Где видеокарта на ноутбуке

Сегодня ноутбуки есть у многих пользователей. Но у некоторых часто появляется вопрос, как выглядит в ноутбуке видеокарточка? Если с обычным ПК всё ясно, поскольку несложно открутить одну боковую панель системного блока и увидеть видеокарту, то с ноутбуком всё это выполнить сложней.

Как выглядит на ноутбуке видеокарта

В ноутбуке может находиться дискретная или интегрированная видеокарточка. Интегрированная карта – это графическое ядро, находящееся в процессоре, которое использует ресурсы системы.

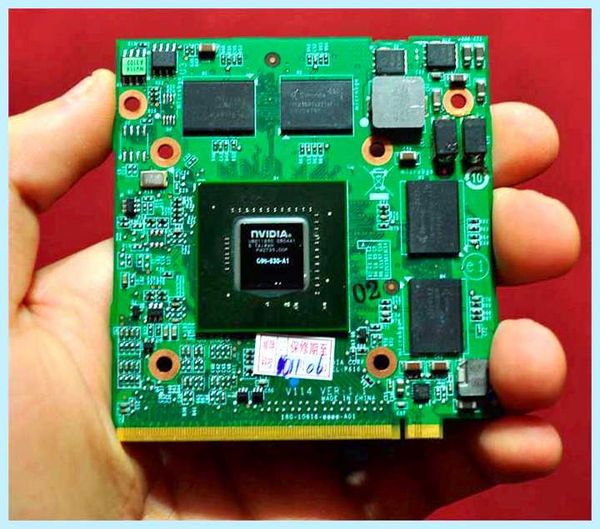

Дискретная карта – это отдельная плата с видеопроцессором. Эта видеокарта для ноутбука, в отличие от стационарного ПК выглядит намного меньше, и представляет собой маленькую плату.

Какие бывают видеокарты на ноутбуке

С учётом типа видеокарточки в ноутбуке её внешний вид отличается.

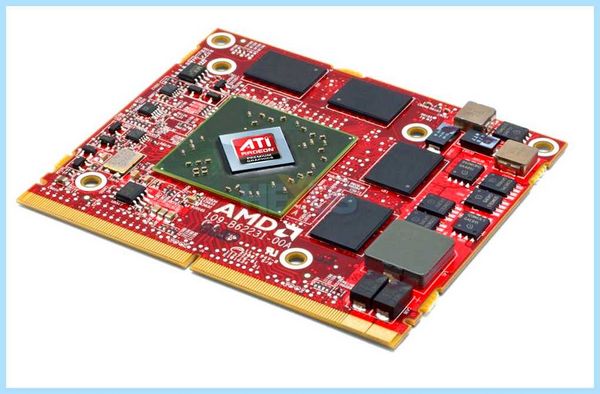

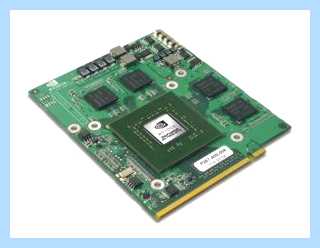

Отдельная плата

Сегодня такие видеокарты давно не используются. Их не устанавливают примерно с 2006 года. Но, так или иначе, у этих карт было одно явное преимущество, которого нет в современных моделях — быстрая замена.

Справка! Так как поломка и необходимость в замене графической карты это одна из наиболее частых проблем ноутбуков, при этом довольно дорогая.

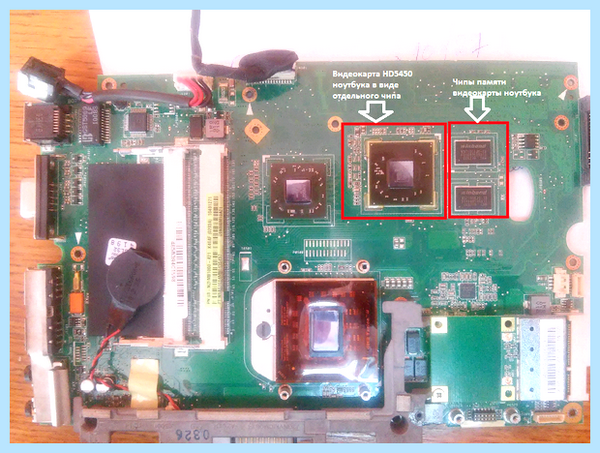

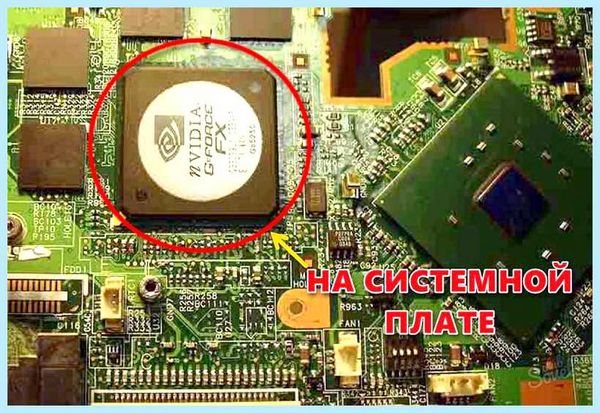

Чип на материнской плате

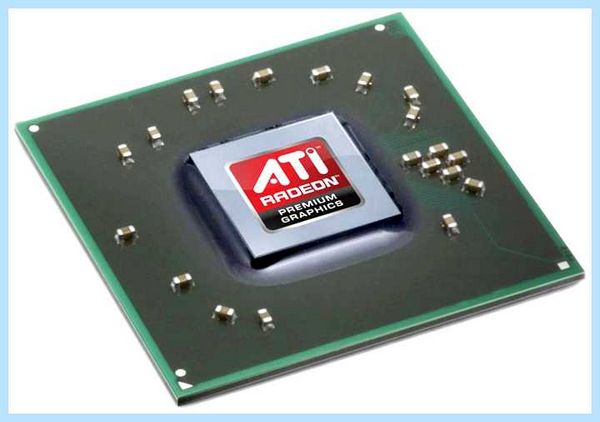

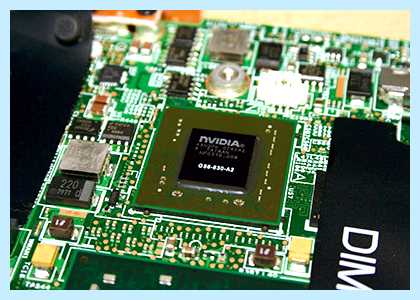

Этот вид видеокарт до сих пор используется для ноутбуков. Так, на материнскую плату устанавливаются более мощные карты для работы с 3D-графикой и игровыми приложениями. В гаджетах с 2014 года активно используется схема одновременной работы дискретной и установленной в процессор видеокарты.

Встроенная в процессор

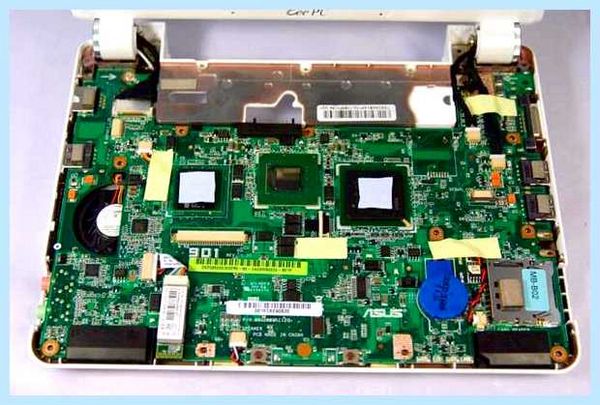

Наиболее популярный вид видеокарточек в бюджетном сегменте ноутбуков. В этом случае увидеть карту нельзя, поскольку она расположена на поверхности кристалла процессора.

Все ноутбуки Intel и AMD, имеют встроенную видеокарту, которой достаточно для работы в текстовых программах и не очень мощных игр.

Чем отличается видеокарта ноутбука и компьютера

В обычных ПК, чтобы определить тип видеокарты, хватает нескольких минут, с учётом открытия корпуса. С ноутбуками это сделать сложней.

Интегрированная мобильная графика

В первую очередь, обычные видеокарты для ПК очень громоздкие. Чтобы их установить в ноутбук нужно значительно увеличить габариты устройства. Так как для качественного охлаждения видеокарточке требуется мощный вентилятор. Но это потребует дополнительного свободного места, которого в мобильном ПК итак недостаточно.

КОЛХОЗ / ВНЕШНЯЯ ВИДЕОКАРТА В НОУТБУКЕ ИЗ ОБЫЧНОГО ПК!

Так было принято другое решение. Вместо полноценной видеокарточки мобильные ПК оборудуют интегрированными системами для работы с графикой. В самом простом варианте эта подсистема не имеет своего процессора, который отвечает за обработку видео. Помимо этого, не находится собственной видеопамяти. Так, для показа изображения задействуются ресурсы процессора и ОЗУ. Безусловно, эта система слабей отдельной находящейся карты стационарного ПК, которая имеет полноценный видеопроцессор и ОЗУ.

Внимание! Это решение имеет значительный недостаток: невозможна замена карты. В современных ноутбуках видеосистема установлена непосредственно в основной процессор. Заменить часть процессора не получится, так как это цельный блок. Единственный способ – заменить полностью CPU на мощный процессор.

Но в этом случае необходимо убедиться, что новый процессор совместим с материнской платой. Для начала необходимо проверить слот, который отвечает за крепёж и работу этого элемента. Помимо этого, необходимо убедиться, что БИОС будет поддерживать процессор. Иначе система будет неработоспособной.

Дискретные карты

Существуют определённые модели мобильных компьютеров, где установлена дискретная видеокарта. «Дискретная», то есть отдельная, указывает на возможность установки другой видеокарты, если это необходимо сделать. Но на самом деле это усовершенствование может быть довольно сложным и дорогим.

Просто большинство «дискретных» карт в действительности установлены не отдельно. Точнее, они не отделяются от материнской платы, так как закреплены с помощью пайки в соответствующий разъём. В этом случае для улучшения мощности видеокарты необходимо вначале осторожно выпаять старый блок, а после соединить все контакты с новой видеокарточкой.

Безусловно, эту работу выполнить непрофессионалу без специальных инструментов, довольно сложно. Неслучайно установка новой видеокарточки в ремонтной мастерской обходится в немалый денежных эквивалент.

Естественно, всегда есть надежда на какого-то друга, который немного разбирается в электронике. Но это может легко вывести из строя другие элементы ПК. И в этом случае будет только одно правильное решение: установка нового чипа одновременно с платой. Нужно ли это делать, решать хозяину ПК. А опытные мастера имеют общее мнение: заниматься установкой новой видеокарточки в устройство обязан специалист.

Где находится видеокарта в ноутбуке

Вернуть работоспособность старого ноутбука, можно несколькими способами. Один из них — это увеличить производительность за счёт обновления внутренних элементов. Простой способ повысить графические характеристики – обновить видеокарту. Для этого нужно знать, где она находится.

Какие видеокарты бывают

Видеокарты делятся на две группы – дискретные и встроенные. Оба вида могут использоваться как отдельно, так и в паре. У каждой группы есть свои особенности, преимущества и недостатки.

Интегрированные видеокарты

Интегрированная карта, часто её называют встроенной, не представлена отдельной платой. Она не имеет своей памяти, процессора и использует ресурсы центрального ядра. Проще говоря, она совмещена с основным процессором. Заменить видеоадаптер такого типа в домашних условиях невозможно. Её минус – заметное снижение производительности центрального процессора и общей производительности.

Такие карты используются в мобильных ПК, предназначенных для решения задач среднего пользователя. Они хорошо справляются с воспроизведением видео, «потянут» простенькие игры. Плюсы таких карт:

цена на ноутбук со встроенной видеокартой ниже;
интегрированное видео генерирует меньшее количество тепла, для него не нужно дополнительного охлаждения;
увеличивает время работы от батареи, т. к. расходует меньше энергии;
не требует дополнительного места в корпусе.

Дискретная видеокарта

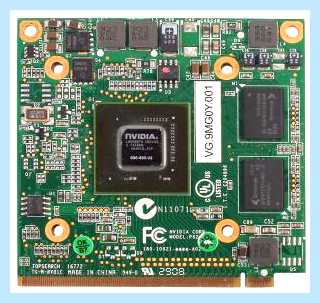

Данный тип имеет собственный процессор и оперативную память. Всё смонтировано на отдельной плате, которая устанавливается в слот материнской платы. Использование дискретной видеокарты позволяет не снижать мощность основного процессора и получить высокую производительность графики. При необходимости апгрейда, именно за счёт замены дискретной карты можно добиться значительного прироста производительности.

Минусы дискретных карт:

самостоятельная плата требует дополнительного места в корпусе, за счёт чего размер ноутбука увеличивается;
требует принудительного охлаждения, особенно это касается высокопроизводительных чипов;
увеличивают стоимость ноутбука;
снижают время работы от батареи за счёт высокого энергопотребления.

Справка! Дискретные карты подойдут тем пользователям, кто использует ноутбук для игр, работы в графических редакторах и прочих задач, для которых требуется высокая графическая производительность.

В некоторых моделях ноутбуков могут использоваться оба вида графических карт одновременно. Но не стоит думать, что это даёт значительный прирост производительности — карты работают по очереди. Значимое преимущество такой схемы — возможность работы без дискретной карты, т. е. можно её извлечь и всё будет работать на встроенной графике.

Интегрировано-дискретные

Новая разработка инженеров, которая пока ещё используется редко. Карта представляет собой отдельный чип с собственной памятью. Устанавливается такой адаптер непосредственно в шлейф центрального процессора на материнской плате.

Где в ноутбуке расположена видеокарта

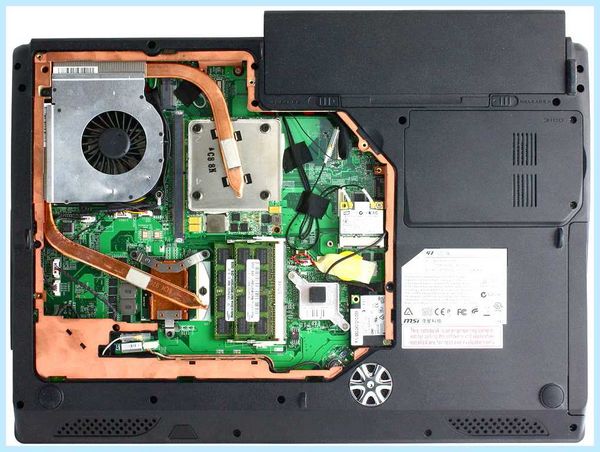

Будь то дискретная видеокарта или интегрированная, они расположены в корпусе ноутбука и имеют прямой контакт с материнской платой. Для замены потребуется вскрывать корпус, что без определённых знаний сделать сложно.

Справка! На YouTube, можно найти видеоинструкции по разборке большинства популярных моделей ноутбуков и заменить видеокарту самостоятельно.

Некоторые производители позаботились о том, чтобы пользователи имели возможность заменить дискретный графический адаптер без полной разборки ноутбука и предусмотрели специальный люк. У таких моделей он расположен с обратной стороны и крепится при помощи нескольких винтиков со шляпкой под крестообразную отвёртку.

Как подключить видеокарту к ноутбуку

У любого ноутбука есть один значительный недостаток – это сложность, а иногда невозможность сделать апгрейд. К примеру, на этом девайсе обычно нельзя установить другую видеокарту. Поэтому современные игры не запускаются. Большинство пользователей это вынуждает приобретать новый ноутбук, что очень дорого. Но можно попытаться установить в ноутбук внешнюю видеокарту.

Какая видеокарта подойдёт для ноутбука

Сегодня самыми распространёнными и мощными являются видеокарточки GeForce от компании NVIDIA. В качестве альтернативы также используют карты Radeon от AMD, но они не так популярны.

ТОП Видеокарт для Игровых Ноутбуков | Как Выбрать?

По результатам тестов графические карты AMD лучше всего устанавливать для интерфейса Thunderbolt (ноутбуки MacBook). Для других интерфейсов лучше всего выбрать видеокарты NVidia.

Уровень видеокарты является дополнительным аспектом. Казалось бы, если уж тратить деньги на внешнюю видеокарточку, то на самую производительную, но с другой стороны, в шине PCIe существуют ограничения.

То есть, приобретать самую дорогостоящую карту из существующих на сегодняшний день нецелесообразно, так как она не сможет полностью раскрыть свою производительность. Наилучшим решением является недорогая видеокарта верхнего ценового сегмента.

Для NVidia это молельная линейка GeForce:

GTX560, GTX570;
GTX660, GTX670;

Для AMD это серия Radeon HD7850, HD7870.

Важные моменты перед подключением видеокарты

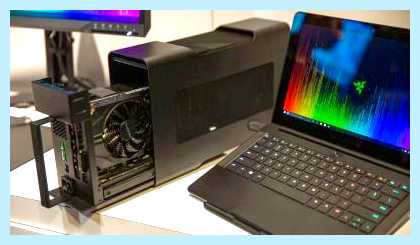

Сегодня на рынке есть большой ассортимент док-станций, которые позволяют подключить внешнюю видеокарточку. Док-станция – это устройство, которое оборудовано слотом PCI-E, элементами управления и питанием от сети 220 В.

К ноутбуку станция подсоединяется через разъём Thunderbolt, именно он имеет максимальную пропускную способность.

Преимущество док-станции заключается в простоте эксплуатации: подключил и играй. Недостаток – стоимость, сопоставимая с ценой мощной видеокарточки. Помимо этого, порт Thunderbolt находится не на всех ноутбуках.

Но в любом лэптопе есть интегрированный блок Wi-Fi, который подключается к внутреннему порту miniPCI-Express. Если принято решение так подключить видеокарточку, то беспроводная связь уже будет отключена.

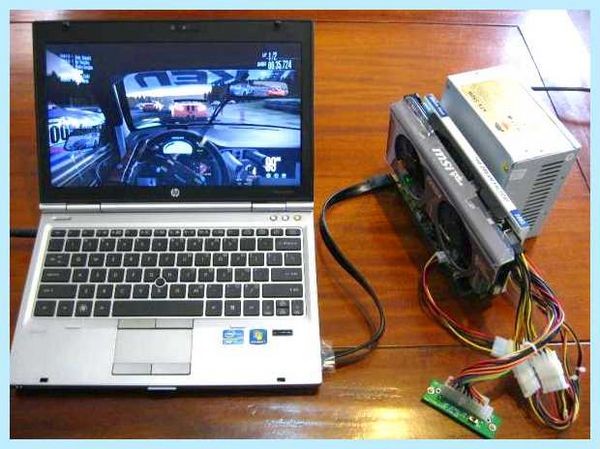

Подключение производится с помощью переходника EXP GDC. В конструкции находится слот PCI-E с портами для подсоединения к гаджету.

Что потребуется для подключения

Чтобы подключить графическую карту потребуется:

Блок питания для видеокарты.
Адаптер.
Непосредственно видеокарточка.

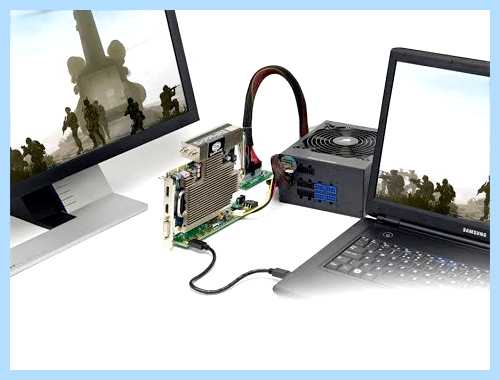

Подключение внешней видеокарты: пошагово

Существует два способа подключения: Док-станция и слот miniPCI-E.

Подключение через mPCI-E

Вначале нужно сказать, что большинство мобильных ПК конструктивно не предназначены для подключения графических карт. Но, невзирая на это, у многих ноутбуков находится специальный разъём, это miniPCI-Express. Именно с помощью него и подключается видеокарта. Необходимо только найти этот разъём. Для чего:

выключаем гаджет;
достаём батарею;
убираем крышку снизу корпуса;
находим разъём miniPCI-Express;
как правило, разъём находится около блока Wi-Fi. Если более точно, этот блок подключён к порту.

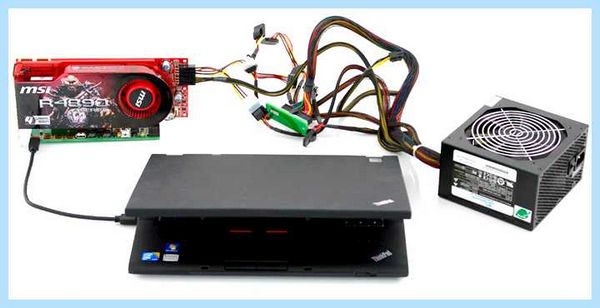

С помощью mPCI-E подключается игровая графическая карта. Но будет необходимо отдельное устройство, которое называется EXP GDC. Приблизительная цена – 2,4-2,7 тыс. руб. Одновременно с оборудованием в комплекте находится адаптер и два провода (для подсоединения к разъёму и шнур питания).

Внимание! Переходник можно использовать как для операционных систем Windows, так и любого MacBook.

Когда адаптер был приобретён, можно начинать процесс подключения видеокарточки к гаджету. Выполняется это так:

Выключаем и обесточиваем ноутбук. Достаем из ноутбука аккумулятор.

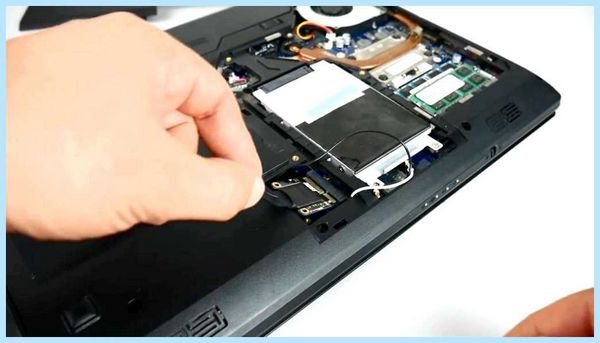

Выкручиваем и убираем нижнюю крышку, чтобы получился доступ к разъёму miniPCI-E.
Далее потребуется соответствующий провод, который находится в комплекте с адаптером. Подсоединяем один конец (miniPCI-E) к разъёму на девайсе. Второй – через hdmi-порт к адаптеру.
Затем устанавливается видеокарточка. Для чего используется слот mPCI-E на адаптере EXP GDC. Его невозможно перепутать.
Теперь приступают к подключению электропитания. Для чего необходим второй провод, который находится в комплекте с переходником. На одной части провода порт 6-pin, на второй – 6+2-pin.
Подключаем провод к EXP GDC портом 6-pin к видеокарточке.
Подключаем БП (зачастую находится с EXP GDC, если отсутствует, то используется от ноутбука). Чаще всего это выполняется с помощью 8-пинового коннектора. В некоторых случаях для подключения потребуются разные переходники, находящиеся в комплекте с EXP GDC.
Включаем мобильное ПК. Загружаем требуемые драйвера для новой видеокарточки. Причём иногда также потребуется зайти в БИОС для активации опции «Graphic».
Устанавливать нижнюю крышку необходимо очень осторожно, уложив аккуратно все провода, избегая переломов и загибов.

То есть, ничего сложного нет. Подключение можно выполнить самостоятельно, не обращаясь за услугами к специалистам. Причём самая сложная работа – осторожно достать нижнюю крышку с корпуса, не поломав и не повредив её крепёж.

Внимание! Не забывайте, что во время подключения к гаджету графической карты с помощью разъёма mPCI-E не будет работать WiFi. Исключения составляют лишь те материнские платы, на которых одновременно находятся два mPCI-E.

Подключение через док-станцию

Подключить графическую карточку к девайсу можно иначе. При этом здесь также будет необходимо отдельное оборудование – док-станция. Это устройство оборудовано разъёмом PCI-Express, куда и подключается видеокарта. Причём непосредственно к ноутбуку подсоединяется через разъём Thunderbolt. Именно он сегодня имеет наиболее высокую пропускную возможность передачи данных.

Конструкция док-станции, как правило, имеет вид бокса, который похож на небольшой миниатюрный системный блок компьютера. Причём места в корпусе хватает как для графическо
