Все существующие твердотельные накопители делятся на две большие группы: внешние и внутренние (портативные и стационарные). Если первые подключаются к выведенным наружу системного блока или корпуса ноутбука разъемам, то внутренние SSD — к разъемам, что обычно скрыты внутри кейса/корпуса. Наша статья посвящена внутренним накопителям, но для полноты картины скажем пару слов и о портативных девайсах.

Разъемы для подключения SSD-дисков

В отличие от жестких дисков, твердотельные накопители могут подключаться к ПК через разные разъемы. Причем возможны такие ситуации, когда SSD-диск удается физически подключить к имеющемуся порту, но тот не распознается компьютером. Потому в контексте разъемов SSD также следует рассматривать интерфейсы и протоколы обмена данными между накопителем и материнской платой. Но обо всем по порядку.

Внутренние и внешние SSD-накопители

Все существующие твердотельные накопители делятся на две большие группы: внешние и внутренние (портативные и стационарные). Если первые подключаются к выведенным наружу системного блока или корпуса ноутбука разъемам, то внутренние SSD — к разъемам, что обычно скрыты внутри кейса/корпуса. Наша статья посвящена внутренним накопителям, но для полноты картины скажем пару слов и о портативных девайсах.

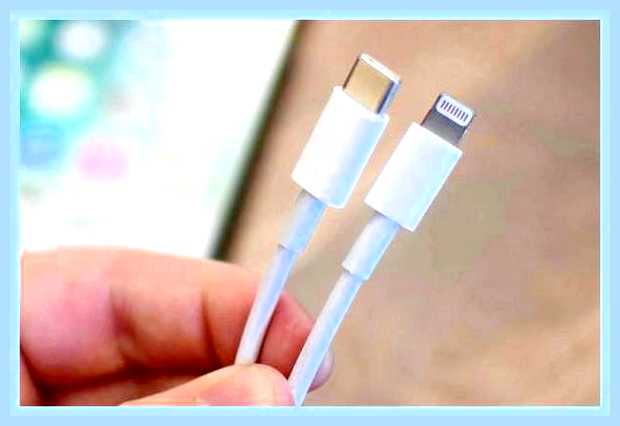

На момент написания статьи существовало две разновидности внешних SSD-накопителей, отличающиеся по типу используемого для подключения к ПК разъему:

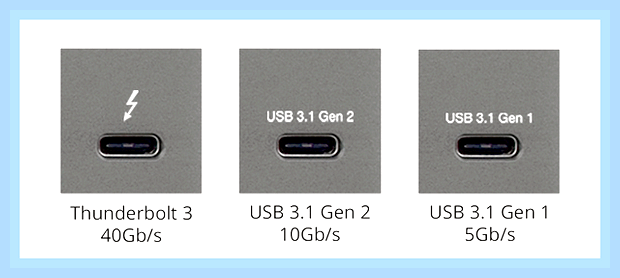

И те, и другие отличаются друг от друга внутри собственной группы по версии используемого интерфейса. Например, у USB это: USB 2.0, 3.0, 3.1, 3.2. Во втором случае — это Thunderbolt, Thunderbolt 2, Thunderbolt 3. Понятно, что оба интерфейса развиваются, потому стоит ожидать расширения этого списка.

Типы разъемов для подключения SSD

Если не брать во внимание физические интерфейсы, то список разъемов для подключения SSD-дисков будет состоять из 4-х элементов:

Интерфейсы мы упомянули не просто так. Дело в том, что SSD-диски, подключающиеся к разъему «M.2» могут работать, как через PCI-E, так и через SATA-интерфейс. Здесь все зависит от того, какой конкретно интерфейс реализован на разъеме. Если на «M.2» реализован только PCI-E, то в такой разъем можно будет подключить и SATA-диск, но работать он не будет.

Разъем SATA

Все современные жесткие диски подключаются к компьютеру через разъем SATA, а их сообщение с материнской платой осуществляется через SATA-интерфейс. Первые SSD-накопители также использовали только этот разъем. Такие устройства все еще выпускаются, но, ввиду ограниченной скорости передачи данных через SATA-интерфейс, они постепенно уступают место более современным аналогам.

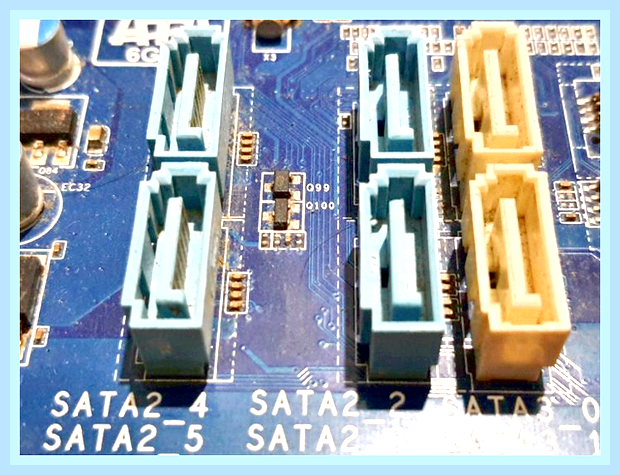

На материнских платах стационарных компьютеров, как правило, предусмотрено несколько разъемов SATA. SSD-диски подключаются к ним посредством SATA-кабеля. Питание приходит отдельно — от жгута блока питания.

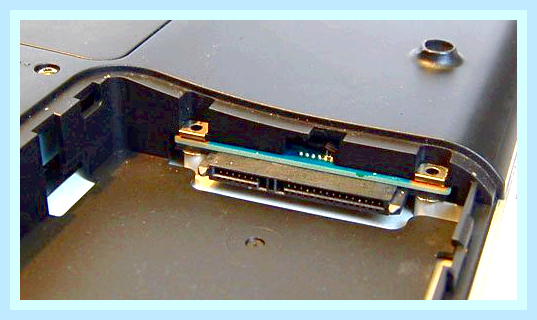

В случае с ноутбуками разъем SATA размещается рядом с разъемом питания. Так было и во времена жестких дисков, потому к любому ноутбуку всегда можно подключить SSD-накопитель в форм-факторе «2.5».

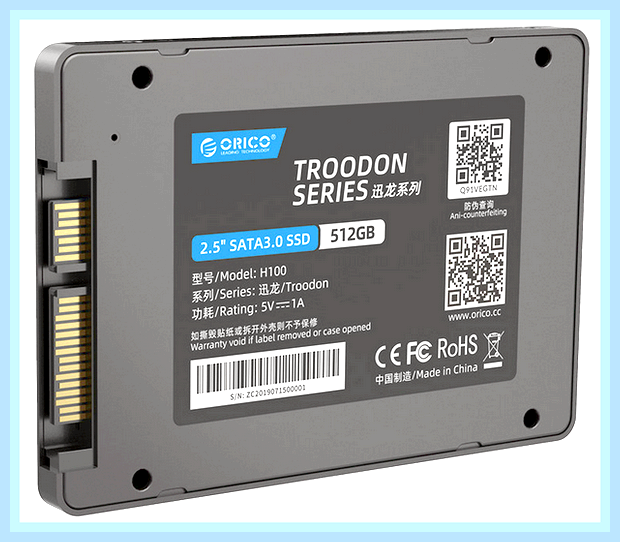

А так выглядят SSD-диски в форм-факторе «2.5», подключаемые к разъему SATA как на ноутбуках, так и на настольных компьютерах.

Разъем mSATA

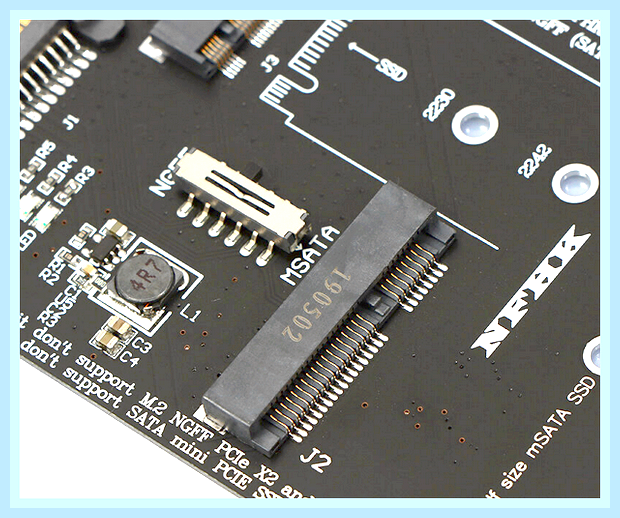

mSATA или Mini SATA— это уменьшенный в габаритах SATA разъем, использующийся для подключения SSD-диска в форм-факторе «mSATA». Обычно такие разъемы можно встретить на ноутбуках, реже — на материнских платах стационарных компьютеров.

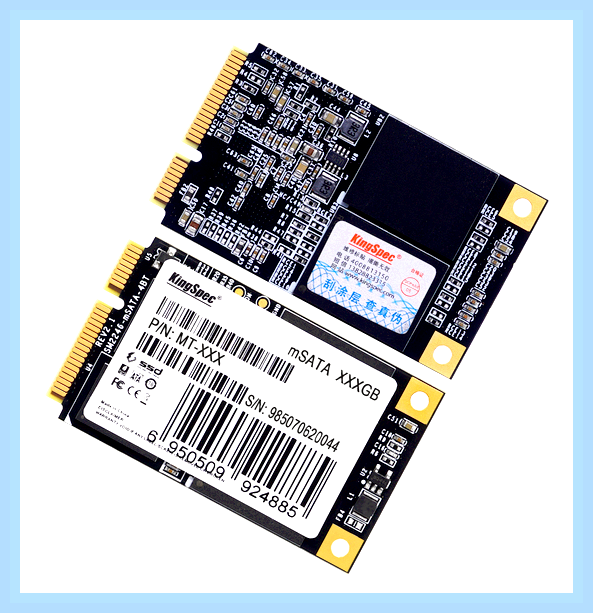

А это SSD-диски в форм-факторе «mSATA», что подключаются к одноименному разъему на плате:

Разъем M.2

Существует, как минимум, две разновидности разъемов «M.2», отличающиеся конструкцией контактной площадки:

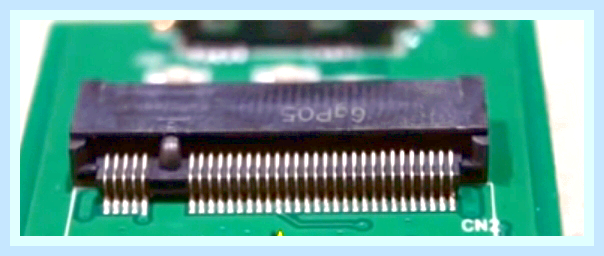

Если на разъеме «M.2» реализован только SATA-интерфейс, то он будет иметь следующий вид:

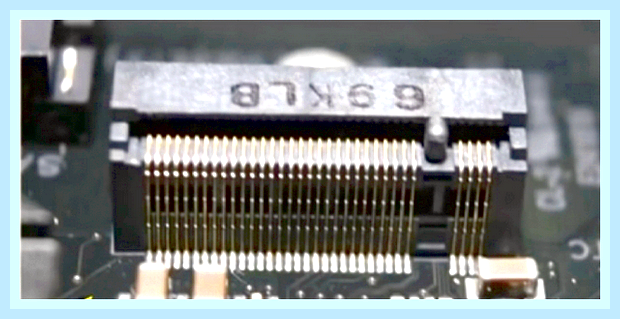

А так выглядит разъем «M.2», на котором реализован интерфейс «PCIe» (но в зависимости от материнской платы, здесь дополнительно может быть реализован и интерфейс «SATA»):

Отличия разъемов «M.2» заметны и невооруженным взглядом. У первого — перегородка находится слева, у второго — справа. Отгороженных контактов тоже разное количество — 5 и 4, соответственно.

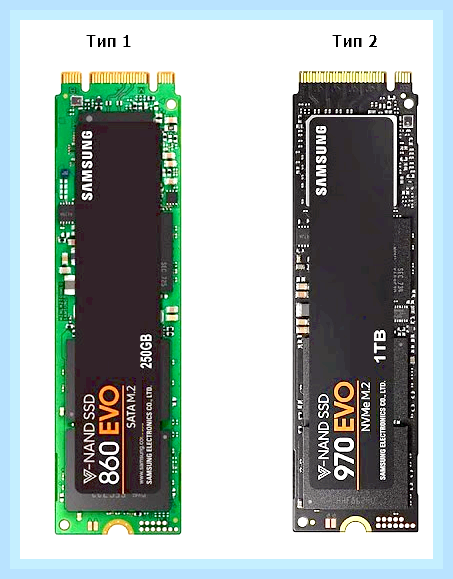

А теперь взглянем на SSD-диски, предназначенные для подключения к этим портам (для простоты восприятия вместо официальных терминов будем использовать условные обозначения — «Тип 1» и «Тип 2»):

SSD-накопитель первого типа может быть подключен к обоим разъемам «M.2», но не факт, что он будет работать на разъеме с перегородкой справа (опять-таки, все зависит от материнской платы и поддерживаемых ею интерфейсов). Про такие SSD-диски говорят, что они имеют форм-фактор «M.2 M+B-key» или «M.2 M&B-key», где «M» и «B» — ключевые разрезы на контактной площадке.

SSD-накопители второго типа физически также могут быть подключены к обоим разъемам, однако они точно не будут работать при подключении к разъему, у которого перегородка находится слева (первый из рассмотренных разъемов). Все дело в том, что на разъеме под SSD-диски в форм-факторе «M.2 M&B-key» реализован только SATA-интерфейс, а передача данных осуществляется через протокол «AHCI», в то время как SSD-накопители второго типа используют более скоростной интерфейс «PCIe» и протокол «NVMe». Про такие твердотельные диски говорят, что они выполнены в форм-факторе «M.2 M-key». На момент написания статьи это были наиболее высокопроизводительные и дорогостоящие SSD-накопители.

И, кстати, ничего твердотельному накопителю «M.2 M-key» (или второму типу по нашей условной классификации) не будет, если его подключить к разъему «M.2» под диски «M.2 M&B-key». Просто материнская плата не сможет его определить.

Разъем PCIe

Данный разъем хорошо известен геймерам, т.к. его основное предназначение — подключение видеокарты. Однако на материнской плате стационарного компьютера могут присутствовать дополнительные разъемы PCIe меньшего или даже такого же, как и для видеокарт, размера. Вообще, как интерфейс PCIe — универсален. Через него могут работать не только графические адаптеры, но и ряд других устройств, включая SSD-накопители. Производители последних, конечно, не могли пройти мимо этого факта. Ведь интерфейс PCIe в десятки раз превосходит по скорости передачи данных интерфейс SATA.

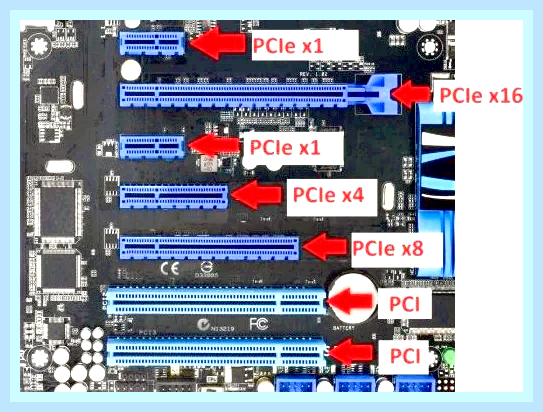

Вот пример материнской платы, на которой предусмотрено аж 7 слотов для подключения PCIe-устройств:

Разъёмы USB

Множители «x1», «x4», «x8» и «x16» обозначают количество каналов передачи данных, реализованных на соответствующих разъемах. Такие же множители присутствуют и в названиях SSD-накопителей, предназначенных для подключения к разъему PCIe. И в данном случае речь идет о твердотельных дисках в форм-факторе «PCIe», которые по внешнему виду похожи на видеокарту. Вот примеры:

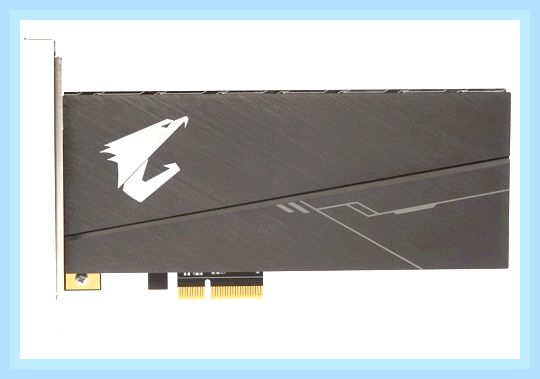

SSD-накопитель с контактной площадкой для подключения к слоту «PCIe x4» (самые распространенные на момент написания статьи):

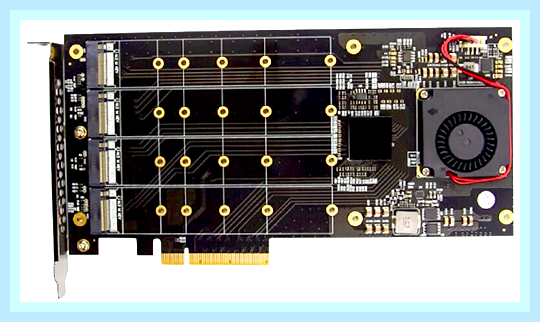

А этот твердотельный диск предназначен для подключения к разъему «PCIe x8»:

Cамые высокопроизводительные (на момент написания статьи) SSD-диски, подключающиеся к разъему «PCIe x16» и служащие, как правило, для хранения данных на серверных компьютерах:

Решение проблем

Куда, как и в какой разъём подключить наушники или динамики к материнской плате?

На первый взгляд задача простая и не вызывает много проблем. Однако бывают такие случаи, когда на материнской плате много разнообразных разъёмов. Может быть установлена внешняя звуковая плата, на которой нет обозначений в виде символов и цвета.

Что же делать в таком случае:

В какой разъем служащие, как правило, для

1. Самый простой метод – перебор.

Включите на компьютере музыку и просто вставляйте колонки/наушники в разные гнезда. Перед проверкой убедитесь, что звук не выключен. Проверьте бегунок громкости.

2. Подключите наушники в разъём Line Out.

Если нужно подключить микрофон, то штекер надо вставить в разъём Line In.

В какой разъем имеют

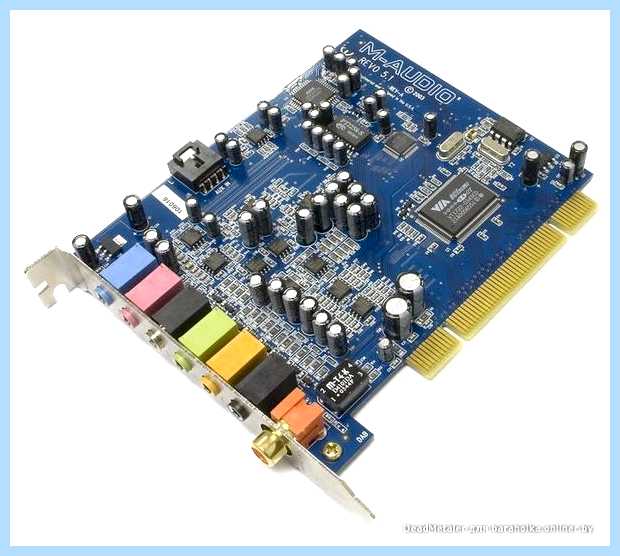

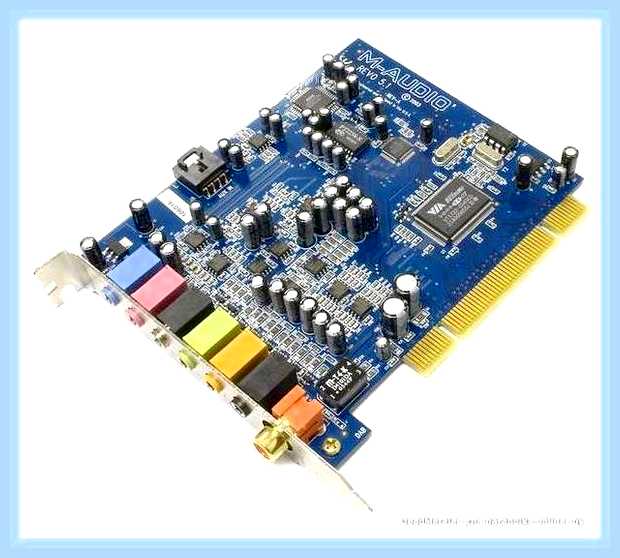

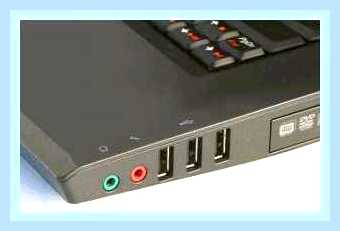

3. На большинстве материнских плат все гнезда разных цветов, каждый цвет выполняет свои функции, а именно:

— синий разъём — линейный вход. Отвечает за подключение внешних звуковых устройств. Например, CD проигрывателя или электрогитары;

— красный или розовый цвет — разъём для подключения микрофона;

— зеленый или салатовый разъём — линейный выход. Он предназначен для подключения колонок / наушников, акустических систем 2.0/2.1. Если нужно подключить колонки, то вставляйте штекер именно в этот разъем. Разъём предназначен для использования фронтальных колонок;

— белый порт – программно-управляемый порт. При подключении в этот разъем, система спросит, какое устройство запустить. Для подключения звука выберите линейный выход.

В программном обеспечении аудиокарты можно переназначить каждый разъем на своё усмотрение. Если настройки сбиты, то верните их по умолчанию, чтобы восстановить стандарты.

4. Скачайте мануал / инструкцию для своей материнской платы.

Узнайте из данного справочника важную информацию по подключению внешних устройств к разъёмам материнской платы.

5. Что делать, если всё подключено правильно, но нечего не работает, и звука нет?

— Если используются колонки с усилителем, то проверьте, чтобы устройство было запитано от сети 220 Вольт или по разъему USB.

— Проверьте, работают ли сами наушники / колонки.

— В правильном ли положении находится регулятор громкости на колонках.

— Для проверки самих колонок можно использовать мобильный телефон /смартфон / планшет.

— Проверьте настройки драйвера и правильность его работы.

— Проверьте настройки специализированного программного обеспечения для вашего чипа звуковой карты / сбросьте настройки по умолчанию.

— Проверьте, включен ли звук в микшере.

Возможно, до начала проблем со звуком вы меняли настройки в BIOS и случайно отключили звуковые настройки? В данном случае нужно вернуть настройки по умолчанию. За настройки звука в биосе отвечают пункты Onboard Devices Configuration. Необходимо заменить Disabled (отключено) на Enabled (включено).

Проверьте контакт / надёжность подключения штекеров колонок и сам разъём. Если звук работал, но потом резко исчез, то попробуйте перезагрузить компьютер.

Переустановите драйвера. Скачайте их для своей материнской платы с официального сайта или в надёжном источнике. Желательно установить свежую версию драйверов. В материнской плате могут использоваться разные аудио-чипы, поэтому скачивайте драйвера для своей ревизии.

Зайдите в настройки звука. Пуск > Панель управления > Звук или введите в поиске "Звук" и перейдите в новое окно, отвечающее за воспроизведение. Проверьте правильность выбранного устройства. Для воспроизведения звука на колонках необходимо выбрать по умолчанию — "Динамики". Не забывайте, что при подключении телевизора по HDMI звук с компьютера может перенаправиться в звуковые колонки телевизора автоматически.
