Вертикальные полосы на экране ноутбука, причины появления и ремонт

Появление вертикальных полос на экране ноутбука является серьезным сбоем в работе вашего портативного компьютера. Устранить такую неисправность не просто. При этом полосы могут быть любыми: цветными, черными, белыми, тонкими. А главное, что использовать девайс с рябью по назначению в принципе становится невозможным. Расскажем о причинах неполадки и о том, что может предпринять пользователь.

Причины неисправности
Самостоятельная диагностика
1.1 Проверка матрицы и шлейфа
1.2 Тестирование внешним монитором
1.3 Проверка видеокарты
Стоимость услуг
Вызвать мастера

Среди причин возникновения полос на экране портативного ПК выделяют следующие

Перегрелась видеокарта. Если вы заметили, что экран начинает рябить полосами в виду перегрева видеочипа, решением проблемы станет улучшение модулей и элементов, отвечающих за охлаждение техники. Можно использовать подставку с вентиляторами, но более эффективным шагом будет профессиональная чистка системы охлаждения или ее замена на более мощную.
Повреждение видеокарты. Это происходит по той же самой причине, что рассматривалась выше, в редких случаях неполадка связана с аппаратным сбоем. В такой ситуации полосы возникают в момент запуска ОС, или ноутбук просто не включается. Поможет выполнение апгрейда или ремонт видеочипа, но самостоятельное вмешательство не рекомендовано, лучше поручить задачу профессионалам.
Сбой в работе системной платы. При такой причине полосы будут цветными.
Повреждение шлейфа. Системную плату с матрицей соединяет шлейф, благодаря которому происходит передача сигнала на дисплей. Причины выхода из строя компонента могут быть самые разные, например, после падения девайса с высоты.
Неисправная матрицы. При такой поломке придется менять вышедший из строя компонент. В редких ситуациях помогает обновление драйверов.

Поскольку признаки возникновения полос на экране ноутбука обусловлены рядом дефектов, первым делом требуется выяснить, что к ним привело. Мастера в условиях стерильного сервиса могут это сделать, используя диагностическое оборудование, но и самостоятельно иногда можно определить причину дефекта. После чего пользователю предстоит принять решение о целесообразности ремонта компьютера. Ниже мы приведем несколько полезных диагностических мероприятий.

Когда нужен мастер?

Если решить проблему с ноутбуком не удается самостоятельно, или вы не желаете разбираться в ней, обратитесь в ремонтную мастерскую. Для вызова сертифицированного инженера позвоните по телефону +7 (495) 146-65-51 или оставьте заявку на сайте. Работаем без выходных.

Проверка матрицы и шлейфа

Удостовериться в том, что шлейф пришел в негодность либо дело в поврежденной матрице, можно следующим образом:

Загрузите ноутбук и, откройте на экране изображение, насыщенное богатой цветовой гаммой;
Осторожно надавите на экран ноутбука там, где есть полосы. Также проверьте экран на кручение, постаравшись слегка согнуть дисплей;

Если при этом количество полос увеличилось либо они поменяли свой цвет, скорее всего, вышла из строя матрица или шлейф. При этом давить сильно на экран не нужно, иначе можно получить еще более серьезные сбои в работе портативного компьютера. В случае выявления неполадки рекомендуем обратиться в сервис для ее оперативного устранения.

Тестирование внешним монитором

Этот способ подойдет при наличии внешнего монитора, который можно подсоединить к модели ноутбука через DVI или HDMI кабель. Вместе с тем, подобный тест позволяет исключить выход из строя видеокарты или материнской платы.

Для выполнения проверки подключите к ноутбуку еще один экран через провод и после увиденного сделайте соответствующие выводы:

Если картинка на внешнем мониторе хорошая, то есть нет никаких полос и артефактов, это свидетельствует о том, что проблемы с материнской платой и видеокартой ноутбука отсутствуют;
Если на экране появляются полосы, значит, в порядке дисплей и шлейф, а источник неполадки следует искать в материнке либо видеочипе.

Выяснить, что именно графический чип выступает причиной появления полос на экране, не представляет особой сложности. Убедитесь, что дефект появляется на экране сразу после включения устройства, а не через некоторое время. Если они возникают спустя несколько минут работы за ноутбуком, это свидетельствует о том, что чип не получает достаточного охлаждения, или вышел из строя. Также чаще всего, когда экран рябит из-за повреждения видеокарты, при загрузке Windows картинка с экрана полностью исчезает, и дисплей модели становится черным.

Рекомендация сервисного центра:

Если специальные навыки и знания для ремонта ноутбука у вас отсутствуют, не пытайтесь чинить технику самостоятельно. Непрофессиональное вмешательство может окончательно вывести ее из строя. Лучше обращайтесь к специалистам, которые точно выявят причину неполадки и быстро ее ликвидируют, предоставив официальные гарантии.

Еще по теме:

Не работает клавиатура и мышь на ноутбуке Asus (Асус): причины и способы включения 13.09.2021

Не заряжается батарея на ноутбуке HP, хотя ноутбук пишет, что батарея подключена и заряжается: причины и способы решения проблемы 13.09.2021

Остались вопросы? Задайте их нашему экспрету Получить ответ эксперта

Стоимости услуг, которые вероятно необходимо будет оказать мастеру для устранения проблемы

Вертикальные цветные полосы на матрице ноутбука

Поступил ко мне от родственницы ноут lenovo v580c на диагностику/ремонт после падения
Не включался (ноль реакции на кнопку) ни от батареи, ни от сети, но индикатор внешнего питания горел. попытался диагностировать блочно — после отключения шлейфа матрицы пошло включение. разобрал дальше — в районе петли перетёрт шлейф, штук 5 проводов перетёрто или порвано. попробовал подпаять те, что нашёл — на матрице появилась подсветка, картинки нет, ноут грузится.

проверил с внешним монитором (и vga, и hdmi) — картинка есть. заменил шлейф — включился, картинка на матрице появилась, но вся полосами, искажениями, от любого косого взгляда в сторону матрицы пропадала. при попытке понять в чём дело (что включало в себя многократные включения, перемещения материнки и матрицы относительно друг друга на столе, перетыкания шлейфов) осознанная картинка на матрице пропала, вместо неё что-то типа сетки из точек, вертикальные чёрные полосы и т.д., секунд через 30 после старта правая четверть экрана плавно чернеет, следом затемняются несколько столбцов рядом с ней, подсветка есть.

поменял матрицу (была ltn126at24, стала n156b6-l0b rev. c1) — на новой матрице вертикальные цветные полосы, плавно меняющие своё положение и яркость независимо от стадии загрузки (т.е., с самого момента включения), на старой матрице без изменений, на внешний монитор по-прежнему картинка есть.

Ремонт/апгрейд ноутбука Samsung R540 для подписчика. Вертикальные полосы/артефакты.

На фото картинка с новой матрицы (затемнение справа из-за угла обзора, тёмная спиралька справа — отражение провода)

А вот картинка со старой секунд через 30 после включения (обе фотографии с новым шлейфом)

Собственно, результаты моих изысканий не очень впечатляют: подтвердилась проблема со шлейфом, под большим подозрением повреждение старой матрицы (но и с новой не особо работает), видеокарта выглядит рабочей, визуальных повреждений на материнке в районе чипа и разъёма шлейфа не обнаружил и. на этом все результаты.. проверял в минимальной конфигурации, если это важно: сама материнка, к ней подключены только оперативка, жёсткий диск, разъём питания, кнопка включения и шлейф матрицы (и тот подключен только к матрице, но не к камере). в целях эксперимента пробовал кинуть провод от металла рамки матрицы к металлу у разъёма питания (мало ли, вдруг там земля так через петли идёт) — без изменений

Есть мысли куда копать дальше?
Буду очень благодарен, если объяснения будут как для пятилетнего ребёнка, ибо я не железячник, из всех знаний в радиоэлектронике — понимание, за какую сторону держать паяльник, чтобы не было горячо и смутное подозрение, что мультиметр умеет не только прозванивать дорожки на факт обрыва да измерять напряжение в розетке.

Причины появления полос на экране ноутбука

Полосы на экране ноутбука — поломка неприятная, но устранимая, иногда даже в домашних условиях. В этой инструкции будет рассмотрено, как выяснить причину их появления и что можно сделать в подобной ситуации, а также в каких случаях лучше воспользоваться помощью специалистов сервисного центра.

чиним матрицу в ноутбуке acer своими руками

Разноцветные горизонтальные или вертикальные полоски на дисплее ноутбука

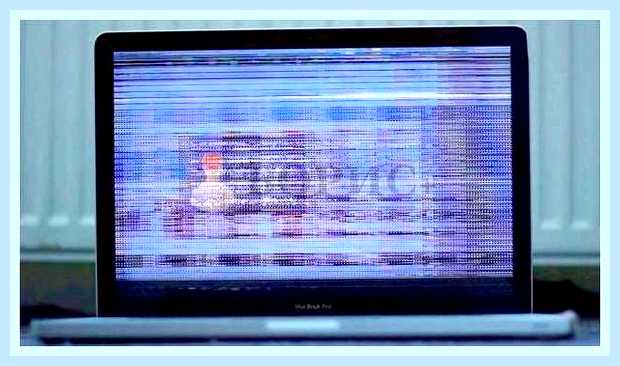

Дефект, когда на экране монитора ноутбука полосы, может проявляться по-разному: они могут иметь как вертикальное, так и горизонтальное расположение. Обычно полосы двух видов, то есть одновременно вертикальные и горизонтальные, не появляются.

Интро: убираем вертикальные полосы на дисплее MacBook Air

Расположение этих артефактов зависит от характера неисправности. Можно наблюдать целый спектр различных аномалий: от нескольких тонких полосок, которые почти незаметны, до одной широкой побелевшей полосы, которая перекрывает чуть ли не половину экрана. Но в любом случае дефект нужно устранить, так как его появление свидетельствует об аппаратной поломке или неправильно работе программного обеспечения.

В запущенных случаях пользоваться устройством попросту невозможно, так как почти ничего не видно.

Какие бывают причины появления полос на экране

К появлению полос на мониторе ноутбука приводит несколько причин:

Испорчена матрица ноутбука.
Перестала работать видеокарта.
Поломка материнской платы.
Перетерся шлейф, соединяющий материнку и матрицу дисплея.
Перегрев центрального процессора или графического чипа.

Почти все эти причины можно диагностировать самостоятельно.

Как можно проверить шлейф к матрице и выяснить его работоспособность

Как правило, шлейф выходит из строя из-за того, что пользователь постоянно открывает и закрывает крышку ноута. Вследствие перегибов может повредиться одна или несколько дорожек, которые связывают графический адаптер и матрицу экрана.

Обнаружить такой дефект довольно просто. Нужно пооткрывать и позакрывать крышку ноутбука, установив ее под разными углами, а также открывая и закрывая с разной скоростью. Если проблема все-таки в шлейфе, то в некоторых положениях полосы могут пропадать, а в некоторых появляться опять. Если же ничего не меняется, то проблема, скорее всего, в матрице дисплея, в материнской плате или в графическом ускорителе.

Чтобы сузить «круг подозреваемых» и точнее определить, какая деталь стала источником проблем, нужно подключить внешний монитор или жидкокристаллический телевизор. Большинство современных моделей ноутбуков оборудованы портом HDMI, используемым для вывода видеосигнала с графической карты.

Потребуется кабель такого же формата и внешний монитор с соответствующим слотом, или же переходник под порт VGA или DVI. Если на внешнем экране полос нет — значит вышла из строя матрица ноута. Если полосы остаются и на внешнем экране, проблема с графическим адаптером или материнской платой.

Еще одна диагностическая процедура, которую желательно выполнить — проверить температуру компонентов лэптопа. Для этого можно воспользоваться одной из следующих диагностических утилит:

CPU-Z.
Speccy.
HWMonitor.
AIDA64.
Everest.
Sandra.
PC Wizard.

Принцип работы этих приложений одинаковый: они подключаются к встроенным датчикам компонентов компьютера и считывают их рабочие параметры. Важно! Утилиты ничего не изменяют в системе и с их помощью нельзя отрегулировать характеристики — только проверить.

Обратите внимание на нагрев ключевых компонентов ноутбука. Предельно допустимые значения:

Материнская плата — 30-40 градусов.
Видеокарта — 50-60 градусов.
Центральный процессор — 70-80 градусов.

Если хотя бы одна из деталей нагревается сильнее допустимого, это может стать причиной появления артефактом на экране. В этом случае нужно задуматься об апгрейде системы охлаждения.

Что делать ремонтировать самостоятельно или обращаться в сервисный центр

А теперь рассмотрим, что можно отремонтировать самостоятельно, а в каких случаях лучше обратиться в сервисный центр.

Обновление программного обеспечения

Может показаться банальным, но источником неполадок могут быть некорректно работающие драйвера графического адаптера из-за чего так же моргает экран на ноутбуке . Перед тем как приступать к аппаратному ремонту, стоит попробовать обновить их. Как это сделать:

Нажать кнопку «Пуск» и перейти на Панель управления.
Перейти в раздел «Диспетчер устройств».
Во вкладке «Видеоадаптеры» выбрать используемый на ноутбуке.
Кликнуть по нему ПКМ и выбрать опцию «Обновить драйвера».

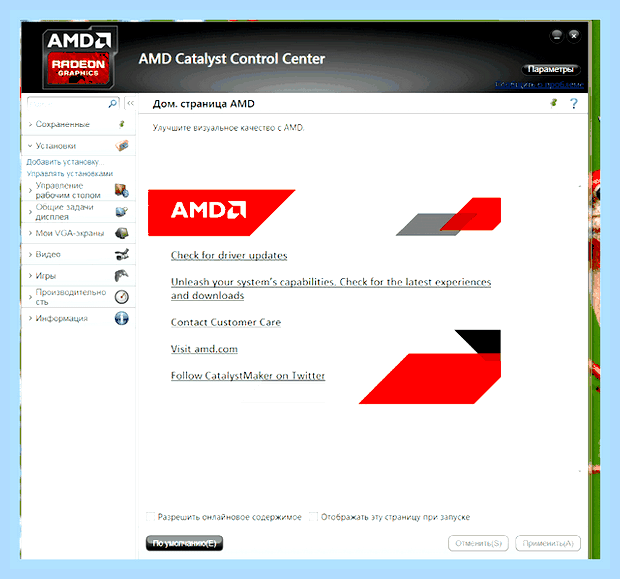

Также для этой цели можно воспользоваться фирменными сервисными утилитами — Nvidia GeForce Experience или AMD Catalyst Control Center. Драйвера обновляются в автоматическом режиме. После установки этого программного обеспечения нужно будет перезагрузить ноутбук. Есть вероятность, что полосы на экране пропадут.

Также относительно ПО стоит отметить, что такие артефакты могут вызывать программы для разгона видеочипа — например, MSI Afterburner, ASUS GPU Tweak или Riva Tuner. Когда дать на графический чип слишком большую нагрузку, могут появиться не только полосы на мониторе, но и разные посторонние объекты. Если вы используете одну из подобных утилит, попробуйте отключить ее или хотя бы уменьшить разгон.

Апгрейд системы охлаждения

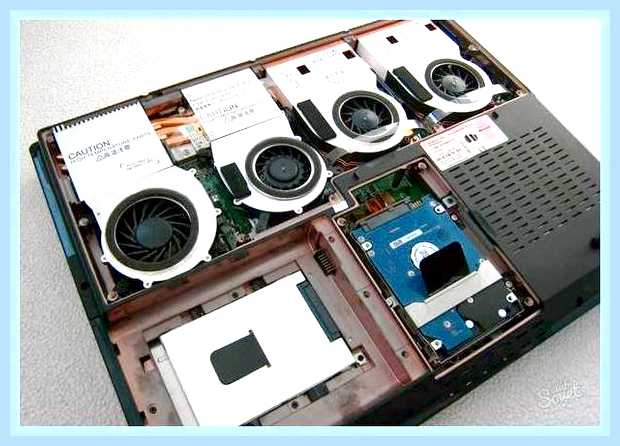

Если вы обнаружили перегрев одного или нескольких компонентов ноутбука, первое, что нужно сделать — почистить его «начинку» от пыли. Эта субстанция, осев даже тонким слоем, не только препятствует нормальному теплообмену с внешней средой, но и может стать причиной короткого замыкания, так как является отличным проводником электрического тока. А это уже чревато выходом из строя дорогих компонентов, что влечет ха собой их замену.

Простая продувка через технологические отверстия с помощью фена или баллончика со сжатым воздухом не поможет — ноутбук надо разобрать, чтобы добраться к его «внутренностям». Как это сделать, можно найти на Ютубе видеоинструкцию под конкретную модель.

Может быть и такое, что мощности штатного кулера для процессора не хватает для охлаждения этого компонента. В этом случае рекомендуется купить такой же по габаритам, но более мощный — он будет сильнее охлаждать процессор. Нужно учитывать, что для CPU марок AMD и Intel используются разные кулера и они не взаимозаменяемы.

Если же все эти методы не помогают и некоторые компоненты все равно перегреваются, неплохой вариант — купить специальную охлаждающую подставку. Гаджет оборудован одним или парой мощных вентиляторов, которые продувают внутренности лэптопа снизу, а запитать этот девайс можно от порта USB.

Замена шлейфа матрицы

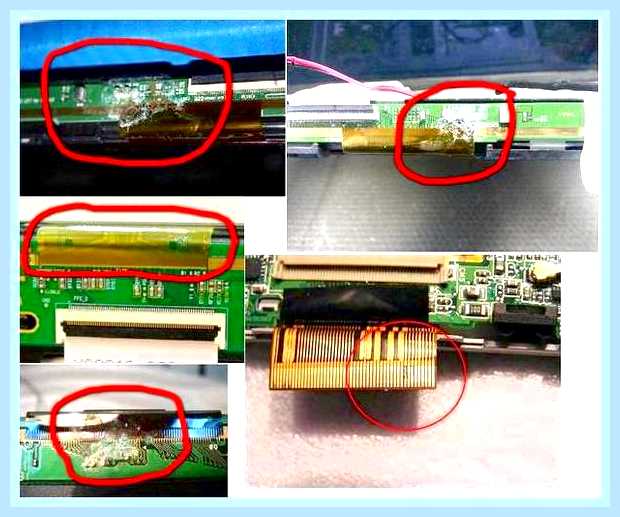

Если вы обнаружили, что поврежден шлейф, связывающий матрицу дисплея и графический адаптер, можно заменить его самостоятельно. Потребуется деталь конкретно под вашу модель ноутбука — у других моделей его конструкция может отличаться.

Заменить шлейф несложно: он с обеих концов оборудован специальными коннекторами, которые легко извлекаются из удерживающих их слотов. В этом случае также придется частично разобрать лэптоп, чтобы добраться к коннекторам.

А вот восстановить шлейф самостоятельно, даже если вы умеете обращаться с паяльником, сложно: там очень тонкие дорожки, для реставрации которого потребуется специальное оборудование. Если вы не нашли в продаже необходимый шлейф, лучше обратиться в сервисный центр для его восстановления.

Замена матрицы

Специфика этой детали в том, что ремонту она не поддается — меняется полностью. Для замены матрицы ноутбука необходимо разобрать верхнюю крышку. Для выполнения такого ремонта лучше обратиться в сервисный центр.

Ремонт и замена видеокарты

Графический адаптер может быть как интегрированным в процессор, то есть созданным на одном кристалле кремния с ним, так и дискретным — установленным как отдельный чип. В первом случае при поломке видеокарты полностью меняется сам процессор. Ремонту этот компонент не подлежит.

Для ремонта дискретной видеокарты лучше обратиться в сервисный центр. Есть несколько вариантов устранения подобных дефектов:

Нагревание графического процессора. Обходится дешево, но метод ненадежный: поможет только на некоторое время. Не факт, что после прогрева видеокарта будет работать нормально.

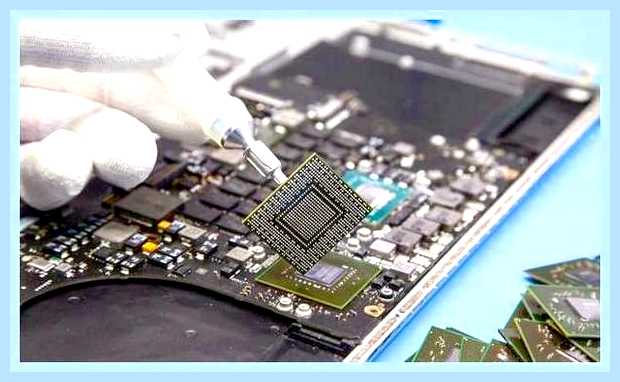

Ребоулинг. Так называется обычная перепайка, когда графический адаптер попросту демонтируют и припаивают снова. Стоит дороже, но почти всегда метод срабатывает.
Замена видеочипа. Самый дорогостоящий ремонт заплатить придется не только за работу, но и за новую деталь. Если полосы на экране возникают из-за поломки видеоадаптера. Такой способ всегда помогает.
Ремонт материнской платы

Эта деталь может частично окислиться вследствие попадания влаги. Достаточно пролить на ноутбук немного кофе, чтобы со временем появились глюки, казалось бы, с материнкой никак не связанные.

При появлении окислов или ржавчины на дорожках печатной платы требуется их перепаять с помощью специального оборудования. Также может потребоваться замена чипсета — набора контролирующих микросхем. В особо запущенных случаях необходима полная замена системной платы.

Усложняет процесс то, что часто непонятно, что именно требует ремонта — материнка или графический адаптер. Если вы перепробовали все вышеописанные методы, но полосы на экране ноутбука никуда не исчезли, лучше обратиться в сервисный центр.
