Один вход для наушников и микрофона в ноутбуке — как их подключить
После покупки нового ноутбука, многие удивляются, почему на его корпусе только один разъем (вход) для подключения наушников и микрофона (раньше их было всегда два, и даже более. ).
Дело в том, что во многих современных моделях ноутбуков устанавливается гарнитурный разъем (его еще иногда называют комбинированным).
Производители экономят место на корпусе мобильного устройства, а пользователям вновь приходится докупать переходники и "ломать" голову, как подключить обычные компьютерные наушники к такому разъему ☝.
В этой статье рассмотрю этот вопрос: что, как, зачем и почему.
Как отличить гарнитурный разъем от классического
Для начала хочу показать, как обозначается гарнитурный разъем на корпусе ноутбука. Если раньше входов было 2 (как минимум): на одном был нарисован значок микрофона, на другом — наушников (см. фото 1 👇); то при использовании гарнитурного разъема — у вас значок будет объединенный, и всего один (см. фото 2 👇).
Фото 1. Ноутбук — разъем для микрофона и наушников
фото 2. Гарнитурный разъем
Если такой значок на корпусе вашего устройства есть — то вы 100% имеете дело с гарнитурным разъемом. Естественно, обычные компьютерные наушники с микрофоном — с ним работать не будут!* (такие, как на фото 3. Наверное, это самые распространенные наушники для ПК).
Фото 3. Компьютерные "уши"
* Чисто теоретически подключить обычные наушники к гарнитурному разъему можно. Однако, в ряде случаев, наушники работают некорректно! К тому же вы не сможете говорить по микрофону.
Примечание!
Если вы покупаете новые наушники для ноутбука и не хотите попасть в "просак" — обратите внимание на штекер у наушников. Для гарнитурного разъема на нем должно быть 4 контакта (см. фото 4 и 5)! Если на наушниках 3 контакта — то они для классического (и всем знакомого) аудио-входа.
📌 В помощь!
Аудио-разъемы Mini-Jack (3.5), Jack и Micro-Jack, или как правильно подключать наушники — https://ocomp.info/jack35.html
Фото 4. 4 контакта на штекере (для гарнитурного разъема)
Фото 5. 3 контакта на штекере (под обычный аудио-вход)
Подключение обычных компьютерных наушников с микрофоном к ноутбуку с гарнитурным разъемом
Подключение напрямую
Если микрофон вам не нужен, то наушники можно попробовать подключить к гарнитурному разъему — в большинстве случаев наушники у вас заработают (прим.: красный аудио-штекер от микрофона подключать никуда не нужно).
В этом случае, правда, есть один существенный недостаток: вы не сможете общаться с другими людьми, например, в таком популярном приложении, как Skype. Поэтому, все же предлагаю другие варианты ниже.
Использование специального переходника
Самый дешевый способ — это приобрести специальный переходник. Стоит он не дорого и есть почти в каждом крупном компьютерном магазине (или в магазине аудио-видео техники). Кстати, подобную "мелочь" удобно заказывать в китайских интернет-магазинах.

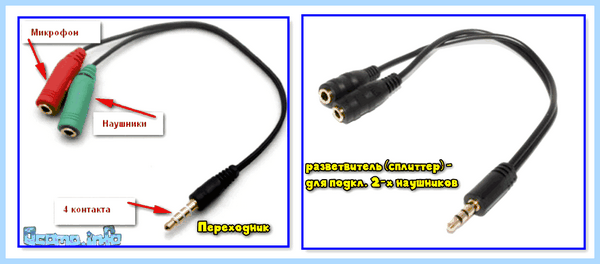

Фото 6. Переходник
👉 Важно!
Среди переходников есть те, которые представляют собой всего лишь разветвитель для аудио-выхода: т.е. вы сможете к нему подключить, например, две пары наушников, или колонки и наушники.
Как правило, на переходниках для подключения обычных наушников и микрофона к гарнитурному разъему — выходы помечены зеленым (наушники) и красным (микрофон) цветами (см. фото 6 выше ☝).
Использование внешней звуковой карты
Если вам не нравится ваша встроенная звуковая карта (с одним гарнитурным разъемом) — можно купить внешнюю, подключающуюся к USB-порту. Многие из них размером чуть более, чем обычная флешка.
На такой звуковой карте, как правило, есть несколько аудио-входов, как раз для микрофона и наушников (колонок). Пример, как выглядит, показан на фото ниже.
Фото 6.1 Аудио-карта
Пожалуй, лишь пару минусов:
- стоит такая звуковая карта дороже чем переходник, да и дороже многих дешевых гарнитурных наушников;
- будет занят один USB-порт (что на ноутбуке, например, критично).
Примечание!
Несмотря на такой маленький размер звуковой карты —многие из них могут выдать качество звука выше, чем ваша встроенная звуковая карта.

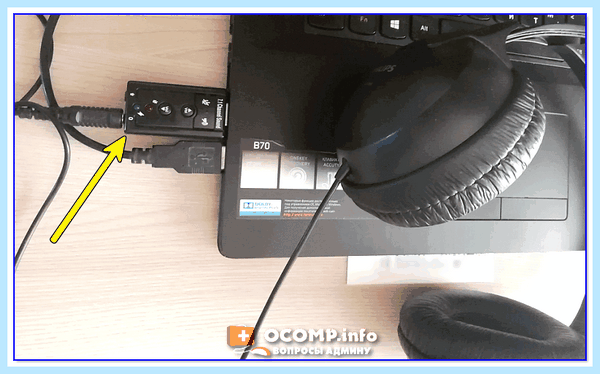

Фото 7. Использование на ноутбуке внешней карты
Альтернатива : использование Bluetooth или Wi-Fi гарнитуры
Еще один вариант — это купить наушники с микрофоном, которые работают по Wi-Fi или Bluetooth. В этом случае, вам вовсе будет не нужен гарнитурный разъем на ноутбуке.
📌 В помощь!
Как подключить беспроводные наушники (по Bluetooth) — см. инструкцию
Фото 7.1 Пример наушников без проводов (гарнитура включена)
Есть несколько минусов:
- стоят дороже обычных наушников;
- есть аккумуляторы, которые нужно будет заряжать.
Фото 8. Wi-Fi гарнитура
Подключение гарнитурных наушников к обычному аудио-входу
Решил пару слов сказать об обратной ситуации: что, если у вас есть гарнитура, которую вы хотите подключить к ноутбуку, на котором нет гарнитурного разъема?!
Вообще, такая ситуация встречается реже, чем первая 😎.
В этом случае рекомендую приобрести переходник: представляет он из себя одно гнездо (под гарнитуру) и два аудио-штекера (подключаемые к разъемам на ноутбуке, пример показан на фото ниже).
Правда, встречается подобный переходник реже, чем его "обратные" аналоги — легче найти и заказать в интернет-магазине (на мой взгляд 👀).
Фото 9. Еще один переходник
На этом у меня пока все. Дополнения будут всегда кстати!
Удачного и быстрого подключения!
Первая публикация: 16 Декабря 2016
Четыре контакта на джеке — это еще не гарантия что переходник для микрофона и наушников. Должны быть знаки различия или разноцветные гнезда.
Да, может быть простой двойничек.
Написано все верно и доходчиво, ждем таких же обзоров.
Хорошая заметка, помогла мне настроить наушники с микрофоном для разговоров в Skype (а то у меня звук в ушах был, а сам микрофон не работал).
Мерси!
В моём ноутбуке отдельный USB-порт для наушников и микрофона (старый ноут), но качество звука на записи видео редактора плохое. Возможно мне нужна хорошая звуковая карта. Подскажите какую лучше взять (core 5, Windows 7) ?
Плохой звук может быть еще и из-за микрофона. Я не очень большой меломан, в последнее время тестировал "малютки" китайские в виде обычной флешки — вполне нормальный звук (без заиканий, шипений и пр.)
Полезный отзыв. Все по делу.
Выручили и помогли разобраться с разъёмом, а то я уже подумала, что попался бракованный ноутбук.
Здравствуйте! Моя проблема в следующем. У меня одна из последних обновлений Windows 10 и один вход для наушников и микрофона в ноутбуке. Изначально, когда к нему что-то подключали, он спрашивал как я хочу использовать это устройство и думал, что к каждому новому он будет задавать отдельные настройки. Но не тут-то было. Теперь он каждое присоединенное устройство распознает как наушники. Не помогает даже специальный переходник, он не разделяет сигнал. Как сбросить эту функцию до заводских настроек?
Доброго времени.
1. Зайти в настройки аудио-драйвера и поменять тип подключенного устройства (для входа в настройки аудио-драйвера: Панель управления/оборудование и звук).
2. Также можно нажать Win+R, и использовать команду mmsys.cpl
А как называется то этот переходник? Хочу на алике поискать
Какой именно? Мини аудио-карта.
У меня вопрос
Что делать, если не подходит 4 контакта?
Что к чему не подходит?
Вероятно купить переходник.
Не подходит 4 контакта к ноутбук разъему? Где купить 3 контакта? (Использование специального переходника)
Да во многих комп. магазинах можно заказать.

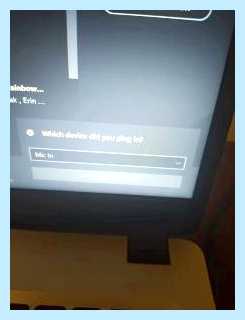

Я купил переходник и когда подключаю — мне пишет "which device did you plug in". Что делать?
Ну если коротко: "какое устройство вы подключили?". Обычно, всплывает такое окно от аудио-драйвера. Достаточно указать, что это наушники и всё работает в штатном режиме.
Константин :
Здоровья! А помогите мне с ребусом. На ноутбуке ASUS имеется комбинированный аналоговый вход, т.е. 4-х пиновый. Соответственно подключаю гарнитуру через переходник. Но после подключения выпрыгивает софтина от Realtek и предлагает выбрать чего я хочу подключить: наушники, микрофон, динамики. Но выбрать два параметра не удается. Таким образом работают либо наушники, либо микрофон. Одновременно никак.
У меня также
Доброго времени. 1) Проверьте, у вас переходник или сплиттер (многие путают. ).

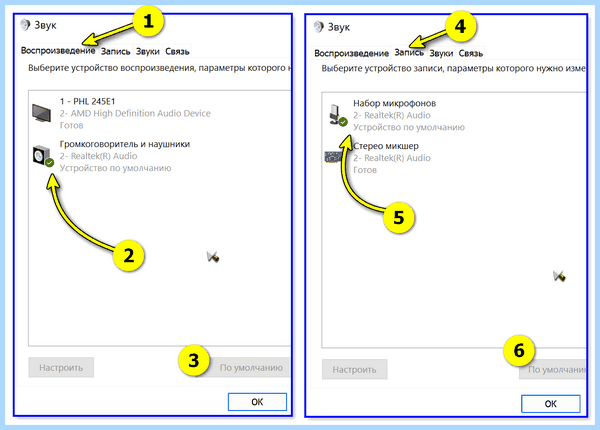

2) В панели управления (Win+R —> control) в настройках звука устройства отображаются? Они указаны, как устройства по умолчанию.
Доброго времени суток
1) У меня именно переходник.

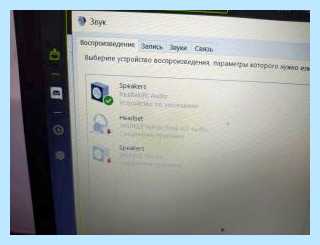

2) "В панели управления (Win+R —> control) в настройках звука устройства отображаются? Они указаны, как устройства по умолчанию?"
Как вы видите нет, но устройство Speakers — то оно используется, как и звук в ноутбуке, и как звук в наушниках, а микрофона вообще нет Что мне делать?
Спец. у себя на ноутбуке подключил микрофон и наушники через переходник (к гарнитурному разъему).

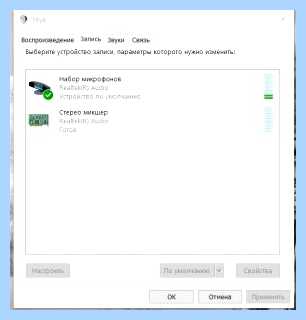

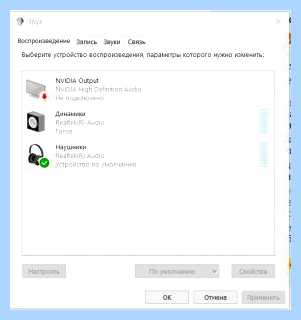

Во вкладках "Воспроизведение" и "Запись" появились по одному доп. устройству, которые и должны стать "по умолчанию" (но так автоматически происходит не всегда). Т.е. иногда их нужно выбрать вручную. Вот что я и имел ввиду. Как еще один из выходов — просто приобрести наушники с микрофоном с гарнитурным разъемом.
Приветствую.
Не знаю как так, лично у меня после переустановки драйверов, проведенных всех настроек, чтоб гарнитура отобразилась нормально во вкладке ЗВУК. Этого не происходит. Ноут видит ее как наушники. Подскажите, что тут еще можно сделать пожалуйста!?
Видит ее как наушники. Отдельно вставлял во вход микрофон от гарнитуры — видит наушники.
Liudmila Komar :
Notebook Lenovo, один звуковой разъём, маркировки нет. Это аудио или гарнитурный разъём?
Надо подключить гарнитуру, предложенные варианты переходников не подходят. Что делать?
Нужен переходник с одним входом для гарнитуры и один вход для Notebook, если комп имеет простой аудиовход
Как вариант, можно Bluetooth гарнитуру подключить (если с переходниками не охота "баландоваться"). Или сейчас продаются наушники с выходом на USB (тоже удобный вариант). А вообще: попробуйте узнать модель ноутбука и посмотреть спецификацию. Там должно быть указано, что у вас за разъем.
Аудио-разъемы Mini-Jack (3.5), Jack и Micro-Jack, или как правильно подключать наушники
Доброго времени!
«Аудио-разъемы разные важны, и все они нужны». 😉
Вообще эту заметку меня сподвиг написать один мой знакомый, который при подключении наушников перепутал всё, что только можно было. (и даже повредил один из разъемов).
Разумеется, сегодня я не буду касаться чего-то "редкого и необычного" — речь пойдет о разъемах "Jack" (фото ниже 👇), которые встречаются повсеместно в технике: ПК, ноутбуки, телефоны и т.д. (кстати, в переводе с англ. "Jack" — это гнездо/разъем) .
Также попутно затрону темы, с которыми постоянно возникает путаница.
Разъемы «Jack» и прочее
Основы (+ распиновка)
И так, если "отбросить все лишнее" и оставить лишь все самые популярные аудио-разъемы — то их на самом деле не так уж и много. Я выделил бы 4:
- micro-jack (2,5mm) : сейчас встречается реже, чем раньше. Используется в основном в телефонах, плеерах и пр. портативной технике;
- mini-jack (3,5mm) : наиболее популярный тип. Встречается повсеместно: ПК, ноутбуки, телефоны, и т.д.;
- jack (6,3mm) : этот разъем обычно используется в профессиональной технике: гитарах, микрофонах, внешних звуковых картах и пр.
Обратите внимание, что разъемы Jack могут быть нескольких видов: моно, стерео, гарнитурный вариант (см. на количество контактов 👇).
Наиболее популярный вариант сегодня — это гарнитурный вариант (позволяет сразу подключать и микрофон, и наушники к одному разъему 👌).
Гарнитурный штекер и классический (mini-Jack 3,5mm)
- моно / mono — значит, что допускается подключение одного источника звука (один динамик / колонка);
- стерео / stereo — допускается подключение и левой, и правой колонок (наушников).
Кстати, в этом плане весьма наглядно разницу показывает распиновка (👇): один контакт идет на левый канал, другой — на правый, третий — общий.
1) TRS — альтернативное название mini-Jack разъемов (TRRS — гарнитурный разъем).
2) Обратите внимание, что распиновка TRRS (гарнитурный вариант) на разных устройствах может отличаться: "общий" и "микрофон" могут быть в разных положениях.
Типовая распиновка аудио-разъема mini-Jack
Аудио-разъемы на материнской плате / корпусе ноутбука
На большинстве компьютеров (мат. плат) на задней стенке ПК есть как минимум три выхода:
- линейный выход : к нему подключаются наушники, колонки и пр. (mini-Jack 3,5mm);
- линейный вход : сюда подкл. источник звука (например, музыкальный центр);
- разъем микрофона : говорит сам за себя. 👌
Обратите внимание, что у них разные цвета (и обычно, это "некий стандарт", которого придерживаются большинство производителей).
Выходы на задней стенке компьютера
Если вы внимательно посмотрите на самые обычные компьютерные наушники — то заметите, что цвет штекеров у них разный: розовый (микрофон) и зеленый (наушники). Перепутать и подключить их "не туда" — довольно сложно. 😉
штекера на классических компьютерных наушниках
👉 В помощь!
1) Как подключить наушники с микрофоном к компьютеру или ноутбуку
2) Не работают наушники (один наушник): почему нет звука? Разбираемся с причинами
Намного больше путаницы возникает с ноутбуками (и телефонами): всё чаще на них ставят гарнитурный разъем (он помечается значком "наушников с микрофоном" 👇).
Обратите внимание, что по-хорошему к гарнитурному разъему необходимо подключать штекер с 4-ю контактами (т.е. спец. наушники (а не обычные компьютерные, как на скриншоте выше) )!
Всё про jack 3.5 mm — какие виды бывают, что к чему подключать, почему не работает aux в машине?
Гарнитурный и классические разъемы под микрофон!
👉 В помощь!
Один вход для наушников и микрофона в ноутбуке — как их подключить
О совместимости, переходниках и подключении mini-Jack к USB, гарнитурные наушники к обычному разъему и пр.
При подключении штекера mini-Jack (3,5) mono в стерео-разъем — средний контакт будет замыкаться, что в некоторых случаях может привести к поломке оборудования (но обычно такого не происходит).
Mini-Jack — mono и stereo
Балансное подключение. В чём преимущество?
При подключении штекера mini-Jack (3,5) stereo в моно-разъем — средний контакт останется не подключенным. Большинству современных устройств это не опасно (за исключением старых муз. центров, приставок и пр.).
При подключении обычных наушников (mini-Jack 3.5 — 3 контакта 👇) к гарнитурному разъему — обычно они работают в штатном режиме (по крайней мере на большинстве оборудования).
Но вообще, так делать не желательно (возможны шумы, скрежет и пр.), по-хорошему — в этом случае необходим переходник с гарнитурного разъема под обычный (классический).
👉 В помощь!
Такие переходники можно купить в китайских интернет-магазинах (я собрал в заметке несколько лучших!).
Подключение обычных наушников к гарнитурному разъему
Переходник: подключение микрофона и наушников к гарнитурному разъему
Кстати, если у вас на ноутбуке есть только гарнитурный разъем — как вариант, можно 👉 приобрести внешнюю звуковую карту и подключить ее к USB-порту.
Весьма неплохой вариант: во-первых, такие "малютки" могут обеспечить звук лучше, чем встроенная аудио-карта ноутбука; во-вторых, у вас всегда будет выбор каким разъемом пользоваться. 👌

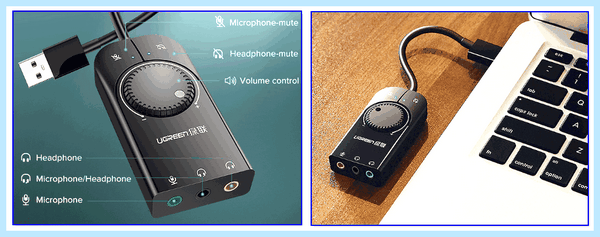

Внешний вид универсальной аудио-карты
Если у вас есть дорогие профессиональные наушники (с Jack 6,3 mm) и вы их хотите подключить к обычному разъему под mini-Jack 3,5 mm — вам понадобится спец. переходник (как показан на фото ниже 👇).
Примечание : таких переходников, в общем-то, достаточно много и каждый из вариантов в отдельности (я думаю) — нет смысла рассматривать. Приобрести их 👉 все можно здесь.
Штекеры (Джек и Мини-джек). Переходник
У некоторых мобильных телефонов не стандартный гарнитурный разъем (распиновка иная, чем на др. устройствах. Например, такое встречается у Nokia*, Alcotel* и пр.). Из-за этого при работе с ними нужно использовать только оригинальные кабели от этого же производителя!
Причем, ряд переходников (о которых речь шла выше) — с ними работать не будет!
Дополнения по текущей теме — приветствуются в комментариях!
На сим пока всё, успехов!
Доброе утро!
Я хочу воткнуть удлинитель инфракрасного приёмника в коробочку IP TV Dune HD 102.
У него сзади имеется отверстие под джек 2,5 — но все продающиеся удлинители — имеют джек 3,5. Я заказал адаптер 3,5 в 2,5 — но ни все "заточены" под стереонаушники. Что делать?
Спасибо Большое!
Приоткрыли немного взгляд на мой ноутбук. Стало понятно,что нужно брать колонки через гарнитурный разъём для моего HP Pavilion dv/7.
Ничего такого себе не планировала, однако недавно стали скрипеть внутренние динамики, а найти новую деталь на замену пока не представляется возможным. Задумалась о выносе звука через колонки. Хотелось бы миниатюрные, настольные. пока подбираю-чтобы не дорого и сердито.
Кстати, на HP иногда встречается проблема со звуком из-за не оптимальных настроек (возможно колонки "скрипят" из-за этого). Вот тут приводил настройки реестра, что нужно проверить.
Константин :
Здравствуйте, у меня случилась проблема с гарнитурным разъёмом mini-jack 3,5. При подключении в ноутбук — разъём держится плотно, при подключении в смартфон — от лёгкого движения разъём отходит от смартфона и далее звук прерывается. Сам звук везде не искажается.
С завода к смартфону предусматривалась гарнитура с тем же mini-jack 3,5 и он держится хорошо.
Я сравнил эти 2 разъёма и заметил, что у них немного различается головка левого канала (представлен скрин (хорошо держался правый, плохо левый)). В данное время наушники с правым разъёмом перестали работать и у меня появился вариант заменить левый разъём на правый. Не знаю, правильно ли я хочу поступить?
Здравствуйте.
Они как будто по длине чуть различаются? Если штекер сам рабочий — может быть его просто перепаять на другие рабочие наушники (если, конечно, вы знакомы с пайкой).
Константин :
2 часть скринов 2 разъёмов. Левый
