Сегодня мы с вами разберем, к чему подключать монитор – к материнке или видеокарте и в каких случаях один способ предпочтительнее другого. Советы из этого поста пригодятся всем, кто занимается самостоятельной сборкой компьютера.

Установка видеокарты в ПК со встроенной картой

Для многих не секрет, что встроенная в процессор либо в чипсет видеокарта не позволяет комфортно поиграть в современные 3D игры, а также заниматься серьезной обработкой графики. Именно по этим причинам может возникнуть потребность в установке более производительной дискретной видеокарты. В этой статье мы расскажем как правильно это сделать, если в компьютере уже есть встроенная (интегрированная) видеокарта.

Процедура установки

Для начала проверьте мощность своего блока питания. Очень желательно, чтобы она была не менее 500 Ватт. Хотя здесь все зависит от видеокарты. Чем она производительнее, тем мощнее блок питания ей нужен. Узнать минимальную мощность требуемого блока для конкретной видеокарты можно из документации на нее.

Как только вопрос с питанием решен, можно приступать к установке. Она никак не отличается от установки видеокарты в системный блок без встроенной видеокарты.

Все, что для этого нужно сделать, это вставить новую видеокарту в PCI Express разъем на материнской плате.

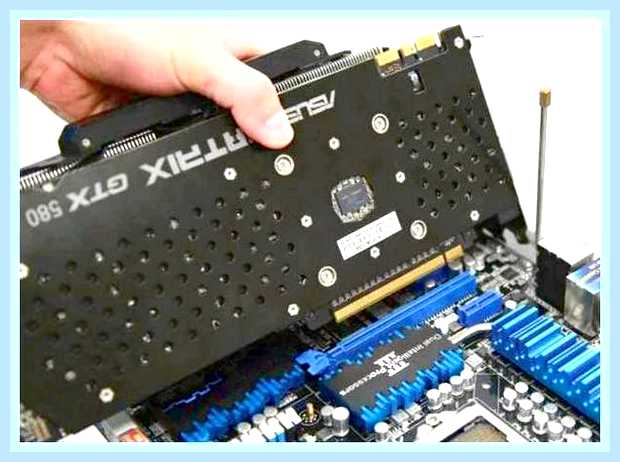

Установка видеокарты в PCI Express разъем

Обратите внимание, что для этого может потребоваться удалить металлические заглушки на корпусе напротив PCI Express разъема. Это легко делается от руки.

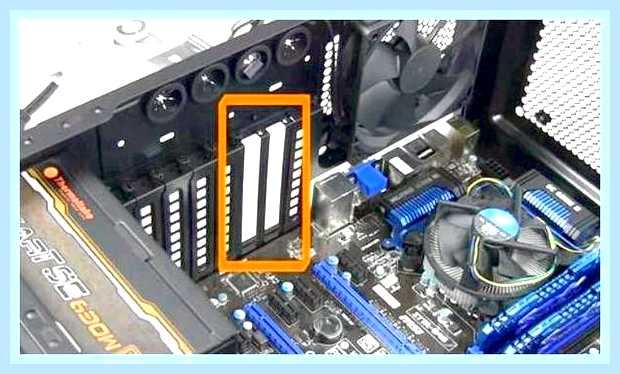

Удаление заглушек на задней части корпуса для установки видеокарты

После того, как карта вставлена (обычно до щелчка), подключите к ней дополнительное питание, если на ней есть для него разъемы и зафиксируйте ее болтом.

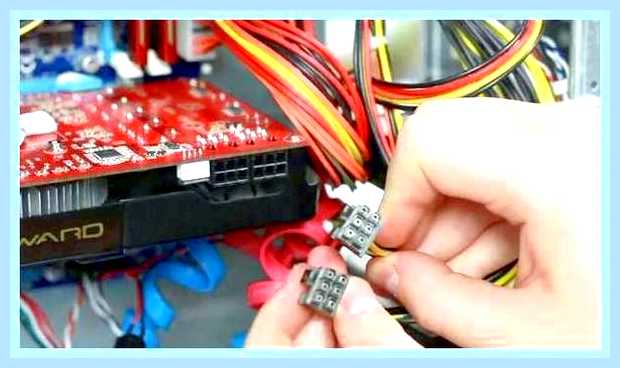

Подключение питания видеокарты (есть не на всех картах)

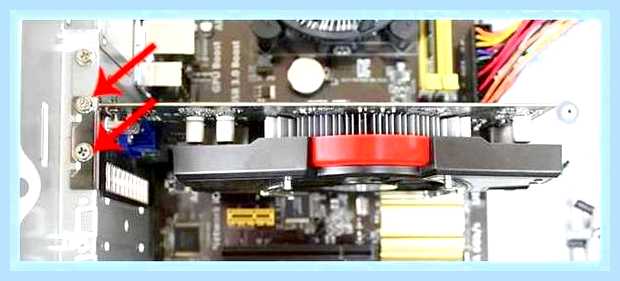

Фиксация карты к корпусу болтом

Теперь переставьте кабель от монитора (VGA, HDMI) с разъема на материнской плате, на разъем видеокарты.

Что обозначают буквы на материнской плате

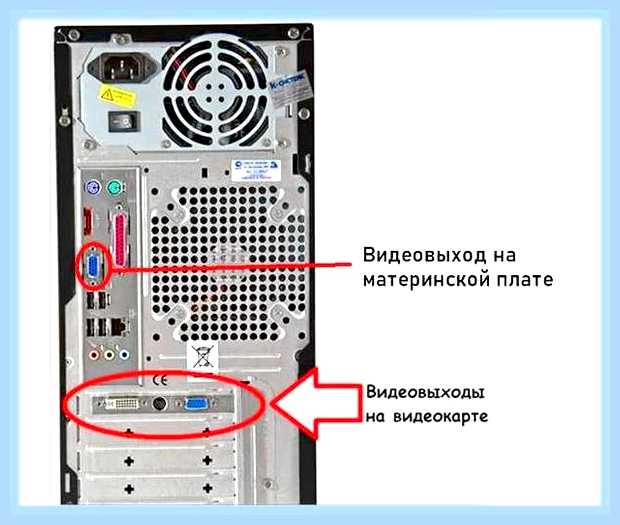

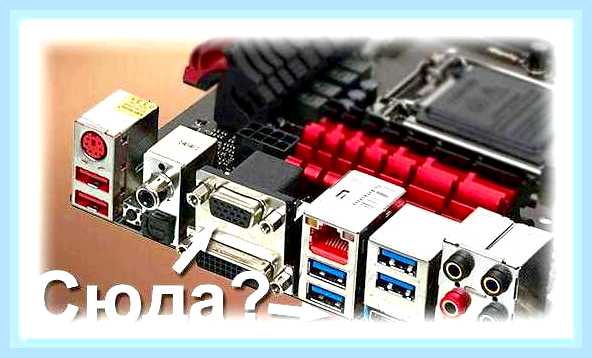

Видеовыходы на материнской плате и на видеокарте

Осталось включить компьютер и убедиться в том, что на мониторе появилось изображение. Далее устанавливаете драйвер на новую видеокарту и на этом все. Процесс установки дискретной видеокарты в компьютер со встроенной картой можно считать завершенным.

Лучшая благодарность автору — репост к себе на страничку:

Куда и к чему подключаем монитор: к видеокарте или материнской плате?

Разъемы на материнской плате

Привет, друзья! Все больше процессоров, представленных на рынке, имеют интегрированный графический ускоритель. Для того, чтобы воспользоваться этими функциями, и материнская плата нужна соответствующая – оборудованная портом для подключения монитора.

Несмотря на то, что прогресс не стоит на месте, это чаще всего не HDMI или DVI-D, а старый добрый VGA.

Сегодня мы с вами разберем, к чему подключать монитор – к материнке или видеокарте и в каких случаях один способ предпочтительнее другого. Советы из этого поста пригодятся всем, кто занимается самостоятельной сборкой компьютера.

Интегрированная видеокарта

Для начала разберем особенности каждого из типов устройств. Интегрированная видеокарта – виртуальное устройство, созданное как дополнительный логический блок в процессоре. Она не имеет собственной видеопамяти и использует оперативную память компьютера.

Технологии развиваются, и сегодня интегрированные видеокарты – довольно мощные устройства, которые способны решить множество поставленных пользователем задач: воспроизведения мультимедийных файлов, работа с графикой, в том числе 3Д, рендеринг видео и даже запуск не слишком требовательных к мощности современных игр (или теплых ламповых шедевров ушедших лет).Одним из преимуществ такой видеокарты можно считать и то, что шума при работе она вообще не издает. Шуметь будет только кулер процессора, но он работает независимо от подаваемой нагрузки.

Недостаток встроенной видеокарты в том, что она по мощности проигрывает даже дискретным устройствам, средней ценовой категории. Если вы заядлый геймер, такой вариант вам однозначно не подходит.

Дискретный графический ускоритель

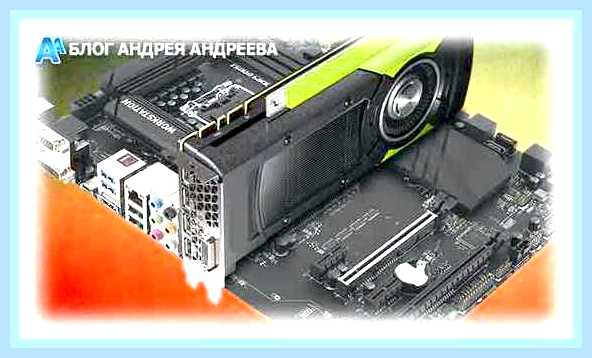

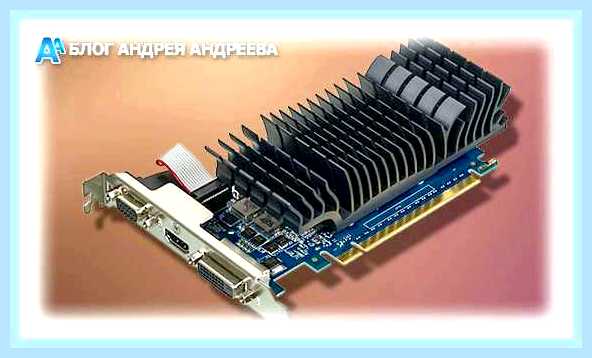

Такое устройство выполнено в виде отдельного модуля, который монтируется в специальный слот. Оно оборудовано собственными видеопамятью, процессором и системой охлаждения.

Мощная видеокарта сильно греется во время работы, поэтому требует и хорошего охлаждения. Как правило, оборудованы они двумя или тремя большими кулерами, которые могут создавать во время пиковых нагрузок солидный шум.

В зависимости от технических характеристик, такая видеокарта позволяет запускать любые игры. При этом геймер не будет страдать от просадки ФПС, лагов, фризов и вылетов на рабочий стол, если мощность устройства соответствует минимальным системным требованиям игры.И даже если немного не дотягивает, графический ускоритель можно разогнать с помощью специальных утилит. Кроме того, современные видеокарты для передачи видеосигнала часто используют слоты DVI и HDMI (читайте детальнее про разъемы или видео выходы у видеокарт).

Так куда подключать провод?

К той видеокарте, которая мощнее. Если вы купили готовый комп, скорее всего, мощнее будет дискретная видеокарта (однако не помешает уточнить спецификацию). Если дискретной видяхи нет, подключать монитор придется к материнской плате.

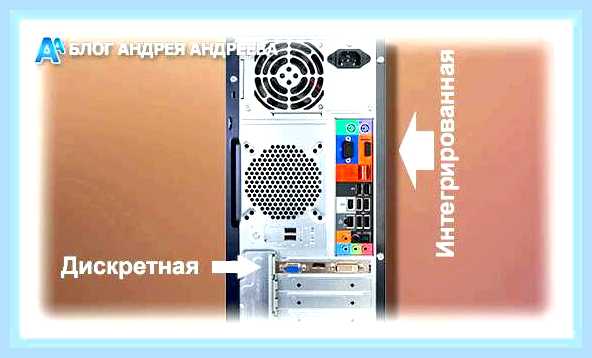

Обнаружить необходимый разъем несложно: слот на материнской плате расположен выше и почти всегда вертикально. Порты на дискретном графическом ускорителе, как правило, расположены ниже всего и горизонтально.

К сожалению, если у вас оба типа видеокарт и оба разъема, подключить к системнику два монитора не получится. Вернее, получится, конечно, но работать будет только один. Такое ограничение устанавливается в БИОСе, когда основным назначается один из явных графических ускорителей.

Кстати, если вы решили поэкспериментировать и поменять используемый порт, настройки БИОСа также следует поменять, иначе изображения на мониторе не будет. Следует отметить, что это справедливо только к операционным системам семейства Windows.

В Unix такие ограничения можно обойти, однако необходим очень высокий уровень «красноглазия».

Может возникнуть закономерный вопрос: можно ли выводить изображение с дискретной видеокарты через интерфейс на материнской плате, если один из портов сломался? Увы, тоже нет. Архитектура компьютера такого решения не предусматривает.

В случае, если вы переключили в БИОС необходимые настройки и используете интегрированный графический ускоритель, дискретный продолжает работать в «полусонном» режиме: потребляет энергию и даже шевелит кулером.

Но так как нагрузка не подается, то и потребляемая мощность небольшая.

Поэтому, если есть видеокарта, используйте потенциал компьютера на полную мощность.

Небольшой совет

Однако при самостоятельной сборке компьютера, рекомендую все-таки, кроме хорошей дискретной видяхи, приобрести также процессор с интегрированной. Почему так?

Во-первых, любое устройство, каким бы совершенным оно не было, может сломаться в самый неподходящий момент. И пока графический ускоритель находится на гарантийном обслуживании, или вы собираете деньги на новый, чтобы вообще не остаться без компьютера, можно воспользоваться встроенной видяхой.

Во-вторых, в жизни, кроме поломки электроники, периодически происходят всякие неприятные казусы, и часто срочно требуется определенная сумма денежек.

В таком случае мощная видеокарта – своеобразная страховка. Удачно продав ее, можно даже за б/у устройство выручить до 80% стоимости. Это не так накладно, чем продавать золото, особенно фамильное, да и временно расстаться с хорошей видеокартой менее болезненно для геймера, чем сразу полностью с компом.

Не дай Бог, конечно, чтобы вам когда-нибудь пригодился в жизни этот совет.

И напоследок советую ознакомиться с публикациями про все разъемы и выходы, которые есть на материнской плате, и какой лучше выбирать кабель для подключения: DVI или HDMI. Буду чертовски признателен каждому персонально, кто сделает репост на эту статью в социальных сетях. Увидимся завтра! Пока!

С уважением, автор блога Андрей Андреев

Все разъемы и выходы, которые есть на материнской плате

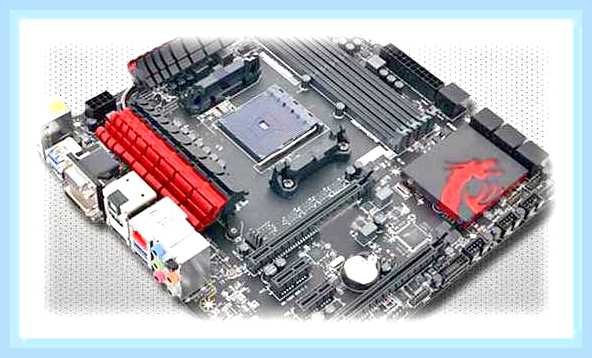

Здравствуйте, уважаемые гости и постоянные читатели моего техноблога. Сегодня мы будем рассматривать основной элемент ПК, к которому подключаются абсолютно все устройства и карты расширения – материнскую плату.

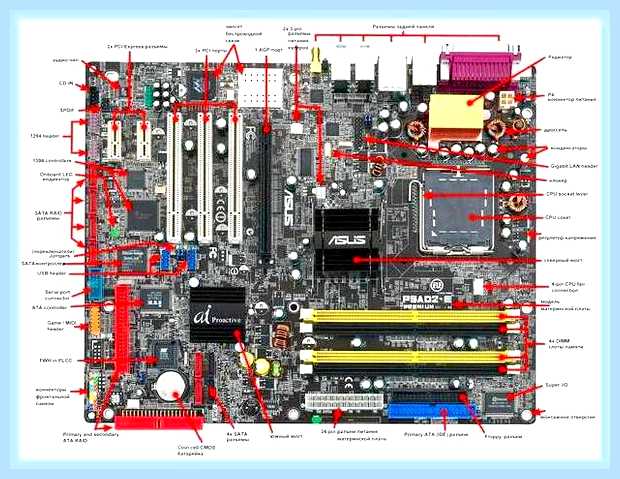

В данном обзоре нас интересуют все разъемы на материнской плате, их значения, типы, назначения и прочие аспекты, которые наверняка, пригодятся вам в процессе сборки собственной системы. Ликбез будет проходить в типичной манере: название и описание.

Какими разъемами должны обладать современные системные платы

Чтобы лучше понимать, какие выходы распаяны по периметру текстолита, я решил разбить обозначения на несколько подкатегорий:

сокет материнской платы;
питание;
охлаждение;
видеокарта и дополнительное оборудование;
жесткие диски и SSD;
ОЗУ;
передняя панель;
задняя панель.

Сокет

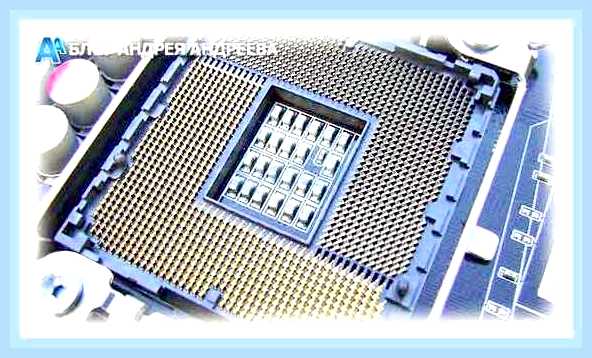

Центральный разъем для подключения процессора. По сути, любую материнскую плату, вы заранее подбираете под определенную модель камня, и дальше уже пляшете от него. На данный момент существуют 4 популярных гнезда для ЦП:

Socket 1151v2, 2066 (Intel);
Socket AM4, TR4 (AMD).

Да, есть и более старые сокеты, но мы ведь идем в ногу со временем и выбираем актуальное железо под современные платформы.

Питание

Все современные платы записываются по схеме 24+8 pin. Есть и более дешевые варианты на чипсетах A320 (AMD) и H310 (Intel), которые изначально не рассчитаны на разгон, а потому не нуждаются в дополнительном питании для комплектующих. Вы их и разогнать то не сможете. Здесь компоновка меняется на 24+4 pin соответственно.

24 контакта – сама материнская плата;
8 (4) контактов – процессор.

Охлаждение

Практически любой ПК требует охлаждения комплектующих с помощью кулеров, либо СВО, если речь идет о топовых системах. Для этих целей на ПМ по краям распаяны 4-контактные «вилки» для подключения вентиляторов (SYS FAN). Одна из таких «вилок» находится возле процессора и обозначается как CPU FAN.

В зависимости от модели системной платы, разъемов под кулеры может быть от 3 до 10-12.

Как подключить провода к материнской плате

Видеокарта и дополнительное оборудование

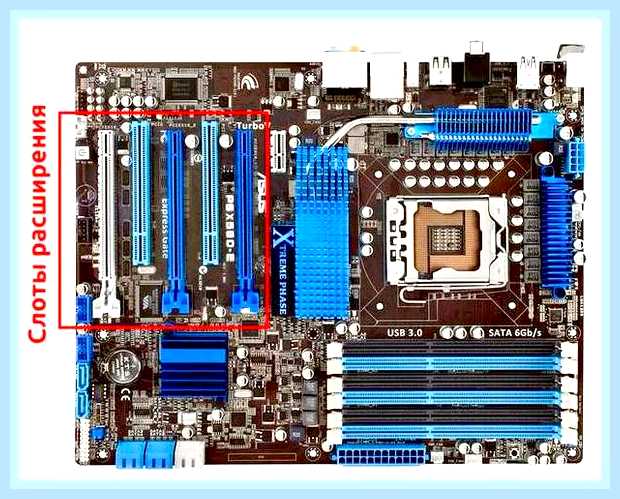

Наверняка, под сокетом процессора вы замечали несколько длинных разъемов, напоминающих рельсы. Это ни что иное, как PCI-E-гнезда следующего формата:

PCI-Ex16 (видеокарты);PCI-Ex4 (высокоскоростные SSD NVMe, карты видеозахвата, звуковые платы с поддержкой Hi-Fi и Hi-Res звука);

PCIx1 (сетевые карты, ТВ-тюнер, модем, RAID-контроллер, адаптер для дополнительных USB-портов).

Только не путайте PCI-E и PCI – это разные по виду и функционалу порты.

Средства хранения данных

Для подключения HDD и SSD-накопителей зачастую используется SATA-интерфейс (SATA 3.0) с пропускной способностью до 6 ГБ/сек. Он пришел на смену старинному и жутко неудобному IDE.

Также в природе встречаются менее известные, но популярные разъемы:

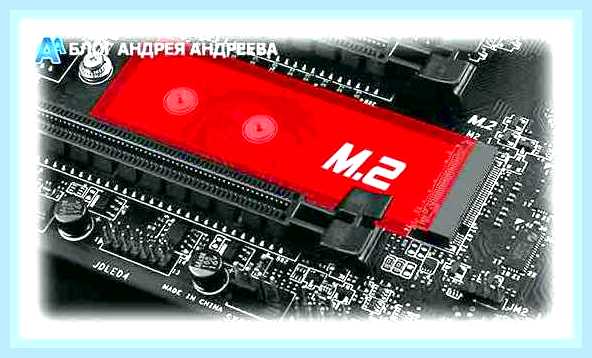

М.2 – современный стандарт для сверхскоростных SSD;
eSATA – интерфейс с поддержкой подключения дисков с горячей заменой.
IDE – морально устаревший последовательный порт с низкой пропускной способностью. Давно и безоговорочно вытеснен SATA.

Оперативная память

В современных материнских платах зачастую распаяно от 2 до 8 слотов под оперативную память класса DDR4. Разъемы располагаются либо справа от сокета процессора, либо по обеим сторонам (характерно для E-ATX плат топовых версий на сокетах s2066 и TR4).

Разъем обладает одной или двумя защелками, которые надежно фиксируют память в пазах.

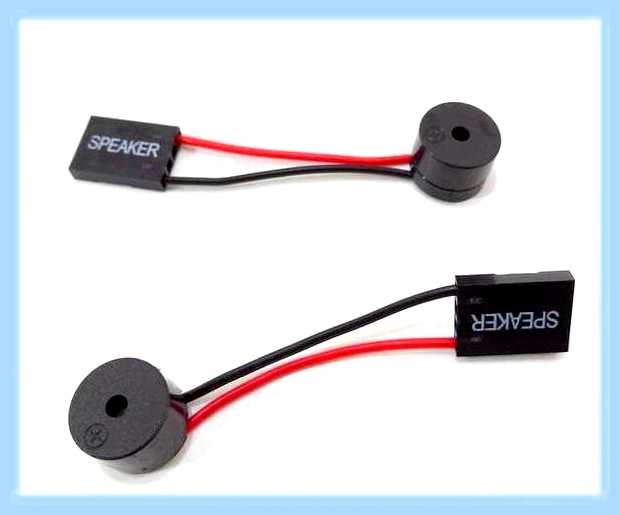

Передняя панель

Многие никогда не задумывались, как работают порты USB, гнезда для подключения наушников и микрофона, кнопки питания и перезагрузки ПК.

Интерфейсы для их подключения распаяны на нижней части материнской платы в виде большой гребенки, с цветовым обозначением. Рядом располагаются USB 2.0 и 3.0, а также выводы от штатной звуковой подсистемы.

При покупке современных МП, не составит труда разобраться со всеми обозначениями, поскольку все они подписаны и пронумерованы. Нужно сильно постараться, чтобы ничего не заработало.

Задняя панель

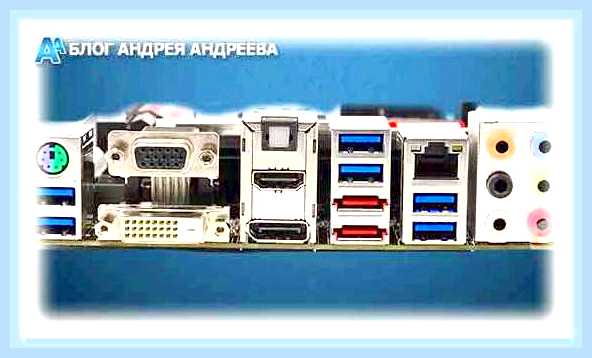

Если рассматривать материнскую плату сверху, то с левой стороны можно заметить набор распаянных интерфейсов для подключения периферии и устройств ввода/вывода. При установке МП эти гнезда оказываются на задней стенке корпуса. Набор включает в себя следующие разъемы:

PS/2 – клавиатура и мышь;
USB0 – принтеры, сканеры, мышь, клавиатура, веб-камеры;
VGA/DVI/HDMI – монитор (при наличии встроенного видеоядра на процессоре или северном месте МП);
кнопки обновления и перепрошивки BIOS (топовые версии);
Wi-Fi-антенны;
розетка Ethernet RJ-45 для подключения сетевого кабеля;
аудио-разъемы (в том числе S/PDIF);
COM-порт – для кабеля RS-232 (старая периферия, или для перепрошивки ТВ-тюнеров).

Минимальный набор современной материнской платы

Если вы впервые собираете для себя компьютер и понятия не имеете, что должно быть распаяно на материнке, то обратите внимание на несколько характеристик, которые помогут вам в дальнейшем. Я и сам разок обжегся, и теперь более разборчив в этом отношении. Обращайте внимание на следующие моменты:

сокет – на ваш выбор (отталкивайтесь от имеющегося процессора);
питание от БП – 24+8 pin (рано или поздно у многих появится желание разогнать процессор или видеокарту);
количество слотов под ОЗУ – от 2 штук;
количество PCI-Eх16 – 1 штука;
общее число PCI-портов – 3-4;
SATA0 для HDD, SSD и оптического привода – от 4 (внимательно смотрите, как они распаяны на плате. Не стоит покупать МП, на которой SATA находятся на одной линии с PCI-E – видеокарта может перекрыть несколько гнезд);
порты для внешних USB0 – 1 и более;
USB0 на задней панели – 4 и более;
USB0 – 2 и более;
PS/2 для мышки или клавиатуры – опционально, но лучше пусть будет;
вилки для системы охлаждения (кулеры) – 4 и более;
звуковая подсистема – не менее 3 различных входов;
сетевой порт Ethernet – обязательно.

В дальнейшем отталкивайтесь от того количества железа, которое есть у вас в наличии. Грубо говоря, 4 планки ОЗУ в 2 слота вставить не получится, как и подключить 5 HDD с помощью 4 SATA-портов.

Надеемся, наш ликбез был для вас полезен. Удачи в процессе сборки идеального ПК. Не забывайте делиться с близкими и друзьями и подписываться. Пока.
