Все архитектуры процессоров intel

Компания Intel прошла очень длинный путь развития, от небольшого производителя микросхем до мирового лидера по производству процессоров. За это время было разработано множество технологий производства процессоров, очень сильно оптимизирован технологический процесс и характеристики устройств.

Множество показателей работы процессоров зависит от расположения транзисторов на кристалле кремния. Технологию расположения транзисторов называют микроархитектурой или просто архитектурой. В этой статье мы рассмотрим какие архитектуры процессора Intel использовались на протяжении развития компании и чем они отличаются друг от друга. Начнем с самых древних микроархитектур и рассмотрим весь путь до новых процессоров и планов на будущее.

Архитектура процессора и поколения

Как я уже сказал, в этой статье мы не будем рассматривать разрядность процессоров. Под словом архитектура мы будем понимать микроархитектуру микросхемы, расположение транзисторов на печатной плате, их размер, расстояние, технологический процесс, все это охватывается этим понятием. Наборы инструкций RISC и CISC тоже трогать не будем.

Второе, на что нужно обратить внимание, это поколения процессора Intel. Наверное, вы уже много раз слышали — этот процессор пятого поколения, тот четвертого, а это седьмого. Многие думают что это обозначается i3, i5, i7. Но на самом деле нет i3, и так далее — это марки процессора. А поколение зависит от используемой архитектуры.

С каждым новым поколением улучшалась архитектура, процессоры становились быстрее, экономнее и меньше, они выделяли меньше тепла, но вместе с тем стоили дороже. В интернете мало статей, которые бы описывали все это полностью. А теперь рассмотрим с чего все начиналось.

Архитектуры процессора Intel

Сразу говорю, что вам не стоит ждать от статьи технических подробностей, мы рассмотрим только базовые отличия, которые будут интересны обычным пользователям.

Первые процессоры

Сначала кратко окунемся в историю чтобы понять с чего все началось. Не будем углубятся далеко и начнем с 32-битных процессоров. Первым был Intel 80386, он появился в 1986 году и мог работать на частоте до 40 МГц. Старые процессоры имели тоже отсчет поколений. Этот процессор относиться к третьему поколению, и тут использовался техпроцесс 1500 нм.

Следующим, четвертым поколением был 80486. Используемая в нем архитектура так и называлась 486. Процессор работал на частоте 50 МГц и мог выполнять 40 миллионов команд в секунду. Процессор имел 8 кб кэша первого уровня, а для изготовления использовался техпроцесс 1000 нм.

Следующей архитектурой была P5 или Pentium. Эти процессоры появились в 1993 году, здесь был увеличен кэш до 32 кб, частота до 60 МГц, а техпроцесс уменьшен до 800 нм. В шестом поколении P6 размер кэша составлял 32 кб, а частота достигла 450 МГц. Тех процесс был уменьшен до 180 нм.

Дальше компания начала выпускать процессоры на архитектуре NetBurst. Здесь использовалось 16 кб кэша первого уровня на каждое ядро, и до 2 Мб кэша второго уровня. Частота выросла до 3 ГГц, а техпроцесс остался на том же уровне — 180 нм. Уже здесь появились 64 битные процессоры, которые поддерживали адресацию большего количества памяти. Также было внесено множество расширений команд, а также добавлена технология Hyper-Threading, которая позволяла создавать два потока из одного ядра, что повышало производительность.

Естественно, каждая архитектура улучшалась со временем, увеличивалась частота и уменьшался техпроцесс. Также существовали и промежуточные архитектуры, но здесь все было немного упрощено, поскольку это не является нашей основной темой.

Intel Core

На смену NetBurst в 2006 году пришла архитектура Intel Core. Одной из причин разработки этой архитектуры была невозможность увеличения частоты в NetBrust, а также ее очень большое тепловыделение. Эта архитектура была рассчитана на разработку многоядерных процессоров, размер кэша первого уровня был увеличен до 64 Кб. Частота осталась на уровне 3 ГГц, но зато была сильно снижена потребляемая мощность, а также техпроцесс, до 60 нм.

Процессоры на архитектуре Core поддерживали аппаратную виртуализацию Intel-VT, а также некоторые расширения команд, но не поддерживали Hyper-Threading, поскольку были разработаны на основе архитектуры P6, где такой возможности еще не было.

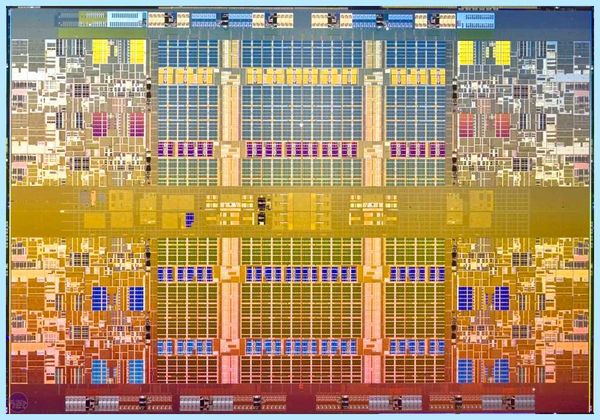

Первое поколение — Nehalem

Дальше нумерация поколений была начата сначала, потому что все следующие архитектуры — это улучшенные версии Intel Core. Архитектура Nehalem пришла на смену Core, у которой были некоторые ограничения, такие как невозможность увеличить тактовую частоту. Она появилась в 2007 году. Здесь используется 45 нм тех процесс и была добавлена поддержка технологии Hyper-Therading.

Процессоры Nehalem имеют размер L1 кэша 64 Кб, 4 Мб L2 кэша и 12 Мб кєша L3. Кэш доступен для всех ядер процессора. Также появилась возможность встраивать графический ускоритель в процессор. Частота не изменилась, зато выросла производительность и размер печатной платы.

Второе поколение — Sandy Bridge

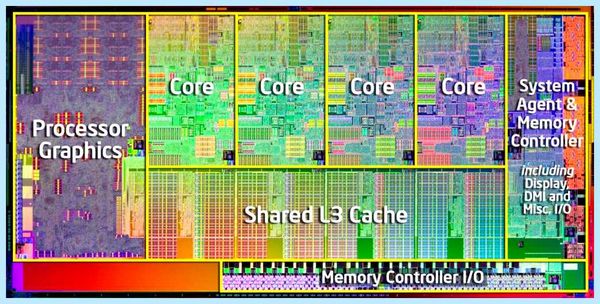

Sandy Bridge появилась в 2011 году для замены Nehalem. Здесь уже используется техпроцесс 32 нм, здесь используется столько же кэша первого уровня, 256 Мб кэша второго уровня и 8 Мб кэша третьего уровня. В экспериментальных моделях использовалось до 15 Мб общего кэша.

Также теперь все устройства выпускаются со встроенным графическим ускорителем. Была увеличена максимальная частота, а также общая производительность.

Необычные архитектуры процессоров | В тени x86 и ARM

Третье поколение — Ivy Bridge

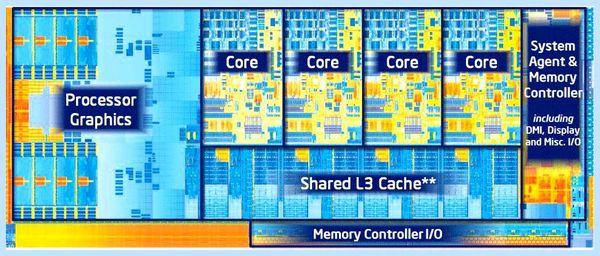

Процессоры Ivy Bridge работают быстрее чем Sandy Bridge, а для их изготовления используется техпроцесс 22 нм. Они потребляют на 50% меньше энергии чем предыдущие модели, а также дают на 25-60% высшую производительность. Также процессоры поддерживают технологию Intel Quick Sync, которая позволяет кодировать видео в несколько раз быстрее.

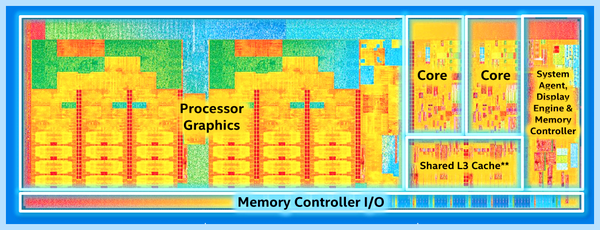

Четвертое поколение — Haswell

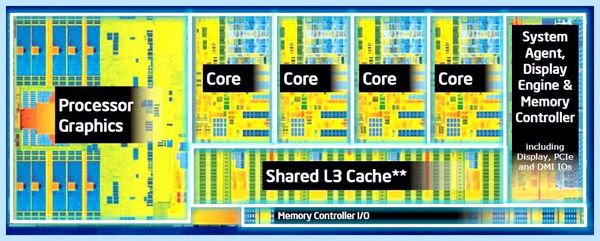

Поколение процессора Intel Haswell было разработано в 2012 году. Здесь использовался тот же техпроцесс — 22 нм, изменен дизайн кэша, улучшены механизмы энергопотребления и немного производительность. Но зато процессор поддерживает множество новых разъемов: LGA 1150, BGA 1364, LGA 2011-3, технологии DDR4 и так далее. Основное преимущество Haswell в том, что она может использоваться в портативных устройствах из-за очень низкого энергопотребления.

Пятое поколение — Broadwell

Это улучшенная версия архитектуры Haswell, которая использует техпроцесс 14 нм. Кроме того, в архитектуру было внесено несколько улучшений, которые позволили повысить производительность в среднем на 5%.

Шестое поколение — Skylake

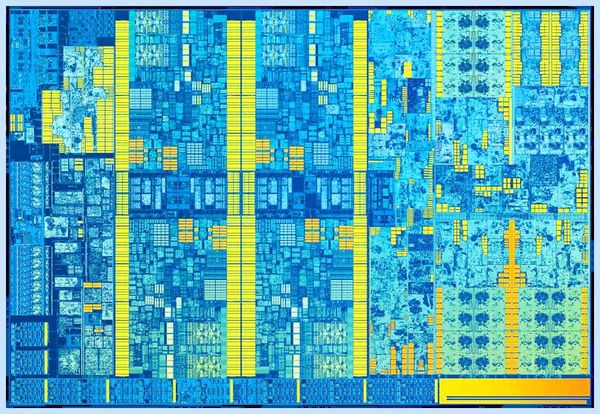

Следующая архитектура процессоров intel core — шестое поколение Skylake вышла в 2015 году. Это одно из самых значительных обновлений архитектуры Core. Для установки процессора на материнскую плату используется сокет LGA 1151, теперь поддерживается память DDR4, но сохранилась поддержка DDR3. Поддерживается Thunderbolt 3.0, а также шина DMI 3.0, которая дает в два раза большую скорость. И уже по традиции была увеличенная производительность, а также снижено энергопотребление.

Седьмое поколение — Kaby Lake

Новое, седьмое поколение Core — Kaby Lake вышло в этом году, первые процессоры появились в середине января. Здесь было не так много изменений. Сохранен техпроцесс 14 нм, а также тот же сокет LGA 1151. Поддерживаются планки памяти DDR3L SDRAM и DDR4 SDRAM, шины PCI Express 3.0, USB 3.1. Кроме того, была немного увеличена частота, а также уменьшена плотность расположения транзисторов. Максимальная частота 4,2 ГГц.

Выводы

В этой статье мы рассмотрели архитектуры процессора Intel, которые использовались раньше, а также те, которые применяются сейчас. Дальше компания планирует переход на техпроцесс 10 нм и это поколение процессоров intel будет называться CanonLake. Но пока что Intel к этому не готова.

Поэтому в 2017 планируется еще выпустить улучшенную версию SkyLake под кодовым именем Coffe Lake. Также, возможно, будут и другие микроархитектуры процессора Intel пока компания полностью освоит новый техпроцесс. Но обо всем этом мы узнаем со временем. Надеюсь, эта информация была вам полезной.

3.6 Обзор архитектур процессоров Intel

Корпорация Intel является “законодателем мод” на рынке микропроцессоров, а ее продукты стали де-факто стандартом в компьютерной индустрии. Конечно, существует большое количество других производителей и распространенных семейств МП (те же процессоры Motorola и др.), однако наиболее распространенными во всем мире, и особенно в России, являются все же процессоры Intel. Кроме того, в течении многих лет другие разработчики МП (AMD, NextGen, VIA и др.) выпускают свои аналоги процессоров, совместимых по системам команд с МП Intel. Поэтому, анализируя эволюцию процессоров Intel, мы можем в какой-то степени проследить историю развития микропроцессоров общего назначения вообще. А история развития процессоров Intel подтверждает в целом закон Мура, сформулированный одним из основателей империи Intel Гордоном Муром еще в 1965 году: “каждые 1,5-2 года выпускается новый процессор, степень интеграции которого (и производительность) вдвое выше, чем у предыдущего. Таблица 3.2 Согласно информации Intel / /, за 26 лет количество транзисторов в кристалле МП увеличилось более чем в 3200 раз от 2300 в процессоре i4004 (выпущен в 1971 г.) до 7,5 млн в Intel Pentium II. При этом производительность процессоров возросла более чем в 5000 раз ! Наряду с прогрессом интегральной технологии в ходе эволюции процессоры Intel претерпевали и значительные архитектурные изменения. Если говорить об архитектуре, известной как x86, то она ведет начало от процессора i8086 до наших дней (Pentium III и IV). Существенной особенностью всех процессоров x86 является их совместимость снизу вверх, что позволяет до сих пор пользоваться программами, написанными 23 года назад! В таблице 3.2 приведены характеристики основных процессоров x86 вплоть до Pentium IV. Проследим кратко историю эволюции этих процессоров. Первый процессор семейства х86 (или – Архитектуры Intel) — i8086 — был 16-разрядным, имел 16-разрядную внешнюю шину данных и 20-разрядную шину адреса, что позволяло адресовать до 1Мб внешней памяти. Память имела сегментную организацию с сегментами до 64К. Аналогичный процессор i8088 имел внешнюю шину в 8 бит, что удешевило популярные персональные системы IBM PC/XT. В процессоре i80286 был реализован “защищенный режим” работы, позволявший адресовать до 16Мб памяти, использовавший дескрипторные таблицы, систему с кольцами защиты памяти и аппаратной поддержкой переключения задач. Это новшество позволило перенести в среду персональных ЭВМ элементы операционных систем больших ЭВМ и майнфреймов – многозадачность, защиту памяти и системных ресурсов. П Рис. 3.11 Процессор Pentium II стал дальнейшим развитием архитектуры P6 (фирма Intel широко использует для своей основной архитектуры обозначение IA32). Архитектурно процессор стал симбиозом Pentium Pro с поддержкой MMX – инструкций. Кроме того, в нем реализована КЭШ-память с более быстродействующей шиной и большего объема, а также ряд технологических и конструктивных улучшений, связанных с выбором корпуса, процессорной шины и т.д. Процессор Pentium III, заявленный как процессор, специально спроектированный для поддержки Internet-приложений, в дополнение к стандартному набору инструкций MMX включает набор из 70 новых инструкций SSE (Streaming SIMD Extensions – потоковые расширения SIMD), которые позволяют расширить векторную обработку за счет обработки чисел с плавающей запятой и реализации 3D-инструкций в универсальном процессоре. Кроме того, теперь каждый процессор снабжен уникальным серийным номером для его идентификации в сети Internet.

2 Мая 2014 11.55 Mб 417 Лекции по схемотехнике.doc

2 Мая 2014 131.07 Кб 214 Локальные вычислительные сети..doc

Рассказываем про CISC и RISC-архитектуры / Почему процессоры Intel пропали из Apple Mac

2 Мая 2014 2.17 Mб 85 Методические указания.doc

2 Мая 2014 130.05 Кб 31 Методические указания1.doc

2 Мая 2014 328.19 Кб 66 Мультиплексор и демультиплексор.doc

2 Мая 2014 880.64 Кб 94 Организация ЭВМ лекции.doc

2 Мая 2014 85.5 Кб 26 РГР — Практика выделения IP-подсетей.doc

2 Мая 2014 244.22 Кб 55 Регистры.doc

2 Мая 2014 244.74 Кб 43 Реферат — Процессоры AMD Архитектура и эволюция.doc

2 Мая 2014 316.93 Кб 83 Триггеры, регистры, счетчики.doc

2 Мая 2014 648.7 Кб 118 Шифратор и дешифратор.doc

Ограничение

Для продолжения скачивания необходимо пройти капчу:

Все архитектуры процессоров intel

Studfiles2 Опубликованный материал нарушает ваши авторские права? Сообщите нам.

SSE-Tech — Новые команды процессора Pentium III .doc

Скачиваний:

• Содержание:
• 1. Введение в архитектуру intel
• 1.1. Краткая история архитектуры intel
• 1.2. Увеличение производительности архитектуры intel и закон Мура
• 1.3. Краткая история блока с плавающей запятой архитектуры intel
• 1.4. Введение в микроархитектуру процессоров семейства p6
• 1.5. Детальное описание микроархитектуры семейства процессоров p6
