Динамик ПК
Динамик ПК (англ. PC speaker; Beeper ) — простейшее устройство воспроизведения звука, применявшееся в IBM PC и совместимых ПК. До появления недорогих звуковых плат динамик являлся основным устройством воспроизведения звука.
Из-за низкого качества и примитивности звука, воспроизводимого устройством, оно получило ряд кличек — PC squeaker и PC beeper в английском языке; «скрипер», «хрипер», «хрюкер» и т. п. в русском.
В настоящее время PC speaker остаётся штатным устройством IBM PC-совместимых компьютеров, и в основном используется для подачи сигналов об ошибках, в частности при проведении POST. Некоторые программы (Skype) всегда дублируют вызывной сигнал на динамик, но не выводят через него звук разговора — это бывает удобно, когда к звуковой плате подключены наушники (по умолчанию не надетые).
Возможности
Имеются два способа управления динамиком.
- Программируемый таймер, генерирующий прямоугольную звуковую волну заданной частоты без участия центрального процессора. Это позволяет проигрывать простые одноголосые звуковые сигналы. Если программа зависала во время проигрывания звука, таймер продолжал работать, выдавая одну ноту, пока компьютер не перезагрузят.
- И прямое управление мембраной через порт 61h с дискретностью в 1 бит. Подавая с большой частотой то 0, то 1, с помощью широтно-импульсной модуляции можно синтезировать низкокачественный оцифрованный звук — правда, за счёт существенного использования ресурсов процессора. Этим в своё время широко пользовались трекеры и некоторые игры (Another World, Metal Mutant). Все подобные программы не работают в многозадачных операционных системах.
Описание разъёма PC Speaker
В старых компьютерах PC Speaker обычно представлял собой динамик значительных размеров, располагавшийся в корпусе системного блока и присоединявшийся к материнской плате через специальный разъём:
| Пин | Имя | Описание | Цвет провода |
|---|---|---|---|
| 1 | +SP5V | +Speaker +5 В | Красный |
| 2 | key | Ключ (не подключено) | |
| 3 | GND | Земля | Чёрный в устаревших ПК (в современных компьютерах отсутствует) |
| 4 | −SP | −Speaker | Чёрный (в современных компьютерах можеть быть белым) |
В большинстве новых компьютеров, примерно с начала 2000-х годов, PC Speaker представляет собой миниатюрный динамик, расположенный непосредственно на материнской плате.
См. также
- Covox
- Громкоговоритель
- Акустическая система
| Это заготовка статьи о компьютерах. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным. |
| Компоненты персонального компьютера | |
|---|---|
| Системный блок | |
Что такое спикер, где находится и зачем он нужен в компьютере
О чем мечтается в конце трудового дня? О том, чтобы скорей очутиться дома, плюхнуться в любимое кресло, ткнуть пальцем в заветную кнопку и услышать приветливый писк железного «питомца».
Короткий одиночный звук при включении компьютера издает системный динамик – спикер. Это не то устройство, которое проигрывает музыку, его задача – только пищать. Пищать для того, чтобы…Итак, что такое спикер, и зачем он нужен в компьютере и где находится.
И это всё о нем
Спикер, бузер, бипер, хрипер, пищалка, гудок, свисток и системный динамик – все эти звучные имена принадлежат одной невзрачной загогулине в виде цилиндрика с отверстием посередине. Невзрачной – но важной, поскольку она – голос ПК, которым он извещает владельца о своем благополучии или неисправности по результатам процедуры POST – самодиагностики при включении, которую проводит BIOS.

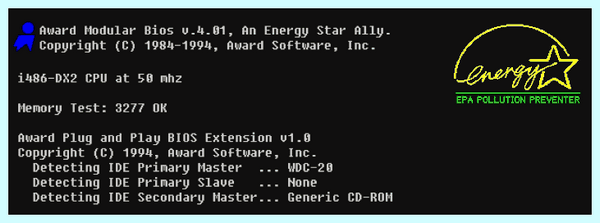

Тот самый короткий писк и последующая загрузка операционной системы говорят о том, что все устройства компьютера успешно прошли проверку и готовы к работе. А если что-то пошло не так и какая-то из железяк сообщила о неполадке, спикер выдает POST-коды – серию звуковых сигналов определенной продолжительности, которые указывают на причину сбоя. Их количество, порядок и тональность индивидуальны для каждого производителя BIOS.
В частности, последовательность одного длинного и одного короткого сигнала означает:
- У AMI BIOS – неполадку блока питания.
- У Phoenix BIOS – ошибку оперативной памяти.
- У Compaq BIOS – ошибку контрольной суммы памяти CMOS.
- У IBM BIOS – неисправность материнской платы.
Более подробная информация о значении сигналов BIOS разных разработчиков приведена в многочисленных справочниках, например, в этом .
Почему именно звук?
«Зачем нужна какая-то пищалка, если информацию о прохождении POST можно вывести на экран?» – возможно, спросите вы. Так-то оно так, но инициализация видео происходит несколько позже, чем начинается процесс самотестирования, а спикер готов к работе сразу, как подключается к питанию. Поэтому только он может известить о неполадке, возникшей на ранних этапах запуска системы, пока видео еще не заработало.
Где находится спикер. Как его подключить, если он не установлен

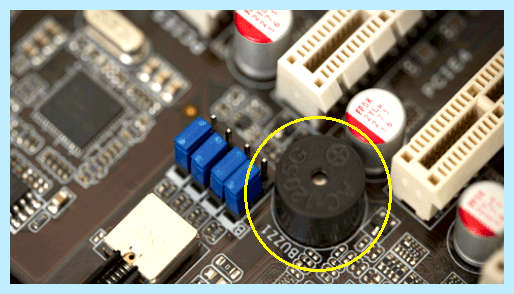

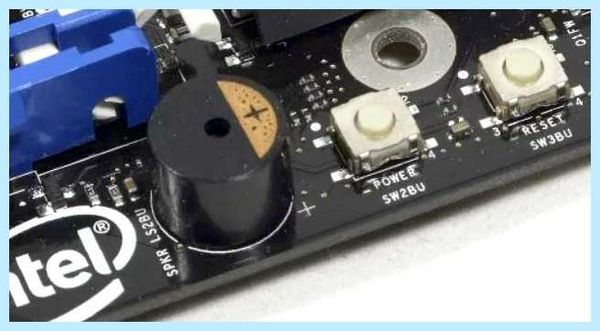

Системный динамик – это простой, недорогой и действенный инструмент диагностики неисправностей компьютера. И очень старый. Материнские платы 10-ти более летней давности, как правило, имели его в составе «набортных» устройств. Он был припаян непосредственно к плате и мог располагаться где угодно.
На современных материнках спикеров уже нет (за редким исключением), но есть разъемы для их подключения. Обычно они находятся в составе контактной группы F_Panel где-то поблизости от разъема кнопки включения компьютера либо на отдельной колодке.

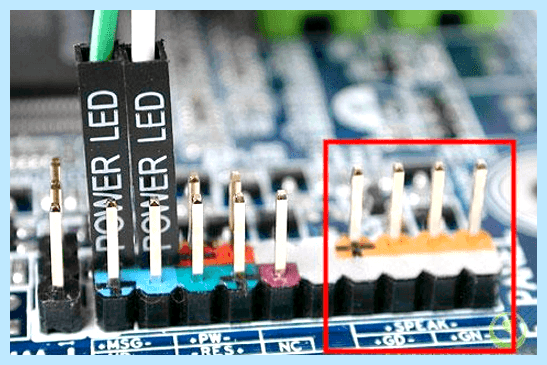

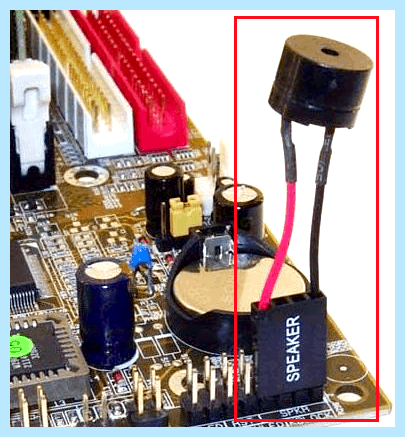

Разъем подключения системного динамика имеет 4 контакта, 1 из которых – плюсовой, подает на него питание +5V, 1 имеет потенциал -5V или земли и 2, ранее использовавшиеся для запитки этого устройства от линии 12V, подключены к земляной шине или не разведены.
Как исправить "Наушники или динамики не подключены" в Windows 10
Контакты спикера могут быть обозначены сокращениями BZR+ и BZR-, SPEAK+ и SPEAK-, SPK+ и SPK-, Speaker+ и Speaker-. В отличие от кнопки питания, при подключении пищалки следует соблюдать полярность – сторона разъема с проводком красного цвета соответствует контакту +5V.
Перед подключением системного динамика к материнской плате не забудьте обесточить компьютер!

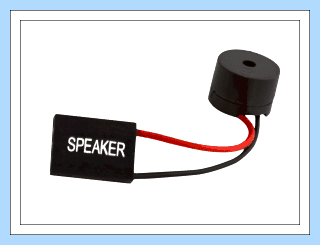

А где взять спикер, если его нет в комплекте поставки материнки? Возможны следующие варианты:
- Снять с другого компьютера.
- Приобрети отдельно, например, на Алиэкспресс.
- Купить корпус системного блока со встроенным динамиком.
Кстати, спикеры могут быть не только на материнских платах, но и на видеокартах. На последних они используются для оповещения пользователя о проблемах с дополнительным питанием.
Индикатор POST – современная замена спикера

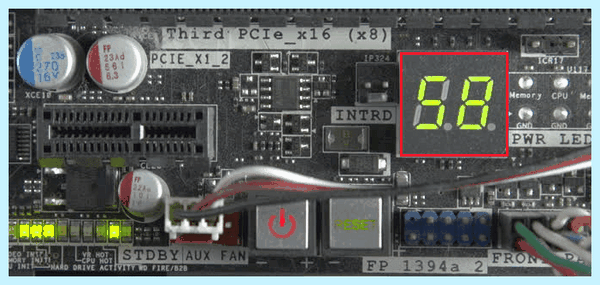

Современные материнские платы для геймеров, оверклокеров и т. д., вместо системных динамиков оборудуют дисплеями с сегментными индикаторами POST-кодов. На них высвечиваются числа в шестнадцатеричном формате, которые соответствуют этапам прохождения POST.
POST- индикаторы предназначены для тех же задач, что и пищалка, но они гораздо информативнее, так как событий, закодированных числами, значительно больше, чем всевозможных комбинаций писков.
В норме после включения ПК посткоды на дисплее индикатора моментально сменяют друг друга и останавливаются на последнем, который указывает на полное прохождение самодиагностики и передачу управления от BIOS к операционной системе. В случае возникновения ошибки остановка происходит на одном из промежуточных кодов, по значению которого и определяют источник сбоя. Таблицы с описанием значений посткодов публикуются в мануалах к материнским платам и на посвященных им веб-ресурсах.

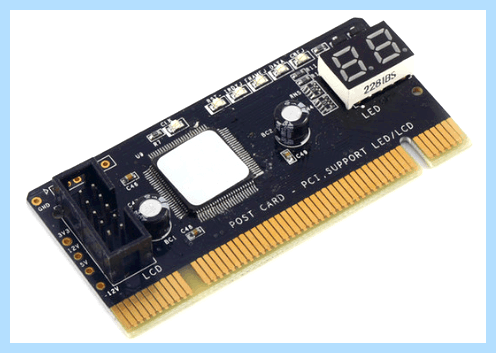

Если же плата не оборудована ни спикером, ни POST-индикатором, для определения характера ее неисправности можно использовать внешнюю POST-карту. Ее подключают к одному из разъемов компьютера – чаще всего к PCI-E, PCI или USB, и по значению на дисплее, который может быть 2-4-6-значным, вычисляют виновника.
Оказывается в моём мониторе есть ДИНАМИКИ :O
Впрочем, посткарты – это инструменты профессиональных ремонтников и домашним пользователям, как правило, не нужны. Но если вас интересует эта тема, желательно обзавестись (благо многие из них недороги), ведь спикеры, очевидно, в ближайшее время уйдут в историю, а хорошая посткарта прослужит много лет.
Понравилась статья? Оцените её:
Как подключать Speaker к мат. плате?
Данный вопрос может возникнуть у тех, у кого на материнской плате нет разъема, помеченного соответствующим обозначением. Забегая вперед отметим, что в 95% случаев этот разъем есть, просто он не подписан, как Speaker или SPK.
Назначение спикера
Начнем с того, что подключать Speaker совсем не обязательно. Компьютер и без него будет абсолютно нормально работать. Данное приспособление нужно лишь для диагностики неисправностей. Именно по количеству сигналов спикера (или по их отсутствию) можно понять в чем проблема и почему Ваш ПК не запускается.

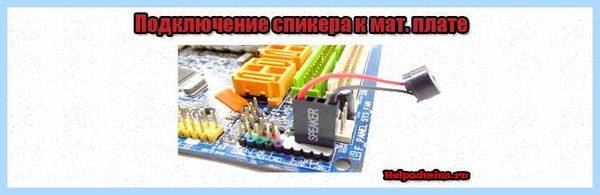

Куда подключить спикер к материнской плате

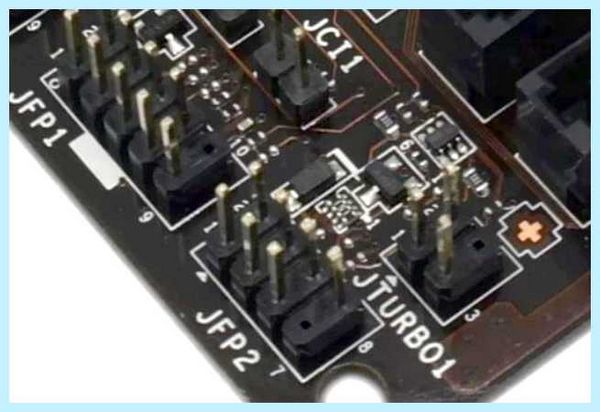

Если Вы все же решили его подключить, а найти обозначение Speak (SPK) на материнской плате не можете, то в этом случае нужно искать обозначение JFP2. Именно этот разъем служит для работы спикера.

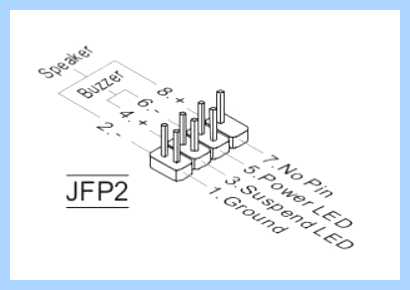

Распиновка 7-ми контактного jfp2, к которому подключается спикер и 3 контактный power_led
jfp2 для подключения спикера
В идеале нужно найти книжку, которая шла в комплекте с Вашей мат.платой. Именно в ней будут подробно описаны все разъемы, среди которых должен быть и разъем для Speaker.
В очень редких случаях может оказаться так, что разъем спикера попросту отсутствует. Так делают на некоторых малоразмерных и супер бюджетных платах.
Спикер, распаянный на мат. плате
А еще спикер бывает встроенный, то есть сразу распаянный на материнской плате.
