DVI — это стандартный интерфейс, чаще всего использующийся для вывода цифрового видеосигнала на ЖК-мониторы, за исключением самых дешевых. На фотографии показана довольно старая видеокарта с тремя разъёмами: D-Sub, S-Video и DVI. Существует три типа DVI-разъёмов: DVI-D (цифровой), DVI-A (аналоговый) и DVI-I (integrated — комбинированный или универсальный):

Как лучше подключить монитор: HDMI, DisplayPort или DVI

В этой статье мы разберем пять способов подключения монитора, какие у них есть недостатки и преимущества.

VGA

VGA — устаревший аналоговый формат, который до сих пор встречается даже на дорогих моделях мониторов. На видеокартах, наоборот, практически не используется, за исключением самых дешевых вариантов, которые годятся разве что для офисной работы. Современные игровые модели полностью перешли на другие стандарты.

Нажми, чтобы узнать больше

Подключение по VGA можно использовать, если нет альтернативы. Как правило, на самых недорогих мониторах есть только один вход — VGA. Чтобы подключить к нему современную видеокарту без аналогового выхода, понадобится специальный переходник.

Нажми, чтобы узнать больше

Так как это аналоговый интерфейс, разрешение сигнала зависит от длины, наличия экранирования и общего качества кабеля. В большинстве случаев стоит рассчитывать на разрешение 1920×1080 или 1600×1200 при частоте 60 Гц или выше. В продаже кабели могут обозначаться как VGA или SVGA.

DVI

DVI — более продвинутый интерфейс. Он может быть аналоговым (DVI-A), цифровым (DVI-D) или комбинированным (DVI-I). Дешевые переходники с DVI на VGA будут работать только в случае, если выходом DVI поддерживается аналоговый сигнал. В противном случае нужен переходник с преобразователем, который стоит дороже.

Нажми, чтобы узнать больше

По части качества картинки он превосходит VGA и позволяет работать в более высоких разрешениях. Кабель Dual Link поддерживает вывод сигнала с разрешением 2560×1600 и частотой 60 Гц.

DVI все еще встречается даже на современных игровых видеокартах вроде RTX 2060. Это удобно, если нужно вывести изображение на старый монитор без HDMI или DisplayPort.

HDMI

HDMI присутствует практически на любом современном телевизоре и на большинстве мониторов. Также на современных игровых видеокартах чаще всего есть хотя бы один порт HDMI. На сегодняшний день это один из самых распространенных способов передачи видео и аудиосигнала.

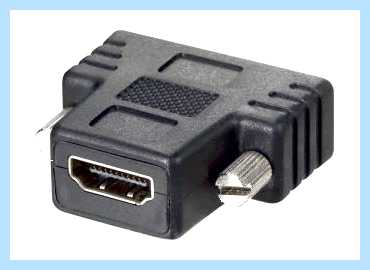

HDMI имеет совместимость с DVI (кроме аналогового) поэтому можно использовать недорогие переходники. Для вывода HDMI на VGA понадобится переходник с преобразователем сигнала.

Нажми, чтобы узнать больше

Параметры передаваемого сигнала зависят от версии интерфейса. Чаще всего встречаются ревизии 1.4 и 2.0, но в последнее время набирает популярность стандарт 2.1, о котором мы рассказывали в отдельной статье. Выбор версии зависит от того, какое разрешение и какая частота обновления вам нужны.

• 1.4 — 1080p@120Гц, 1440p@60Гц, 4К@30Гц;
• 2.0 — 1440p@120Гц, 4К@60Гц;
• 2.1 — 4К@120Гц, 8К@60Гц.

Мониторы с разрешением 1440p и частотой обновления экрана 120 Гц и выше довольно популярны. Поэтому для игровых компьютеров HDMI версии 1.4 уже может быть недостаточно. Кроме того, при подключении по HDMI мониторов и телевизоров с высокой частотой обновления нужно быть внимательным. Через HDMI максимальная частота при использовании адаптивной синхронизации может быть ниже максимальной частоты монитора. Например, вы не сможете использовать FreeSync при 144 Гц. Еще сложнее обстоят дела с поддержкой G-Sync. По HDMI адаптивная синхронизация NVIDIA работает только на дисплеях с версией HDMI 2.1.

Кабели HDMI версии не имеют (хотя иногда их все же указывают), вместо этого используются обозначения:

• high speed — для версии 1.4;
• premium — для версии 2.0;
• ultra high speed — для версии 2.1.

Версии HDMI обратно совместимы, но пропускная способность будет ограничена наименьшей ревизией. Нужно обязательно проверять версии интерфейсов на источнике и приемнике. Так, разъем HDMI 2.1 имеют далеко не все видеокарты. Например, видеокарты 20-й серии NVIDIA оснащены только версиями 2.0. То есть вы не сможете получить сигнал 4К@120Гц, даже если дисплей это поддерживает.

Так как сигнал цифровой, изображение не зависит от качества изготовления кабеля. Если дешевая и дорогая модели исправны и обеспечивают одинаковую заявленную пропускную способность, то разница в цене значения не имеет. Однако есть другие нюансы: при длине более 10 метров нужно использовать усилитель сигнала либо кабель с оптоволокном. Такие кабели имеют направленность, то есть один конец кабеля нужно вставлять строго в источник, а другой в приемник.

В целом, HDMI — это универсальный интерфейс, которым оснащается практически любая электроника от недорогих цифровых ТВ-приставок до игровых консолей и премиальной техники.

DisplayPort

DisplayPort — современный видеоинтерфейс, который чаще всего используется на видеокартах и мониторах. По характеристикам DisplayPort превосходит HDMI, поэтому игровые мониторы лучше подключать именно через него. Это наиболее беспроблемное и универсальное решение, которое обеспечит наилучшее разрешение при высокой частоте обновления экрана. DisplayPort имеет несколько ревизий, которые как и HDMI, определяют параметры передаваемого сигнала:

• 1.2 — 1440p@120Гц, 4К@60Гц;
• 1.3 / 1.4 — 4К@120Гц, 5К@60Гц;
• 2.0 — 5К@120Гц, 10К@60Гц;

Стоит учитывать, что длина кабелей DisplayPort проигрывает HDMI. Если оптические кабели HDMI могут достигать 100 метров и их легко найти в продаже за вменяемую цену, то DisplayPort чаще всего ограничивается 10 метрами. Хотя на Aliexpress все же можно найти кабель длиной 333 метра за безумные 226 000 рублей с учетом скидки. Отзывов о товаре нет.

Нажми, чтобы узнать больше

USB Type-C

Подключение через USB Type-C в основном используется в ноутбуках и других мобильных устройствах. Если устройство поддерживает передачу видеосигнала по Type-C, то вы можете подключить совместимый монитор. Что интересно, Type-C устанавливают даже на некоторые десктопные видеокарты.

При использовании USB Type-C важно понимать, что наличие соответствующего разъема не гарантирует, что через него можно вывести видео. Разъем — это физический формат коннектора и соответственно кабеля для него. Это справедливо также разъема D-SUB, который используется не только для вывода видео VGA, но и для передачи данных по стандарту RS-232. Подробнее об этом вы можете прочитать в статье «Зачем нужен разъем RS-232».

Как правило, если рядом с разъемом Type-C есть значок молнии (Thunderbolt 3) или DP, то вывод видео возможен. Такое подключение обеспечивает вполне конкурентоспособное качество сигнала. DisplayPort поддерживает вывод видео в формате до 8К@60Гц. То есть таким подключением можно пользоваться полноценно.

Нажми, чтобы узнать больше

Также можно вывести видео через переходник с Type-C на HDMI. Такой, например, есть для устройств Apple. Это удобно, так как можно одним кабелем подключить сразу всю необходимую периферию: от монитора до колонок и устройств ввода. Более того, можно еще и параллельно заряжать устройство.

Это тоже интересно:

• Что такое HDMI 2.1. И нужен ли он в 2021 году?
• Как настроить ПК для игр на 4K-телевизоре

Все виды разъемов у компьютерных мониторов

Приветствую, друзья и постоянные читатели! Для корректной работы монитора с компьютером требуется подключить его правильно. Разъемы мониторов, как и порты на видеокарте, бывают разными.

Сегодня мы рассмотрим какие бывают видео разъемы для подключения, их виды, как называется правильно каждый из них.

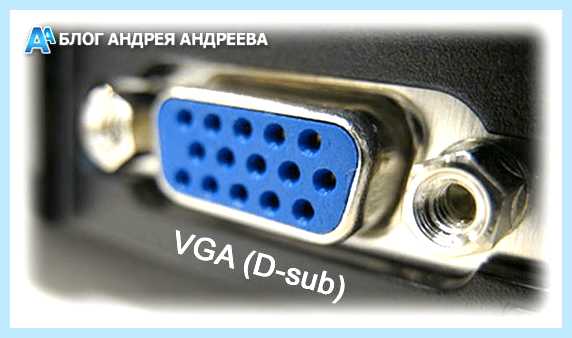

Vga (D-Sub)

Самый старый стандарт, спроектированный аж в 1987 году компанией IBM для компьютеров серии PS/2. Они были оборудованы графическим адаптером именно с таким разъемом и могли выдавать картинку размером до 640×480 пикселей. Такое разрешение экрана также обозначают аббревиатурой VGA.

Со временем мониторы становились больше по диагонали и росло их разрешение, однако этот аналоговый порт продолжали широко использовать до недавнего времени, в том числе на жидкокристаллических мониторах.

Особенности интерфейса VGA

• Для маркировки использовался преимущественно синий цвет;
• Передача только видеосигнала (для передачи звука следует использовать аудио кабель, подключенный к звуковой плате);
• Поддержка прочих устройств, кроме мониторов – например, проекторов.

Вопреки распространенному заблуждению, такой стандарт пока еще рано «хоронить»: за 30 лет его существования выпущено колоссальное количество совместимых устройств, многие из которых при соблюдении условий можно эксплуатировать еще как минимум десяток лет.Да, производители мониторов постепенно уходят от такого формата, внедряя более современные. Не найдете вы его и в топовых видеокартах. А вот в бюджетных графических ускорителях этот порт по-прежнему продолжает использоваться, несмотря на определенные недостатки.

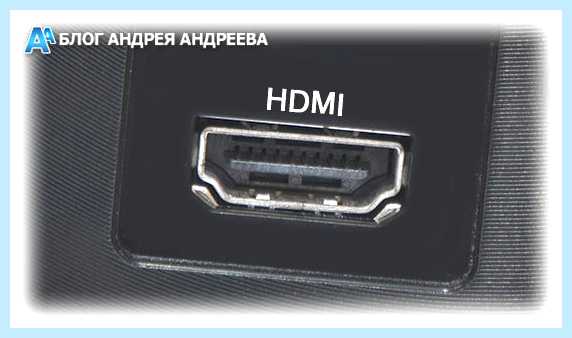

HDMI

Сегодня считается одни из наиболее востребованных и популярных интерфейсов: с HDMI

Как подключить старый VGA монитор к новой видеокарте?

выпускаются как мониторы, так и ЖК телевизоры и плазменные панели, а также лазерные проекторы, ТВ ресиверы и прочая видеотехника. Особенности формата:

• Не имеет цветовой маркировки;

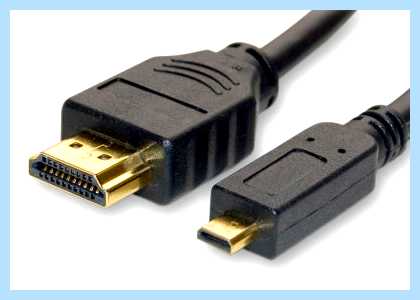

• Существует несколько типов разъемов HDMI с разными габаритами;
• Передает как изображение, так и звук, в том числе 3D эффекты, с поддержкой разрешения до 4К;
• При использовании кабеля длиной до 10 метров не требуется дополнительный усилитель сигнала;
• Пропускная способность интерфейса до 48 Гбит/с.

Если компьютер или ноутбук, а также монитор или другое устройство вывода информации, имеет разъем HDMI, все подключение сводится к подбору соответствующего кабеля, который попросту невозможно вставить неправильно.

Рекомендую ориентироваться именно на этот формат, так как такой слот есть в любом современном мониторе или графическом ускорителе.

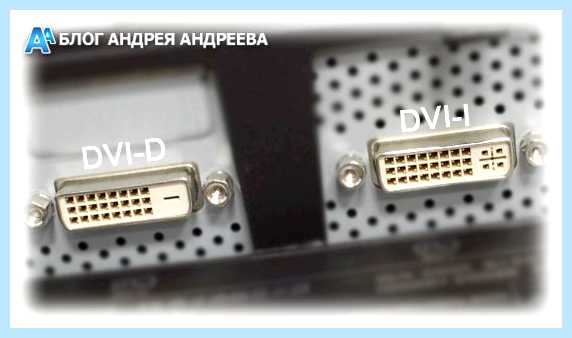

DVI

Цифро-аналоговый интерфейс, спроектированный в 1999 году. За 20 лет претерпел несколько изменений, однако продолжает широко использоваться в компьютерной и видеотехнике. Особенности DVI:

• Обычно маркируется белым или желтым цветом;
• Передает только изображение с разрешением до 1920×1080 (Full HD);
• Существует несколько модификаций, которые отличаются между собой типом блокировочного ключа и не являются совместимыми;

• Поддерживает передачу сигнала через кабель, длиной до 61 м без необходимости использования дополнительного усилителя;
• Большая подверженность сигнала помехам по сравнению с HDMI, если рядом находятся источники электромагнитного излучения.

BNC

Коаксиальный радиочастотный разъем, который служит для соединения между собой разнообразного оборудования. Оборудован фиксатором байонетного типа и использует коаксиальный кабель диаметром до 8 мм, с волновым сопротивлением до 75 Ом.

Разъем широко используется для прокладки локальных сетей или, например, подключения спутниковой тарелки к ТВ тюнеру, однако в сфере передачи видеосигнала от видеокарты на монитор распространения фактически не получил.

Даже не стоит рассматривать такой вариант: вряд ли вам удастся найти современный монитор или графический адаптер, оборудованный таким портом.

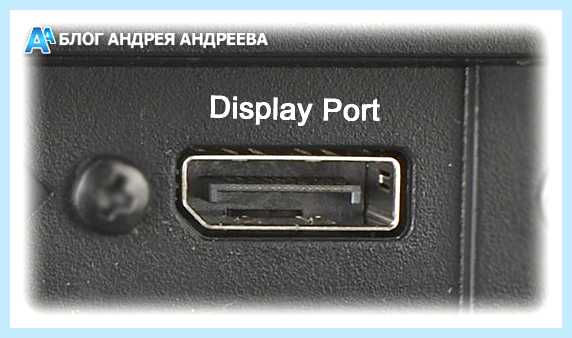

Display Port

Стандарт для цифровых мониторов, принятый в 2006 году. На сегодняшний день самый новый и совершенный из всех перечисленных ранее стандартов. Может использоваться для соединения с компьютером как монитора, так и домашнего кинотеатра. Особенности интерфейса:

• Поддержка до четырех мониторов одновременно и нескольких независимых потоков;
• Передача данных на скорости до 21,6 Гбит/с;
• Максимальное разрешение изображения до 8К;
• Использование порта не требует наличия DRM (средств защиты авторских прав), затрудняющих передачу или копирование данных.

Прочие вопросы

Логично, что на ответ, какой лучше разъем из всех вышеперечисленных, ответ однозначный: Display Port – как наиболее современный и отвечающий всем требованиям.

По поводу DVI и HDMI однозначного мнения специалистов не сложилось, однако HDMI обрел большую популярность. VGA же, как морально устаревший, всерьез рассматривать не стоит.

При покупке новой видеокарты может оказаться, что на старом мониторе нет разъема, который подходит для подключения монитора: например, ваш дисплей подключается через DVI, а вы приобрели мощный графический ускоритель с парой слотов HDMI.

При этом монитор еще работает «как часы», и менять его пока не хочется.

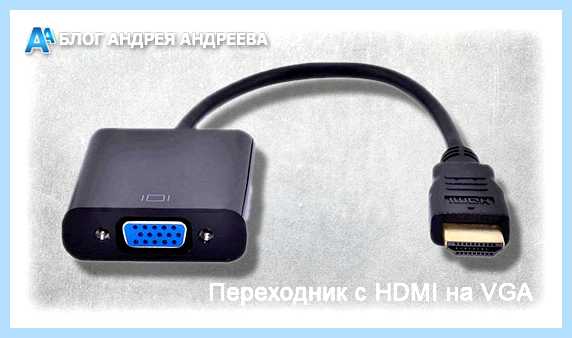

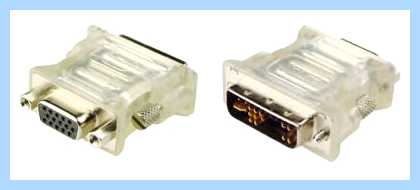

Не стоит расстраиваться: существует множество адаптеров, с помощью которых можно «подружить» физически несовместимые коннекторы.При этом нужен не переходник, а именно адаптер (разница в цене составляет всего пару долларов), который обеспечит адекватную передачу сигнала RGB без искажений.

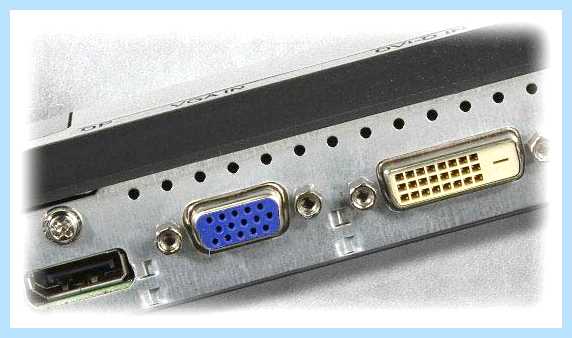

Как узнать разъем? Да очень просто: они все отличаются настолько, что спутать их попросту невозможно. Достаточно найти в интернете картинку с изображением всех актуальных портов, чтобы запомнить их вид раз и навсегда.

И последнее: зачем на мониторе USB и используется ли он для передачи видеопотока? Эксперименты проводились, однако распространения такая технология не получила, так как не дотягивает по параметрам до существующих стандартов.

Мониторы же иногда оснащают ими для возможности подключения дополнительного оборудования: например, вентилятора или светильника, чтобы не занимать соответствующие порты компьютера.

Также советую ознакомиться с видами кабелей для монитора и на что влияет его герцовка. О том, где лучше всего покупать комплектующие можете почитать здесь.

И на этом все. Если у вас остались дополнительные вопросы. Не стесняйтесь и задавайте их в комментариях. Буду благодарен всем, кто поделится этой публикацией в социальных сетях. До завтра!

С уважением, автор блога Андрей Андреев

Руководство покупателя игровой видеокарты

На выбор видеокарты также может повлиять и имеющийся или предполагаемый к приобретению монитор. Или даже мониторы (во множественном числе). Так, для современных LCD-мониторов с цифровыми входами очень желательно, чтобы на видеокарте был разъём DVI, HDMI или DisplayPort. К счастью, на всех современных решениях сейчас есть такие порты, а зачастую и все вместе. Ещё одна тонкость заключается в том, что если требуется разрешение выше 1920×1200 по цифровому выходу DVI, то обязательно нужно подключать видеокарту к монитору при помощи разъёма и кабеля с поддержкой Dual-Link DVI. Впрочем, сейчас с этим проблем уже нет. Рассмотрим основные разъёмы, использующиеся для подключения устройств отображения информации.

Аналоговый D-Sub разъём (также известен как VGA —выход или DB-15F )

Выходы видеокарты для подключения кабеля монитора

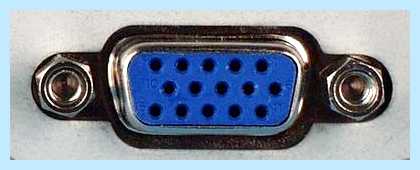

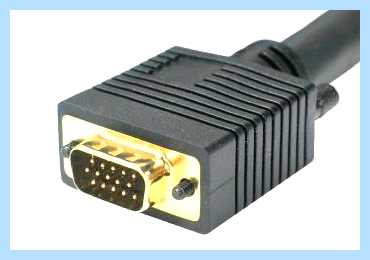

Это давно известный всем и привычный 15-контактный разъём для подключения аналоговых мониторов. Сокращение VGA расшифровывается как video graphics array (массив пикселей) или video graphics adapter (видеоадаптер). Разъём предназначен для вывода аналогового сигнала, на качество которого может влиять множество разных факторов, таких, как качество RAMDAC и аналоговых цепей, поэтому качество получаемой картинки может отличаться на разных видеокартах. Кроме того, в современных видеокартах качеству аналогового выхода уделяется меньше внимания, и для получения чёткой картинки на высоких разрешениях лучше использовать цифровое подключение.

Разъёмы D-Sub были фактически единственным стандартом до времени широкого распространения LCD-мониторов. Такие выходы и сейчас часто используются для подключения LCD-мониторов, но лишь бюджетных моделей, которые плохо подходят для игр. Для подключения современных мониторов и проекторов рекомендуется использовать цифровые интерфейсы, одним из наиболее распространенных из которых является DVI.

Разъём DVI (вариации: DVI-I и DVI-D )

DVI — это стандартный интерфейс, чаще всего использующийся для вывода цифрового видеосигнала на ЖК-мониторы, за исключением самых дешевых. На фотографии показана довольно старая видеокарта с тремя разъёмами: D-Sub, S-Video и DVI. Существует три типа DVI-разъёмов: DVI-D (цифровой), DVI-A (аналоговый) и DVI-I (integrated — комбинированный или универсальный):

DVI-D — исключительно цифровое подключение, позволяющее избежать потерь в качестве из-за двойной конвертации цифрового сигнала в аналоговый и из аналогового в цифровой. Этот тип подключения предоставляет максимально качественную картинку, он выводит сигнал только в цифровом виде, к нему могут быть подключены цифровые LCD-мониторы с DVI-входами или профессиональные ЭЛТ-мониторы со встроенным RAMDAC и входом DVI (весьма редкие экземпляры, особенно сейчас). От DVI-I этот разъём отличается физическим отсутствием части контактов, и переходник DVI-to-D-Sub, о котором речь пойдет далее, в него не воткнуть. Чаще всего этот тип DVI применяется в системных платах с интегрированным видеоядром, на видеокартах он встречается реже.

DVI-A — это довольно редкий тип аналогового подключения по DVI, предназначенного для вывода аналогового изображения на ЭЛТ-приемники. В этом случае сигнал ухудшается из-за двойного цифрово-аналогового и аналогово-цифрового преобразования, его качество соответствует качеству стандартного VGA-подключения. В природе почти не встречается.

DVI-I — это комбинация двух вышеописанных вариантов, способная на передачу как аналогового сигнала, так и цифрового. Этот тип применяется в видеоплатах наиболее часто, он универсален и при помощи специальных переходников, идущих в комплекте поставки большинства видеокарт, к нему можно подключить также и обычный аналоговый ЭЛТ-монитор со входом DB-15F. Вот как выглядят эти переходники:

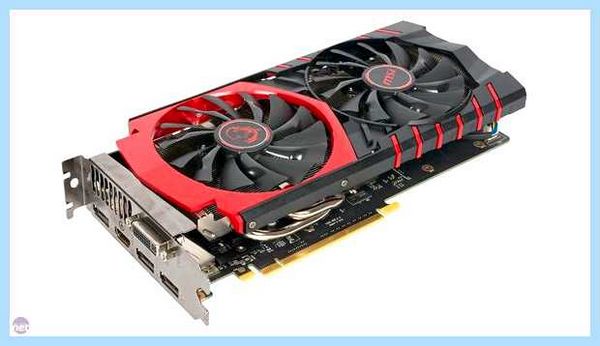

Во всех современных видеокартах есть хотя бы один DVI-выход, а то и два универсальных разъёма DVI-I. D-Sub чаще всего отсутствуют (но их можно подключать при помощи переходников, см. выше), кроме, опять же, бюджетных моделей. Для передачи цифровых данных используется или одноканальное решение DVI Single-Link, или двухканальное — Dual-Link. Формат передачи Single-Link использует один TMDS-передатчик (165 МГц), а Dual-Link — два, он удваивает пропускную способность и позволяет получать разрешения экрана выше, чем 1920×1080 и 1920×1200 на 60 Гц, поддерживая режимы очень высокого разрешения, вроде 2560×1600. Поэтому для самых крупных LCD-мониторов с большим разрешением, таких как 30-дюймовые модели, а также мониторов, предназначенных для вывода стереокартинки, обязательно будет нужна видеокарта с двухканальным выходом DVI Dual-Link или HDMI версии 1.3.

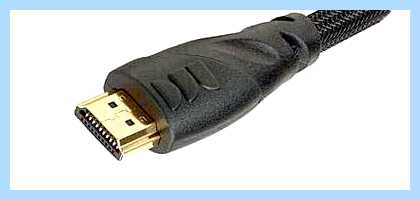

В последнее время широкое распространение получил новый бытовой интерфейс — High Definition Multimedia Interface. Этот стандарт обеспечивает одновременную передачу визуальной и звуковой информации по одному кабелю, он разработан для телевидения и кино, но и пользователи ПК могут использовать его для вывода видеоданных при помощи HDMI-разъёма.

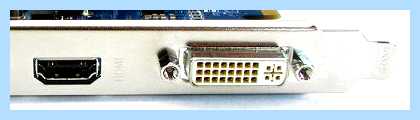

На фото слева — HDMI, справа — DVI-I. HDMI-выходы на видеокартах сейчас встречаются уже довольно часто, и таких моделей всё больше, особенно в случае видеокарт, предназначенных для создания медиацентров. Просмотр видеоданных высокого разрешения на компьютере требует видеокарты и монитора, поддерживающих систему защиты содержимого HDCP, и соединенных кабелем HDMI или DVI. Видеокарты не обязательно должны нести разъём HDMI на борту, в остальных случаях подключение HDMI-кабеля осуществляется и через переходник на DVI:

HDMI — это очередная попытка стандартизации универсального подключения для цифровых аудио- и видеоприложений. Оно сразу же получило мощную поддержку со стороны гигантов электронной индустрии (в группу компаний, занимающихся разработкой стандарта, входят такие компании, как Sony, Toshiba, Hitachi, Panasonic, Thomson, Philips и Silicon Image), и большинство современных устройств вывода высокого разрешения имеет хотя бы один такой разъём. HDMI позволяет передавать защищенные от копирования звук и изображение в цифровом формате по одному кабелю, стандарт первой версии основывается на пропускной способности 5 Гбит/с, а HDMI 1.3 расширил этот предел до 10,2 Гбит/с.

HDMI 1.3 — это обновленная спецификация стандарта с увеличенной пропускной способностью интерфейса, увеличенной частотой синхронизации до 340 МГц, что позволяет подключать дисплеи высокого разрешения, поддерживающие большее количество цветов (форматы с глубиной цвета вплоть до 48 бит). Новой версией спецификации определяется и поддержка новых стандартов Dolby для передачи сжатого звука без потерь в качестве. Кроме этого, появились и другие нововведения, в спецификации 1.3 был описан новый разъём mini-HDMI, меньший по размеру по сравнению с оригинальным. Такие разъёмы также используются на видеокартах.

HDMI 1.4b — это последняя новая версия данного стандарта, вышедшая не так давно. В HDMI 1.4 появились следующие основные нововведения: поддержка формата стереоотображения (также называемого «3D») с поочередной передачей кадров и активными очками для просмотра, поддержка Fast Ethernet-соединения HDMI Ethernet Channel для передачи данных, реверсивный аудиоканал, позволяющий передавать цифровой звук в обратном направлении, поддержка форматов разрешения 3840×2160 до 30 Гц и 4096×2160 до 24 Гц, поддержка новых цветовых пространств и самый маленький разъём micro-HDMI.

В HDMI 1.4a поддержка стереоотображения была значительно улучшена, появились новые режимы Side-by-Side и Top-and-Bottom в дополнение к режимам спецификации 1.4. И наконец, совсем свежее обновление стандарта HDMI 1.4b произошло буквально несколько недель назад, и нововведения этой версии пока неизвестны широкой публике, да и устройств с его поддержкой пока что на рынке нет.

Собственно, наличие именно разъёма HDMI на видеокарте необязательно, во многих случаях его может заменить переходник с DVI на HDMI. Он несложен и поэтому прилагается в комплекте большинства современных видеокарт. Мало того, современные GPU имеют встроенный аудиочип, необходимый для поддержки передачи звука по HDMI. На всех современных видеокартах AMD и NVIDIA нет необходимости во внешнем аудиорешении и соответствующих соединительных кабелях, и передавать аудиосигнал с внешней звуковой карты не нужно.

Передача видео- и аудиосигнала по одному HDMI-разъёму востребована прежде всего на картах среднего и низшего уровней, которые устанавливают в маленькие и тихие баребоны, используемые в качестве медиацентров, хотя и в игровых решениях HDMI применяется часто, во многом из-за распространения бытовой техники с такими разъёмами.

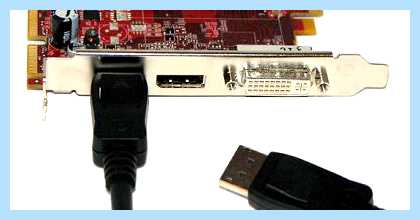

Постепенно, в дополнение к распространенным видеоинтерфейсам DVI и HDMI, на рынке появляются решения с интерфейсом DisplayPort. Single-Link DVI передаёт видеосигнал с разрешением до 1920×1080 пикселей, частотой 60 Гц и 8 бит на компоненту цвета, Dual-Link позволяет передавать 2560×1600 на частоте 60 Гц, но уже 3840×2400 пикселей при тех же условиях для Dual-Link DVI недоступны. У HDMI почти те же ограничения, версия 1.3 поддерживает передачу сигнала с разрешением до 2560×1600 точек с частотой 60 Гц и 8 бит на компоненту цвета (на более низких разрешениях — и 16 бит). Хотя максимальные возможности у DisplayPort немногим выше, чем у Dual-Link DVI, лишь 2560×2048 пикселей при 60 Гц и 8 бит на цветовой канал, но у него есть поддержка 10-битного цвета на канал при разрешении 2560×1600, а также 12 бит для формата 1080p.

Первая версия цифрового видеоинтерфейса DisplayPort была принята VESA (Video Electronics Standards Association) весной 2006 года. Она определяет новый универсальный цифровой интерфейс, не подлежащий лицензированию и не облагаемый выплатами, предназначенный для соединения компьютеров и мониторов, а также другой мультимедийной техники. В группу VESA DisplayPort, продвигающую стандарт, входят крупные производители электроники: AMD, NVIDIA, Dell, HP, Intel, Lenovo, Molex, Philips, Samsung.

Основным соперником DisplayPort является разъём HDMI с поддержкой защиты от записи HDCP, хотя он предназначен скорее для соединения бытовых цифровых устройств, вроде плееров и HDTV-панелей. Ещё одним конкурентом раньше можно было назвать Unified Display Interface — менее дорогую альтернативу разъёмам HDMI и DVI, но основной её разработчик, компания Intel, отказалась от продвижения стандарта в пользу DisplayPort.

Отсутствие лицензионных выплат важно для производителей, ведь за использование в своей продукции интерфейса HDMI они обязаны выплачивать лицензионные сборы организации HDMI Licensing, которая затем делит средства между держателями прав на стандарт: Panasonic, Philips, Hitachi, Silicon Image, Sony, Thomson и Toshiba. Отказ от HDMI в пользу аналогичного «бесплатного» универсального интерфейса сэкономит производителям видеокарт и мониторов приличные средства — понятно, почему им DisplayPort понравился.

Технически, разъём DisplayPort поддерживает до четырёх линий передачи данных, по каждой из которых можно передавать 1,3, 2,2 или 4,3 гигабит/с, всего до 17,28 гигабит/с. Поддерживаются режимы с глубиной цвета от 6 до 16 бит на цветовой канал. Дополнительный двунаправленный канал, предназначенный для передачи команд и управляющей информации, работает на скорости 1 мегабит/с или 720 мегабит/с и используется для обслуживания работы основного канала, а также передачи сигналов VESA EDID и VESA MCCS. Также, в отличие от DVI, тактовый сигнал передаётся по сигнальным линиям, а не отдельно, и декодируется приёмником.

DisplayPort имеет опциональную возможность защиты контента от копирования DPCP (DisplayPort Content Protection), разработанную компанией AMD и использующую 128-битное AES-кодирование. Передаваемый видеосигнал несовместим с DVI и HDMI, но по спецификации допускается их передача. На данный момент DisplayPort поддерживает максимальную скорость передачи данных 17,28 гигабит/с и разрешение 3840×2160 при 60 Гц.

Основные отличительные особенности DisplayPort: открытый и расширяемый стандарт; поддержка форматов RGB и YCbCr; поддержка глубины цвета: 6, 8, 10, 12 и 16 бит на цветовую компоненту; передача полного сигнала на 3 метра, а 1080p — на 15 метров; поддержка 128-битного AES-кодирования DisplayPort Content Protection, а также 40-битного High-bandwidth Digital Content Protection (HDCP 1.3); бо́льшая пропускная способность по сравнению с Dual-Link DVI и HDMI; передача нескольких потоков по одному соединению; совместимость с DVI, HDMI и VGA при помощи переходников; простое расширение стандарта под изменяющиеся потребности рынка; внешнее и внутреннее присоединение (подсоединение LCD-панели в ноутбуке, замена внутренним LVDS-соединениям).

Обновленная версия стандарта — 1.1, появилась через год после 1.0. Её нововведениями стала поддержка защиты от копирования HDCP, важная при просмотре защищенного контента с дисков Blu-ray и HD DVD, и поддержка волоконно-оптических кабелей в дополнение к обычным медным. Последнее позволяет передавать сигнал на ещё бо́льшие расстояния без потерь в качестве.

В DisplayPort 1.2, утверждённом в 2009 году, была вдвое увеличена пропускная способность интерфейса, до 17,28 гигабит/с, что позволило поддержать более высокие разрешения, частоту обновления экрана и глубину цвета. Также именно в 1.2 появилась поддержка передачи нескольких потоков по одному соединению для подключения нескольких мониторов, поддержка форматов стереоотображения и цветовых пространств xvYCC, scRGB и Adobe RGB. Появился и уменьшенный разъём Mini-DisplayPort для портативных устройств.

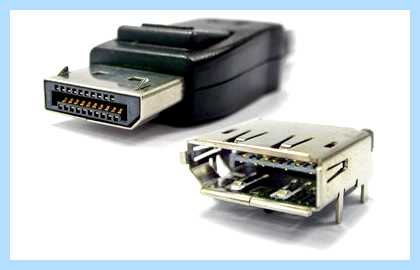

Полноразмерный внешний разъём DisplayPort имеет 20 контактов, его физический размер можно сравнить со всем известными разъёмами USB. Новый тип разъёма уже можно увидеть на многих современных видеокартах и мониторах, внешне он похож и на HDMI, и на USB, но также может быть оснащён защёлками на разъёмах, аналогичным тем, что предусмотрены в Serial ATA.

Перед тем как AMD купила компанию ATI, последняя сообщила о поставках видеокарт с разъёмами DisplayPort — уже в начале 2007 года, но слияние компаний отодвинуло это появление на какое-то время. В дальнейшем AMD объявила DisplayPort стандартным разъёмом в рамках платформы Fusion, подразумевающей унифицированную архитектуру центрального и графического процессоров в одном чипе, а также будущих мобильных платформ. NVIDIA не отстаёт от соперника, выпуская широкий ассортимент видеокарт с поддержкой DisplayPort.

Из производителей мониторов, объявивших о поддержке и анонсировавших DisplayPort-продукты, первыми стали Samsung и Dell. Естественно, такую поддержку получили сначала новые мониторы с большим размером диагонали экрана и высоким разрешением. Существуют переходники DisplayPort-to-HDMI и DisplayPort-to-DVI, а также DisplayPort-to-VGA, преобразующий цифровой сигнал в аналоговый. То есть даже в случае присутствия на видеокарте исключительно разъёмов DisplayPort, их можно будет подключить к любому типу монитора.

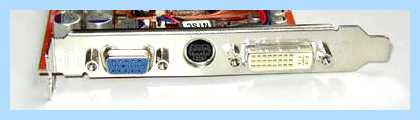

Кроме вышеперечисленных разъёмов, на старых видеокартах также иногда встречаются композитный разъём и S-Video (S-VHS) с четырьмя или семью штырьками. Чаще всего они используются для вывода сигнала на устаревшие аналоговые телевизионные приемники, и даже на S-Video композитный сигнал зачастую получают смешиванием, что негативно влияет на качество картинки. S-Video лучше по качеству, чем композитный «тюльпан», но оба они уступают компонентному выходу YPbPr. Такой разъём есть на некоторых мониторах и телевизорах высокого разрешения, сигнал по нему передается в аналоговой форме и по качеству сравним с интерфейсом D-Sub. Впрочем, в случае современных видеокарт и мониторов обращать внимание на все аналоговые разъёмы просто не имеет никакого смысла.
