Windows 7 на ssd m2

Содержание

Windows 7 не видит SSD на разъёме М2 на маме
- Комментарии 12
Апгрейд по-чёрному: запускаем NVMe SSD в Windows 7 и 10
Установка Windows 7 x64 на SSD M.2
Решение

Для Ксеонов у Asus есть отдельный класс материнских плат.

Windows 7 не видит SSD на разъёме М2 на маме

При первой установке самой винды, эта самая Windows 7 не видит SSD Samsung 960 на разъёме М2 на материнской плате Asus X99. В биосе всё определяется. Просит установить драйвер диска. Попытки найти нужный драйвер на диске от материнки не увенчались успехом. Может кто-то уже сталкивался? Может особый драйвер нужен? Какой?

Или попробовать поставить винду на обычный HDD, а потом уже в винде ловить SSD? Может он не отформатированный?

10 мая 2018
Поделиться:

Комментарии 12

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Скачайте сборки windows 7 от OVGorskiy или SmokieBlahBlah. Там таких проблем не будет.
Ну или же в своем дистрибутиве подмените boot.wim на boot.wim от win10

Пока трахался с ССД, кажется умудрился сжечь установленный в сокет и накрытый кулером процессор. То всё грузилось, а теперь не проходит загрузочный тест и всё. Горит лампа и 00 на индикаторе ошибок. Неужели я накрыл Ксеон?

Он вообще может сгореть от случайного касания к радиатору кулера?

От того, что Вы трогали радиатор — процессор сгореть не мог. Смотрите описание ошибок к материнской плате.
Как вариант — могло накопиться статическое напряжение. Нужно на некоторое время оставить блок НЕ включенным в розетку

Код 00 не используется. Машина реагирует так, как будто процессора нет или он сгорел. Пока основная версия — проблемы из-за того, что его нет в списке одобренных Асусом. Замена блока питания роли не играет.

Скорее сгорел или сам сокет или что-то другое в материнке, например мосты. Спалить процессор — нужно сильно постараться

Вообще, Asus X99 позиционируется как материнская плата для игровых ПК. И было бы уместнее в неё вставлять процессор для десктопных систем — Intel Core I7

Для Ксеонов у Asus есть отдельный класс материнских плат.

Он вообще может сгореть от случайного касания к радиатору кулера?

Проц сгореть не мог точно, во первых при перегреве сработает внутренний датчик температуры и его отрубит по питанию. Пост 00 правильно говорят — материнская плата не видит камень. Убить xeon обычной статикой? не смешите меня, скорее вы убьете материнку, чем процессор.

Я уже ничему не удивлюсь. Столько компов собрал — никогда ничего не было, а тут … Всё работало! Процессор нагрелся до 43 градусов, никакого перегрева не было. Но дёрнуло меня пощупать радиатор кулера. Разряд какой-то статический всё-таки был. После чего всё накрылось.

Во втором сервисе приговорили всё, что могло сгореть на плате по питанию. На 16000р!

ествествено, потому как драйверы надо подкидывать. Читайте тему forum.ixbt.com/topic.cgi?id=22:90276 Вроде в интернетах все давно разжевано. Или ищите уже образ Windows 7 с интегрированной поддержкой NVMe. В отличие от 7ки — в дистрибутив Windows 8.1 и 10 они уже интегрированы.

Апгрейд по-чёрному: запускаем NVMe SSD в Windows 7 и 10

Мы рассмотрим преимущества логического интерфейса NVMe новой спецификации 1.3 на примере твердотельного накопителя формата M.2 из обновлённой серии WD Black SN750. Заодно покажем, как сделать «невозможное» и использовать современные SSD на старых компьютерах.

Над контроллером и чипами памяти этой серии трудились инженеры одной команды, так что модель обещает быть интересной сама по себе. Для чистоты эксперимента тесты выполнялись параллельно в Windows 10 Enterprise v.1803 и Windows 7 SP1 x64.

Справка «Компьютерры»

Как подружить любой NVMe SSD c Windows 7 SP1 x64? Для этого нужно установить два патча, которые добавляют в «семёрку» поддержку современных твердотельных накопителей с логическим интерфейсом NVMe. Microsoft внезапно™ убрала их со своего сайта, стимулируя переход на «десятку». Поэтому вот [копии KB3087873 + KB2990941] и контрольные суммы (хеши MD5) для проверки их целостности.

Вдохни новую жизнь в древнее железо!

KB3087873: 86DB9E6A7667ACD09C091CCE02C23586

KB2990941: AFFFE9C2CC56FA6565839D9CA44E21DB

Пропатченная Windows 7 SP1 x64 может использовать NVMe SSD как обычные накопители, но неспособна считывать их расширенные атрибуты через API. Поэтому возникают сложности с оценкой атрибутов SMART. На повседневной работе это никак не сказывается. Забегая вперёд, отмечу, что даже скорости в седьмой винде получаются практически такими же, как в «десятке», если накопителю не требуется специфический драйвер (как раз наш случай). Если на вашей материнке нет разъёма M.2 (NGFF), то установите SSD в переходник M.2 – PCI-E x4.

Он выглядит примерно так.

# Технические характеристики

В серии SN750 присутствуют модели объёмом от 250 Гб до 2 Тб. Самые шустрые – терабайтные накопители WDS100T3X0C и WDS100T3XHC (бука «H» расшифровывается heatsink и указывает на наличие радиатора). Именно их характеристики указываются на коробке любого экземпляра.

Вот краткие спецификации предоставленной на обзор модели WDS500G3X0C без радиатора:

форм-фактор: M.2 2280;
логический интерфейс: NVMe 1.3;
расположение чипов: одностороннее (легче установить в компактные системы);
буфер SDRAM: DDR4-2400, 512 Мб;
ресурс записи: 300 Тб (600 P/E циклов на ячейку)
неформатированная ёмкость: 500 107 862 016 байт
среднее время наработки на отказ: 1,75 млн. часов
размеры: 80 х 22 х 2,4 мм
масса: 7,5 г.

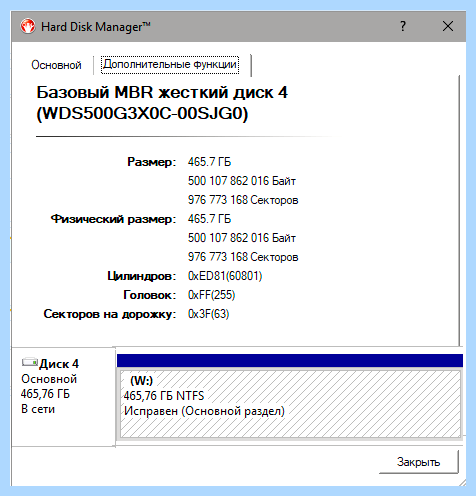

После создания одного раздела NTFS доступный пользователю объём составляет 465,76 Гб. Около 2% занимает служебная область (over-provisioning), ещё немного теряется при форматировании, а остальное «съедает» разница между двоичной и десятичной системой счисления. В итоге полезный объём оказывается на 18 гигабайт больше по сравнению с другими SSD, выпускаемыми с паспортной ёмкостью 480 Гб.

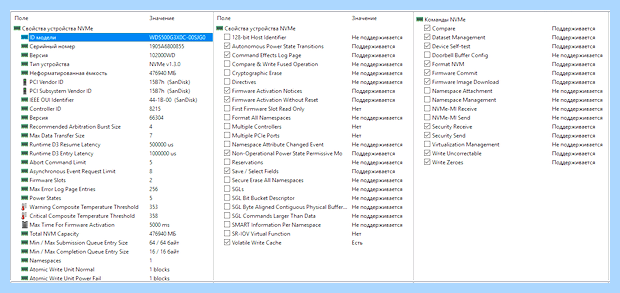

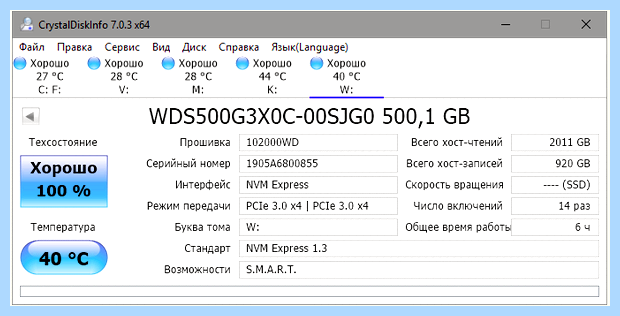

Наиболее полные характеристики можно посмотреть в программе AIDA64.

# WD Black SN750 под микроскопом

По привычке хотел написать «проведём вскрытие», но в данном случае вскрывать нечего – разве что снять наклейку и посмотреть маркировку чипов под ней с небольшим увеличением. Так и сделаем!

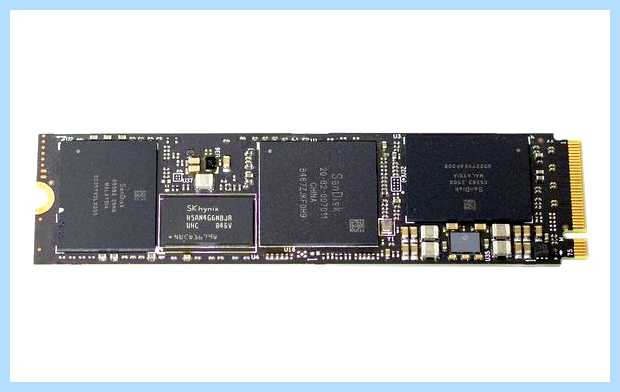

Посередине платы находится фирменный контроллер SanDisk 20-82-007011. Как вы наверняка помните, в 2016 году Western Digital купила SanDisk. Поэтому не удивительно, что на WD Black SN750 мы видим 28-нм восьмиканальный чип «дочки» концерна WD. Правда, в тестируемой нами 500-гигабайтной модели задействовано всего два канала.

Зато контроллер помимо трёх процессорных ядер архитектуры ARM Cortex-R содержит дополнительные модули, реализующие на аппаратном уровне те функции ускорения, которые у других выполняются драйверами. За чтение флэш-памяти и начальную коррекцию ошибок в контроллере отвечают отдельные вычислительные блоки, разгружая ядра ARM для более ресурсоёмких операций. Поэтому специфичного драйвера для WD Black SN750 не требуется, он работает с универсальным.

Слева и справа от контроллера находятся две микросхемы флэш-памяти SanDisk 05563 256G. Это сборки по восемь 256-гигабитных 64-слойных чипов TLC 3D NAND третьего поколения (BiSC3). Они были крайне популярны в 2018 году, а сейчас производители массово внедряют микросхемы памяти четвёртого поколения (BiSC4, 96 слоёв) и одновременно анонсируют скорый выход BiSC5 (128 слоёв).

Многослойные чипы хороши с точки зрения более высокой плотности хранения данных и удешевления массового производства, однако наращивание слоёв негативно влияет на стабильность показателей ячеек и ресурс их перезаписи.

Так или иначе, WD даёт на этот накопитель пятилетнюю гарантию, а морально устаревшие BiSC3 сейчас выглядят разумным компромиссом. Каких-то проблем с компактным размещением больших объёмов с ними тоже не наблюдается. В серии WD Black SN750 есть даже двухтерабайтные модели!

Между контроллером и одним из модулей памяти находится микросхема H5AN4G6NBJR производства SK Hynix. Это SDRAM-буфер стандарта DDR4, имеющий объём 512 Мб и работающей на частоте 2400 МГц с таймингами 17-17-17.

Основная роль этого буфера – ускорить трансляцию адресов, поэтому его объём подбирается исходя из ёмкости самого SSD. Дополнительные мегабайты погоды не сделают, а вот за высокую частоту производителю большое спасибо! Обычно с ростом тактовой частоты повышается и нагрев, но здесь беспокоиться не о чем. Допустимая работа модуля DDR4 составляет 95°С.

Это на 10 градусов ниже критической температуры контроллера и на 25°С выше той, на которой SSD начинает сбрасывать частоты во избежание перегрева.

Кстати говоря, контроллер SanDisk 20-82-007011 применяет двухуровневый троттлинг согласно спецификациям NVMe 1.3. При температуре выше 70°С он сначала пропускает единичные такты, а затем снижает эффективную частоту сильнее, и только если температура продолжает расти.

На практике ни того, ни другого обычно не происходит. В наших тестах максимально зарегистрированная температура WD Black SN750 составила 48°С при 22°C за бортом. Никакого дополнительного охлаждения не использовалось, просто рядом со слотом M.2 не было дискретной видюхи, которая обычно нагревает всё вокруг.

Едва заметный чип под вторым модулем памяти – схема управления питанием со встроенным стабилизатором. Опознать её по маркировке у нас не получилось, но результат её работы великолепен. Накопитель моментально переключается между состоянием простоя и максимальным быстродействием, радует скоростями и практически не греется. Возможно, благодарить за это стоит и новые спецификации NVMe, предусматривающие продвинутые режимы управления питанием.

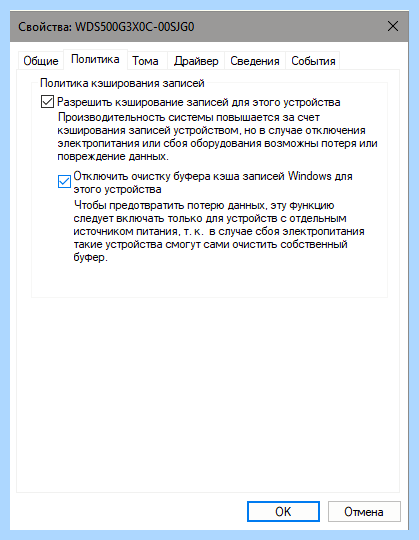

Если у вас ноутбук или компьютер, подключённый через ИБП, то для максимальной производительности SSD компания Western Digital рекомендует отключить очистку буфера кэша записей Windows и функции энергосбережения в свойствах накопителя.

Последнее также можно выполнить, включив режим Gaming Mode в фирменной утилите SSD Dashboard. Помимо этого она предоставит информацию о текущем состоянии накопителя, обновит прошивку и покажет степень его износа. Также в ней есть функция мониторинга текущей производительности SSD, чем мы и воспользуемся в тестах.

# Тесты реальные и синтетические

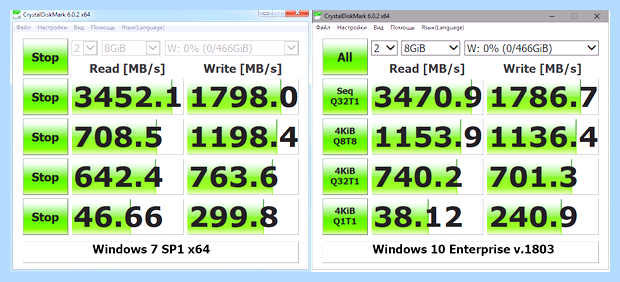

По негласной традиции начнём со скриншотов Crystal Disk Benchmark. Большие (во всех смыслах) цифры этого бенчмарка очень радуют обозревателей и покупателей.

Внушительные значения полностью соответствуют заявлению производителя о скоростных характеристиках SSD. Действительно, он демонстрирует «до 3470 Мб/с» и даже чуть выше. При этом не стоит забывать, что CrystalDiskMark – хитрая программа. Она фиксирует максимальный результат чтения из SLC-кэша, которому в реальной жизни соответствует начало операций с файлами, превышающими его размер.

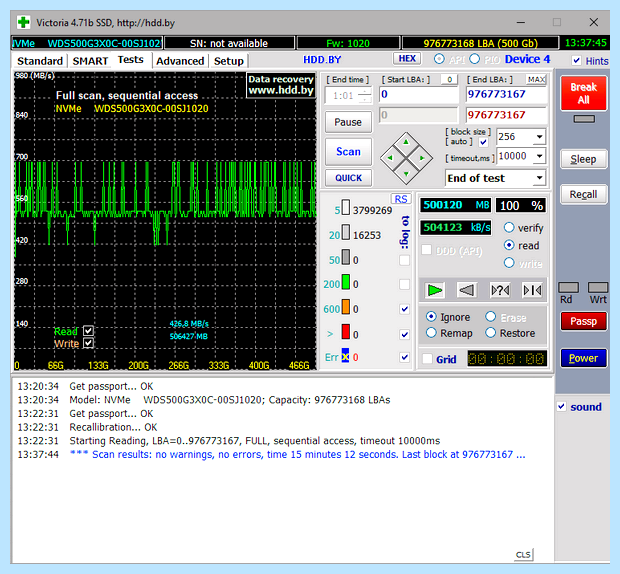

Чтение из основной памяти TLC 3D NAND хорошо показывает другая программа – обновлённая в 2019 году Victoria, в которую её бессменный разработчик Сергей Казанский добавил поддержку SSD.

Утилита выполняет прямое посекторное чтение, и на графике мы видим характерную для многоуровневых ячеек флэш-памяти «гребёнку». Максимальная скорость составляет около 700 Мб/с, минимальная – 420 Мб/с, а устоявшаяся средняя – 500 Мб/с. То есть, это примерно как у накопителей с интерфейсом SATA 3. Вполне ожидаемый результат – сама флэш-память ведь не стала быстрее, изменилась лишь логика работы с ней.

Следует отметить, что режим посекторного чтения характеризует физические возможности массива TLC 3D NAND. Файловые операции на SSD ускоряются как программно, так и самим контроллером. Поэтому в большинстве пользовательских сценариев WD Black NVMe SN750 оказывается гораздо быстрее.

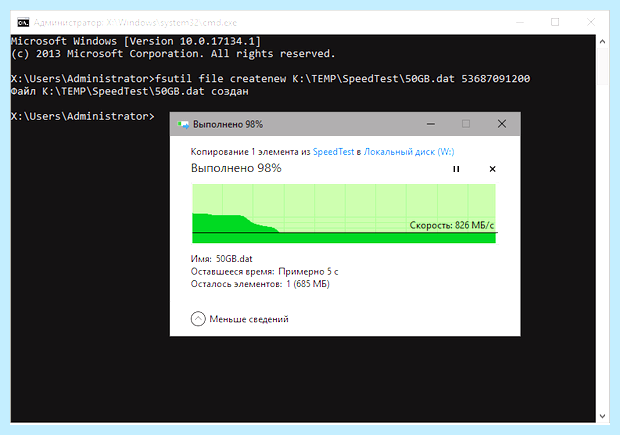

Для проверки создадим файл с размером, заведомо превышающим объём SLC-кэша. Скажем, 50 гигабайт. Теперь скопируем его с другого SSD на наш тестовый WDS500G3X0C.

Запись начинается очень бодро – около 2,5 Гб/с, но как только SLC-кэш заканчивается, происходит падение скорости. На графике мы видим плавное снижение, а не резкий провал. Причиной тому технология nCache 3.0, аппаратно реализованная в контроллере. Она позволяет организовать работу со статическим SLC-кэшем параллельно прямой записи в TLC-массив.

Поэтому скорость записи после опустошения кэша получается выше, чем у большинства аналогов – 826 Мб/с.

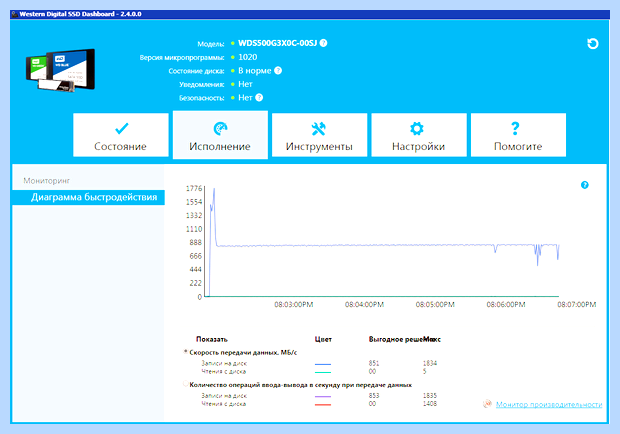

Практически такой же результат показывает мониторинг активности SSD в режиме реального времени через фирменную утилиту WD SSD Dashboard.

�� How to add a NVMe SSD to a Windows 7 PC in 2021

Пик вначале, а затем спад до изолинии на уровне около 830 Мб/с. Весьма неплохо для TLC 3D NAND! Разделение потоков для повышения скорости записи также стало возможным благодаря поддержке WD Black SN750 спецификации NVMe 1.3.

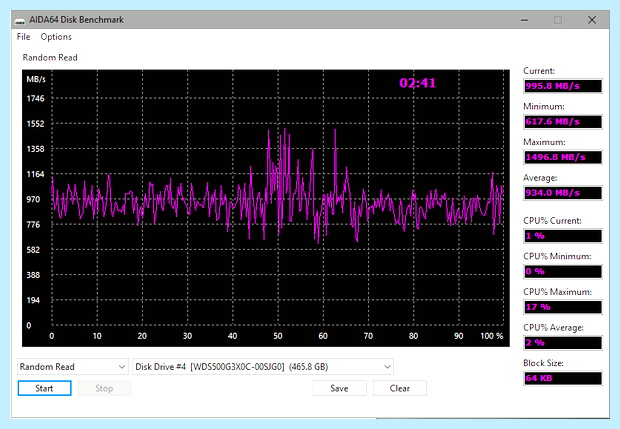

Тест чтения случайных блоков хорошо имитирует одновременное обращение к накопителю нескольких процессов.

Здесь с учётом SLC-кэша (всплески до 1,5 Гб/с) наблюдается даже ещё более высокая средняя скорость на уровне 934 Мб/с. Запуск часто используемых программ и открытие недавних документов должны происходить практически мгновенно.

# Выводы

WD Black SN750 – это ремейк довольно удачной серии SN720 на уровне прошивки и вариантов компоновки. Она имеет расширенный до 2 Тб модельный ряд, накопители с радиатором и без, а сами SSD стали чуть умнее, быстрее и холоднее.

По сравнению с подобными SSD, использующими интерфейс SATA 3 (6 Гбит/с), новые NVMe-накопители серии WD Black SN750 демонстрируют многократный прирост скорости для ключевых операций. Случайное чтение и запись стали быстрее в 2-2,5 раза, а линейная запись в пределах SLC-кэша – в 3,3 раза. Последовательное чтение из SLC-кэша ускорилось в 4,5 раза и фактически лимитируется пропускной способностью PCI Express 3.0 x4, которая пару лет назад казалась запредельной.

Напомним, что линии PCI Express 3.0 имеют скоростной лимит на уровне 8 млрд транзакций в секунду, а для кодирования каждых 128 бит приходится использовать ещё 2 служебных. Таким образом, для четырёх линий PCI Express 3.0 получаем теоретическую планку 3,93 Гб/с. На отдельных операциях SSD WDS500G3X0C очень близко подошёл к теоретическому пределу внешнего интерфейса.

Если компания Western Digital увеличит объём SLC-кэша, или сделает его динамически настраиваемым в широких пределах, то обновлённые твердотельные накопители станут ещё более интересным решением.

Устройство для обзора предоставлено компанией Western Digital.

Установка Windows 7 x64 на SSD M.2

Здравствуйте! Прошу помощи.
Сегодня столкнулся с проблемой установки Windows 7 на SSD M.2: WD Green PC SSD 120 GB SATA M.2 2280, WDS120G1G0B.
Диск в БИОСе виден, но при установке Windows 7 требует драйвер, Windows 10 установилась без проблем, но нужна семёрка. После установки Windows 10 дальнейшие эксперименты были отложены до воскресенья.
Прошу подсказать или дать ссылку на этот драйвер. Материнская плата ASUS PRIME B250-PRO, БИОС от 2 Ноября 2017.
Уже скачал Intel Rapid Storage Technology Driver software V15.5.0.1051 for Windows Win7 32bit & Win7 64bit с сайта МП, но эксперименты по установке будут в воскресенье и я сомневаюсь, этот ли драйвер нужен.
Знающие люди, подскажите что нужно добавить в загрузочный диск(флешку).

Лучшие ответы ( 1 )
94731 / 64177 / 26122
Регистрация: 12 Апреля 2006
Сообщений: 116,782
Ответы с готовыми решениями:

Не могу поставить корретно Windows 7 Ultimate x64 на SSD
Купил себе впервые SSD (Plextor M7V 128 GB), смонтировал в комп и установил на него Windows 7.

Правильная настройка BIOS и Windows 7 x64 для SSD
Задумал апгрейд, накупил комплектующих, Intel Core i7-3770K, ASUS P8Z77-V Pro, SSD 128 Гб Plextor.

Ошибка 0x80070570 при установке Windows 8.1 x64 на SSD
Доброго времени суток! Купил SSD Kingston SSDNow V300 240GB 2.5" SATAIII MLC Desktop Kit.

windows 7 x64 ultimate/pro перманентные баги. Обвиняется SSD
доброго времени суток! надеюсь, что нужный раздел выбрал;D 2 месяца назад заказал и собрал на.

1462 / 1081 / 111
Регистрация: 23 Июня 2016
Сообщений: 4,814
Петрович2
требует драйвер,

а скрин ?
а то непонятно, виден ли диск в окне выбора. установочника (в биосе то понятно).
ну и пока не ясно, с чего винду ставишь и чем образ писал. если флешка+ультра исо, то флешку в юсб 2.0 засунул или всё таки впёр её в юсб 3 ?

обленился ты,Петрович2, без пк-форумса, гонять не кому :p

391 / 274 / 38
Регистрация: 2 Августа 2017
Сообщений: 1,043

Windows 7 HDD vs SSD vs M.2 vs NVME Boot Time Comparison !

stalker78yd, Приветствую!
В окне выбора диска при установке W7 этого диска не видно, сразу предложение выбрать и указать место драйвера на фоне окна выбора диска. Скрин сделать не могу, человек на работе, будет завтра и я после обеда пойду к нему. Это первый раз я столкнулся с установкой W7 на SSD M.2. Я читал, что есть проблемы в этом плане, но сильно не вникал за отсутствием надобности.

Вчера было время позднее и я, после недолгих экспериментов с W7, поставил W10 с флешки, чтобы проверить работоспособность купленных комплектующих, но ему нужна W7. Интернета на момент установки не было, товарищ обещал сделать к обеду в воскресенье.
Ставлю с флешки, делал через ультра исо, юсб 2.0
Сегодня в поиск Гугл вбил «Как установить Windows 7 на NVMe SSD», сижу читаю, повышаю свой уровень , но инфы много да многого я не знаю. Но пока не нашёл, какой драйвер нужно добавить на флешку. Да и желательно совет от знающих людей, кто с этим уже сталкивался.
В пошлом году себе ставил W7 на SSD 2,5′ — никаких проблем. А этот М.2 достал.

1462 / 1081 / 111
Регистрация: 23 Июня 2016
Сообщений: 4,814

Сообщение было отмечено Петрович2 как решение

Решение

Петрович2
В окне выбора диска при установке W7 этого диска не видно,
Windows USB Installation Tool
там галочку на Add NVME drivers .
Петрович2
сижу читаю, повышаю свой уровень
ну значит разберёшся.

хреново без Прохожего. хоть и вредничал ?
с джуником списывался в вк, форум не проплатили.

Добавлено через 3 минуты

Петрович2
Вчера было время позднее и

я сейчас в ночные, так что можешь и поздно побеспокоить.

Добавлено через 14 минут

stalker78yd
magirus; все общение ведем на форуме

да мы вообще давно знакомы по другому форуму (ныне почившему), просто хотел наладить прямой контакт, а вы. cry:

391 / 274 / 38
Регистрация: 2 Августа 2017
Сообщений: 1,043

Всё получилось, Win7 на SSD m.2 установил. Но что было — не знаю.
Попытался создать загрузочную флешку с помощью утилиты, предложенной выше. Флешка на 4 ГБ оказалась почему-то маленького размера для этой утилиты. На флешку 8 ГБ получилось. Флешка записывалась 36 мин. 03 сек. На флешку 4 ГБ записал тот же образ с помощью UltraISO.

Далее были попытки установить ОС с помощью этих флешек, но результат аналогичный из первого поста. Затем был снят со старого системного блока DVD дисковод и подключен к новому блоку. И с диска пошла установка. Диск делался несколько лет назад, но с этого же образа. Но USB мышь и клавиатура не работали. Через переходник USB-PS/2 удалось подключить мышь.

В окне выбора места установки стал виден SSD с установленной Win 10 (разбит на 4 раздела). Все разделы были удалены и началась установка Win7. При вводе имени компьютера и пользователя использовал экранную клавиатуру, т.к. USB клавиатура не работала, а порт PS/2 на данной МП один.

После установки драйверов все USB порты заработали нормально.
Может быть загрузка с флешки не пошла потому, что утилита от GIGABYTE, а МП от ASUS — не знаю.
