Разъёмы Audio Jack – более распространённый разъём для передачи аудиосигналов.
Обычно Audio Jack имеет 3 контакта, но есть варианты с 2, 4 либо 5 контактами. Данные разъёмы совместимы с четырёхпиновыми штекерами, при всем этом есть возможность работы сходу 2-ух микрофонов, одни из которых употребляется для активного шумоподавления.
Контакты Audio Jack имеют последующее предназначение: левый и правый каналы, микрофон и земля.
Поглядеть и приобрести продукт вы сможете в наших магазинах в городках: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Иркутск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, СДЭК, Л-Пост, Boxberry, 5Post, транспортными компаниями DPD и «Деловые Линии», также Почтой Рф в Тольятти, Хабаровск, Владивосток, Махачкала, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Сургут, Нижний Тагил, Чита, Владикавказ, Суровый, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пт по всей Рф.
Продукты из группы «Разъемы Audio Jack» вы сможете приобрести оптом и в розницу.
-
- Магазины и оптовые отделы
- Видео
- Анонсы
- Каталог производителей
- Сборники автозапчастей
- Акции и спецпредложения
- Калькуляторы
- Оборотная связь
- Политика конфиденциальности
- Пользовательское Соглашение
Разъём «джек» (TRS, TRRS)
Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и в большинстве случаев применяется в наушниках, гарнитурах и колонках.
TRS означает:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.Слово «jack» в аудиотехнике означает «гнездо», потому неправильно именовать «джеком» штекер, а то и целый класс коннекторов. Не считая жаргонизма «джек» встречаются наименования: «аудио» и «стерео».
Модификации разъёма TRS «джек»

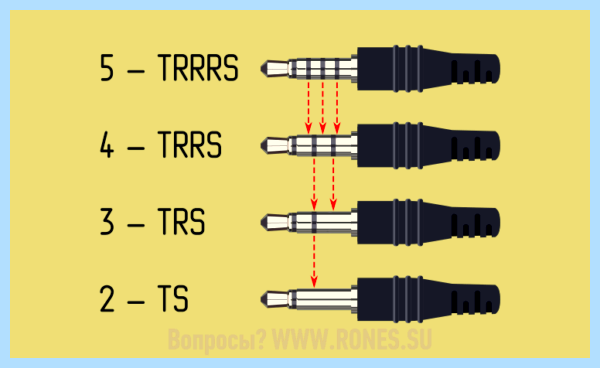

Количество контактов ▼
• 5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.

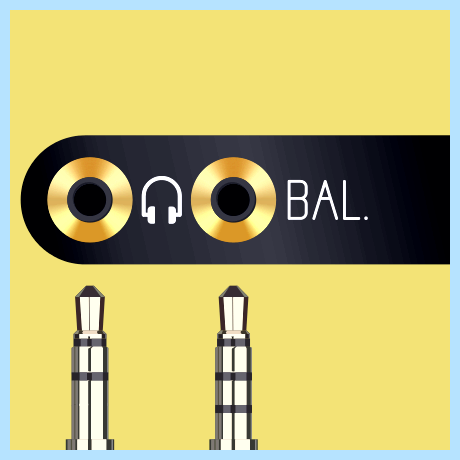

• 4 контакта — TRRS «jack 4-pole». Применяется в обыденных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в неких экзотичных переходниках.
• 3 контакта — TRS «stereo» либо «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
• 2 контакта — TS «mono» либо «jack 2-pole». Двухполюсный штекер применяется в проф аппаратуре, к примеру, для подключения электрогитар.Типоразмеры ▼

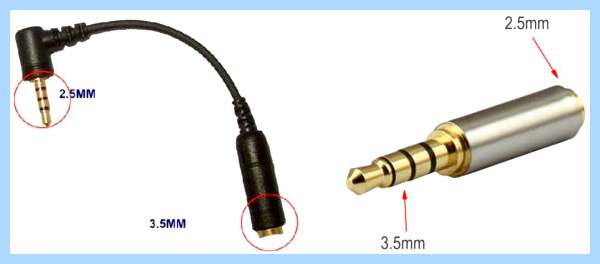

• 2.5 mm — микро-джек (компактные девайсы, гарнитуры старенькых мобильных телефонов)
• 3.5 mm — мини-джек (телефоны, плееры, аудиокарта ПК)
• 6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, проф наушники)Если размер штекера не подходит под размер гнезда, нужен переходник ▼

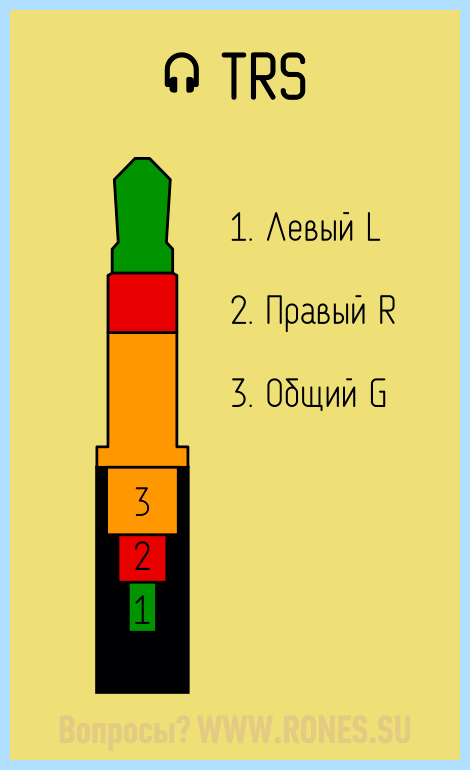

Распиновки штекера TRS
Нумерация контактов штекера TRS начинается с наконечника.
Предназначение контактов TRS в наушниках и колонках задано чётко ▼
1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — Gcara mudah menentukan pin pada socket/jack aux 3,5mm
По цветовой маркировке проводов в шнуре эталона нет, но сложилась определённая традиция:
1 — Левый канал — Белоснежный (либо зелёный)
2 — Правый канал — Красноватый

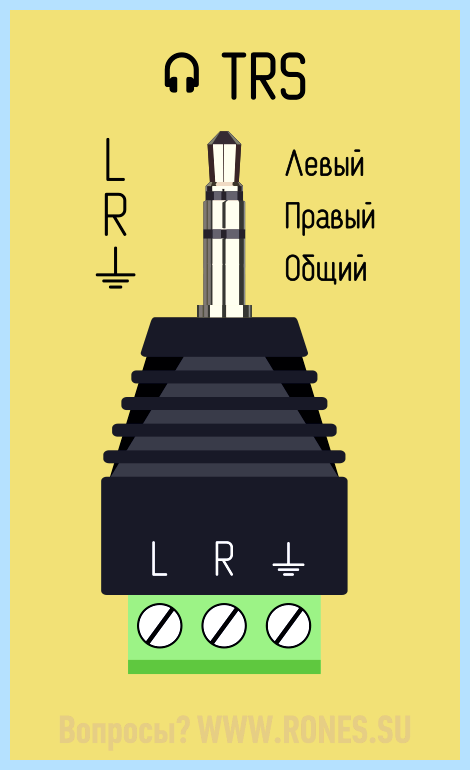

3 — Общий провод — Медный (оплётка)Не считая штекеров под пайку встречаются и штекеры под винт ▼

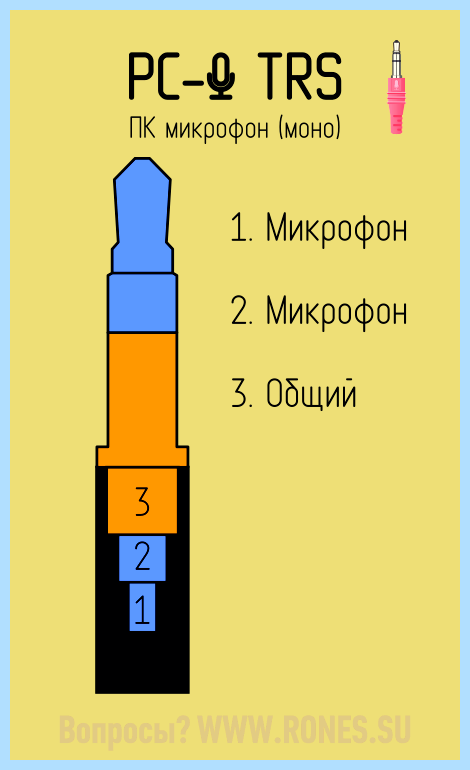

Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны совместно — это фактически выход микрофона. Ну, а общий провод на своём легитимном месте.

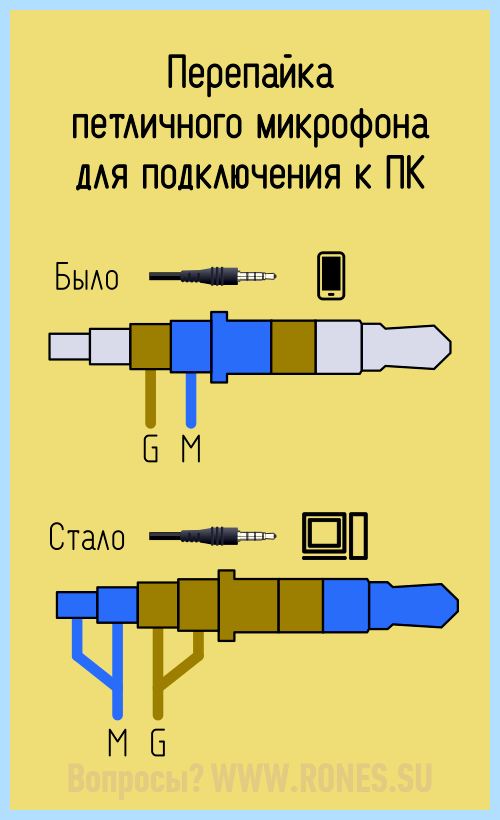

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼
Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

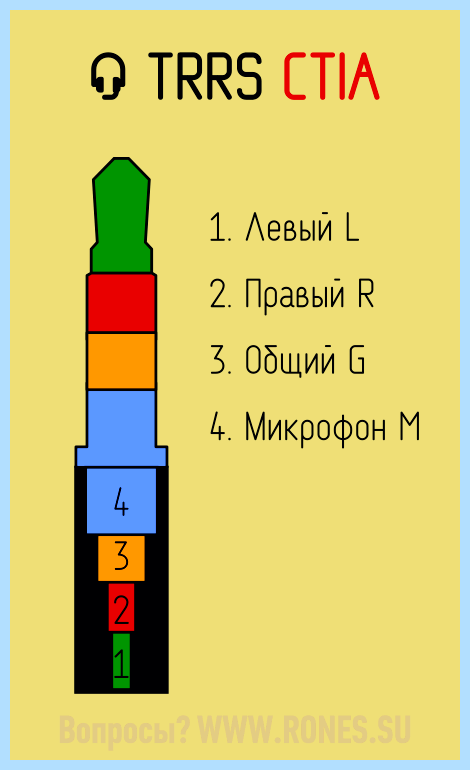

Распиновки штекера TRRS
Распиновка штекера TRRS находится в зависимости от области применения. На каждый случай написана отдельная статья ▼
• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

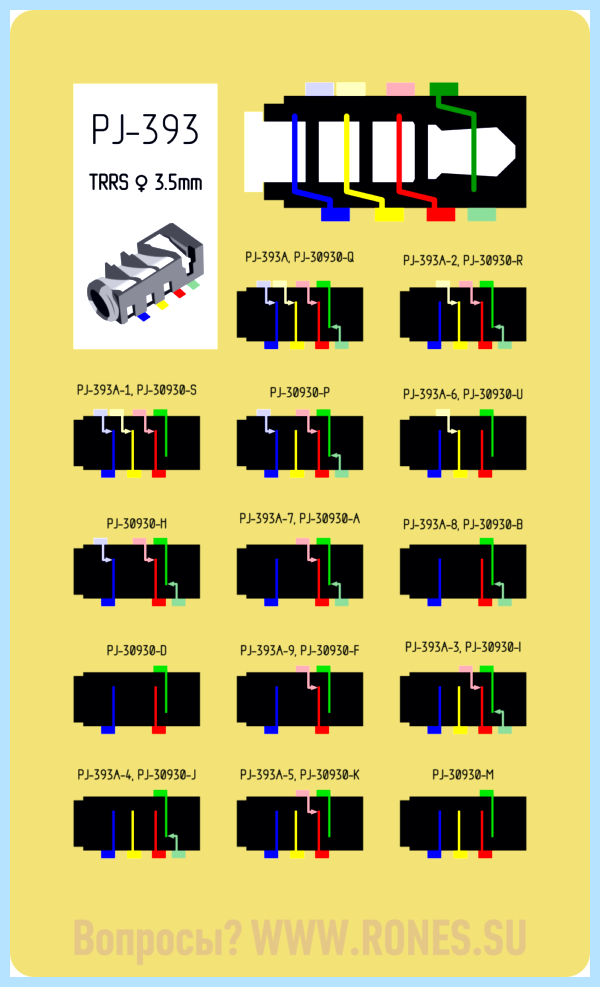

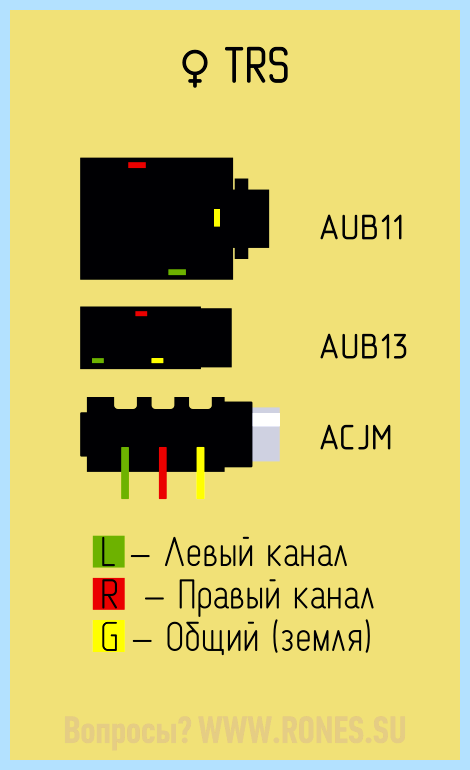

Распиновка гнёзд TRS и TRRS

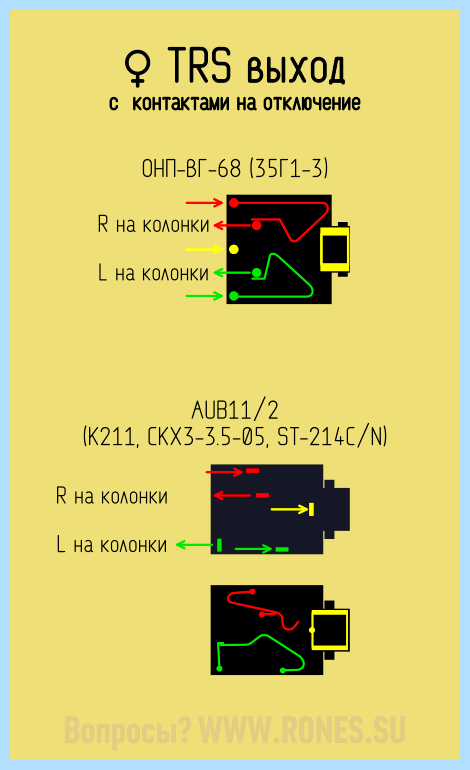

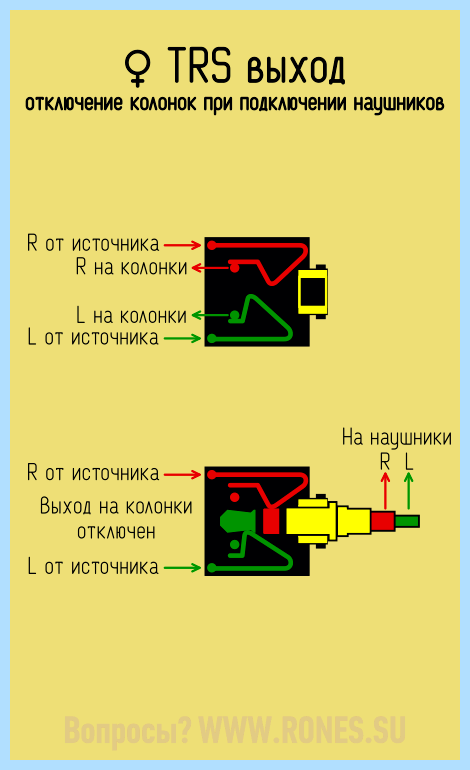

Направьте внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем отключая динамики ▼

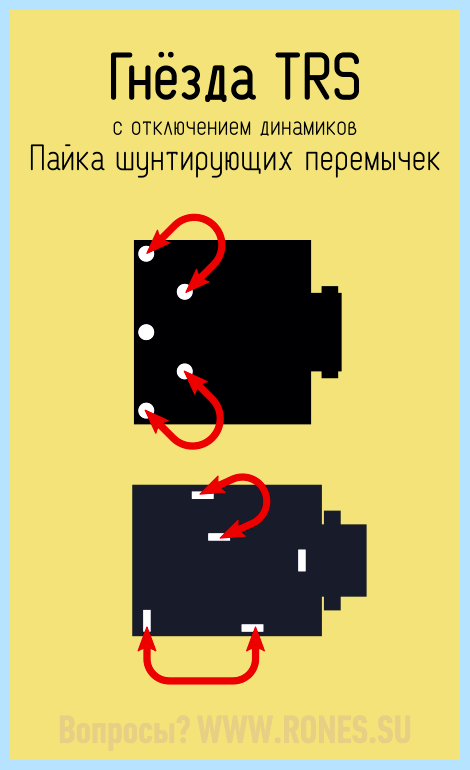

Если это отключение вас не устраивает, необходимо впаять перемычки ▼
Переходник mini Jack 3.5 мм c 4 pin на 3 pin

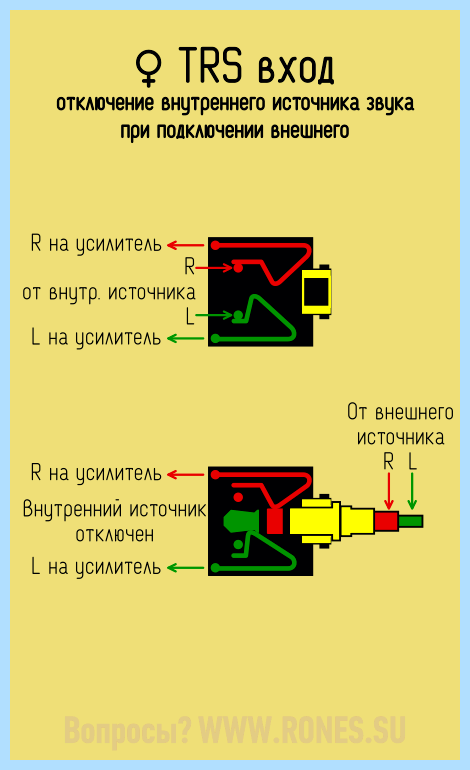

Контактами на размыкание оборудуется и линейный вход. При подключении к магнитоле внешнего источника звука, отключается внутренний источник (напр. радио) ▼

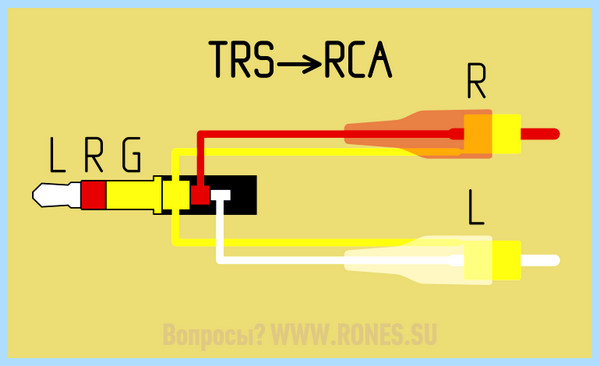

Переходник с «джека» на «колокольчики»
Если материал оказался полезным для вас…
…вы можете нас отблагодарить! Авторам сайта будет очень приятно!
Забыл отметить, что материнскую платку я отпаял совсем, другими словами остались только провода. От Nokia кисть проводов наушников: зелёный — L (левый) + медный; красный — R (правый) + медный. Спайку делал по одной из схем (здесь) белый (микрофон (согласно схеме)) и чёрный (не подключается) отбросил, Зелёный — Зелёный; Красный — Красный; совместил два медные (от наушников) — Медный оголённый. Не работают, потрескивания идут.
Хотел ещё узнать: требуется ли транзистор какой-нибудь/соответствующий электропроводник для определения смартфоном наличия подключения наушников через микро-USB?
Гарнитура Nokia HS-23 — аналоговая, её нельзя использовать как цифровую гарнитуру, другими словами подключать по USB.
USB гарнитуры кроме наушников и микрофона содержат внутри себя схему типа звуковой карты. В Nokia HS-23 никакой звуковой карты нет.
К слову, не всякие смартфоны работают с USB-гарнитурами.Хочу сделать подключение наушников по USB-каналу к порту смартфона на основе Micro-BM(Micro-B)
Гарнитура Nokia HS-23 — аналоговая, её нельзя использовать как цифровую гарнитуру, другими словами подключать по USB.
USB гарнитуры кроме наушников и микрофона содержат внутри себя схему типа звуковой карты. В Nokia HS-23 никакой звуковой карты нет.
К слову, не всякие смартфоны работают с USB-гарнитурами.Rones, Доброго времени суток! Есть гарнитура (NOKIA Types HS-23) её прежде перепаял на простые наушники (припаял традиционный TRS) — работает. Сейчас собрался сделать так, чтобы всё работало от смартфона Alcatel One Touch 4014D. Вспорол Micro-BM (могу быть не точен, возможно Micro-B, т.к. наглядно похожи) там: стальная защитная оплетка, за ней обёртка алюмин. с подошвой из плёнки (синяя) и пять проводов.
Чёрный, Белый, Зелёный, Красный, Медный оголённый. Пытался припаять схематично из источников в Сети (Инет): Зелёный на левый/правый, Красный на правый/левый — менял местами. И по подаче питания использовал Чёрный и Белый и вместе — бестолку. После распайки — рассоединения (на случай вдруг спалил) проверил и провод и гарнитура рабочие на 100%.
Есть ли точная схема распределения-припоя какой к какому из проводов/между ними? *** Спасибо за Ваш Сайт — почти во всем очень помог и полезен!
Здравствуйте. Имеется цифровой тонометр. Для скидывания с него данных и очистки памяти нужен кабель jack 2.5 4-pin с переходом на USB. Найти по магазинам или заказать в нэте нету возможности, только отдельные зап.части.
Может кто поможет с распиновкой?
Укажите марку тонометра. Так больше шансов, что вам помогут.
Тонометр называется:

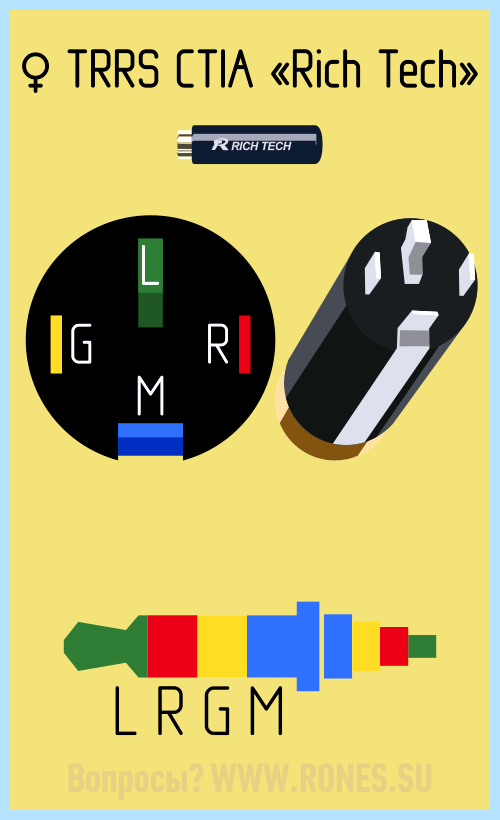

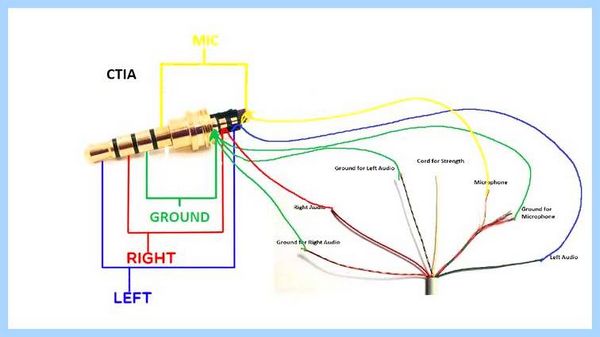

PIC solution , Classic check.Здравствуйте! Безопасно ли подключать гарнитуру с TRRS (CTIA) к выходу наушников на компьютере? Заранее спасибо за ответ.
Абсолютно безопасно.
И вероятнее всего именно гарнитура CTIA будет звучать нормально. Это связано с конструкцией компьютерного гнезда «Наушники».Подскажите пожалуйста, можно ли перепаять гарнитуру Nokia WH-102 под микрофон для компютера?
Можно, правда, я не уверен, что микрофон гарнитуры будет хорошо звучать на компе.

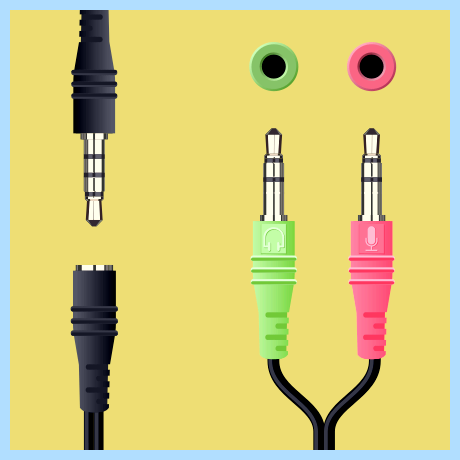

Уточните, у вас в ПК одно гнездо под гарнитуру (наушники с микрофоном) или раздельные гнёзда под микрофон и наушники?рездельные, главное чтобы микрофон работал. Наушники это не проблема.

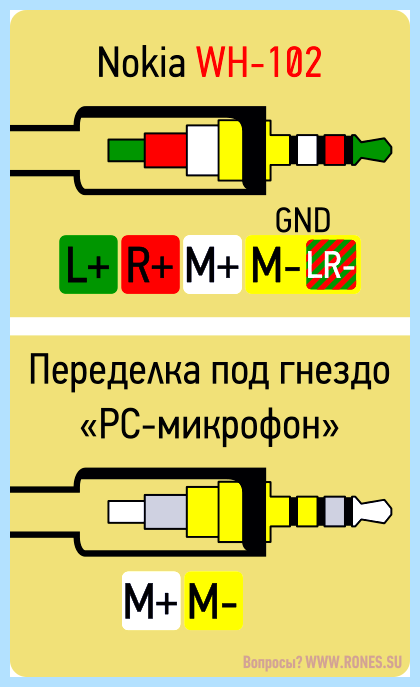

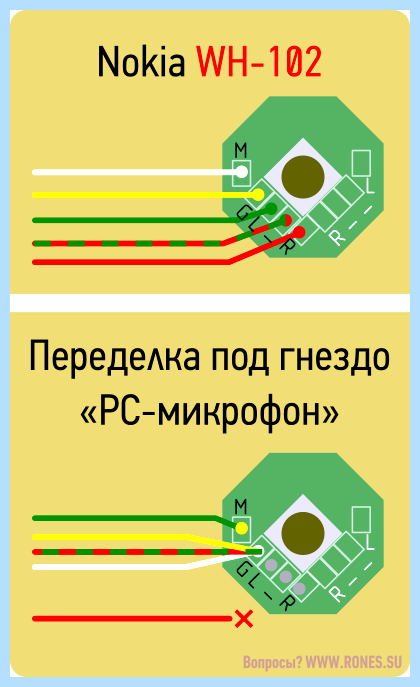

Тогда ах так перепаять пульт, чтоб работал только микрофон↓. Единой распайки компьютерного гнезда нет, так что может потребуется красный провод тоже задействовать — припаять его либо к точке M, либо к точке G. Но, вероятнее всего экспериментировать не придётся.
А вот вариант переделки перепайкой штекера:
Спасибо большое)

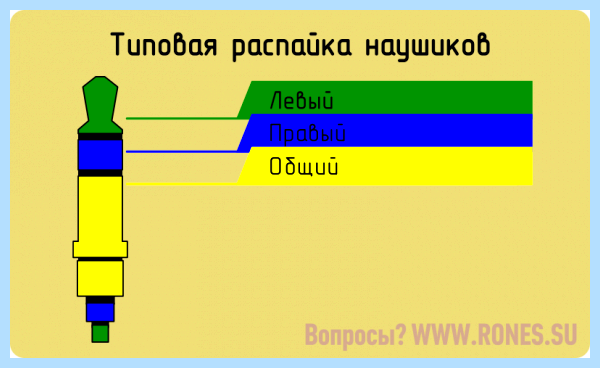

Наушники Sven с регулировкой громкости. Провода синий, зеленый и желтый, подскажите пожалуйста новичку, что куда к джеку лепить?! 🙁
Точных данных нет, могу предложить такую распайку↓
спасибо большое, попробую
Всем привет подскажите пожалуйста может ли влиять на качество звука если гнездо на телефоне TRRS а наушники TRS , или сам телефон похой звук передаёт ,на плеере наушники играют чётко , громко ,потому что и должны а на телефоне кочество звука теряется ,телефон fly
Наушники (TRS) должны играть примерно одинаково и в гнезде TRS, и в гнезде TRRS. Качество звука конечно, находится в зависимости от источника. Убедитесь, что смартфон увидел подключенные наушники — в области уведомлений должен появиться значок «наушники» (��). Вполне возможно, что штекер наушников чуть толще нормы, и вы не до самого упора вставили штекер в гнездо смартфона.
Добрый день подскажите есть ли аналоги у переходника 3.5mm TRS to TRRS Adaptor
http://www.ebay.com/p/Rode-SC4-3-inches-Microphone-Cable/1428178701
Основное назначение — посылать звук с внешнего источника в телефон (чтобы например при записи видео телефон записывал видео с камеры, а звук с внешнего источника)
Можно ли его сделать самому, вопрос скорее как его сделать. Огромное спасибо за ответ!

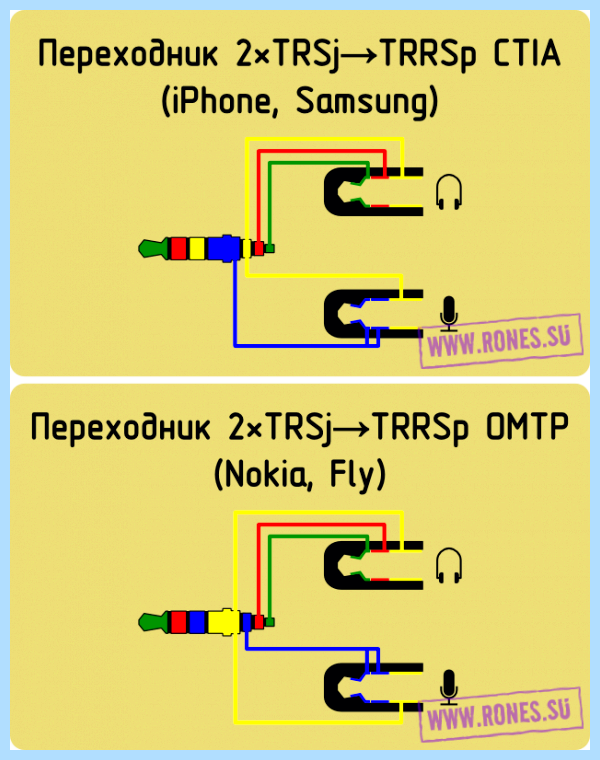

1. Ищите сплиттер для подключения компьютерной гарнитуры к смартфону. Под компьютерной гарнитурой понимается та, у которой отдельный штекер наушников (зелёный) и отдельный штекер микрофона (розовый).
Или спаяйте сами. Вот схемы↓. Паять ответвления для наушников в вашем случае нет нужды. Выбор схемы — CTIA или OMTP — находится в зависимости от модели смартфона.Смотрите перечень смартфонов OMTP и перечень смартфонов CTIA.
2. Велик риск, что смартфон не распознает подключенный переходник с источником звука как гарнитуру и будет игнорировать поступающий звуковой сигнал. Кстати, с уровнем сигнала надо быть предельно осторожным.
Опять таки, зависимо от модели смартфона может потребоваться зашунтировать контакты «микрофон» и «земля» конденсатором, чтоб смартфон увидел якобы гарнитуру. Ёмкость особого значения не имеет.
3. Я бы записал на сам смартфон нужный аудиотрек и при записи видео включил бы воспроизведение этого аудиотрека. Некоторые смартфоны при всем этом накладывают воспроизводящуюся дорожку на видео.Кстати, может понадобится подключить наушники к соответствующему ответвлению сплиттера, чтоб смартфон распознал подключение «гарнитуры».
Спасибо, насчет понижения сигнала понадобится Audio Attenuator на 25dB, но я правильно понимаю если все правильно спаять,то мне достаточно в данной схеме подключить стерео jack с аудио сигналом в гнездо микрофона и телефон будет записывать внешний источник звука ?
Вы вообще читали мой ответ? Я же русским языком сказал, что смартфон может вообще проигнорировать подключение. Так что, никаких гарантий.
Добрый! Нужна помощь: необходимо сделать блок питания (хоть от USB) 5 вольт 200 мА на штекер 3,5 TS или TRS для walkie-talkie JET one. Минус-общий понятно, а + R или L _ или оба? Спасибо
Вовсе не обязательно минус будет на общем контакте. Например, зарядка часов iWatch через TRRS распаяна в обратной полярности.
Укажите производителя рации, дайте полное название модели. Возможно, тогда мне удастся найти распиновку зарядного штекера или можно будет обратиться в техподдержку производителя.
В крайнем случае придётся разбирать рацию и разбираться по схеме — где плюс, где минус.Спасибо за ответ. Радиостанция JET one (я написал же — вот такого вида http://avtogsm.ru/jet-one-p3142.html) — разбирать не разбирал, но на джеке звонится общий и минус на контакте для батарей, как бы)
Я надеялся найти сайт производителя — у него бы узнали распиновку.
Остаётся лишь экспериментировать с плюсом.Разъём «джек» (TRS, TRRS)
Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и в большинстве случаев применяется в наушниках, гарнитурах и колонках.
TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».
Модификации разъёма TRS «джек»
Количество контактов ▼
• 5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
• 4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
• 3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
• 2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.Типоразмеры ▼
• 2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
• 3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
• 6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)Если размер штекера не подходит под размер гнезда, нужен переходник ▼
Распиновки штекера TRS
Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — GПо цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:
1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)Кроме штекеров под пайку встречаются и штекеры под винт ▼
Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.
Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»
Распиновки штекера TRRS
Распиновка штекера TRRS находится в зависимости от области применения. На каждый случай написана отдельная статья ▼
• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.Распиновка гнёзд TRS и TRRS
Направьте внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем отключая динамики ▼
Если это отключение вас не устраивает, необходимо впаять перемычки ▼
Контактами на размыкание оборудуется и линейный вход. При подключении к магнитоле внешнего источника звука, отключается внутренний источник (напр. радио) ▼
Переходник с «джека» на «колокольчики»
Если материал оказался полезным для вас…
…вы можете нас отблагодарить! Авторам сайта будет очень приятно!
