Аудио-разъемы Mini-Jack (3.5), Jack и Micro-Jack, или как правильно подключать наушники
Хорошего времени!
«Аудио-разъемы различные важны, и они все нужны». ��
Вообщем эту заметку меня сподвигнул написать один мой знакомый, который при подключении наушников спутал всё, что только можно было. (и даже повредил один из разъемов).
Очевидно, сейчас я не буду касаться чего-то «редчайшего и необыкновенного» — пойдет речь о разъемах «Jack» (фото ниже ��), которые встречаются везде в технике: ПК, ноутбуки, телефоны и т.д. (кстати, в переводе с англ. «Jack» — это гнездо/разъем) .
Также попутно затрону темы, с которыми повсевременно появляется неурядица.
Разъемы «Jack» и прочее
Основы (+ распиновка)

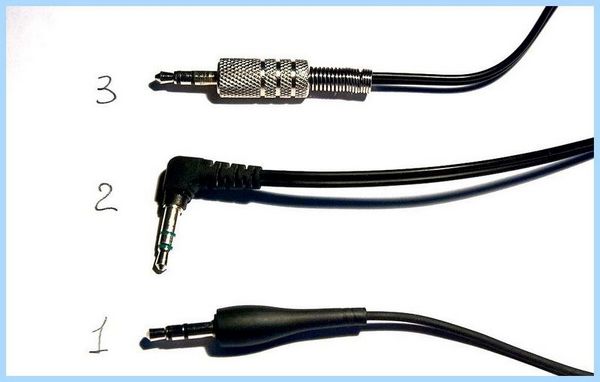

И так, если «откинуть все избыточное» и бросить только все самые пользующиеся популярностью аудио-разъемы — то их по сути не так и много. Я выделил бы 4:
- micro-jack (2,5mm) : на данный момент встречается пореже, чем ранее. Употребляется в главном в телефонах, плеерах и пр. портативной технике;
- mini-jack (3,5mm) : более пользующийся популярностью тип. Встречается везде: ПК, ноутбуки, телефоны, и т.д.;
- jack (6,3mm) : этот разъем обычно употребляется в проф технике: гитарах, микрофонах, наружных звуковых картах и пр.
Направьте внимание, что разъемы Jack могут быть нескольких видов: моно, стерео, гарнитурный вариант (см. на количество контактов ��).
Более пользующийся популярностью вариант сейчас — это гарнитурный вариант (позволяет сходу подключать и микрофон, и наушники к одному разъему ��).
Гарнитурный штекер и традиционный (mini-Jack 3,5mm)
- моно / mono — означает, что допускается подключение 1-го источника звука (один динамик / колонка);
- стерео / stereo — допускается подключение и левой, и правой колонок (наушников).
Кстати, в этом плане очень наглядно разницу указывает распиновка (��): один контакт идет на левый канал, другой — на правый, 3-ий — общий.
1) TRS — другое заглавие mini-Jack разъемов (TRRS — гарнитурный разъем).
2) Направьте внимание, что распиновка TRRS (гарнитурный вариант) на различных устройствах может отличаться: «общий» и «микрофон» могут быть в различных положениях.

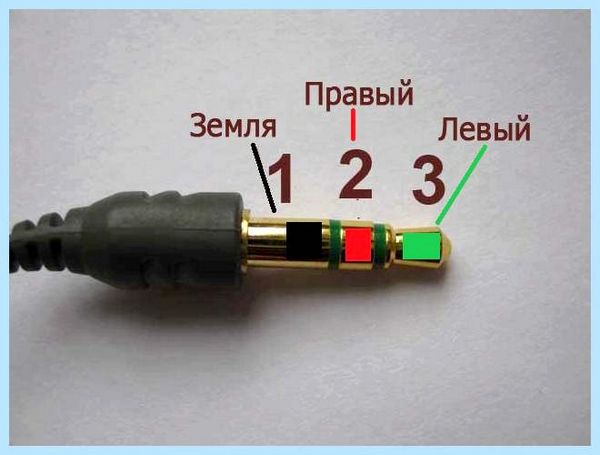

Типовая распиновка аудио-разъема mini-Jack
Аудио-разъемы на материнской плате / корпусе ноутбука
На большинстве компов (мат. плат) на задней стене ПК есть как минимум три выхода:
- линейный выход : к нему подключаются наушники, колонки и пр. (mini-Jack 3,5mm);
- линейный вход : сюда подкл. источник звука (к примеру, музыкальный центр);
- разъем микрофона : гласит сам за себя. ��
Направьте внимание, что у их различные цвета (и как правило это «некоторый эталон», которого придерживаются большая часть производителей).
Выходы на задней стене компьютера
Если вы внимательно посмотрите на самые обычные компьютерные наушники — то заметите, что цвет штекеров у них разный: розовый (микрофон) и зеленый (наушники). Перепутать и подключить их «не туда» — довольно сложно. ��
штекера на классических компьютерных наушниках
�� В помощь!
1) Как подключить наушники с микрофоном к компьютеру или ноутбуку
2) Не работают наушники (один наушник): почему нет звука? Разбираемся с причинами
Намного больше путаницы возникает с ноутбуками (и телефонами): всё чаще на них ставят гарнитурный разъем (он помечается значком «наушников с микрофоном» ��).
Направьте внимание, что по-хорошему к гарнитурному разъему необходимо подключать штекер с 4-ю контактами (т.е. спец. наушники (а не обычные компьютерные, как на скриншоте выше) )!
Гарнитурный и классические разъемы под микрофон!
�� В помощь!
Один вход для наушников и микрофона в ноутбуке — как их подключить
О совместимости, переходниках и подключении mini-Jack к USB, гарнитурные наушники к обычному разъему и пр.
При подключении штекера mini-Jack (3,5) mono в стерео-разъем — средний контакт будет замыкаться, что в некоторых случаях может привести к поломке оборудования (но обычно такого не происходит).
Вся правда: разъем «jack» («джек»), TS/TRS/TRRS, OMTP/CTIA
Mini-Jack — mono и stereo
При подключении штекера mini-Jack (3,5) stereo в моно-разъем — средний контакт останется не подключенным. Большинству современных устройств это не опасно (кроме старых муз. центров, приставок и пр.).
При подключении обычных наушников (mini-Jack 3.5 — 3 контакта ��) к гарнитурному разъему — обычно они работают в штатном режиме (по крайней мере на большинстве оборудования).
Но вообще, так делать не желательно (возможны шумы, скрежет и пр.), по-хорошему — в данном случае необходим переходник с гарнитурного разъема под обычный (классический).
�� В помощь!
Такие переходники можно купить в китайских интернет-магазинах (я собрал в заметке несколько лучших!).
Подключение обычных наушников к гарнитурному разъему
Переходник: подключение микрофона и наушников к гарнитурному разъему

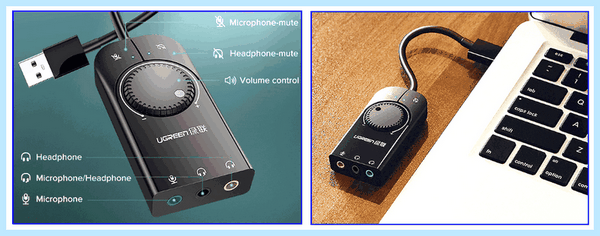

Кстати, если у вас на ноутбуке есть только гарнитурный разъем — как вариант, можно �� приобрести внешнюю звуковую карту и подключить ее к USB-порту.
Весьма неплохой вариант: во-первых, такие «малютки» могут обеспечить звук лучше, чем встроенная аудио-карта ноутбука; во-вторых, у вас всегда будет выбор каким разъемом пользоваться. ��
Внешний облик универсальной аудио-карты
Если у вас есть дорогие профессиональные наушники (с Jack 6,3 mm) и вы их хотите подключить к обычному разъему под mini-Jack 3,5 mm — вам понадобится спец. переходник (как показан на фото ниже ��).
Примечание : таких переходников, в общем-то, достаточно много и любой из вариантов в отдельности (я думаю) — нет смысла рассматривать. Приобрести их �� все можно здесь.
Штекеры (Джек и Мини-джек). Переходник
У некоторых мобильников не стандартный гарнитурный разъем (распиновка иная, чем на др. устройствах. Например, такое встречается у Nokia*, Alcotel* и пр.). Из-за этого при работе с ними нужно использовать только оригинальные кабели от этого же производителя!
Причем, ряд переходников (о которых речь шла выше) — с ними работать не будет!
Дополнения по текущей теме — приветствуются в комментариях!
На сим пока всё, успехов!
Доброе утро!
Я хочу воткнуть удлинитель инфракрасного приёмника в коробочку IP TV Dune HD 102.
У него сзади имеется отверстие под джек 2,5 — но все продающиеся удлинители — имеют джек 3,5. Я заказал адаптер 3,5 в 2,5 — но ни все «заточены» под стереонаушники. Что делать?
Спасибо Большое!
Приоткрыли немного взгляд на мой ноутбук. Стало понятно,что нужно брать колонки через гарнитурный разъём для моего HP Pavilion dv/7.
Ничего такого себе не планировала, однако недавно стали скрипеть внутренние динамики, а найти новую деталь на смену пока не представляется возможным. Задумалась о выносе звука через колонки. Хотелось бы миниатюрные, настольные. пока подбираю-чтобы не дорого и сердито.
Кстати, на HP иногда встречается проблема со звуком из-за не оптимальных настроек (возможно колонки «скрипят» из-за этого). Вот тут приводил настройки реестра, что нужно проверить.
Константин :
Здравствуйте, у меня случилась проблема с гарнитурным разъёмом mini-jack 3,5. При подключении в ноутбук — разъём держится плотно, при подключении в смартфон — от лёгкого движения разъём отходит от смартфона и далее звук прерывается. Сам звук везде не искажается.
С завода к смартфону предусматривалась гарнитура с этим же mini-jack 3,5 и он держится хорошо.
Я сравнил эти 2 разъёма и заметил, что у них немного различается головка левого канала (представлен скрин (хорошо держался правый, плохо левый)). В данное время наушники с правым разъёмом перестали работать и у меня появился вариант заменить левый разъём на правый. Не знаю, правильно ли я хочу поступить?
Здравствуйте.
Они будто бы по длине чуть различаются? Если штекер сам рабочий — может быть его просто перепаять на другие рабочие наушники (если, конечно, вы знакомы с пайкой).
Константин :
2 часть скринов 2 разъёмов. Левый
Секреты подключения разъёма Джек-3,5 мм
✅Ремонт штекера наушников jack 3 5 мм ✅
Для большинства разъем Jack ассоциируется только с подключением аудиосигнала, в то время как есть много других применений и возможностей этого популярного соединения. Давайте изучим некоторые схемные хитрости чтоб полностью использовать его потенциал в своих разработках.
Вход для разъема 2,5 или 3,5 мм – это то, к чему все привыкли при использовании смартфонов, звукового оборудования или медиаплееров. Цилиндрический штекер – это не только лишь удобный способ подключения колонок или гарнитуры, он также позволяет подключать множество различных аксессуаров, которые могут независимо управлять функциями устройства. Прекрасным примером являются популярные селфи-палки, которые управляют триггером камеры смартфона при подключении через вход для наушников. Чтобы полностью понять и использовать все возможности этого универсального разъема, сначала изучим прохождение сигналов и переключений.
Несколько версий Джек-3,5 мм

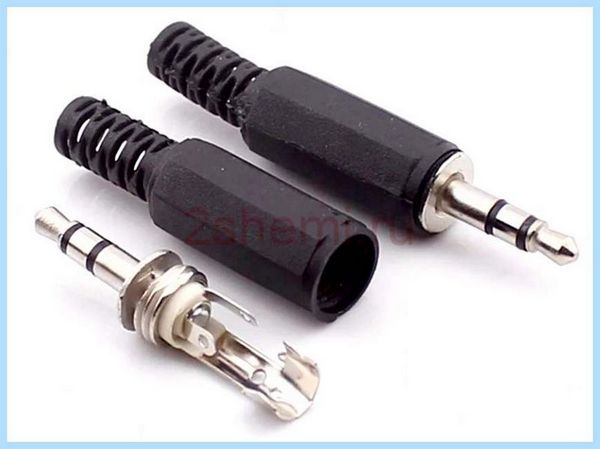

Штекеры данного аудиоразъема бывают простой версии без переключателя или немного более продвинутой, с одним или несколькими дополнительными контактами. Переключатели, которые активируются, когда штекер вставлен в гнездо, необходимы для многих устройств, таких как автоматическое отключение динамиков при подключении наушников или при использовании аудиомикшера. При использовании разъема без переключателя обнаружение аксессуаров может быть реализовано при помощи специализированных микросхем. Несмотря на дополнительные затраты связанные с их использованием, они предоставляют и дополнительные функции, например обнаружение нажатия кнопки – популярное решение, позволяющее управлять музыкальным плеером через кнопку рядом с наушниками или принять вызов в телефоне.
Основные схемы подключения разъема

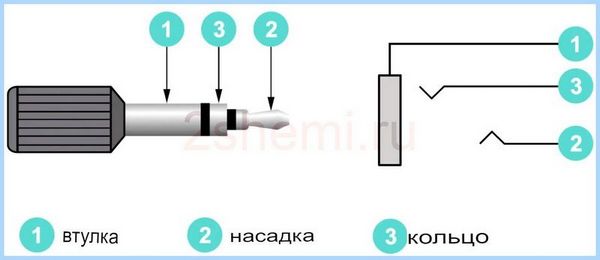

На рисунке показан базовый 3-х контактный разъем без переключателя. При его подключении втулка (1), кольцо (3) и насадка (2) назначаются соответствующим контактам.

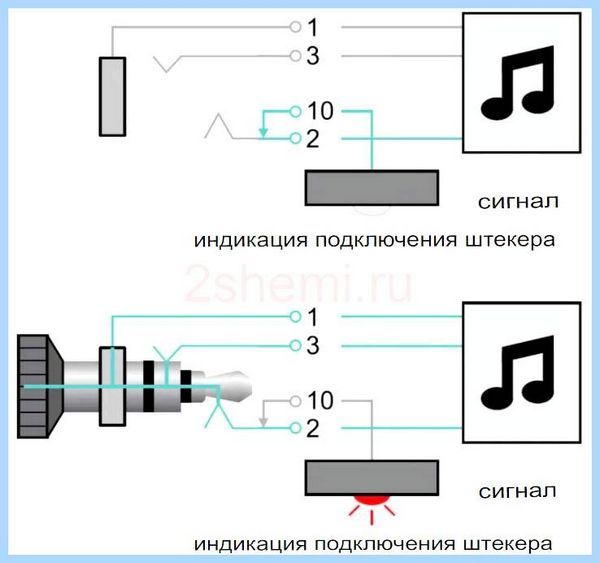

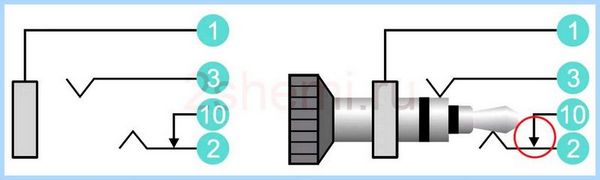

На рисунке далее показано то же гнездо с добавленным выключателем (10). Пока вилка не вставлена в розетку, контакты 2 и 10 соединены и переключатель остается замкнутым. Как вилка вставлена, колпачок отодвигает контакт 2, размыкая цепь.
Полезное: Распиновка контактов разъемов блоков ЭБУ двигателей авто
Более продвинутые типы подключений

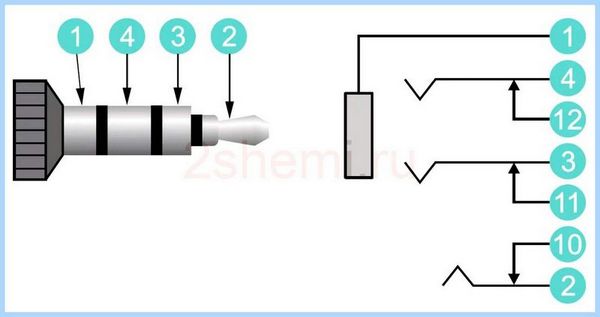

На рисунке показаны 4-х контактный штекер и гнездо с тремя переключателями. Очевидно, что количество контактов в гнезде должно совпадать с количеством контактов на штекере, чтобы все функции работали должным образом.

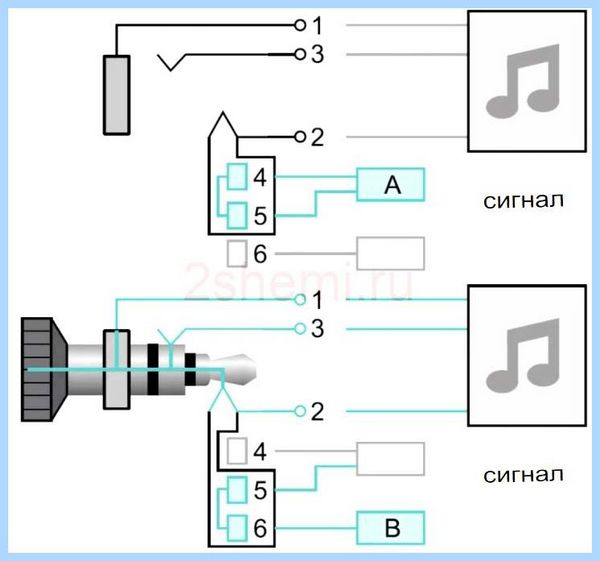

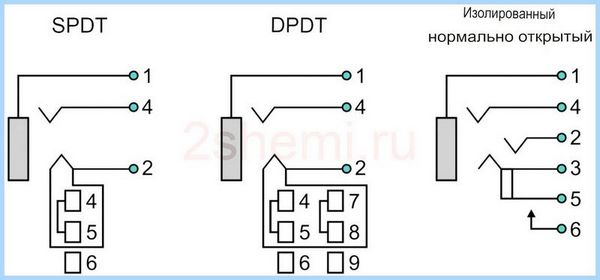

В версиях описанных выше, контакты оставались замкнутыми до того времени, пока штекер не вставлен в гнездо, но в конфигурациях DPDT (два переключающих контакта) и SPDT (один переключающий контакт) цепь замыкается только тогда, когда вставлен. Оба этих решения позволяют изолировать переключатель от аудиосигнала и использовать его в других схемах.
Практическое применение конструкции
Наиболее популярным применением дополнительных контактов в штекерных разъемах является переключение сигнала между динамиками и наушниками.

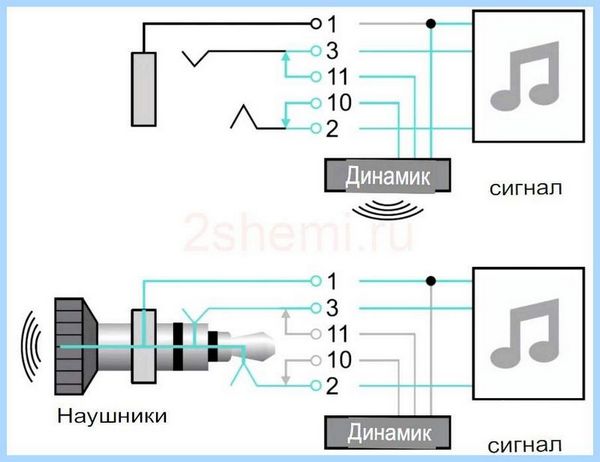

Как показано на рисунке, если вилка не подключена, звук исходит из громкоговорителя, а выключатель розетки (10) и кольцевой выключатель (11) остаются замкнутыми. При вставке вилка размыкает переключатели, отключая громкоговоритель от источника звука и одновременно вставляя наушники.
Далее показано как использовать переключатель SPDT для изменения режима работы устройства. Вставка штекера размыкает цепь между контактами 4 и 5 и одновременно подключает контакты с 5 по 6. В большинстве случаев это решение используется для перевода аудиоустройства в режим ожидания, если динамики или наушники не подключены, или для его выключения, когда штекер вытаскивается из гнезда.
Подведём итог
Аудиоразъем 3,5 мм стал отраслевым стандартом благодаря своей надежности и простоте. Разработчики легко могут оснастить устройство функциями, для которых обычно требуется дополнительное оборудование или другие порты. Использование разъема Джек-3,5 мм позволяет изготавливать устройство дешевле и упростить его конструкцию до необходимого минимума. А главное – повысить удобство использования.
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Распиновка штекера на 3.5 мм под наушники
Распиновка штекера 3.5 мм (Jack) под наушники
Введение
Наверное такое бывает у всех, когда мы слушаем музыку мы ложем сотку в карман джинсов и идем по своим делам. С течением времени от постоянных сгибов провода и штекера у нас начнётся разбалтываться разъем, что самое страшное, потому что его замена стоит не дёшева или ломаются места спайки (отходить пайка) или надламываются проводки штекера.
Симптомы неисправности проводов наушников.

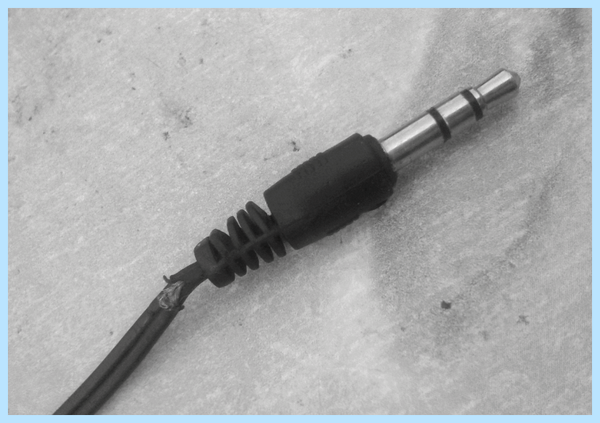

В результате постоянных сгибов провода, будут появляться шумы в наушниках и при шевелении соединения штекера с проводом будет пропадать звук, будут работать не все динамики в наушниках. Если у вас такие симптомы, то можно перепаять разъем самостоятельно практически без опыта работы с паяльником.
Как проверить что у вас неисправен разъем.
Вставите в разъём рабочие наушники и включите музыку. Если в работающих наушниках музыка не играет, то у вас сломался разъём. Также если слышно шипение при шевелении штекер, то это значит что скоро может выйдет из строя разъём.

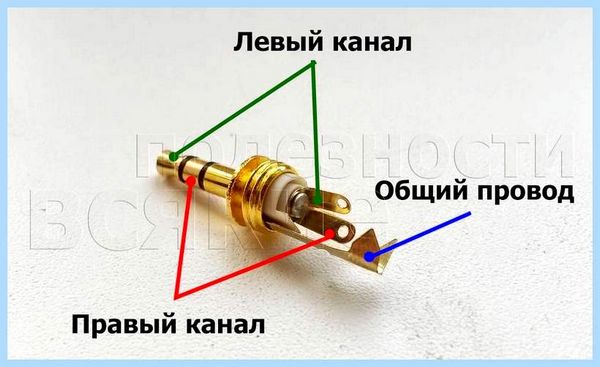

Самостоятельно перепаять разъем можно даже без большого опыта работы с паяльником.

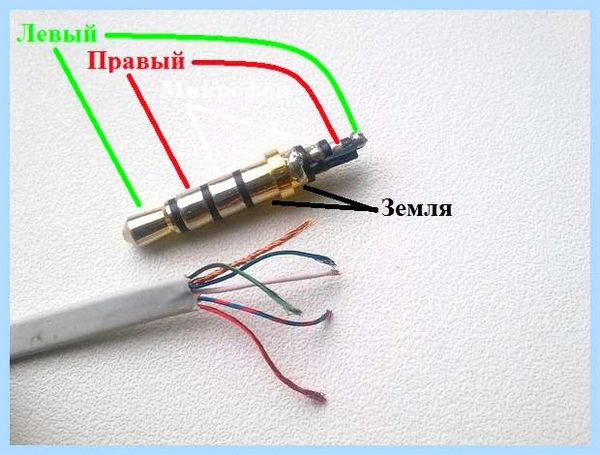

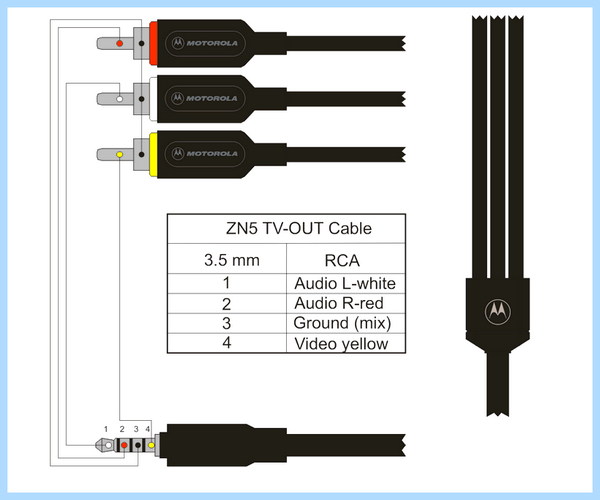

Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.

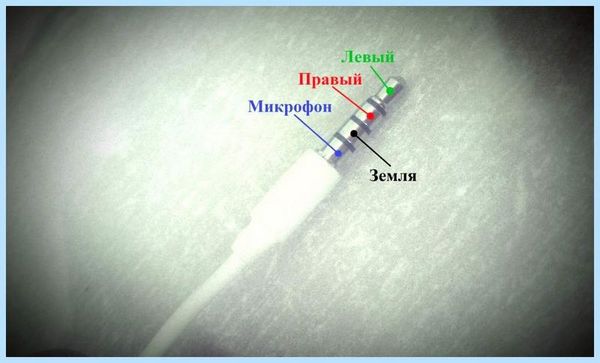

Сейчас в главном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в главном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.
Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона(поменять их местами).
Распиновка 3 5 мм jack 4 контакта
Распиновка 3 5 мм jack с 3 контактами
Что делать если не работают наушники. Ремонт наушников своими руками.
Нам понадобится ножик, паяльник, припой, канифоль отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера на всякий случай запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и запаяете к 3.5 мм разъёму. Советую место пайки залить горячим клеем(термоклей) и сжать термоусадкой, так соединение прослужит значительно дольше. Провода будет паяться плохо, но советую дольше прогревать, и у вас все получится.
Также смотрите Распиновка USB провода.
Разъем 3,5 мм Jack Можно купить по ссылкам ниже.
Видео.
Закончил техникум по специальности разработка систем галактического полива томатов. Работал главным поваром по разработки водопроводного канала между Сахарой и Южным полюсом. начиная с 2000 года ведущий специалист по утилизации просроченного сыра. Имею богатый жизненный опыт, могу Вам помочь советом, С уважением, Мишка
Похожие записи

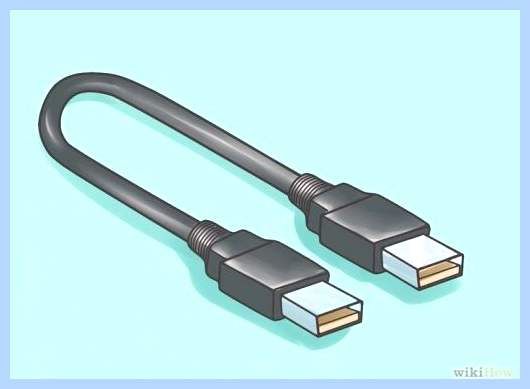

Распиновка USB штекера
Проверка на битые пиксели онлайн

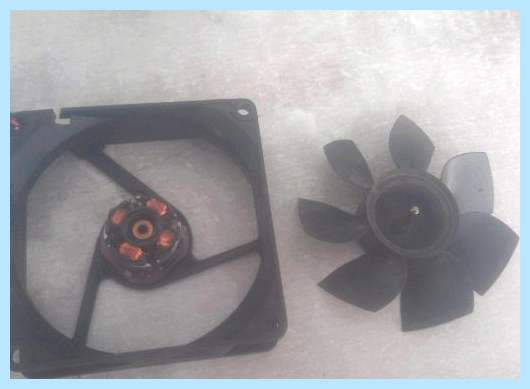

Не крутится или шумит кулер на процессоре, видеокарте или блоке питания.
6 комментариев для “ Распиновка штекера на 3.5 мм под наушники ”
Уведомление: Распиновка usb кабеля. | ProHelps.Ru
bracciale rigido uomo cartier imitazione :
En principio todos y cada uno de los conciertos son Evening With.
bracciale rigido uomo cartier imitazione
Михаил :
Доброго времени суток. Считаю что такой видос можно было и не выкладывать. Потому что кроме музыки и ритмичного подергивания руками, нет никакой полезной информации. Вы наверное забыли зачем выкладывали это видео.
Вы наверное хотели рассказать какая правильная распиновка по цветам проводов, но случайно забыли и увлеклись танцами рук. За танец руками и пальцами ставлю лайк.
на 4х пиновом микрофон с землей местами попутаны
Дмитрий :
Огромное СПАСИБО! помогло справиться с тихой громкостью в наушниках, делал по первой распиновке.
Марат Марсельевич :
Михаил, огромное спасибо за Ваши публикации.
Продолжайте разработку систем галактического полива томатов.
Не бросайте работу главным поваром по разработки водопроводного канала между Сахарой и Южным полюсом.
Как ведущий специалист по утилизации просроченного сыра, не забывайте читать стихи великого русского (кажется потомка Ганнибала из Эфиопии. Африка)) композитора,
который написал очень красивую оперу «Бахчисарайский водопровод».
Это я к тому, что некий Ваш читатель, обратил внимание на Ваше образование и должности,
а не на суть выложенных Вами статей, которые очень полезны для граждан самоделкиных,
которые не от хорошей жизни, вынуждены сами ремонтировать многие свои гаджеты.
Спасибо.
С Уважением.
