Руководство подключения кабелей блока питания к материнской плате

Подключение кабелей питания может показаться сложной задачей. Их немного, но они все разного дизайна и длины и, зависимо от вашей модели и производителя, окрашены в самые разные цвета.

К счастью, нет причин для беспокойства: подключение кабелей блока питания – чрезвычайно простой процесс, который редко меняется!

Вам нужно испытать этот процесс только один раз, и вы сможете его повторять долгие и длительные годы! Кроме того, это только поначалу кажется пугающим.

Как вы поймете, какой кабель что делает, вы поймёте, насколько всё просто и понятно по сути!

После чего небольшого введения, давайте начнём!

Силовые кабели блока питания – что есть что

В этой части мы сосредоточимся на стандартном блоке питания, который вы можете купить со склада в местном магазине.

Вы открыли упаковку, вынули блок питания и теперь смотрите на кучу разных кабелей и разъёмов.

Какова цель каждого кабеля, предложенного производителем?

24-контактный разъём питания ATX

24-контактный разъём, возможно, является важнейшим, поскольку он обеспечивает материнскую плату всей необходимой мощностью для правильной работы.

МАТЕРИНСКАЯ ПЛАТА 8 ПИН В БЛОКЕ ПИТАНИЯ 4 БУДЕТ ЛИ РАБОТАТЬ???

Для старых материнских плат требовался 20-контактный разъём, а для более новых – дополнительные четыре контакта. Поэтому этот разъём разделен на две части – 20-контактный и 4-контактный сегменты (чтобы обеспечить максимальную аппаратную совместимость).

Самый простой способ подключить 24-контактный кабель от блока питания – сначала вставить меньшую часть (4-контактную), а затем соответствующим образом выровнять более широкую часть и протолкнуть ее до упора, чтобы она была полностью выровнена.

После подключения он должен выглядеть как единый разъём – ничего не должно торчать или смещаться.

Как и большинство других разъёмов в этом списке, 24-контактный разъём имеет ключ и зажим, это означает, что он может работать исключительно в одном направлении. Короче говоря, это отличная помощь для начинающих сборщиков ПК.

#СЦ_Гермес Сгорел разъем питания процессора am3

Соответствующий разъём для этого конкретного кабеля почти всегда находится с правой стороны материнской платы. Другими словами: вы не сможете пропустить это.

8-контактный (4+4) разъём питания ЦП

Этот конкретный разъём обеспечит процессор всей необходимой ему мощностью. Это его основная функция, и она настолько важна, насколько вы можете себе представить.

Разные процессоры имеют разные требования к питанию, что также отражается на выбранной вами материнской плате.

Ваша материнская плата будет иметь один из следующих вариантов:
- один 4-контактный разъём
- один 8-контактный разъём
- 8- и 4-контактный разъём
- или двойной 8-контактный разъём.
Материнские платы более высокого уровня – те, которые позволят вам разогнаться до нужного уровня – обеспечивают большую гибкость и, в свою очередь, могут вмещать более мощные процессоры (те, которым требуется много энергии).

Поскольку некоторые процессоры не так и прожорливы, этот кабель тоже разделён на две части, точнее, на два 4-контактных разъёма.

Вы всегда должны подключать оба, даже если ваш процессор не нуждается в такой большой мощности. Если, конечно, ваша материнская плата не имеет только один 4-контактный разъём.

Один 4-контактный разъём обеспечивает питание процессора до 155 Вт; комбинированный восьмиконтактный разъём обеспечивает мощность до 235 Вт.

Этот разъём также имеет вырез и ключ, поэтому его подключение к материнской плате не должно вызвать особых проблем. Сам разъём почти всегда расположен с левой стороны материнской платы, в самом верху.

6/8-контактный разъём питания видеокарты

Видеокарты различаются по размеру и мощности.

Модели начального уровня могут потреблять менее 75 Вт, поэтому они не требуют дополнительного питания – они получают всю необходимую энергию через материнскую плату и слот PCIe x16.

Умеренно мощные видеокарты потребляют более 100 Вт, поэтому они требуют дополнительного питания от блока питания.

Для этих моделей (а они самые распространенные) придётся подключать соответствующий 6-контактный (+75 Вт) или 8-контактный разъём (+150 Вт).

Для самых мощных графических процессоров на рынке требуется два 8-контактных разъёма, а некоторые модели от NVIDIA поставляются даже с 12-контактным разъёмом.

8-контактные разъёмы часто делятся на две части: 6-контактную и 2-контактную. Это сделано для того, чтобы обеспечить максимальную совместимость.

Разъём (в единственном или во множественном числе) всегда находится на самой видеокарте.

SATA (разъём питания Serial ATA)

Эти кабели созданы для подачи питания на различные типы оборудования, включая жесткие диски, твердотельные накопители, внутренние оптические приводы CD/DVD, концентраторы вентиляторов, полосы RGB и т.д.

Их легко подключать, потому что они имеют ключ только с одной стороны, это означает, что они являются одними из «самых простых» разъёмов.

Зависимо от вашей сборки вы будете либо подключать несколько из них, либо не подключите ни одного. Всё больше пользователей переходят на формат M.2 SSD (по целому ряду причин).

Подключение Molex

Разъёмы Molex довольно архаичны, но всё ещё используются для некоторых (более старых) аппаратных устройств перифирии.

Эти разъёмы когда-то играли роль, очень похожую на SATA, но с того времени их использование было прекращено.

Все же, зависимо от вашей сборки и компонентов, с которыми вы работаете, вам могут понадобиться разъёмы Molex (крайне маловероятно, но всё же возможно), поэтому они определенно заслуживают небольшого внимания.

Если в вашем конкретном блоке питания нет кабелей/разъёмов Molex, вы всегда можете купить адаптер SATA-Molex и таким макаром обойти проблему.

Часто задаваемые вопросы кабелях блока питания

Давайте рассмотрим несколько вопросов, которые могут у вас возникнуть относительно вашего блока питания и множества кабелей и разъёмов, выходящих из него:

Нужно ли подключать все кабели питания?

По сути, нет. Немодульные блоки питания поставляются со множеством различных кабелей и разъёмов, но не все из них необходимо подключать для правильной работы компьютера.

Должны быть подключены 24-контактный кабель для питания материнской платы, 4/8-контактный кабель для питания процессора, 6/8-контактный для видеокарты и, возможно, несколько SATA.

Какова задача блока питания?

Его задача довольно проста: снабжать ваши компоненты (и, по доверенности, ваш компьютер) питанием.

Без него ваш компьютер – каким бы красивым или дорогим он ни был – будет примерно таким же полезным, как мешок с кирпичами (даже бесполезнее).

Каждый отдельный компонент в вашей сборке имеет определенные требования к мощности. Они могут варьироваться от нескольких ватт (например, в случае твердотельных накопителей) до многих сотен в случае видеокарты и процессора.

И поэтому, естественно, чтобы передать электричество от розетки к вашим компонентам, ваш блок питания должен быть подключен при помощи ряда кабелей, любой из которых имеет очень специфическое назначение.

К счастью, их число ограничено, и поэтому их легко классифицировать.

Должен ли я использовать модульный блок питания?

Это находится в зависимости от ваших личных предпочтений и общего бюджета.

Модульные блоки питания намного проще в использовании, так как они предлагают сборщикам ПК роскошь подключения только тех кабелей, которые им нужны, и ничего больше.

Однако, они идут с премией. Если вы хотите, чтобы сборка вашего ПК была максимально «чистой» и имела наименьшее количество кабелей, то модульный блок питания не только лишь рекомендуется, да и необходим.

Это их самое большое преимущество, но если у вас нет боковой панели из закаленного стекла и вам все равно, как выглядит внутренности вашего корпуса, то вы можете сэкономить, выбрав немодульный БП.

В качестве альтернативы вы можете использовать полумодульный блок питания. К ним постоянно подключены только важнейшие кабели, так что это очень хорошая золотая середина.

Также необходимо отметить, что полумодульные и полностью модульные блоки питания, обычно, имеют более высокое качество.

Если вы собираете «обычный» ПК – другими словами такой, который можно отнести к категории «бюджетных», – то немодульный блок питания – это определенно то, что вам нужно.

Однако, если вы не жалеете средств и хотите купить самые лучшие компоненты, которые можно купить за деньги, то полу- или полностью модульный блок питания (тот, который энергоэффективен и имеет достаточное количество ватт) определенно должен быть на вершине вашего списка приоритетов.

Совместимы ли кабели питания процессора и видеокарты?

Точно нет! Они могут выглядеть одинаково, но они обеспечивают разную мощность и имеют совершенно разные варианты использования.

Только помните, что разъём ЦП разделен на две равные по размеру 4-контактные части.

Разъём графического процессора, с другой стороны, разделен на две неравные части: 6-контактный и 2-контактный сегменты, что позволяет легко отличить конкретный разъём от всех остальных.

Можно ли ошибиться при подключении кабелей питания?

Сложно. Кабели блока питания (или, скорее, разъёмы) хороши тем, что они все разработаны совершенно по-разному.

Другими словами: они все имеют разную конструкцию и никак не взаимозаменяемы.

Просто убедитесь, что все ваши разъемы полностью вставлены в соответствующие разъёмы, и всё готово!

Подключение кабелей питания может казаться непростой задачей для непосвященных.

К счастью, это не только лишь просто, да и довольно прямолинейно! И как вы сделаете это один раз, у вас будут все знания и опыт, которые сохранятся и будут полезны годы, если не на десятилетия вперёд!

Распиновка разъемов компьютерного блока питания

Стандартный источники питания работает от 220В, также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

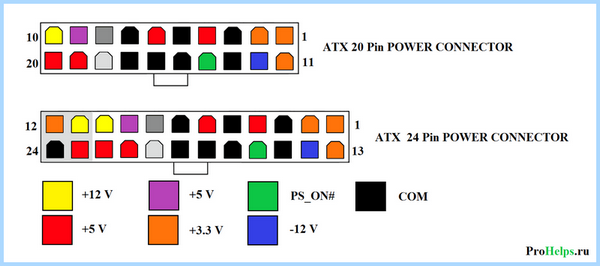

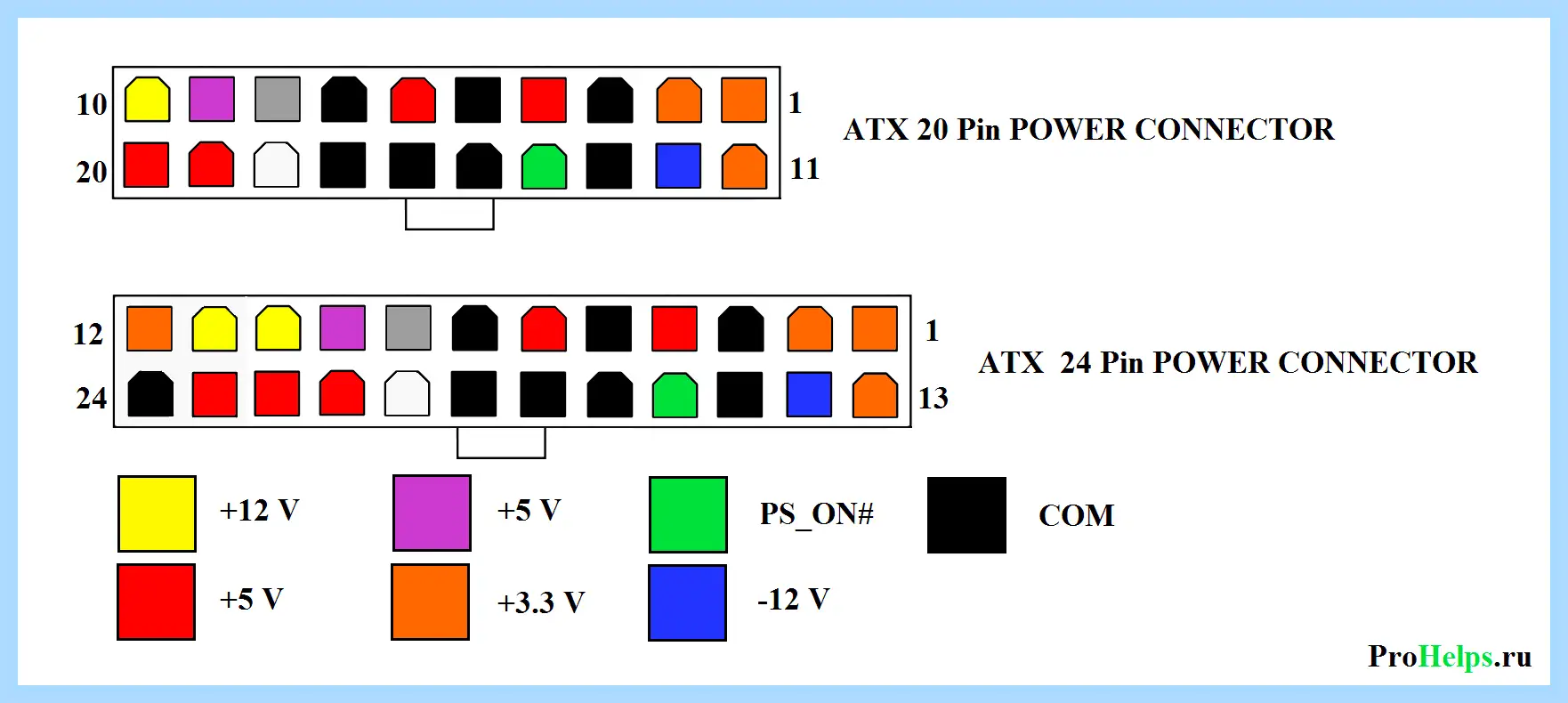

АТХ 20 и 24 Контактный главный Разъем кабеля питания

24-контактный 12-вольтовый разъем питания ATX может быть подключен исключительно в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в высшей части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности.

На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

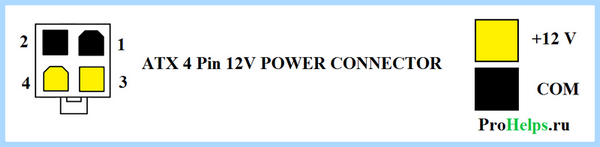

ATX 4-Контактный разъем питания

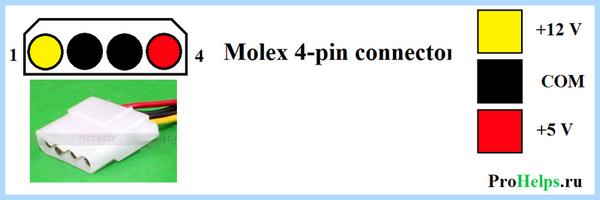

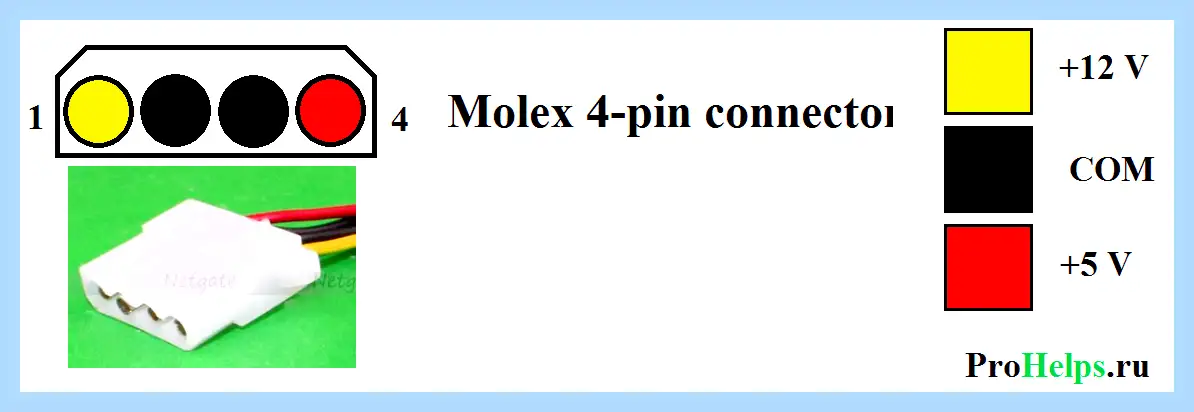

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сего времени очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

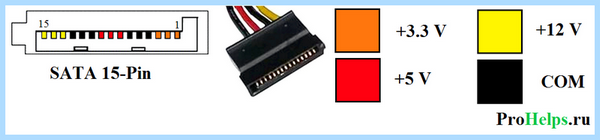

SATA 15-Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

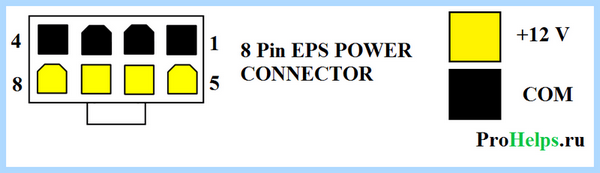

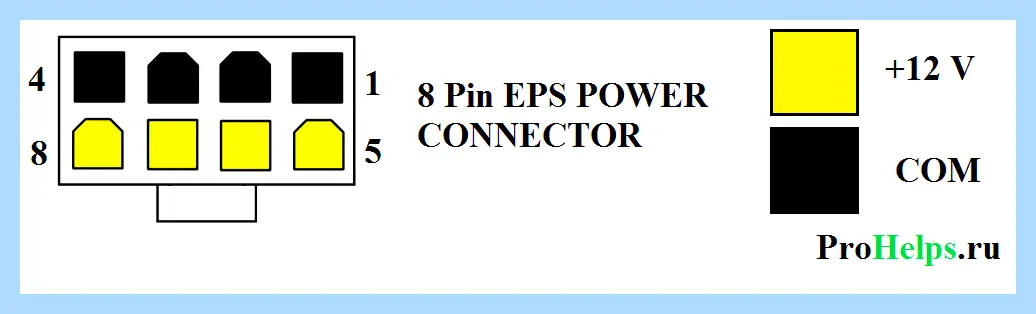

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но потому что времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

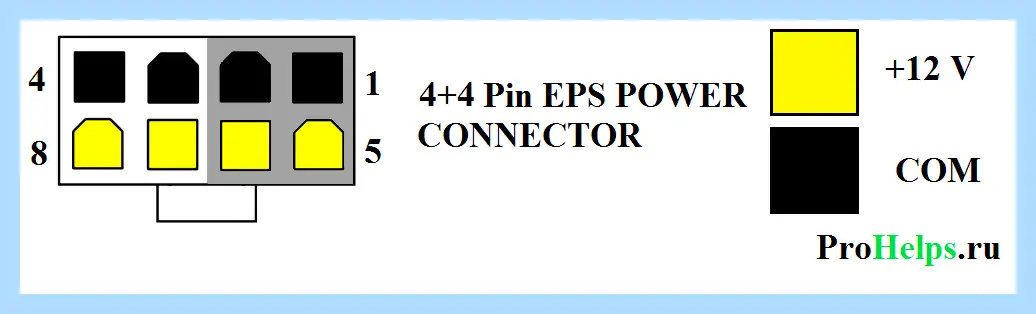

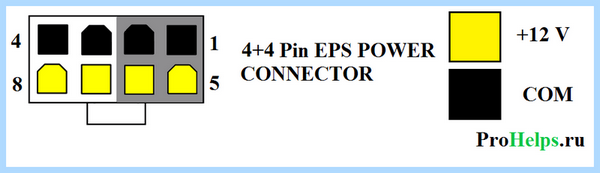

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем.

Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

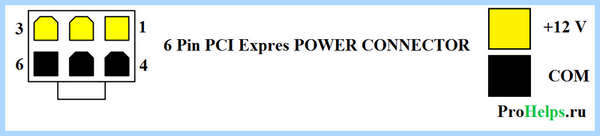

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.

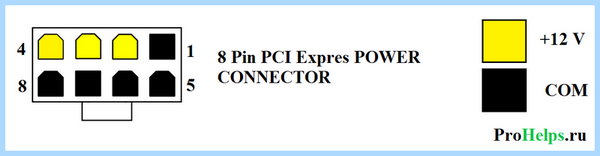

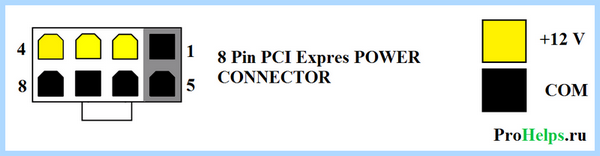

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в главном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет менее 75 Вт (хотя неофициально это, обычно, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем.

Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.
