Если на блоке питания разъем для материнской платы содержит 20 пинов, а на блоке питания – 24 (и напротив), то здесь также поможет жгут с 2-мя разъемами.
Распиновка разъемов блока питания компьютера по цветам и напряжению
Компьютерный блок питания подключается к потребителям снутри корпуса ПК при помощи разъемных соединений. Это позволяет стремительно отключить и подключить устройства для диагностики либо подмены. Хотя разработчики большинства разъемов предусмотрели защиту от неверного включения, и соединить коннекторы ошибочно нереально, знать, что представляет собой распиновка блока питания компьютера – принципиально. Это дозволит избежать заморочек при комплектовании либо модернизации ПК.
Вольтаж и цветовая маркировка кабелей
В целях приведения к одному эталону и минимизации ошибок при монтаже и подключении, для каждого напряжения принято использовать провода с подходящим цветом изоляции. Это помогает стремительно сориентироваться и при диагностике компьютера. По цветам проводов напряжения маркируются:
- 0 В (земля, общий провод) – темный;
- +5 вольт – красноватый;
- -5 вольт – белоснежный;
- +12 вольт – желтоватый;
- +3.3 вольта – оранжевый;
- -12 вольт – голубий.
Для напряжений, используемых не для питания компонент компьютера (сигналы управления и т.д.), употребляются другие цвета, даже если уровни напряжения совпадают с обозначенными. Этих эталонов придерживаются даже малоизвестные производители электроники из Юго-Восточной Азии. Другое дело, что их цветовая маркировка часто не позволяет отличить оранжевый цвет от желтоватого либо красноватого, а время от времени и темный от голубого либо фиолетового цвета.
Виды разъемов для питания компонентов ПК
Форму и положение разъемов внутреннего блока питания индивидуальных компов регулирует эталон ATX, пришедший на замену устаревшему AT. Для подключения устройств к источнику электронной энергии в главном используются:
- ATX 20 (20+4, 24) – для энергоснабжения материнской платы;
- коннектор 4 либо 8 пин – для питания микропроцессора;
- Molex – для питания многих устройств перифирии;
- SATA power – для питания жестких либо твердотельных дисков;
- PCI Expess – для запитки графических адаптеров.
Также снутри ПК можно отыскать и другие разъемы. Некие устарели и встречаются изредка (к примеру, для питания приводов для гибких дисков), другие только набирают популярность.

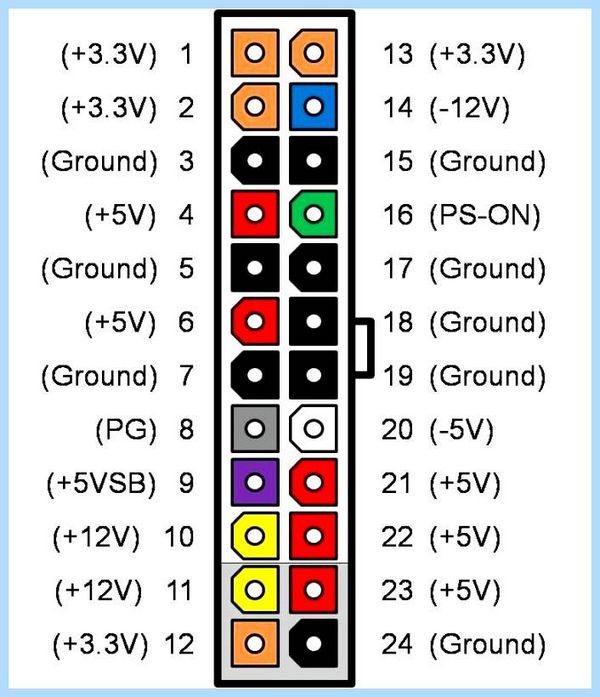

Для материнской платы (ATX 20, 24 pin)
Наибольший по габаритам разъем, отходящий от блока питания, подключается к материнской плате. Он содержит 24 гнезда (на плате 24 штырька соответственно). Еще можно повстречать разъемы питания устаревших компов на 20 выводов. Распиновка и цветовая маркировка 24-выводного разъема приведена на рисунке.

Часть каналов являются сигнальными и служат для управления блоком питания:
- вывод 8 — Power OK (PWR_OK, PWR_good) – сигнал на материнскую плату «питание включено»;
- вывод 16 -Power ON – сигнал от материнской платы, разрешение на подачу напряжения, в режиме ожидания на нем +5 вольт (подтянуто резистором), в режиме разрешения – 0 вольт (на материнской плате соединяется с общим проводом);
- вывод 13 дополнительный карий провод — Sense – оборотная связь для автоматической регулировки напряжения.
Также нужно раздельно отметить напряжение Stand by на фиолетовом проводе (вывод 9). Оно создано для питания внутренней схемы БП и сразу служит в качестве дежурного напряжения для пуска компьютера.

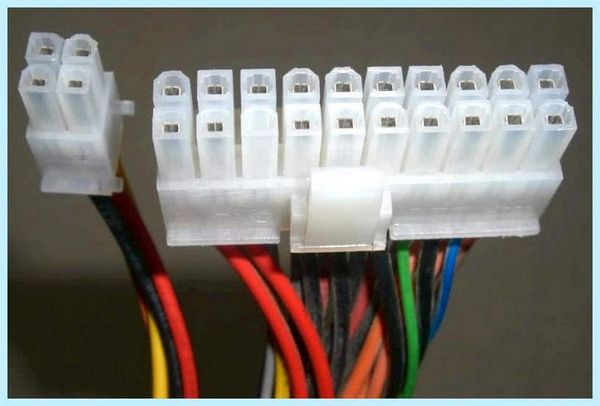

В 20-контактном разъеме отсутствует секция из 4-х последних выводов – пары 11-12 и 23-24. В новеньком, 24-контактном коннекторе, эта секция может быть выполнена съемной.

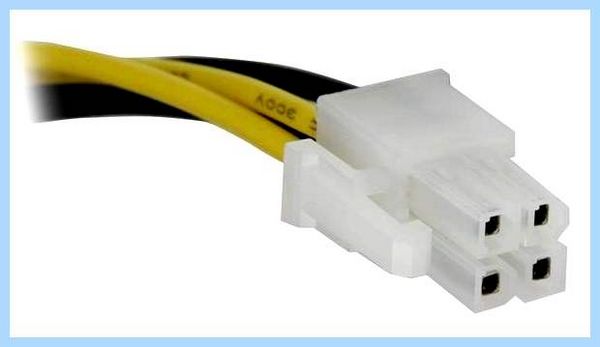

Для процессора
Производительность микропроцессоров в последние десятилетия непреклонно вырастает. Вырастает и их энергопотребление. Питаются микропроцессоры от преобразователей напряжения (VRM), установленных на материнской плате. Около 2-ух десятилетий вспять произошел массовый переход запитки VRM с напряжения +5 вольт на уровень +12 вольт. Связано это с тем, что для передачи схожей мощности при большем напряжении требуется меньший ток. VRM получают электроэнергию по отдельному кабелю с разъемом, состоящим из 4 пинов.
Два контакта созданы для напряжения+12 вольт (желтый провод) и два – земля (провод в черной изоляции).

Гнезда на разъеме и пины на плате расположены в два ряда по назначению. Два вывода выполняют функцию ключа – их форма отличается от остальных, поэтому ошибочное подключение невозможно.

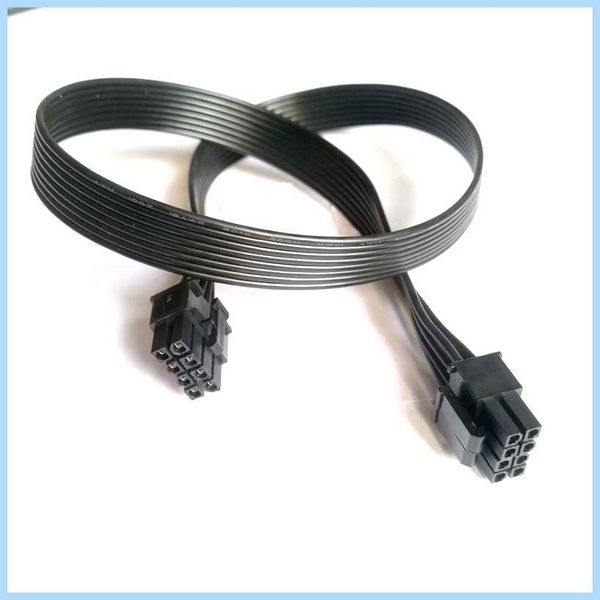

С ростом производительности стало расти количество VRM (сначала на серверах, потом и на компьютерах), поэтому встал вопрос о рациональном распределении мощности. Вопрос решен применением 8-пиновых коннекторов. В них подводимая мощность распределяется на 4 пары проводников.

В остальном от предыдущего варианта принципиальных отличий нет. Коннектор содержит два ряда гнезд — +12 вольт и 0 вольт, только по 4 в ряд.

Прогресс не остановить, потребление энергии процессорами будет только расти. Похоже, 4-пиновые разъемы свой век отжили и уходят в прошлое.

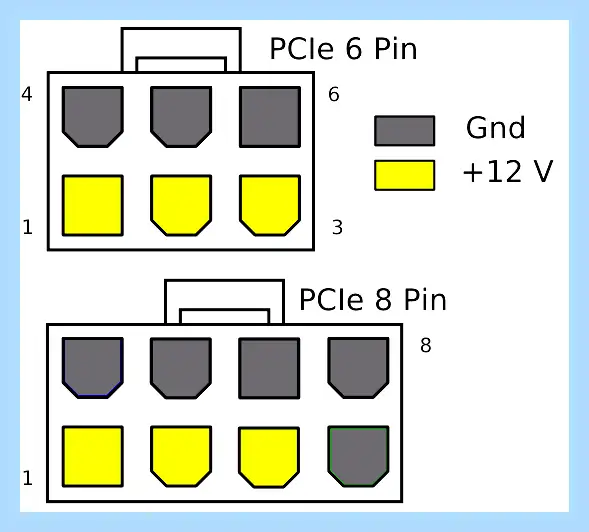

Для видеокарты (PCI Express)
Видеокарты предыдущих поколений, имеющие невысокую производительность, и современные модели бюджетного класса питаются от разъема PCIe х 16, к которому они подключаются. Напряжение на этот терминал поступает от материнской платы, которая, в свою очередь, запитывается от БП через 24(20)-контактный коннектор. Этого хватает для передачи 75 ватт.

Современным производительным картам этого недостаточно, поэтому для них предусмотрен дополнительный вход питания PCI Express. Изначально он представлял собой коннектор на 6 контактов и позволял обеспечить дополнительное энергоснабжение мощностью 75 ватт. Очень скоро этой пропускной способности стало недостаточно, и последующие стандарты ATX пополнил разъем на 8 контактов и на 120 ватт.

Также этот разъем выпускается в универсальном формате 6+2, позволяющий использовать его как для 6-пиновых коннекторов видеокарт, так и для 8-пиновых.

Для самых современных видеокарт производители применяют коннекторы с двенадцатью контактами, но они пока широкого распространения не получили.

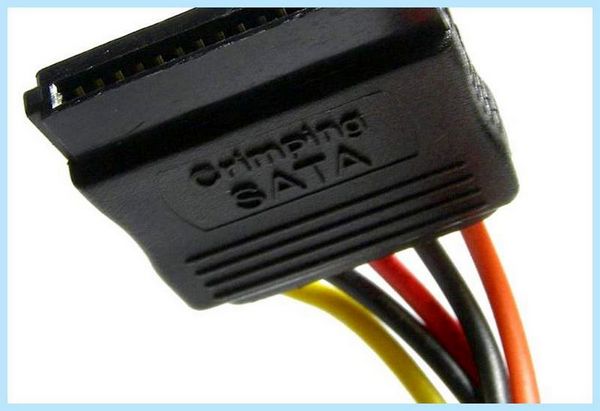

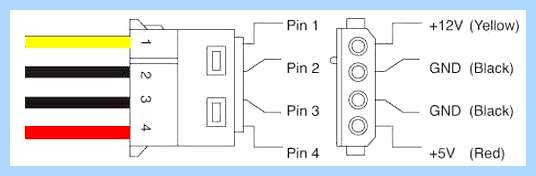

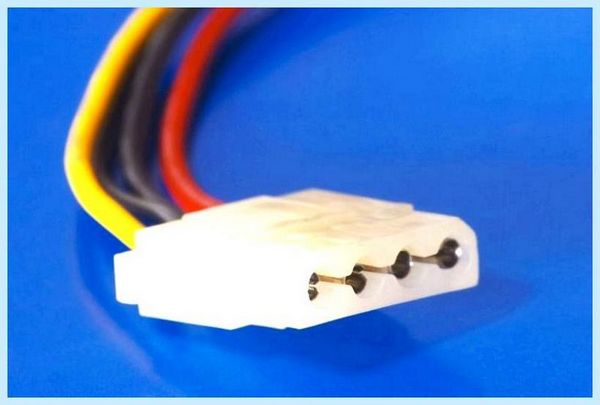

Для жестких дисков и прочих устройств (SATA, MOLEX)
Для подключения жестких дисков и некоторой другой периферии долгое время использовался разъем Molex (по названию фирмы-изготовителя). Его достоинство – вилки и розетки с большими, мощными контактами, надежно работающими при больших токах.

Втычные элементы расположены в один ряд. Разъем также имеет ключ, исключающий неверное соединение. Два внутренних пина созданы для земляных проводов (черных). К крайним подключаются проводники с напряжением +5 вольт и +12 вольт.
Каждый контакт рассчитан на ток в 11 ампер, что позволяет передать по пятивольтовому каналу 55 ватт, а по двенадцативольтовому – 132 ватта. Распиновка коннектора Молекс показана на рисунке.

Передаваемая по линии питания мощность ограничивается не только лишь нагрузочной способностью разъема, да и сечением проводов подключенного кабеля, шириной дорожек печатной платы и т.д. Для определения наибольшей мощности линии надо выбирать возможности наименее мощного компонента.
В связи с возросшей популярностью стандарта SATA, разъемы Molex вытесняются коннекторами питания SATA, имеющими 15 выходов. На каждое напряжение задействовано 3 пина, что позволяет передавать большую мощность, не увеличивая сечение проводников и сохраняя гибкость кабеля. Группы напряжений разделены группами нулевых проводов (по 3 проводника). Распиновка разъема – в таблице.
| Номер контакта | Цвет провода | Уровень напряжения, В |
|---|---|---|
| 1 | Оранжевый | +3,3 |
| 2 | Оранжевый | +3,3 |
| 3 | Оранжевый | +3,3 |
| 4 | Черный | 0 В |
| 5 | Черный | 0 В |
| 6 | Черный | 0 В |
| 7 | Красный | +5 |
| 8 | Красный | +5 |
| 9 | Красный | +5 |
| 10 | Черный | 0 В |
| 11 | Черный | 0 В |
| 12 | Черный | 0 В |
| 13 | Желтый | +12 |
| 14 | Желтый | +12 |
| 15 | Желтый | +12 |
Стандарт SATA предполагает подключение устройств двумя разъемами – для питания и для передачи данных. Их путать не следует.

Какие могут понадобиться переходники
При модернизации компьютера или при изначальной сборке может получиться так, что у блока питания отсутствуют необходимые разъемы для подключения устройств перифирии, и подобрать БП со всеми необходимыми коннекторами не удается. В данном случае выручат переходники с одних типов соединительных терминалов на другие. Так, если вместо устаревшего жесткого диска с питанием посредством разъема Молекс устанавливается новое устройство, выполненное по стандарту SATA, потребуется жгут с двумя коннекторами: с одной стороны Molex, с другой — SATA-Power.

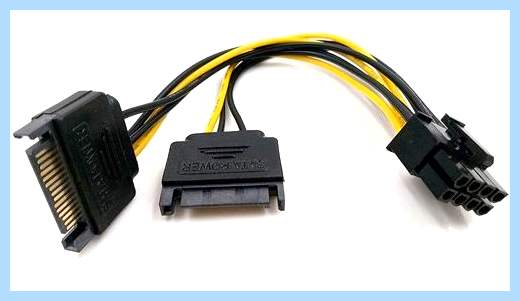

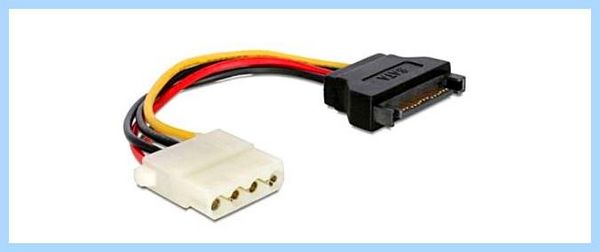

Если у БП имеются незадействованные разъемы SATA, их можно использовать для питания производительных видеокарт. Для этого понадобится соответствующий переходник.

Если на материнской плате предусмотрен разъем для питания VRM (процессора) на 8 контактов, а в БП коннектор рассчитан на 4 (и наоборот), также можно приобрести специальный переходной жгут. Но его можно не покупать – эти разъемы полностью совместимы, и прекрасно подходят друг к другу без переходных кабелей.

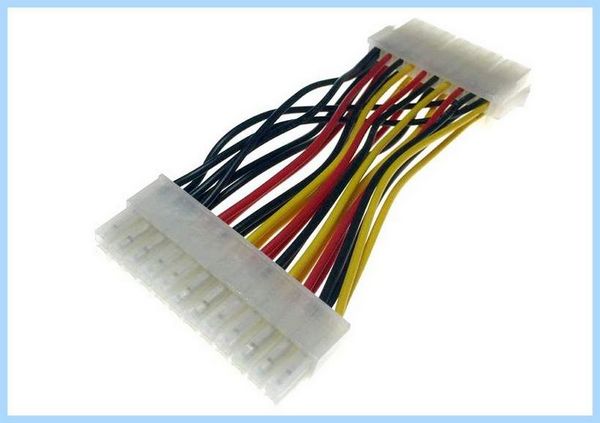

Если на блоке питания разъем для материнской платы содержит 20 пинов, а на блоке питания – 24 (и наоборот), то тут также поможет жгут с двумя разъемами.

Это основные переходные кабели. В процессе сборки компьютера могут понадобиться и другие переходники. Они все имеются в продаже.
Вывод и тематические видео
Многообразие разъемов, применяемых в системе питания ПК, с одной стороны создает определенную растерянность у неопытных пользователей, решивших собрать новый компьютер или модернизировать старый. С другой стороны, это удобно – меньше возможностей что-то неверно подключить. Несколько облегчит жизнь введение стандарта ATX12VO, предусматривающий питание всех устройств только от 12 вольт. В любом случае, сведения, приведенные в обзоре, будут полезны.
Становой Алексей
Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.
Руководство по кабелю питания видеокарты – как подключать разные типы разъёмов
Процесс сборки ПК может показаться чрезвычайно сложным, поскольку приходится преодолевать довольно много препятствий. Это, по крайней мере, частично, связано со множеством силовых кабелей, которые вы должны подключить, и множеством компонентов, к которым вы должны их подключить.
Видеокарты имеют тенденцию выделяться в этом процессе – они часто комично большие с огромными радиаторами, многочисленными вентиляторами и кожухами, которые либо черные, либо насыщены RGB.
Вот почему они так заманчивы, но те, кто никогда по-настоящему не «имели дела» с сегодняшними прожорливыми графическими процессорами, могут (и в большинстве случаев будут) чувствовать себя немного подавленными.
И, в довершение ко всему, кабель часто настолько тонкий, что вы не можете не задаться вопросом: справится ли он с задачей «накормить» ваш (потенциально довольно гигантский) графический процессор достаточной мощностью?
Тот факт, что существует несколько разных разъёмов питания (они все выглядят одинаково), делает всё это намного сложнее.
К счастью, существует ограниченное количество кабелей и разъёмов, которые могут служить связующим звеном между вашим графическим процессором и блоком питания.
Список, по сути, довольно короткий, и хотя он может расширяться и расти в дальнейшем, такие изменения (или, скорее, дополнения) чрезвычайно редки и происходят только один раз за десять лет.
Причина, по которой мы говорим об этой конкретной части сборки ПК, довольно проста: вам нужно узнать разницу между этими разъёмами только один раз, и вы будете подготовлены на годы, если не даже десятилетия!
С этим небольшим введением, давайте погрузимся в мельчайшие детали!

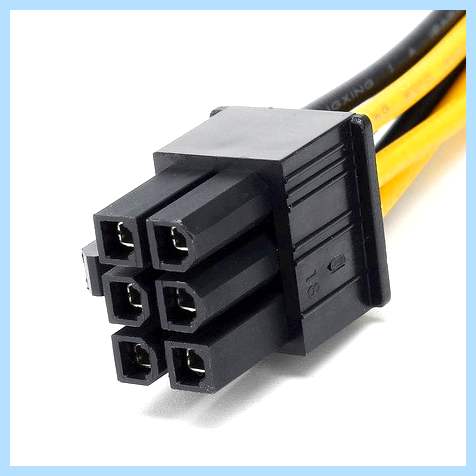

6-контактный разъём питания видеокарты
Абсолютно во всех сценариях ваша материнская плата будет обеспечивать мощность до 75 Вт для вашего графического процессора через слот PCI Express x16. Однако, большинству видеокарт требуется немного больше, чем это, и здесь в игру вступает «базовый» 6-контактный разъём питания .

Этот кабель обеспечивает дополнительные 75 Вт, что в купе с вышеупомянутой суммой даёт в общей сложности 150 Вт. Для большинства видеокарт начального и среднего уровня (особенно старых) этого количества будет достаточно.
Однако, чем выше вы поднимаетесь в стеке продуктов, тем паче энергоемкими становятся графические процессоры. В данном случае единственный 6-контактный разъём не поможет.

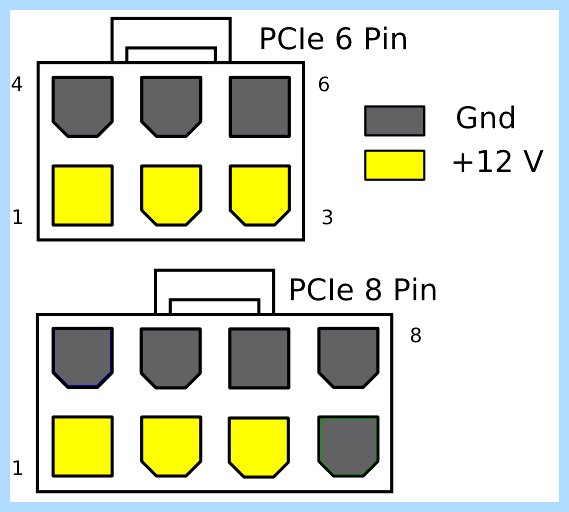

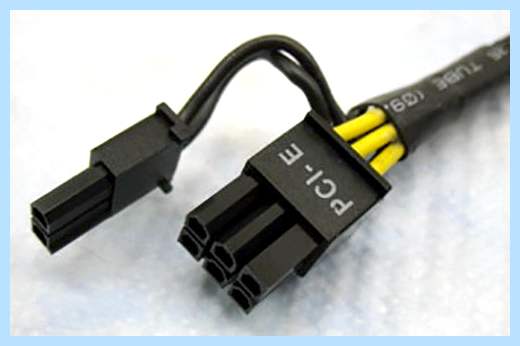

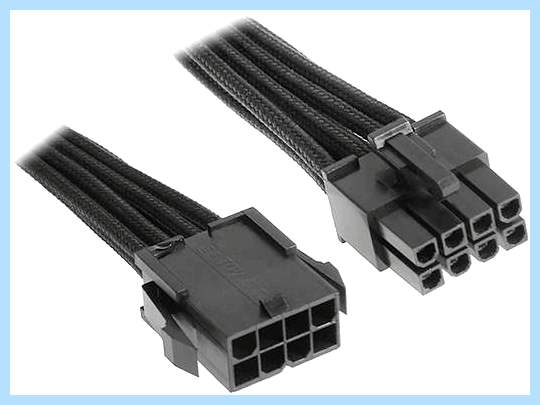

6+2-контактные и 8-контактные разъёмы питания видеокарты
6+2-контактный разъем , на самом деле, является 8-контактным – он просто разделён на две части, поэтому по мере надобности вы также можете использовать его в качестве 6-контактного кабеля питания.

Несмотря на то, что он может выглядеть как обычный 6-контактный кабель, этот 8-контактный кабель рассчитан на «колоссальные» 150 Вт, что в купе с 75 Вт от слота PCIe составляет очень приличные 225 Вт.

Некоторым видеокартам требуется только один 8-контактный разъём. Другим, однако, нужно два. Третьи получают питание через 6- и 8-контактный разъём (всего 300 Вт).
В самых редких случаях вы можете столкнуться с тройной 8-контактной конфигурацией, но такие вещи, в главном, зарезервированы для самых энергоемких графических процессоров, которые «создаются» для разгона.
Подключение кабеля CPU 8 пин в разъем питания CPU 4 пин
Примечание. Все приведенные здесь значения потребляемой мощности взяты из спецификации ATX для блоков питания. И помните, спецификации не являются ограничениями. Фактическая мощность, которую кабель будет и может передавать, находится в зависимости от гораздо большего.
Например, кратковременные всплески могут мгновенно потреблять до 2 раз больше средней мощности. Как вы можете видеть ниже, Vega64, карта мощностью 250 Вт~, увеличивает мощность до 420 Вт за 0,3 миллисекунды!

Может ли ваш кабель выдержать всю эту мощность, находится в зависимости от размера сечения кабеля и общего качества рассматриваемого блока питания. Кроме того, разъём питания 6+2 Molex Mini-Fit Jr (пластиковый разъём питания PCIe) может безопасно работать с мощностью до 288 Вт (8А×3×12В): источник.
Именно так как мощность 150 Вт не является пределом, мы подчеркиваем важность покупки блоков питания хорошего качества для рабочих станций и других систем с высокой нагрузкой. И именно поэтому использовать пиг-тейлы для питания видеокарт – плохая идея. Если у вас есть видеокарта мощностью 400 Вт, и вы питаете её при помощи пигтейлов, вы отправляете колоссальные 27 ампер по одному набору проводов. Вы просто напрашивается на неприятности, поскольку очень сильно полагаетесь на качество своего блока питания.
По возможности используйте два отдельных кабеля.
12-контактный разъём питания видеокарты
Решение NVIDIA создать специальный 12-контактный разъем питания для своих топовых графических процессоров серии RTX 3000 подверглось резкой критике, но, по крайней мере, оно внесло немного хаоса в довольно устаревший сегмент сборки ПК.

Интересно, что он имеет ту же ширину, что и стандартный 8-контактный разъём, так как сами контакты немного меньше, чем мы ожидали.
К счастью, NVIDIA решила снабдить свои графические процессоры Founders Edition адаптером, который преобразует 12-контактный разъём в двойной 8-контактный, что обеспечивает полную совместимость с существующими блоками питания.
Однако, судя по всему, нам всем в какой-то момент придётся перейти на этот зарождающийся новый «стандарт», поскольку будущим графическим процессорам потребуется больше энергии, чем когда-либо прежде.
Какую мощность обеспечивает каждый разъём питания
- Ваш графический процессор всегда сможет потреблять до 75 Вт через саму материнскую плату. Это «базовая» энергия.
- Один 6-контактный разъём питания обеспечивает дополнительные 75 Вт, что даёт общую мощность 150 Вт.
- Замените его на 8-контактный разъём питания (150 Вт), и это число автоматически увеличится до 225 Вт.

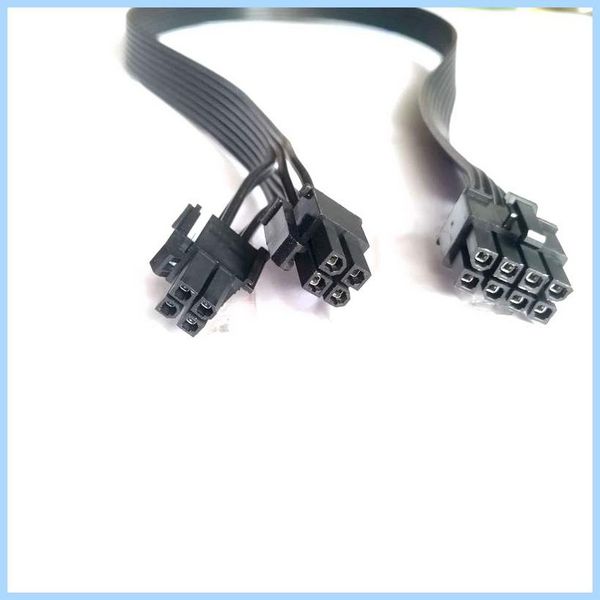

- Вы также можете получить столько же с двумя отдельными 6-контактными разъёмами – 75 Вт + 75 Вт + 75 Вт.
- 6+8-контактная конфигурация (вместе со слотом PCI Express x16) обеспечит до 300 Вт общей мощности.
Если вашей конкретной модели требуется ещё больше, вам придётся подключить два 8-контактных разъёма, которые в сочетании со слотом PCIe могут обеспечить колоссальные 375 Вт мощности.
Если вы перегружены этим ошеломляющим объемом информации, вот маленькая таблица, в какой всё классифицировано и разложено:
| Руководство по кабелям питания видеокарты | ||||
|---|---|---|---|---|
| PCIe x16 | 6-pin | 8-pin | 12-pin | Суммарная мощность |
| 75 Вт | – | – | – | 75 Вт |
| 75 Вт | 75 Вт | – | – | 150 Вт |
| 75 Вт | 2×75 Вт | – | – | 225 Вт |
| 75 Вт | – | 150 Вт | – | 225 Вт |
| 75 Вт | 75 Вт | 150 Вт | – | 300 Вт |
| 75 Вт | – | 2×150 Вт | – | 375 Вт |
| 75 Вт | – | 3×150 Вт | – | 525 Вт |
| 75 Вт | – | – | 600 Вт | 675 Вт |
| 75 Вт | – | – | 2×600 Вт | 1275 Вт |
Этот последний ряд является скорее гипотетическим, но, учитывая готовность NVIDIA и AMD создавать огромных, прожорливых бегемотов, можно легко представить себе будущее (которое не так и далеко), в каком двойные 12-контактные разъёмы питания станут нормой – вместе с играми 8K/12K.
Часто задаваемые вопросы о питании видеокарты
Давайте рассмотрим несколько вопросов, которые могут у вас возникнуть относительно кабелей питания графического процессора и всего, что с ними связано:
Сколько существует разъёмов питания графического процессора?
Прямо сейчас, на момент написания этой статьи, вы можете встретить только четыре разных разъёма: 6-контактный, 6+2-контактный, 8-контактный и 12-контактный.
Два посередине – это одно и то же, но они немного отличаются друг от друга, чтобы обеспечить максимальную совместимость оборудования и блока питания.
Сколько кабелей питания нужно моему графическому процессору?
Это находится в зависимости от вашей конкретной модели. Ему, по крайней мере, нужен один 6-контактный разъем питания.
Если это графический процессор среднего уровня, то он будет иметь либо два 6-контактных разъёма, либо, альтернативно, один 8-контактный. Обе конфигурации обеспечивают одинаковую мощность (150 Вт).
Чем выше вы поднимаетесь в стеке продуктов, тем больше мощности вам придётся предоставить.
Графическим процессорам более высокого класса в большинстве случаев требуются 6- и 8-контактный разъём, а самым мощным требуется два 8-контактных разъёма для правильной работы и обеспечения невероятно высокой частоты кадров и разрешения.
Не хватает провода для питания процессора 8+4 pin. Что делать?
Тройные 8-контактные разъёмы зарезервированы для самых лучших и энергоемких видеокарт на рынке.
Все ли видеокарты требуют дополнительной мощности?
По сути на рынке довольно много графических процессоров, которые не требуют дополнительной мощности от вашего блока питания. Сама материнская плата всегда обеспечивает мощность до 75 Вт.
Однако, эти графические процессоры находятся на более слабой стороне. Они неплохие в любом случае, но они ограничены, когда дело доходит до того, что они могут делать и сколько кадров они могут протолкнуть.
Могу ли я подключить неправильный кабель блока питания к видеокарте?
Это, к счастью, невозможно.
Большинство кабелей блока питания имеют ключи, зажимы или и то, и другое. Это, в свою очередь, означает, что они могут идти только одним путём и в соответствующие слоты.
Кабели CPU и GPU могут выглядеть одинаково (по крайней мере, на первый взгляд), но они никоим образом не взаимозаменяемы, и то же самое касается всех других кабелей и разъёмов блока питания.
▷ 24-контактные разъемы питания ATX и 8-контактные разъемы EPS для чего они нужны и для чего они нужны?

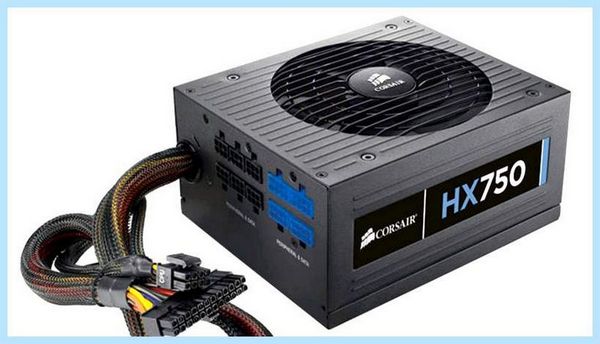

Блок питания (или блок питания) преобразует питание переменного тока в регулируемый низковольтный источник питания постоянного тока для внутренних компонентов ПК. Современные персональные компьютеры универсально используют импульсные источники питания. В этой статье мы рассмотрим важность блока питания и его наиболее важных разъемов для материнской платы, ATX и EPS.
Как работает блок питания и его основные разъемы для материнской платы

Источник питания настольного компьютера переключает питание переменного тока от настенной розетки на низковольтное питание постоянного тока для работы процессора и устройств перифирии. Требуются различные напряжения постоянного тока, и они должны регулироваться с некоторой точностью, чтобы обеспечить стабильную работу компьютера.
Микрокомпьютеры и блоки питания первого поколения для домашних компьютеров использовали тяжелый понижающий трансформатор и линейный источник питания, как, например, Commodore PET, выпущенный в 1977 году . Apple II, также представленная в В 1977 году он был известен своим импульсным источником питания, который был легче и меньше, чем эквивалентный линейный источник питания, и не имел охлаждающего вентилятора. Импульсный источник питания использует высокочастотный трансформатор с ферритовым сердечником и силовыми транзисторами, которые переключаются тысячи раз за секунду.
Мы рекомендуем прочитать нашу статью о том, сколько по сути потребляет наш компьютер? | Рекомендуемый источник питания
Все современные ПК теперь используют импульсные источники питания, которые легче, дешевле и эффективнее, чем эквивалентные линейные источники питания. На выходных блоках питания от 200 до 350 Вт использовались главные трансформаторы с входной обмоткой 19-28 на 115 В и 3 или 4 выходными обмотками на 6 В. Блоки питания ПК могут иметь защиту от короткого замыкания, перегрузки, перенапряжения, перенапряжения, перегрева и перегрева.
Стандарт ATX следовал дизайну некоторых производителей, так что блоки питания также обеспечивают резервное напряжение, так что большая часть компьютерной системы может быть отключена после подготовки к спящему режиму или выключению, а затем снова включена по событию, Когда компьютер выключен, но источник питания все еще включен, его можно запустить удаленно через Wake-on-LAN и Wake-on-ring или локально через Keyboard Power ON (KBPO), если материнская плата признает это Это резервное напряжение генерируется меньшим источником питания внутри устройства.
Большинство современных блоков питания для настольных ПК соответствуют спецификации ATX, которая включает форм-фактор и допуски по напряжению. Несмотря на то, что источник питания ATX подключен к сети, он всегда обеспечивает резервное напряжение 5 В (5 В) для функций ожидания и некоторых устройств перифирии, которые должны быть включены. Блоки питания ATX включаются и выключаются по сигналу от материнской платы. Они также подают сигнал на материнскую плату, чтобы указать, когда напряжения постоянного тока соответствуют техническим характеристикам, чтобы компьютер мог безопасно запускаться и запускаться.
24-контактный разъем ATX и 8-контактный разъем EPS, различия и важность

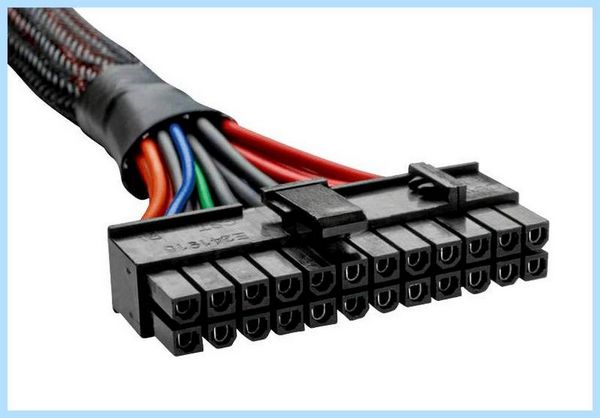

24-контактный ATX-кабель или основной разъем на материнской плате — это один из кабелей, которые необходимо подключить к материнской плате вашего ПК. Этот кабель использует большой 24-контактный разъем, который является наибольшим разъемом на блоке питания. Большинство источников питания позволяют преобразовать этот 24-контактный разъем в 20-контактный разъем, обычно удаляя дополнительные 4 контакта, что является стандартом, используемым в старых материнских платах.

Материнские платы, которые используют 24-контактный разъем, называются ATX12V 2.x, в то время как материнские платы, которые используют 20-контактный разъем, могут быть ATX12V 1.x или материнской платой ATX. Направьте внимание, что эти названия относятся к электрическому соединению материнской платы, а не к физическим размерам материнской платы. ATX — это также название, которое используется для описания размера материнской платы, что может вводить в заблуждение некоторых пользователей, у вас может быть материнская плата ATX с разъемом ATX12V 2.x. Например, в данном случае ATX относится к размеру материнской платы, 12 «х 9, 6» или 30, 5 см х 24, 4 см.

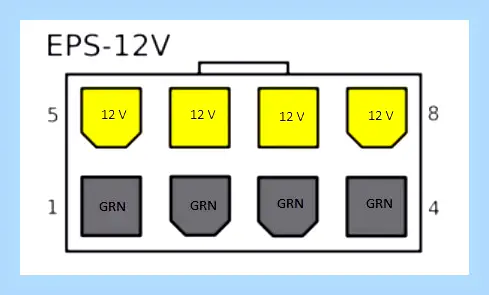

Что касается разъема EPS12V, то это 8-контактный разъем, который выполняет ту же функцию, что и предыдущий, другими словами обеспечивает подачу электропитания на системный процессор. Поскольку он имеет восемь контактов вместо четырех, он способен обеспечить больший ток. Не все блоки питания и все материнские платы поставляются с этим разъемом. На некоторых источниках питания разъем EPS12V получается путем соединения двух разъемов ATX12V.
Если ваша материнская плата и блок питания имеют этот разъем, используйте его вместо ATX12V.

Материнские платы, которые поставляются с этим разъемом, часто поставляются с половиной разъема, покрытой наклейкой или пластиковой крышкой, что позволяет использовать разъем ATX12V на блоке питания с разъемом EPS12V на материнской плате. Вы можете установить разъем ATX12V на блоке питания к разъему EPS12V на материнской плате, однако это не рекомендуется.
Рекомендуем прочитать лучшие источники питания
Различия между 24-контактным и 20-контактным разъемом ATX
Исходный стандарт ATX поддерживал 20-контактный разъем с разводкой, очень похожей на текущий 24-контактный разъем, но с опущенными 11, 12, 23 и 24 контактами. 20-контактный разъем относится к самому старому стандарту ATX, а 24-контактный разъем соответствует последнему стандарту ATX. 24-контактный разъем — это всего лишь 20-контактный кабель с 4 дополнительными кабелями для обеспечения дополнительного электропитания. Пока ваш блок питания может обеспечивать достаточную мощность для материнской платы, вы все равно можете использовать 20-контактный блок питания.
Это означает, что более новый 24-контактный блок питания полезен для материнских плат, которым требуется больше энергии, и поэтому устраняет необходимость в источниках питания ATX 12 В для обеспечения вспомогательного шнура питания, хотя некоторые из них все еще могут сделай это Дополнительные четыре контакта, обычно, являются съемными, что позволяет использовать его с 20-контактным разъемом материнской платы. Дополнительный контактный блок просто висит над разъемом на материнской плате, они ни к чему не подключаются. Некоторые материнские платы допускают обратное: используйте более старый 20-контактный кабель питания для подключения к 24-контактной материнской плате. Если вам нужно использовать неразъемный 24-контактный разъем питания на материнской плате, которая принимает только 20-контактный кабель, есть ряд интернет-магазинов, где вы можете купить переходник с 24-контактным на 20-контактный.
AT блоки питания, уже вышедшие из строя
Первый блок питания IBM PC AT подавал два основных напряжения: +5 В и +12 В. Он подал два других напряжения, -5 В и -12 В, но с ограниченным количеством энергии. Большинство микрочипов тех пор работали с напряжением 5 В. Из 63, 5 Вт, которые могли поставлять эти блоки питания, большая часть была на этой шине +5 В. Источник + 12 В в главном использовался для работы двигателей, таких как дисководы и охлаждающие вентиляторы.
Чем больше устройств перифирии было добавлено, тем больше питания было подано на шину 12 В.
Однако, поскольку большая часть энергии потреблялась чипами, шина 5 В по-прежнему обеспечивала большую часть мощности. Шина −12 В в главном использовалась для подачи отрицательного напряжения питания на последовательные порты RS-232. Шина −5 В была предусмотрена для устройств перифирии на шине ISA (таких как звуковые карты), но не использовалась материнской платой. Дополнительный кабель под названием «Power Good» использовался для предотвращения работы цифровой цепи в течение начальных миллисекунд включения питания, когда выходные напряжения и токи увеличиваются, но еще не являются достаточными или стабильными, для правильной работы устройство.
Как выходная мощность готова к использованию, правильный сигнал питания указывает цифровым цепям, что он может начать работать.

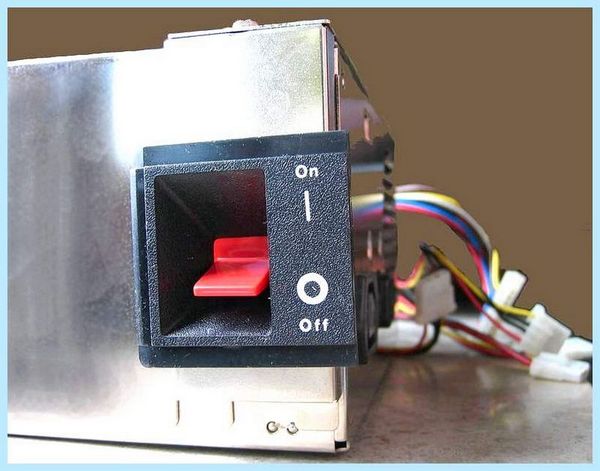

Оригинальные блоки питания IBM AT для ПК включали выключатель питания от сети, который выдвигался через боковую сторону корпуса ПК. В распространенном варианте, установленном в корпусах вышек, переключатель сетевого напряжения был подключен к источнику питания при помощи короткого кабеля, что позволило установить его отдельно от источника питания.

Ранний источник питания был полностью включен или выключен, управляемый механическим переключателем напряжения сети, и режимы ожидания с низким энергопотреблением не были расчетными для ранних источников питания. Эти источники питания, обычно, не были способны к режимам энергосбережения. Из-за постоянно включенной конструкции, в случае короткого замыкания, перегорел предохранитель или многократное отключение питания в режиме переключения, ожидание в течение короткого периода времени и попытка перезапуска. Для некоторых источников питания повторный сброс слышен как быстрый тихий звуковой сигнал, издаваемый устройством.
Пока наша статья о 24-контактных разъемах питания и EPS. Что же все-таки это такое и зачем? Мы надеемся, что он вам понравился и поможет вам лучше понять важность питания вашего компьютера.
Лучший CDN для вашего сайта или WordPress: для чего они нужны и для чего они нужны?

Мы объясняем, что такое CDN и какие CDN являются лучшими в текущее время. Среди них CloudFlare, Amazon AWS / Cloudfront и MaxCDN.
With Связи с тем, что они есть и для чего они нужны
В этой статье мы до боли просто объясним, что такое COM-соединения и зачем они используются. Порт, который навряд ли используется.
Surfers: что они и для чего они нужны в мышах ??

Многие из вас узнают серферов, если я укажу их вам, но вы можете не знать, кто они по имени или значимости.
Похожие статьи
-
Один 4-контактный разъём обеспечивает питание микропроцессора до 155 Вт; комбинированный восьмиконтактный разъём обеспечивает мощность до 235 Вт. Разъемы…
-
Короче, CPU Fan нужен для подключения процессорного кулера, и его подключить нужно, просто чтоб не запариваться еще раз с настройкой биоса и отключения…
-
3 pin разъем на материнской плате
Периферийные слоты Старейшими портами для подключаемых снаружи устройств являются LPT и COM (по другому поочередный и параллельный порты). Оба типа…
