Acpi это в ноутбуке тех случаях, когда

Во время тестирования собственных конфигураций мне потребовалось отладить код в DSDT. Отладочный вывод работает с помощью команды вида Store (something, Debug). Для того, чтоб Linux выслал сообщение в лог, необходимо добавить параметр ядра acpi.debug_level=0x1f .

Как исправить, что BIOS не полностью совместим с ACPI?

Чтоб решить эту делему, обратитесь к производителю компьютера, чтоб получить BIOS, вполне совместимый с ACPI. Чтоб обойти это поведение, вручную установите уровень абстракции оборудования Standard PC (HAL): Перезагрузите компьютер, чтоб перезапустить программку установки.

Как отключить режим ACPI в BIOS?

Включение либо отключение опций ACPI SLIT

  1. На дисплее «Системные утилиты» изберите «Конфигурация системы»> «Конфигурация BIOS / платформы (RBSU)»> «Параметры производительности»> «Настройки ACPI SLIT» и нажмите «Ввод».
  2. Изберите настройку и нажмите Enter. Включено — включает ACPI SLIT. Отключено — не включает ACPI SLIT.
  3. Нажмите F10.

Как изменить настройки ACPI в BIOS?

Чтоб включить режим ACPI в настройках BIOS, сделайте последующие деяния:

  1. Войдите в программку опции BIOS.
  2. Найдите и войдите в пункт меню опций управления питанием.
  3. Используйте надлежащие кнопки, чтоб включить режим ACPI.
  4. Сохраните и выйдите из программки опции BIOS.

Как включить ACPI в BIOS?

Нажмите кнопку входа в BIOS, обозначенную в сообщениях о запуске системы. На большинстве компов это одна из кнопок «F», но две другие общие кнопки — это кнопки «Esc» либо «Del». Выделите опцию «Управление питанием» и нажмите «Enter». Выделите настройку «ACPI», нажмите «Enter» и изберите «Enable».

Что означает соответствие ACPI?

ACPI расшифровывается как Advanced Configuration and Power Interface. Это часть BIOS компьютерной системы и функция управления питанием для выключения жесткого диска, компьютера либо экрана после некого времени бездействия.

Стоит ли отключать ACPI?

ACPI всегда должен быть включен и установлен на самую последнюю поддерживаемую версию. Отключение его никак не поможет разгону.

Что такое BIOS режима глубокого выключения?

Состояние Deep Power Down (DPD) — это мало вероятное состояние питания. В этом режиме микропроцессор очищает и отключает кэш L2, сохраняет состояние каждого ядра в встроенную память SRAM, а потом понижает напряжение ядра до уровня 0 В. Обычная расчетная термическая мощность двухъядерных мобильных микропроцессоров в этом состоянии составляет 0.3 Вт.

Как изменить настройки питания в BIOS?

  1. Включите компьютер и нажмите «DEL», «F1», «F2» либо «F10», чтоб войти в программку опции BIOS (CMOS). …

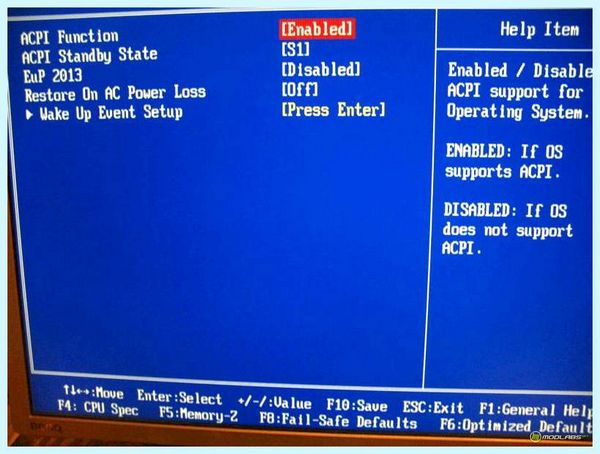

  2. В меню BIOS найдите в меню «Advanced», «ACPI» либо «Power Management Setup» * параметр «Restore on AC / Power Loss», «AC Power Recovery» либо «After Power Loss».

Исправляем ACPI на Samsung N250

Итак, ACPI — это универсальный интерфейс к неким функциям аппаратного обеспечения современных компов, от управления питанием и контроля состояния батарей до запроса способностей присоединенных наружных мониторов.
Он состоит из нескольких конфигурационных таблиц, одна из которых содержит код для виртуальной машины, работающей в ядре операционной системы. Виртуальная машина, значительно усложняющая реализацию ACPI, была добавлена для того, чтоб сделать систему так гибкой, как это может быть.

В теории, такая система должна была сделать драйвера для чипсета ненадобными. Она очень мощная (если не сказать «раздутая»), и полностью может совладать с таковой задачей; к примеру, на Маках ACPI используется весьма широко и грамотно.

В реальности, однако, поставщики PC-совместимых систем зачастую включают ошибочные или неполные таблицы ACPI, и не последней причиной для этого является vendor lock-in. Таким макаром, эти системы требуют использования нетривиальных обходных путей, зачастую недокументированных и тоже не всегда корректно работающих. Вместо этого, я попытался исправить ACPI для одной такой системы.

Компьютер, который у меня есть — нетбук Samsung N250+. У него достаточно неплохое «железо» (кроме охочей до батарейки и вообще кривой WiFi-карточки Broadcom, которую я сразу заменил на аналогичую Atheros), но качество BIOS-а весьма печальное. На момент релиза не было даже возможности включить (или выключить) WiFi из Linux-системы: его состояние можно было изменить только через CMOS Setup Utility. Сейчас драйвер есть, но он использует фундаментально порочный подход, и страдает от некоторых проблем.

Исследование текущего состояния

Поддержка возможностей нетбука, для которых код в ACPI отсутствовал, изначально была реализована в модуле ядра easy slow down manager, который в конечном итоге был принят в ядро как samsung-laptop.c.

Как видно на строке 725 исходного кода, этот драйвер использует вызовы SMI (и интерфейс Samsung под названием SABI) для того, чтобы устанавливать уровень подсветки, изменять «режим производительности» (который по сути всего лишь меняет скорость вращения вентиляторов) и включать питание беспроводному модулю. SMI-вызов — это команда, которая заставляет ЦП активировать так называемый режим управления системой (SMM), специальную возможность чипсета и процессора, одинаково похожую на гипервизор и руткит.

BIOS может настроить чипсет так, чтобы он перехватывал определенные операции (например, доступ к выбранным регионам памяти или портов ввода-вывода) и активировал SMM, ОС не может ни обнаружить факт входа в SMM (кроме как косвенными методами), ни прервать его, ни предотвратить. После чего, BIOS может выполнить произвольный код: например, SMM используется для того, чтобы сэмулировать для старых ОС (например, ДОС) поддержку PS/2-мыши в тех случаях, когда подключена USB-мышь. Более того, область памяти, выделенная для обработчика SMM, ни в коем случае не доступна ОС, делая прямой анализ логики ее работы невозможным.

К счастью, в данном случае вызовы SMI, вероятнее всего, меняют лишь пару байтов, и, если повезет, можно будет определить их расположение, не изучая код режима SMM.

Рассмотрим поближе таблицы ACPI. Существует множество их типов, но в этом случае важна только одна, DSDT — таблица с байткодом обработчиков многих системных событий.

Настройки AMI БИОСа, раздел POWER

Для извлечения таблицы из системы и модификации ее кода нам потребуются две утилиты: «acpidump» и «iasl». На Debian-подобной ОС они находятся в пакетах с этим же названием.

$ sudo acpidump -o dsdt.aml -b $ iasl -d dsdt.aml # декомпилирует dsdt.aml в dsdt.dsl

Для наглядности, я оформил таблицу с историей моих изменений как репозиторий github; начальное состояние содержится в этом коммите. Как видно, таблица весьма длинная: более 5000 строк. Таблицы длиной более чем в 25000 строк встречаются вполне регулярно.

При попытке скомпилировать таблицу обратно в байткод (наберите make ) без каких-либо изменений компилятор выведет несколько ошибок и замечаний. Их довольно просто исправить, глядя лишь на сообщения и спецификацию ACPI; в данной теме форума Gentoo есть несколько неплохих подсказок. Кстати, она на семь лет старше моего нетбука, но советы до сего времени актуальны. Исправленную таблицу можно увидеть здесь.

Чиним подсветку

У моего нетбука светодиодная подсветка, и поэтому ее яркость можно менять, просто включая ее на определенную долю одинаковых интервалов времени, например, для затемнения на 30% можно держать ее включенной 70% времени. Чтобы мерцание не было заметно, это переключение (ШИМ) происходит на частоте, заведомо превышающей чувствительность человеческого глаза — скажем, 200кГц вполне достаточно.

В этом случае, скважность ШИМ, вероятно, изменяется встроенным графическим контроллером. Вот он на шине PCI:

$ lspci 00:00.0 Host bridge: Intel Corporation N10 Family DMI Bridge 00:02.0 VGA compatible controller: Intel Corporation N10 Family Integrated Graphics Controller 00:02.1 Display controller: Intel Corporation N10 Family Integrated Graphics Controller

Цифры «00:02.0» — адрес устройства на шине. Зная этот адрес, можно запросить или изменить параметры устройства, потому что Linux предоставляет множество точек управления через sysfs. Одна из них позволяет читать и записывать конфигурационное пространство PCI: блок из 256 байтов, в каком хранятся настройки устройства. Первые 64 байта в этом блоке имеют определенное спецификацией значение, а остальные могут свободно использоваться производителем для своих нужд.

Проверим, что происходит с конфигурацией при изменении уровня подсветки (несмотря на то, что здесь приведен пример для Linux с открытым драйвером, все это можно сделать и для закрытого драйвера или даже на Windows; считать конфигурационное пространство можно и в ней):

# echo 7 >/sys/class/backlight/samsung/brightness # hexdump -C /sys/bus/pci/devices/0000\:00\:02.0/config >config-1 # echo 5 >/sys/class/backlight/samsung/brightness # hexdump -C /sys/bus/pci/devices/0000\:00\:02.0/config >config-2 # diff -u config-1 config-2 --- config-1 5 Сентября 2011 01:06:13.326930250 +0400 +++ config-2 5 Сентября 2011 01:06:21.503828025 +0400 @@ -13,5 +13,5 @@ 000000c0 00 00 00 00 01 00 00 00 00 00 00 00 a7 00 00 00 |. | 000000d0 01 00 22 00 00 00 00 00 00 00 00 00 00 00 00 00 |..". | 000000e0 00 00 00 00 00 00 00 00 00 80 00 00 00 00 00 00 |. | -000000f0 79 00 00 00 ff 00 00 00 ad 0f 00 00 7c 0e 5c 7f |y. |.\.| +000000f0 79 00 00 00 73 00 00 00 ad 0f 00 00 7c 0e 5c 7f |y. s. |.\.| 00000100

Таким макаром, байт по адресу 0xf4 управляет уровнем подсветки. Можно в этом убедиться, запустив команду sudo setpci -s 00:02.0 f4.b=80 (заменив 80 на нужный уровень подсветки).

Теперь перепишем DSDT так, чтобы обновлялось это значение (и, возможно, в процессе этого получится узнать, почему управление подсветкой через ACPI вообще не работает):

Согласно спецификации ACPI (приложение B, раздел 6.2, стр. 704), совместимое описание видеоадаптера должно реализовывать методы _BCL , _BCM и _BQC . В нашем DSDT эти методы определены на строке 1767. Вот их откоментированный исходный код:

 /* = Запрос списка поддерживаемых уровней яркости подсветки = * Возвращает массив (Package в терминах ACPI), содержащий * поддерживаемые и предпочитаемые уровни подсветки. */ Method (_BCL, 0, NotSerialized) < /* Изменить бит в области памяти под названием GVNS (стр. 132). Я не знаю, что при этом происходит. */ Or (VDRV, 0x01, VDRV) Return (Package (0x08) < 0x64, /* Предпочитаемый уровень при питании от сети */ 0x05, /* То же, для автономной работы */ 0x0F, /* Список возможных уровней яркости */ 0x18, /* 24 */ 0x1E, /* 30 */ 0x2D, /* 45 */ 0x3C, /* 60 */ 0x50 /* 80 */ >) > /* = Установить уровень яркости подсветки = * Получает целевой уровень в Arg0. * ОС гарантирует, что он содержится в списке, возвращаемом * методом _BCL. */ Method (_BCM, 1, NotSerialized) < /* Разделить Arg0 на 10. Остаток сохранить в Local0, * а результат — в Local1. */ Divide (Arg0, 0x0A, Local0, Local1) /* Названия предикатов в ACPI начинаются с "L" (от "Logic"). * Таким образом, LEqual(Local0, 0x00) можно записать в Си как * (Local0 == 0x00). * * Как легко заметить, для половины «поддерживаемых» уровней * этот метод просто ничего не делает. */ If (LEqual (Local0, 0x00)) < /* Передать уровень функции BRTW (стр. 5324). * Она утонула^Wне работает. */ BRTW (Arg0) >> /* = Запросить текущий уровень яркости подсветки = * Возвращает текущий уровень.


 Значение должно содержаться * в списке, возвращаемом методом _BCL. */ Method (_BQC, 0, NotSerialized) < /* См. выше. */ Divide (BRTL, 0x0A, Local0, Local1) If (LEqual (Local0, 0x00)) < /* Вернуть значение переменной BRTL, которое должно было * быть записано функцией BRTW (на стр. 5341). */ Return (BRTL) >>

Чтобы изменить этот код для работы через конфигурационное пространство PCI, нужно добавить новое поле в структуру, описывающую это пространство. Адрес адаптера 00:02.0 соответствует значению 0x0002000 в ACPI (раздел 6.1.1, стр.

200). Устройство с таким адресом определено на строке 1325; за определением следует описание конфигурационного пространства PCI.

Как было упомянуто, первые 64 (0x40) байтов в этом пространстве зарезервированы для внутреннего испольования. Из-за этого ACPI даже не включает их в регион; он определен как OperationRegion(IGDP, PCI_Config, 0x40, 0xC0) , где третий аргумент означает отступ с начала области PCI_Config. Поле, управляющее яркостью, расположено по адресу 0xf4 во всем пространстве, и 0xb4 в этом регионе.

За определением региона следуют определения полей. Вся конструкция Field представляет из себя поток битовых полей (длина определена в битах, а не байтах), одно за другим, перемежающееся указанием смещений (Offset), задаваемых, напротив, в байтах. Назовем наше поле BLVL и включим его в структуру:

Acpi это в ноутбуке более 5000 строк
@@ -1347,7 +1347,8 @@ Device (IGD0) Offset (0xB0), Offset (0xB1), CDVL, 5, - Offset (0xB2), + Offset (0xB4), + BLVL, 8, Offset (0xBC), ASLS, 32 >

Потому что система имен ACPI иерархическая, это поле теперь доступно глобально под именем _SB.PCI0.IGD0.BLVL (имя составлено из вложенных конструкций Device и Scope), и методы для управления яркостью теперь можно переписать так, чтобы они обращались к полю BLVL напрямую:

13.1.Работа с ACPI

 Method (_BCL, 0, NotSerialized) < /* Не знаешь — не трогай. */ Or (VDRV, 0x01, VDRV) /* Уровни яркости в пространстве PCI — от 0x00 до 0xff. * Хочу, чтобы было 16 значений. */ Return (Package (0x12) < 0xEE, /* питание от сети */ 0x22, /* питание от батарей */ 0x01, 0x11, 0x22, 0x33, 0x44, 0x55, 0x66, 0x77, 0x88, 0x99, 0xAA, 0xBB, 0xCC, 0xDD, 0xEE, 0xFF >) > Method (_BCM, 1, NotSerialized) < Store (Arg0, \_SB.PCI0.IGD0.BLVL) >Method (_BQC, 0, NotSerialized)

Обновленная DSDT также лежит в репозитории.

Во время тестирования своих изменений мне потребовалось отладить код в DSDT. Отладочный вывод работает с помощью команды вида Store (something, Debug). Для того, чтобы Linux отправил сообщение в лог, нужно добавить параметр ядра acpi.debug_level=0x1f .

Измененную и собранную ( make или iasl -tc dsdt.dsl ) DSDT теперь нужно отправить на место той, что предоставил поставщик. Для этого можно было бы перепрошить BIOS — но я даже не знаю внутреннюю структуру BIOS-а (и, если уж об этом зашла речь, способа его перепрошивки). Проще и безопаснее проинструктировать Linux использовать нашу DSDT вместо системной. Для этого, нужно собрать dsdt.hex (опция -tc инструктирует iasl генерировать массив Си, что и требуется), положить его в каталог include/ исходников ядра и установить опцию CONFIG_ACPI_CUSTOM_DSDT_FILE в «dsdt.hex». (Она недоступна, если включена опция CONFIG_STANDALONE, «Select only drivers that do not need compile-time external firmware» в «Generic driver options».)

Можно собрать ядро, установить его и перезагрузиться. Вуаля: теперь изменение яркости подсветки работает со стандартным драйвером ACPI. (Например, echo 7 >/sys/class/backlight/acpi_video0/brightness ).

Другие функции

Для того, чтобы найти другие похожие поля, изменяемые кодом в SMM, я написал простой скрипт. Нужно отметить, что некоторые устройства, а именно мосты PCI Express и сетевые адаптеры, порождают множество самопроизвольных изменений.

К сожалению, ни скорость вентилятора, ни выключатель беспроводного модуля не оказались связаны ни с какими изменениями в конфигурационном пространстве. Вероятно, они производятся через Embedded Controller или интерфейс SMBus, что означает отсутствие постоянных изменений в системной памяти.

Более того, даже если б я обнаружил интерфейс отключения беспроводного модуля, я бы не смог использовать стандартный способ его представления системе — из-за отсутствия такого способа в природе. На ноутбуках, где этот интерфейс действительно задан в ACPI, существует платформенно-специфичный драйвер для его обработки (в отличие от подсветки, для которой существует общий стандарт).

Что такое настройки ACPI в BIOS?

ACPI (Advanced Configuration and Power Interface) — это параметр питания в системе двоичного ввода-вывода (BIOS) вашего компьютера, который необходим, если вы используете в своей компьютерной системе какие-либо ACPI-совместимые устройства. … Нажмите кнопку входа в BIOS, указанную в сообщениях о запуске системы.

Что такое функция ACPI в BIOS?

ACPI — это аббревиатура от Advanced Configuration and Power Interface, спецификации управления питанием, разработанной Intel, Microsoft и Toshiba. … ACPI разработан, чтобы позволить операционной системе управлять мощностью, подаваемой на каждое устройство или периферийное устройство, подключенное к компьютерной системе.

Что такое режим ACPI?

ACPI (Advanced Configuration and Power Interface) — это отраслевая спецификация для эффективного управления энергопотреблением настольных и мобильных компьютеров. … Компьютер может перейти в режим ожидания, когда его никто не использует, но с включенным модемом для приема входящих факсов. Устройства можно подключать и играть.

Нужен ли мне ACPI?

4 ответа. ACPI требуется для управления питанием, чтобы снизить потребление электроэнергии и износ компонентов системы. … Таким макаром, у вас есть варианты — иметь управление питанием или нет, и, поскольку вы всегда можете просто не использовать его (отключите параметры в апплете панели управления питанием), вы также можете включить его в BIOS.

Что такое автоконфигурация ACPI?

Автоконфигурация ACPI: включает или отключает автоконфигурацию BIOS ACPI (политика управления питанием). Состояние гибернации: включает или отключает возможность перехода системы в режим гибернации (S4). … Power Off — система остается выключенной. Последнее состояние — зависимо от состояния системы до отказа оно будет либо включено, либо выключено. Отключить — функция…

Как включить ACPI в BIOS?

Нажмите кнопку входа в BIOS, указанную в сообщениях о запуске системы. На большинстве компьютеров это одна из клавиш «F», но две другие общие клавиши — это клавиши «Esc» или «Del». Выделите опцию «Управление питанием» и нажмите «Enter». Выделите настройку «ACPI», нажмите «Enter» и выберите «Enable».

А можно биос заменить?

Да, на материнскую плату можно прошить другой образ BIOS. … Использование BIOS с одной материнской платы на другой материнской плате почти всегда приводит к полному выходу платы из строя (что мы называем «замораживанием»). Даже самые незначительные изменения в аппаратном обеспечении материнской платы могут привести к катастрофическому отказу.

Стоит ли отключать ACPI?

ACPI всегда должен быть включен и установлен на самую последнюю поддерживаемую версию. Отключение его никак не поможет разгону.

Как исправить ошибку ACPI BIOS?

Как я могу исправить ошибку BSOD ACPI_BIOS_ERROR?

  1. Используйте сторонний фиксатор BSoD. …
  2. Удалите SSD и обновите BIOS. …
  3. Войдите в BIOS и отключите AHCI. …
  4. Обновите свои драйверы. .
  5. Установите режим ACPI на S1 в BIOS. …
  6. Отключите перемычку JPME1 и перепрошите BIOS. …
  7. Удалите драйвер, совместимый с Microsoft ACPI. …
  8. Установите Windows 10 в режиме UEFI.

5 февраля. 2021 г.

Что такое режим UEFI?

Унифицированный расширяемый интерфейс микропрограмм (UEFI) — это спецификация, которая определяет программный интерфейс между операционной системой и микропрограммой платформы. … UEFI может поддерживать удаленную диагностику и ремонт компьютеров, даже если операционная система не установлена.

Что такое тип приостановки ACPI?

ACPI Suspend to RAM: ACPI означает Advanced Configuration and Power Interface — не путать с APIC или IPCA, которые некоторые люди могут найти в качестве опций в своих программах настройки BIOS. … Если при включении этой функции возникают проблемы с режимом ожидания, просто вернитесь в BIOS и отключите его.

Как отключить ACPI в BIOS?

Включение или отключение настроек ACPI SLIT

  1. На дисплее «Системные утилиты» выберите «Конфигурация системы»> «Конфигурация BIOS / платформы (RBSU)»> «Параметры производительности»> «Настройки ACPI SLIT» и нажмите «Ввод».
  2. Выберите настройку и нажмите Enter. Включено — включает ACPI SLIT. Отключено — не включает ACPI SLIT.
  3. Нажмите F10.

Как мне получить доступ к ACPI?

  1. Щелкните правой кнопкой мыши «Мой компьютер» и выберите «Свойства» в контекстном меню.
  2. Выберите вкладку «Оборудование».
  3. Нажмите кнопку «Диспетчер устройств».
  4. Разверните объект «Компьютер».
  5. Будет показан его тип, возможно, «Стандартный ПК» (если он говорит (ПК с расширенным интерфейсом конфигурации и питания (ACPI), значит, ACPI уже включен)

Как проверить настройки питания в BIOS?

Когда появится меню BIOS, нажмите клавишу со стрелкой вправо, чтобы выделить вкладку «Дополнительно». Нажмите клавишу со стрелкой вниз, чтобы выделить BIOS Power-On, а затем нажмите клавишу Enter, чтобы выбрать. При помощи клавиш со стрелками вверх и вниз выберите день. Затем нажмите клавиши со стрелками вправо и влево, чтобы изменить настройки.

Что такое S0ix?

S0ix отключает части SoC, когда они не используются, сохраняя при всем этом оптимальную производительность. Эти состояния запускаются при достижении определенных условий в SoC, например, когда определенные компоненты находятся в состояниях низкого энергопотребления.

Что означает включение BIOS?

Объяснение BIOS и UEFI

BIOS расшифровывается как «Базовая система ввода / вывода» и представляет собой тип микропрограммы, хранящейся на микросхеме материнской платы. Когда вы запускаете компьютер, компьютеры загружают BIOS, который настраивает ваше оборудование перед передачей на загрузочное устройство (обычно ваш жесткий диск).
