Usb 3 на материнской плате

С возникновением интерфейса USB 3.0 скорость обмена данных меж устройствами выросла в 10 раз. Потому большая часть современных внешних накопителей (жесткие диски, флешки) оснащаются новой версией разъема. К сожалению, переход на новый стандарт не так быстро протекает у производителей системных корпусов и материнских плат, которые до сего времени для работы с внешними устройствами интегрируют USB порты версии 2.0, а если и предусматривают поддержку USB 3.0, то в ограниченном количестве (один/два разъема). Конечно, оба интерфейса обратно совместимы и если на вашем компьютере только USB 2.0 разъемы, вы все равно сможете подключить к ним внешнее устройство с интерфейсом USB 3.0. Но в таком случае вы не сможете насладиться значительным преимуществом той скорости, которую предоставляет новая технология.

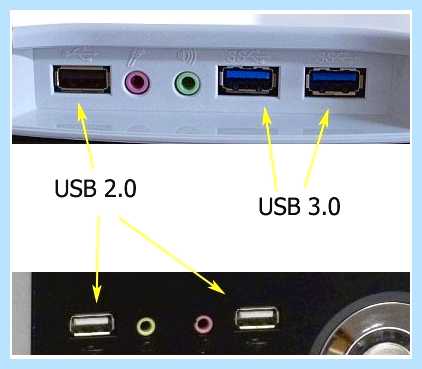

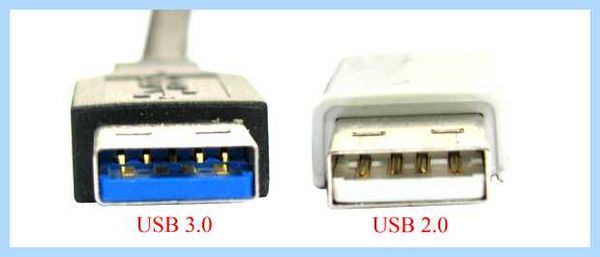

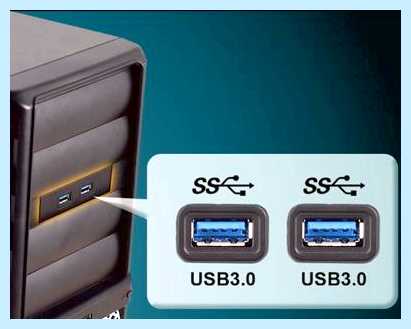

Проверить, какой версии USB порты установлены на вашем компьютере можно по его окраске. Все порты USB 3.0 имеют синий коннектор, а USB 2.0 – белый или черный.

Как быть, если вы хотите использовать весь потенциал скорости, а соответствующего порта в компьютере не оказалось? Решение, конечно, есть.

Добавление USB 3.0 на настольный компьютер

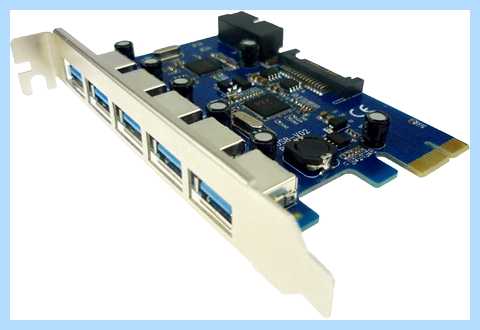

Для ПК существуют специальные платы расширения с разъемами USB 3.0

Введите в поисковой машине запрос «купить usb 3.0 контроллер» и увидите большое количество предложений в интернет-магазинах.

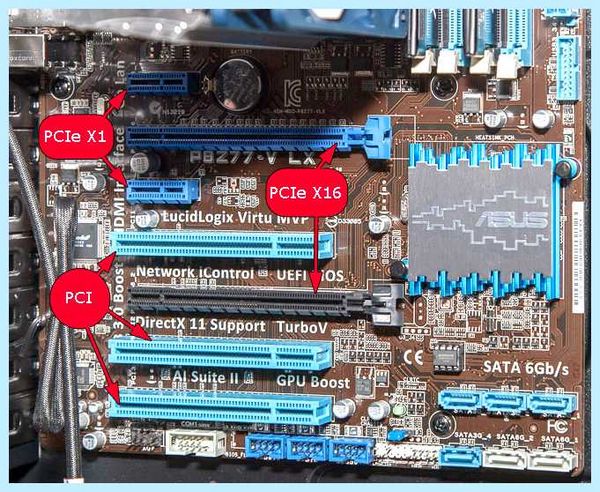

Перед покупкой контроллера убедитесь, чтобы в вашей материнской плате для него был соответствующий свободный слот PCI Express (PCIe) X1 с пропускной способностью 5 Гб/сек.

Некоторые карты расширения получают питание только от слота, но есть и такие, которые используют специальный дополнительный кабель питания (SATA или Molex).

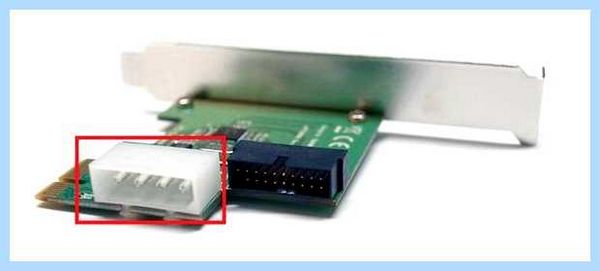

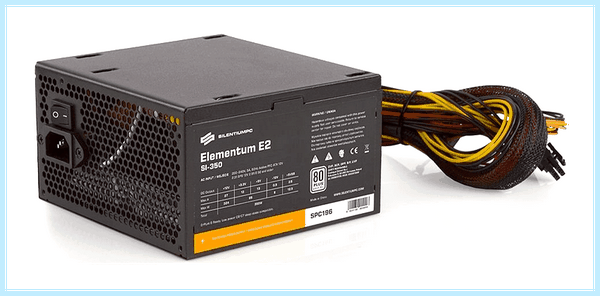

Если, например, вы берете контроллер с подключением питания к Molex разъему, как это показано на рисунке ниже, то убедитесь, чтобы у вашего блока питания был кабель с таким типом подключения.

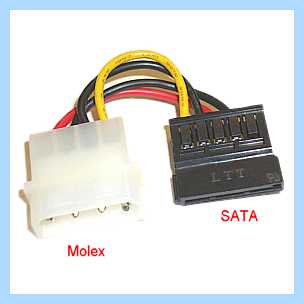

Для тех, у кого блок питания содержит только SATA кабели, выходом из ситуации будет приобретение специального переходника c SATA на Molex.

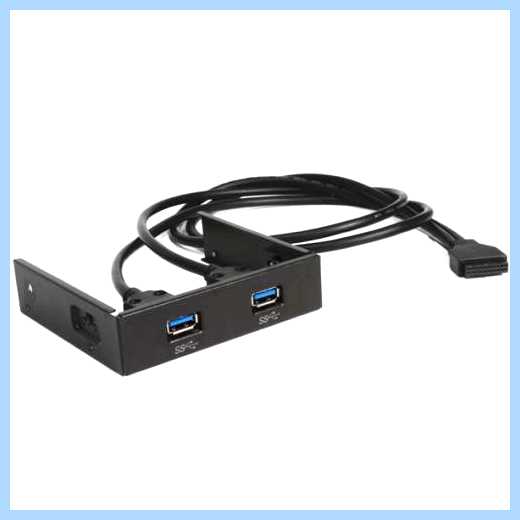

Если хотите вывести USB 3.0 разъемы на переднюю панель системного блока, то необходим специальный адаптер (переносная панель), который вставляется в 3.5-дюймовый отсек.

Адаптер подключается 19-пиновым кабелем к USB 3.0 контроллеру, либо к материнской плате.

Подключение к материнской плате выгодно тем, что нет необходимости приобретать карту расширения, но тогда ваша системная плата должна поддерживать интерфейс USB 3.0 и иметь 19-пиновый разъем на борту.

Куда подключать usb 3.0 на плате

Если на материнской плате отсутствует такая поддержка, то для подключения передней панели необходимо наличие такового разъема на карте расширения.

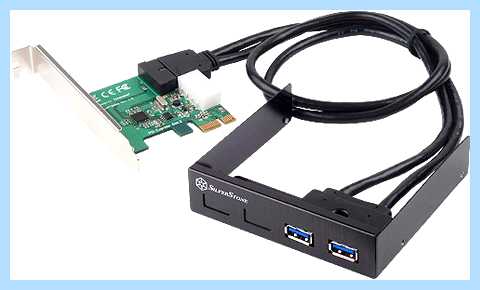

В этом случае хорошим вариантом будет приобретение уже готового набора из контроллера и переносного адаптера.

Добавление USB 3.0 интерфейса на ноутбук.

Установка USB 3.0 разъемов в ноутбук возможна при помощи специальной платы расширения, устанавливаемой в Express Card разъём, что очень удобно, т.к. нет необходимости вмешиваться в материнскую плату, как в случае с настольным ПК.

Внимание! Если у вас старый ноутбук с PC Card разъемом (также называемым PCMCIA) или слотом Cardbus, то установка USB 3.0 интерфейса будет не возможна.

Обратите также внимание на ширину Express Card слота. По форм-фактору они могут быть 34 мм. (ExpressCard/34) или 54 мм. (ExpressCard/54). 34-миллиметровый слот может принять карты только соответствующей ширины, тогда как 54-миллиметровый слот поддерживает и 34- и 54 мм. карты. На картинке ниже показана разница между картами под ExpressCard/34, ExpressCard/54, также устаревший PC Card слоты:

После установки платы включите компьютер/ноутбук. Система оповестит, что обнаружила новую плату, также предложит установить драйверы автоматически или с диска, который был должен идти в комплекте с картой расширения. Выберите установку с диска, указав при всем этом путь к нему. После установки перезагрузите компьютер и можно подключать внешнее устройство к установленному разъему.

Не работают USB-порты на материнской плате

Поломка гнёзд Universal Serial Bus, главного связующего интерфейса системной платы и компьютерной периферии, может быть очень неприятной для пользователя. В сегодняшней статье мы рассмотрим причины того, почему не работает USB-порт на материнской плате, и возможные решения.

Причины поломки USB-портов

Предпосылками для возникновения рассматриваемой ситуации может выступить как сбой, так и некорректные настройки операционной системы или подсистемы, ошибки инициализации драйверов, несовместимость с конкретным устройством или же дефекты/повреждения самой материнской платы. Начнём по порядку о каждой из неполадок и о способах её исправления.

Причина 1: Сбои ПО портов

Самой распространённой и легкоустранимой причиной неработающих портов является конфликт на программном уровне между системой и контроллерами USB. Он возникает из-за накопления ошибок или некоторой несовместимости. Для того чтобы устранить неполадку с этой стороны, осуществите следующие действия:

На корпусе USB3.0. Зачем 10pin to 20pin переходник.

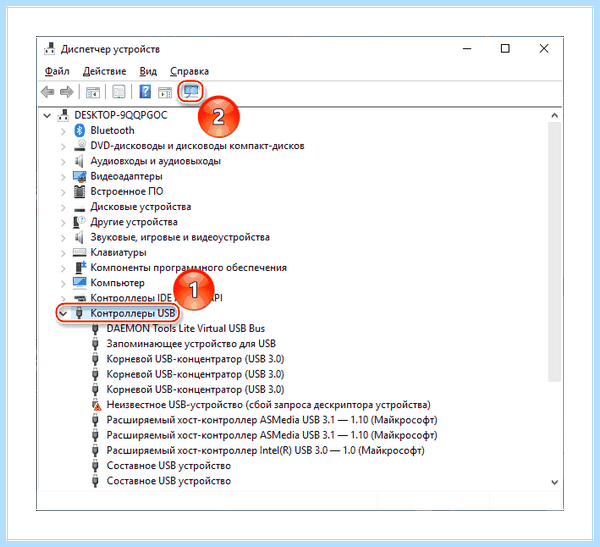

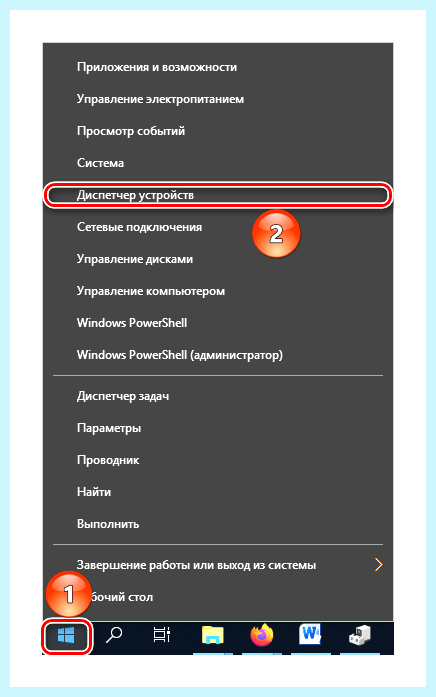

1. Щёлкните ПКМ по системной кнопке «Пуск», после этого выберите «Диспетчер устройств».

Раскройте группу «Контроллеры USB», чтобы увидеть устройства, отвечающие за USB-порты, затем кликните на ярлык «Обновить конфигурацию компьютера». Вероятно, один из контроллеров по каким-то причинам просто «выпал» из списка, и такое действие вернёт его.

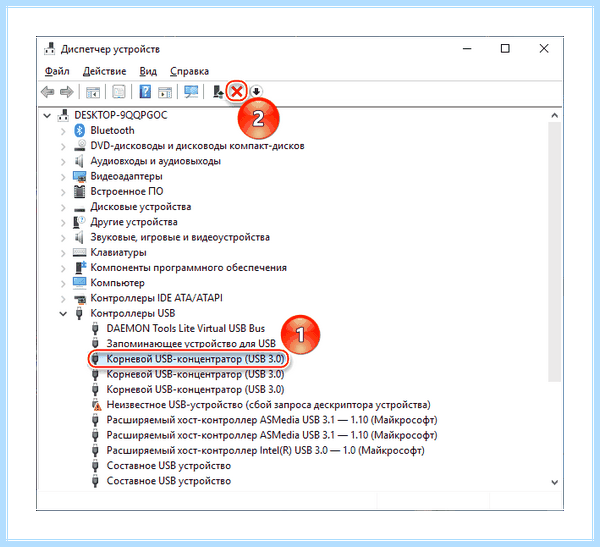

Если же ничего не обновилось или контроллер появился, но порты всё равно не функционируют, то последовательно выделяйте все контроллеры ЛКМ и удаляйте их при помощи кнопки «Удалить устройство» или через одноимённую строку контекстного меню, вызываемого щелчком правой кнопки мыши.

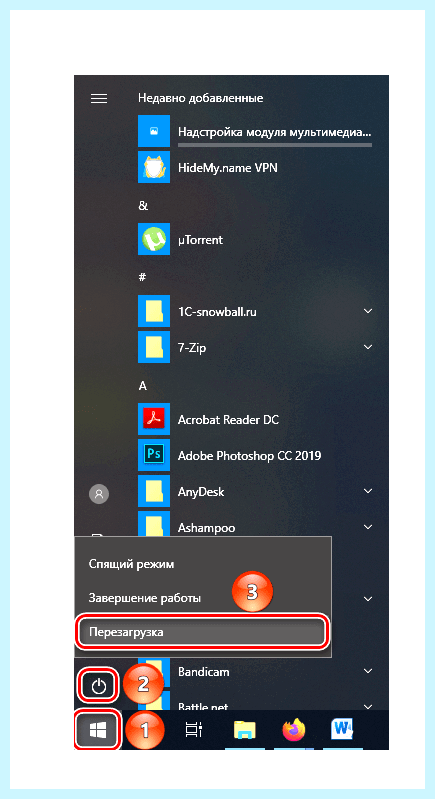

Перезагрузите систему для того, чтобы она смогла корректно «подхватить» контроллеры заново. Нажмите на кнопку «Пуск», кликните по ярлыку выключения и выберите «Перезагрузка».

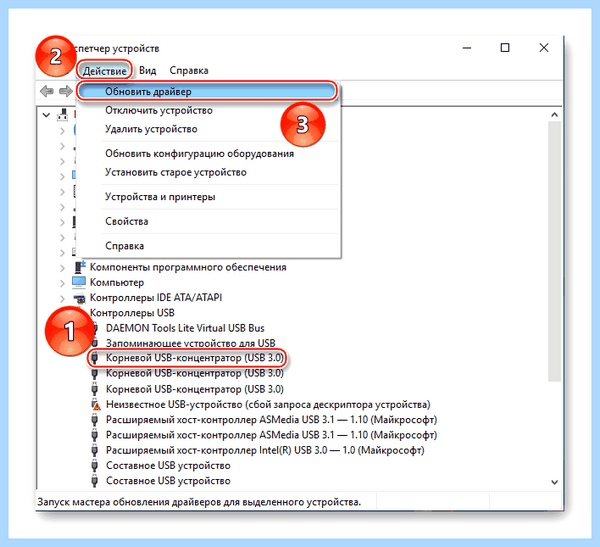

В случае продолжения проблем с портами следует обновить драйвера контроллеров. Для этого снова войдите в «Диспетчер устройств», после этого сначала выделите контроллер USB, нажмите на «Действие» и «Обновить драйвер», также это можно сделать через одноимённую строку в контекстном меню, кликая ПКМ по нужным устройствам (в идеале процедуру нужно совершить со всеми контроллерами).

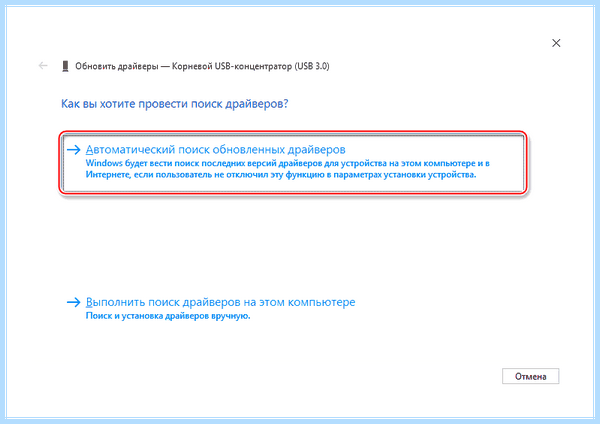

Нажмите на «Автоматический поиск обновленных драйверов».

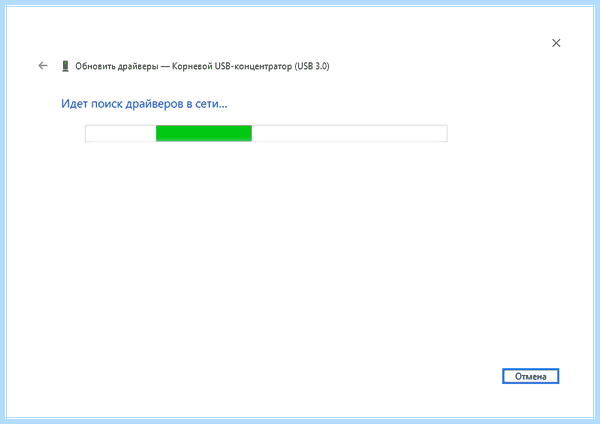

Подождите, пока система ищет драйвера в сети.

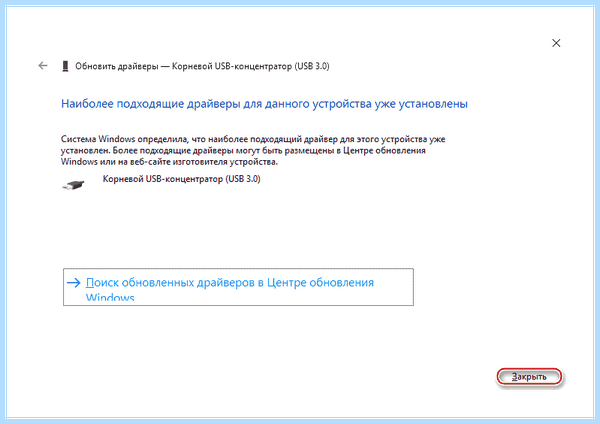

После осуществления поиска ОС может автоматически обновить их или же сообщит о том, что у вас уже установлена наиболее подходящая версия. Нажмите кнопку «Закрыть».

Примечание: по желанию вы можете инициализировать «Поиск обновленных драйверов в Центре обновления Windows» — это может помочь, если ваша ОС давно комплексно не обновлялась.

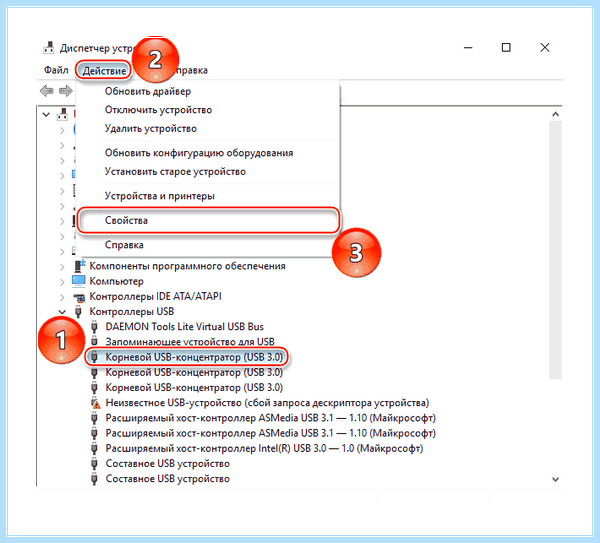

Кроме того, просмотрите параметры питания контроллеров и концентраторов. Выделите их, кликните по пункту строки меню «Действие» и выберите «Свойства» либо вновь воспользуйтесь контекстным меню.

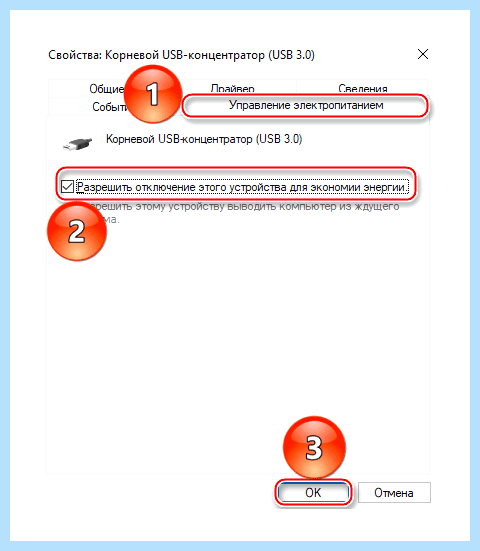

Перейдите на вкладку «Управление электропитанием» и снимите галочку с параметра «Разрешить отключение этого устройства для экономии энергии» — сбои в схеме электропитания также могут создавать ложное впечатление у компьютера, что USB-порты можно отключать. Нажмите «ОК» для сохранения настроек.

Осуществив вышеперечисленные действия, вы либо исправите неполадку с неработающими портами из-за программного сбоя контроллеров и конфликта с операционной системой, либо, если ничего не вышло, убедитесь, что дело не в этом.

Причина 2: Сбои в настройках BIOS

Источник неполадки может крыться глубже – в подсистеме материнской платы. Именно там находятся первоначальные настройки, значения которых регулируют возможность использования USB-портов. Чтобы их проверить и по мере надобности переназначить, зайдите в ваш BIOS, после этого выполните ряд следующих действий:

Читайте также: Как попасть в BIOS на компьютере

1. Перейдите в расширенные настройки, зовущиеся в большинстве случаев просто «Advanced» или «Advanced Features», после этого выделите строку, содержащую слово «USB», в идеале «USB Configuration», и нажмите клавишу «Enter».
2. Удостоверьтесь, что все параметры пребывают в состоянии «Enabled», а если нет – переключите на него через «Enter» и кнопки со стрелочками. Если один из параметров отображает «Disabled», скорее всего, из-за этого у вас и не работают порты.
3. Нажмите «F10», после этого, выделив «Ok», вновь нажмите «Enter» для выхода из BIOS с сохранением сделанных изменений.

Так вы дадите подсистеме установку запускать все возможные USB-контроллеры, после этого ситуация с портами должна решиться. Если же нет – она явно не в программной среде или подсистеме.

Причина 3: Проблемы с конкретным устройством

Переходя к аппаратным неисправностям, стоит начать диагностику с устройства в этом случае, когда порты перестают работать при подключении конкретного девайса.

Недостаток питания

Важно помнить, что USB-кабель проводит не только лишь цифровой сигнал, да и питает устройство. Если то, что вы собирались подключить к компьютеру, ранее работало и даже работает с другими ПК, ваша материнка корректно взаимодействует с другими внешними девайсами, вероятнее всего, неполадка уже не в её портах, а в блоке питания. Да, маломощный БП может быть неспособен запитать даже маленькое устройство, подключаемое по USB, при высокой нагрузке. В таком случае следует его проверить: может быть, в нём назревают или уже есть неполадки, мешающие нормальному функционированию системы. Волне возможно, что по результатам диагностики может понадобиться замена данного комплектующего.

Проблемы с кабелем

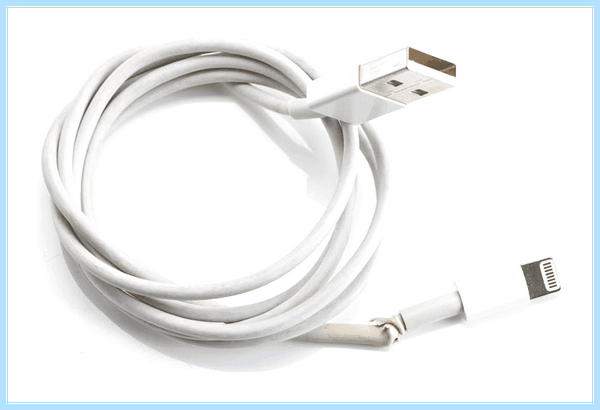

Не одно лишь устройство может как-то конфликтовать с материнской платой — не надо недооценивать роль соединительного провода. Если он выполнен некачественно или же деформировался со временем, то немудрено, что его функциональность отжила своё, и кабель больше не может использоваться по предназначению. Конечно, ваш кабель может быть в несколько лучшем состоянии, нежели показанный на скриншоте, но все же, если на нём есть видимые отметины или существуют подозрения в некачественности, перепроверьте подключение девайса при помощи другого провода.

Причина 4: Дефекты материнской платы

Переходя к самому «страшному», стоит обратить внимание на системную плату вашего компьютера. Неисправности в ней могут стать поводом для прекращения работы USB-портов, посему придётся раскрыть корпус и посмотреть на материнскую плату вблизи.

Повреждение контроллера

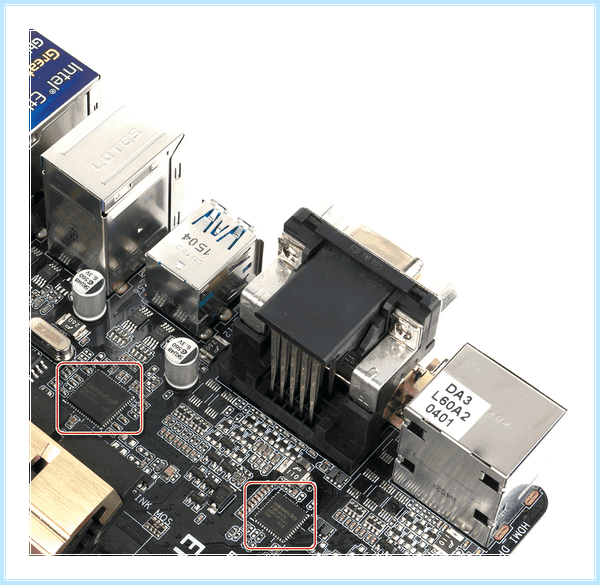

Сначала осмотрите контроллеры Universal Serial Bus, отвечающие за порты и обычно находящиеся у самих гнёзд USB.

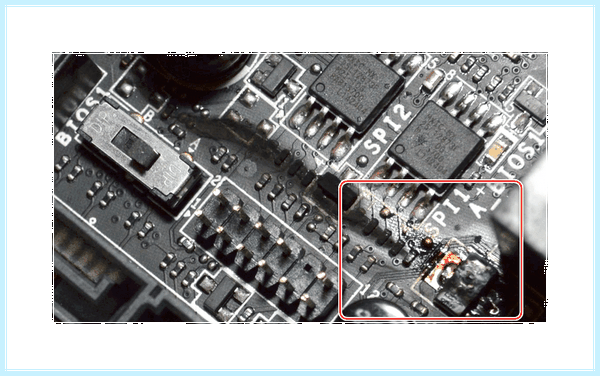

Если вы увидите деформацию, коррозию, оплавление или просто пожелтение, не говоря уже об отсутствии нужных чипов, это и будет свидетельствовать об источнике проблемы. Теоретически вы можете купить новые контроллеры и припаять их к материнской плате, но процедура требует соответствующих знаний и навыков, так что лучше довериться специалистам.

Повреждение материнской платы

Если сами контроллеры в порядке, равно как и программные оболочки компьютера, по всей видимости, дело где-то в иных сегментах системной платы. Она могла перегореть, но так, чтобы сохранить работоспособность, лишь не подавая нужного напряжения на порты USB. Мог выйти из строя один из чипов CMOS, и теперь необходимо заменить всю цепь. Могли незаметно окислиться контакты, соединяющие контроллер и саму плату.

К сожалению, с этим вам, как обычному пользователю, не справиться. Идеальнее всего отнести материнскую плату в сервисный центр, где её починят или диагностируют, что «пациент больше мёртв, чем жив», а вам легче приобрести новую плату.

Нами подверглись рассмотрению основные ситуации, при которых не функционируют USB-порты на материнской плате. Это может быть программная неисправность или же сбой в настройках как в системе Windows, так и в BIOS, но не скидывайте со счетов аппаратные конфликты и поломки, которые могут произойти с системной платой в том числе.

Включаем USB-порты в BIOS

USB-порты могут перестать функционировать в случае, если слетели драйвера, настройки в BIOS или разъёмы получили механическое повреждение. Второй случай часто встречается у владельцев недавно купленного или собранного компьютера, также у тех, кто решил установить дополнительный USB-порт в материнскую плату или тех, кто ранее производил сброс настроек BIOS.

О разных версиях

BIOS подразделяется на несколько версий и разработчиков, следовательно, в каждой из них может значительно отличаться интерфейс, но функционал в большинстве своём остаётся одинаковым.

Вариант 1: Award BIOS

Это самый распространённый разработчик базовых систем ввода-вывода со стандартным интерфейсом. Инструкция для него выглядит таким макаром:

1. Произведите вход в BIOS. Для этого нужно перезагрузить компьютер и попробовать нажать на одну из клавиш от F2 до F12 или Delete. Во время перезагрузки вы можете попробовать нажать сразу на все возможные клавиши. При попадании на нужную автоматически откроется интерфейс БИОС, а неверные нажатия будут проигнорированы системой. Примечательно, что данный способ входа одинаков для БИОС от всех производителей.

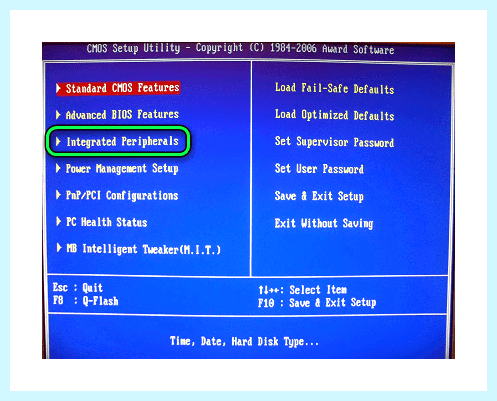

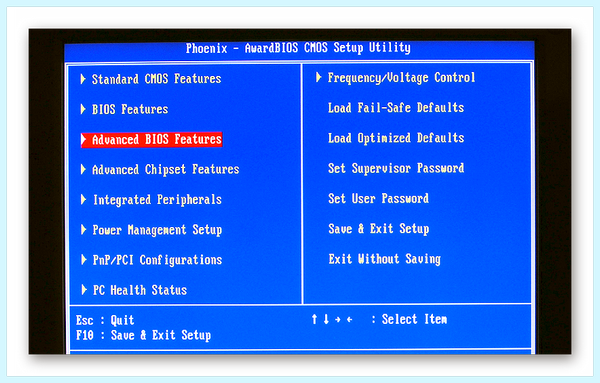

2. Интерфейс главной страницы будет представлять собой сплошное меню, где вам необходимо выбрать «Integrated Peripherals», что в левой части. Перемещение между пунктами осуществляется с помощью клавиш со стрелками, а выбор — при помощи Enter.

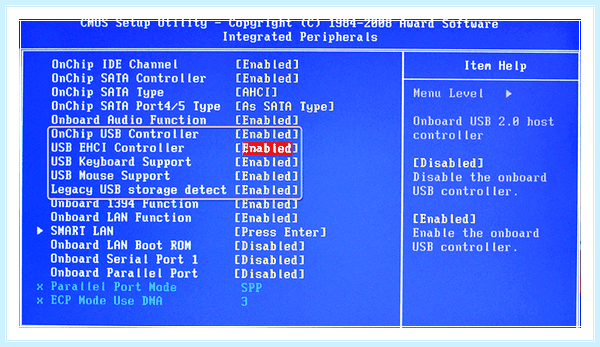

Теперь найдите опцию «USB EHCI Controller» и поставьте напротив неё значение «Enabled». Для этого нужно выбрать данный пункт и нажать Enter, чтобы сменить значение.

Аналогичную операцию проделайте с этими параметрами «USB Keyboard Support», «USB Mouse Support» и «Legacy USB storage detect».

Теперь можно сохранить все изменения и выйти. Используйте для этих целей клавишу F10 либо пункт на главной странице «Save & Exit Setup».

Вариант 2: Phoenix-Award & AMI BIOS

Версии BIOS от таких разработчиков как Phoenix-Award и AMI имеют похожий функционал, поэтому они подвергнутся рассмотрению в одном варианте. Инструкция по настройке USB-портов в данном случае выглядит так:

1. Войдите в BIOS.
2. Перейдите во вкладку «Advanced» или «Advanced BIOS Features», что находится в верхнем меню или в списке на главном экране (находится в зависимости от версии). Управление производится с помощью клавиш со стрелками — «влево» и «вправо» отвечают за перемещение по горизонтально расположенным пунктам, а «вверх» и «вниз» по вертикально. Для подтверждения выбора используется клавиша Enter. В некоторых версиях все кнопки и их функции расписаны в нижней части экрана. Также есть версии, где пользователю нужно выбрать вместо «Advanced» «Peripherals».
3. Теперь вам нужно найти пункт «USB Configuration» и перейти в него.

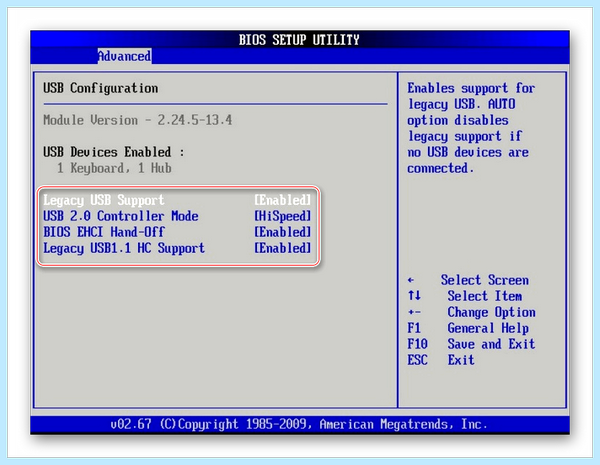

4. Напротив всех опций, что будут находиться в этом разделе, необходимо проставить значения «Enabled» или «Auto». Выбор находится в зависимости от версии БИОС, если там нет значения «Enabled», то выбирайте «Auto» и наоборот.
5. Выйдите и сохраните настройки. Для этого перейдите во вкладку «Exit» в верхнем меню и выберите пункт «Save & Exit».

Вариант 3: UEFI-интерфейс

UEFI — это более современный аналог BIOS с графическим интерфейсом и возможностью управления с помощью мыши, но в целом их функционал очень схож. Инструкция под UEFI будет выглядеть таким макаром:

1. Войдите в этот интерфейс. Процедура входа аналогична с BIOS.
2. Перейдите во вкладку «Peripherals» или «Advanced». Зависимо от версий, она может называться несколько по-другому, но обычно называется так и находится в высшей части интерфейса. В качестве ориентира также можно использовать иконку, которой помечен данный пункт — это изображение шнура, подключаемого к компьютеру.

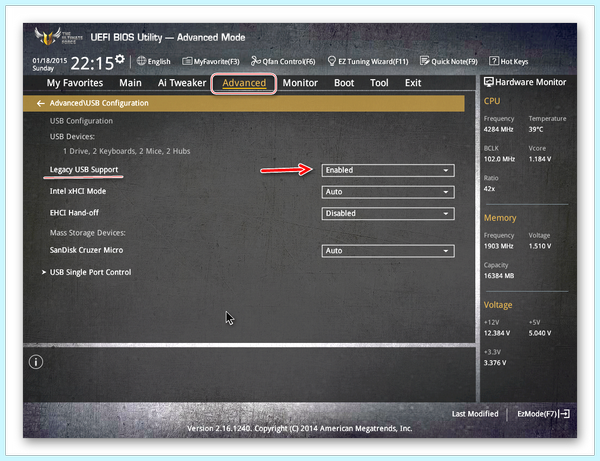

3. Здесь вам нужно найти параметры — «Legacy USB Support» и «USB 3.0 Support». Напротив обоих выставьте значение «Enabled».

Подключить USB-порты не составит никакого труда, вне зависимости от версии BIOS. После их подключения вы сможете подсоединить к компьютеру USB-мышь и клавиатуру. Если они были подключены ранее, то их работа станет более стабильной.
