Не совершенно понимаю кое-что.
Atx 12v 2×4 что это
К примеру это какой? Некие МП поддерживают только 24+8 пин http://www.nix.ru/autocatalog/mother. III_82948.html например.
__________________
If you cannot see the demons, it does not mean that they are not there.
Bellum Omnium Contra Omnes (c) Т. Гоббс
| Меню юзера Berzerker |
| Поглядеть профиль |
| Посетить домашнюю страничку Berzerker |
| Отыскать ещё сообщения от Berzerker |
Регистрация: 13 Февраля 2010
Адресок: Москва
К примеру это какой? Некие МП поддерживают только 24+8 пин http://www.nix.ru/autocatalog/mother. III_82948.html например.
Это МП на чипе Х58 под процессоры на LGA 1366. Насколько мне известно, самый младший процессор на данную платформу — i7 920 с TDP 130 Ватт, ну и + разгон..так что на этой материнке действительно нужен 24+8 пин.
А тема была про GA-MA770-US3 на АМД 770..
Тут, из всех поддерживаемых процессоров, максимум TDP 125 ватт =)
Правда есть ещё и такая штука, как Phenom 9950, первая ревизия которого имела рассеиваемую мощность 140 ватт
Последний раз редактировалось Sn1kerS; 7 Марта 2010 в 16:12 .
| Меню пользователя Sn1kerS |
| Посмотреть профиль |
| Найти ещё сообщения от Sn1kerS |
Недосягаемый
Регистрация: 16 Февраля 2007
Адрес: Петропавловск-Камчатский
А тема была про GA-MA770-US3 на АМД 770..
Тут явно проблема в самом человеке, для начала ему стоит прочитать мануал к МП, по поводу разъёмов на МП, и осмотреть БП, более внимательно.
Это МП на чипе Х58 под процессоры на LGA 1366. Насколько мне известно, самый младший процессор на данную платформу — i7 920 с TDP 130 Ватт, ну и + разгон..так что на этой материнке действительно нужен 24+8 пин.
Если мне не изменяет память то 8пин для подключения питания к процессору, надо если он 4-х ядерный.
__________________
If you cannot see the demons, it does not mean that they are not there.
Bellum Omnium Contra Omnes (c) Т. Гоббс
| Меню пользователя Berzerker |
| Посмотреть профиль |
| Посетить домашнюю страницу Berzerker |
| Найти ещё сообщения от Berzerker |
Регистрация: 13 Февраля 2010
Адрес: Москва
Если мне не изменяет память то 8пин для подключения питания к процессору, надо если он 4-х ядерный.
Как же быть с платами с поддержкой 4-х ядерных процессоров и схемой питания 24+4?))) Им значит не нужно дополнительные 2 линии 12В?))
Тут дело в стабилизаторе питания..если он посредственный — хватит и 24+4, а если он хотя бы 6-и фазный и поболее (подразумевается, что на такие МП ставят серьёзные процессоры) там уже 8пин-разъём питания процессора..Как-то так)
4пин разъём в колодке 8пин
Последний раз редактировалось Sn1kerS; 7 Марта 2010 в 21:38 .
| Меню пользователя Sn1kerS |
| Посмотреть профиль |
| Найти ещё сообщения от Sn1kerS |
Новенький
Автор темы
Регистрация: 2 Марта 2010
всем спасибо
| Меню пользователя 1988081 |
| Посмотреть профиль |
| Найти ещё сообщения от 1988081 |
Регистрация: 17 Марта 2004
Адрес: K-PAX
Если мне не изменяет память то 8пин для подключения питания к процессору, надо если он 4-х ядерный.
нет такой прямой зависимости — вон куча бюджетных мАТХ мамок с 4пиновым питанием прца и поддрежкой четырёхкотловых процов.
Ну или например не самая бюджетка — ASUS M4A785TD-V EVO.
| Меню пользователя XaXoL |
| Посмотреть профиль |
| Найти ещё сообщения от XaXoL |
Регистрация: 30 Декабря 2004
Адрес: Новосибирск
если он посредственный — хватит и 24+4, а если он хотя бы 6-и фазный и поболее (подразумевается, что на такие МП ставят серьёзные процессоры) там уже 8пин-разъём питания процессора
Ага. — (c) — Alexandra
То-есть, «посредственному» хватает и 4-х контактов, а вот «качественному» все восемь подавай?
В чём же тогда «качество»: в том, что тока больше жрёт.
__________________
С уважением,
Олег Р. Смирнов
| Меню пользователя Smirnoff |
| Посмотреть профиль |
| Найти ещё сообщения от Smirnoff |
Недосягаемый
Регистрация: 16 Февраля 2007
Адрес: Петропавловск-Камчатский
нет такой прямой зависимости — вон куча бюджетных мАТХ мамок с 4пиновым питанием прца и поддрежкой четырёхкотловых процов.
Тогда зачем 8 пин, не считая, типа более качественное питания для проца?
__________________
If you cannot see the demons, it does not mean that they are not there.
Bellum Omnium Contra Omnes (c) Т. Гоббс
| Меню пользователя Berzerker |
| Посмотреть профиль |
| Посетить домашнюю страницу Berzerker |
| Найти ещё сообщения от Berzerker |
Регистрация: 17 Марта 2004
Адрес: K-PAX
Тогда зачем 8 пин, не считая, типа более качественное питания для проца?
для жрущих процов, и неважно скоко он ядер — одно или восемь.
было надо нормально учить физику классе в 8 или 9, а не потому что мы её учили )))
никогда не видел оплаленых или обугленых разъёмов питалова?
а «качественное питание» к разъёму относится отчень одалённо, его качество находится в зависимости от того что выдаёт БП и от самой системы питалова проца на матери.
Последний раз редактировалось XaXoL; 9 Марта 2010 в 15:53 .
| Меню пользователя XaXoL |
| Посмотреть профиль |
| Найти ещё сообщения от XaXoL |
Экс-модератор
Регистрация: 20 Апреля 2004
Адрес: Московская область
для жрущих процов, и неважно скоко он ядер — одно или восемь.
По большому счёту для того, чтобы провода меньше грелись, ну и + дублирование как страховка — это в случае, когда на материнке запараллелено, а у ТС именно такой случай.
Ну, а в случае, когда не запараллелено ответ простой — а иначе работать не будет.
__________________
Veo voto.
| Меню пользователя Ariny |
| Посмотреть профиль |
| Посетить домашнюю страницу Ariny |
| Найти ещё сообщения от Ariny |
Недосягаемый
Регистрация: 16 Февраля 2007
Адрес: Петропавловск-Камчатский
было надо нормально учить физику классе в 8 или 9, а не потому что мы её учили )))
В школе было два, в училище — пять, отседа и средний балл — три.
__________________
If you cannot see the demons, it does not mean that they are not there.
Bellum Omnium Contra Omnes (c) Т. Гоббс
| Меню пользователя Berzerker |
| Посмотреть профиль |
| Посетить домашнюю страницу Berzerker |
| Найти ещё сообщения от Berzerker |
Регистрация: 10 Марта 2010
Адрес: Kiev
ATX 2×4 12V
Ребята . читайте инструкции к материнкам . У меня была Гига EP45-DS3, в разделе питание написано 2х4пин подключите если используете процессор Экстрем эдишен типа QX9650 и младшие . щас у меня Asus P5Q Deluxe, в разделе питание написано что подключить 2х4пин только в этом случае если система не стартует. Использую только 1х4пин на проце q9550 E0, в разгоне 4003 мгц (1.365В), ФСБ 471, память на 1131мгц, БП Чиф на 750 Вт.
| Меню пользователя Fevr |
| Посмотреть профиль |
| Найти ещё сообщения от Fevr |
Регистрация: 17 Марта 2004
Адрес: K-PAX
Ребята . читайте инструкции к материнкам . У меня была Гига EP45-DS3, в разделе питание написано 2х4пин подключите если используете процессор Экстрем эдишен типа QX9650 и младшие .
хм, прям так и написано? странно. Судя по Вашим словам получается что при использовании процессора Е3200 надо подключать 8пин, а при 9770 — 4пин. бред.
щас у меня Asus P5Q Deluxe, в разделе питание написано что подключить 2х4пин только в этом случае если система не стартует.
или язык английский плохо знаете, или электронным переводчиком пользуетесь.
Вот специально скачал мануал: «Do not forget to connect the 8-pin EATX12V power plug; otherwise, the system will not boot.» — переводится это как: «не забудьте подключить 8-пин коннектор питания EATX12V, иначе система не загрузится.»
Надо не только лишь уметь читать, да и понимать прочтённое.
Правда на самом деле же системы в главном запускаются, хотя это производитель не гарантирует.
По теме которую ты указал как «тут», на мой взгляд мой комент более насыщен информационно и ближе чем твой к ответу, о том как и когда нужно было учить физику.
ах так раз если учить нужную часть физики потому что положено — то вопрос данной темы вообще не возник бы.
Безопасное питание процессора 4Pin 8Pin 8+4Pin
| Меню пользователя XaXoL |
| Посмотреть профиль |
| Найти ещё сообщения от XaXoL |
вопрос по поводу дополнительного питания для проца (ATX_12V_2x4) на материнской плате GigaByte GA-MA785GT-UD3H.
у меня на материнской плате(GigaByte GA-MA785GT-UD3H) 8-ми контактный(ATX_12V_2x4) разъем для питания процессора.
Комплектующие для компа включая блок питания вибрал я, но собирал все это добро мастер в магазине. и воткнул в этот 8миконтактный разъем 4х контактный провод (потому что в блоке питания не было 8pin питания для этого разъема). Хотя Процессор не из легких (Phenom II 965 x4),все работало.
Далее через некоторое время я поменял блок питания на более мощный (из за смены видеокарты). на новом блоке питания есть и 8pin и 4pin конекторы, но я воткнул все по старому по анологиии, т.е. 4 pin в 8ми контактный разъем. Все работает по-прежнему, 8pin конектор свободен.
Итак вот вопрос №1
мне оставить все по старому или лучше воткнуть 8pin питание в этот разъем (ATX_12V_2x4)?
вопрос №2:
почему все работало ранее и работает. при неправильном(недостаточном как я понимаю) питании?
Лучший ответ
В этом разъёме на материнке две группы по 4 параллельно соединённых контакта 1-4 -общий, 5-8 — +12 В .Так что разница исключительно в количестве задействованных. Разумеется, раз есть возможность, лучше подключить 8 pin разъём от БП -меньше токовая нагрузка на каждый контакт, соответственно выше надёжность соединения. Никакого недостаточного питания быть не может, если б контакт был перегружен у тебя уже разъём расплавился бы, а комп просто не работал. Значение имеет именно нагрузка на контакты-они у компьютерных разъёмов дохловаты, блоку питания это вообще до лампочки-все провода идут из одной точки.
Остальные ответы
Запомни золотое правило:
Работает — НЕ ТРОГАЙ!
Попробую пояснить, зачем сделан 8 pin разъём питания процессоров на материнских платах. Если процессор обладает высоким энергопотреблением, 8 pin разъём сделан для того что бы равномерно распределить нагрузку на сам разъём и на блок питания . Так что, если всё работает нормально, и разгоном не занимаешься, то оставь как есть.
В 8pin просто дублируются провода, чтобы снять с них нагрузку, в случае сверхвысокого потребления тока. В вашем случае можно оставить как есть
Для чего нужны кабели CPU1-P4 и CPU2-P8 идущие от блока питания?
Собираю первый ПК. Материнская плата Gigabyte Z490 AORUS ELITE AC. Процессор Intel Core i7 10700.
На втором фото я подключил питание к материнской плате, но нашел какие-то кабели и порты с которыми не могу разобраться. Подскажите пожалуйста как правильно сделать.
Вопрос 1 (Фото 1). От блока питания идет два кабеля CPU1-P4 и CPU2-P8. Куда и вставлять и нужны ли они вообще?
Вопрос 2 (Фото 3). Так же есть разъемы на самой материнской плате: ATX_12v_2x2 и ATX_12v_2x4. Для каких целей они нужны? Мне казалось туда нужно вставлять кабели CPU1-P4 и CPU2-P8?
- Вопрос задан более двух годов назад
- 9106 просмотров
Комментировать
Решения вопроса 0
Ответы на вопрос 3
ScriptKiddo @ScriptKiddo

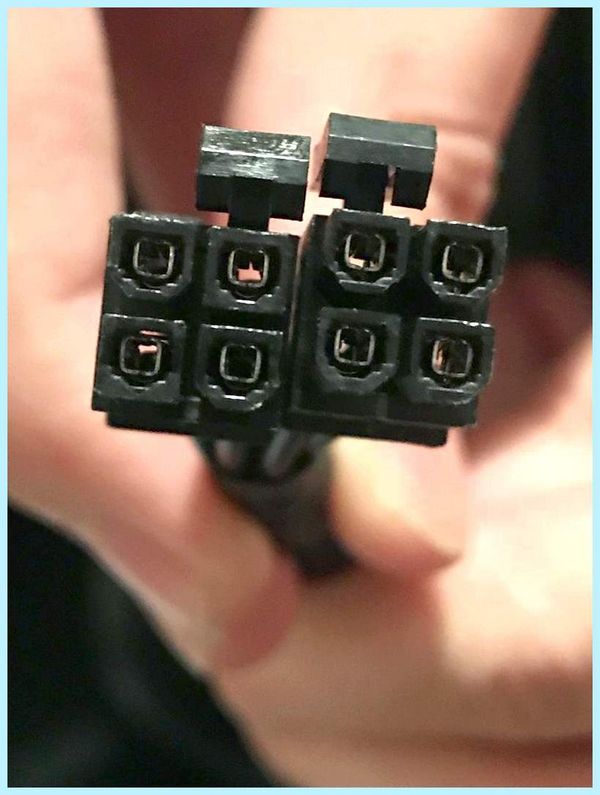

Вопрос 1 (Фото 1). От блока питания идет два кабеля CPU1-P4 и CPU2-P8. Куда и вставлять и нужны ли они вообще?
Это две части 8 pin разъема на фото 3. Они соединяются вместе и вставляются в МП
Вопрос 2 (Фото 3). Так же есть разъемы на самой материнской плате: ATX_12v_2x2 и ATX_12v_2x4. Для каких целей они нужны? Мне казалось туда нужно вставлять кабели CPU1-P4 и CPU2-P8?
Кабель на фото 1 соединяется вместе и вставляется в 8pin разъем на фото 3. Блок питания может иметь очередной 8 pin кабель, как на фото 1. Половинка от такого кабеля вставляется в разъем слева от 8 pin.
Если компьютер с одним 8pin кабелем не запустится и в блоке питания нет подходящего кабеля — придется искать переходники, что нежелательно, или менять БП
У I7 10700 TDP — 65W, так что вероятнее всего, все будет работать и от одного 8 PIN разъема.
Ответ написан более двух годов назад
Нравится 2 6 комментариев
rivrkat @rivrkat Автор вопроса
Не совсем понимаю кое-что.
Не подходят сами разъемы (квадратные и со срезами). В инструкции одни формы, а от блока питания другие. Что это значит? Нужен другой блок?
Или можно со срезами вставлять в квадратные?
Правильно понимаю что нужно объединить CPU1-P4 и CPU2-P8 вместе и вставить в блок что справа, а не какой-то из них в блок с 4 разъемами, а другой где 8? Вообще не понимаю. Мне начинает казать что не подходит блок питания.
