Atx 12 вольт Увеличена мощность всех питающих линий

Эталон ATX12VO значительно изменяет электронную схему компьютера. 12VO значит «12 V Only», сам блок питания при всем этом именуется «Single Rail PSU», другими словами «БП с одним выходным напряжением». Суть идеи сейчас наверное понятна: на материнскую плату подается одно-единственное напряжение +12 В с внедрением укороченного 10-пинового разъема. Предстоящим преобразованием напряжения и раздачей питания низковольтным потребителям занимается сама плата.

Разъемы питания распаиваются в комфортных для этого местах, скажем, для накопителей — рядом с разъемами для data-кабелей.

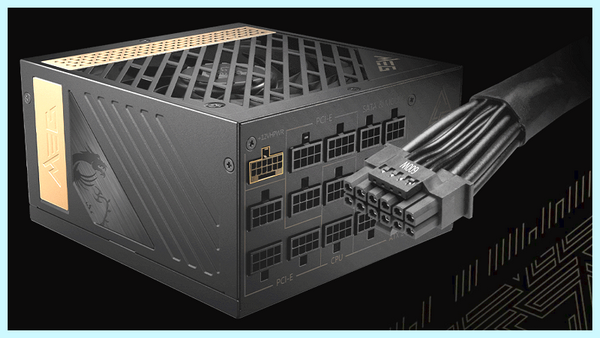

Старые блоки питания может быть опасно использовать с новыми видеокартами. Если нужен разъём 12VHPWR, то лучше купить блок ATX 3.0

Организация PCI-SIG предупреждает, что внедрение блоков питания старенького эталона для подключения к новенькому разъёму 12VHPWR у графических адаптеров через переходники может быть небезопасным.

Блоки питания, не надлежащие стандарту ATX 3.0, можно подключить к очень мощным видеокартам двумя способами: напрямую тремя восьмиконтактными разъёмами, если адаптер оснащён именно ими, либо же посредством переходника с трёх таких разъёмов на один новый 12VHPWR. В первом случае никаких проблем не будет, а вот во 2-м они могут быть.

Причина максимально проста. Разъём 12VHPWR рассчитан на критическую нагрузку в 600 Вт, тогда как каждый восьмиконтактный разъём способен передавать лишь 150 Вт, другими словами три таких разъёма обеспечивают только 450 Вт мощности. Если карта потребляет намного больше, это может привести к плачевным последствиям. При всем этом на рынке уже есть переходники с двух восьмиконтактных разъёмов на один 12VHPWR.

Имейте в виду, что PCI-SIG стало известно, что некоторые реализации разъемов и сборок 12VHPWR продемонстрировали температурную дисперсию, что может привести к проблемам безопасности при определенных условиях. Хотя спецификации PCI-SIG предоставляют необходимую информацию для функциональной совместимости, они не пытаются охватить все аспекты надлежащего проектирования, полагаясь на многочисленные наиболее известные в отрасли методы и стандартные методы проектирования. Поскольку в рабочие группы PCI-SIG входит много знающих экспертов в области проектирования разъемов и систем, они будут изучать доступную информацию об этой отраслевой проблеме и оказывать помощь в любом разрешении в той мере, в какой это необходимо.

По мере появления новых подробностей PCI-SIG может предоставить дополнительные обновления. Тем временем мы рекомендуем участникам тесно сотрудничать с поставщиками разъемов и проявлять должную осмотрительность при использовании соединений высокой мощности, особенно там, где могут существовать проблемы безопасности

10 сентября 2022 в 15:21

ATX12VO — питаемся по-новому

Даже в постоянно изменяющемся компьютерном мире есть островки спокойствия, куда редко ступает нога улучшателей. Эти компоненты ПК живут по многократно апробированному на практике принципу «работает — не трогай». Один из примеров такого взаимовыгодного долгожительства — форм-фактор АТХ и его компоненты. Однако даже самые удачные решения иногда подвергаются ревизии.

В 2020 году Intel предлагает новый вариант блока питания для настольных ПК — ATX12VO.

Всем хорошо известный стандарт АТХ был разработан Intel в 1995 году; он регламентировал как механические параметры компьютерной системы, так и схему ее электропитания: набор напряжений, подаваемых с БП на материнскую плату и другие компоненты, геометрию и распиновку разъемов питания, также принципы управления электрической цепью. Согласно текущему стандарту, блок питания поставляет на материнскую плату постоянные напряжения 3.3 В, ±5 В и ±12 В с помощью основного 24-пинового разъема. Питание на прочие устройства и компоненты компьютера также по большей части распределяется от БП.

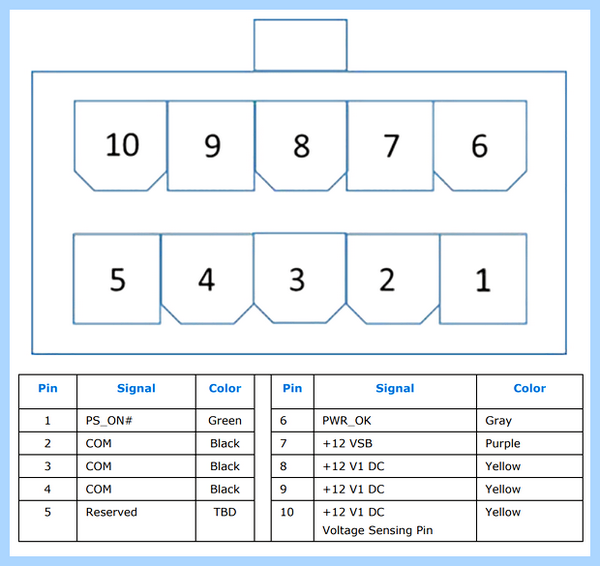

Стандарт ATX12VO существенно изменяет электрическую схему компьютера. 12VO означает «12 V Only», сам блок питания при всем этом называется «Single Rail PSU», другими словами «БП с одним выходным напряжением». Сущность идеи теперь наверняка понятна: на материнскую плату подается одно-единственное напряжение +12 В с использованием укороченного 10-пинового разъема. Дальнейшим преобразованием напряжения и раздачей питания низковольтным потребителям занимается сама плата.

Разъемы питания распаиваются в удобных для этого местах, скажем, для накопителей — рядом с разъемами для data-кабелей.

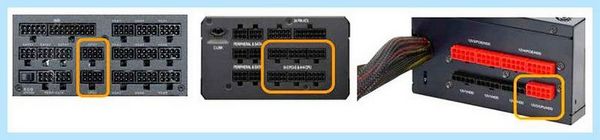

Сила тока рассчитывается исходя из практического норматива в 6-8 А на пин. В этом случае, если подаваемой на плату мощности не хватает для нормальной работы ПК (установлен мощный процессор либо иной потребитель, применяется разгон), блок питания может предоставить дополнительные 12 В линии питания, при всем этом применяется модульный принцип: провода подключаются к разъемам на задней стенке БП.

Новый стандарт электропитания имеет два основных преимущества:

Существенно уменьшается количество электрических проводов и разъемов в корпусе компьютера. Больше нет необходимости использовать стяжки для организации гирлянд неиспользуемых колодок — внутри находятся только нужные силовые элементы. Дополнительно, маленький основной разъем экономит место на материнской плате.
Питание через материнскую плату позволяет реализовать более тонкие режимы энергопотребления и энергосбережения, а именно, Alternative Sleep Mode (ASM). Десктоп, так же как и ноутбук, в XXI веке должен быть энергоэффективным.

Блог компании Intel
Компьютерное железо
Настольные компьютеры

xTechx.ru

ATX 12V — стандарт, версии. Что означает и что регламентирует?

ATX 12 V – общий стандарт для блоков питания, дополняющий спецификации ATX , касательно питания по линии 12 V и не только лишь.

Был введён в обиход со времён процессора Pentium 4 (с 2000 года), потому что это первый процессор, к которому подводилось 12 V , а не общепринятые в те времена 5 V .

Регламентирует:

Версии стандартов:

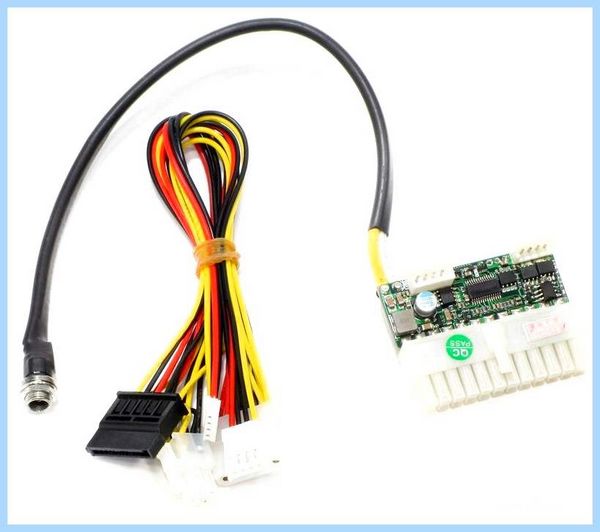

Подключить компьютер от 12 Вольт /picoPSU / microATX

V 1.0

— Введён дополнительный 4-пин разъём для питания процессора, подключаемый к материнской плате, потому что процессор потреблял много энергии ( P 4).

— Увеличена отдаваемая энергия по линии 12 V .

V 1.1

Atx 12 вольт Стандарт ATX12VO существенно изменяет электрическую

— Немного увеличена мощность 3.3 V линии и несколько «косметических» улучшений.

V 1.2

-Опционально убрана линия -5 V за ненадобностью (раньше питала ISA разъём).

V 1.3

— Немного увеличена мощность 12 V линий.

— Установлен минимальный порог КПД для слабой и нормальной нагрузки.

— Регламентирован допустимый уровень шума

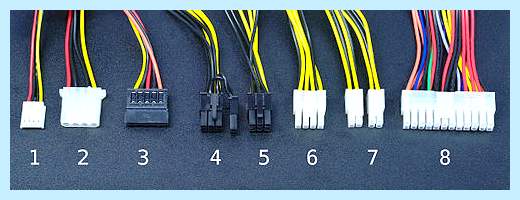

— Добавлены SATA разъёмы для питания.

— Запрещена линия -5 V

V 2.0

Просадка по 12 вольтовой линии В блоке питания

— Введён 24-пиновый разъём вместо 20-пинового.

— 6-pin AUX разъём, убрали за ненадобностью.

— Предписывает опционально наличие 2-х линий 12 V (12 V 1 & 12 V 2).

— Значительно увеличена максимальная мощность, подаваемая на линии 12 V .

— Уменьшена подаваемая мощность на линии 3.3 V и 5 V (перенаправлена на 12 V ).

— Обязательное наличие SATA Power разъёмов.

— Несколько других мелких улучшений.

V 2.01

-Запрещена линия -5 V (опять но уже во 2-й версии).

V 2.1

— Увеличена мощность всех питающих линий.

— Увеличен минимальный уровень КПД.

— Добавлен 6-пин разъём для видеокарты, который позволяет установить видеокарту с уровнем потребления выше 75 W .

V2.2

— Добавлен 8- pin питающий разъём для видеокарты, который добавляет 150 W .

V2.3

— Минимальный уровень КПД вырос с 70 до 80%

— Были понижены требования по нагрузке на 12 V линии.

— Регламентируется, что 12 V линии должны выдавать мощность более 20 A
