Привет, дорогие гости моего блога! Тема нынешней публикации — разъемы на звуковой карте компьютера, их предназначение, отличия и сопоставимость.

КАК ПОДКЛЮЧИТЬ МАТЕРИНСКУЮ ПЛАТУ К ПЕРЕДНЕЙ ПАНЕЛИ КОРПУСА

Собираете собственный 1-ый PC без помощи других и не понимаете как подключить переднюю панель корпуса к материнской плате, то в данной статье мы попытаемся очень просто донести информацию о подключении фронтальной панели, USB портов, вентиляторов (установленных в корпусе) к материнкой плате.

— КАК ПОДКЛЮЧИТЬ МАТЕРИНСКУЮ ПЛАТУ К Фронтальной ПАНЕЛИ —

1. Лучше заглянуть в (аннотацию) мануал от материнской платы и поглядеть подключение пинов к материнской плате.

2. Если под рукою его не оказалось либо просто лень, можно зайти на веб-сайт производителя и вбить модель материнской платы в поиск – там вы отыщите мануал в электрическом виде.

3. Если и на это нет времени и желания, просто следуйте указаниям, и у Вас всё получится!

Не стоит переживать, если Вы подключите что-то не так – в худшем случае разъемы и кнопки фронтальной панели корпуса не будут работать, пока Вы их не подключите верно.

— КОГДА НЕТ МАНУАЛА ПОД Рукою —
(пользуемся указаниями на самой материнке)

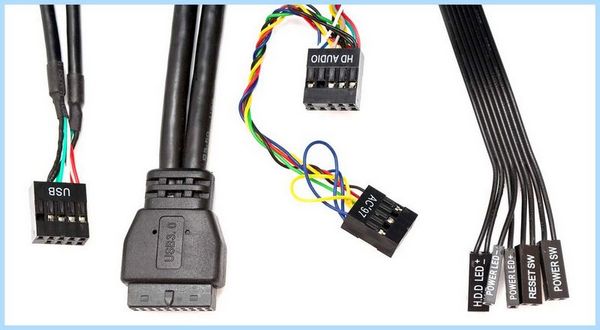

На корпусе есть кнопка включения, кнопка перезагрузки, разъемы USB, «Jack 3.5» для наушников и микрофона , подсветка и предустановленные кулера — всё это необходимо подключить к материнской плате. Все кабели имеют свою маркировку (надпись).

До работ рекомендуется не подключать компьютер к сети питания, чтоб избежать неожиданного скачка напряжения либо случайного замыкания.

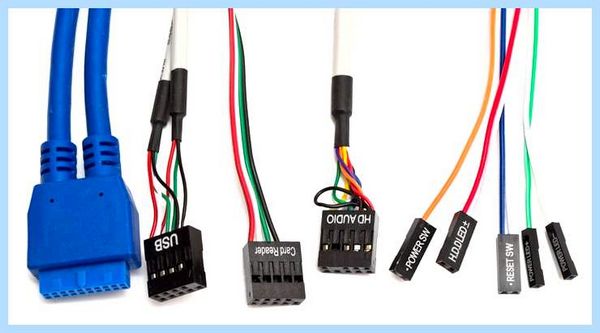

Ранее все стандартные провода от корпуса шли ц в е т н ы е , это немножко упрощало задачку подключения.

Сейчас все кабеля идут чёрного цвета.

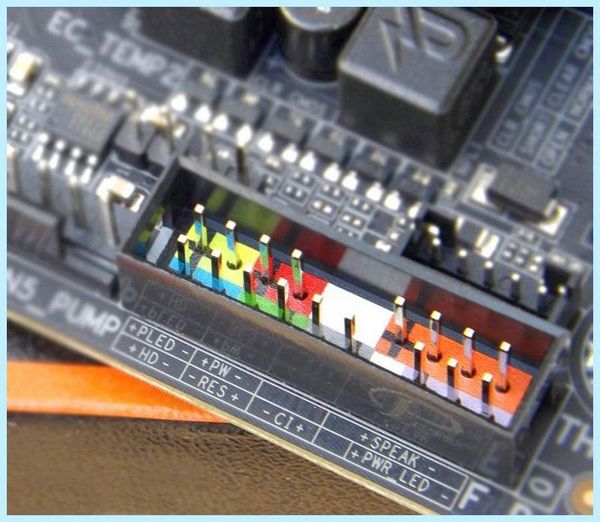

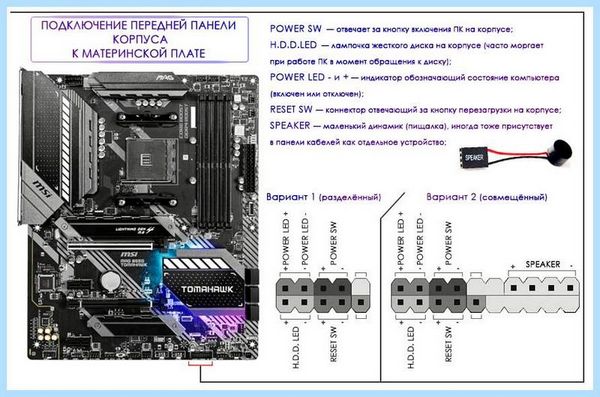

На всех материнских платах коннекторы подключения находятся в правом нижнем углу,
каждый разъём подписан, выше или ниже предпологаемого
месторасположения подключения.

Разъёмы бывают разделённые и совмещённые с конектором SPEAKER — всё обсалютно эдентичное (одинаковое).

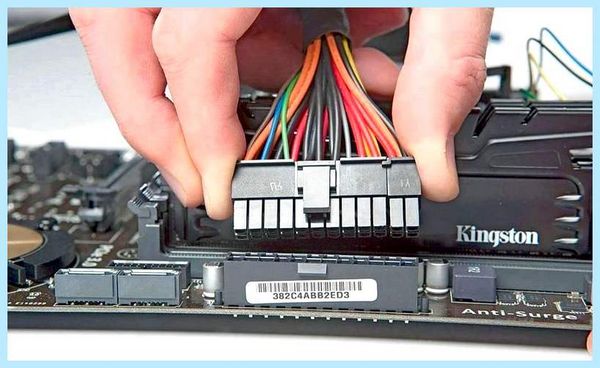

Переходим к самому подключению, берём кабель в руку (я рекомендую следующую последовательность подключения):

Направьте внимание на каждом из конекторов есть метка (треугольник), это плюс (+) находим на мат плате + и соедениям метку с треугольником.

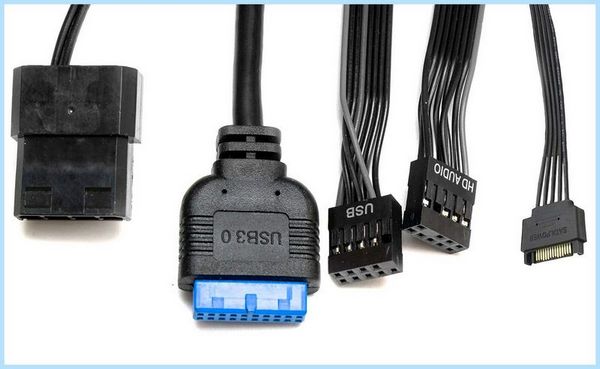

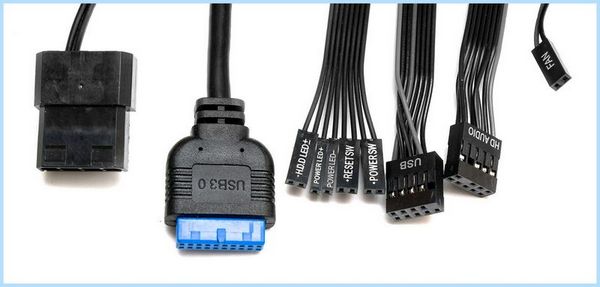

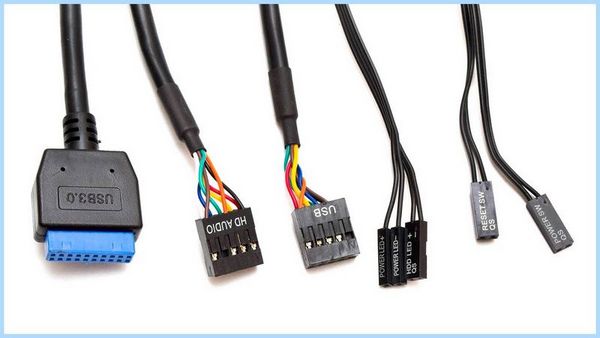

Остаются ещё не подключёнными провода (слева направо):

MOLEX — кабель питания, он будет если в корпусе установлены передние кулера (до 3-х штук)
USB 3.0 и USB — кабель для питания двух разъёмов на передней панели

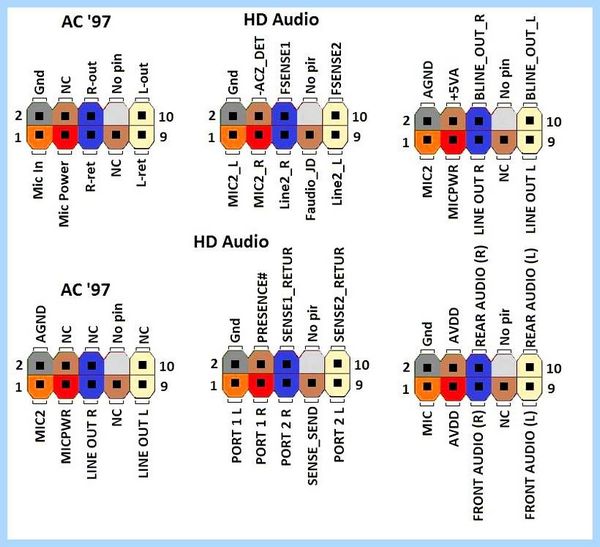

HD AUDIO — кабель который позволяет использовать передние разъёмы для наушников и микрафона
SATA — кабель питания подсветки корпуса

Product: MSI MAG Z490 TOMAHAWK / БЛОК ПИТАНИЯ 600W
Manufacturer: MSI / Chieftec

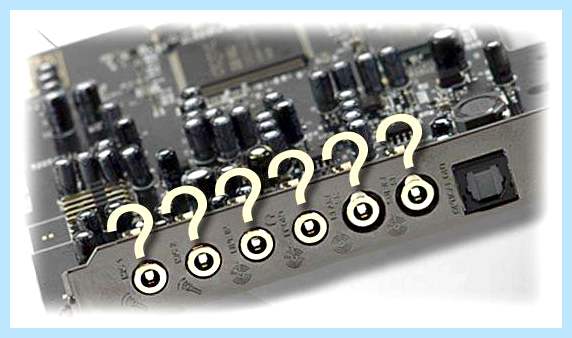

Какие бывают разъемы на звуковой карте в компьютере и для чего?

Привет, дорогие посетители моего блога! Тема сегодняшней публикации — разъемы на звуковой карте компьютера, их назначение, отличия и совместимость.

Встроенные звуковые карты

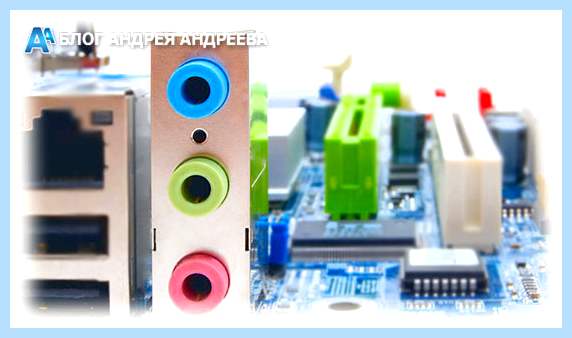

Необходимо знать, что все 3,5-миллиметровые слоты для коннектора типа «джек» маркируются по цветам. Переназначение их функций, почти всегда невозможно, поэтому для корректной работы системы, необходимо сразу подключить все правильно.

В большинстве случаев на встроенной звуковухе присутствуют три разъема:

Линейный вход – синий разъем, который используется для подключения внешних звуковых устройств (например, CD-проигрывателя или электрогитары);
Микрофонный вход – слот красного или розового цвета, который используется для подключения монофонического микрофона.
Линейный выход – гнездо салатного или зеленого цвета. Используется для подключения акустических систем 2.0 или 2.1, также наушников.

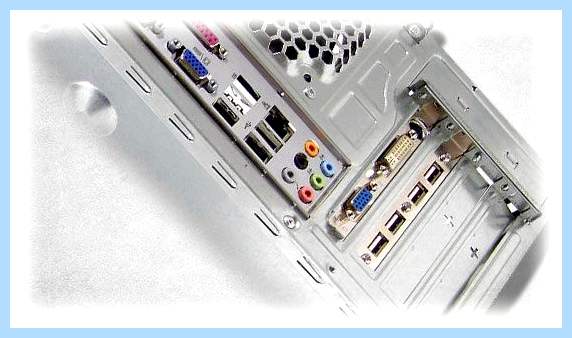

Потому что находится звуковая карта непосредственно на материнской плате, то и найти их можно на задней крышке системного блока, обычно в нижней части. В случае с ноутбуком или нетбуком, разъемов всего два – стерео выход и микрофонный вход, а расположены они обычно на левом торце корпуса. Цветовой маркировки не имеют, но рядом на пластике нанесены схематические изображения подключаемых устройств, поэтому перепутать где какой, сложно.

Внешние устройства

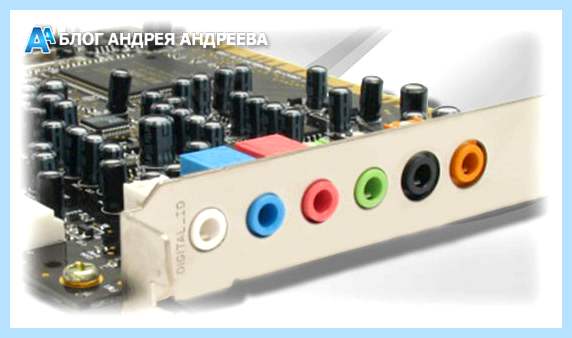

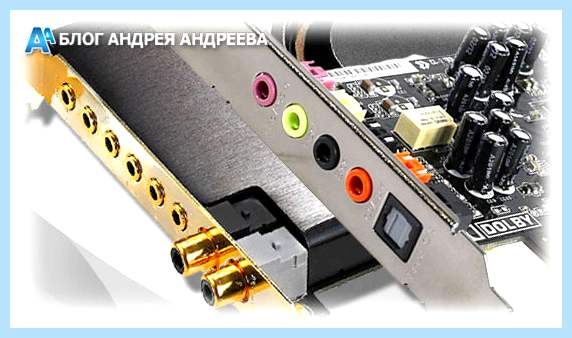

Вышеперечисленные разъемы всегда присутствуют в дискретных звуковых картах – как подключаемых через слот PCI, так и адаптированных под USB. Однако этим делом не ограничивается – их может быть и больше, прямо до 6 разъемов. Зачем это?

Для подключения акустики с большим количеством сателлитов – например, формата 5.1. Маркируются такие гнезда следующим образом:

Серый (Side) – боковые колонки в системах 8.1;
Черный – задние колонки в квадросистемах;
Салатовый или зеленый (Front) – передние колонки в системах с количеством сателлитов от 4;
Оранжевый – центральный монитор или сабвуфер в системах с 6-ю и поболее колонками.

Также на такой звуковой карте может присутствовать программно управляемый порт Flex, который обычно маркируется белым цветом. Система, поддерживающая кодек AC’97 версии 2.3 и выше, при подключении устройства выдает запрос, как именно будет использоваться такой порт – для ввода или вывода звука и на какой тип оборудования. Однако аналоговые выходы не всегда удовлетворяют запросы истинных ценителей звука. По этой причине внешняя звуковая карта может быть оборудована дополнительными портами:

Audio разъем на материнской плате синий разъем, который используется

S/PDIF – цифровой интерфейс, к которому можно подключить домашний кинотеатр или мощную аудиосистему. Есть две разновидности: оптический и коаксиальный.

MIDI/gameport – слот для подключения цифровых музыкальных инструментов или игрового манипулятора.

У дорогих моделей звуковых плат, количество портов определенного образца может не ограничиваться единицей, поэтому перед покупкой следует ознакомиться со спецификацией. Например, профессиональному музыканту может потребоваться несколько MIDI-портов – для подключения сэмплера, секвенсора и синтезатора.

В заключение

Может возникнуть закономерный вопрос: что произойдет, если подключить какое-то устройство к звуковой карте неправильно? Ничего страшного не случится: некоторые из портов и штекеров физически несовместимы.

В случае, если вставить 3,5-мм джек не в то гнездо, устройство попросту не будет работать или, как вариант, квадросистема будет работать некорректно, попутав местами тыльный и фронтальный каналы. Не стоит опасаться: выходом из строя акустики или самой звуковухи, такая ошибка не грозит.

При сборке геймерского компа, советую ориентироваться на мультимедийные звуковые карты – зачем переплачивать за функции, которыми вы, вероятнее всего, никогда не воспользуетесь? А большой выбор комплектующих с необходимыми характеристиками, вы можете посмотреть в этом популярном магазинчике.

Также советую почитать публикации про все разъемы на материнской плате, о сетевой карте с Wi-Fi для ПК и где находится звуковая карта. Спасибо за внимание и до встречи на страницах этого блога! Не забудьте поделиться этой статьей в социальных сетях – буду весьма признателен.

С уважением, автор блога Андрей Андреев

Разъемы в ПК для подключения колонок и какие они бывают?

Всем привет! Сегодня мы с вами будем искать разъем для колонок в компьютере. Также вы узнаете, как он называется правильно, какого цвета обычно бывает, как изменить активный слот и зачем это надо. На сходную тематику можно ознакомиться с постом «Как подсоединить колонки к компьютеру».

Какой слот нам нужен

В любом системном блоке, который использует интегрированную звуковую карту на мат плате, есть несколько портов под джек 3.5 мм, используемых для подключения различных устройств. Их цветовая маркировка давно стандартизирована:

Красный или розовый – микрофонный вход. Используется исключительно для подключения микрофона, в том числе встроенного в гарнитуру.
Синий или голубой – линейный вход. Используется для подключения всех остальных внешних источников звука. Не рекомендуется вставлять сюда микрофон – может перегореть или сам девайс, или коротнуть материнская плата.
Зеленый или салатный. Правильное название — линейный выход, используется для подключения аудио колонок или для наушников.

Если вы юзаете гарнитуру от телефона с джеком 3.5, то, вероятнее всего, использовать их в ПК(в системном блоке), не получится без соответствующего адаптера или переходника.

УРОК 3 РАЗЪЕМЫ ЗАДНЕЙ ПАНЕЛИ 9 мин 37 сек

Дело в том, что у штекера от таких наушников и от колонок немного отличается распиновка. На колонках используется трехконтактный джек – два канала плюс «земля». В гарнитуре от телефона каналов 4: два динамика, «земля» и микрофон. Если же это не гарнитура, а обычные наушники, в ряде всевозможных случаев переходник может решить проблему.

А вот в современных ноутбуках(новых) уже все предусмотрено и можно не париться по этому поводу.) Разъем на 2.5 джек, уже практически нигде не используется.

Фронтальная панель

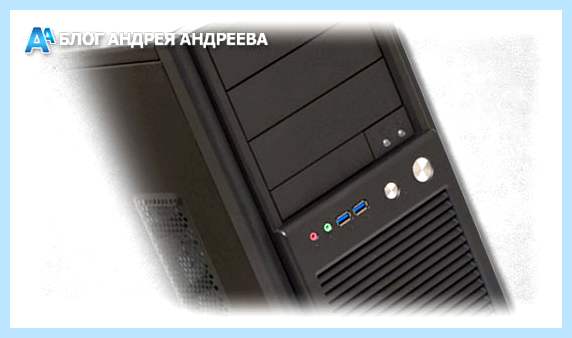

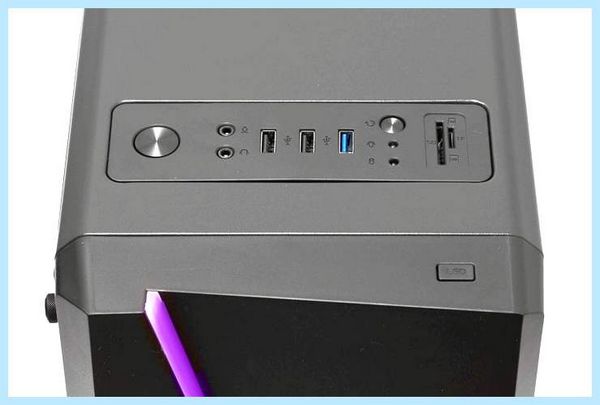

Фронтальная панель корпуса может быть оборудована дополнительными слотами для подключения микрофона и наушников. Обычно, они или имеют такую же цветовую маркировку, как указано выше, или обозначены соответствующими иконками.Учитывайте, что для ПК с разъемом для наушников на фронтальной панели, для активации этого порта требуется установка дополнительных аудио драйверов – например, AC’97 или аналогичных.

Удобство в том, что перед тем как изменить разъем, через который будет выводиться звук, ОС запрашивает пользователя при подключении нового устройства, какой из слотов следует использовать по дефлоту.

В какой разъем вставлять аудио девайсы, это уже дело личных предпочтений пользователя, потому что по качеству звучания они не отличаются.

Замена аудио разъёмов на материнской плате + бонус

Например, днем можно громко слушать музыку через акустические динамики, подключенные к тыльной крышке корпуса. А вечером, чтобы никому не мешать, использовать наушники, подключая их к фронтальной панели и изменяя настройки в появляющемся диалоговом окне.

Также не стоит забывать, что эти опции доступны исключительно в случае, если слоты на фронтальной панели подключены к соответствующим разъемам на материнской плате.

В случае, если гнезда не подключены, запрос от ОСи поступать не будет, потому что даже при активном драйвере AC’97 она попросту не увидит ни порт, ни подключаемое устройство.

Ноутбук

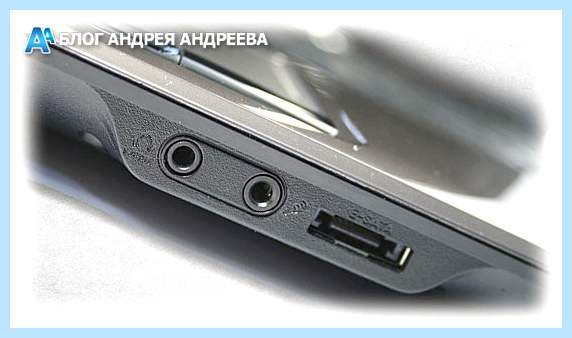

Для подключения динамиков или наушников к ноутбуку или нетбуку, следует использовать слот, маркированный пиктограммой со схематическим изображением наушников. Расположенный рядом порт, с изображением микрофона, используется для подключения соответствующего девайса.

Линейным входом, обычно, портативные ПК не комплектуются.

Дополнительная информация

Итак, в какой разъем вставлять колонку или наушники, думаю, вполне понятно – в салатный или зеленый. Это касается дискретных звуковых карт – обычно, у навороченных моделей цветовая маркировка не отличается.

Девайсы попроще, подключаемые через USB, могут иметь два порта, маркированные так же, как аудио разъемы на ноутбуке.

Отдельно хочу отметить, что кнопка link на колонках, если она есть, не связана с кабелями и передачей звука по ним. Обычно она используется для сопряжения беспроводной колонки с источником звука. Называться она может и по-другому, поэтому следует уточнить это в сопутствующей технической документации.

И еще такой момент. У некоторых экземплярах конец линейного кабеля припаян к усилителю, а его конец просто торчит из корпуса. У других моделей такой кабель составной и к усилителю подключается при помощи разъемов RCA (тюльпанов).

На всякий случай, если вы используете многоканальную аудиосистему, то их маркировка следующая:

Белый – левый;
Красный – правый;
Зеленый – центр;
Синий – левый в системах surround;
Серый – правый у них же;
Коричневый – левый тыл;
Рыжий – правый тыл;
Пурпурный – саб или студийный монитор.

У стереосистем с двумя каналами все гораздо проще: подключаете красный «тюльпан» к красному гнезду IN, а белый соответственно к белому. Гнезда с маркировкой OUT следует подключить соответственно цветам к другой колонке.

Если все сделано правильно, уже через несколько минут можно выбесить соседей громкой задорной музыкой.

Также на данную тему советую почитать о том, какие именно бывают колонки, и что такое мощность аудиосистемы в ваттах. Не забывайте, что, делясь репостами на статьи моего блога в социальных сетях, вы помогаете его продвижению и вызываете мою благодарность. До завтра!

С уважением, автор блога Андрей Андреев.
