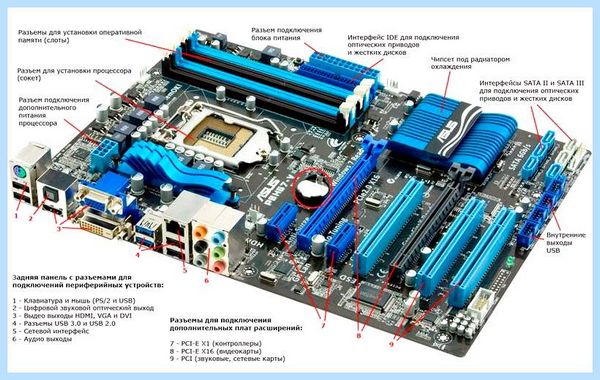

Aafp на материнской плате asus длинных проводов

Такая распиновка применяется на всех материнских платах хоть какого форм-фактора, независимо от бренда – Asrock, Gigabyte, MSI, ASUS либо хоть какого другого.

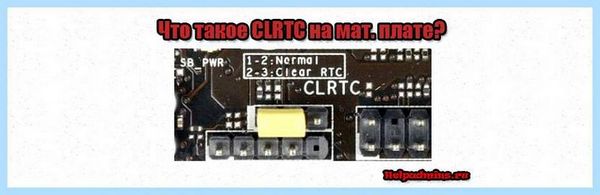

Для чего нужен разъем clrtc на материнской плате?

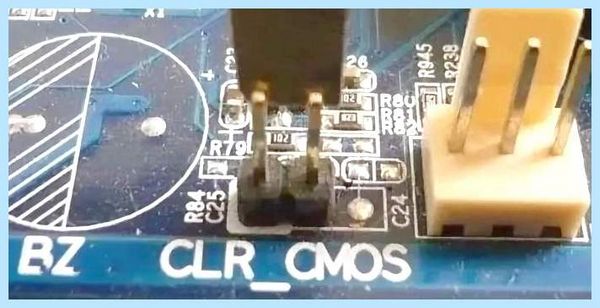

По сути CLRTC может быть не только лишь на платах от Asus. У других производителей материнских плат данный разъем также есть, просто обозначен он может быть чуть по другому. К примеру Clear CMOS, Clear RTC, CRTC, CL_CMOS, CL_RTC, JBAT1 либо CCMOS.

А на неких более дорогих платах заместо разъема сброса BIOS присутствует копка.

Назначение разъема

Гораздо чаще этот разъем называют джампером или перемычкой. Служит он для сброса настроек BIOS. Необходимость в этом может появиться при возникновении проблем с включением компьютера или при неудачном разгоне процессора/оперативки.

Сброс BIOS также можно выполнить извлечением батарейки на несколько минут из материнской платы.

CLRTC может быть выполнен в двух вариантах: 2-ух контактный и 3-ех контактный.

CLRTC на 2 контакта

Если у вас он 2-ух контактный, то чтобы сбросить BIOS с его помощью достаточно отверткой или любым другим металлическим предметом коснуться обеих контактов в протяжении 5-10 секунд. При всем этом кабель питания должен быть отключен от системного блока.

CLRTC на 3 контакта

Если же на вашей мат. плате CLRTC выполнен в виде 3-ех контактов, то вероятнее всего на первых двух будет установлена перемычка. Чтобы сбросить BIOS до заводских параметров нужно в выключенном состоянии и отключенном кабеле питания переставить перемычку на 2-ой и 3-ий контакты и оставить ее в таком положении в протяжении тех же 5-10 секунд. Затем возвращаем перемычку на контакты 1-2 и включаем системный блок. BIOS при всем этом уже будет сброшен до заводских параметров.

Вывод

CLRTC на материнской плате служит для сброса настроек BIOS до заводских показателей. Делать это нужно при проблемах с включением компьютера или после внесения изменений в параметры BIOS, которые повлекли проблемы в работе компьютера.

Лучшая благодарность автору — репост к себе на страничку:

Правильное подключение передней панели к материнской плате

Привет, друзья! Фронтальная панель никак не связана с прочей «начинкой» компьютера и подсоединяется напрямую к материнке. Ее подключение – достаточно сложный процесс, потому что требует точной работы с мелкими деталями и соблюдения аккуратности.

В противном случае можно повредить тонкие штырьки, к которым подключаются коннекторы на проводах, что может повлечь за собой некорректную работу компьютера. Однако не стоит преждевременно паниковать: никакие неприятности не грозят, если все сделать правильно.

В сегодняшнем посте я расскажу, как правильно подключить к материнской плате переднюю панель и что при всем этом необходимо учитывать.

Маркировка проводов

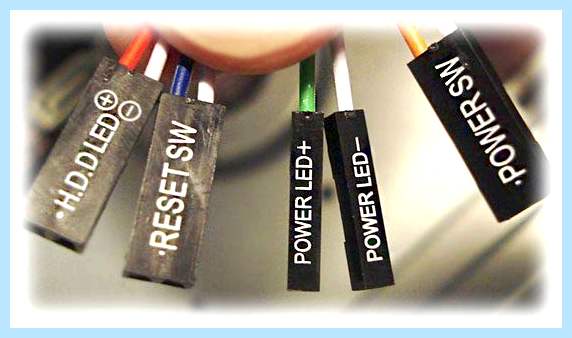

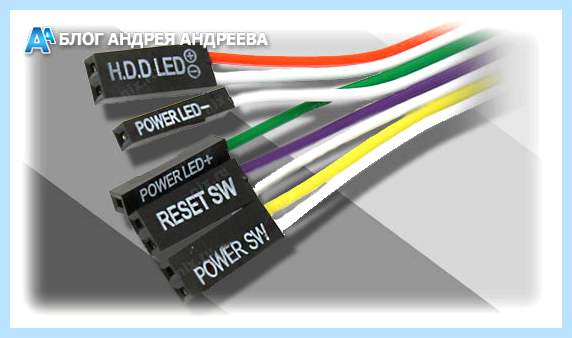

От передней панели идет тонкий пучок из нескольких длинных проводов, которые обычно разного цвета. На конце каждого расположен крохотный коннектор с нанесенной маркировкой:

PWRBNT или Power SW – отвечает за кнопку включения;
+HD LED или H.D.D. LED – индикатор винчестера, которая должна мигать при записи/чтении данных;
RESET или Restart SW – Кнопка горячей перезагрузки ПК;
+PLED или Power LED – индикатор включения
Speaker – небольшой динамик, который также может присутствовать в этом блоке.

Правильное подключение

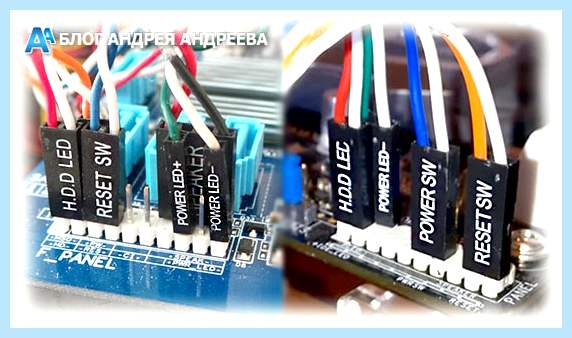

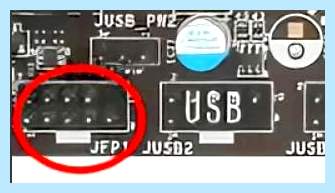

Подключаются все провода к порту front panel или F Panel или же к JFP1, который в большинстве случаев расположен в правой нижней части материнской платы. Сложность состоит в том, что и штырьки на нем, и сами коннекторы мелкие, поэтому иногда бывает сложно насадить их с первой попытки.

В процессе не требуется спешка: аккуратно насаживаем первый коннектор, затем второй и т.д.. Обычно все штырьки маркированы, поэтому ошибиться, что куда вставить, трудно. Кроме того, к любой материнской плате в комплекте идет инструкция, в какой приводится правильная распиновка.

В чем разница между HD Audio (AAFP) и AC’97? | Как вывести звук на переднюю панель ПК?

При всем этом следует выполнять некоторые правила:

Пустое место на штекере подключается к пустому месту на разъеме;
Треугольником обычно маркируется «плюс», который обозначен на самой материнке рядом со штекером;
Подключать контакты удобнее всего по порядку, один за одним, чтобы каждый следующий соприкасался с предыдущим – так они не выскользнут из посадочных мест.

Одевайте коннекторы на штырьки строго вертикально, без отклонений влево или вправо, чтобы не погнуть сами штырьки, иначе при чрезмерном усилии их можно сломать. С некоторыми корпусами спикер поставляется как отдельная деталь и просто цепляется на порте, удерживаясь штекерами. Рекомендую установить и этот компонент, потому что при неисправности компьютера, определенное количество писков этого динамика сигнализирует, какая именно деталь вышла из строя.

Такая распиновка применяется на всех материнских платах любого форм-фактора, независимо от бренда – Asrock, Gigabyte, MSI, ASUS или любого другого.

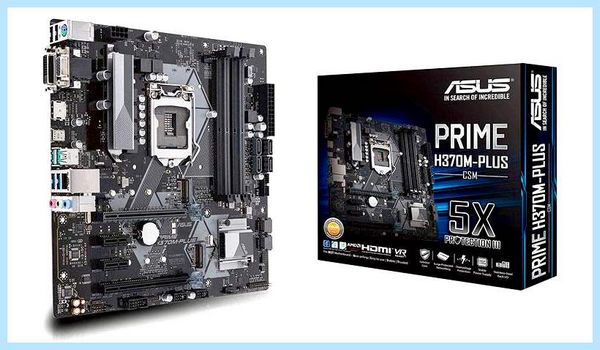

Aafp на материнской плате asus Такая распиновка

Конечно, положение штекеров на порте может варьироваться, как и наличие проводов с разъемами на самой фронтальной панели, однако принцип их подключения и маркировка, всегда одни и те же.

Если все подключить правильно, компьютер запустится и будет работать корректно. Если же допущена ошибка, может наблюдаться одна из следующих ситуаций:

Устройство не запускается от кнопки питания;
Не работает индикатор жесткого диска;
Комп не перезагружается после нажатия соответствующей кнопки;
Нет цветовой индикации включенного состояния компьютера;
Не работает спикер.

Ничего страшного в этих ситуациях нет – достаточно присоединить коннекторы правильно, чтобы все заработало как положено. Повредить компьютер, неправильно подключив фронтальную панель, невозможно, потому что предусмотрена так называемая «защита от дурака».

И я напоминаю, что все необходимые комплектующие вы можете приобрести по самой выгодной цене в этом популярном интернет-магазине (уверен, он вам точно знаком). Также советую почитать как подключить USB разъемы на материнской плате и как подключить правильно жесткий диск. Про подключение передних аудио разъемов к материнке, можно узнать здесь.

Спасибо за внимание, друзья, и не забудьте подписаться на новостную рассылку, если еще этого не сделали. До завтра!

С уважением, автор блога Андрей Андреев

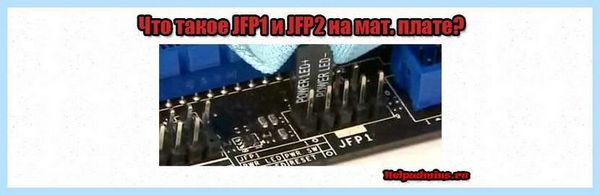

Назначение и распиновка разъема jfp1 на мат. плате

Данное обозначение разъема можно встретить на материнских платах MSI. Этот разъем предназначен для подключения кнопок и индикаторов передней панели системного блока. Это кнопки включения и перезагрузки, также индикаторы включения компьютера и активности жесткого диска.

У других производителей материнских плат, например Asus, этот разъем подписан как f_panel или front_panel.

Распиновка jfp1

Контакты jfp1 могут быть подписанными и не подписанными.

неподписанные контакты разъема jfp1

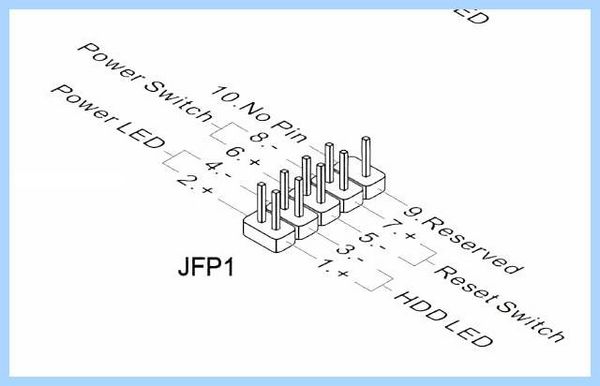

Для второго случая приводим схему распиновки, благодаря которой вы сможете правильно подключить фишки power_led, HDD_led, power_sw и reset_sw, идущие от передней панели системного блока.

jfp2 на материнской плате

Обычно недалеко от jfp1 находится разъем jfp2. Он может быть 4-ех контактным и 7-ми контактным.

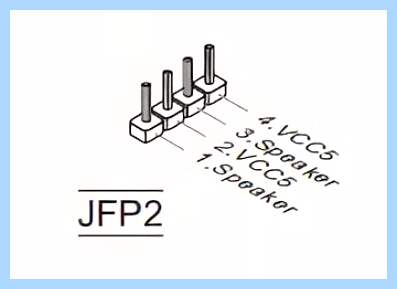

Вот распиновка 4-ех контактного jfp2:

Нет звука на материнской плате ASUS P5KPL AM SE

Распиновка 4-ех контактного jfp2, к которому подключается только спикер

Он нужен для подключения системного спикера, по сигналам которого можно определить состояние компьютера.

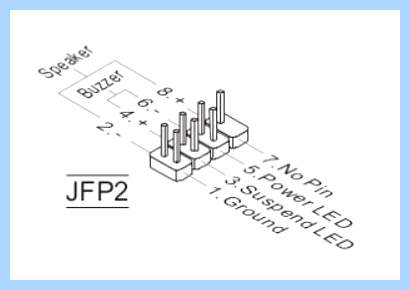

А это распиновка 7-ми контактного jfp2:

Распиновка 7-ми контактного jfp2, к которому подключается спикер и 3 контактный power_led

Три дополнительных пина на нем используются для подключения фишки power_led, если на корпусе она выполнена в виде 3-ех контактного разъема.

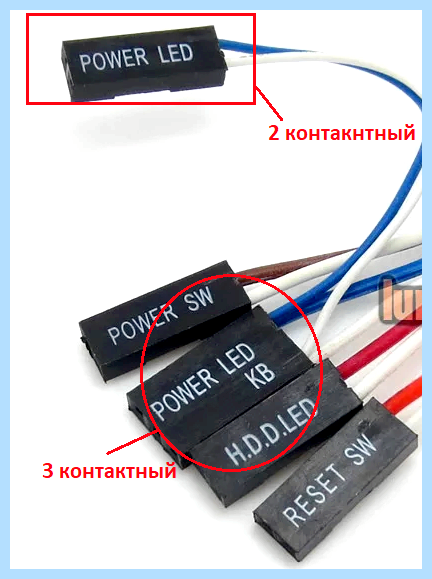

2 фишки power led. одна 2, вторая 3-ех контактная. Подключать нужно одну из них

Напомним, что на jfp1 под power_led отведено 2 контакта.
