Что такое cha fan на материнской плате?
За что отвечает cha_fan на материнской плате?
Когда нужно ставить дополнительные корпусные вентиляторы?
What Is The Chassis Fan (“CHA_FAN”) Connector? What Are “Chassis” Fans?
What Are Case Fans?
Ошибка 512 rear chassis fan not detected при сборке компьютера | Решение проблемы
Comparing CPU Fans vs. Chassis Fans
Исправляем ошибку 512-Rear Chassis fan not detected HP, Compaq
Can You Put Chassis Fans Into CPU Fan Connectors?
Can You Plug a CPU Fan Into the Chassis Fan Connector?
Comparing 3 Pin and 4 Pin Fan Connectors
- A 3 Pin Fan
- A 4 Pin Fan
  - About Tristan Perry
CPU Fan, Cha Fan, Sys Fan, Pwr Fan: что это такое на материнской плате. Как правильно организовать охлаждение системного блока
Шифры — это просто
Как организовать охлаждение системного блока

На неких старенькых материнских платах CPU Fan имеет 3 контакта:

Что такое cha fan на материнской плате?

Многим особо внимательным юзерам индивидуальных компов, которые обожают учить разъемы и штекеры на материнской плате, нередко на глаза попадается 3-х либо 4 штырьковый разъем под которым написано cha_fan. При этом почти всегда разъемов с таким заглавием обычно несколько.

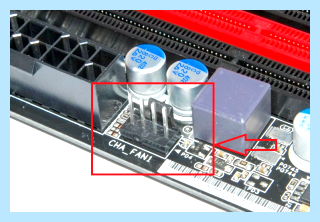

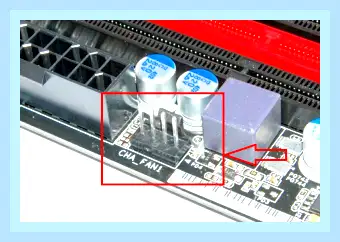

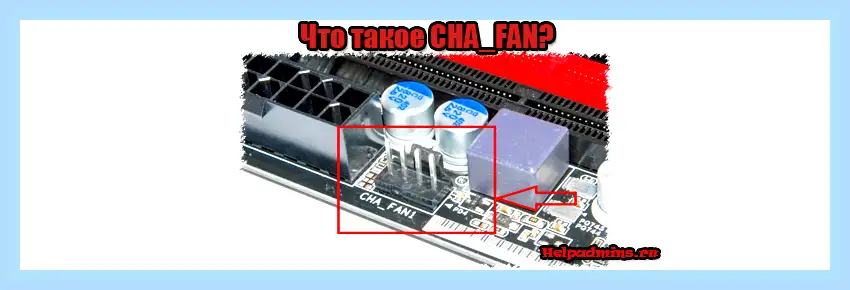

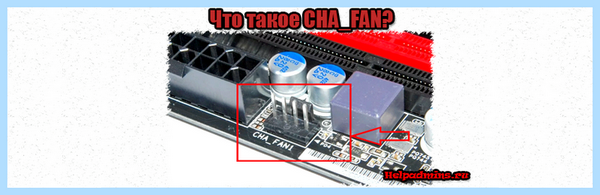

cha_fan на материнской плате

В данной статье мы поведаем о его предназначении и вы поймете что и когда в него необходимо подключать.

За что отвечает cha_fan на материнской плате?

Данный разъем предназначен для подключения дополнительных вентиляторов снутри корпуса, которые будут способствовать наилучшему остыванию компонент снутри системного блока.

Также на самом деле синонимом cha_fan является sys_fan и pwr_fan. Корпусные вентиляторы с подходящим разъемом можно подключать на их, если вы желаете повысить эффективность остывания системного блока.

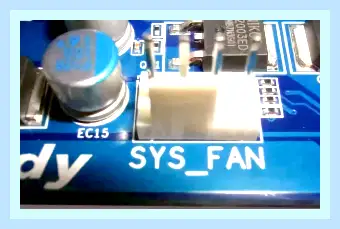

sys_fan для подключения дополнительного вентилятора

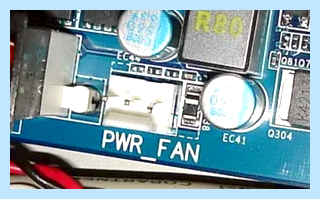

pwr_fan для подключения дополнительного вентилятора

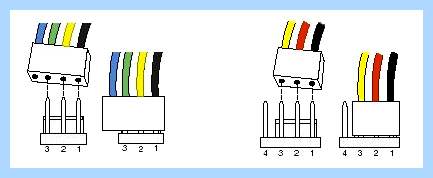

Зависимо от материнской платы бывают 4 и 3-х контактные cha_fan.

3-х контактный – это неуправляемый разъем. Другими словами вентилятор, присоединенный к нему будет вертеться с неизменной скоростью.

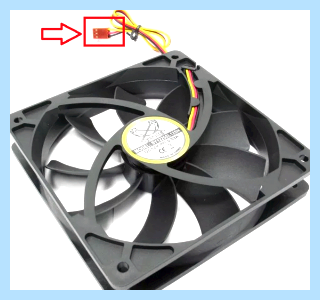

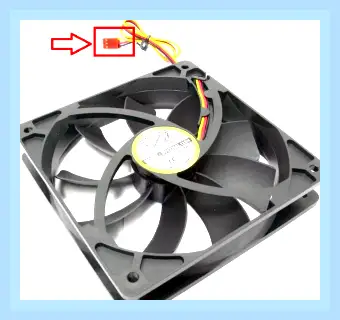

Разъем на самом вентиляторе для подключения в pwr_fan, sys_fan, и cha_fan

4 контактный cha_fan, так же как и cpu_fan является управляемым. Конкретно 4-ый контакт управляет скоростью вращения присоединенного вентилятора зависимо от температуры микропроцессора. Но стоит учитывать, что и вентилятор в данном случае должен быть 4-ех контактный.

Когда нужно ставить дополнительные корпусные вентиляторы?

Некие юзеры задумываются, что чем больше в корпусе вентиляторов, тем лучше. Основываясь этим резоном они лепят их в корпус столько, сколько их туда влазит.

Запомните! Дополнительные вентиляторы необходимы только тогда, когда температура компонент снутри системного блока в нагрузке превосходит допустимую, или приближается к допустимому порогу.

Потому для начала поглядите температуру микропроцессора, видеоплаты, жестких дисков и мостов, а уже позже принимайте решение о необходимости установки корпусных вентиляторов.

Часто неувязка с перегревом решается подменой термопасты и очисткой от пыли, а не установкой доп. вентилятора.

Стоит учитывать, что каждый дополнительный кулер (вентилятор) это излишний шум и потребитель электричества.

Наилучшая благодарность создателю — репост к для себя на страницу:

What Is The Chassis Fan (“CHA_FAN”) Connector? What Are “Chassis” Fans?

Are you thinking about building your own computer? Do you want to customize your existing computer to meet your needs? If so, you are probably thinking about the performance of the computer. You may want to handle gaming, or you may be looking for a powerful computer that you can use to quickly trade stocks on the market.

At the same time, you need to make sure your computer will work well once you are done making your modifications or building it from scratch. That is where case fans can be important. Also called chassis fans, what are these fans, and what do they do? Are they the same as CPU fans? And how do they then plug into the motherboard itself?

We answer these questions, and more, below.

Contents hide

What Are Case Fans?

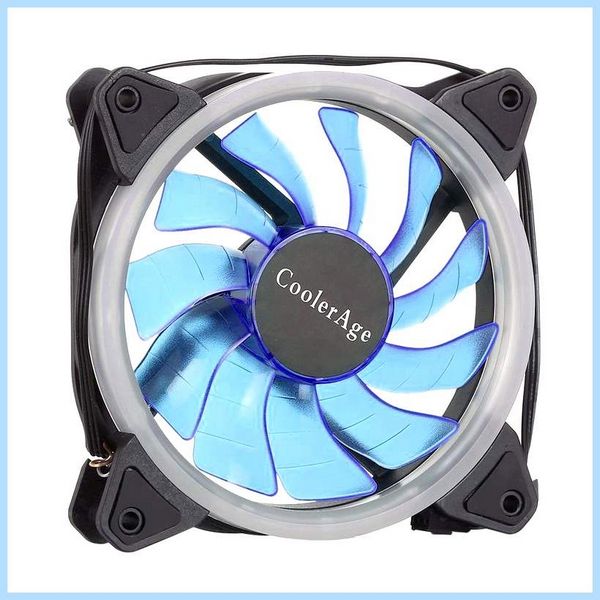

First, a case fan can go by many names. They might also be called chassis fans or system fans. They are located inside the case of the computer itself, which is why they are called case fans.

Ошибка 512 rear chassis fan not detected при сборке компьютера | Решение проблемы

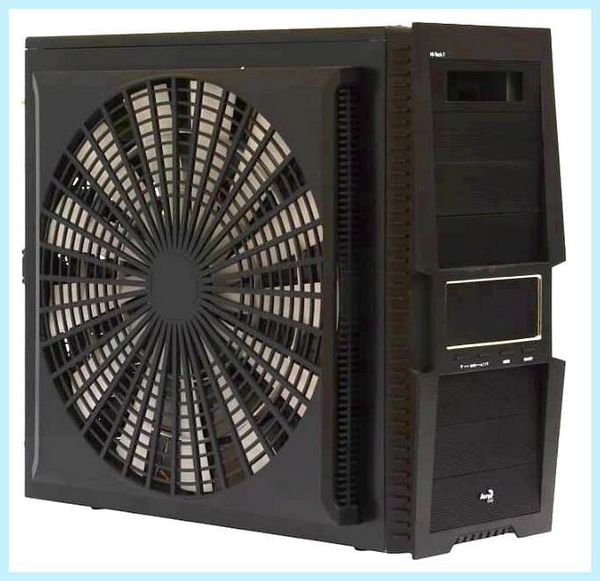

If you take a look at the front or back of your computer case, you should see a few fans spinning. Alternatively, when you turn on the computer, you may hear something start to spin. You are hearing the case fans doing their jobs.

The video clip below shows the chassis fans too, along with showing the “CPU fan” which I’ll cover later. (Apologies for the bad cable management – this was still a work in progress):

You don’t want the fan to spin too quickly because it might be too loud. On the other хэнд, if your fan does not spin quickly enough, it might not cool the computer, leading to problems.

Many computer cases come with multiple fans. Then, these fans work in conjunction with heat sinks and computer coolers to keep the computer at an appropriate temperature. If you are taking a look at the case fans, you may want to compare them to your existing heat sink and computer cooler to make sure that everything works well in conjunction with each other.

The fans themselves need to be plugged into a fan connector on your motherboard itself (such as the “CPU_FAN” or “CHA_FAN” connector). Before diving into that topic, let’s quickly cover the difference between CPU fans and chassis fans.

Comparing CPU Fans vs. Chassis Fans

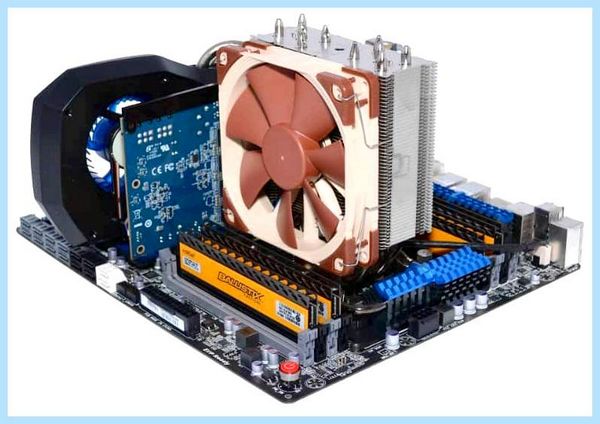

Now, there are multiple fans that have to work together if you want your computer to cool itself properly. The first type of fan is a CPU fan. This is a fan that mounts directly on top of the CPU itself. It is also called your heat sink or CPU cooler, which was mentioned above. The CPU cooler usually has a base that sits directly on top of your CPU:

Usually, it is мейд out of aluminum, copper, or some sort of metal alloy. Then, the base of its cooler has heat pipes that connect to the individual fins. That is where the fan sits. The heat is sucked up by the heat pipes and moved to the fins on the cooler.

Then, the fan on the cooler is responsible for pulling heat directly away from the fins. This air is eventually transported to the case fan where it is ejected by the case or chassis fan.

This is very different from the case fan, which is the fan that is mounted on the inside of the case:

Исправляем ошибку 512-Rear Chassis fan not detected HP, Compaq

Even though case fans can be mounted in different locations, they are usually called either intake or exhaust fans:

Your intake fan is designed to take cool air from the external world and suck it into the computer to get it to cool down.
An outtake fan takes warm air from the inside of the computer and ejects it to the outside world.

There are a few differences between the two fans, even though both are responsible for cooling down your computer.

Chassis fans tend to spin at a single speed, while CPU fans typically adjust their speed depending on the temperature. This is not universal, but it is common and it comes down to how many “pins” the fans have – more on this late.

Chassis fans are mounted directly on the inside of the case, while CPU fans are found on the inside of the system. They then have a wire coming off them, that plugs into the motherboard itself. They also connect to different places on the motherboard – these are called fan connectors:

Even though these fans are labeled “case” fans or “chassis” fans, they can be interchangeable in certain situations.

Can You Put Chassis Fans Into CPU Fan Connectors?

Yes, you are able to take chassis fans and plug them into CPU fan connectors. Keep in mind that this may change how the fan operates, but if you notice that one of your fans is not working as it should, then you might be able to plug it directly into the CPU fan connector. If it doesn’t fit, then don’t force it, but this could be a way for you to effectively cool down your computer.

Since CPU fans tend to change their speed depending on the readings from the CPU, plugging your chassis fan into the CPU fan connector could cause the fan to move up and down in terms of speed, which might be distracting or annoying. The higher the temperature of your computer, the faster the fan will spin, and vice versa. If this isn’t too distracting, then you should be fine.

Can You Plug a CPU Fan Into the Chassis Fan Connector?

You can take your CPU fan and plug it into the chassis fan connector, but remember that the CPU fan typically changes temperature automatically depending on the temperature of your CPU. If you plug your CPU fan into the chassis fan connector, it may no longer be receiving signals from your CPU. Therefore, it will not know whether to spin faster or slower.

If you do not keep an eye on the temperature, the fan might not pull down the CPU enough. Therefore, you may want to see if there is an option to collect temperature signals on your motherboard. Then, you might have to manually adjust the fan speed depending on the temperature of your computer – this can sometimes be done in downloadable software like the ASUS Armory Crate:

If you do not do so, your computer could overheat, which could lead to problems. Even though your computer will technically work if you plug a CPU fan into the chassis, you need to make sure that you are still adequately cooling the rest of the computer.

Comparing 3 Pin and 4 Pin Fan Connectors

As you build your computer, you will also come across 3 pin and 4 pin fan connectors. What are the differences between them?

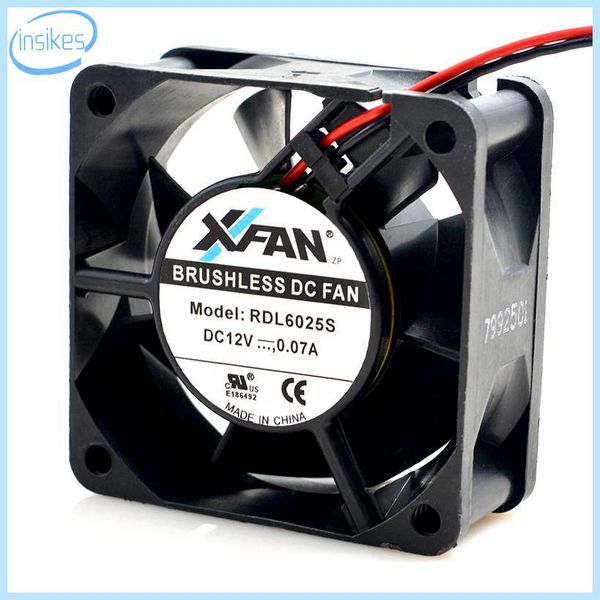

A 3 Pin Fan

As the name suggests, a 3 pin fan connector has three separate indicators. The first wire is for the power, the second wire is for the ground, and the third wire is for the tachnometric signal, which is the speed sensor. This is the sensor that is responsible for monitoring the speed and performance of your fan.

This speed signal will adjust the power applied to the motor depending on the speed of the fan itself. Therefore, the speed of the fan is controlled by either increasing or reducing the voltage across the power cable. In general, a 3-pin fan is an older style.

A 4 Pin Fan

You may also come across a 4-pin fan. This is more common with modern motherboards. The fourth wire is called the PWM, or the Pulse Width Modulation. This wire controls the power supply and rotation speed of the fan itself.

This fourth wire is absolutely critical in the cooling of your computer. This wire is responsible for adjusting the speed of the fan depending on the temperature of the computer. In general, the longer the voltage is applied to the motor of the fan, the higher the fan will spin. This voltage is directly controlled by the PWM signal.

There are a few other differences to note between the fans as well. They include:

In general, 3 pin fans are noisier than 4 pin fans. Even though you might notice 4 pin fans more because their speeds might change more often, they are usually not as noisy as 3 pin fans.
If you have a newer computer that consumes more power, it will probably require 4 pin fans instead of 3 pin fans.
4 pin fans usually last much longer than 3pin fans. This is because 4 pin fans will change their speed depending on how much speed is needed to cool the computer. In contrast, 3 pin fans rotate at a high speed almost all the time. This causes them to wear out more quickly.

If you are building your own computer, then you will probably want to go with a 4 pin fans. Even though this can be more expensive than a 3 pin fan, it also works better, last longer, and will more efficiently cool your computer.

A 4 pin fan has an automated controller that will automatically adjust the speed of the fan depending on what is needed to cool the computer. This is not something you will find with a 3 pin fan, which is the biggest difference between the two. If you see “PWM,” you are always looking at a 4 pin fan.

About Tristan Perry

Tristan has been interested on computer hardware and software since he was 10/11 years old. He has built loads of computers over the years, along with installing, modifying and writing software (he’s a backend software developer ‘by trade’).

Tristan also has an academic background in technology (in Math and Computer Science), so he enjoys drilling into the deeper aspects of technology.

If you have any questions, feedback or suggestions about this article, please leave a comment below. Please note that all comments go into a moderation queue (to prevent blog spam). Your comment will be manually reviewed and approved by Tristan in less than a week. Thanks!

CPU Fan, Cha Fan, Sys Fan, Pwr Fan: что это такое на материнской плате. Как правильно организовать охлаждение системного блока

Очень не много – будет нагреваться, очень много – будет вопить. Как найти, сколько вентиляторов необходимо установить в системный блок? И куда их подключать?

Не так давно мы разобрались, как верно подсоединить к материнской плате кнопку питания и спикер. Установилась очередь вентиляторов, разъемы которых на схеме материнки обозначаются как Cha Fan, Sys Fan, Pwr Fan, CPU Fan и т. д. Побеседуем, зачем они предусмотрены, чем различаются и как подключаются.

Шифры — это просто

CPU Fan, CPU Opt, Pump Fan

Далековато не любая «мама» имеет весь набор перечисленных выше интерфейсов. Но какой-то из них имеет любая. Это CPU Fan – разъем самого головного вентилятора в компьютере – процессорного.

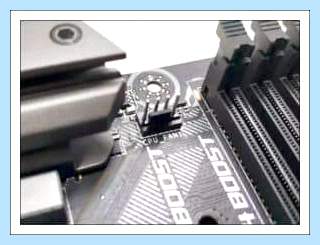

Разъем CPU Fan на материнской плате всего один, но на многих материнках игрового сектора встречаются композиции CPU Fan + Pump Fan либо CPU Fan + CPU Opt. Pump Fan и CPU Opt созданы для вентилятора помпы водяного остывания, но могут употребляться и для дополнительной вертушки воздушного процессорного кулера.

CPU Fan, Pump Fan и CPU Opt обычно размещены неподалеку от сокета (гнезда для установки микропроцессора) и имеют 4 штырьковых контакта:

1-й контакт соответствует черному проводу вентилятора – это земля либо минус источника питания.
2-й контакт соответствует желтоватому либо красноватому проводу – это плюс источника питания 12 V. На неких моделях материнских плат на этот пин подается 5V.
3-й контакт соответствует зеленоватому либо желтоватому проводу – это вывод тахометра, который определяет скорость вращения вентилятора.
На 4-й контакт, соответственный голубому проводу, приходит управляющий сигнал ШИМ-контроллера, который регулирует скорость вращения кулера зависимо от нагрева микропроцессора.

На неких старенькых материнских платах CPU Fan имеет 3 контакта:

1-й – земля либо минус источника питания.
2-й – плюс источника питания 12 V/5 V.
3-й – датчик тахометра.

Скорость вращения кулера, присоединенного к трехпиновому разъему, регулируется конфигурацией питающего напряжения.

Современные процессорные кулеры, обычно, оборудованы 4-контактными штепселями, но отдельные экономные и старенькые модели имеют по 3 пина.

Если количество контактов на штепселе вентилятора больше либо меньше, чем на разъеме CPU Fan, вы всё равно можете установить его в компьютер. Для этого просто оставьте четвертый пин свободным, как показано на схеме ниже.

Подключение процессорного кулера к разъему CPU Fan строго обязательно, это контролирует программа аппаратной самодиагностики POST, которая выполняется при включении ПК. Если подсоединить кулер к другому разъему или не подключать совсем, компьютер не запустится.

Sys Fan

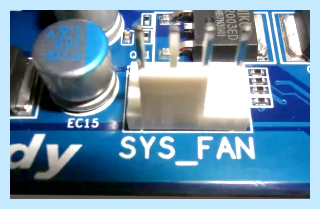

Разъемы Sys Fan, которых на материнской плате может быть от 0 до 4-5 штук, созданы для подключения системы дополнительного обдува внутренних устройств, например, чипсета или жесткого диска.

Контактные группы Sys Fan имеют по 4, а иногда по 3 пина. Кстати, к какой-то из них можно подсоединить дополнительный вентилятор процессорного кулера, если нет более подходящего разъема.

Скорость вращения вертушек, подключенных к 3-контактным разъемам Sys Fan, как и в случае с 3-контактрыми CPU Fan, управляется изменением уровня напряжения питания. А в некоторых реализациях материнских плат не управляется никак.

Контактные группы Sys Fan зачастую, но не всегда размещаются в срединной части платы недалеко от чипсета. Их использование необязательно.

Cha Fan

Cha (Chassis) Fan созданы для подключения корпусных вентиляторов. Распиновка их контактных групп идентична Sys Fan, другими словами эти разъемы взаимозаменяемы – вертушку на корпусе вполне можно подключить к разъему для кулера чипсета и наоборот.

Условное отличие между Cha Fan и Sys Fan исключительно в расположении – первые чаще размещают на краях материнской платы, обращенных к фронтальной стороне и «потолку» системного блока. А еще в том, что минимум 1 разъем Cha Fan есть на любой материнке.

Pwr Fan

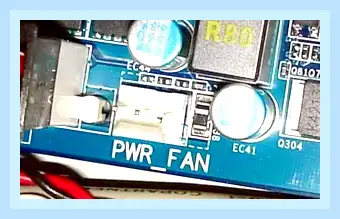

Pwr Fan – относительно редкий разъем, созданный для вентилятора блока питания. Подобная реализация БП встречается нечасто, поэтому и надобности в таком подключении, обычно, нет. Впрочем, если блок питания вашего ПК имеет разъем Pwr Fan, а материнская плата не имеет, вы можете подключить его к любой свободной контактной группе Cha Fan.

Необязательные разъемы

AIO Pump – предназначен для подключения насоса водяного охлаждения. Совместим с любыми вентиляторами воздушных систем.

H-AMP Fan – высокоамперный разъем. Предназначен для вентиляторов с повышенным потреблением тока.

W-PUMP+ – контактная группа для устройств повышенной мощности, входящих в состав системы водяного охлаждения. Выдерживает ток до 3 A.

M.2 Fan – предназначен для охлаждения накопителей стандарта M.2.

ASST (Assist) Fan – для подключения добавочных вентиляторов, которыми комплектуются некоторые материнские платы игрового сегмента.

EXT Fan – 5-контактный разъем для подключения дополнительной платы-контроллера, созданной для управления работой нескольких корпусных или системных вентиляторов.

Как организовать охлаждение системного блока

Состав системы воздушного охлаждения. Критерии выбора элементов

Знать, какой вентилятор куда подключать, безусловно, важно, но еще важнее разобраться, как их правильно разместить внутри системного блока, дабы обеспечить железному «питомцу» комфортный микроклимат. Перегрева наши электронные друзья ох как не любят, но это не значит, что вам придется тратиться на дорогущую «водянку» или что-то еще покруче. Для организации охлаждения большинства домашних компьютеров вполне достаточно «воздуха».

Итак, типовая воздушная охлаждающая система ПК состоит из:

Кулера процессора с одним реже с двумя вентиляторами.
Корпусных вентиляторов. Как минимум одного на задней стенке системного блока. Как максимум – на передней, задней, правой боковой стенках и наверху.

Кулера видеокарты, состоящего из радиатора и 1-4 вентиляторов. Низкопроизводительные «видяхи» могут иметь только пассивное охлаждение – радиатор.

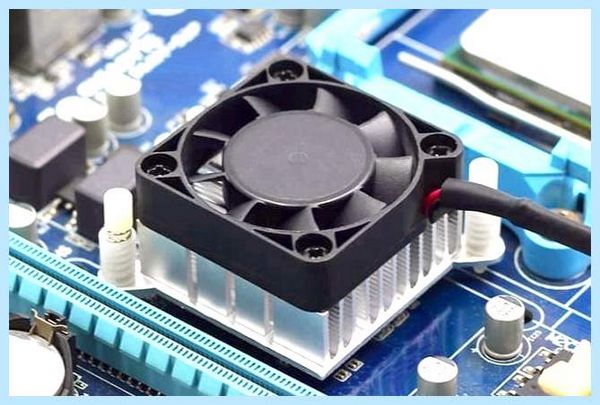

Кулеров отдельных элементов системы. На большинстве моделей материнских плат горячие элементы, например, чипсет и VRM (система питания процессора) охлаждаются пассивно.
Встроенного вентилятора блока питания с внешним либо внутренним разъемом подключения.

Основные критерии выбора корпусных и системных вентиляторов:

Габариты и толщина. Чем больше диаметр крыльчатки, тем меньше вентилятору нужно сделать оборотов, чтобы создать воздушный поток определенного объема (CFM). А чем ниже скорость, тем меньше шум. Толщина имеет значение только при выборе вертушки для установки в компактные корпуса или узкие отсеки.
Соответствие размера месту установки. Корпусные вентиляторы выпускаются нескольких стандартных размеров – 80×80 мм, 92×92 мм, 120×120 мм и 140×140 мм. Но встречаются и нестандартные, например, 70×70 мм или 100×100 мм. Чтобы не ошибиться в выборе, перед покупкой стоит измерить расстояние между крепежными отверстиями на корпусе ПК.
Количество контактов на разъеме подключения. Если материнская плата оборудована 4-пиновыми контактными группами CHA Fan, вентиляторы, особенно если вы планируете установить их больше трех, лучше выбрать с такими же. Это позволит более эффективно управлять их скоростью.

Основные критерии выбора процессорного кулера еще больше просты – это совместимость с типом сокета материнской платы и тепловая мощность (TDP). Значение TDP системы охлаждения должно быть не ниже аналогичного параметра процессора, а с учетом возможного разгона – даже выше.

Кроме того, если вы выбираете модель с массивным радиатором, обращайте внимание на габариты последнего. Высокий башенный кулер может мешать закрытию крышки системного блока, а широкий – перекрывать слоты оперативки.

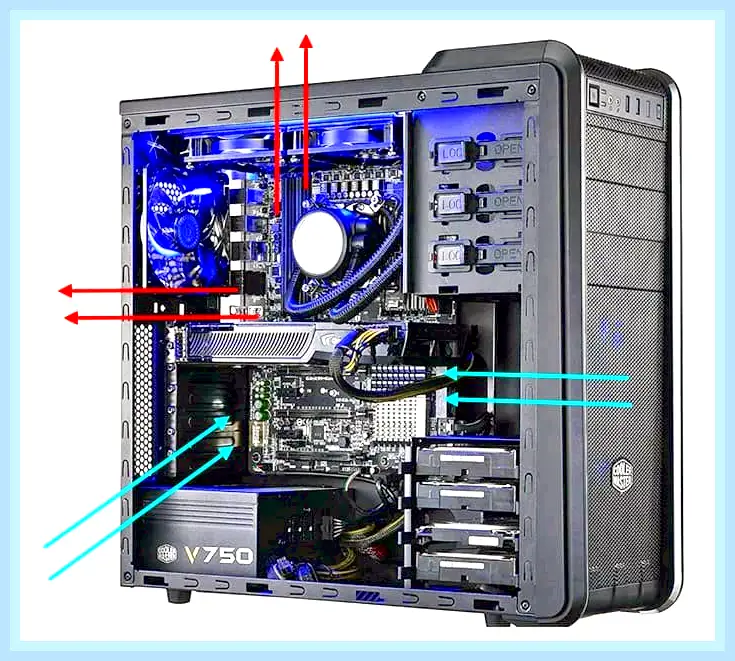

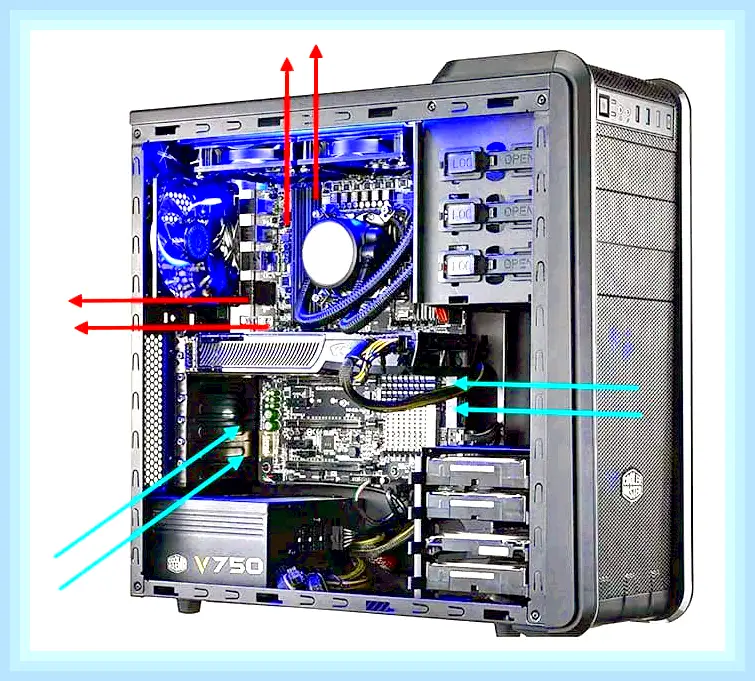

Размещение системы охлаждения в корпусе ПК

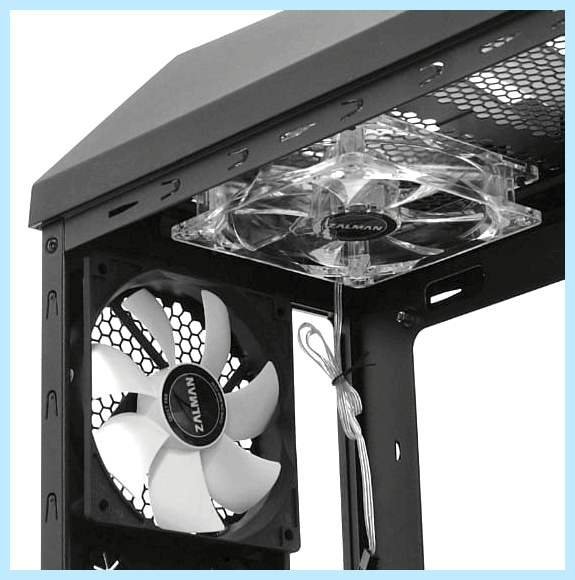

Одна часть корпусных вентиляторов системного блока работает на вдув холодного воздуха извне, другая – на выдув нагретого. Для эффективного охлаждения всех внутренних устройств воздушный поток должен быть направлен спереди назад и вверх. Чтобы этого добиться, вертушки следует подключить в следующем порядке:

Передние – на вдув.
Боковой – на вдув.
Задние – на выдув.
Верхние – на выдув.

Для низкопроизводительных компьютеров без дискретной видеокарты и плат расширения в слотах PCI/PCI-e помимо процессорного кулера достаточно одного корпусного вентилятора на задней стенке.

Средне- и высокопроизводительные системы с дискретными видеокартами нуждаются не только лишь в теплоотводе, да и в активном нагнетании холодного воздуха при помощи 1-3 передних вентиляторов.

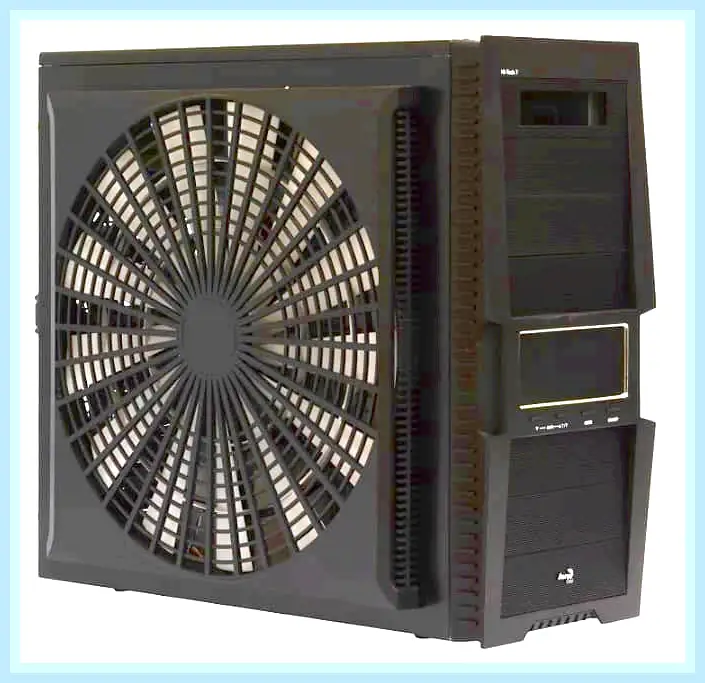

Установка охладителей на боковую и верхнюю стенки предусмотрена далеко не в каждом корпусе, поскольку для большинства систем это решение не оправдано. Боковой обдув нужен для того, чтобы разгонять горячий воздух, который скапливается в районе плат расширения под габаритной видеокартой. «Потолочный» – для усиления теплоотвода из высшей части корпуса и создания внутри отрицательного давления.

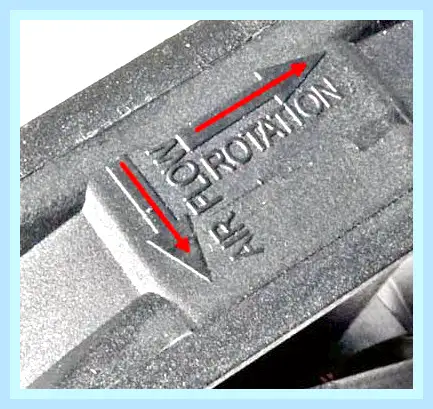

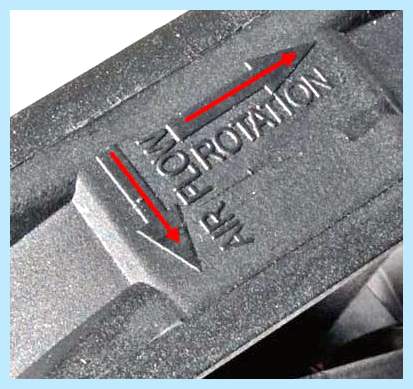

Один и тот же корпусный вентилятор может работать и на выдув, и на вдув. Направление вращения и потока воздуха показаны стрелками на нем. Чтобы изменить направления на противоположные, достаточно перевернуть вентилятор.

Количество, расположение и мощность корпусных охладителей определяют эмпирическим путем, ориентируясь на температурные показатели устройств. Внутри закрытого системного блока, обычно, создается либо отрицательное, либо положительное давление. Тот и другой вариант имеет свое применение.

Если большее количество вентиляторов работает на вдув или их суммарная мощность превышает мощность теплоотводящих, внутри корпуса ПК создается положительное давление. Это решение больше подходит для систем с маломощным процессорным кулером (например, боксовым) и видеокартой с пассивным охлаждением, потому что окружение холодным воздухом дает дополнительный охлаждающий эффект. Кроме того, такие системные блоки меньше пылятся изнутри.
Если более мощные вентиляторы работают на выдув, то давление в корпусе становится отрицательным. Это решение больше подходит системам с горячим производительным процессором и видеокартой с высокой теплопродукцией. Холодный воздух в такие корпуса поступает через все отверстия и щели, поэтому внутрь попадает больше пыли.

Организацию охлаждения по второму типу используют чаще.

Как еще улучшить охлаждение компьютера без лишних затрат

Больше вентиляторов – лучше охлаждение, да и заодно и больше шума. Поэтому стремление довести их количество до максимального оправдано не всегда.

Чтобы улучшить охлаждение компьютера без лишних затрат, следуйте этим несложным правилам:

Свяжите пучки проводов внутри системного блока кабельными стяжками и разместите в отсеке за материнской платой. Если такого отсека нет, расположите их так, чтобы они не висели на пути воздушных потоков.
Жесткие диски и SSD форм-фактора SATA располагайте горизонтально. Если в корпусе вашего ПК есть отделения для вертикального размещения накопителей, старайтесь использовать их по минимуму, потому что «стоячие» диски мешают притоку воздуха.
Удаляйте из системного блока пыль, не дожидаясь образования залежей.
При выборе нового корпуса для ПК отдайте предпочтение моделям с нижним расположением блока питания. При таком размещении БП лучше охлаждается, а значит, теоретически может прослужить дольше.
Держите крышку системного блока закрытой. Если вы заметили, что компьютер нормально охлаждается только со снятой крышкой, значит, его охлаждающая система организована нерационально. Перечитайте статью сначала.

И удачных вам экспериментов!
