Забегая вперед, необходимо отметить, что все связанное со словом Fan в настройках биос означает настройку, мониторинг и управление кулером процессора и корпусными вентиляторами охлаждения внутри системного блока или ноутбука.

Опция chassis fan speed в биосе

Рассмотрим очередную опцию BIOS (UEFI), которую могут обнаружить на своих компьютерах некоторые пользователи, изучая возможности материнской платы. Это опция chassis fan speed. По сути в ее названии перед словом Fan обычно присутствует цифра – 1, 2, 3 и т.д.. Что же все-таки это такое и зачем нужно мы будем разбираться в данной статье.

Функции и назначение

Забегая вперед, необходимо отметить, что все связанное со словом Fan в настройках биос означает настройку, мониторинг и управление кулером процессора и корпусными вентиляторами охлаждения внутри системного блока или ноутбука.

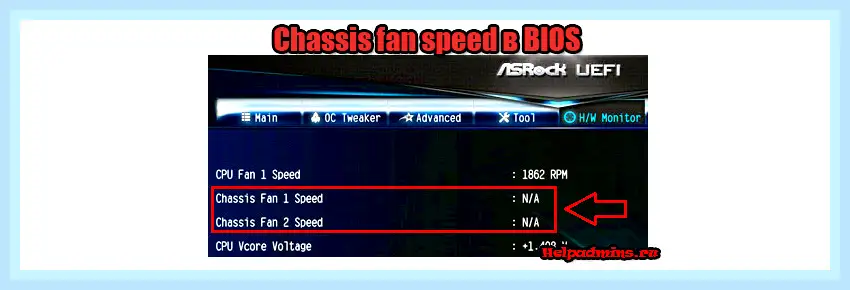

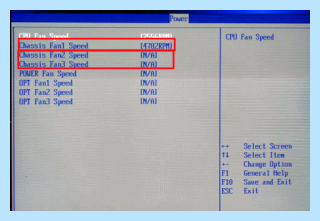

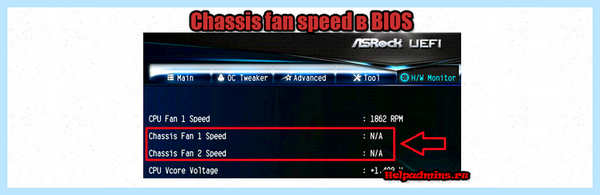

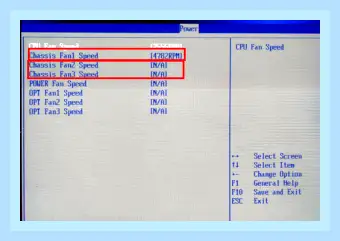

Цифровое значение это количество об/мин, N/A – вентилятор не подключен

Если взять конкретно Chassis fan speed, а точнее Chassis fan 1 speed, Chassis fan 2 speed м так далее, то этот параметр отображает скорость вращения вентиляторов внутри системника. Если напротив ее стоит N/A значит вентилятор к данному разъему не подключен.

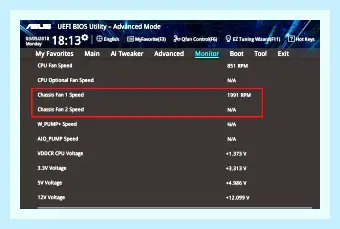

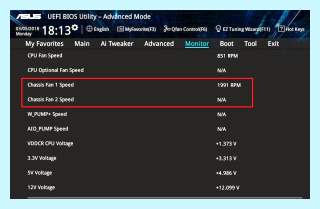

То же самое, исключительно в новом BIOS (UEFI)

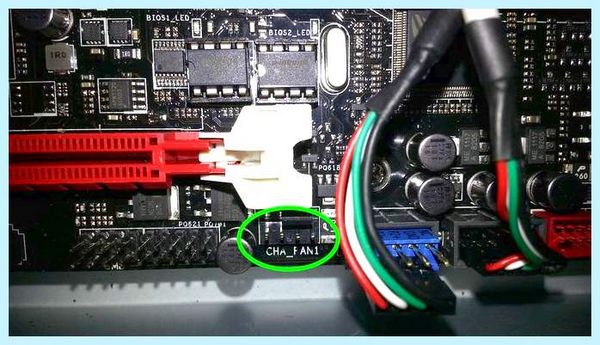

Если посмотреть на материнскую плату, то разъемы корпусных вентиляторов подписаны как CHA FAN. Сколько таких разъемов есть на материнской плате, столько параметров Chassis fan N speed и будет отображено в BIOS, где N – количество разъемов CHA FAN.

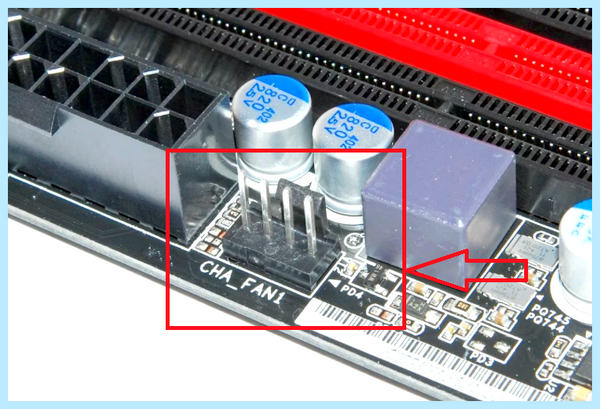

cha_fan на материнской плате

Для чего нужно знать количество оборотов вентиляторов?

Сначала для того, крутится ли тот или иной вентилятор вообще. Например вы заметили что системный блок начал греться сильнее. Это может быть следствием отказа в работе того или иного вентилятора. И благодаря Chassis fan speed вы сможете зайти в BIOS и посмотреть обороты.

Если они равны нулю, значит вентилятор подключен, но не работает.

Лучшая благодарность автору — репост к себе на страничку:

Что означает CHA FAN на материнской плате – назначение разъёма

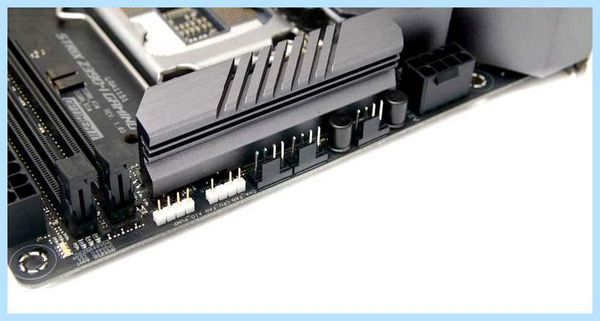

Материнские платы в наши дни бывают всех форм и размеров. Форм-факторы, чипсеты, слоты… И ещё: всевозможные разъёмы.

Что ж, многие спрашивают нас о разъеме вентилятора материнской платы, который помечен как «CHA FAN».

Что все-таки такое CHA FAN и зачем он используется?

Что такое CHA FAN

CHA FAN расшифровывается как chassis fan и используется для питания дополнительных вентиляторов в вашей системе через 4-контактный или 3-контактный разъём.

Шасси – это другое слово для определения «корпуса для ПК», и поэтому разъём CHA FAN, в главном, используется для питания и управления дополнительными вентиляторами корпуса ПК.

Зависимо от используемой материнской платы у вас будет от одного до шести разъёмов CHA FAN вместе с CPU FAN и, возможно, CPU OPT.

3-контактные разъёмы CHA FAN не имеют возможности точно регулировать обороты. Обычно они работают на максимальной скорости, хотя можно немного снизить её, понизив напряжение.
4-контактные разъёмы CHA FAN предлагают широтно-импульсную модуляцию на четвёртом проводе, что позволяет напрямую контролировать скорость вращения.

Скорость вращения можно контролировать через BIOS, специальное программное обеспечение или операционную систему. Корректировки основаны на данных о внутренней температуре, будь то средняя температура системы или температура процессора.

На изображении ниже вы можете увидеть, как можно управлять отдельными вентиляторами, регулируя кривую их вращения и выбирая датчик температуры источника.

Можно ли подключать кулеры 3 PIN в 4 PIN и 4 PIN в 3PIN

В этом MSI BIOS разъём CHA_FAN1 будет управляться через вкладку «System 1», разъём CHA_FAN2 через «System 2» и т.д., зависимо от того, к чему подключены вентиляторы вашего корпуса.

Некоторые производители материнских плат используют заголовок «SYS_FAN» вместо CHA_FAN, но, на самом деле, это одно и то же.

Какие ещё существуют типы разъёмов для вентиляторов ПК

Конечно, CHA FAN – это только часть истории! На материнских платах есть несколько других разъёмов для вентиляторов, которые служат другим целям.

Вот более пристальный взгляд:

CPU FAN

CPU FAN, как надо из названия, используется для питания и управления кулером вашего процессора.

Кулер ЦП оснащен 4-контактным разъёмом с ШИМ, поэтому подключенный вентилятор можно легко настроить в соответствии с постоянно меняющейся температурой ЦП.

CPU OPT

CPU OPT расшифровывается как CPU Optional и используется для включения дополнительных вентиляторов ЦП. Для тех из вас, кому интересно, есть ли ощутимая разница между CPU FAN и CPU OPT, она есть!

CPU FAN – это разъём вентилятора по дефлоту для вашего процессора, и если он не подключен (зависимо от вашей материнской платы), это может даже препятствовать загрузке вашей системы.
CPU OPT, с другой стороны, служит вторичным разъёмом CPU FAN, но не препятствует загрузке и не выдает никаких сообщений об ошибках.

Следовательно, CPU FAN является обязательным, а CPU OPT – нет (отсюда и название «опциональный»).

SYS FAN

Некоторые производители материнских плат используют метки SYS FAN вместо CHA FAN.

На самом деле, это одно и то же – они используются для вентиляторов системы / корпуса и бывают 3-контактными или 4-контактными.

Вывод – зачем нужен CHA FAN

Разъёмы CHA FAN, как и разъёмы SYS FAN, отвечают за питание системных и корпусных вентиляторов и обычно имеют 3-контактный или 4-контактный варианты.

Часто задаваемые вопросы

Что такое заголовок CHA FAN?

Разъём CHA FAN, часто называемый разъёмом SYS FAN, представляет собой разъём на материнской плате, используемый для питания и управления вентиляторами системы / корпуса.

Является ли CHA FAN таким же, как SYS FAN?

Да, CHA FAN – это то же самое, что и SYS FAN.

Оба они используются для питания дополнительных вентиляторов, улучшающих воздушный поток вашей системы, и оба они могут быть как 3-контактными, так и 4-контактными.

Является ли CPU FAN таким же, как CPU OPT?

Нет, CPU FAN – это не то же самое, что CPU OPT.

В большинстве систем вам необходимо подключить вентилятор к разъёму CPU FAN, в противном случае ваша система может выдавать вам коды ошибок, а в некоторых случаях может даже не загружаться вообще.

Что касается CPU OPT, это (дополнительный) разъём, созданный для питания дополнительных вентиляторов ЦП, которые могут у вас быть. Вы не столкнетесь с какими-либо ошибками, если к этому ничего не подключено.

Для чего служит коннектор CHASSIS на мат. плате?

Данный разъем можно встретить на достаточно старых материнских платах. Обычно он имеет 2 или 3 контакта (pin) и на нем установлена перемычка. Некоторые пользователи путают коннектор CHASSIS с похожим по названию CHASSIS (CHA) Fan. Обо всем этом мы подробнее поговорим в сегодняшней статье.

Обнаружение вскрытия корпуса

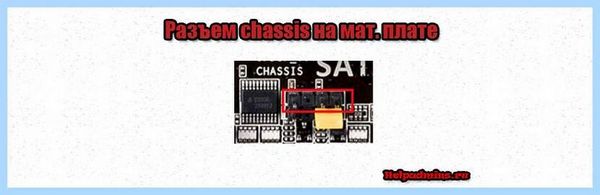

Коннектор CHASSIS (полное название – Chassis Intrusion connector), который выглядит как на изображении ниже, предназначен для подключения датчика вскрытия системного блока.

Сколько вентиляторов можно БЕЗОПАСНО подключить на разъём материнской платы?

Вид разъема Chassis

С его помощью сисадмин, гарантийный инженер или тот, кто следит за состоянием компьютера, мог определить залазил ли пользователь внутрь системного блока или нет. Причем зависимо от настройки BIOS сообщение о вскрытии корпуса могло выводиться как сразу при включении компьютера, так и в скрытом режиме при просмотре в определенных диагностических программах.

Многие при упоминании о разъеме CHASSIS могут ошибочно подумать, что это коннектор для подключения корпусного вентилятора. Хотя последний имеет название CHASSIS Fan или сокращенно CHA_Fan, а также выглядит совершенно по другому:

cha_fan на материнской плате

Вывод

Разъем CHASSIS на материнской плате нужен для подключения к нему датчика вскрытия корпуса компьютера и помогает определить лазил кто – нибудь внутрь системного блока или нет.
