COM port – это стандартный двунаправленный поочередный порт компьютера, употребляется для передачи данных согласно протоколу RS-232.

Разъем DB 25 (COM)

COM port – это стандартный двунаправленный поочередный порт компьютера, употребляется для передачи данных согласно протоколу RS-232.

RS-232 (Recommended Standard 232) – это протокол поочередной передачи данных меж 2-мя устройствами (информация передается пакетами по одному б). Согласно данному протоколу, информация передается у виде двоичного кода: логическому нулю соответствует значение напряжение со знаком “+”, а логической единице соответствует значение напряжения со знаком “–“.

На физическом уровне COM-порт реализован в виде 9-контактного разъема (DB-9M) либо 25-контактного разъема (DB-25M).

Ранее COM-порты использовались для подключения к компу модема либо мыши. Интерфейс COM также позволял соединять воединыжды индивидуальные компы в сеть. В текущее время данный интерфейс морально устарел (вытеснен интерфейсами USB и FireWire ), хотя ещё встречаются ПК, на которых находится данный порт.

СОМ-порт может делать обмен данными на скорости до 115200 бит/с (в этом случае бит/с = бод)

Распиновка DB 25 (COM)


штекер	гнездо

№	Обозначение	Направление сигнала	Заглавие сигнала
1	n/c	—
2	TXD	Выход	Transmit Data
3	RXD	Вход	Receive Data
4	RTS	Выход	Request to Send
5	CTS	Вход	Clear to Send
6	DSR	Вход	Data Set Ready
7	GND	—	System Ground
8	DCD	Вход	Data Carrier Detect
9	n/c	—	BUTTON_POR (Power-on reset) for Sun Ultra 80 / Sun Blade 1000 / Sun Blade 2000 / Sun Fire 280R / Enterprise 420R
10	n/c	—	BUTTON_XIR_L (Transmit internal reset) for Sun Ultra 80 / Sun Blade 1000 / Sun Blade 2000 / Sun Fire 280R / Enterprise 420R
11	n/c	—	+5 Vdc for Sun Ultra 80 / Sun Blade 1000 / Sun Blade 2000 / Sun Fire 280R / Enterprise 420R
12	n/c	—
13	n/c	—
14	n/c	—
15	TRxC	Вход	Transmit Clock
16	n/c	—
17	RTxC	Вход	Receive Clock
18	n/c	—
19	n/c	—
20	DTR	Выход	Data Terminal Ready
21	n/c	—
22	n/c	—
23	n/c	—
24	TxC	Выход	Transmit Clock
25	n/c	—

Интерфейс RS232

RS232 — эталон асинхронного интерфейса (поочередный порт), являлся в свое время более пользующимся популярностью интерфейсом для цифровых устройств различного предназначения. В первых компьютерах его физическое присутствие было обязательным. Даже в текущее время операционная система Windows способна эмулировать некоторое количество виртуальных COM, не имея их физических реализаций. Некоторые наверное помнят компьютерные мыши, принтеры, сканеры и другие периферийные устройства, подключаемые к компьютеру посредством этого порта.

Сейчас ситуация изменилась, компьютерная периферия подключается к ПК с помощью более быстрых USB портов. Но в устройствах КИП и А, RS232 по праву занимает главенствующее положение, редко можно увидеть цифровой прибор, настраиваемый компьютером без этого интерфейса. Довольно часто RS232 порт служит переходным звеном к RS485 интерфейсу, подключаемому посредством миниатюрного переходника.

Информация по RS232 передается в дуплексном режиме

Логический «0» — положительное напряжение от +5 до +15 В
Логическая «1» — отрицательное напряжение от -5 до -15 В

В силу конструктивных особенностей, длина линии связи небольшая, обычно менее 10 метров.

Первоначально разъем RS232 интерфейса проектировался как 25-и контактный. В этом DB25 разъеме предусматривался и вторичный RS232 последовательный канал. Но на практике, реализовался только один канал. Компьютеры, в каких были представлены оба канала были очень редки, например Sun SparcStation 10/20 и Dec Alpha Multia.

Также на некоторых модемах присутствовал вторичный канал, он сигнализировал статус модема, в то время когда первичный был занят передачей данных. В наше время, более прижилась 9-и контактная DB9 версия RS232.

Распиновка разъема RS232

9-и контактная (DB9) версия RS232

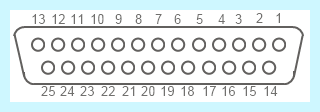

25-и контактная (DB25) версия RS232

На схеме 25-и контактного разъема RS232 черным цветом отмечены выводы, общие для обоих типов разъемов. На рисунке и таблице ниже показана распайка переходника с 25-контактного разъема на 9-и контактный.

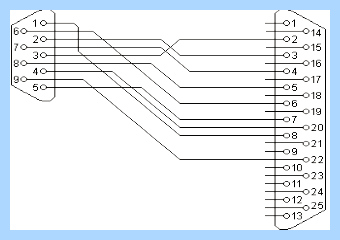

Переходной кабель с 25 pin RS232 на 9 pin

Com порт 9 pin Блоги Последовательный порт, COM-порт

DB9	DB25	Назначение
1	8	Data carrier detect
2	3	Receive data
3	2	Transmit data
4	20	Data terminal ready
5	7	Signal ground
6	6	Data set ready
7	4	Request to send
8	5	Clear to send
9	22	Ring indicator

Заглушка для RS232

Ниже представлена распайка разъемов RS232 для тестирования компьютерного последовательного порта. Линии данных и квитирования соединены. В данном случае, посылаемые данные немедленно возвращаются назад и анализируются стандартным программным обеспечением проверки последовательного порта.

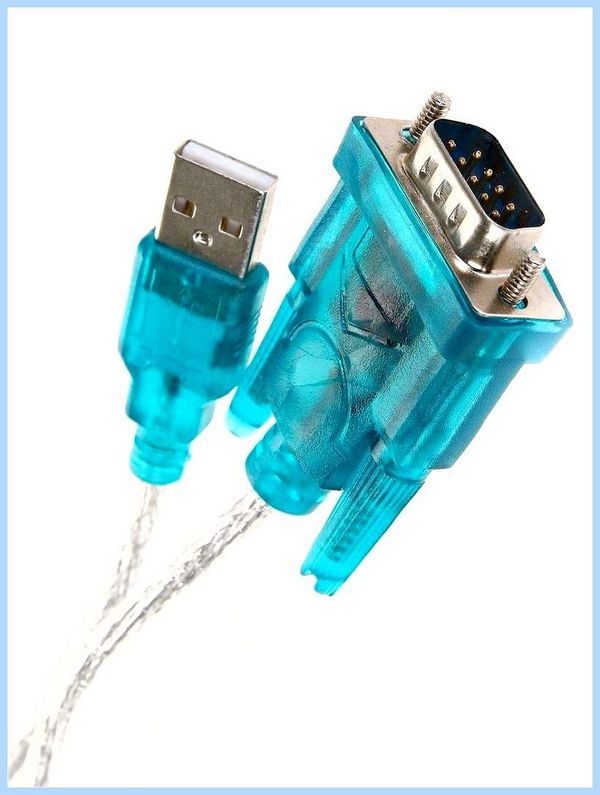

USB COM порт

DB9	DB25	Назначение
1 + 4 + 6	6 + 8 + 20	DTR -> CD + DSR
2 + 3	2 + 3	Tx -> Rx
7 + 8	4 + 5	RTS -> CTS

Нуль-модемные кабеля для RS232

Простейшим способом соединить между собой два компьютера является использование нуль-модемного кабеля RS232. Для простого решения достаточно трехпроводной схемы RS232, где один провод является сигнальной землей, второй — приемником, третий — передатчиком. Но зависимо от типа программного обеспечения, может потребоваться какой-то вид квитирования. Ниже представлены наиболее популярные типы нуль-модемных кабелей для RS232.

Простой нуль-модемный кабель без квитирования

Эта простейшая распайка кабеля не позволяет осуществить контроль приема-передачи данных на «железном уровне», но на программном уровне контроль возможен при помощи анализа XOFF и XON символов. Далеко не все программы способны работать с таким кабелем. Это скорее теоретическая концепция. Существуют также конструкции кабелей с симуляцией квитирования на «заглушке» и частичным квитированием без возможности контроль приема-передачи данных на «железном уровне».

Ниже представлена распайка кабеля RS232 с полным квитированием, рекомендованная Microsoft.

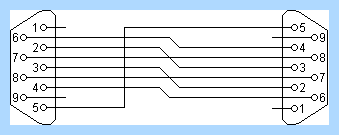

Нуль-модемный кабель RS232 с полным квитированием

Здесь используются семь жил, и эта распайка RS232 стала по существу стандартной.

Разъем DB 9 (COM)

гнездо DB 9 (COM)

Контакты разъёма DB-9 интерфейса RS-232С Распайка.Распиновка разъёма COM порта DB9.

COM port – это стандартный двунаправленный последовательный порт компьютера, используется для передачи данных согласно протоколу RS-232.

RS-232 (Recommended Standard 232) – это протокол последовательной передачи данных между двумя устройствами (информация передается пакетами по одному байту). Согласно данному протоколу, информация передается у виде двоичного кода: логическому нулю соответствует значение напряжение со знаком “+”, а логической единице соответствует значение напряжения со знаком “–“.

Физически COM-порт реализован в виде 9-контактного разъема (DB-9M) или 25-контактного разъема (DB-25M).

Раньше COM-порты использовались для подключения к компьютеру модема или мыши. Интерфейс COM также позволял объединять персональные компьютеры в сеть. В текущее время данный интерфейс морально устарел (вытеснен интерфейсами USB и FireWire ), хотя ещё встречаются ПК, на которых присутствует данный порт.

СОМ-порт может выполнять обмен данными на скорости до 115200 бит/с (в этом случае бит/с = бод)

Распиновка DB 9 (COM)

штекер гнездо

N	Обозначение	Направление сигнала	Название сигнала
1	DCD	Вход	Data Carrier Detect
2	RxD	Вход	Receive Data (I SERIAL INPUT)
3	TxD	Выход	Transmit Data (I SERIAL OUTPUT)
4	DTR	Выход	Data Terminal Ready
5	GND	—	Ground
6	DSR	Вход	Data Set Ready
7	RTS	Выход	Request To Send
8	CTS	Вход	Clear To Send
9	RI	Вход	Ring Indicator
