Чтобы верно определить, к какому стандарту относится модуль, нужно знать чем отличается DDR3 от DDR3l. Разберемся в чем разница между DDR3 и DDR3l исходя из убеждений маркировки.

DDR3 и DDR3L. Разница между типами оперативной памяти

Компьютеры становятся быстрее с каждым годом, постоянно появляются новые поколения процессоров, видеокарт, оперативки. Но есть в этой стремительной эволюции и недостаток: подчас непонятно, какие комплектующие между собой совместимы, а какие — нет.

Типичный пример — это два распространенных стандарта оперативки DDR3 и DDR3l.
Форм-фактор у модулей памяти этих стандартов один, поэтому разница DDR3 и DDR3l на первый взгляд не заметна. Механически они полностью совместимы, одинаковы по габаритам, положению ключа и количеству контактов. Различие исключительно в напряжении питания, которое требуется для работы — 1,5 вольта для DDR3 и 1,35 вольта для DDR3L. Вот и все различия между стандартами DDR3 и DDR3l.

Как различить и совместимость

Чтобы верно определить, к какому стандарту относится модуль, нужно знать чем отличается DDR3 от DDR3l. Разберемся в чем разница между DDR3 и DDR3l исходя из убеждений маркировки.

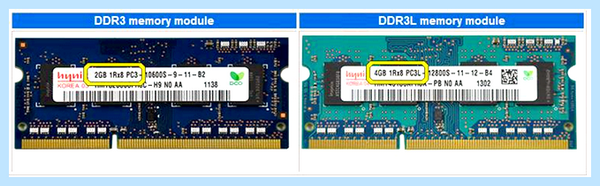

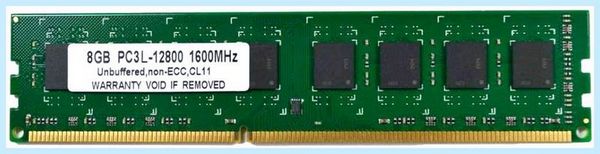

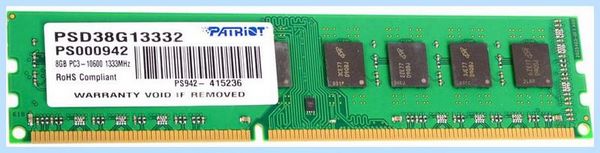

На модулях DDR3, обычно, присутствует маркировка PC3, тогда как на низковольтной памяти ставится PC3L. Кроме того, в некоторых случаях указывается и напряжение питания, 1,5v для ддр3 и 1,35v для ддр3л соответственно.

Из-за одинакового форм-фактора и расположения ключа, можно вставить модуль DDR3 в разъем на материнской плате, рассчитанной на DDR3L, или наоборот. К чему может привести подобная невнимательность?

Ставить вместе память ddr3l и ddr3 крайне не рекомендуется. Если системная плата рассчитана на установку низковольтной оперативки, то обычный модуль может просто не заработать или работать со сбоями.

Если модуль памяти рассчитан на напряжение в 1,5 вольта, а получает только 1,35 вольта, то, весьма вероятно, он будет вести себя нестабильно, становясь причиной регулярных зависаний и внезапных перезагрузок системы. Впрочем, вполне возможна ситуация, когда планка ОЗУ будет нормально работать. Особенно если немного повысить тайминги и снизить частоту, тогда шанс на бесперебойную работу увеличится, пусть и ценой некоторого снижения быстродействия. Но стоит рисковать?

Казалось бы, достаточно поднять напряжение, ведь многие материнские платы позволяют это. Да, тогда получится ситуация вполне типичная для разгона, когда для нормальной работы приходится повышать напряжение.

Необходимо отметить, что процессоры intel, начиная с поколения Skylake, рассчитаны лишь на работу с низковольтной DDR3l памятью. По утверждению представителей компании, в долгосрочной перспективе работа процессоров 6 и поболее поздних поколений архитектуры Core с памятью рассчитанной на напряжение 1,5 вольт, может навредить CPU.

Получается, что заставить работать модуль DDR3 с системной платой и процессором, рассчитанными на DDR3l, в почти всех случаях можно. Но, в результате всех предпринятых усилий легко получить нестабильно работающий компьютер. Память DDR3 сложно считать универсальным решением для любой конфигурации, чем она также отличается от DDR3l.

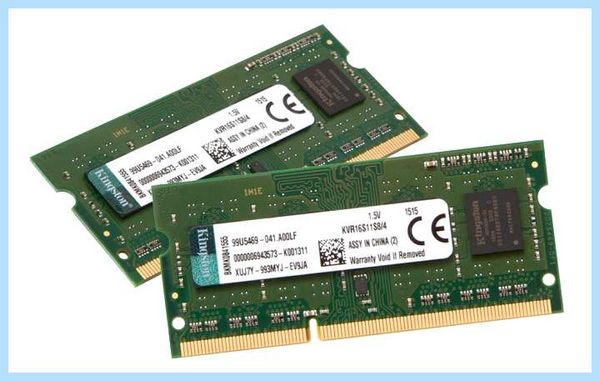

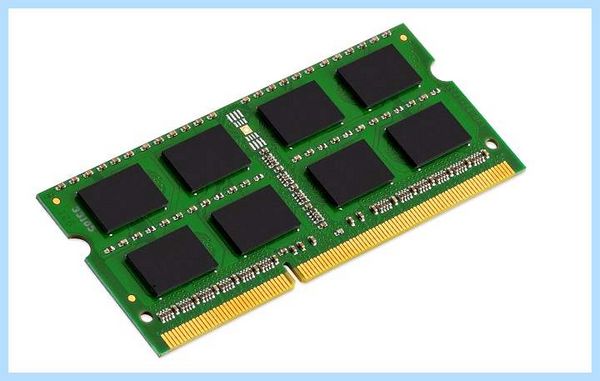

Если вы хотите установить дополнительную ОЗУ в ноутбук, то очень внимательно отнеситесь к ее выбору. В почти всех ноутбуках установлена память SO-DIMM DDR3L с пониженным энергопотреблением, потому что это увеличивает его время работы от батареи.

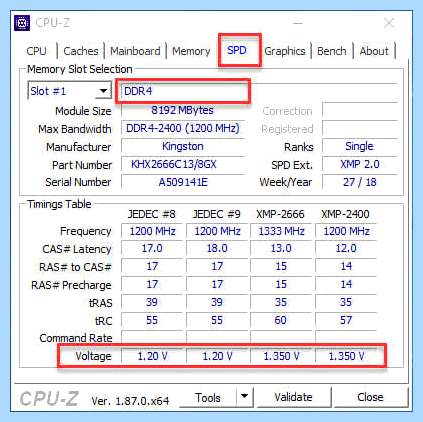

Лучшим способом приобрести нужную память, это открыть свой ноутбук, достать модуль памяти и списать его характеристики или взять его в магазин. Так же можно воспользоваться ПО для просмотра аппаратной начинки компа (типа CPU-Z) и зайти во вкладку SPD.

Второй вариант — использование модуля, рассчитанного на низкое напряжение, в старой материнской плате, поддерживающей DDR3. Исходя из требований JESD79‐3‐1A.01, документа, в каком регламентирован стандарт DDR3L, любой модуль должен быть обратно совместим со обычным DDR3.

Другими словами, разница между ДДР3 и ДДР3л в том, что низковольтная память может работать в любой плате, а ОЗУ со стандартным напряжением исключительно в платах рассчитанных на него.

Выводы

В случае с DDR3 памятью и материнской платой поддерживающей низковольтную память, теоретически, можно заставить работать любую память в любой материнской плате, если немного поэкспериментировать с напряжением, частотами и таймингами. Но, лучше использовать именно ту память которая рекомендована для материнской платы и процессора. Так можно сэкономить немало времени и нервов и заниматься за компьютером тем, чем планировалось. А сборку и тестирование нестандартных конфигураций лучше оставить энтузиастам-оверклокерам.
Модули DDR3l можно использовать в системных платах рассчитанных на любые типы DDR3.

Чем отличается DDR3L от DDR3?

DDR3 и DDR3L — это типы оперативки. Модули памяти с DDR3 отличаются от модулей типа DDR3L, тем что у модуля с оперативной памятью DDR3 напряжение — 1.5 Вольта, а у модуля типа DDR3L напряжение ниже и составляет — 1.35 Вольта. А это значит, что потребление электроэнергии у DDR3L меньше чем у DDR3 на 10 % и соответственно модуль памяти DDR3L является более экономичным.

16Gb, DDR3L AMD, на ноутбук 2012го. Пойдёт ли?!

Это некая модернизация в электронике. Ранее были типы оперативки DDR и DDR2, где напряжение у DDR было — 2.5 Вольта, а у DDR2 — 1.8 Вольта.

P.S. Говорят, что есть модули памяти с ещё более низким потреблением электрической энергии. Это DDR3U.

автор вопроса выбрал этот ответ лучшим
комментировать
в избранное ссылка отблагодарить
Джилл [92.9K]
7 годов назад

Недавно в интернет-магазинах, таких как Юлмарт или же Ситилинк, при выборе оперативной памяти типа DDR3 я столкнулась с делемой. Потому что при выборе характеристик: объем оперативки (2Гб, 4 или 8), количество в комплекте, с охлаждением или без, частота, в упаковке или же OEM — я обнаружила и иной параметр просто DDR3 или DDR3 с буквой L.

И тут мне стало интересно, ведь DDR4 уже вышла, а что же это все-таки за инновационная новинка не ясно. Решила почитать.

Википедия как обычно знает обо всем и вся.

Выяснилось, что добавочная маркировка обозначает сокращенное слово «LOW», которое в переводе имеет значение «ниже».

Другими словами модуль памяти типа DDR3L имеет меньший показатель энергопотребения, а в остальном же полностью идентичен своему собрату.

комментировать
в избранное ссылка отблагодарить
flyfi sh [18.6K]
6 годов назад

Эти два типа памяти совместимы, другими словами при определенной поддержке материнской платы на уровне BIOS-а на ней должны работать и те, и другие модули. DDR3L в отличие от DDR3 — это модули с более низким энергопотреблением (L — Low Voltage, другими словами низковольтная), напряжение питания у них 1.35В против 1.5В у обычных DDR3. Более низкое потребление, значит, меньший расход энергии и меньший нагрев. Для обычных десктопов это решение не особо актуально, даже если в компьютере стоит несколько модулей памяти, доля их в общем энергопотреблении компьютера невелика.

Это решение актуально для ноутбуков, где в плане энергопотребления борьба ведется за каждый ватт. Также встречал такую память в неттопах, где также производители стремятся снизить потребление и нагрев электронных схем компьютера.

Разница между оперативной памятью DDR3 и DDR3L: сравнительный анализ

Оперативно запоминающее устройство (ОЗУ) – модуль временной памяти, который используется в компьютерной архитектуре для хранения определенного набора команд и информации. Оперативка обеспечивает стабильную и надежную работу операционной системы и запущенных программ и приложений.

С развитием технологий оперативка постоянно усовершенствовалась: увеличивались ее объем и производительность. Современный тип ОЗУ DDR3 является модернизированной версией своего «предка», который пришел на замену оперативки типа DIMM в далеких 90-х годах.

Конструкция DDR

До того как определять различия между DDR3 и DDR3L следует ознакомиться с конструкцией ОЗУ типа DDR. Оперативка собрана на форм-факторе своего предшественника DIMM. Платформу оснастили микросхемами, которые собираются в корпусах TSOP BGA и транзисторов, по этому передача информации осуществлялась как по фронту, так и спаду. Осуществление двойной передачи данных за один такт стало возможным за счет реализации в компьютерной архитектуре технологии 2n Prefetch.

От характеристик оперативки зависит производительность ПК

Развитие компьютерных технологий и внедрение в производство инновационных привело к тому, что микросхемы для модуля оперативного запоминающего устройства типа DDR3 стали изготавливаться исключительно в корпусах BGA. Это способствовало модернизации транзисторов, и появились новые модели с двойным затвором Dual-gate. Применения данной технологии позволило сократить величину токов утечки и повысить производительность ОЗУ. Так в процессе своего развития энергопотребление блока памяти снижалось: DDR – 2,6 В, DDR2 – 1,8 В и DDR3 – 1,5 В.

Как определить тип оперативной памяти на ноутбуке. Установка модуля.

Внимание! Модули памяти типа DDR2 и DDR3 не совместимы и не взаимозаменяемы по механическим и электротехническим показателям. Защита от установки планки оперативки в несоответствующий слот (разъем) реализована за счет расположения ключа в разных местах модуля.

Особенности оперативной памяти DDR3

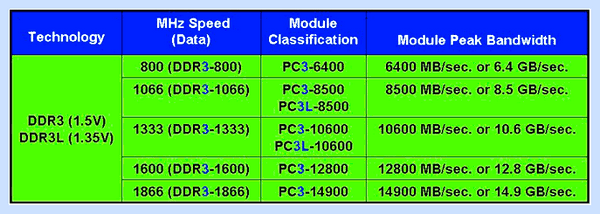

Планки ОЗУ выпускаются от 1 ГБ до 16 ГБ, а частота памяти может находиться в диапазоне 100 – 300 МГц, а шины от 400 до 120 МГц. Зависимо от частоты шины оперативка DDR3 обладает разной пропускной способностью:

DDR3-1600 – от 2400 до 2500 МБ/сек;
DDR3-1866 – от 2800 до 2900 МБ/сек;
DDR3-2133 – от 3200 до 3500 МБ/сек;
DDR3-2400 – от 3400 до 3750 МБ/сек.

Оптимальными значениями частоты шины оперативно запоминающего устройства являются 1066 – 1600 МГц. При увеличении частоты возрастает энергопотребление модуля памяти прямо до 1,65 В при частоте шины 2400 МГц. Подобное явление ведет за собой нагрев планок и обильное выделение тепловой энергии. Для устранения подобного недостатка высокопроизводительные платы ОЗУ оснащаются системой пассивного охлаждения, т. е. радиаторами из алюминиевого сплава, которые устанавливаются двустороннюю липкую ленту-термоинтерфейс.

Также повышение энергопотребления может осуществляться при разгоне компьютера или выполнении определенных действий (операций). Это осуществляется внутренними преобразователями за счет использования в планках оперативной памяти DDR3 напряжения Vddr. Следует помнить, что это также ведет к излишнему выделению количества тепла.

Внимание! Выделение количества тепловой энергии выше установленного значения приводит к снижению общей производительности компьютера, появлению «зависания» и «тормозов» операционной системы и выполняемых программ.

Структура DDR3 насчитывает 8 банков памяти, а величина строки ее чипа составляет 2048 байт. Подобное строение, а также недостатки технологии SSTL, из-за которой возможны утечки токов появляются длинные тайминги в работе оперативно запоминающего устройства. Это также приводит к относительно медленному переключению между чипами памяти.

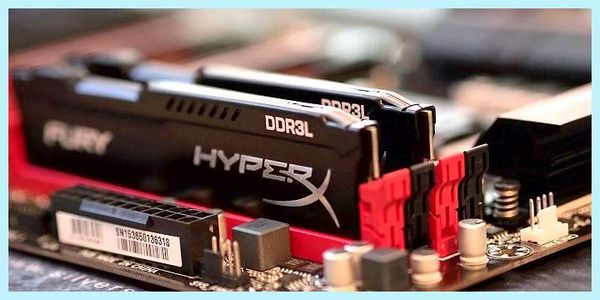

Особенности оперативной памяти DDR3L

По своей конструкции планки оперативной памяти DDR3L аналогичны DDR3. Они имеют те же 240 контактов, габаритные размеры одинаковые за исключением высоты она равна 28 – 32,5 мм против 30,8 мм у DDR3. Подобная разница обуславливается наличием радиаторов зависимо от модели и фирмы производителя устройства.

Экономия энергии DDR3L составляет 15% в сравнении с оперативной памятью DDR3

Оснащение оперативной памяти DDR3L системой пассивного охлаждения предусматривает возможность ее разгона и увеличения производительности за счет увеличения энергопотребления. Подобное решение позволяет эффективно выполнять отвод и рассеивание обильно выделяемой тепловой энергии для и предотвращения перегрева и преждевременного выхода из строя модуля памяти. Размеры ОЗУ, устанавливаемые в ноутбуки, сопоставимы со стандартными платами DDR3. Большая часть подобных модулей памяти на компьютерном рынке представлена в исполнении с отсутствием радиаторов охлаждения.

Подобное решение сводится к тому, что данный класс ПК малопригоден к модернизации и разгону.

Внимание! В начале 2012 года на рынке появилась разновидность данной модификации оперативно-запоминающего устройства DDR3L-RS, она специально разработана под смартфоны.

Индекс «L» в маркировки ОЗУ DDR3L означает Low – сниженное энергопотребление. Данная модификация оперативной памяти в сравнении с DDR3 нуждается в источнике питания, напряжение которого составляет 1,35 В. Данная модернизация приводит к сокращению энергопотребления на 10 — 15% в сравнении с DDR3 и до 40 % относительно DDR2, снижению величины нагрева устройства. То есть уменьшенное выделение тепла предусматривает возможность отказа от пассивного охлаждения и приводит к сокращению таймингов, повышению производительности и стабильности в работе устройства. Остальные технические характеристики оперативной памяти типа DDR3L сопоставимы с ее «прародителем» DDR3.

Совместимость и взаимозаменяемость DDR3 на DDR3L может осуществляться только в обратном порядке. Поскольку установка ОЗУ DDR3 в слот под оперативную память DDR3L приведет к не совместимости по электрическим параметрам и ее запуск не осуществится. Обратная замена возможна, но повышенное значение напряжения под DDR3 может привести к нагреву платы оперативной памяти DDR3L.
