Как выбрать подходящий кабель DisplayPort? Инструкция
Итак, вы наконец-то купили новый монитор. Он способен на множество классных вещей — у него 240 Гц дисплей, разрешение 4K, и он совместим с технологией переменной частоты обновления в вашем GPU. Чтобы задействовать его по максимуму, пришло время пройти подняться со стула и забрать новый кабель DisplayPort.
При покупке кабеля DisplayPort необходимо учитывать множество моментов. В конце концов, купить первый попавшийся кабель — не лучшее решение. Поэтому стоит задаться вопросом: как выбрать подходящий кабель DisplayPort?
Учитывайте технические характеристики кабелей DisplayPort
Самое первое, что вам нужно проанализировать, это то, с какими техническими характеристиками вы можете работать, и на основании этого покупать кабель. Проверьте, поддерживает ли ваш новый монитор DisplayPort 1.4a, 1.4 или более старую версию стандарта. DisplayPort 2.0 появился относительно недавно (в 2019 году), но на момент написания статьи на рынке нет мониторов с DisplayPort 2.0. Кабели DisplayPort 2.0 доступны на рынке, но если вы не планируете использовать их с новым монитором в будущем, не стоит приобретать их прямо сейчас.
HDMI или DisplayPort: что лучше для игр? Максимально кратко
Отвечаем, чем HDMI отличается от DisplayPort и какой разъем лучше для игр.
Проверьте, какую версию DisplayPort поддерживает ваш дисплейный выход. К сожалению, вы не можете посмотреть сию информацию на CPU-Z или подобной программе, поэтому вам придется выполнить поиск в Интернете для вашего конкретного монитора и видеокарты, а затем посмотреть, какую версию поддерживают оба. Однако есть шанс, что если это недавно выпущенный монитор, то он совместим с DisplayPort 1.4a или 1.4, поэтому, скорее всего, вам нужно искать именно их.
Следует отметить, что версии DisplayPort совместимы друг с другом, поэтому если вы купите кабель не той версии, или версии DisplayPort между вашим выходом и монитором не совпадают, это не конец света. Сигнал будет передаваться в наименее совместимой версии, но монитор будет работать. Вы даже можете использовать кабель DisplayPort 2.0, но, как мы уже говорили, сейчас это, вероятно, не лучшая идея, поскольку он будет передавать сигнал 1.4a/1.4.

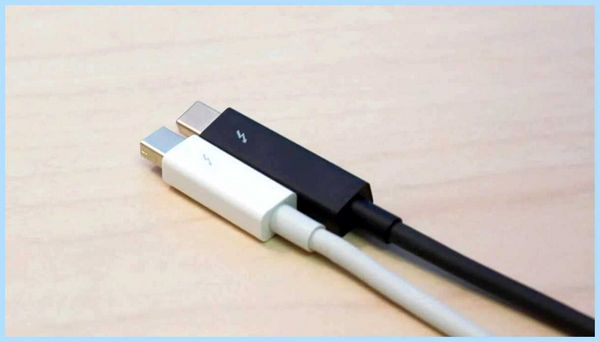

Что такое Thunderbolt? Лучше ли он, чем DisplayPort?
При поиске кабеля вы можете иногда встретить слово «Thunderbolt». Но стоит ли вам обращать на него внимание? По сути, Thunderbolt — это технология, которая может передавать как DisplayPort, так и PCI Express. Однако ответ на вопрос, стоит ли вам беспокоиться об этом, то скорее всего, нет. Thunderbolt также позволяет подключать такие вещи, как док-станции и корпуса для жестких дисков.
По сути, это кабель USB-C на стероидах. Для некоторых людей, носящих с собой множество периферийных устройств, он пригодится. Однако для подключения дисплея? Забудьте. Вы не захотите часто отключать его от компьютера, и кабель, скорее всего, просто будет висеть на столе без всякого дела.
Стоит ли геймерам использовать сразу несколько видеокарт?
Рассказываем об актуальности системы с несколькими GPU.
И даже если оставить это в стороне, скорее всего, вы даже не сможете им воспользоваться. Графические карты Nvidia и AMD не поддерживают Thunderbolt, а если ваш компьютер — AMD (или Intel низшего класса), есть вероятность, что он вообще не поддерживается вашей системой. Некоторые материнские платы Intel имеют задний порт Thunderbolt, но подавляющее большинство ПК его не приемлют.
В остальном Thunderbolt прекрасен. Но если вы видите кабель Thunderbolt, вам следует воздержаться от его использования в вашем конкретном случае.

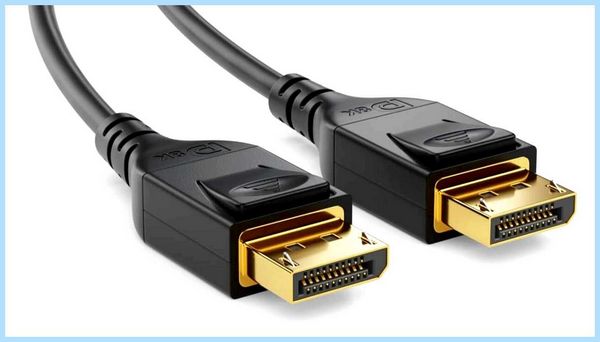

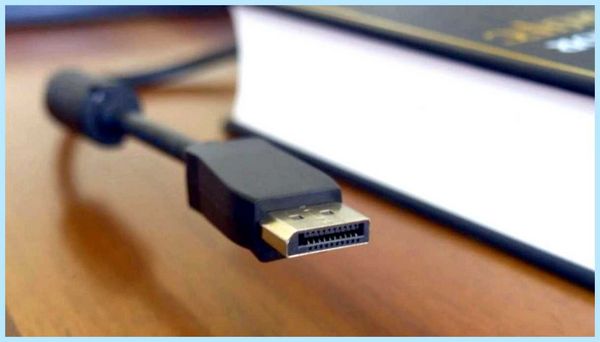

Как выбрать кабель DisplayPort
Теперь, когда вы знаете версию DisplayPort, поддерживаемую вашим монитором и GPU, и знаете, что Thunderbolt не стоит вашего времени (как и DisplayPort 2.0), пришло время заняться поиском. Вам также необходимо обратить внимание на некоторые моменты, связанные с самим кабелем, который вы покупаете, помимо его технических характеристик.
Во-первых, необходимо проверить качество покупаемого кабеля. Необязательно покупать кабель премиум-класса с плетеной оберткой и медным разъемом, но вы должны купить кабель, который будет правильно работать с тем, что вы хотите использовать. В основном следует избегать безымянных брендов и проверять отзывы о том, что вы покупаете. Проверьте, не слишком ли велико соотношение отрицательных и положительных отзывов, часто ли встречаются жалобы в отрицательных отзывах, не выглядят ли положительные отзывы купленными или поддельными.
Кроме того, обязательно покупайте кабель, сертифицированный по стандарту VESA. VESA, или Video Electronics Standards Association, является организацией, разрабатывающей стандарт DisplayPort, и наличие сертифицированного кабеля гарантирует, что ваш сигнал передается в рамках соответствующих спецификаций и что вы не получите печальный опыт его использования.
Все сертифицированные кабели DisplayPort должны поддерживать, например, HBR2 (High Bit Rate 2), который обеспечивает 4K при 60 Гц или до четырех экранов 1080p с использованием многопотоковой передачи. Не стоит покупать несертифицированный кабель, чтобы сэкономить деньги — если он не сертифицирован, это значит, что он, скорее всего, низкого качества.

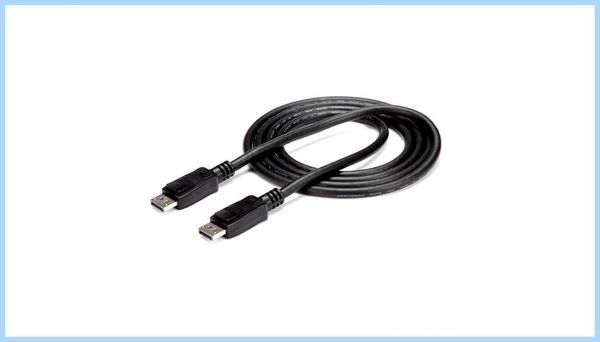

Кроме того, обязательно проверьте длину кабеля. Большинство имеют длину 3 метра, но вы можете купить практически любой другой. Однако, вероятно, хорошей идеей будет проверить, на какое расстояние вы рассчитываете, и покупать кабель, исходя из этого.
Как подключить монитор к материнской плате
При покупке кабеля необходимо учитывать множество факторов. AliExpress и Ozon завалены кабелями от небрендовых производителей, но при желании можно заказать и вполне приличные.
Надеемся, что благодаря этим советам вы сможете сделать более взвешенную покупку и приобрести высококачественный кабель DisplayPort.
Подключение монитора по DisplayPort и мои танцы с бубном.
Возникли у меня проблемы с компом при подключении по DislayPort — комп не стартовал, вентиляторы раскручивались и останавливались, и так по циклу.
Началось все с покупки монитора ASUS VN279QLB. Монитор по DislayPort подключен к компу, а по HDMI к ноуту.
Конфигурация компа (неполная, но здесь этого достаточно):
Intel Core i5-2500K
MSI Z77A-G43
2x4Gb DDR3 1333MHz Samsung
MSI R7850 Power Edition 2GD5/OC
Gigabyte ODIN Pro 550W.
При подключении к компу по DislayPort материнская плата становилась под напряжение (загорался светодиод) и на блоке питания в половину яркости загоралась подсветка на вентиляторе. Тогда я этому не придал значение.
Комп включается редко (работа с постоянными командировками), а ноут постоянно используется и монитор постоянно включен.
После очередного приезда комп не включился — умерла материнка (мост).
Взамен была приобретена материнка Asus Z77-A.
Со встроенной видяхи стартанула и заработала, а вот после сборки всего компа я и увидел, что комп не стартует, вентиляторы начинают раскручиваться и тормозятся.
Подключил по HDMI — все работает.
Тут я и стал грешить на питание, которое подается по DisplayPort. На нескольких англоязычных форумах я встретил упоминания того, что материнка становится под напряжение, но ни решения, ни последствий я не видел.

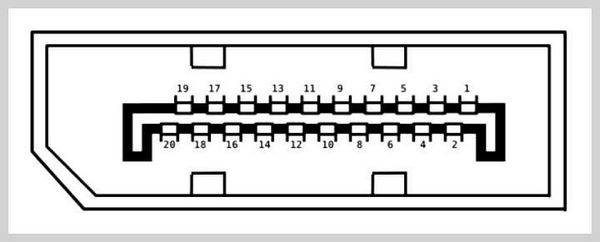

На распиновке DislayPort 20-й пин и есть питание 3,3В.

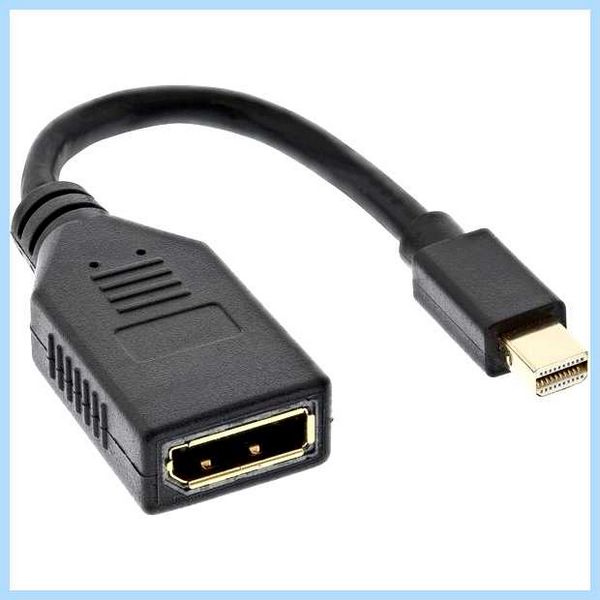

Я решил попробовать его изолировать. Отрезал полоску тонкой изоленты шириной чуть меньше миллиметра и аккуратно ей заклеил 20-й пин на переходнике miniDislayPort to DislayPort и… комп стартанул! Сейчас комп работает нормально и материнка не под напряжением.
Вот такой кустарный способ помог.
Надеюсь кому-нибудь тоже поможет избавиться от подобных глюков.
Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
other_material_inline_bottom
DisplayPort внутри системного блока. Зачем?

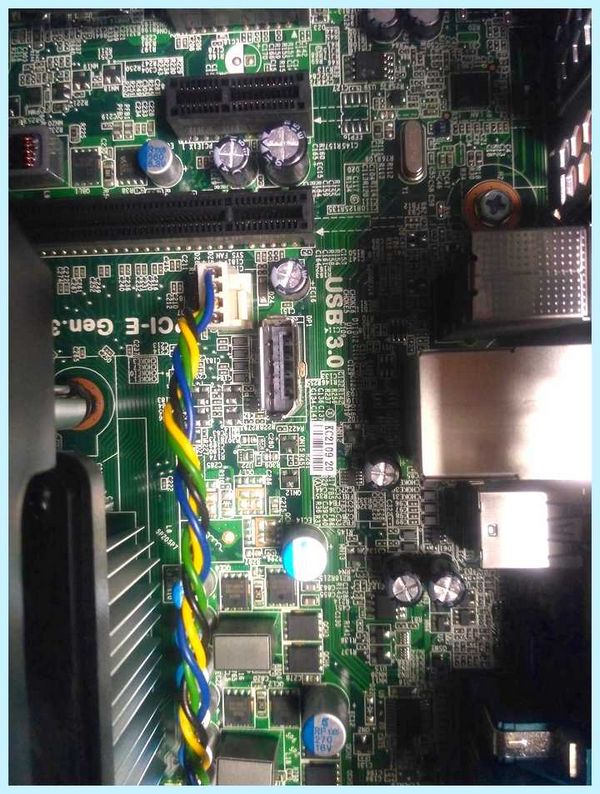

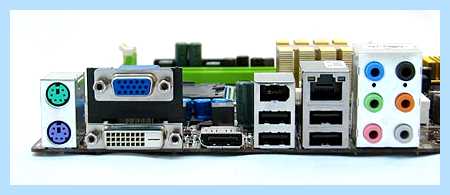

Собственно наткнулся сегодня на такую фигню в Lenovo ThinkCentre M79. Распаянный DisplayPort для использования внутри системного блока.
Практического применения в мануале не описано. Только что да, это DisplayPort.
Фантазии мне хватило только что-то типа IPMI. Но дешевая рабочая станция, там такое использовать не принято.
1K пост 15.6K подписчиков
Подписаться Добавить пост
Правила сообщества
# mount -o remount,rw /sysadmins_league
— # mount /dev/good_story /sysodmins_league
— # mount /dev/photo_it /sysodmins_league
— # mount /dev/best_practice /sysodmins_league
— # mount /dev/tutorial /sysodmins_league
4 года назад
Видимо такие платы ставятся в моноблоки, вот и развели DP для внутреннего подключения.
4 года назад
Унифицированная платформа, для инфопанелей или чего-то подобного в едином монолитном корпусе для удобства подключения мониторов и прочего. Для использования в промышленном оборудовании, станках и тому подобное, где подключаться к панели ввода-вывода не вариант.
раскрыть ветку (0)
4 года назад
Было тут недавно отечественное поделие со шнурком от матери к матрице. Видно, платы такой не хватило #comment_133116984
4 года назад
Унифицированная платформа, в том числе для моноблоков/домашних медиацентров.
Мне в руки попала пачка Lenovo c200, на одном был распаян vga на отдельной палатке внутри корпуса, зачем и почему не известно. Код материнок одинаковый у всех был.
4 года назад
*картинка с райаном фридлинхаусом и текстом про больше мониторов*
раскрыть ветку (0)
Похожие посты
2 года назад
Thinkpad T61

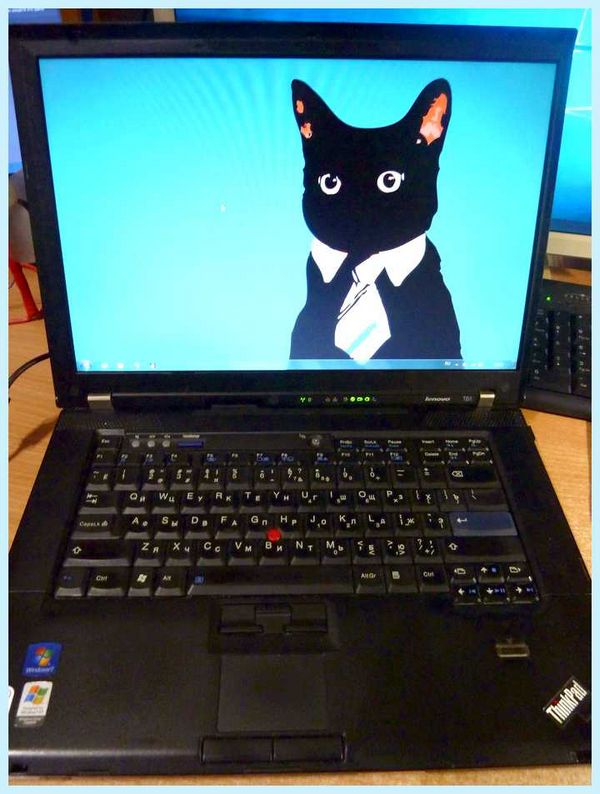

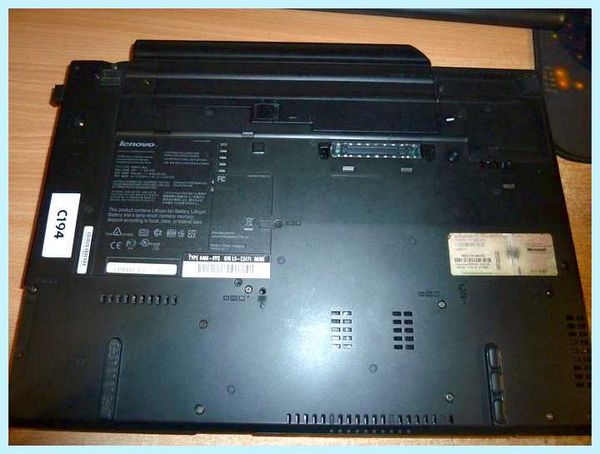

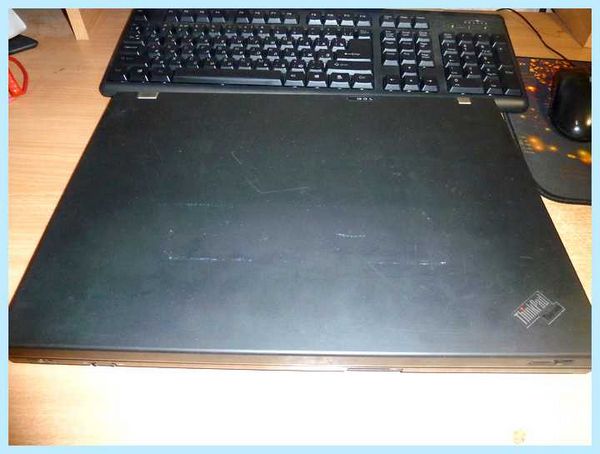

Появился как-то у меня такой товарищ, внешне весьма в неплохом состоянии.
Проблема с DisplayPort на материнской плате Asus TUF Z270 Mark 1
Разве что нет крышки отсека винта, и не было 2’х ножек.

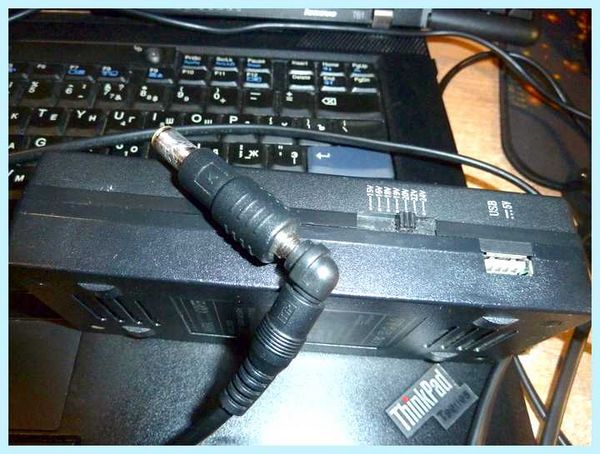

Родной БП также отсутствовал, ситуацию исправил универсальный блок питания.

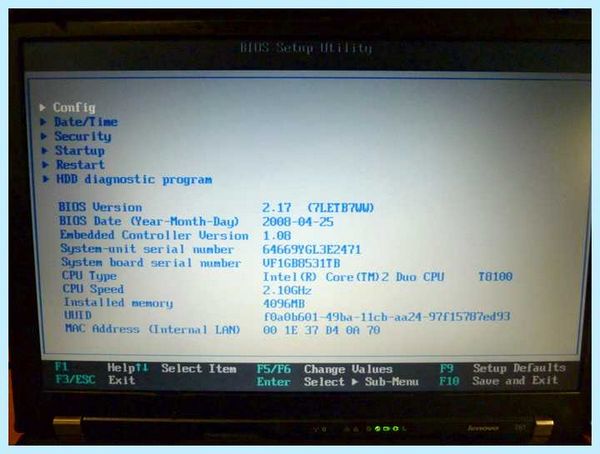

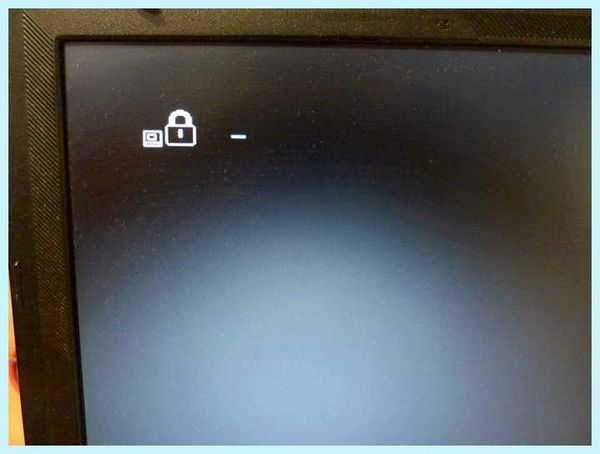

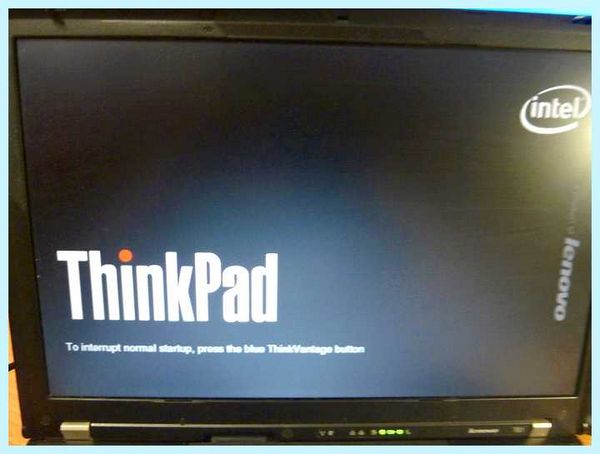

Но всплыла кое-какая проблема. Настройки bios поменять нельзя, и как следствие, загрузиться с флешки/привода для установки ОС. В итоге винда была поставлена на какой-то Intel системе, и винт был переставлен в ноут. Я далеко не первый владелец, и пароль не узнать.
Читал про чтение epprom, дешифровкой дампа в ibmpass, но пока что нет ни малейшего желания этим заниматься.
В основном мысли тяготеют к тому, чтобы эту материнку повесить на стену, а поставить другую с Али. Бонусом хотя бы будет видео NVS140M, наверняка лучше встроенной) На T61p видяшка получше, но мать от 5к стоит( Есть мать z61p, но она сюда не влезет.
�� Nvidia DisplayPort нет сигнала не работает черный экран
После установки драйверов, получаем это)

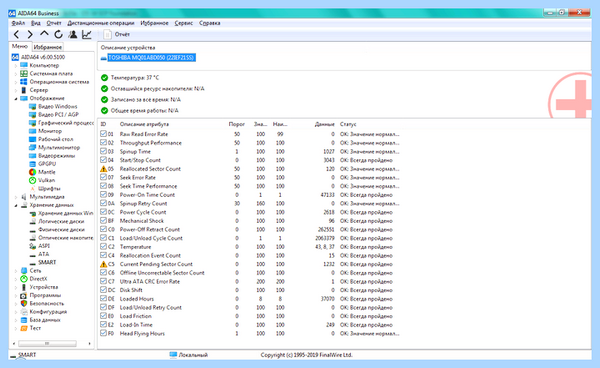

Винт на пути в Вальхаллу) Но пока что работает.
А тут новости поприятней)

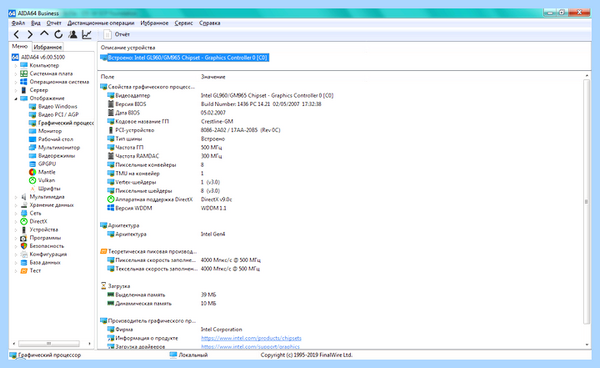

Заменитель видеокарты, идентичный натуральному.

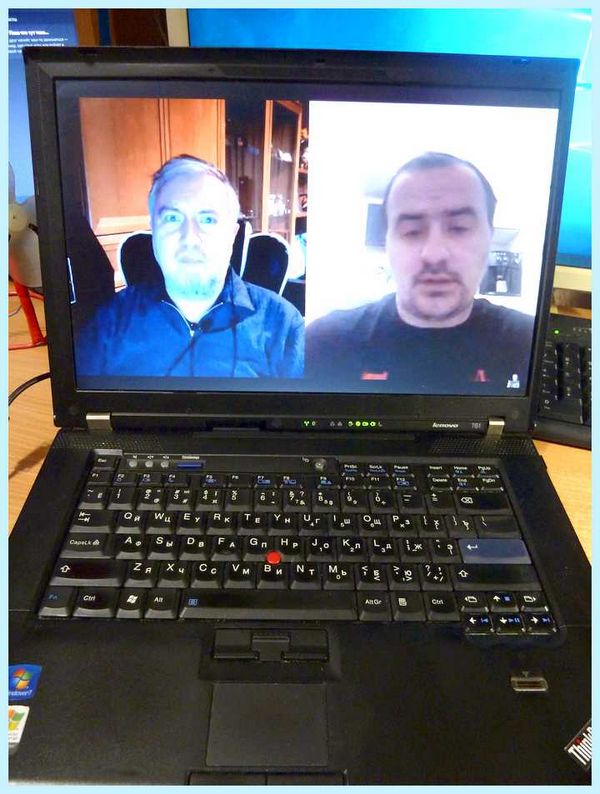

Ютуб в 720p без проблем, 1080 были иногда задержки.
Очень быстро услышал о проблеме в виде износа втулки кулера) После смазки тефлоновой смазкой биос стал ругаться «FAN Error». Как понял, не мог быстро набрать обороты во время теста. Из-за пароля супервизора, пришел к мысли, что пока что заказывать новый кулер смысла нет.

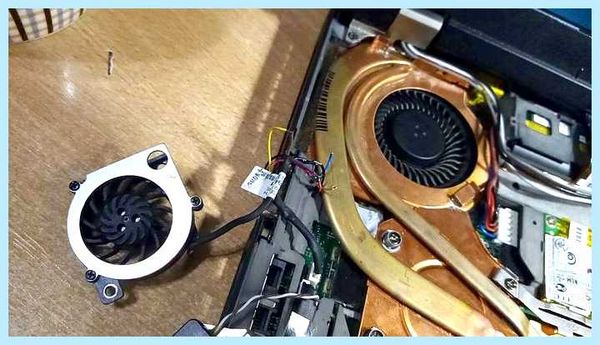

Из остатков какого-то ноута вынул кулер, смог добиться того, чтобы он вошел в эту СО. Но он 4’х проводной. Небольшой тест показал, что можно эмулировать сигнал тахогенератора.
Все замечательно стартовало, и загрузка винды. Только вот для второго кулера в ноутбуке места как оказалось, не предусмотрено)

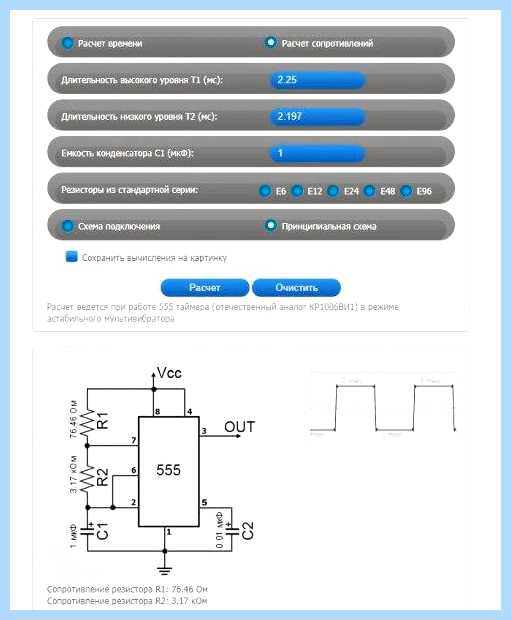

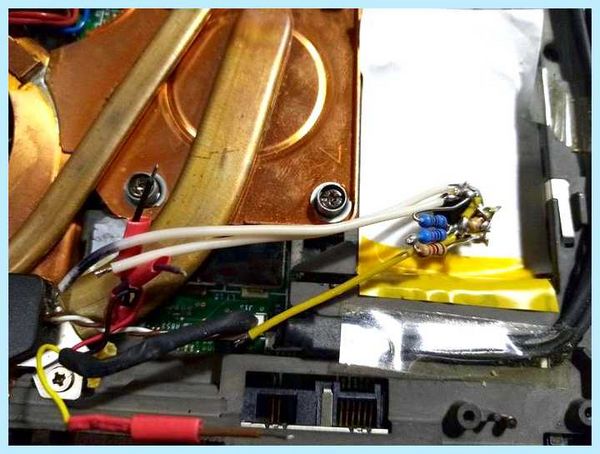

Спустя некоторое время пришло решение проблемы — имитатор тахогенератора на таймере «555». Осциллографом были измерены параметры сигнала этого маленького кулера. При помощи Я4С-105 это было весьма несложно. В калькуляторе были подогнаны нужные параметры, исходя из имеющихся на тот момент деталей. Сигнал подан через резистор 1к.
Ну-ка, ну-ка! Что это за штука?
Следующий пост о том, можно ли поиграть хотя бы во что-нибудь на нем)
