Светодиоды на материнской плате что означают. Индикация неисправности материнской платы

При сборке компьютера, замене материнской платы или замене корпуса вы непременно столкнетесь с к материнской плате. Под передней панелью имеются ввиду кнопки включения и перезагрузки, индикатор включения компьютера и активности жесткого диска.

В данной статье мы расскажем обо всех особенностях этого дела и вы узнаете что такое HDD LED, за что этот разъем отвечает и куда правильно его подключать.

За что отвечает данный разъем?

Данный разъем отвечает за работу индикатора активности жесткого диска. На передней панели корпуса компьютера это проявляется в виде моргающей красной лампы. Чем чаще она моргает или если он вообще горит красным это говорит о том, что в данный момент компьютер что то загружает или устанавливает.

Вот так выглядит индикатор активности жесткого диска

Куда подключать?

На материнской плате обычно в ее правом нижнем углу присутствует группа контактов, предназначенная для подключения кнопки включения (PWR SW), кнопки перезагрузки (Reset SW), индикатора включения компьютера () и индикатора работы жесткого диска (HDD LED или HD или IDE LED). Зачастую еще присутствует разъем для подключения (Spk). Выглядит она примерно вот так:

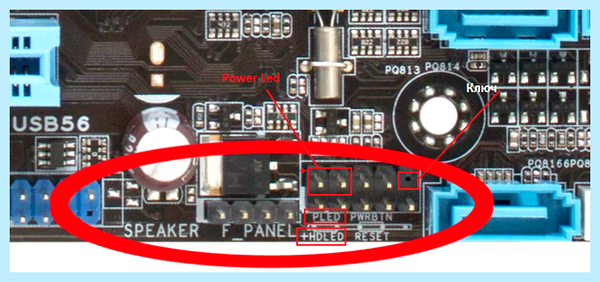

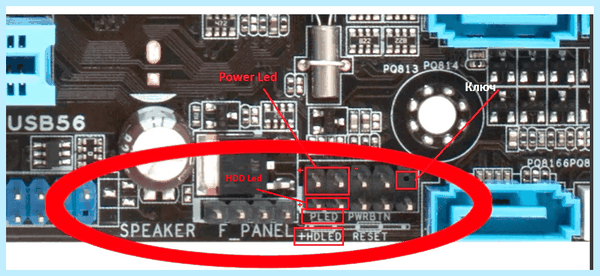

Подписанная группа контактов

В большинстве случаев контакты подписаны, как на изображении выше.

Но на некоторых материнских платах (чаще на MSI) контакты не подписаны.

Неподписанная группа контактов

Если в вашем случае они подписаны, то здесь все просто. Вам нужно одеть фишку на контакты, подписанные HDD LED. Причем обратите внимание на полярность проводов. Цветной провод — это плюс, белый — минус. На разъеме мат платы тоже есть метка плюсового контакта.

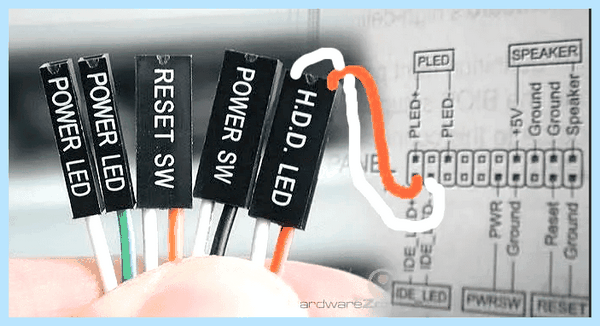

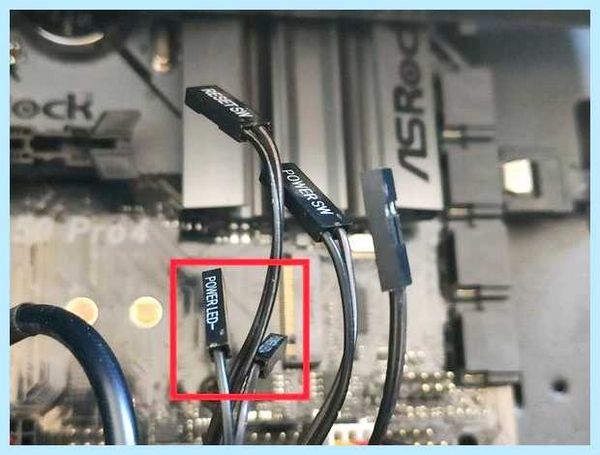

Подключение HDD LED с соблюдением полярности. Цветной провод — «+», белы — «-«

Если же в вашем случае контакты на материнской плате не подписаны, то вам нужно обратиться к инструкции идущей в комплекте с любой материнской платой. Там будет описание назначения контактов.

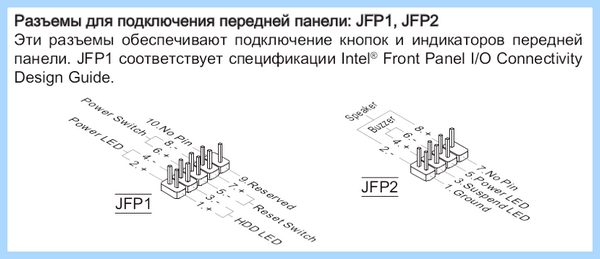

Описание группы контактов для подключения передней панели в инструкции к материнской плате

В любом случае если вы неправильно подключите данный коннектор, то ничего страшного не произойдет. Просто на системном блоке не будет мигать красный индикатор активности жесткого диска. Тогда вам просто нужно выключить компьютер и правильно переподключить фишку HDD LED.

Лучший способ отблагодарить автора статьи- сделать репост к себе на страничку

Некоторые модели материнских плат оснащаются светодиодным индикатором CPU Led, который находится недалеко от процессора. В нормальной ситуации он загорается буквально на секунду при включении компьютера и затем гаснет. Но в некоторых случаях он не гаснет, а продолжает гореть красным цветом, при этом .

Вот так выглядит горящая на плате лампочка CPU_Led

В данной статье мы рассмотрим такую ситуацию, при которой на материнской плате горит красная лампочка cpu led и дальше компьютер не включается.

Что это за индикатор?

Как многим должно быть известно, при включении компьютера происходит тест основных его компонентов, среди которых есть процессор. CPU Led является индикатором прохождения теста процессора. Если с ним все хорошо, то буквально через секунду после включения он гаснет, если же есть какие — то проблемы на этапе тестирования процессора, то CPU Led продолжает гореть.

Стоит учесть, что если данный индикатор горит постоянно, то это не дает 100% гарантии наличия проблем именно с процессором. Да, проблема выявлена на этапе теста процессора, но вот в нем ли дело?

Причины проблемы

Приведем перечень возможных причин возникновения проблемы с горящим индикатором CPU Led в порядке убывания, начиная с самой распространенной.

Плохой контакт процессора с разъемом сокета.
Проблемы с блоком питания.
Неверные настройки BIOS.
Отказ оперативной памяти.
Проблемы с самим процессором и/или материнской платой.

Сейчас мы более подробно остановимся на каждой из причин и расскажем о вариантах их устранения.

Варианты решения

Для начала нужно вспомнить после чего проявилась проблема с горящим индикатором CPU Led. Может была разборка или чистка компьютера, установка новых деталей, прошивка BIOS и так далее. Скачки электричества в сети, гроза, удар по системнику ногой или его падение также могут быть причинами.

Плохой контакт процессора в разъеме

Это самая распространенная причина. Поэтому с нее лучше и начинать. Вам нужно аккуратно снять систему охлаждения процессора и достать его из разъема. Далее смотрим все ли ножки целые и не загнутые. Напомним что у Intel ножки находятся в разъеме (сокете), а у AMD на процессоре.

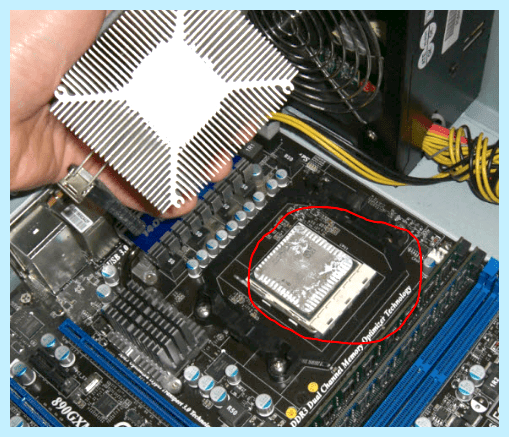

Снятие системы охлаждения процессора

Если все нормально, то ставим все на место и пробуем включать компьютер.

DEEPCOOL RGB Convertor. Как подключить ARGB вентиляторы к RGB-разъему материнки?

Сброс BIOS и перестановка оперативной памяти

Следующим шагом будет и извлечение всех модулей оперативной памяти из разъемов. Попробуйте поменять память местами, установите ее по отдельности в каждый разъем, так как не исключено, что имеются проблемы с разъемами оперативной памяти на материнской плате или с самой памятью.

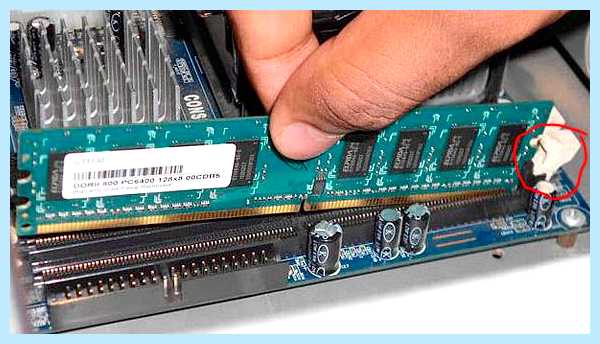

Извлечение модуля оперативной памяти

Если проблема появилась после замены процессора, то не исключено что новый процессор не совмести с материнской платой или с версией BIOS на ней. Чтобы это проверить достаточно зайти на официальный сайт материнской платы и посмотреть список официально поддерживаемых моделей процессора.

Проверка блока питания

Блок питания лучше не просто прозвонить, а именно заменить на другой, заведомо рабочий, например одолжив его у знакомых, так как зачастую блоки питания нормально работают без нагрузки, а вот под нагрузкой проявляют все свои проблемы.

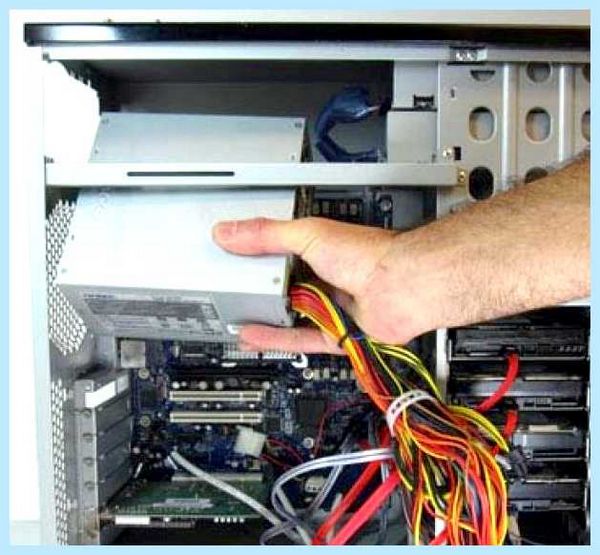

Замена блока питания

Обратите внимание на разъем питания процессора. Достаньте его и посмотрите не обуглился ли он.

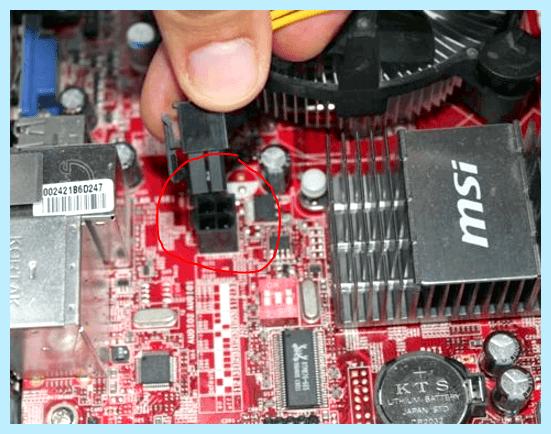

4 пиновый конектор питания процессора

Отключение всех дополнительных устройств

Также стоит попробовать отключить от материнской платы жесткие диски, DVD приводы, различные сетевые и звуковые карты. Пробуем запустить компьютер без видеокарты и смотрим не гаснет ли CPU Led в каком — то из вариантов.

Проверка процессора и материнской платы

Если ничего из вышеперечисленного вам не помогло и CPU Led по прежнему горит, то остается только материнская плата или процессор. Здесь нужно по возможности попробовать поставить другой процессор, одолжив его у кого — то, или ваш процессор попробовать на другом совместимом компьютере. После этого сразу станет понятно с чем конкретно проблема и что нужно менять.

Лучший способ отблагодарить автора статьи- сделать репост к себе на страничку

Материнская плата компьютера разработана таким образом, чтобы при невозможности загрузки системы оповестить пользователя о том, что обнаружены проблемы с комплектующими компьютера. Первым способом индикации о возникших неисправностях служит сигнал внутреннего спикера (динамика), который при ошибках воспроизводит последовательность сигналов. Их можно расшифровать по таблице кодов к разным версиям BIOS. Тем не менее этот спикер производит контрольный звук при загрузке компьютера даже когда все хорошо. Многих пользователей этот звук раздражает и тогда системный динамик просто отключают от материнской платы. Поэтому многие разработчики материнских плат позаботились о том, чтобы оснастить их световым индикатором на основе светодиодов, который начинает мигать при обнаружении проблем с оборудованием. Такая индикация неисправности материнской платы позволяет оперативно распознать и устранить возникшую проблему.

Типы ошибок

Когда светодиодный индикатор, выведенный с материнской платы на фронтальную либо заднюю панель или распаянный непосредственно на ней начинает мигать, это указывает на обнаружение аппаратных проблем низкого уровня, таких как неправильно установленный или вышедший из строя компонент. Самыми распространенными случаями является выход из строя процессора, блока питания, памяти, видеокарт, карт расширения и даже самой материнской платы. Так как определить точно по монотонному миганию светодиода, какой компонент не дает возможность компьютеру загрузиться, практически невозможно, разработана целая система мигания с разным количеством повторов и продолжительностью. Также может использоваться изменение цвета свечения. Таким образом по таблице расшифровки удается точно определить, какой же компонент вышел из строя.

Отличия между продуктами

Производители материнских плат и готовых компьютерных систем выпускают различные решения для световой индикации кодов ошибок. Например, компания DELL оснащает свою продукцию массивом из четырех светодиодов, что позволяет создать много комбинаций и описать большее количество неисправностей. Многие производители даже устанавливают на материнскую плату цифровой LCD дисплей, который состоит из двух символьных окон, индицирующих в 16-ричной системе код неисправности (например, BF). Если вы являетесь владельцем ноутбука, то на нем говорить о неисправности может характерное мигание индикатора питания (хотя оно может обозначать пребывание системы в ждущем режиме).

Аппаратный сброс

Если материнская плата или ноутбук начали мигать после внесения изменений в конфигурацию компьютера, компания HP и прочие рекомендуют выполнить аппаратный сброс компьютера перед тем как предпринимать другие, более сложные действия. Этот способ очень похож на то, как сбросить bios . Основной сутью аппаратного сброса является полное обесточивание компьютерной системы вплоть до извлечения батарейки питания микросхемы CMOS (в которой прошит BIOS). При этом нужно отсоединить кабель питания и все внешние устройства, подключенные к компьютеру. Выдержав паузу, подключите все назад и попытайтесь включить компьютер. Если он после этого заработал, то ваша система, скорее всего, исправна и будет нормально функционировать.

Серьезные проблемы

Если после аппаратного сброса неисправности материнской платы или другого оборудования не ушли и компьютер по прежнему не загружается, то вам следует хорошенько вспомнить, что вы изменили в системе. Если вы точно ничего не меняли, то вам следует перечитать инструкцию к компьютеру или материнской плате для того, чтобы найти таблицу кодов световой индикации и согласно с ней заменить соответствующий компонент системы. Рекомендуем вам также прочитать, как установить драйвер для нового компонента системы.

Куда вставлять H.D.D LED; RESET SW; POWER SW?

Как всегда чистил комп, но нечаянно, из-за большего, чем обычно скопления пыли задел эти провода. Теперь не знаю куда их вставить. Материка Gigabyte GA-Z68P-DS3. Прикрепление фото с указанием куда вставлять приветствуется. Словесное описание с использованием непонятных терминов не приветствуется. Благодарю за внимание.

Лучший ответ

Картинка установки есть в руководстве на материнку. Скачайте, если нет. Там всё понятно нарисовано. На разъёмах материнки также указана схема, просто плохо видно. Ножки все подписаны

Остальные ответы

power в самый край горизонтально, там один и два пина увидишь их, остальные бесполезные можешь даже не подключать, там мелким шрифтом написано даже на мамке

EternalПрофи (954) 4 года назад
Как понимаю, ты говоришь о +PWR LED- в правом нижнем углу разъёма?

—•=•V•=•— Мыслитель (9536) значит по другому, у меня слева, крайние самые горизонтально в верхнем ряду

На материнке есть надписи, смотри лучше!

По проводам смотри .
H.D.D LED — к индикатору (светодиоду) работы жёсткого диска
POWER SW — к кнопке включения
RESET SW — к кнопке принудительной перезагрузки
да и подписаны контакты должны быть
25 страница инструкциии https://www.manualslib.com/manual/453201/Gigabyte-Ga-Z68p-Ds3.html?page=25#manual

EternalПрофи (954) 4 года назад

Благодарю, я уже нашёл инструкцию, но не совсем понимаю где +/- (да, настолько). Белый провод — ,а цветной +, или наоборот?

Michael S Просветленный (35997) На кнопки включения и перезагрузки без разницы . А на индикатор H.D.D LED (светодиод) — в принципе тоже, обычно в их качестве установлены двухцветные светодиоды и если у тебя простой (одноцветный )— ничего страшного не произойдёт, если перепутаешь — просто он гореть не будет, поменяешь местами . На самих фишках, которые у тебя слетели обычно подписано тоже (+/-) Посмотри внимательно

у меня тоже проблемы с этими проводами — нихера не вижу под лупой даже хотя очки не ношу ещё. ооочень мелко написано
вызываю каждый раз друга — он машинально эти провода втыкает как надо
я даже разглядеть не успеваю))

Как правильно подключить переднюю панель к материнской плате

Зачастую человек, впервые (а бывает, что далеко и не в первый раз) собирающий компьютер, сталкивается с тем, что не знает, как правильно да и куда вообще подключать кнопки reset, power, LED-индикаторы, спикер, который издает писк при включении. Я покажу несколько примеров, по которым вы сможете понять принцип, как правильно подключается вообще любая передняя панель, расскажу некоторые секреты, которые использую сам в своей работе.

Ничего сложного в этом нет, если придерживаться простых правил и рекомендаций, о которых сейчас и пойдет речь.

Куда подключать коннекторы?

Этот раздел для тех, кто не в курсе, куда именно подключается передняя панель. Если это не про вас, переходите сразу к следующему разделу и читайте дальше.

Как подключить RGB-подсветку к материнской плате? Разница между RGB и ARGB

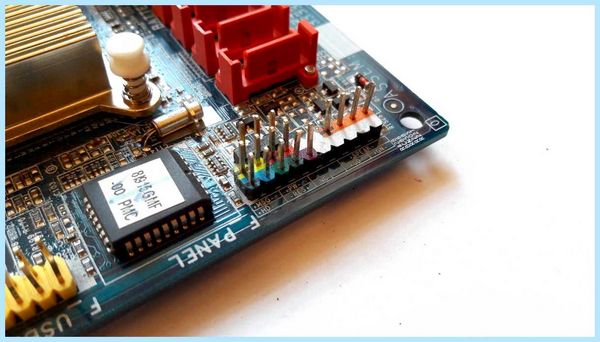

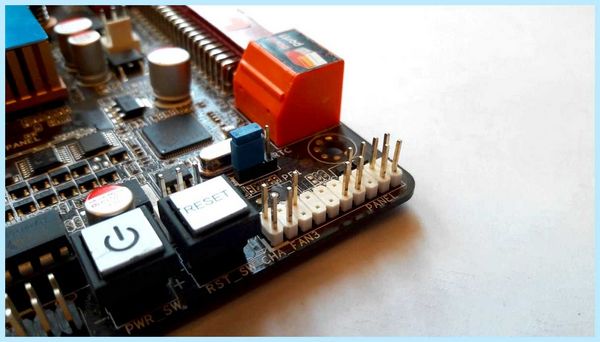

Для начала давайте разберемся, как вообще выглядит то место на материнской плате, куда подключается передняя панель компьютера. Для наглядности просто хочу показать несколько фотографий, по ним вы легко определите, как выглядит этот разъем на материнской плате:

Как видите, они могут слегка отличаться друг от друга. Также хочу обратить внимание, что расположение снизу справа не является обязательным, иногда эти контакты располагаются и по центру снизу материнской платы.

Как правильно подключить коннекторы передней панели?

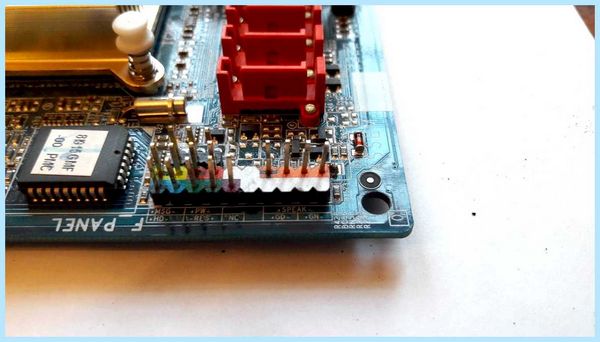

На большинстве материнских плат уже нанесена разметка, что и куда подключать. Вот самый простой и наглядный пример:

Слева-направо на фото:

+MSG- (желтый цвет) – подключение индикатора работы компьютера;

+HD- (синий цвет) – подключение индикатора работы жесткого диска (HDD);

+PW- (красный цвет) – подключение кнопки питания (Power);

-RES+ (зеленый цвет) – подключение кнопки сброс (Reset);

ASUS Z170-A горит CPU Led, не включается

+SPEAK- (оранжевый цвет) – подключение спикера (тот, который издает писк при включении);

Цвета здесь ничего не значат, просто производитель решил сделать такую разметку.

Правила подключения коннекторов:

Есть простые общие правила, используя которые, вы правильно и легко подключите коннекторы передней панели к материнской плате:

Подключение кнопок Power и Reset не имеет полярности, так как эти кнопки попросту работают на замыкание контактов. Несмотря на то, что на плате указаны + и – для этих кнопок, никакого значения они не имеют.
Важно соблюдать полярность при подключении светодиодов и спикера, иначе работать не будут.
На материнской плате для каждого типа коннекторов его плюс всегда слева, а минус – справа. Это справедливо для всех материнских плат. Если нет обозначений + и — , используйте это правило.
На проводах светодиодов – любой цветной провод это плюс, а черный или белый – минус.

Но у меня все не так, и вообще нет подписей! Что мне делать??

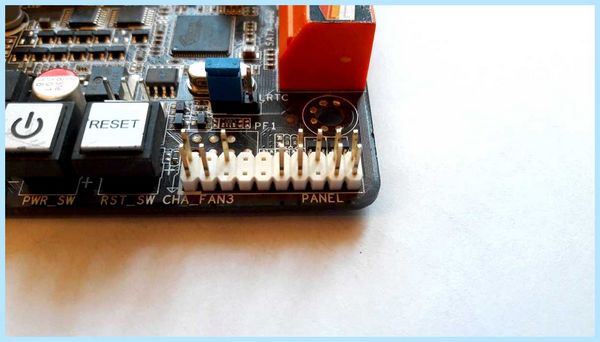

Многие контактные площадки на современных ATX-платах имеют такой вид:

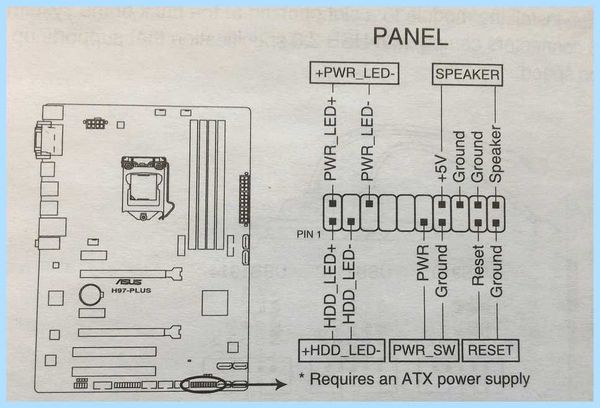

В таком случае лучше всего поискать инструкцию к материнской плате и найти там вот такой (или похожий) раздел:

+PWR_LED- – индикатор работы;

+HDD_LED- – индикатор работы жесткого диска;

PWR_SW – кнопка включения (Power);

RESET – кнопка «сброс»;

SPEAKER – спикер (та самая нудная пищащая хрень �� )

Данная схема подключения передней панели используется для большинства современных ATX-плат.

Как подключить переднюю панель, если совсем ничего непонятно

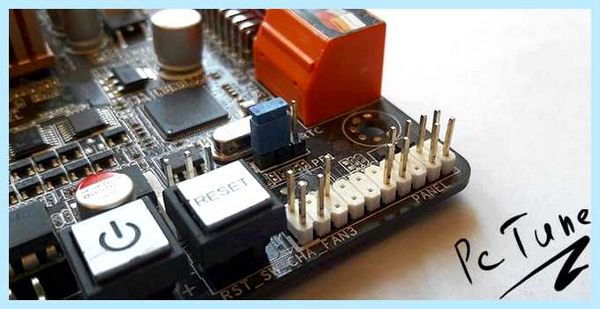

Посмотрите на фото ниже:

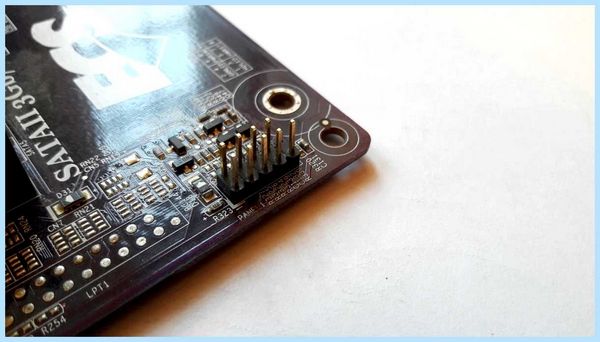

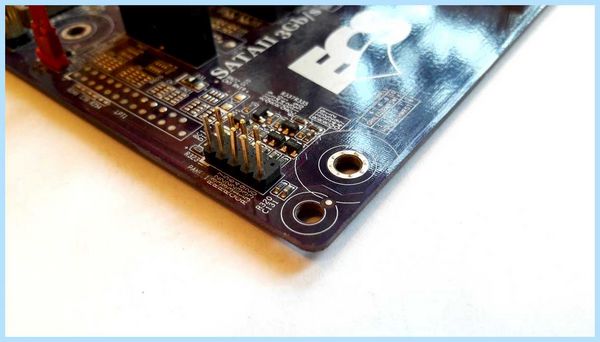

Вот хороший пример — старый тип распайки, к тому же мой самый не любимый. Во-первых, ничего не подписано, а во-вторых, контакты никак не скомпонованы, и не понятно какие из них образуют пары.

Здесь есть два решения проблемы:

Решение номер раз:

Найти инструкцию к материнской плате и посмотреть, где и какие контакты. Гениально, правда? Кэп отдыхает

Решение номер два:

Если нет инструкции, то можно воспользоваться следующим способом: компьютер включается в электрическую сеть, а затем по очереди кратковременно замыкаются отверткой рядом стоящие пары контактов. Когда при очередном замыкании компьютер запустится, — та пара контактов и отвечает за кнопку включения (Power). Таким же способом находится кнопка сброс (reset), только уже при работающем компьютере (при замыкании контактов для кнопки Reset компьютер перезагрузится)

Индикаторы работы жесткого диска и работы компьютера придется уже искать методом «втыка», пока они не заработают.

Примечание: таким способом я пользуюсь довольно давно, и ни одной материнской платы еще не испортил. Вам же советую быть крайне аккуратными, — за убитые платы по вашей неосторожности я не отвечаю.

На этом я заканчиваю разбор подключений передней панели. В будущем планируется еще много интересных и полезных статей – подписывайтесь на обновления, чтобы быть в курсе событий на сайте.

Если у вас все еще остались вопросы – задавайте их в комментариях, не стесняйтесь — помогу чем смогу ��
