HDMI, или мультимедийный интерфейс высокой четкости, — это популярный универсальный разъем, используемый для мультимедийного потребления, производительности и игр. Разъемы HDMI состоят из 19 контактов, способных передавать видео, аудио и данные Ethernet.

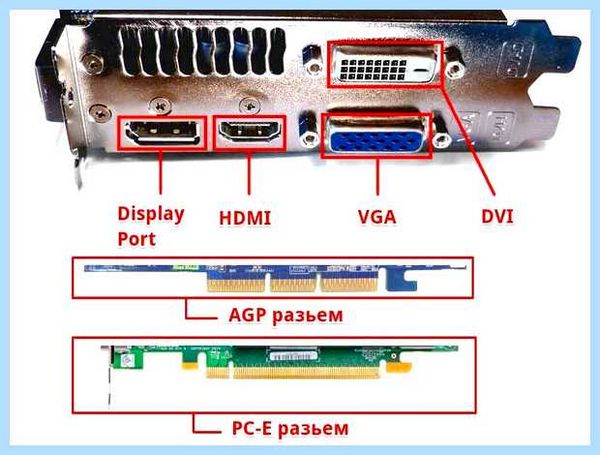

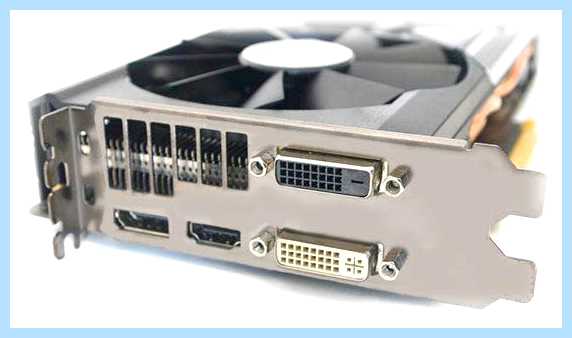

Разъемы или видео выходы у компьютерных видеокарт для подключения мониторов

Привет, друзья! Давайте представим с вами ситуацию: возвращается геймер из магазина с красивой, блестящей, новой видеокартой, коробку от которой он любовно поглаживает в предвкушении неимоверного эстетического наслаждения (от запуска первого «Кризиса» на максимальных настройках, естественно). И вот разбирает он системный блок, извлекает старую видеокарту, устанавливает новую и…

… И не может подключить монитор, так как на девайсе нет соответствующего разъема. Чтобы не оказаться в столь нелепой ситуации, следует знать какие бывают разъемы у видеокарт, а также на материнской плате с интегрированным видеочипом.

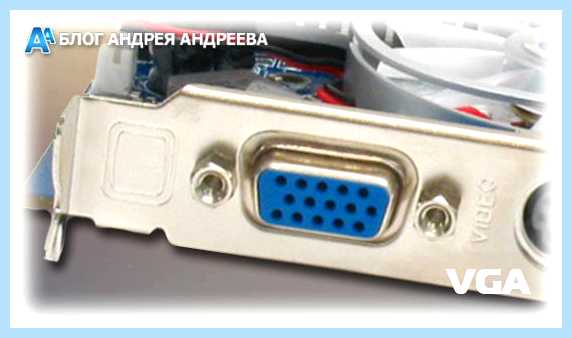

VGA, он же D-Sub

«Старичок, который использовался для вывода аналогового сигнала, почти на все старые ЭЛТ-мониторы, да и на первые серии жидкокристаллических тоже. Такие выходы имеют 15 отверстий (а штекеры, соответственно 15 ножек) и обычно маркируются синим цветом.

В новых видеокартах среднего класса (начиная от 1050 и 1060 и их аналогов от AMD) и выше, уже почти не используются, однако еще часто попадаются в бюджетных моделях.На материнских платах с интегрированным видеочипом обычно тоже установлены такие же видео разъемы. Подключить два монитора к разным видеокартам – то есть дискретной и интегрированной, невозможно: используется только одна. Соответствующие настройки указываются в БИОСе ПК.

Вряд ли вы будете иметь дело с таким разъемом, при покупке видеокарты под современные игры, поэтому рассмотрим, с какими их видами вы, скорее всего, столкнетесь при покупке девайса.

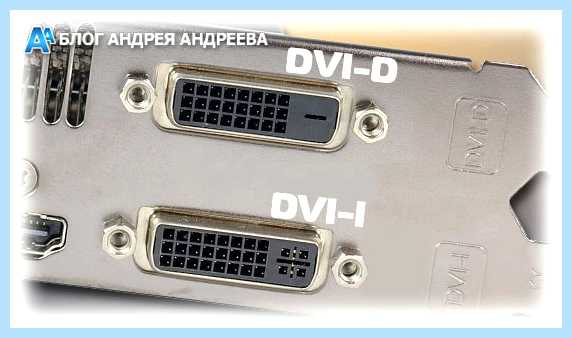

DVI

Еще один «Старичок», который уже умеет передавать сигнал в «цифре». Штекер и гнездо обычно маркируются белым или светло-оранжевым цветом. С помощью такого интерфейса можно подключить не только монитор, но и ЖК-телевизор, проектор, плазменную панель.

Интерфейс гарантирует минимум искажений при передаче сигнала, благодаря тому, что сигнал не проходит двойное цифро-аналоговое преобразование, а передается как бы напрямую. Особенно это заметно при высоком разрешении монитора.

Существует несколько модификаций интерфейса, которые не взаимозаменяемы, из-за разного положения ключей.

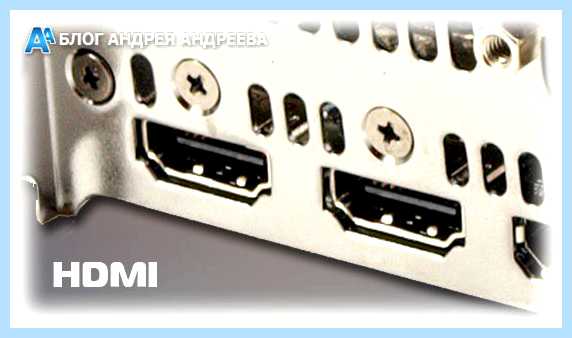

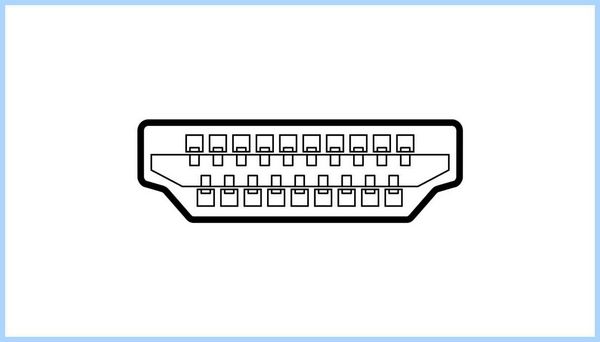

HDMI

Мультимедийный интерфейс, который, кроме изображения, способен передавать и звук. Длина кабеля может быть до 10 метров, но качество сигнала при этом не теряется. Благодаря деятельности компаний, популяризирующих этот стандарт, он обрел широкую популярность и используется сегодня почти во всех мощных видеокартах.

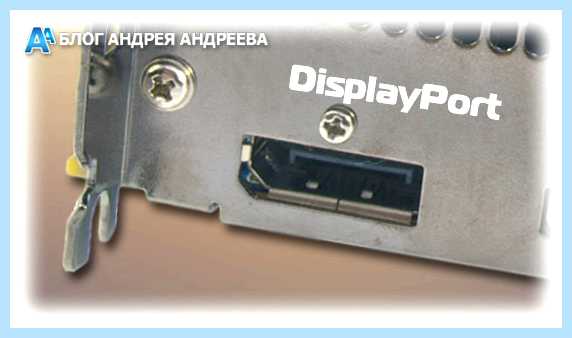

DisplayPort

Стандарт, принятый еще в 2006 году, до сих пор не утратил актуальности. Вывод изображения, при этом можно сделать на любое подходящее устройство – хоть домашний кинотеатр. Обладая высокой пропускной способностью, этот стандарт остается главным конкурентом HDMI.

Возвращаясь к вышесказанному

А теперь давайте вспомним трагичную историю, которую я в самом начале статьи рассказывал. К счастью, в подобной ситуации не придется выполнять обмен товара – все виды адаптеров совместимы по архитектуре, поэтому для подключения монитора к видеокарте, на которой нет нужного слота, достаточно купить подходящий адаптер.

Однако, чтобы не ходить дважды, уточните при покупке, с какими именно разъемами выпускается та модификация видеокарты, которую вы собираетесь приобрести. Это же касается и покупок через интернет.

Подключаю переходник DISPLAYPORT to HDMI к видеокарте

А в качестве претендента на то, чтобы занять место в системном блоке продвинутого геймера, могу порекомендовать устройство INNO3D PCI-Ex GeForce GTX1060 Compact (N1060-6DDN-N5GM). Здесь присутствуют DVI, HDMI и DisplayPort, поэтому проблемы с подключением монитора, вряд ли возникнут.

Также советую почитать статьи «Графическая память в видеокарте» и «Разрядность шины или битность». Про техпроцесс видеокарты и что это такое, вы можете узнать здесь.

А на этом у меня сегодня все. Спасибо, что не теряете интереса к моему блогу и подписываетесь на новостную рассылку. Буду очень признателен, если вы поделитесь этой публикацией в социальных сетях.

С уважением к вам, автор блога Андреев Андрей.

Все про DisplayPort – что это за разъем на видеокарте и его параметры

Hello уважаемый гость! Сегодня обсудим разъем DP на видеокарте – что это за порт, для чего нужен, как выглядит, как работает, особенности и технические характеристики.

Появление и развитие DisplayPort

Стандарт принят Video Electronics Standard Association в 2006 году. Согласно сертификации VESA, за использование этого порта производители аппаратуры не отчисляют роялти – например, в противовес HDMI, где отчисления за каждую единицу электроники составляют от 4 до 15 центов.

Первые компьютеры с этим портом поступили в розничную продажу в 2008 году. Некоторое время «урезанная» версия Mini DP использовалась как стандартная в семействе компьютеров Apple Macintosh. Сегодня он заменен на совместимый Thunderbolt, который предоставляет более широкие возможности. В 2016 году появилась версия DisplayPort 1.4.

Что за разъем DisplayPort и как он работает

Протокол предназначен для соединения видео и аудио аппаратуры и применяется как в компьютерах, так и в домашних кинотеатрах – в первую очередь, для подключения монитора.

В этом интерфейсе впервые реализована пакетная передача данных – как, например, в Ethernet или USB. Эта особенность позволяет не направлять сигнал на конкретное устройство – его можно разделить на несколько потоков, что, в свою очередь, снижает количество контактных площадок и дает возможность расширить пропускную способность без существенных изменений в стандарте.

Недостаток этого порта – КПД 80%, так как из десяти бит два используется для передачи служебной информации. Интерфейс может передавать видео и аудио сигнал, как совместно, так и по отдельности.Перейти на сайтРеализована восьмиканальная передача аудио с качеством 192 кГц 24 бит и видео от 18 до 48 бит. Это позволяет подключать мониторы с расширенным цветовым охватом.

Максимальное разрешение изображения, которое можно передать через этот протокол, составляет 7680 х 4320. При этом частота кадров не более 240 в секунду.

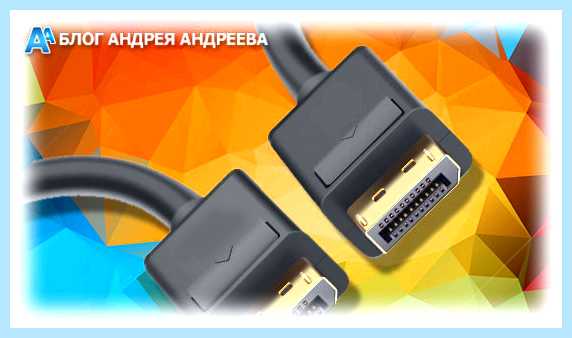

Кабели и переходники

Независимо от сертификации и версии протокола порта, все кабели DisplayPort совместимы с аналогичными разъемами и работают без видимых лагов, что возможно благодаря единой базовой схеме подключения. Разница между ними только в поддерживаемой максимальной скорости передачи данных.

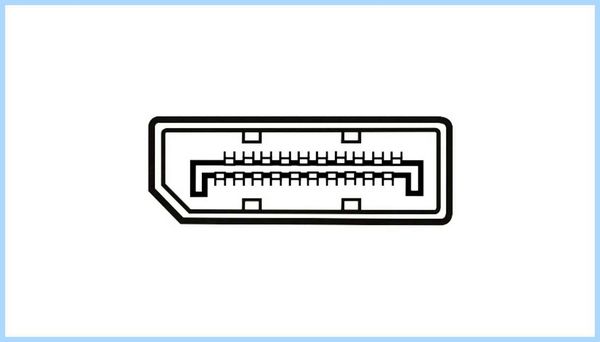

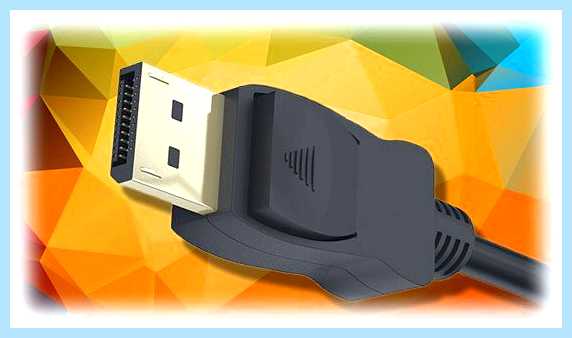

Порт для подключения – металлический штырек с парой защелок, который имеет прямоугольную форму. Двадцати контактное гнездо коннекторов реализовано в виде растянутой буквы «П» – это страхует от подключения несовместимые устройства.

Максимальная длина кабеля без усилителя, который передает сигнал без потерь, составляет 15 метров. К одному порту можно подключить от одного до четырех мониторов – зависит от версии протокола и скорости передачи данных, а также разрешения матриц.

Существуют адаптеры, которые позволяют подключить к этому порту устаревшие модели мониторов. Наибольшую популярность получили переходники с DisplayPort на VGA или HDMI.

Преимущества выхода DisplayPort над другими

По сравнению с VGA или DVI этот стандарт имеет некоторые преимущества:

Более надежное шифрование данных;
Во время передачи сигнала генерируется меньшее количество помех;
Плавное распределение данных между видео и аудио потоками;
Большая пропускная способность канала;
Несколько видеопотоков через один коннектор;
Программная подстройка под качество сигнала и длину кабеля;
Удобство эксплуатации – защелка действует эффективнее, чем резьбовые соединения;
Возможность передачи сигнала на большие расстояния с использованием альтернативных коммуникаций – например, оптоволокна.

Преимуществом перед HDMI можно считать то, что использование DisplayPort не требует обязательного наличия DRM – аппаратно-программных решений для защиты авторских прав.

Коме того, скорость передачи потока у DP немного выше даже в первой ревизии – 10.8 Гбит/с против 10.2. И, помимо всего прочего, HDMI способен передавать сигнал только на один монитор.

Как подключить старый VGA монитор к новой видеокарте?

В завершение хочу отметить, что, несмотря на более продвинутые параметры, DisplayPort проиграл конкуренцию HDMI. Используется он преимущественно профессионалами и продвинутыми любителями гейминга.

Да и не так то просто найти, например, видеокарту для ПК среднего сегмента, оборудованную таким портом – выбор графических ускорителей с тем же HDMI, а иногда и сразу с парой таких слотов, гораздо богаче. DP же производители видеокарт внедряют преимущественно на флагманских моделях графических ускорителей.

HDMI применяется почти повсеместно в бытовой видео и аудиоаппаратуре. Вина во многом лежит на самих производителях комплектующих и периферических устройств, которые полагают, что наличия только такого порта вполне достаточно. Возможно, с популяризацией разрешения, видео 8К DisplayPort отвоюет свои позиции, но случится это еще не скоро.

О других портах можно еще почитать в публикации «Разъемы или видео выходы у видеокарт».

Также для вас могут оказаться полезными публикации «Правильный выбор видеокарты по параметрам» и «На что влияет частота графического процессора». Буду признателен всем, кто поделится этим постом в социальных сетях. До завтра!

С уважением, автор блога Андрей Андреев.

HDMI или DisplayPort: что лучше для игр? Максимально кратко

HDMI и DisplayPort стали двумя самыми популярными разъемами для подключения дисплея к компьютеру. Обе технологии продолжают развиваться на протяжении многих лет, обеспечивая высокую пропускную способность при субмиллисекундных задержках.

Новые версии HDMI и DisplayPort уже настолько совершенны, что большинство потребителей даже не используют их на максимуме возможностей. Однако если вы геймер, целью которого является выжать максимум из железа, выбор правильного разъема просто необходим. Давайте же окунемся в эту тему.

Что такое HDMI?

Чтобы ответить на вопрос, какой разъем лучше подходит для игр, важно сначала понять, что могут предложить оба разъема. Начнем с HDMI, поскольку он первым появился на рынке.

HDMI, или мультимедийный интерфейс высокой четкости, — это популярный универсальный разъем, используемый для мультимедийного потребления, производительности и игр. Разъемы HDMI состоят из 19 контактов, способных передавать видео, аудио и данные Ethernet.

Не покупайте переходники DisplayPort — DVI

Существует пять типов разъемов HDMI, но поскольку мы говорим в основном об играх, мы сосредоточимся на стандартном HDMI Type-A.

Поскольку HDMI существует на рынке с 2003 года, он претерпел множество обновлений, с каждым разом становясь все быстрее и лучше. Чтобы узнать, какая версия HDMI подходит для ваших нужд, вот таблица последних версий и их возможностей:

Помимо типов и вариаций разъемов, HDMI также имеет четыре различных кабеля, которые значительно отличаются по производительности и характеристикам. К ним относятся:

Стандартный HDMI-кабель — самый простой тип кабеля, подходящий для игр в формате 1080i.
Стандартный HDMI плюс Ethernet — игровой кабель с поддержкой 1080i и Ethernet.
Высокоскоростной кабель HDMI — поддерживает более высокие разрешения, чем 1080p.
Высокоскоростной HDMI-кабель плюс Ethernet — игровой кабель с поддержкой высокого разрешения и Ethernet.

HDMI с высокоскоростными кабелями — это надежные игровые коннекторы. Они поддерживают технологию FreeSync от AMD, способны воспроизводить 1080p до 10K (если поддерживаются), а также обеспечивают высокоскоростное 100 Мбит/с Ethernet-соединение для загрузки игр и простого управления кабелями.

Одними из самых больших недостатков использования HDMI для игр являются отсутствие поддержки G-Sync, более низкие характеристики для кабелей длиной больше двух метров и отсутствие поддержки нескольких мониторов.

Обратите внимание, что такие игровые консоли, как Xbox Series X и PlayStation 5, поддерживают только HDMI. Поэтому данное сравнение действительно применимо только к ПК-геймерам.

Что такое DisplayPort?

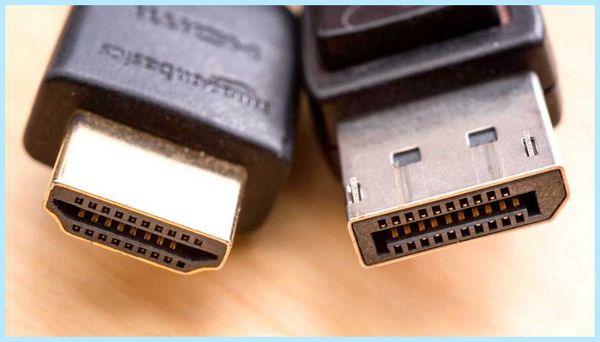

DisplayPort — еще один популярный разъем, используемый в основном в персональных компьютерах. DisplayPort выглядит как HDMI, но с механизмами блокировки и 20-контактным разъемом, который может передавать как видео, так и аудио.

Существует два типа DisplayPort: стандартный DisplayPort и Mini DisplayPort. DisplayPort существует на рынке уже более десяти лет, поэтому у него есть несколько разновидностей. Вот таблица самых последних из них:

DisplayPort в настоящее время является самым популярным игровым разъемом на рынке. Он обеспечивает поддержку G-Sync и FreeSync, поддержку игр с частотой 240 Гц при низких разрешениях, игр с разрешением 4K HDR при 144 Гц и поддержку настройки нескольких мониторов.

Какой разъем лучше всего подходит для игр?

Как видите, и DisplayPort, и HDMI — это разъемы, идеально подходящие для игр. Но если вы играете в популярные игры в жанре FPS с высоким разрешением, наличие подходящего разъема станет важным фактором вашей победы.

Итак, какой разъем лучше всего подходит для игр? Без сомнения, это DisplayPort!

DisplayPort — лучший игровой разъем на рынке благодаря своей оптимизированной универсальности, ориентированной на геймеров. Его поддержка FreeSync и G-Sync позволяет широкому кругу геймеров пользоваться технологией адаптивной синхронизации. Если ваша игровая система использует графику NVIDIA, то у вас нет выбора: либо использовать DisplayPort, либо столкнуться с боттлнеком.

Поддержка DisplayPort для многоэкранных мониторов также является большим плюсом для многих игровых установок, которые используются в качестве персональных рабочих станций. Многомониторная система помогает в производительности и потоковой передаче данных, а также может выступать в качестве отдельного монитора для общения с друзьями, прослушивания музыки, просмотра профилей пользователей и поиска руководств по играм в Интернете.

DisplayPort — наш выбор!

Теперь, когда вы знаете, почему DisplayPort — лучший игровой разъем, имейте в виду, что замена кабеля с HDMI на DisplayPort не обязательно означает улучшение игровой производительности. Кабели и разъемы не могут добавить производительности, которой по факту нет у вашей текущей сборки PC.

Если у вас есть мощное игровое железо, то, надеюсь, эта статья убедит вас перейти на DisplayPort и насладиться всей производительностью, которую может обеспечить ваша игровая система.
