Displayport — виды, характеристики, особенности версий dp кабеля. Displayport vs HDMI

DisplayPort (DP) является одним из самых популярных интерфейсов при подключении мониторов, тв и другой мультимедийной техники.

Рубрика: Статьи Автор: monitor4ik

DisplayPort (DP) является одним из самых прогрессивных интерфейсов, который предназначен для высококачественного соединения видео или аудиотехники. Чаще всего данный интерфейс применяется для соединения компьютерных устройств с домашними кинотеатрами, либо же с различными дисплеями. С его помощью можно передавать цифровой контент с источника на стороннее устройство в самом высоком разрешении, вплоть до 8К.

Что такое DisplayPort и для чего он предназначен?

Сегодня DisplayPort зачастую необходим, чтобы подключить персональный компьютер к современному монитору. Таким способом происходит соединение ПК с системами домашнего кинотеатра. Также интерфейс может применяться при подключении различной видеотехники, либо же акустических систем. Кроме графического контента он в состоянии передавать на сторонние устройства еще и аудиосигнал.

С его помощью пользователи стали подключать сразу несколько мониторов к одному компьютеру, так как пропускная способность позволяет это делать без каких-либо серьезных ограничений. Причем картинка будет отображаться на дисплеях в максимально доступном сейчас разрешении 2K и 4K (если источник и контент могут обеспечить соответствующие мощности).

История DisplayPort

Самая первая версия DisplayPort была анонсирована в 2006 году. Она успешно прошла сертификацию со стороны консорциума Video Electronics Standard Association (VESA). В технике данный интерфейс начали применять уже в 2008 году. Именно в этот период начинают появляться в свободной продаже материнские платы для компьютеров и мониторы с соответствующим слотом. Благодаря DisplayPort крупные производители электроники решили вытеснить с рынка морально и физически устаревшие стандарты DVI и VGA. DisplayPort 1.1 был представлен в 2007 году.

А вот версия 1.2 вышла в свет уже в 2011 году. С этого момента практически вся техника Apple стала получать DP. В 2014 году появился стандарт 1.3 с еще большей пропускной способностью. А вот релиз DisplayPort 1.4 состоялся в 2016 году. Он подарил возможность передавать контент в формате 8K, который наверняка будет популярен в ближайшем будущем. На протяжении почти всей своей истории DisplayPort не облагался роялти, но с марта 2015 года выплата за каждое отдельное устройство составляет 20 центов. Сегодня он является собственностью VESA. Предусмотрен соответствующий торговый знак.

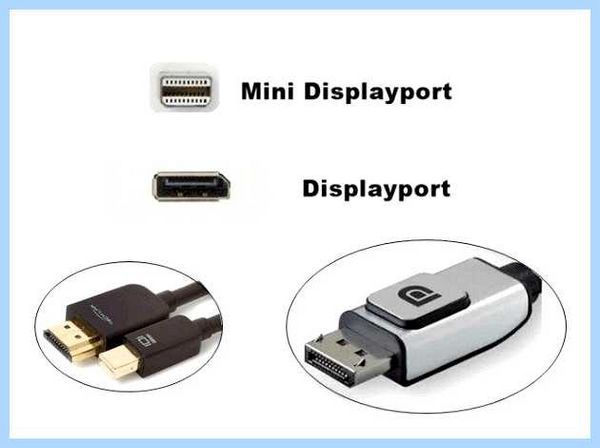

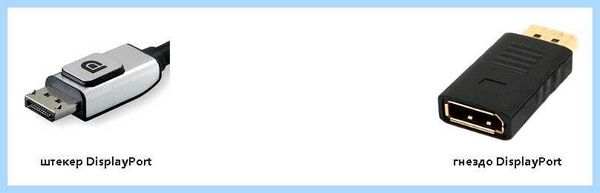

Виды DisplayPort выхода

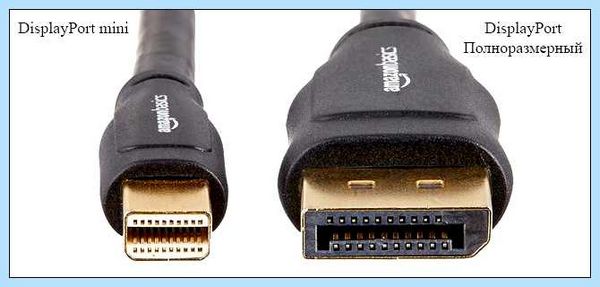

Разъемы DisplayPort существуют двух видов:

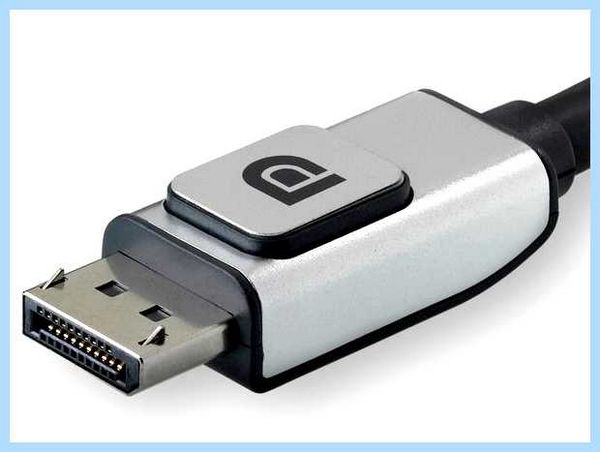

Стандартный полноразмерный DisplayPort (DP) Это интерфейс, который зачастую используется в персональных компьютерах, телевизорах и ноутбуках. Сегодня он представляется самым распространенным форм-фактором.
Mini DisplayPort (Mini DP) Миниатюрная версия этого интерфейса. Такой стандарт может встречаться в портативных аппаратах (планшеты, нетбуки и так далее). По своим характеристикам почти не уступает полногабаритному собрату.

В разъемах Mini DP могут отсутствовать элементы блокировки. Но стандартный интерфейс получил такой механизм.

Технические характеристики и особенности DisplayPort разъема

Важной особенностью DisplayPort является крайне низкое напряжение питания. Что касается посторонних наводок, то и они максимально низкие. Данный интерфейс еще недавно поддерживал популярную технологию защиты медиа контента HDCP 1.3. Если сравнивать с DVI (Dual-Link), то DisplayPort имеет вдвое большую пропускную способность. При этом Mini DP почти в десять раз меньше, нежели разъем DVI.

Как уже отмечалось, DisplayPort умеет одновременно передавать аудио и видеосигналы. Он обладает действительно широким каналом, который предназначен для передачи информации. Если для самых первых версий «потолком» являлся показатель 9 Гбит в секунду, то сейчас канал расширился почти до 26 Гбит в секунду. Стоит отметить, что на данный момент сигнал может передаваться по кабелю DisplayPort, длина которого не превышает 15 метров. Правда, через 15-метровый кабель можно работать с сигналом Full HD и не более. А вот 3-метровый шнур дает возможность насладиться максимальным разрешением. Но при помощи оптоволокна проблема с ограниченным разрешением полностью исчезнет.

Разъем DisplayPort заполучил 20 контактов. Он передает информацию с использованием четырех каналов. По некоторым данным, интерфейс имеет разрядность цвета до 48 бит на один канал. Присутствует и технический канал, скорость которого поднялась уже почти до 800 Мбит в секунду, хотя еще недавно не превышала 1 Мбит/с.

Максимальное разрешение для DisplayPort (версия 1.4) — 7680 на 4320 точек. Предельная частота смены кадров — 240 Гц.

При помощи такого интерфейса есть уникальная возможность подключать к источнику сигнала сразу несколько мониторов. Появилась поддержка прогрессивного шифрования DPCP.

Версии DisplayPort

Самая первая версия DisplayPort 1.0 появилась в 2006 году. Она предлагала передачу данных со скоростью до 8,65 Гбит в секунду, а длина кабеля составляла 2 метра. Следующая версия 1.1 не имела каких-то существенных отличий. Куда больший скачок DisplayPort сделал с выходом версии 1.2. Скорость передачи информации выросла до 17,30 Гбит в секунду. Также появилась возможность подключать до четырех мониторов к одному компьютеру. Вспомогательный (технический) канал также увеличил пропускную способность до 720 Мбит/с. Полноценная же передача сигнала теперь возможна до 3 метров.

DisplayPort 1.3 еще больше увеличил скоростные показатели. Теперь максимальная скорость обмена данными достигла 26 Гбит/с, а также появилась полноценная поддержка 8K-разрешения. А в марте 2016 года был представлен DisplayPort 1.4, который заполучил поддержку HDR10 и DSC 1.2 (Display Stream Compression). При этом скорость работы с данными осталась прежней.

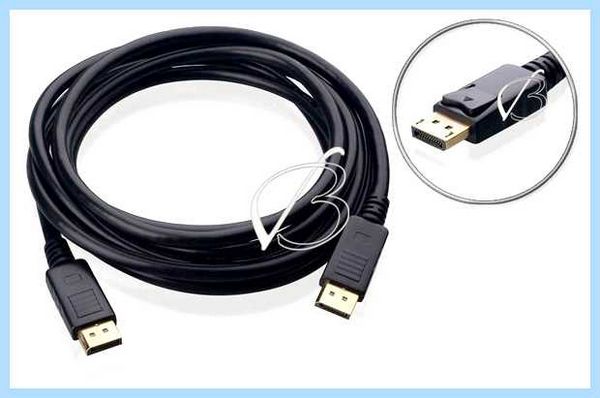

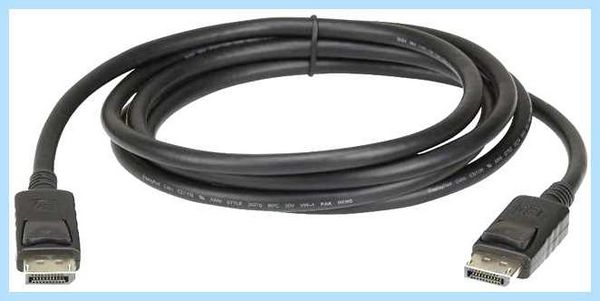

Кабели DisplayPort — что нужно знать перед покупкой?

Сразу стоит отметить, что все кабели DisplayPort совместимы с любыми устройствами, получившими аналогичный разъем. Совместимость не зависит от версии интерфейса и уровня сертификации. Все доступные функции будут работать через любой кабель DP. Это стало возможным благодаря единой базовой схеме подключения.

Кабели DisplayPort могут отличаться поддержкой максимальной скорости передачи данных. Интерфейс автоматически определяет четыре режима передачи информации: HBR, RBR, HBR2, HBR3. При этом некоторые кабели DP могут поддерживать не все перечисленные режимы. VESA предлагает сертификаты для каждого уровня пропускной способности. Но эти сертификаты не являются обязательными. Если кабель прошел сертификацию, то он получает соответствующее маркетинговое название.

Виды сертифицированных кабелей DisplayPort:

Кабель RBR DisplayPort. Пониженная скорость передачи данных (RBR). Пропускная способность — до 6,48 Гбит/с.
Стандартный кабель DisplayPort. Высокая скорость передачи данных. Пропускная способность — до 10,80 Гбит/с (HBR), до 21,60 Гбит/с (HBR2).
Кабель DP8K. Высокая скорость передачи данных (HBR3). Пропускная способность — до 32,40 Гбит/с.

Стандарт DisplayPort не определяет максимальную длину кабелей, хотя стандарт DisplayPort 1.2 устанавливает минимальное требование, чтобы все кабели с длиной до 2 метров поддерживали скорости HBR2 (21,6 Гбит/с). Кабели с длиной более 2 метров могут поддерживать или не поддерживать скорости HBR/HBR2, а кабели любой длины могут поддерживать или не поддерживать скорости HBR3.

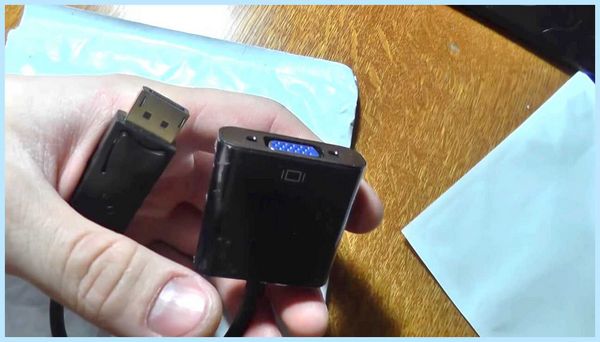

Про переходники DisplayPort

Сегодня в продаже можно найти достаточно много различных переходников, которые помогают вывести изображение с источника практически на любой дисплей. Особой популярностью пользуются переходники с DisplayPort на VGA или HDMI.

Например, в последнее время производители флагманских видеокарт стараются оснащать свои устройства разъемами DP. При этом далеко не все мониторы поддерживают данный интерфейс. Но при помощи переходников можно безболезненно решить данную проблему.

Преимущества и недостатки DisplayPort

DP имеет следующие достоинства:

Эффективный самоблокирующийся разъем.
Очень низкий уровень электромагнитных помех.
Используется надежное шифрование данных.
Гибкое распределение доступной полосы пропускания между аудио и видео.
Передача на большие расстояния по альтернативным физическим средам, таким как оптоволокно.
Поддержка дисплеев с максимально возможным разрешением.
Возможность передавать сигнал одновременно на несколько мониторов.
Высокоскоростной вспомогательный канал.
Простая и надежная фиксация разъемов.

Длина кабеля серьезно ограничена.
Пока еще небольшая база поддерживаемых устройств.
Отсутствие команд управления бытовой техникой.

Сравнение DisplayPort и HDMI

DisplayPort заполучил поддержку более высоких разрешений. Уже сейчас данный интерфейс готов пропускать сигнал в формате 8K, причем с высокой скоростью обновления экрана. Отсюда и более широкая полоса пропускания в сравнении с HDMI. Также DisplayPort в состоянии передавать видеопоток по одному кабелю сразу на несколько (до 4) мониторов.

Изначально разъемы DP имеют встроенные элементы фиксации. У HDMI такого единого стандарта нет. С другой стороны, кабель HDMI гораздо более длинный. Так, его длина может достигать 30-40 метров. Почти вся современная техника и электроника поддерживает именно интерфейс HDMI. Это телевизоры, игровые приставки, медиаплееры, компьютеры, ноутбуки, планшеты и так далее.

Актуальность DisplayPort

Сегодня DisplayPort используется в основном для подключения продвинутых компьютеров к соответствующим мониторам. Крупные производители видеокарт оснащают свою флагманскую продукцию как раз этим интерфейсом. Также он может применяться для инсталляции систем домашнего кинотеатра. В перспективах DP способен укрепить свои позиции за счет популяризации формата 8K, который в будущем должен стать востребованным среди потребителей.

Что за разъем DisplayPort, как он выглядит и зачем применяется

Display Port кабель от интересного бренда

Периферия

Автор revenger На чтение 7 мин Обновлено 29 апреля, 2022

Разъем DisplayPort (DP) сегодня является популярным, часто используемым интерфейсом, который предназначен для подключения современной техники, телевизоров, мониторов. Этот прогрессивный, современный интерфейс позволяет получить соединения высокого качества, при подключении аудио либо видеотехники.

Однако, в большинстве случаев DisplayPort используется пользователями при необходимости подключить к домашнему ПК (десктопу) либо ноутбуку разнообразные дисплеи, мониторы либо домашние кинотеатры, телевизоры.

Благодаря использованию этого современного интерфейса, пользователь может осуществлять передачу цифрового материала, контента на сторонние устройства, сохраняя при этом высокое разрешение (до 8К).

Описание порта и сфера его применения

Сегодня большинство пользователей, чаще всего, используют DP в тех случаях, когда необходимо подсоединить к ПК современные модели мониторов.

Кроме того, этот порт прекрасно подойдет в тех случаях, когда необходимо подключить к десктопу телевизор. В некоторых случаях, DisplayPort (DP) активно используется при подключении акустики либо других медиаустройств.

Помимо графических материалов, этот порт способен осуществлять передачу на другие устройства также и звуковые дорожки, аудио материалы. Благодаря применению DP, пользователь может одновременно подсоединить к своему ПК больше одного монитора. Нужно заметить, что благодаря высокой пропускной способности портов, передача картинки на мониторы возможна в максимально допустимых на сегодняшний день разрешениях (2К, 4К).

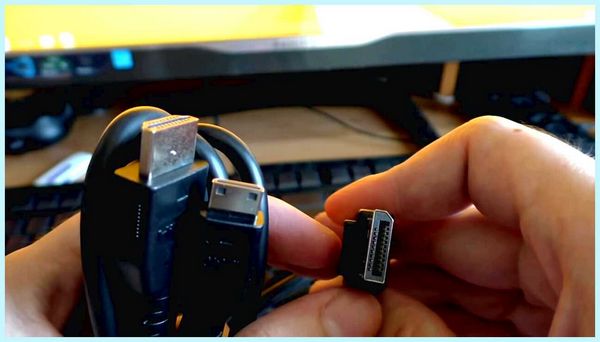

Каких видов разъемов DisplayPort бывают

Существует несколько разных видов разъемов, которыми оснащаются DisplayPort. Такие разъемы бывают:

Стандартными (полноразмерные). Как правило, таким интерфейсом оснащаются практически все современные модели телевизоров, персональных компьютеров, лэптопов. На сегодняшний день именно этот тип форм-фактора получил самое большое распространение и является наиболее используемым.
Мини DP. Является уменьшенной версией обычного дисплей порта. Разъемами такого типа часто оснащается портативная, мобильная техника. Например, портами мини DP часто оснащаются современные модели планшетов, нетбуков.

Не все разъемы типа мини DP оснащены специальными приспособлениями, элементами фиксации (блокировки). Однако на всех полноразмерных интерфейсах дисплей портов, такой элемент фиксации, как правило, присутствует.

Технические характеристики разъема

Особенностью дисплейпортов является невысокое напряжение их питания и низкие посторонние наводки. В сравнении с обыкновенным DVI, современные DP обладают гораздо лучшей пропускной способностью (примерно в два раза).

При этом нужно отметить, что мини версия дисплей порта по своим габаритам, приблизительно в десять раз меньше стандартного разъема типа DVI.

Не лишним будет упомянуть о том, что DisplayPort может одновременно передавать сигналы видео, а также аудио формата. Показатель пропускной способности у ранних моделей DP составлял 9Гбит/секунду. Показатель скорости передачи у новых моделей таких портов варьируется в пределах до 29 Гбит/сек.

На заметку! Общая длина кабеля DP, используемого для подключения к ПК и передачи сигнала, не должна превышать отметки в 15 м. При этом длинный кабель (15 м) способен обеспечивать передачу изображения в Full HD качестве. Чтобы получить максимальное разрешение передаваемого изображения, рекомендуется пользоваться небольшими кабелями DP (до 3 м).

Разъемы DP оснащаются 20 контактами и способны осуществлять передачу информационных потоков при помощи 4 каналов. Стоит отметить, что они дополнительно также оснащаются и так называемым техническим каналом (до 800 Мбит/сек). Максимально возможное разрешение для дисплей порта DP (версия 1.4) достигает 7680х4320.

Преимущества и недостатки порта

У дисплей портов (DP) есть как свои достоинства, так и некоторые недостатки. К достоинствам этого интерфейса следует отнести:

наличие специального разъема с опцией самоблокировки;
надежно шифрует данные;
совместим с дисплеями высокого разрешения;
подходит для одновременного подключения сразу нескольких мониторов;
наличие простой системы фиксации разъемов;
оснащен высокоскоростным, дополнительным вспомогательным каналом.

К недостаткам дисплей портов следует отнести то, что они не способны полноценно работать с слишком длинным кабелем (чтобы передавать изображение высокого качества и разрешения, рекомендуется использовать кабель не длиннее 3 метров).

Кроме того, сегодня даже не все современные устройства поддерживают работу и оснащаются этим разъемом.

Однако для подсоединения мультимедийной и прочей техники, которая не оснащена современным разъемом типа DisplayPort, можно использовать специальные переходники. Среди пользователей большим спросом пользуются специальные устройства – переходники с DP на такие разъемы как HDMI, либо на привычный, самый распространенный VGA.

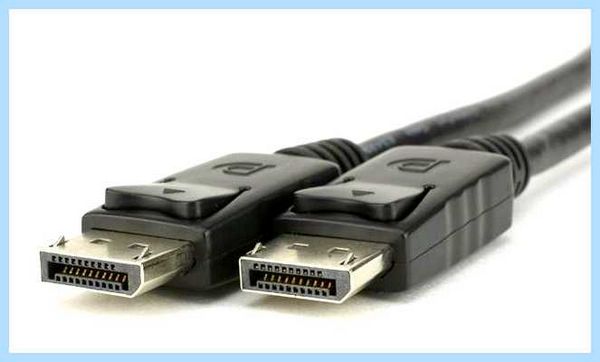

Критерии выбора кабеля DisplayPort

Все кабеля разного типа DP совместимы с устройствами, оснащенными дисплей портом. На совместимость и совместное применение не оказывает влияние версия используемого разъема интерфейса, а также уровень сертификации.

Поэтому при использовании любого кабеля DisplayPort, благодаря тому, что применяется одна базовая схема для подключения, весь предоставляемый этим интерфейсом функционал будет сохранен.

Какими критериями руководствоваться при выборе кабеля для displayport (DP)?

Во время подбора кабелей DP, нужно учитывать, что они могут обладать разным уровнем скорости передачи исходной информации. Всего дисплей порт может работать в 4 режимах передачи информации: HBR3, HBR2, HBR, а также RBR.

Существует несколько видов сертификатов (подобная сертификация не обязательна, а кабеля, которые ее прошли, оснащены соответствующей маркировкой), по которым можно определить пропускную скорость используемого кабеля. Согласно общепринятым нормам сертификации, кабеля используемые для подключения через дисплей порты, бывают:

Стандартными. Способны быстро передавать информацию. Скорость у HBR составляет до 10 Гбит/сек, а у HBR2 – не более 21,60 Гбит/сек.
Кабеля RBR. Отличаются невысокой скоростью передачи информации (не более 6,48 Гбит/сек.).
Кабеля DP8K. Способны передавать данные на большой скорости (не более 32,40 Гбит/секунду).

Кабель Cablexpert DisplayPort — HDMI или когда сгорел hdmi но есть displayport

Согласно стандарту DisplayPort, длина (имеется в виду ее максимальное значение) используемого кабеля для передачи данных не определяется.

Однако по стандартам, которые приняты для DisplayPort 1.2, для этого форм-фактора установлены минимальные требования согласно размеру и скорости передачи исходной информации (кабели длиной до 2 метров, должны поддерживать скорость на уровне до 21,6 Гбит/сек).

Общие требования и правила подключения

Новым и постепенно набирающим популярность среди пользователей, является интерфейс DisplayPort, который сегодня считается одним из главных конкурентов, современного и популярного разъема HDMI.

Благодаря использованию DP пользователь может провести одновременное подключение к своему ПК сразу нескольких мониторов. Кроме того, этот интерфейс способен поддерживать работу с передачей изображений с высоким разрешением (4К), а также видеофайлов в формате 3D.

Стоит отметить, что DP бывает двух типоразмеров – стандартным и мини. Схема подключения компьютера, ноутбука к мониторам, телевизору, либо другой видео, аудиотехнике такая же, как и при использовании обыкновенных HDMI кабелей.

Просто нужно одно устройство подключить к другому, используя для этого кабель DP. Если монитор либо телевизор не оснащен таким разъемом, а на нем присутствует только интерфейс типа HDMI, тогда в этом случае можно использовать соответствующий переходник DisplayPort –HDMI.

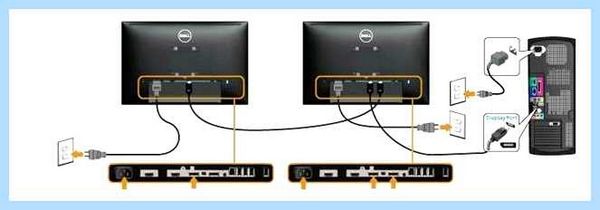

Через DP к компьютеру, последовательно можно подключить два разных монитора. Для этого нужно убедиться в том, что видеокарта, установленная на ПК, поддерживает работу с DP, а монитор совместим с многопоточной функцией передачи данных (MST DisplayPort).

Потом первый монитор необходимо подсоединить при помощи кабеля к DisplayPort , который размещен на ПК. Затем выход DP первого монитора, подключается при помощи кабеля к входу DisplayPort второго монитора.

На первом мониторе нужно активировать режим DisplayPort, а на втором, который является последним в цепочке подключения, его нужно наоборот деактивировать.

По сравнению с другими интерфейсами, DisplayPort только начинает набирать популярность среди пользователей. Сейчас он используется в основном для подключения современных, продвинутых ПК, к новым моделям мониторов, которые оснащены DP. Стоит отметить, что этим интерфейсом производители видеокарт оснащают большинство своей продукции, которая относится к флагманским моделям.

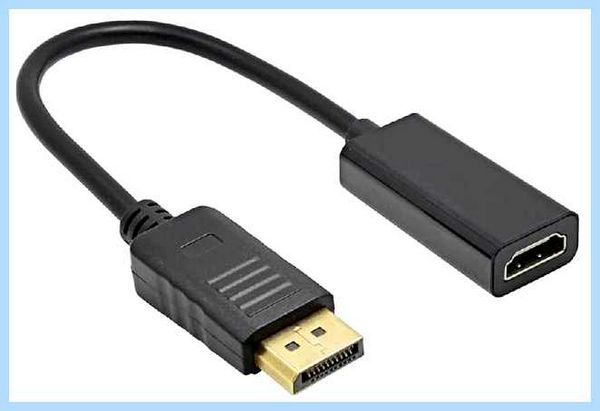

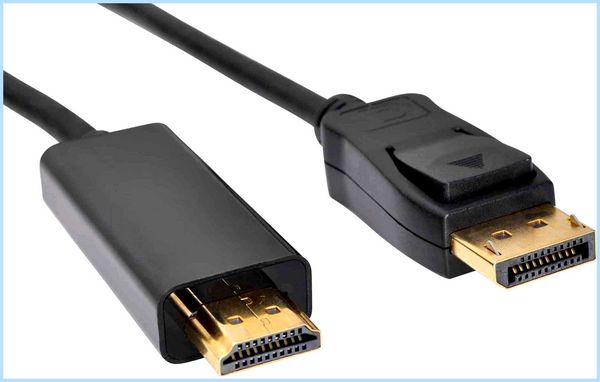

Переходник адаптер Display Port DP — HDMI. Поддерживает разрешение видео до 4k x 2k.

Кроме того, этот порт активно используется в тех случаях, когда возникает необходимость установки домашнего кинотеатра. Согласно утверждению некоторых экспертов, в будущем именно технология DisplayPort может стать преобладающей благодаря популяризации и использования стандарта передачи изображения в формате 8К.

Если увлекаетесь инвестициями, то рекомендую отличную статью про подсчёт комиссий и расходов на брокерских счетах.

Обзор переходников для передачи аналогового и цифрового сигнала: displayport, hdmi, vga, dvi

Периферия

Автор revenger На чтение 8 мин Обновлено 3 мая, 2022

Обзор переходников для передачи аналогового и цифрового сигнала: displayport, hdmi, vga, dvi.

Чтобы соединить между собой 2 несовместимых порта и иметь возможность, к примеру, воспроизводить картинку с ноутбука, TV-приставки на телевизор, инженеры разработали переходники. Приобрести их можно в магазинах техники за пару сотен рублей.

Казалось бы, чего сложного? Но не все не так просто, как может показаться потребителю на первый взгляд. Существует несколько вариантов переходников. И выбирать следует тот, который обеспечит нужное вам качество и подойдет по разъему в зависимости от типа устройства. А неправильно подобранный переходник – это выброшенные на ветер деньги. Рассмотрим каждый из вариантов подробно, чтобы избежать проблемы.

Что представляют собой данные переходники для передачи сигнала

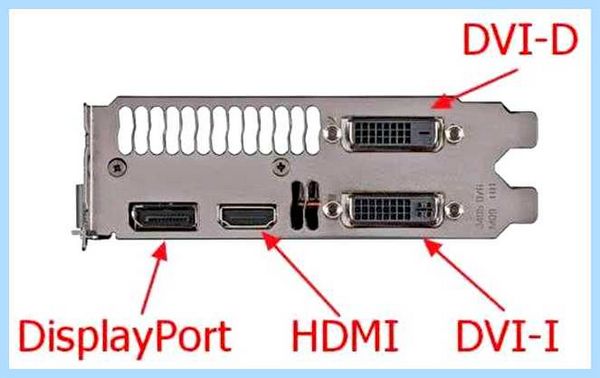

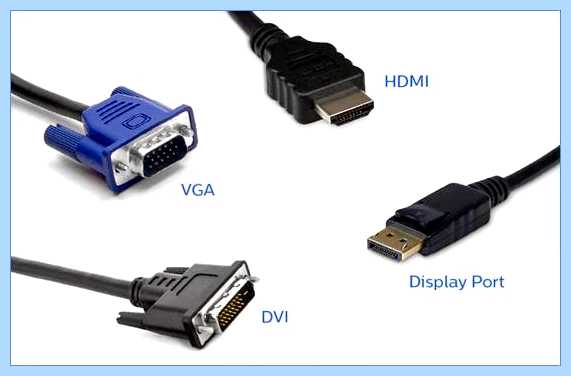

Displayport, hdmi, vga, dvi, mini displayport – это порты-элементы оборудования, которые используются для соединения двух и более единиц видео аппаратуры с помощью соединительных проводов. Данные кабели имеют на своих концах коннекторы, преобразующие сигнал.

Обратите внимание! Каждый разъем имеет свои технические параметры и характеристики, что объясняет наличие преимуществ и недостатков у каждого варианта. Поэтому при выборе переходника следует исходить из того, какое изображение и на каком расстоянии требуется вам передать.

Зачем нужны переходники

Переходники подобного типа имеют широкую область применения:

Присоединение старого проектора к ноутбуку, компьютеру и подобной технике для воспроизведения контента.
Присоединение проектора со старым разъемом к современному монитору. А также обратная ситуация.
Соединения двух мультимедийных устройств вместе.
Соединение мультимедийных устройств с мониторами, либо телевизионным оборудованием.

Обзор различных переходников

Стремительное развитие техники привело к тому, что с каждым десятилетием стали появляться новые виды видеоинтерфейсов, обеспечивающих более качественную передачу изображения на экран за счет конструкции провода и разъема. Рассмотрим каждый из представленных видов подробно, начиная с самых ранних вариантов, предложенных инженерами.

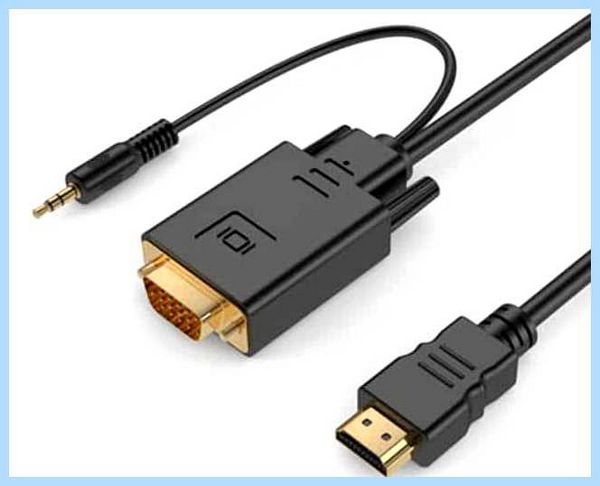

VGA

Это первый стандарт передачи данных, разработанный еще в 1987 году. Разъем имеет 15 характерных штырьков, которые подключают в соответствующий выход устройства.

VGA позволяет передать изображение на монитор с максимальным разрешением 1280 × 1024 пикселей, что в нынешнее время, учитывая наличие формата в 4K, является не очень актуальным.

Обратите внимание! С помощью переходника пользователь может передавать исключительно изображение. Для воспроизведения звука потребуется приобретение отдельных проводов.

быстрая передача изображения;
самая низкая цена на кабель-переходник;
гнездом для Vga оборудовано большая часть выпускаемых ноутбуков;
простая схема подключения, не требующая дополнительных устройств.

звук можно передавать только по отдельному проводу;
не все современные модели телевизором оборудованы гнездом для входа разъема;
1280 × 1024 пикселей – это максимальное расширение, которое доступно пользователям.

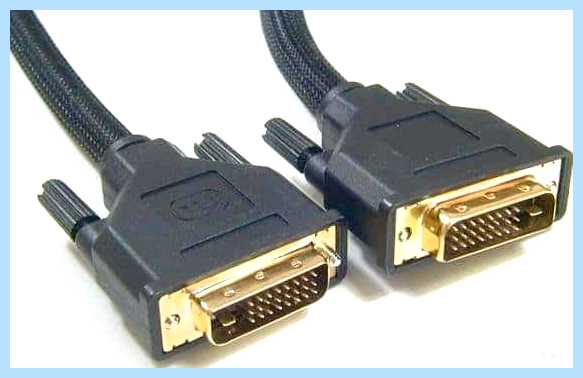

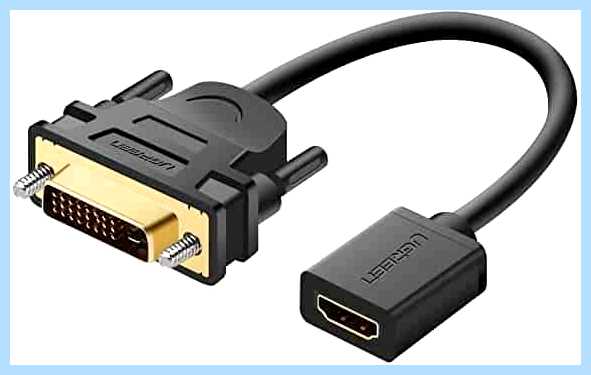

DVI

На смену VGA пришел новый цифровой интерфейс, использующий другие технологии для передачи сигнала через устройства. Количество контактов варьируется от 17 до 29. Чем их больше, тем лучше качество воспроизводимого контента, а также новее версия интерфейса.

DVI бывает нескольких типов, которые разрабатывались в разные промежутки времени:

Тип А – самый старый проводник для преобразования аналогового сигнала. Не поддерживаются ЖК-экранами. Характерная особенность – наличие 17 контактов.
Тип I – разъем позволяет выводить на экран 2 варианта сигнала: аналоговый и цифровой. Конструкция характеризуется наличием 18 первичных и 5 вспомогательных контактов. Есть специальное расширение, где разъем оборудован уже 24 основными контактами. Разъем позволяет выводить видео в формате 4K, что актуально для большинства моделей телевизоров сейчас.
Тип D – кабель для трансляции цифрового сигнала на экраны. Как и типа I, есть 2 варианта конструкции. Стандартный вариант предполагает наличие 18 основных контактов и 1 дополнительного контакта. Расширенный вариант включает уже 24 первичных контакта, а также 5 дополнительных, что позволяет транслировать видео в формате 4K.

Так как DVI работает по технологии современного цифрового интерфейса HDMI, часто пользователи не могут определиться, какой из вариантов выбрать. Чтобы взвесить все «за» и «против», рассмотрим преимущества и недостатки DVI.

передача изображения без искажений и потери качества;
поддерживает сразу несколько потоков, что позволяет присоединять одновременно несколько устройств;
наличие различных вариаций проводов, что позволяет подобрать разъем как для аналогового, так цифрового сигнала.

длина всех проводов – не более 10 метров. На больше дистанции сигнал не передается;
для трансляции звука потребуются дополнительные устройства.

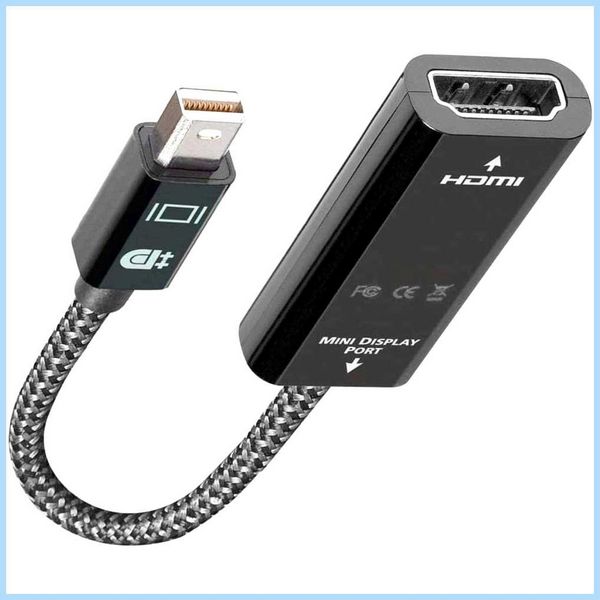

Displayport и Mini DisplayPort

Прогрессивный цифровой интерфейс, предназначенный для передачи видео- и аудиоконтента высокого качества, оснащен 20 контактами. Максимальная длина провода – 15 м. Длиннее варианты недоступны из-за конструкции преобразователя. Сигнал передаваться не будет.

Особенность конструкции – низкое напряжение. Максимальное разрешение Displayport равняется 7680 на 4320 точек, что позволяет просматривать видео даже в формате 8К.

Есть 2 разновидности переходника: полноразмерная версия провода и мини-вариант под названием – Mini DisplayPort. Характеристики у него такие же, а предназначен стандарт для портативных устройств, такие как планшеты, нетбуки и т.д.

Displayport имеет массу преимуществ, которые представлены ниже:

высокое качество воспроизводимого контента: изображение не искажается;
распространенность на рынке;
защита данных за счет шифрования;
возможность передавать аудиосигнал на большие расстояния;
совместимость с разными устройствами.

У интерфейса есть множество преимуществ, но нельзя при этом не упомянуть о недостатках. Они не существенны, но и забывать о них не стоит:

максимальная длина провода ограничена;
небольшая база моделей электротехники, которая оборудовано разъемом для переходника.

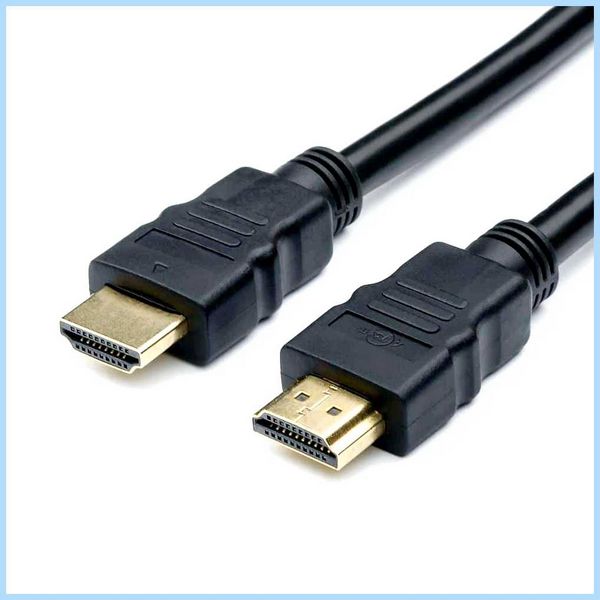

HDMI

Это новый цифровой интерфейс для быстрой и качественной передачи контента. Данным разъемом для переходника оборудованы многие телевизоры, игровые приставки, проекторы и т.д.

У цифрового интерфейса 19 контактов. Их количество не изменяется в зависимости от типа и версии HDMI

Цифровой интерфейс выпускается в нескольких версиях. Но актуальными из них являются только две – версии 2.0 или 2.1. Рассмотрим, почему внимания заслуживают именно они:

2.0 – поддержка формата 4K, передача осуществляется на высоких скоростях с минимум перепадов уровней, поддержка 3D, возможность транслировать качественный видео- и аудио-сигнал одновременно.
2.1 – отличительная особенность формата заключается в увеличение пропускной способности. А также был увеличен список устройств, которые поддерживают данный разъем.

Обратите внимание! На качество изображение влияет длина провода и его изоляция. Чем дальше расстояние, на которое нужно передать преобразованный сигнал, тем толще должен быть провод.

Существует классификация интерфейсов в зависимости от размеров разъема:

А – самый крупный разъем на рынке. Монтируется в ЖК-экраны, компьютеры, ноутбуки, проекторы.
С – на 1/3 компактнее, чем тип «А», поэтому применяется для передачи сигнала с таких экранов, как нетбуки, планшеты большого формата.
D – микро-разъем, используемый для передачи аудио- и видеоконтента у планшетов, а также некоторых моделей телефонов.

Преимущества популярного HDMI:

Распространенность, востребованность у многих устройств.
Выход для разъема встроен во многие устройства, начиная от ЖК-телевизоров и заканчивая смартфонами.
Не нужно использовать дополнительные устройства для передачи аудиоформатов;

Но есть и свои минусы:

Некоторые пользователи отмечают плохую совместимость разъема с разными устройствами, в результате чего изображение или аудио искажается.
Не передает качественный сигнал на длинные расстояния. Уже через 15 метров возможны какие-либо помехи в зависимости от того, какая изоляция у провода.

Как правильно использовать переходники

Чтобы подключить устройство, передающее сигнал, к монитору/телевизору, необходимо иметь на руках провод с соответствующими разъемами.

Обратите внимание! Применение кабеля возможно только тогда, когда сама техника оснащена функцией преобразования аналогового сигнала, а также его конвертацией.

Переходник присоединяется к конвертору, который обеспечивает нужное звуковое и визуальное сопровождение.
Вторым концом переходника usb, например, hdmi порт устройства соединяется с выходом монитора, где планируется воспроизводство визуальной и звуковой дорожки.

Если все подключить правильно, то никаких проблем в дальнейшем возникнуть не должно, а картинка воспроизведется в авто-режиме, то есть ничего настраивать, регулировать самостоятельно не придется.

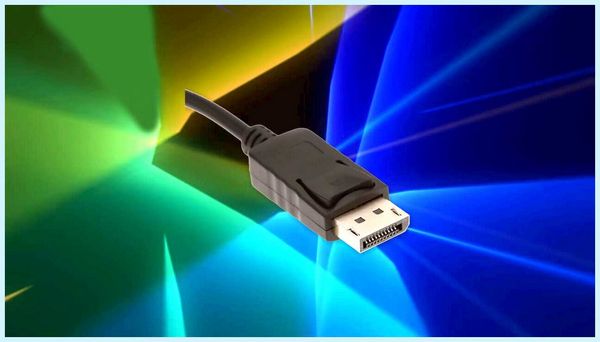

VGA, DVI, HDMI, DisplayPort – какой видеовыход лучше, чем отличаются:

Переходники подобного типа за счет широкой сферы применения будут оставаться актуальными еще долгое время, поэтому рассмотреть вопрос о том, как правильно их выбирать – это важно. Главное в этом деле не забыть проверить совместимость всех основных частей, разъемов. Если не знаете, в пользу какого переходника сделать выбор, то присмотритесь к классике hdmi.
