Дисковод, кстати, устанавливается в плату полностью идентичным образом. Но его IDE шлейф присоединяется в более короткий разъём (на предыдущей картинке он чёрного цвета, находится чуть выше синего). В остальном, включая SATA коннектор, подключение дисковода в материнскую плату идентично подсоединению жёсткого диска.

Как правильно подключить материнскую плату

Неопытному пользователю бывает сложно подключить материнскую плату. Обилие проводов, разъёмов, непонятные символы – всё это вызывает ряд вопросов. В данной статье будет подробно рассмотрен вопрос подключения к «материнке» всех остальных устройств, начиная блоком питания и заканчивая USB-штекерами от передней панели.

Подключение передней панели к материнской плате

На любом корпусе (системном блоке) присутствует передняя панель. Естественно, её тоже необходимо подключить к материнской плате, иначе компьютер не удастся даже включить. Помимо этого, на передней панели есть такие (либо близкие по назначению) устройства по управлению компьютером:

• кнопка подачи питания (запуска/отключения) компьютера (POWER SW) (см. как подключить к материнской плате кнопку запуска компьютера);
• кнопка перезагрузки компьютера (RESTART SW);
• индикаторы обращения к винчестеру (жёсткому диску; H.D.D.LED или HD LED);
• звуковые индикаторы (SPEAKER);
• мигающая лампочка на кнопках перезагрузки и включения компьютера (POWER LED +/-);
• USB-порты.

В некоторых случаях названия на штекерах и шлейфах могут отличаться. Вместо POWER SW (power switch – выключатель) может быть написано PWRBTN (power button – кнопка выключения), а RESTART SW (перезагрузка) обозначен как RESET (сброс). Это одни и те же названия, но производители иногда используют синонимичные английские сокращения. Искать соответствия нужно не буквально, а по смысловой нагрузке: PW – POWER, RES – RESET и т. д. Всё это – идентичные значения, написанные разными словами. То же самое можно встретить и на материнской плате.

Чтобы правильно подключить все провода и шлейфы, нужно тщательно изучить и перевести названия во избежание ошибочных действий. Ну или просто воспользоваться документацией по сборке компьютера. Там всё объясняется довольно разборчиво и до мелочей. Более того, указанная информация будет касаться именно конкретного случая и устройства, а не обобщенная.

Место на материнской плате, куда нужно присоединять данные штекеры, выглядит приблизительно так:

Помимо схемы с названиями имеются и цветовые обозначения, идентичные цветам на штекерах. Вызывать проблем данная процедура не должна. Чёрные крестики на рисунке являются «ключами». Они располагаются как на разъёме, так и на шлейфах, но могут иметь разные формы (в зависимости от производителя). Подключать стоит ключ к ключу, таким образом, не будет допущена ошибка при подсоединении устройств. Если обозначений нет или их трудно рассмотреть, можно попробовать подключать провода надписями «на себя». Также на разъёмах иногда имеются боковые фиксаторы. Они тоже могут выступить ориентиром при подключении.

Все штекеры подключаются до упора, но без применения силы. Обращайте внимание на направляющие элементы для правильного подключения устройств (срезы, блокирующие части, фиксаторы и т. д.).

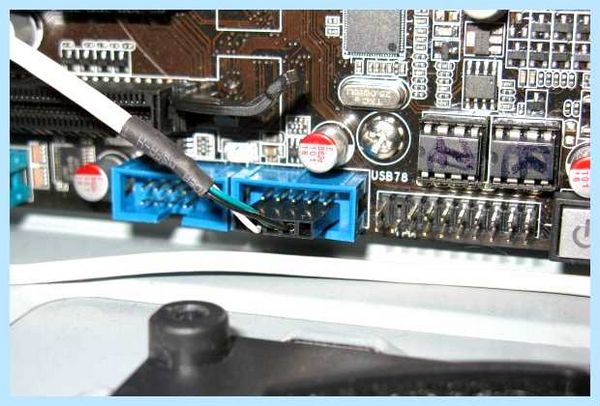

Кабели от USB-портов подключаются в соответствующие разъёмы. Они могут иметь названия F_USB1, USB1 или просто USB. Количество подобных разъёмов может варьироваться от модели системной платы, но зачастую, их как минимум 2.

Основные устройства при подключении к материнке

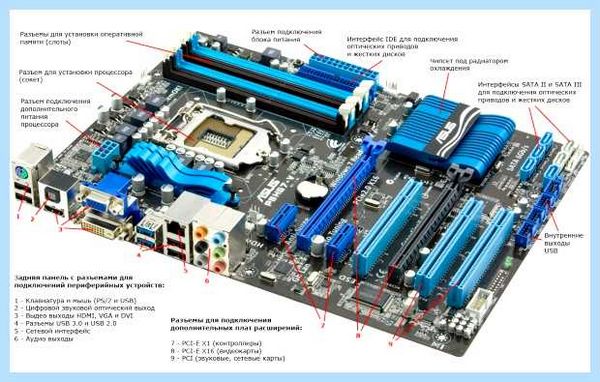

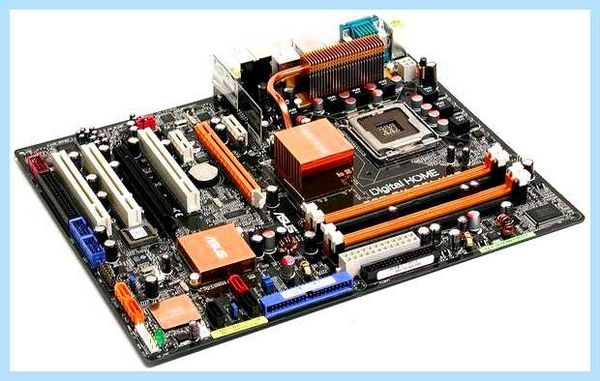

1. Закрепление материнской платы на корпусе. Обычно есть 4 стойки (иногда больше, но 4 будет достаточно), на которые и нужно закрепить материнскую плату болтами. С этой процедурой проблем возникнуть не может, т. к. главное и единственное условие – уметь пользоваться отвёрткой. Затягивать болты нужно плотно, но без прикладывания чрезмерных усилий, чтобы не сломать материнскую плату. Если устройство будет стабильно держаться в корпусе и не «ездить», этого более чем достаточно.

Стойки нужны, чтобы отделить материнскую плату от корпуса: они защищают её от замыкания, способствуют дополнительному охлаждению и т. п.

2. Питание. Первым делом, касательно устройств, следует подключить блок питания. Его установка на корпусе не вызывает проблем. Так как множество оставшихся кабелей будут подключаться к другим устройствам, помимо самой материнской платы. Это обеспечит беспрепятственный доступ к присоединению остальных устройств.

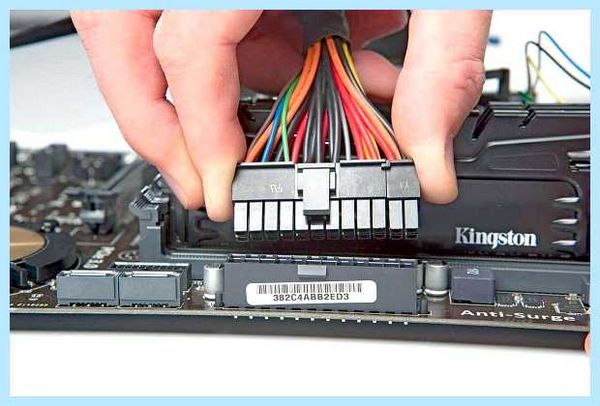

Подключить блок питания следует коннектором на 24 контакта (иногда 20). Перепутать его с другими шлейфами не получится (он такой один). Выглядит этот коннектор следующим образом:

Гнездо для блока питания обычно находится на краю материнской платы. Перепутать его невозможно – это единственный разъём такой ширины на два ряда. Никакое другое устройство подключить туда не получится. При подсоединении следует делать это аккуратно, слегка надавливая – до щелчка, чтобы защёлка на разъёме и шлейфе совпадали. Таким же образом закрепляются остальные шлейфы, имеющие фиксаторы.

Все остальные шлейфы от блока питания полностью отличаются друг от друга, поэтому не возникнет вопросов, какой именно кабель к какому устройству предназначается. Если сомневаетесь, ищите направляющие элементы и обозначения. Или воспользуйтесь документацией к приобретённому блоку питания/материнской плате.

Ни в коем случае не подсоединяйте шлейф на 20 контактов в разъём на 24 контакта и наоборот. Это вызовет необратимые повреждения, ремонт которых будет стоить очень дорого. Правило номер один – всегда проверяйте, подойдёт ли конкретный блок питания к используемой модели материнской платы перед покупкой. Это касается любых других устройств, кроме USB 3.0.

3. Винчестер. Шлейф от жёсткого диска бывает широким и не очень. Всё зависит от штекера. Различают две разновидности: IDE и SATA.

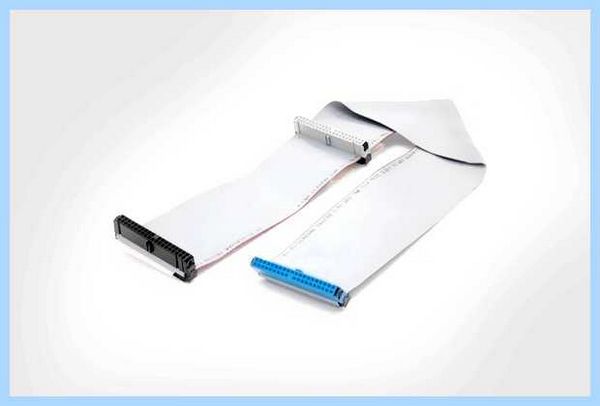

Выглядит IDE шлейф следующим образом:

Чёрный разъём (слева) вставляется в жёсткий диск, а синий (справа) – в материнскую плату. Вот так выглядит место на материнской плате, куда нужно вставлять IDE штекер от шлейфа (синий разъём, между двумя чёрными сверху и снизу).

Касательно SATA шлейфа, он размером значительно меньше и вставляется в разъём с обозначением «SATA1», «SATA3» и т. д. Обозначения могут быть любыми, но всегда содержат в себе ключевое слово SATA. Всё зависит от модели материнской платы.

Дисковод, кстати, устанавливается в плату полностью идентичным образом. Но его IDE шлейф присоединяется в более короткий разъём (на предыдущей картинке он чёрного цвета, находится чуть выше синего). В остальном, включая SATA коннектор, подключение дисковода в материнскую плату идентично подсоединению жёсткого диска.

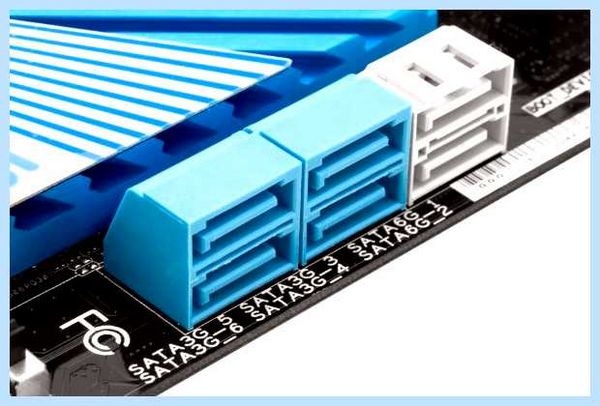

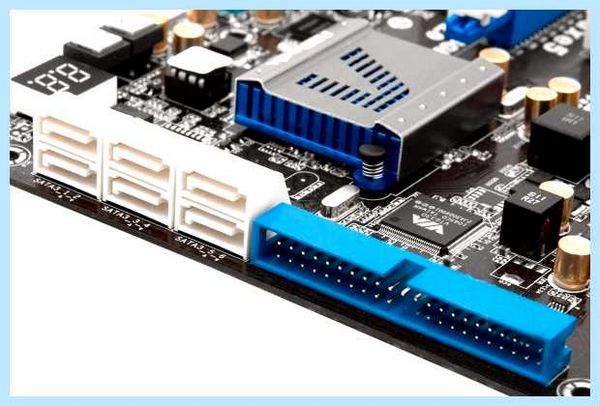

SATA разъём на «материнке» выглядит так:

Это лишь пример, так как подобные разъёмы могут быть разной формы (вертикальные, горизонтальные) и располагаться в разных частях материнских плат.

Также нужно подключить коннектор от блока питания, учитывая направляющие элементы. Проблем с этим, обычно, не возникает. На этом подключение винчестера к материнской плате окончено.

4. Видеокарта. Подключение видеокарты к материнской плате – совершенно не сложный процесс, но с конкретными хитростями, знать которые нужно, чтобы не сломать фиксаторы. На большинстве материнских плат есть зажимы на подобии таких:

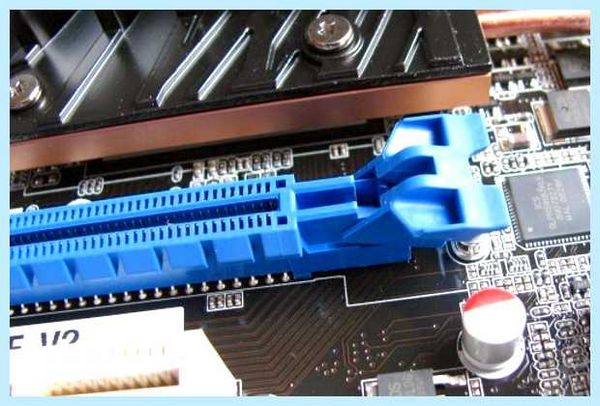

Они полностью идентичны фиксаторам на оперативной памяти. Но иногда бывают не совсем очевидные фиксаторы, знать о существовании и принципах работы которых нужно каждому пользователю. Прежде чем подключать видеокарту, внимательно изучите работу фиксаторов. При необходимости отсоединить (или присоединить, если зажимы механического типа) устройство могут возникнуть проблемы.

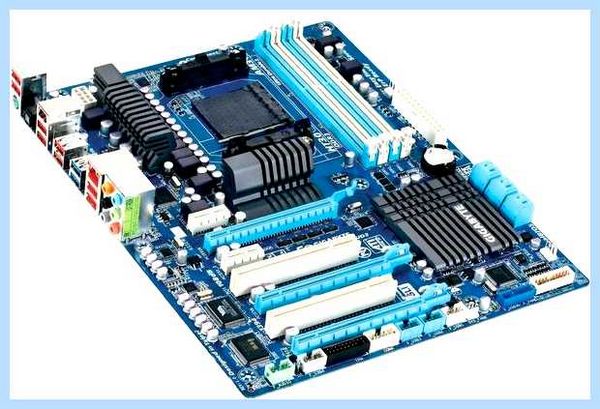

Сам разъём для видеокарты изображен под цифрой 8:

Вертикальный разъём синего цвета и есть то место, куда вставляется видеокарта. Выпирающий снизу кусочек – стандартный фиксатор. Ошибиться невозможно, так как вставить видеокарту неправильной стороной не получится из-за направляющего среза на разъёме.

Подключение современной китайской материнской платы .

Далее к видеокарте подключается (для подавляющего большинства современных моделей) дополнительный источник питания в виде кабеля от блока питания. Зачастую, это коннектор с 4 контактами, но бывают и 2 провода по 2 контакта или 1 провод, но на 8 контактов. Всё зависит от модели и производителя как видеокарты, так и блока питания. В конце с наружной стороны системного блока подсоединяется кабель от монитора – видеокарта полностью готова к пользованию.

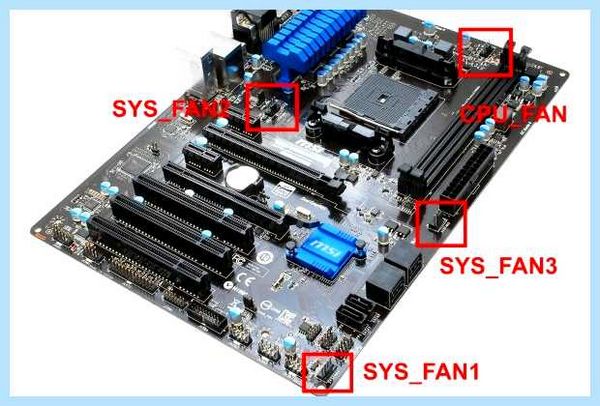

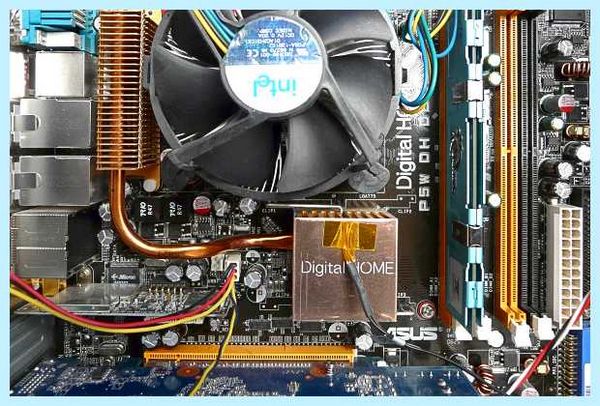

5. Корпусные вентиляторы (кулеры). Для подключения данных устройств достаточно закрепить их болтами в надлежащих местах (выбираются индивидуально или следуя документации) и подключить к материнской плате:

• CPU_FAN (CPU – центральный процессор; FAN – вентилятор). Гнездо предназначено для подключения кулера на процессор. Не пытайтесь подсоединить в него шлейф на 4 контакта, если отверстий под них только 3 и наоборот, лучше приобретите подходящий для данного разъёма вентилятор. При неправильном подключении кулер может быстро перегореть или перестать работать, а это грозит перегревом и поломкой центрального процессора. Который, кстати, является самым дорогим устройством в компьютере.
• SYS_FAN (system fan – системный вентилятор). Гнездо создано для всех остальных вентиляторов в корпусе. Кулеры на выдув и прочее охлаждение в системном блоке стоит подключать именно в этот тип разъёмов (последовательность не имеет никакого значения, можно подключать в любой из них). Обычно таких разъёмов несколько, в зависимости от модели материнской платы (SYS_FAN1/2/3 и т. д.). Все они подписаны на «материнке», найти не составит труда.

Видео-инструкция о том, как подключить материнскую плату

В следующем видео в мельчайших подробностях рассматривается подключение материнской платы, объясняются значения шлейфов и разбирается множество дополнительной информации.

Главное в подключении материнской платы – понимание обозначений, ориентир по направляющим элементам (подсказки; отсутствие контакта, разрез в гнезде, ложный «пин» в штекере и т. д.) и аккуратное подсоединение. Если следовать этим правилам, то в следующий раз не понадобится никакая помощь в подключении «материнки» – настолько всё легко и просто.

F панель материнской платы

Металлическая Размер: 120x20x13мм Толщина: 0,5 мм Закрывают не используемые порты расширения материнской платы компьютера.

Корпус Металлический USB3.0 + Type-C передняя панель в компьютерный корпус ПК в отсек 3.5 дюймов

1419.00 руб.
1290.00 руб.

Передняя панель ПК для USB микрофона и наушников

1419.00 руб.
1290.00 руб.

Плата расширения bracket на заднюю панель корпуса системного блока в ассортименте.

1089.00 руб.

Плата расширения bracket на заднюю панель корпуса системного блока в ассортименте.

1089.00 руб.

Подключение разъемов передней панели компьютера front panel usb 2.0 + ac97 / 3pn6300 / Computer USB Audio Panel Connector Assembly 2CRIS119200-5

Монтажная планка (Bracket) вывода для 2х портов в мат. плату подключаются через 1 кабель

Вывод с материнской платы в лицевой 5 дюймовый отсек 4-х USB портов USB3.0 -2шт, USB2.0 -2шт,

12В 1хMolex 4pin + 3x3pin. Регулятор скорости вращения вентилятора охлаждения для компьютера ПК

Планка на заднюю панель корпуса для вывода с материнской платы портов

Монтажная планка с 2 портами USB 2.0 + 1 Порт FireWire IEEE 1394 — с четырьмя контактами (4p или 4 pin) + 1 Port eSATA

Планку портов с разъемом eSATA можно подключить к материнской плете, для вывода портов eSATA наружу

Плата расширения bracket на заднюю панель корпуса системного блока в ассортименте.

BВнешние разъемы / 4 pin USB type A male/ 7 pin e-SATA male/ 4 pin DIN power connector female / Speed Dragon SD-SUPEM1-B2-01

Монтажная планка с 2 портами USB 2.0 + Порт FireWire IEEE 1394 — с четырьмя контактами (4p или 4 pin)

Заглушки для плат расширения, для компьютерных корпусов ( системного блока )

low profile Длинна планки 80mm. Планка расширения USB 2.0 — 2 порта Af

для подключения коннекторов от материнской платы к разъёмам F-panel корпуса компьютера системного блока

Подключить к материнской плате, для вывода портов USB + Gameport MIDI-port

Планка портов Переходник питания на заднюю панель корпуса Molex — RCA DC 5v

Монтажная планка (Bracket) можно подключить к материнской плате, для вывода портов eSATA наружу, кабели 30см

Как подключить провода к f-панели на материнской плате

чтение карт памяти SD, CF, MS, xD, порт UBS2.0, индикаторы работы, подключение в колодку USB2.0

Bracket Внутренний переходник планка Для ПК PC, системного блока, сервера. Длинна кабеля 30см коннектор IDC 10pin

Планку портов в корпус можно подключить к материнской плете, для вывода портов Game-port наружу

Как подключить к материнской плате переднюю панель

2 порта USB2.0, 2x minijack для выхода на наушники и входа для микрофона, OEM

Универсальная, подходит к большинству компьютерных корпусов.

для вывода с разъёма материнской платы MB на заднюю панель системного блока ПК, компьютера, разъёма RS232 COM порт

Планку портов в корпус можно подключить к материнской плате, для вывода портов USB наружу

Монтажная планка с коммуникационными портами 2 портами USB 2.0 + 1 FireWire (IEEE1394) 6pin, распайка, рапиновка

Планка расширения 2 x USB 2. 0 Type A «мама» Монтажная планка (Bracket) устанавливается на заднюю стенку корпуса компьютера

Front Panel Audio AC97 с разъема материнской платы на переднюю front pfnel панель корпуса системного блока с аудио разъемами

В ассортименте крышка для корпуса компьютера системного блока PC

Универсальная 3.5 дюйма. Подходит для большенства компьютерных корпусов

В ассортименте. Универсальная 5.25 дюймов. для передних лицевых панелей корпусов компьютера ПК PC

Планку портов в корпус ПК можно подключить к материнской плете, для вывода портов COM DB-9 + COM DB-25 pinout наружу

Монтажная планка с коммуникационными портами для подключения к материнской плате распиновка распайка

Короткая! Мини Заглушки для плат расширения, для компьютерных корпусов ( системного блока )

Планка для корпуса 2 COM порта RS232 9M вывод с материнской платы

Для сборки ПК винты для видеокарты, крепление жесткого диска, винты для материнской платы. Комплект стандартных винтов и стоек для сборки ПК, на один компьютер, 26шт

Полноразмерная 12см, стальная, крепится винтами разъема VGA, OEM

В ассортименте. Вывод с материнской платы 1х разъем композитный RCA jack (Тюлпан) + компонентный аналоговый 1Х разъем Svideo

Заглушка портов 1U ввода и вывода для компьютерного корпуса ( системного блока )

В ассортименте. Универсальная пластмассовая 5.25 дюймов. Заглушка для 5.25 отсека

В ассортименте Порты с индикацией 4 светодиода на заднюю панель системного блока, компьютера, сервера и т. д.

Оригинал! для соединения 2-х портов USB2.0, с колодки на матплату на аналогичную колодку плюс наборные контакты, длина 50см, OEM

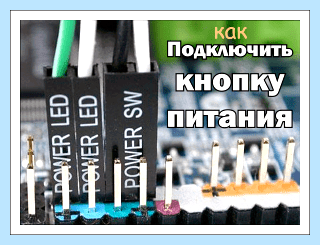

Как подключить кнопку включения к материнской плате

Ну вот, комплектующие в сборе, осталось приладить одно к другому и… здравствуй, новый компьютер! Если с подключением процессора, памяти, видеокарты сложностей обычно не возникает, то мелкие проводки, соединяющие контакты материнской платы с элементами на корпусе системного блока, вынуждают долго чесать затылок: какой из них куда ведет?

Штырьковые контакты кнопок, индикаторов, системного динамика и разъемов аудио выглядят одинаково, а каждый производитель материнских плат размещает их на своих изделиях по-разному. Сегодня речь пойдет о том, как правильно подключить кнопку включения компьютера к материнской плате и ничего не сжечь.

Передняя панель

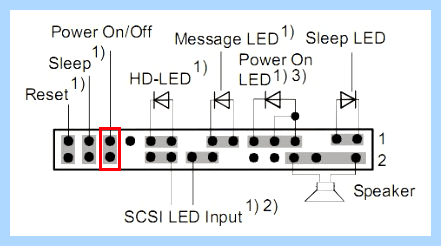

Область расположения кнопок включения (power) и перезагрузки (reset), а также индикаторов питания, активности диска, сна и некоторых других на системном блоке называется передней панелью – front panel. На материнской плате ей соответствует контактная группа f_panel.

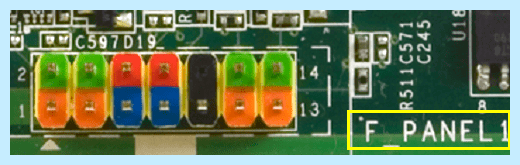

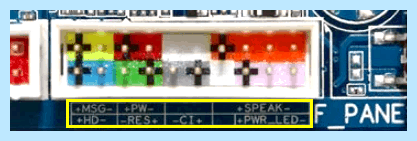

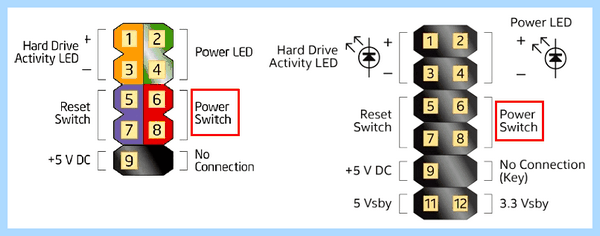

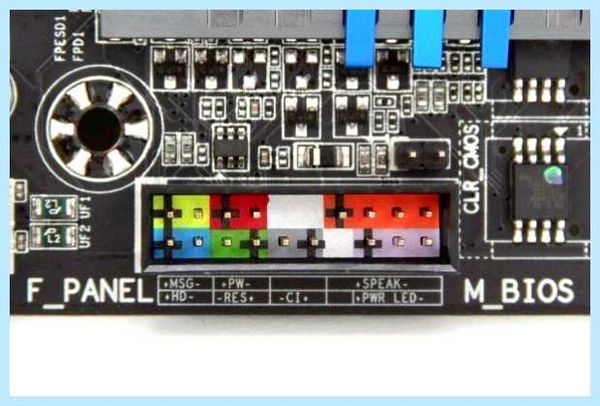

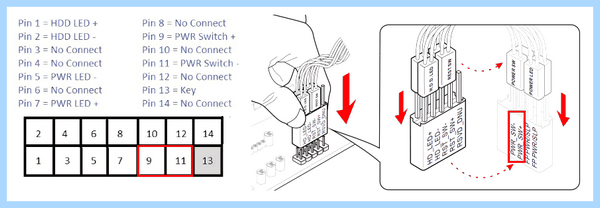

F_panel может выглядеть как на фото, где каждый контакт окрашен определенным цветом, а может быть однотонной. Количество и расположение штырьков на ней тоже неодинаково, поэтому схема подключения передней панели для материнских плат, например, Asus, не подойдет к платам Gigabyte и наоборот.

На некоторых моделях материнок контакты передней панели подписаны, что очень облегчает процесс сборки системного блока.

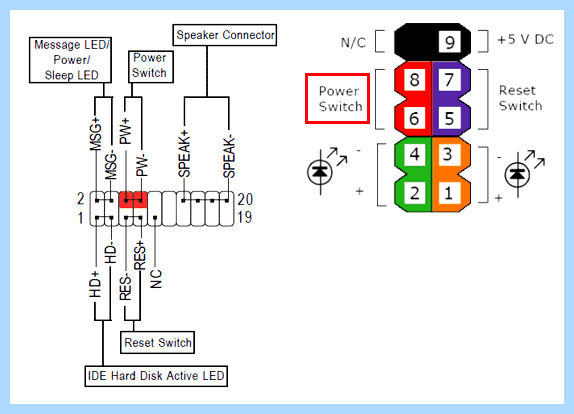

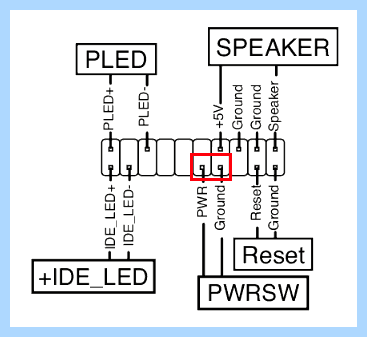

Но чаще всего они просто отмечены порядковыми номерами, как на первой фотографии. В таком случае без инструкции не обойтись.

Кнопка включения (power)

От кнопки включения на передней панели системного блока отходит 2 проводка, которые заканчиваются прямоугольным коннектором с двумя отверстиями и надписью «POWER SW» (Power switch). Не путайте его с коннектором «POWER LED», последний предназначен для подключения индикатора питания компьютера.

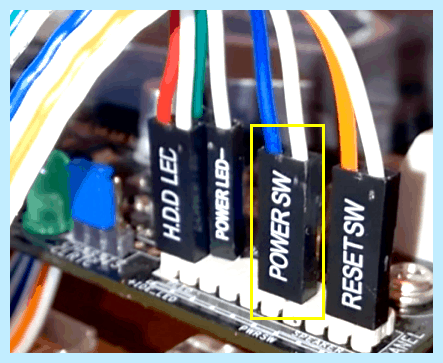

Коннектор «POWER SW» соединяется с парой контактов на f_panel, которые на схеме подключения подписаны точно так же. На некоторых схемах Power switch обозначается как PSW, PWR, PWR BTN, PWRSW или ON/OF.

Контакты передней панели имеют полярность, то есть один из пары проводников подключается к выводу «+», а второй – к «-». Разъем Power switch тоже имеет минус и плюс, однако он может быть подсоединен к материнской плате любой стороной, поскольку работает на замыкание/размыкание цепи.

А что произойдет с компьютером, если по ошибке подключить кнопку включения к другому разъему, например, индикаторов или системного динамика? Ничего страшного – он просто не запустится, поскольку цепь включения, которая замыкается нажатием кнопки, так и останется разомкнутой.

Точно так же не стоит опасаться проблем, если вы ошибетесь с подключением других элементов фронтальной панели. Неправильно подсоединенный элемент просто не заработает.

Как подключить кнопку питания на платах разных марок

Asus

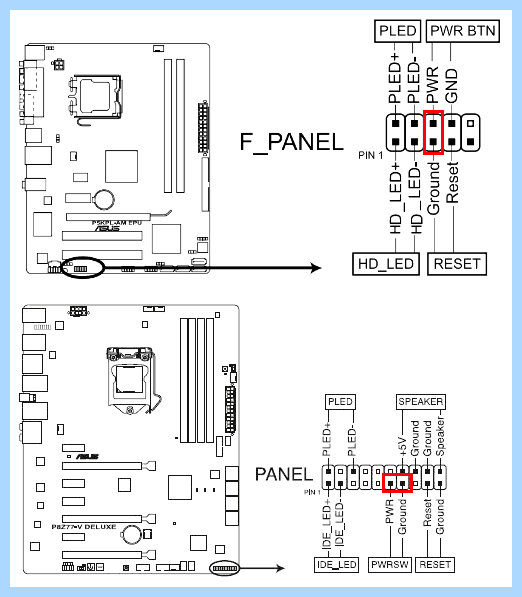

• На платах Asus с 10-штырьковым разъемом передней панели контакты PWR BTN находятся посередине (pin 5 и 6).
• На платах с 20-контактным разъемом они расположены на 11 и 13 пинах.

AsRock

Разные модели материнок AsRock имеют разное расположение контактов Power switch. Например:

• На 10-пиновом разъеме: pin 5 и 6 или pin 6 и 8.
• На 20-пиновом разъеме: pin 6 и 8.

Gigabyte

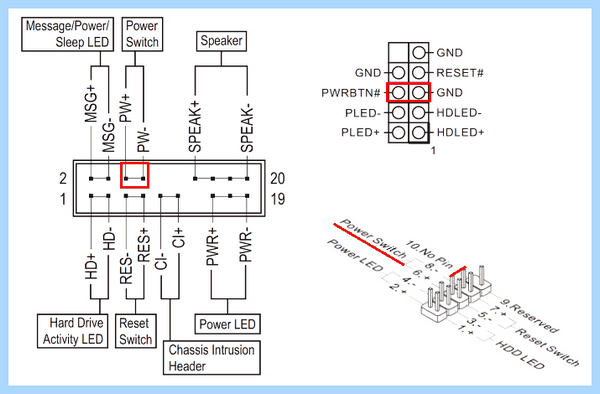

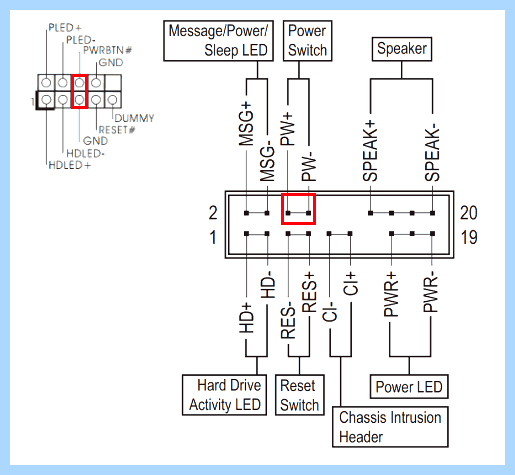

У Gigabyte разъемы фронтальной панели чаще всего имеют 20 контактов. На Power switch приходится pin 6 и 8.

Biostar

Материнские платы Biostar не слишком распространены в нашей стране, но чаще встречаются модели со следующим расположением пинов PWRSW:

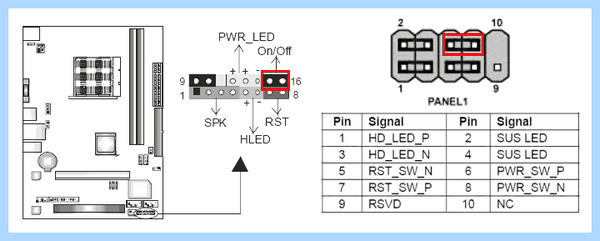

• На 16- и 24-штырьковых разъемах — 14 и 16 pin или 15 и 16 pin, если отсчет контактов ведется по горизонтальным рядам.
• На 10-штырьковом разъеме – 6 и 8 pin.

MSI

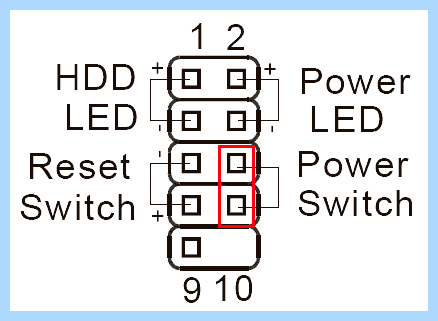

На платах MSI разъем f_panel имеет 10 контактов, пины Power switch обозначены порядковыми номерами 6 и 8.

Fujitsu Siemens

На 30-контактной фронт-панели Fujitsu Siemens пины Power On/Of занимают 25 и 26 место. Обратите внимание, отсчет контактов на этой плате ведется справа налево.

Foxconn

• На 20-штырьковой контактной группе материнских плат Foxconn на Power switch приходятся контакты 6 и 8.
• На 10-штырьковой группе – также 6 и 8.

Epox

На продуктах марки Epox с 20-контактным разъемом передней панели кнопка Power подключается через пины 11 и 13.

Intel

Еще одна экзотическая марка материнских плат – Intel, выпускается с 10- и 12-контактными группами f_panel. Кнопка включения заведена на пины 6 и 8.

Lenovo

• На моделях материнских плат Lenovo с 14-пиновым разъемом передней панели кнопка включения подключается к контактам 9 и 11.
• На моделях с 10-ю контактами для Power switch отведены пины 6 и 8.

Здесь собраны только самые распространенные варианты подключения кнопки Power к материнским платам стационарных компьютеров. Если вам не подошел ни один из них, «скормите» поисковой системе запрос: «модель_вашей_платы front panel connection» и смотрите найденные картинки. Скорее всего, ответ найдется очень быстро.
