Как подключить юсб к материнке
Как известно, на материнской плате компьютера находится множество самых разнообразных разъемов для подключения периферийных и встроенных комплектующих. Среди всех портов присутствуют USB 2.0 и USB 3.0, которые выполняют роль подачи сигнала и питания от встроенных разъемов. Эти две версии различаются не только техническими характеристиками, но и видом портов на системной плате. В сегодняшней статье мы бы хотели разобрать их более детально.
Распиновка разъемов USB 2.0 и USB 3.0 на материнской плате
К сожалению, нет единого обозначения всех ножек и контактов разъемов, поскольку технология их производства не является стандартизированной. Вследствие этого на каждой модели материнской платы соотношение может быть разным. На изображении ниже вы видите схематическую распиновку USB-штекера с цветным обозначением каждого контакта. Именно от этих условных знаков мы и будем отталкиваться при дальнейшем разборе разъемов на материнке.

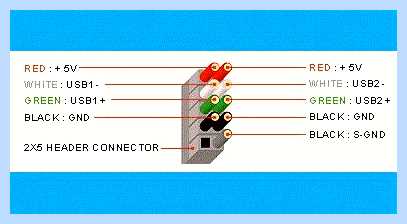

USB 2.0
Начнем с более распространенного USB 2.0. Еще не все производители комплектующих устанавливают в свои платы новые разъемы USB 3.0 или 3.1, однако несколько входов старой версии 2.0 на борту обязательно имеется. Распиновка выглядит несложно, ведь состоит элемент всего из десяти проводков или металлических ножек. Обратите внимание на иллюстрацию ниже. Там находится условное обозначение всех этих контактов.
Теперь давайте по очереди разберемся с каждым из них, чтобы у начинающих пользователей не возникло трудностей с пониманием обозначений:
- 1 и 2. Обозначаются красным цветом и имеют названия 5V,VCC или Power. Отвечают за подачу питания;
- 3 и 4. Выделены белым цветом и практически везде указываются как D- — контакты для передачи данных с негативным зарядом;
- 5 и 6. Зеленый цвет, символическое название D+ — контакты передачи данных с положительным зарядом;
- 7, 8 и 10. Обычно черным цветом выделяется земля, а название на контакте соответствует GND.
Вы могли заметить отсутствие девятого контакта. Его нет, поскольку это место выполняет роль ключа для понятия правильного подключения проводов к разъему.
После ознакомления с соответствием всех контактов вам остается только подключить к ним провода, учитывая все показанные маркировки. При этом обязательно следует соблюдать полярность, ведь не зря она тоже указывается в схематических рисунках.
USB 3.0
Тип разъемов USB 3.0 современнее, и все более-менее новые материнские платы имеют несколько таких встроенных портов, которые тоже подключаются через специально отведенные для этого контакты. Строение этого порта более сложное, поскольку версия 3.0 обладает более совершенными техническими характеристиками и поддерживает новые технологии.
Выше вы увидели схематическую распиновку разъема 3.0, осталось только разобрать все контакты в текстовом варианте:
- 2. Новый контакт, отвечающий за идентификацию, обычно показывается серым цветом и имеет символическое название ID;
- 1 и 4. IntA_P2_D+ и IntA_P1_D+ соответственно. Уже знакомые пины для передачи данных с положительным зарядом;
- 3 и 6. IntA_P2_D- и IntA_P1_D-. Выделенные белым цветом провода передачи данных с негативным зарядом;
- 5 и 8. Земля, как обычно, обозначается серым цветом и пишется GND;
- 7 и 10. Еще одни контакты со знаком «плюс» для передачи данных через TX. 7 имеет название IntA_P2_SSTX+, а номер 10 — IntA_P1_SSTX+;
- 9 и 12. То же самое, но со знаком «минус» и обозначениями IntA_P2_SSTX- и IntA_P1_SSTX-;
- 11 и 14. Земля;
- 13 и 16. Получение данных RX с положительным зарядом и названием IntA_P2_SSRX+ и IntA_P1_SSRX+;
- 15 и 18. RX cо знаком «минус». Названия — IntA_P2_SSRX- и IntA_P1_SSRX-;
- 17 и 20. Отмечены красным цветом и отвечают за подачу питания. Имеют символическое обозначение Vbus.
Как и в случае с предыдущим разъемом, один контакт отсутствует, и это пустое место выступает в роли ключа. В данном варианте нет номера девятнадцать. Кроме этого, вы могли заметить добавление новых контактов на передачу данных RX и TX. Данная пара используется при вывода и вводе информации по последовательному интерфейсу и сейчас является стандартом в подобных схемах.
Читайте также: Процессор intel core i7 3632qm характеристики
Переходник с USB 2.0 на 3.0
Выше вы были ознакомлены с распиновкой всех контактов и детальным описанием каждого из них. Теперь мы хотим представить небольшую схематическую иллюстрацию тем пользователям, кто заинтересован в подключении или создании переходника с USB 2.0 на 3.0. Мы не будем детально расписывать принцип создания такой цепи, поскольку это является темой отдельной статьи однако указанное ниже изображение станет наглядным пособием и поможет опытным электрикам в создании новой схемы соединения.
В рамках этого материала мы детально рассмотрели распиновку разъема USB на материнской плате. Если же вы заинтересованы в подобном разборе других компьютерных составляющих, советуем прочитать отдельные наши статьи по следующим ссылкам.
Отблагодарите автора, поделитесь статьей в социальных сетях.
Автор статьи: Шилин Алексей
Aprenda a plugar os cabos do frontal do gabinete na placa-mãe com a INFOTURBO
Всем привет! В этой статье я наглядно покажу как правильно подключать кнопки (POWER, RESET) и устройства передней панели (F_PANEL, F_AUDIO и F_USB). Дело не хитрое, но стоит Вашего внимания.
В начале пару советов:
Разберу наглядно данное дело на старенькой материнской плате от фирмы Gigabyte модель GA-945GCM-S2C. Сразу скажу — Схемы подключения рисовал исключительно для данной статьи и на конкретном примере, цвета проводов у Вас будут отличаться. Главное понять и смысл подключения и воплотить (проверить) на своём ПК.
How to Connect the USB Front Panel to Your Motherboard
На этой картинке отображены разъёмы материнской платы для подключения коннекторов.
В основном (бывают исключения) под разъёмами мелким шрифтом написаны порядок подключения коннекторов и полярность. В моём случае указано:
PWR_LED (три разъемчика) — индикация включенного компьютера;
+PW- (PWRSW) — кнопка включения питания ПК;
-RES+ (RESET) — кнопка для перезагрузки ПК;
+HD- (IDE_LED, HDD_LED) — светодиод обращения к жесткому диску;
+SPEAK- (SPEAKER) — тот самый сигнал(ы), который издаёт компьютер при включении, если обнаружена ошибка.
Читайте также: Видео грабер с экрана
Коннекторы выглядят так (см. скрины)
К каждому коннектрору подходят два провода:
POWER LED (зеленый, белый);
H.D.D. LED (желтый, белый);
POWER SW (черный, белый);
RESET SW (оранжевый, белый);
SPEAKER (черный, красный).
В данном случае белые это минус «-» или Ground (земля) , а цветные «+». У коннектора SPEAKER (черный, красный) — чёрный «+», а красный «-«. Чтобы определить полярность коннекторов, достаточно его перевернуть на тыльную сторону — видим на против одного проводка маленький чёрный треугольник — это «+».

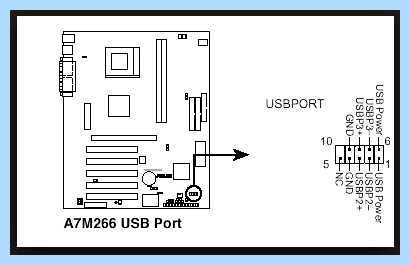

Переходим к следующему этапу, подключение передних дополнительных USB — разъёмов и картридера в разъёмы F_USB2 и F_USB1 (разницы нет, но лучше начинать по порядку). Если уже коннектор «спаянный», т.е. все проводки собраны в одну колодку — процесс значительно упрощается.
Просто подключаем этот «большой» коннектор состоящий из: восьми проводков, одного пустого и одного запаянного разъёма (всего десять) таким образом, чтобы ПУСТОЙ разъемчик совпал с ЗАПАЯННЫМ гнездом в коннекторе. (см. скрины)
А, вот если у Вас пучок проводов как на картинке — нарисую наглядную схемку:)
Здесь мы видим: POWER (Питание — 2 шт.), GND (Ground — «земля» 2шт.), D3+ (плюс), D3- (минус) на один порт usb и D2+ (плюс), D2- (минус) на другой порт. Как Вы уже догадались, два коннектора POWER идентичны и их можно менять местами между собой, так же как и GND. Главное не перепутать местами POWER и GND.
Так теперь осталось разобраться с подключением F_AUDIO разъемов для микрофона и наушников.
Опять же, если Вам повезло и от передней панели идёт большая колодка с 10-ью гнездами, просто вставляем (тут точно не ошибетесь). У меня случай поинтереснее. ) А, именно такие коннекторы: SPK R (выход правого канала на переднюю панель), SPK L (выход левого канала на переднюю панель), MIC (выход микрофона на переднюю панель) и GND.
Вот и всё подключено. Спасибо за внимание, удачи.
Если у Вас отличаются провода, названия коннекторов (колодок) и тд. и тп. не ленитесь, скачайте с официального сайта производителя Вашей материнской платы мануал (руководство) и там 99% найдёте схемы подключения всех F_PANEL, F_AUDIO и F_USB.
Черный экран windows 7 — Узнайте как избавиться от черного экрана Windows 7.
Восстановление windows 7 — Как произвести восстановление системы Windows 7.
Как активировать windows 7 — Как легально активировать windows 7.
Читайте также: Приложение выучить английский с нуля
Большинство современных периферийных устройств подключается по универсальной последовательной шине. Поэтому распиновка USB на материнской плате играет очень важную роль в работе современного компьютера. Существует два способа установки таких разъемов. Первый – это монтаж непосредственно на плате. При этом он выводится на тыльную сторону и сразу готов к работе. Но к нему не всегда удобно подключаться — и поэтому разработали другой способ. Суть его заключается в подготовленном посадочном месте на главной плате ПК, к которому присоединяются провода от лицевой панели. А на ней и расположен разъем.
Подобные интерфейсные подключения делаются попарно, поэтому на плате на одной контактной группе находится сразу 2 разъема стандарта USB. Распайка состоит из 9 контактов: 4 — на один разъем, 4 — на другой, а два последних играют роль так называемого ключа. На одном месте установлен штырек, а в другом его нет. Так сделано, чтобы невозможно было их перепутать и чтобы правильно выполнить подключение. Аналогичным образом выполнен и штуцер от лицевой панели. Поэтому при подключении первый на второй должен установиться без проблем. Если этого не происходит, то нужно посмотреть, правильно ли вы все делаете.
В последнее время все большую популярность приобретает 3-я версия стандарта USB. Распиновка на материнской плате его значительно отличается, поскольку используется значительно больше проводов для передачи информации. Их в таком исполнении всего 9. Кроме приведенных ранее 4, добавляются 2 пары «Superspeed» + и 2 пары того же вида, но только с минусом, а также «GND Drain» – дополнительная земля. Именно большее количество проводов и позволяет увеличить скорость передачи данных. Провода у них по цвету соответственно обозначаются синий, фиолетовый – минус, желтый, оранжевый – плюс, и еще один черный – дополнительное заземление. Поскольку увеличивается количество проводов, то и распиновка USB на материнской плате увеличивается прямо пропорционально. Для такого стандарта уже используется 19 контактов. Один из них — ключ, и его назначение – это обеспечение правильности подключения.

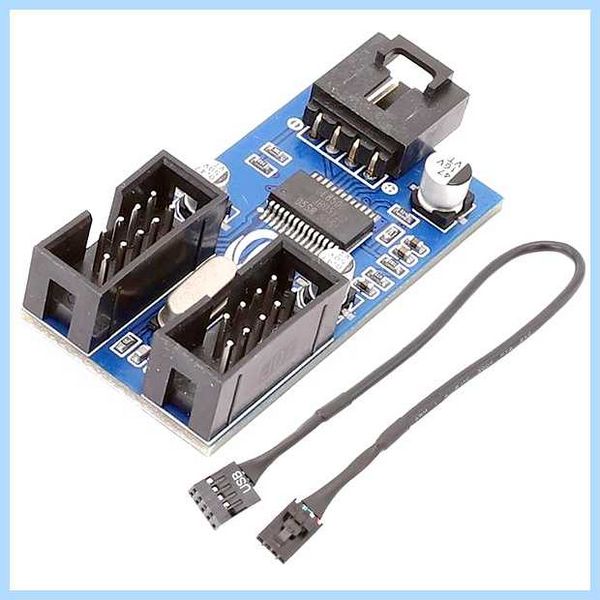

С помощью универсальной последовательной шины подключаются к современным компьютерам и ноутбукам великое множество различных устройств. Принтер, сканер, МФУ, флеш-накопители, клавиатура, мышь и прочие приспособления, которые значительно расширяют возможности ПК, – все это соединяется с компом именно по такому интерфейсу. Не всегда удобно подключаться к тыльной стороне компьютера, да и количества интегрированных разъемов может не хватить. Именно для решения такой проблемы и сделана распиновка USB на материнской плате, которая позволяет значительно увеличить количество портов.
F_USB1 (Куда что вставлять)
Собственно проблема в следующем, я выдернул все провода в слоте F_USB1, после чего, весь день пытаясь вставлять по разному и по инструкциям(они максимально не понятные) результата я не добился. А точнее, компьютер включается, на экране ничего нет, всё вроде бы запускается и через секунд 15 он выключается и пытается включиться снова. Как я понимаю, связанно это именно с тем, что я достал эти проводки(до их выдергивания всё летало прекрасно).
Подскажите пожалуйста, куда что вставлять и точно ли в этом проблема?
94731 / 64177 / 26122
Регистрация: 12.04.2006
Сообщений: 116,782
Ответы с готовыми решениями:
Не знаю куда вставлять провода в материнку. Фото внутри
Компьютер даже не включается.
Куда вставлять функцию?
Я написал функцию для фактроиала, а куда ее всатавить до программы или после End Sub?
Подключение usb на передней панели к материнской плате
Куда вставлять jQuery?
Добрый день. Вот здесь описан способ сделать аккордеон. http://xozblog.ru/2012/06/accordions/ (1.
Регистрация: 06.07.2015
Сообщений: 45
P.S. Проводки: 2 VCC(Красные)
2 GND(черные)
P1-(Белый)
P0-(Белый)
P1-(Красный)
P0+(Красный)
Добавлено через 19 минут
Не нашел как менять сообщения)) P1-(Розовый) и P0+(Розовый)
4040 / 2505 / 301
Регистрация: 22.04.2012
Сообщений: 10,745
Записей в блоге: 2
Если не подключать,запускается?Если нет,то ищите косяк.
50 / 50 / 13
Регистрация: 05.11.2013
Сообщений: 404
вроде все понятно
Регистрация: 06.07.2015
Сообщений: 45
Инструкцию сам читал и видел, но интерес в том, что во первых у меня три минуса. P1- P0- P1-, но, как я понимаю, на одном из проводов просто стерся плюс, во вторых не понимаю, DX это P1 или P0?)) tuy-vasiliy, USB1 это P1 или P0?)
Добавлено через 13 минут
P.S. Вроде попробовал и так и сяк, а все равно включается секунд на 15(Все железо включается) и после перезагружается. Картинка на компьютере не появляется, уже начинаю грешить на мат. плату
50 / 50 / 13
Регистрация: 05.11.2013
Сообщений: 404
tetraganopterus
Если не подключать,запускается?
shock3d,
Ответь сначала на этот вопрос.
3138 / 1905 / 323
Регистрация: 25.10.2011
Сообщений: 5,540
1 и 2 Vcc
3 P0-
4 P1-
5 P0+
6 P1+
7 и 8 GND
50 / 50 / 13
Регистрация: 05.11.2013
Сообщений: 404
Регистрация: 06.07.2015
Сообщений: 45
tuy-vasiliy, запускается, реакция абсолютно та же
50 / 50 / 13
Регистрация: 05.11.2013
Сообщений: 404
shock3d, Значит дело не в разъеме, если без него тоже не запускается. Что еще делал с платой? Зачем вообще разбирал?
Регистрация: 06.07.2015
Сообщений: 45
Думал отключить спикер. У меня практически с первых дней бывало такое, что спикер начинал кричать без остановки, сначала это было из за старого куллера. Он не запускался, я подталкивал его и он начинал работать, а спикер замолкал. Иногда бывало тоже начинал орать, я просто пылесосил компьютер и всё проходило. Недавно начал орать снова, орать начал не с чего. Я вынул видеокарту, вставил обратно(С видеокартой ничего не делал) и он начал кричать. Я вынул по очереди абсолютно все части компьютера, но ничто его не остановило. Да и компьютер летал все так же. Думал выдернуть провод спикера, а в итоге выдернул не то))
50 / 50 / 13
Регистрация: 05.11.2013
Сообщений: 404
shock3d
спикер начинал кричать без остановки, сначала это было из за старого куллера.
Никогда не слышал что спикер будет пищать из-за кулера
Если спикер подает больше одного сигнала — это не есть хорошо, надо разбираться на что он ругается, выявлять и устранять причину писка сего.
Как пищал спикер? Какие сигналы?
3138 / 1905 / 323
Регистрация: 25.10.2011
Сообщений: 5,540
Т е сейчас спикер пищит комп не запускается?
Оч рекомендую продуть все разъемы от пыли.
И постоянный писк указывает на БП.
Регистрация: 06.07.2015
Сообщений: 45
Спикер пищал, когда куллер дополнительный не начинал работать вместе с компом, да. Я подтолкну куллер, он заработает и спикер замолчит.
Сейчас спикер не пищит. Комп просто начинает работать и через 10 секунд прекращает и потом перезапускается, картинки в это время на экране никакой нет.
Знаю про БП, БП проверили в сервисе, всё нормально. Поэтому я и хотел отключить спикер, ибо все детали компа исправны, а он орет, думал в биосе что-то полетело, батарейкой скинул, а он все равно орал, вот я и попытался отключить, в итоге не работает компьютер))
Добавлено через 56 секунд
P.S. Спикер начинал гудеть как только появлялась заставка биоса и пищал не сигналами, а монотонным «ультразвуком», при этом я мог спокойно не выключать комп в течении пары дней и играть в игры.
Добавлено через 2 часа 33 минуты
Проблему со включением решил, оказывается я не до конца вставил оперативку при сборке. Господи, как глупо.
Но спикер всё так же орет, повторюсь, что пробовал вынимать все железо по очереди, всегда продолжал орать, бп относил в сервис, сказали всё хорошо. В чем еще может быть проблема?! Биос AWARD, гудок без конца означает, судя по википедии, проблемы с бп. Но поскольку он раньше орал точно также и по глупостям, делаю вывод, что дело в другом.
