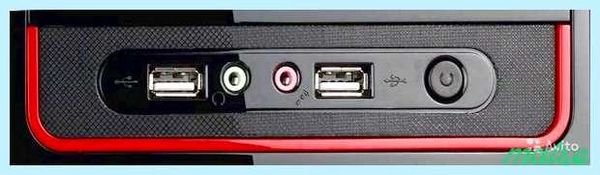

Помогите подключить переднюю звуковую панель к материнке

Ниче блин понять не могу. методом тыка пробовал, не катит..
На материнке (ECS GF8100VM-M5) распиновка такая:
1.Port 1L 2. AID_GND
3.Port 1R 4. PRESENCE#
5.Port 2R 6. SENSE1_RETURN
7.SENSE_SEND 8. KEY
9.Port 2L 10. SENSE2_RETURN

От панели идут следующие провода:
R-Ret
R-Out
L-Ret
L-Out
GND

И от микрофона три провода:
Mic in
Mic Power
GND

С заземлениями то понятно..и то..их два, на микрофоне и на звуке..какое куда тыкать..ну короче помогите плиз

Лучший ответ

Назначение контактов в HD аудио:
1-PORT 1L-вход микрофона (левый канал)
2-GND-земля
3-PORT 1R-вход микрофона правый канал
4-PRESENCE#-контак определения подключения панели HDaudio(при низком уровне на этом контакте плата будет считать что панель являеться HD)
5-PORT 2R-линейный выход (правый канал)
6-SENSE1_RETURN-выход датчика подключения микрофона к разьему передней панели.
7-SENSE_SEND-так сказать «общий» провод для датчиков подключения разьемов устройств
8-KEY-пустой пин, ключ разьема
9-PORT 2L-линейный выход (левый канал)
10-SENSE2_RETURN-выход датчика подключения кстройства к разьему линейного выхода передней панели

Роман ТрофименкоГуру (2792) 13 лет назад
спасибо..отличная пища для размышления с легким массажем мозгов..
Остальные ответы
А в мануале что не посмотриш? [ссылка заблокирована по решению администрации проекта]
Роман ТрофименкоГуру (2792) 13 лет назад
Ну вот мануал то на инглише..и та распиновка которую написал я в вопросе оттуда и взята..

Если смотреть на (зеленый) разъем звука у него не хватает одного (пина) штырька, от него слева пара L-Ret
L-Out, справа R-Ret R-Out .

Источник: Инженер Сервисного Центра
Роман ТрофименкоГуру (2792) 13 лет назад
немного не понял..(

у тебя на материнке разъем стандарта Intel HD Audio, а панель AC»97 подключить то можно, но это уже не HD будет. Самое главное отличие при HD панели, когда ты втыкаешь жек наушников или микрофона у тебя само все будет переключаться на фронт панель, а вот на AC’97 не будет (если мамка не AC97, а HD), ну и конечно же стереовход для стереомикрофонов. Панель работать такая, будет, но фишек не получишь. В биос зайди и установи HD Audio front panel в ENABLED, дальше тупо подключай так Mic -> Port 1 L, Mic Power -> Port 1 R, L-Out -> Port 2 L, R-Out -> Port 2 R, GND Mic или второй -> Gnd Aud, больше ничего не надо подключать. Будет работать. Мамка как бы подстроится к твоей старой AC-97 панели. И кстати HD панели и мамки разъемы желтые, а ac97 синие или черные.

Подключаем звуковую карту к материнской плате и блоку питания компьютера

Привет, друзья! Тем, кто профессионально работает со звуком или хочет добиться отсутствия «заикания» и качественного звука в играх, не обойтись без дискретной звуковой карты. Мощности встроенного устройства обычно не хватает для этих задач, да и качество звучания оставляет желать лучшего.

Среди огромного ассортимента, можно выделить два типа этих товаров – подключаемые через порт USB или в специальные порты на материнской плате.

Первый вариант рассматривать не будем, так, как такой элементарной задачей справится даже подросток: нужно просто вставить устройство в подходящий слот и подключить к нему наушники.

Давайте рассмотрим, как звуковую карту подключить к главной мат. плате, нужно ли ее подключать к блоку питания и какой кабель понадобится. Приведенные далее советы, помогут вам при сборке компа любой конфигурации.

Монтаж в корпусе

К компьютеру, используемому для игр, выдвигаются завышенные требования, так как он должен быть мощным.

Я уже упоминал об этом ранее и повторюсь: конструируя будущую конфигурацию и заказывая соответствующие детали, учитывайте любую мелочь, в том числе и порт, с помощью которого будете подключать внешнее звуковое устройство.

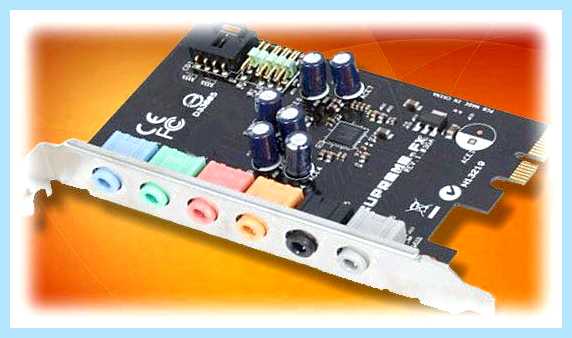

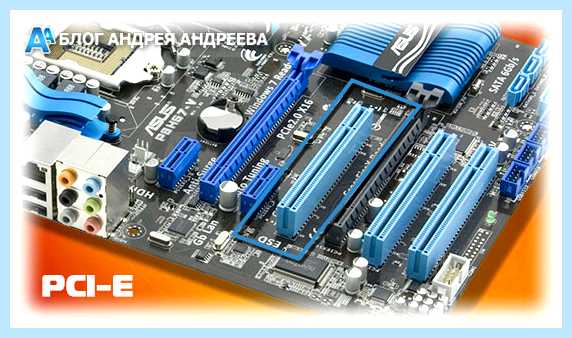

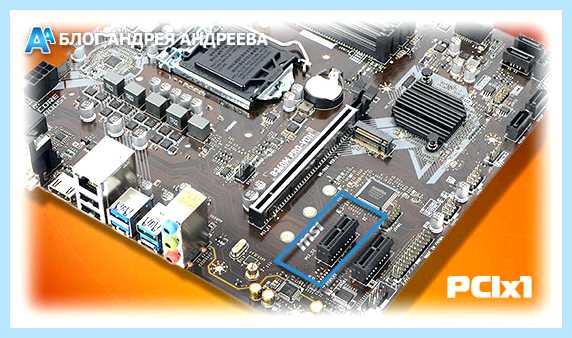

Современные звуковые платы подключаются обычно через порты PCI-E или PCI x1. Заказывая в магазине материнку или проводя апгрейд компа, убедитесь, что слоты на «матери» соответствуют используемому порту на звуковухе, иначе деталь придется менять или же покупать дополнительный адаптер.

Подробнее про все разъемы на материнской плате читайте здесь .

Установить деталь на материнскую плату несложно: достаточно аккуратно вставить ее в соответствующий порт. Как правило, габариты устройства не вызывают сложностей при его монтаже: это не видеокарты, которые иногда не помещаются в малогабаритных корпусах.

Отличий при сборке компьютера форм-фактора АТХ или mAtx нет: в обоих случаях используются аналогичные стандартизированные порты. Детальнее про основные форм-факторы материнских плат, читайте здесь .

Подключение питания

Дополнительное питание для звуковухи – скорее нонсенс, чем правило: их мощность не настолько велика, чтобы требовать подачи дополнительной энергии. Кроме того, провод с электрическим током, в непосредственной близости от устройства, наводит шум.

Производители учитывают этот факт при разработке новых устройств, конструируя их так, чтобы избежать необходимости в дополнительном питании.

Как подключить переднюю панель компьютера к материнской плате?

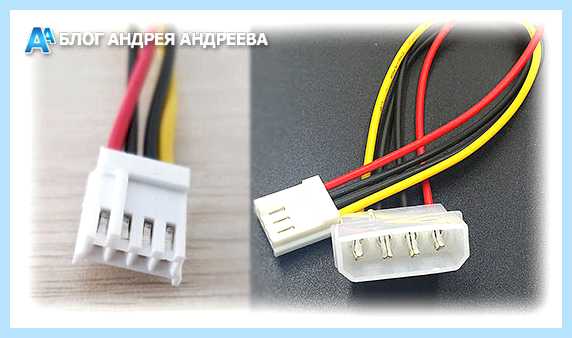

Если же вам посчастливилось приобрести такую звуковую карту, которая требует дополнительной энергии, проверьте, какой именно коннектор используется(чаще всего — это Floppy Connector). Если такового нет на БП, придется приобрести переходник с САТА или Молекс.Все необходимое вы можете найти в этом популярном интернет-магазине . Также советую ознакомиться с рейтингом лучших материнских плат для игр 2018 года.

Спасибо за внимание, друзья! Не забудьте расшарить эту публикацию(или поделитесь) в социальных сетях и подписаться на новостную рассылку. До завтра!

С уважением, автор блога Андрей Андреев

Как подключить разъёмы передней панели к материнской плате?

Подключение проводов к hd audio на материнской плате.

Здравствуйте.
Мне нужно подключить переднюю звуковую панель корпуса для наушников и микрофона к материнской плате. Подскажите пожалуйста, в каком порядке устанавливать провода в hd_audio на плате?
Провода:
L-Out
L-Ret
R-Out
R-Ret
Ground
Mic In
Mic Power.
Буду весьма благодарен.

Добавлено через 1 час 58 минут
Вот схема подключения в инструкции к плате
http://imglink.ru/show-image.p. 2c5167e482
Но дело в том, что провода у меня называются по-другому, а обозначения этих я не пойму, объясните пожалуйста.

94731 / 64177 / 26122
Регистрация: 12 Апреля 2006
Сообщений: 116,782
Ответы с готовыми решениями:

Расстановка проводов на материнской плате 648fx-a2
Добрый вечер.Случайно вытащил провода, незнаю в каком порядке вставить обратно?Описание проводов на.

Как правильно подключить дополнительную панель (2 USB+Audio) к материнской плате EPOX EP-8KDA7I?
Всем привет! Пожалуйста, помогите решить замороченный вопрос и поподробнее (если можно). Имеется.

Подключение к материнской плате
Имеется мамка ASRock M3N78D и провода hddled pwrsw и reset, куда их воткнуть (не пинайте сразу.

Подключение 2 мониторов к материнской плате?
У меня asus z170-a. Видеокартой пользуюсь, которая в процессоре i7 6700k. Можно ли к материнке.

Как подключить провода к материнской плате

144 / 82 / 3
Регистрация: 5 Февраля 2010
Сообщений: 218

Lapw1ng, модель материнской платы?

Регистрация: 3 Августа 2011

Сообщений: 9

Добавлено через 11 минут
Ну получается тогда L-Ret наверху на 3 порту и R-Ret на 5, верно?

Добавлено через 34 минуты
Попробовал.. Не получилось, и наоборот тоже не получилось

21297 / 12107 / 653
Регистрация: 11 Апреля 2010
Сообщений: 53,466

хочу вас огорчить, ваша Front Panel сделана для AC97, переделать ее на HD Audio проблемно. советую установить в биосе Front Panel Mode в AC97 и будет вам щастье

Регистрация: 3 Августа 2011
Сообщений: 9

А без разницы в какой последовательности подключать к hd audio? Если нет, то скажите пожалуйста ее. Список проводов выше.

144 / 82 / 3
Регистрация: 5 Февраля 2010
Сообщений: 218
qvad
советую установить в биосе Front Panel Mode в AC97

В BIOS этой м/п такой опции нет.

Lapw1ng
А без разницы в какой последовательности подключать к hd audio?

Lapw1ng, я вам дал рисунок где указано какие провода и куда нужно подключить.
Регистрация: 3 Августа 2011
Сообщений: 9
cay

В BIOS этой м/п такой опции нет.

Lapw1ng, я вам дал рисунок где указано какие провода и куда нужно подключить.

Подключил все как вы сказали — не работает..
144 / 82 / 3
Регистрация: 5 Февраля 2010
Сообщений: 218

Lapw1ng, какой кодек установлен на м/п, Realtek или VIA?
Версия ОС?
В BIOS в опции Front Panel какие настройки доступны?

21297 / 12107 / 653
Регистрация: 11 Апреля 2010
Сообщений: 53,466

cay, если морда «заточена» под AC97 то нужен бубен (паяльник, скальпель) чтобы переделать ее в hd audio — простой пример — в ас97 микрофонный вход 1 моно, в hd audio — стерео Посмотрите ТУТ и сравните

144 / 82 / 3
Регистрация: 5 Февраля 2010
Сообщений: 218

qvad, никто и не говорит о переделке передней панели в HDA.
Но возможность подключения передней панели типа — AC`97 имеется, об этом говорится и в .
Нужно только все правильно подключить и настроить.

21297 / 12107 / 653
Регистрация: 11 Апреля 2010
Сообщений: 53,466

ну тогда пробуйте. я бы подключил так

Lout — Out2L
Rout — Out2R
ground понятно, это земля, gnd
micIN — Mic2R или Mic2R — это в какой канал вставите, тот и будет работать, я бы замкнул вместе для того, чтобы звук с микрофона шел в оба канала
micpower — Presence

Регистрация: 3 Августа 2011
Сообщений: 9
cay

Lapw1ng, какой кодек установлен на м/п, Realtek или VIA?
Версия ОС?
В BIOS в опции Front Panel какие настройки доступны?

Realtek ALC662
В bios во вкладке Chipset configuration есть функции onboard hd audio и front panel, поставил обе на Enabled.

144 / 82 / 3
Регистрация: 5 Февраля 2010
Сообщений: 218
Lapw1ng, поставьте галку.
Регистрация: 3 Августа 2011
Сообщений: 9
cay
Lapw1ng, поставьте галку.

Заработали наушники, спасибо Но микрофон нет Может по другому подключить надо было?
Кстати у меня там можно было поставить только одну галку: «Отключить определение гнезд передней панели»

Добавлено через 6 часов 41 минуту
Извините, был включен задний микрофон, включил фронтальный в настройках звука — все работает
Спасибо
cay, очень помогли. Тему можно закрывать.

Здравствуйте!
Материнка ASUS m5a97 pro.
Купил себе 5,25″ мультипанель HZ525P-A (аудио, юсб, кардридер) на перед корпуса компьютера. Подключаю к материнке кабели.
ЮСБ подключил нормально.
С HD аудио немного непонятно:
на материнке имеются контакты для такого подключения -«port1l», «port1r», «port2l», «port2r», «gnd», «presense#»,»sense1_retur», «sense2_retur», »sense_send».
А вот на мультипанели — «front-l», «front-r», «rear-l», «rear-r», «gnd», «bass», «center», «mic-r», «mic-l».
Подскажите пожалуйста какие контакты соответствуют друг-другу (кроме «gnd» )?
Хочу подключить именно HD. В биосе установил нужную галку.
Спасибо!
