Power LED на материнской плате — что это и куда подключать?

Сразу короткий ответ: Power LED является индикатором питания, горит зеленым при включенном компьютере.

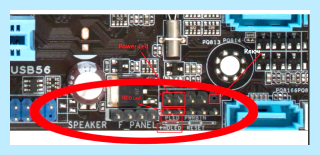

Любая материнская плата содержит специальную область подключения контактов передней панели системного блока. На некоторых материнках данная область подписана, например на платах MSI — обозначается как JFP1:

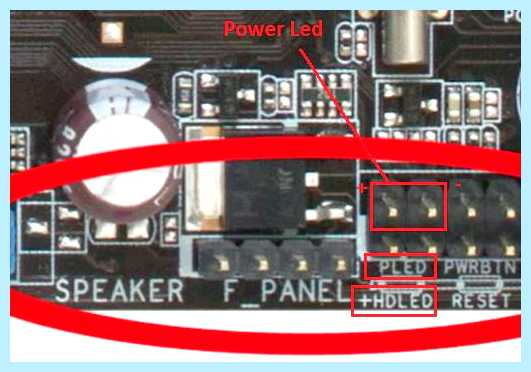

Подключать необходимо соблюдая полярность, при неправильном подключении — замыкание не произойдет, просто светодиод гореть не будет. Если не указано где плюс/минус — в большинстве случаев плюс слева, пример (PLED это Power LED):

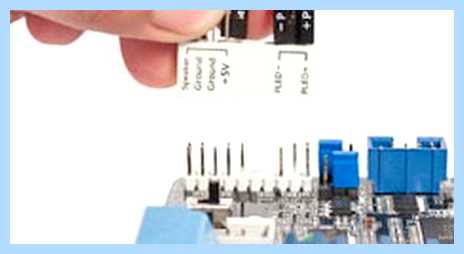

Также желательно прочесть инструкцию материнской платы. Важно понимать: сама плата содержит подсказки подключения, необходимо просто правильно их понимать. Под одной надписью обычно содержится другая — это означает что первая пара верхних контактов соответствует первой надписи, соответственно вторая пара — второй надписи:

Надеюсь вы поняли о чем я)

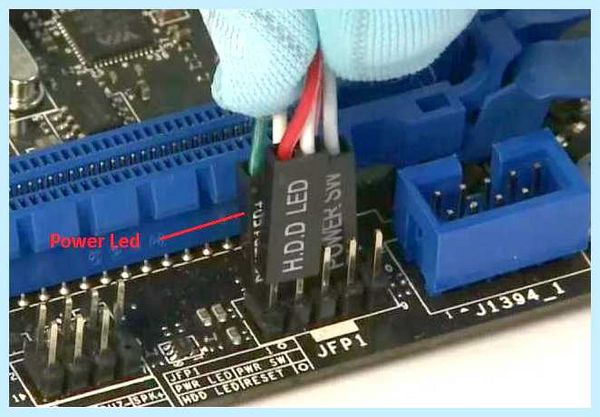

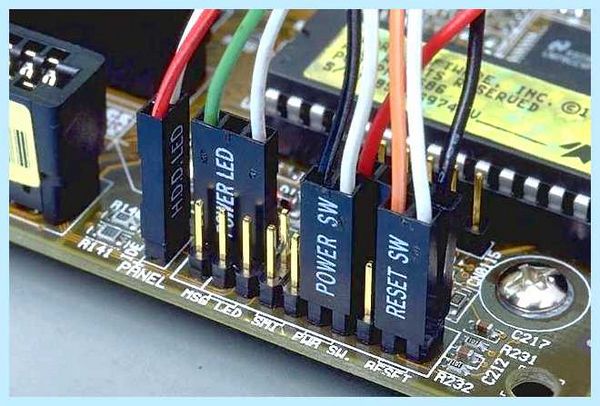

Пример корректного подключения Power LED:

PS: обязательно посмотрите мануал материнки!

1. Power SW — провод кнопки включения ПК.
2. HDD LED — индикатор активности жесткого диска HDD (или твердотельного диска SSD).
3. RESET SW — провод работы кнопки перезагрузки.
4. SPEAKER — провод работы специального динамика (спикера), который например может издавать служебные сигналы определенной последовательности, сообщающие тип неисправности материнской платы.

Надеюсь данная информация оказалась полезной. Удачи и добра!

Что такое HDD LED и куда он подключается на материнской плате?

При сборке компьютера, замене материнской платы или замене корпуса вы непременно столкнетесь с подключением передней панели корпуса к материнской плате. Под передней панелью имеются ввиду кнопки включения и перезагрузки, индикатор включения компьютера и активности жесткого диска.

QA Manual. Что это за профессия? А мне подходит? Чем занимается тестировщик?

В данной статье мы расскажем обо всех особенностях этого дела и вы узнаете что такое HDD LED, за что этот разъем отвечает и куда правильно его подключать.

User Manual «Закольцовка — Что это?»

За что отвечает данный разъем?

Данный разъем отвечает за работу индикатора активности жесткого диска. На передней панели корпуса компьютера это проявляется в виде моргающей красной лампы. Чем чаще она моргает или если он вообще горит красным это говорит о том, что в данный момент компьютер что то загружает или устанавливает.

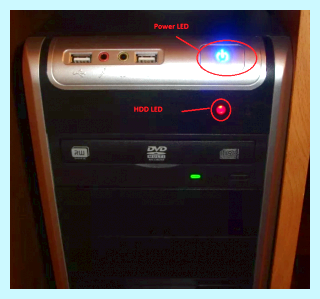

Вот так выглядит индикатор активности жесткого диска

Куда подключать?

На материнской плате обычно в ее правом нижнем углу присутствует группа контактов, предназначенная для подключения кнопки включения (PWR SW), кнопки перезагрузки (Reset SW), индикатора включения компьютера (Power LED) и индикатора работы жесткого диска (HDD LED или HD или IDE LED). Зачастую еще присутствует разъем для подключения спикера (Spk). Выглядит она примерно вот так:

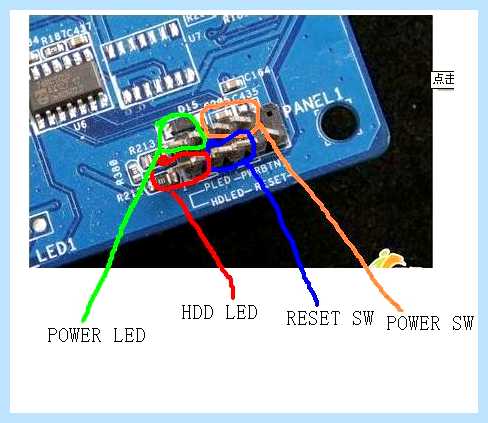

Подписанная группа контактов

В большинстве случаев контакты подписаны, как на изображении выше.

Но на некоторых материнских платах (чаще на MSI) контакты не подписаны.

Неподписанная группа контактов

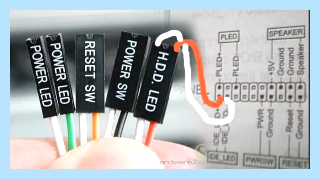

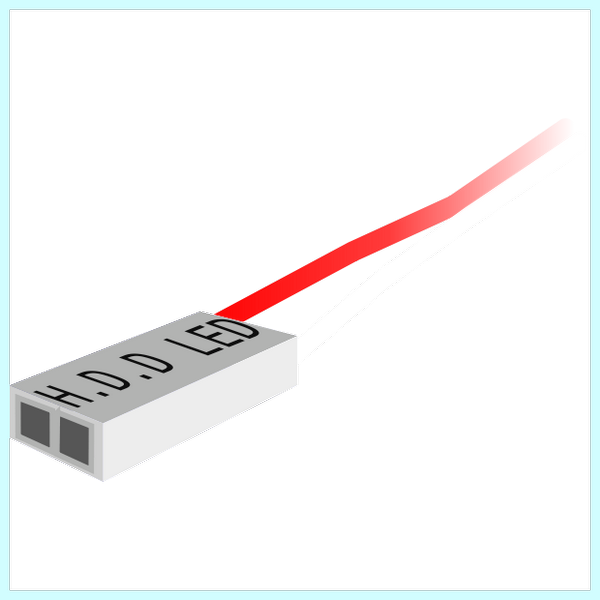

Если в вашем случае они подписаны, то здесь все просто. Вам нужно одеть фишку на контакты, подписанные HDD LED. Причем обратите внимание на полярность проводов. Цветной провод – это плюс, белый – минус. На разъеме мат платы тоже есть метка плюсового контакта.

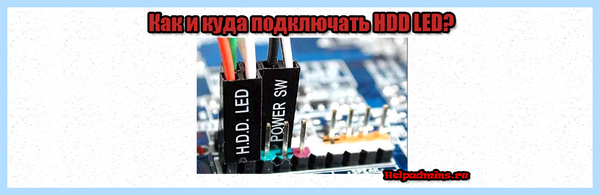

Подключение HDD LED с соблюдением полярности. Цветной провод – “+”, белы – “-“

Если же в вашем случае контакты на материнской плате не подписаны, то вам нужно обратиться к инструкции идущей в комплекте с любой материнской платой. Там будет описание назначения контактов.

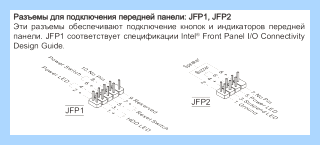

Описание группы контактов для подключения передней панели в инструкции к материнской плате

В любом случае если вы неправильно подключите данный коннектор, то ничего страшного не произойдет. Просто на системном блоке не будет мигать красный индикатор активности жесткого диска. Тогда вам просто нужно выключить компьютер и правильно переподключить фишку HDD LED.

Лучшая благодарность автору — репост к себе на страничку:

PWRBTN на материнской плате — что это?

ДВА ЗОЛОТЫХ РИВЕНДЕРА | БУМБОКС ЭКЗОДИЯ | Поля Сражений Hearthsotne Battlegrounds

• Предназначение
• Другие контакты
• Вывод

Всем пламенный привет! В этой простой заметке мы поговорим о том что такое PWRBTN на материнке, зачем именно нужно, постараюсь написать простыми словам и не грузить сложными терминами)) поехали разбираться!

Минутку внимания: очень важно перед использованием любого устройства читать инструкцию! мелочь, но многие почему-то этого не делают…

PWRBTN на материнской плате — что это?

Сразу коротко ответ: данный провод отвечает за вкл/выкл компьютера, всегда содержит два проводка, которые по сути просто замыкают контакты на материнской плате.

То есть этот проводок просто от кнопки включения компьютера на системном блоке. Без этого провода соответственно включить ПК кнопкой нельзя будет. PS: кстати было время, я включал комп просто замыкая нужные контакты на самой плате, например отверткой)) но делать это опасно! можете не то замкнуть и могут быть проблемы!

Под таким названием может быть подписан не только проводок но и контакты на самой материнке. Они означают тоже самое. Вообще проводок может называться и просто POWER SW:

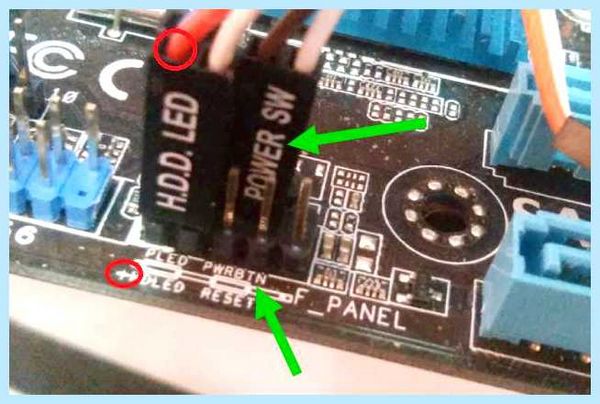

Видите как он подключен? Сама мини-инструкция есть на самой материнке под разьемами, там написано +PW- и размещение надписи соответствует размещению контактов на колодке.
