Содержание
- Для чего нужен HDD LED?
- Куда подключать Power led на материнской плате?
- Как и куда подключить Power led?
- Подключение кабелей передней панели pw-sw reset-sw pw-led hdd-led
- Если подключить Power led не правильно?
- Internal hdd что это, для чего нужен, на какие типы делится и как правильно выбрать жесткий диск для своего компьютера исходя из параметров.
- Подключение передней панели к материнке (Front Panel)?

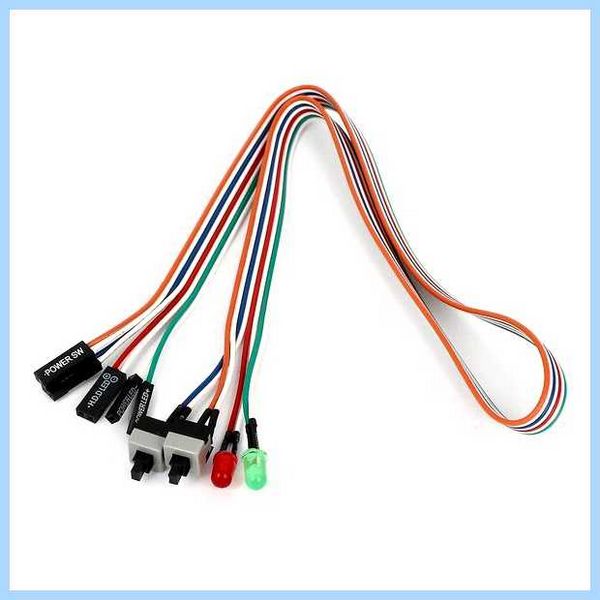

- Как подключить ПРОВОДА Power SW, Reset SW, HDD LED, PW LED переднюю панель корпуса ПК
Мне, как ремонтнику железа, удобно за счет данного индикатора выявлять неисправность отсутствия изображения на ноутбуке. То есть по нему видно происходит загрузка с харда или нет.
Для чего нужен HDD LED?
Почему его ставят на все ПК и ноутбуки? Неужели он настолько нужен пользователю? Почему на некоторых ноутбуках, к примеру, нет индикатора caps lock или num lock, но в обязательном порядке стоит HDD LED?
Лучший ответ
А что — прикольно красненьким иногда подмигивает :))) А диод картридера у меня вообще как ночник постоянно светится :))
Иван ИвановМудрец (17735) 6 лет назад
Так в том-то и дело, что это не более чем «прикольная штука». Толку от нее никакого. То, что диск что-то читает/пишет можно просто услышать. Даже если диск очень тихий (как у меня)
Доцент Искусственный Интеллект (156416) Согласен с тобой :))
Остальные ответы
что-бы было видно работает HDD или нет
Иван ИвановМудрец (17735) 6 лет назад
Так это же слышно
Вован дэ’Морт Искусственный Интеллект (312184) слышно что он крутится. а глухим людям не слышно. и крутится не значит, что он работает исправно, да и индикатор показывает когда обращения к винчестеру, если винт сдох, но крутится и лампочка будет постоянно гореть. или вон тут пишут часто — включаю комп, изображения нет, а вентиляторы крутятся, и думают, что проблемы с монитором или видяхой, так оно и есть если винда грузится и лампочка неравномерно мигает, а если не горит то значит нет загрузки и проблема с мамкой или процессором.
Индикатор «используемости» жесткого диска это. Прикольная штука, че бы нет.
Если не используется ЖД (точнее минимум) то редко мигает лампочка, а когда мигает часто или почти горит постоянно, то наоборот всё
Иван ИвановМудрец (17735) 6 лет назад
Так в том-то и дело, что это не более чем «прикольная штука». Толку от нее никакого. То, что диск что-то читает/пишет можно просто услышать. Даже если диск очень тихий (как у меня)
Идущий найдет дорогу Просветленный (37226) Не знаю не знаю, у меня корпус закрыт и кулера крутятся, ничего не слышно. В ноуте тоже не услышишь.
Мне, как ремонтнику железа, удобно за счет данного индикатора выявлять неисправность отсутствия изображения на ноутбуке. То есть по нему видно происходит загрузка с харда или нет.
Иван ИвановМудрец (17735) 6 лет назад
По-моему можно и на слух ориентироваться. Это вообще не обязательная штука
Обращение к жёсткому, какое-то устройство на него пишет, кто-то читает, дефрагментатор то и то, можно и не знать, но лучше видеть.
Куда подключать Power led на материнской плате?
Передняя панель компьютера состоит из нескольких разъемов и индикаторов. Среди них есть кнопка включения, кнопка перезагрузки, usb порты, аудио разъемы, а также индикаторы активности жесткого диска и индикатор включения системного блока. Так вот Power led – это фишка, которая отвечает за включение индикатора работы системного блока. Когда вы запускаете системный блок, кнопка включения загорается и горит определенным цветом, а при выключении – тухнет. Так вот за ее свечение и отвечает разъем Power led.
Как и куда подключить Power led?
На любой материнской плате, как правило, в правом нижнем углу присутствует специальная контактная площадка для подключения кнопок и индикаторов передней панели системного блока.
Обычно все ее контакты подписаны. На материнских платах MSI она подписана как JFP1. Выглядит это вот так:

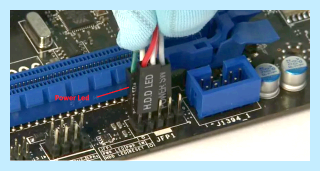

JFP1 – так подписана площадка для кнопок и индикаторов передней панели на мат. платах msi
Почти всегда подключение Power led происходит на крайние левые контакты, находящиеся на стороне ключа (места, где, как бы, не хватает одного контакта).

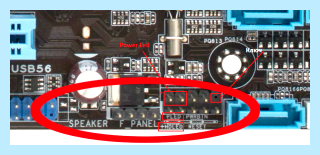

Расположение и подпись контактов на мат. плате для Power Led
Причем при подключении Power led нужно учитывать полярность. Цветной провод на фишке – это “+”, черный или белый “-“.
На контактной дорожке обычно подписано где “+”, а где “-“. Если нет, то “+” это крайний контакт, а “-” – соседний.
Также стоит учесть, что Power Led бывает 2 и 3-ех контактный. Сделано это для разных моделей материнских плат. На некоторых из них разъем под Power led выполнен в виде 2-ух контактного штекера, а в некоторых из 3-ех контактного. Поэтому одновременно подключать 2-ух и 3-ех контактные фишки Power led не нужно! К материнской плате должна быть подключена одна из них!

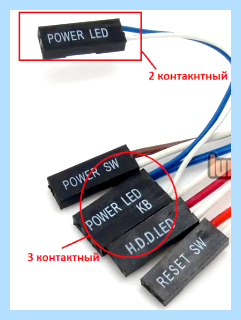

2 фишки power led. одна 2, вторая 3-ех контактная. Подключать нужно одну из них
Подключение кабелей передней панели pw-sw reset-sw pw-led hdd-led
Если подключить Power led не правильно?
Абсолютно ничего страшного не произойдет. Просто кнопка включения не будет гореть во время работы компьютера и вам нужно будет переключить ее наоборот.
А вообще, чтобы не ошибиться при подключении разъемов передней панели, нужно найти документацию к вашей модели материнской платы на официальном сайте или в коробке от нее и посмотреть там правильную распиновку всех разъемов.
Лучшая благодарность автору — репост к себе на страничку:
Internal hdd что это, для чего нужен, на какие типы делится и как правильно выбрать жесткий диск для своего компьютера исходя из параметров.

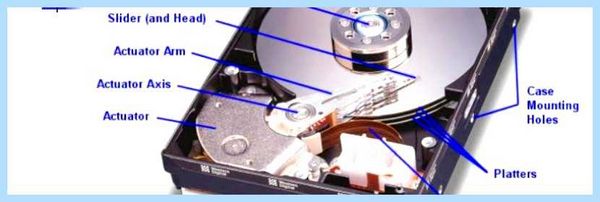

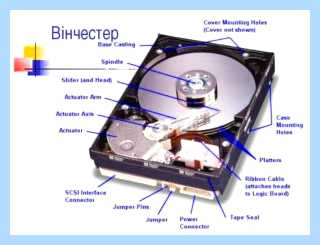

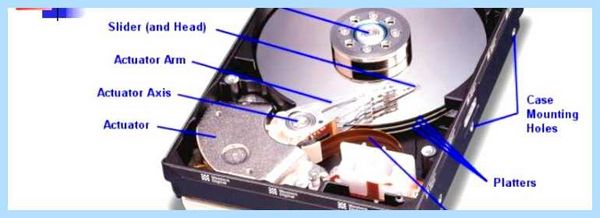

Жесткий диск — Hard Disk Drive, сокращенно hdd, одна из самых важных, самых дорогих и самых сложных составляющих современного компьютера. HDD предназначен для долговременного хранения больших объемов информации, которые использует ПК, файлов операционной системы и программ. Именно с винчестера, или как его называют компьютерщики «винта» происходит загрузка операционной системы. Если диск выходит из строя, приходится тратить большие деньги на покупку нового винчестера. Но самое главное, будет потеряна вся информация, если заранее не была создана резервная копия.
Жесткие диски бывают:
— внешние — External HDD;
— внутренние — Internal HDD.
Особенности выбора internal hdd.
Внутри корпуса системного блока находится internal hdd что это такое и на что обратить внимание при покупке. Жесткие диски предназначены для хранения информации и загрузки операционной системы. К винчестерам, обеспечивающим надежную и оперативную работу операционной системы, предъявляются повышенные требования. К internal hdd, главной задачей которого является хранение и обработка информации, требования совсем другие.
Проблему выбора решает возможность в современных ПК устанавливать несколько винчестеров, каждый из которых выполняет свои задачи.
Внутренние internal hdd выпускаются для персонального компьютера и для ноутбука. Отличаются они размерами:
— 3,55 дюйма для ПК;
— 2,5 дюйма – для ноутбука.
Параметры жестких дисков.
Необходимость приобретения нового устройства возникает в двух случаях:не хватает емкости рабочего винчестера для нормальной работы компьютера или старый диск вышел из строя.
Винчестер — один из самых ненадежных узлов ПК, так как сочетает в себе сложную механическую часть и электронные платы. К тому же механика не выносит физического воздействия: вибрации, тряски, ударов. Как узнать, что винчестер не в порядке? Если есть проблемы с устройством, компьютер может перезагружаться в любое время, зависать при работе, выключаться.
Что лучше делать: купить новый винчестер или отремонтировать старый? Ответ однозначен: легче и дешевле приобрести новый internal hdd. Эти устройства в редких случаях подвергается ремонту.
При выборе винчестера необходимо учитывать три основных параметра:
Подключение передней панели к материнке (Front Panel)?
1. Тип интерфейса.
Ваш диск должен быть полностью совместим с материнской платой. Есть разные варианты интерфейсов: SCSI, SATA, IDE и SAS. IDE подключение годится только на старых компьютерах.В настоящее время чаще всего используют разные версии SATA. Современные интерфейсы для подключения накопителей позволяют работать работать с файлами значительной быстрее.
Как подключить ПРОВОДА Power SW, Reset SW, HDD LED, PW LED переднюю панель корпуса ПК
2. Быстродействие.
На быстродействие диска влияет скорость вращения шпинделя. Существуют стандартные скорости вращения: от 5400 до 7200 оборотов в минуту. Как правильно сделать выбор? Для хранения данных хватит 5400 об/мин, при необходимости устанавливать системы и программы необходимо выбрать винт, с параметрами -7200 об/мин. «Зеленые» диски, имеющие 5400 оборотов в минуту, отличаются низким потреблением энергии и тихой работой. Большее количество оборотов обеспечивает большую скорость чтения и записи.
Есть модели, которые имеют скорость от 10000 до 15000 об/мин. Используются исключительно для серверов и в профессиональных целях.
Буфер промежуточной памяти – кэш, также влияет на быстродействие internal hdd. Значения кэш бывают от 8 до 64 МБ. Чем больше размер кэш – тем быстрее винт:
— 8 Мб достаточно для 500 – 750 Гб;
— 16 Мб – для 1 Тб.
3. Емкость.
Емкость hdd измеряется количеством информационного объема, который помещается на устройстве. Первые internal hdd имели объем всего 60 Мб. Самая маленькая емкость винчестеров сегодня — 160 Гб. Современные устройства чаще всего имеют диапазоны значений от 200 до 500 Гб. Величина некоторых устройств может доходить до 3 Тб.
При выборе ориентируйтесь на свои потребности и финансовые возможности: чем выше емкость, тем больше информации поместится, но и цена при этом значительно увеличивается.
Последних два параметра достаточно сложно совместить на одном устройстве. Поэтому, условно диски делятся на:
— универсальные;
— емкие;
— быстрые.
При выборе internal hdd необходимо определиться с функциональными задачами. Если в компьютере один жесткий диск, то лучше выбирать универсальные модели, которые изготавливаются с оптимальным соотношением скорости и емкости. Быстрый винчестер используют в качестве системного диска. Для хранения большого объема информации выбирают емкие диски. Если выбор сделан правильно, вся система будет работать сбалансировано и без сбоев.
Преимущества и недостатки разных типов internal hdd.
Универсальные имеют достаточную высокую степень надежности, и не имеют серьезных недостатков. Быстрые винчестеры, кроме быстродействия, также отличаются высокой надежностью. К недостаткам можно отнести быстрый нагрев и шумность.
Емкие internal hdd считаются самыми ненадежными Особенно модели, емкость которых превышает 1 Тб. Достоинства таких винчестеров – пониженная шумность, низкое энергопотребление и умеренный нагрев.
Особенности выбора hdd для ноутбука.
Для ноутбуков не нужны быстрые или емкие internal hdd. Лучше всего выбрать универсальный жесткий диск со сбалансированными характеристиками.
Основные отличия internal hdd для ноутбука:
1. Устройства имеют меньшие размеры и более компактны.
2. Винчестеры устанавливаются со скоростью вращения шпинделя от 4200 до 5400 оборотов в минуту, что обеспечивает невысокое энергопотребление.
3. Емкость hdd в ноутбуках не более 200 Гб.
Как установить внутренний жесткий диск в ноутбуке
Заменить винчестер в ноутбуке можно самостоятельно. Обычно это не вызывает никаких затруднений. Главное условие – осторожность. Во всех ноутбуках internal hdd расположен в металлической раме внутри корпуса. Новый винчестер вставляется в ту же раму.
Обязательное условие при замене – проверить совместимость нового внутреннего устройства с материнской платой ноутбука. Если у вновь приобретенного винчестера несоответствующий разъем, то его невозможно будет установить. Поэтому, перед покупкой изучите инструкции, уточните технические параметры, определите тип интерфейса. Чаще всего для подключения hdd используются интерфейсы SATA и IDE, отличающиеся шириной шлейфа и разъема.
В настоящее время internal hdd, которые устанавливаются в ноутбуки по производительности и скорости практически не проигрывают жестким дискам в ПК. Тем более, что скорость доступа к информации всегда можно повысить, подключив дополнительно внешний накопитель.
Сегодня лидируют пять основных торговых марки: : Seagate, Western Digital, Toshiba, Hitachi, Samsung. Есть, конечно, и модели других торговых марок. Но, как правило, это лицензированные «повторы» уже хорошо известных моделей.
Определить лучшую марку совсем не просто, как и сказать какой винчестер прослужит дольше. В основном все накопители вполне надежны и имеют практически одинаковые характеристики. А самыми надежными фирмами все-таки считаются Seagate и Western Digital.
Сделать правильный выбор помогут отзывы на различных форумах. Наберите в поисковике марку накопителя и почитайте отзывы покупателей. Не стоит доверять одному сайту или форуму. Пользуйтесь несколькими источниками, чтобы не выбросить деньги на ветер и не потерять драгоценную информацию. Выбирайте грамотно. Важно запомнить: приобретать жесткие диски необходимо только у проверенного продавца, а не на базаре.
