Как подключить SATA к IDE. Работаем с жёсткими дисками правильно — простая и подробная инструкция.
HDD LED что это, для чего применяется, каким бывает и как им пользоваться и правильно подключать
Сборка системного блока для дедушки
13 подключение RESET SW POWER LED H D D
О терминологии
��Как подключить переднюю панель корпуса к материнской плате #shorts
Функции индикатора HDD LED
- Статусы индикатора
- Как правильно подключить кабель HDD LED
Как подключить провода power led. hdd led. power sw. reset на плате NF4K8AC
- Похожие статьи

Навык понимания значений сигналов поможет вам выполнить предварительную диагностику в случае возникновения неполадок. Он будет полезен, например, для более точного описания проблемы техническому специалисту по телефону. В большинстве компьютеров используется три статуса:
1. Индикатор не горит: жёсткий диск не подключён или не определяется системой;
2. Индикатор хаотично моргает: данный режим отражает нормальную работу диска;
3. Индикатор постоянно горит с одной яркостью: вероятно, компьютер «завис» в процессе записи или чтения информации.

Как подключить SATA к IDE. Работаем с жёсткими дисками правильно — простая и подробная инструкция.

Как подключить sata hdd к ide

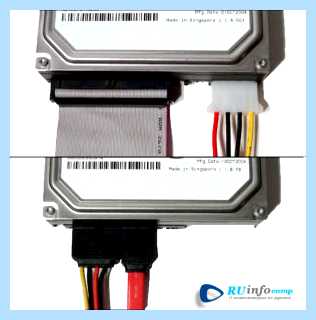

На всякий случай сразу укажем на внешние различия. IDE – также известный как ATA — Advanced Technology Attachment (усовершенствованная технология подсоединения) а позже – PATA – стандартный интерфейс подключения винчестеров и приводов к ПК, был популярен в 90х и начале 2000х. Представляет из себя широкий, 40-контактый шлейф. SATA (Serial ATA)– позже вытеснивший его стандарт, стал популярен к середине 2000х и является актуальным и по сей день, намного миниатюрней – 7 контактов против 40.
С течением времени и эволюцией прогресса на рынке новые, высокоскоростные интерфейсы вытесняют старые, при этом неизбежно появляется проблема совместимости – стоит ли нести на помойку HDD, по умолчанию несовместимый с современной системой? Или наоборот – если на устаревшей материнской плате нет SATA контроллера (данный интерфейс является стандартом на текущий момент), а видавший виды сорокагиговый винт с 80-пиновым шлейфом приказал долго жить – вы с удивлением обнаружите, что в ближайшем компьютерном магазине такого раритета уже не найти, а машина всё-ещё должна работать… Только как её подружить с относительно новым накопителем? Как подключить sata hdd к ide? На эти вопросы мы и попытаемся ответить.
Как подключить SATA HDD к IDE?

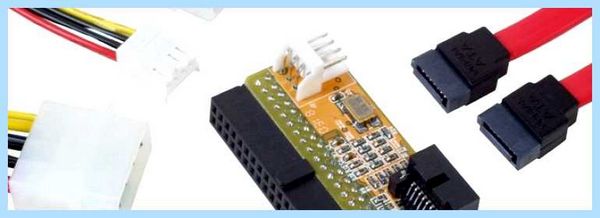

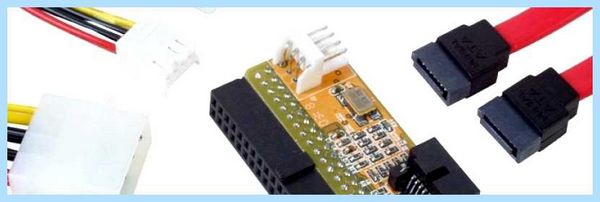

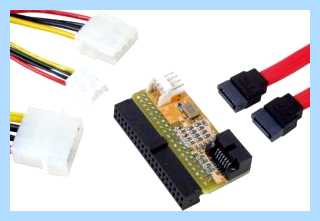

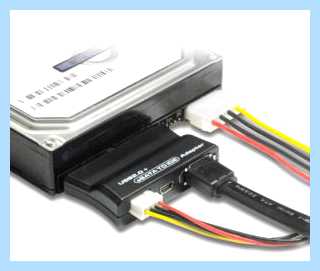

Решение обоих проблем лежит на поверхности – HDD со старым интерфейсом в магазине найти очень непросто, а вот контролер, позволяющий легко заставить работать почти любой новенький жёсткий диск на старой системе – вполне! Как правилом, это небольшая микросхема, с одной стороны которой располагается выход для IDE шлейфа (сам 40-контактный провод втыкается в соответствующий выход на материнской плате и в контролер), а с другой – SATA (подключается непосредственно к винчестеру) и 4х пиновое питание (идёт от блока питания ПК).
Нюансы и недостатки
Стоит учитывать, что если компьютер у вас видавший виды, то с большой долей вероятности и блок питания у него старый – а у жёсткого диска SATA питание в некоторых случаях отличается от того, что у IDE (т.е. не МОLEX) – нужен либо новый блок, либо ещё один переходник (найти такой нетрудно, а цена у него копеечная).
Есть ещё и один очевидный минус у данного подхода – если жёсткий диск рассчитан на SATA и использует преимущество этого интерфейса – то при подключении по старой шине скорость будет заметно ограничена: даже самая первая ревизия Serial ATA даёт в теории от 150 мб/с против 133 у IDE, а в пропускной способности разница в несколько раз не в пользу устаревшего порта. А так можно подключить хоть SSD к старой системе, но чем выше скоростные показатели у подключаемого носителя – тем заметнее будет проигрыш в скорости.
Также не стоит забывать, что на старом железе зачастую стоит устаревшая операционная система, которая может не поддерживать разделы больше 2 ТБ или даже файловую систему NTFS. Для решения большинства подобных проблем понадобится программа для работы с разделами HDD – потребуется правильно разбить и отформатировать тома для того, чтобы ОС их увидела и установилась на них. В некоторых случаях (например, в случае с чрезмерно большими томами на 32х разрядных системах и Windows XP) ничего не поделать, и придётся мириться с ограничением.
Как подключить IDE HDD к SATA?
Примерно такая же история и в обратном случае, с той лишь разницей, что проблема с питанием для носителя возникнет с меньшей вероятностью и ограничений скорости работы не будет, только вот нужно иметь ввиду, что IDE винчестер, подключённый к современному ПК, может стать в некоторых задачах “бутылочным горлышком” – даже у новых HDD с высокой скоростью вращения шпинделя и с SATA интерфейсом последней версии далеко не заоблачное быстродействие – от того же SSD выигрыш более, чем заметный, поэтому, как минимум, не рекомендуем устанавливать на устаревший винт операционную систему. Также учитывайте, что IDE устройства, в отличии от SATA, не поддерживают “горячую замену” – т.е. их нельзя подключать или отключать во время работающего компьютера – существует немаленькая вероятность выхода из строя либо самого устройства, либо контроллера, который отвечает за его функционирование!
ISA/PCI/PCIexpress контроллеры
Также имеются карты расширения под PCI разъём – если таковой имеется на плате, то можно организовать подключение накопителей при помощи него. На подобных платах может располагаться 2 или больше SATA – разъёмов и один IDE – не стоит забывать, что к нему возможно подключение одновременно двух устройств. Минус данного подхода заключается в том, что по умолчанию ОС или её установщиком он (PCI-контроллер) с немаленькой вероятностью может не поддерживаться, а это приведёт к дополнительной головной боли с созданием загрузочных носителей с драйверами. Плюс контролеры на некоторых чипах бывают плохо совместимы с определёнными системами – либо не обнаружатся вообще, либо нельзя будет в BIOS выбрать подобный HDD загрузочным (в основном, на таких PCi-платах есть свой “мини-Bios” и своё древо дисков), либо компьютер с ним вообще откажется включаться. Зачастую эти проблемы не решаемы, если с ними не может помочь обновление прошивки материнской платы.

Также есть ещё один нюанс – у стандарта PCI было много ревизий, а старые поддерживают куда меньшую скорость передачи данных, что также может накладывать некоторые ограничения. На совсем древних персональных компьютерах, появившихся до широкого распространения PCI, в распоряжении имеется шина ISA – под неё есть IDE-контроллеры. Но из-за технических ограничений при подключении к ним более-менее нормального по характеристикам накопителя, устаревшая шина станет серьёзным ограничителем, а так с помощью сложной схемы (ISA IDE->SATA) можно подключить практически любой винчестер. Для современных материнских плат без PCI разъёма (а таких всё больше и больше) имеются комбинированные решение под PCIexress/miniPCiexpress, где есть сразу и IDE, и SATA. С их поддержкой бывает куда меньше проблем, хотя и преимущество в скорости нового стандарта express над старым PCI сильно не даст прибавки в производительности накопителя (если речь идёт о IDE).

HDD LED что это, для чего применяется, каким бывает и как им пользоваться и правильно подключать

Сборка системного блока для дедушки

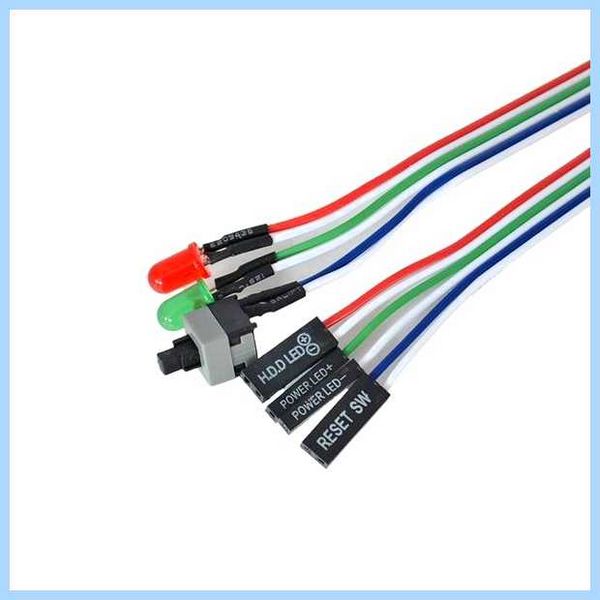

Если вы самостоятельно собираете персональный компьютер из комплектующих (например, после транспортировки, чистки внутренностей системного блока, «апгрейда» или просто вы купили полностью новый ПК), то вы, вероятно, столкнулись с небольшим кабелем, промаркированным как «HDD LED», подсоединённым к передней панели.

13 подключение RESET SW POWER LED H D D

Он состоит из двух проводов, представляющих собой витую пару, один из которых имеет изоляционное покрытие белого цвета, а другой — красного. Назначение данной детали вас может смутить, но не стоит беспокоиться, ведь в данной статье подробно рассказано о HDD LED: что это за кабель, и как его подключить.

О терминологии

Индустрия персональных компьютеров зародилась в Соединённых Штатах Америки, поэтому неудивительно, что большинство названий деталей и компонентов имеет англоязычное происхождение — именно наличие «языкового барьера» может вызвать затруднения при взаимодействии с высокотехнологичной техникой. Но вам станет гораздо проще ориентироваться в этой сфере после того, как вы разберётесь со значением специфических терминов. Поможет в этом наш цикл статей, рассказывающий о компьютерах по-русски.

��Как подключить переднюю панель корпуса к материнской плате #shorts

Термин HDD LED состоит из двух аббревиатур. Первая обозначает устройство, называемое накопителем на жёстких (магнитных) дисках (англ. hard (magnetic) disk drive). Этот компонент персонального компьютера служит для хранения информации. Вторая аббревиатура имеет англоязычную расшифровку light-emitting diode — то есть, светоизлучающий диод, или ещё привычнее — светодиод.
Таким образом, под термином HDD LED понимают светодиодный индикатор активности жёсткого диска.

Функции индикатора HDD LED

Жёсткий диск является электромеханическим модулем. В этом устройстве совмещено сразу несколько блоков: сам накопитель, привод и управляющая электроника. Магнитные диски, имеющие специальную разметку, непрерывно вращаются с большой скоростью, в то время как головка позиционируется на требуемую дорожку. Чем больше происходит операций чтения—записи — тем чаще головка двигается относительно поверхности диска. Именно эти перемещения, а также факт проведения считывания или записи информации, отражает светодиодный индикатор активности жёсткого диска.

Статусы индикатора

Навык понимания значений сигналов поможет вам выполнить предварительную диагностику в случае возникновения неполадок. Он будет полезен, например, для более точного описания проблемы техническому специалисту по телефону. В большинстве компьютеров используется три статуса:
1. Индикатор не горит: жёсткий диск не подключён или не определяется системой;
2. Индикатор хаотично моргает: данный режим отражает нормальную работу диска;
3. Индикатор постоянно горит с одной яркостью: вероятно, компьютер «завис» в процессе записи или чтения информации.

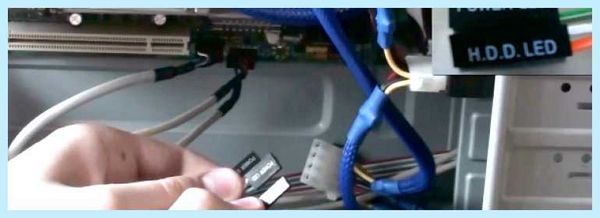

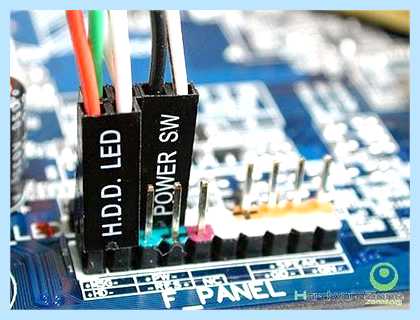

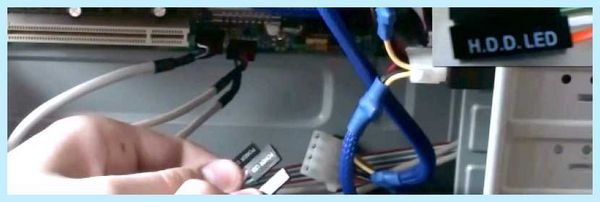

Как правильно подключить кабель HDD LED

Теперь вы осознали значимость функций индикатора HDD LED — что это важный компонент системного блока. Вероятно, сейчас вас интересует вопрос: как правильно подсоединить его к материнской плате? Для подключения кабеля HDD LED необходимо выполнить ряд простых шагов:
1. Откройте документацию к вашей материнской плате и найдите страницу со схемой подключения кабелей передней панели.
Если у вас отсутствует бумажная инструкция, то необходимо загрузить электронную версию с официального веб-сайта производителя. Для этого требуется выбрать модель вашей материнской платы в каталоге (либо воспользоваться поиском по названию) и перейти на страницу продукта. Обычно электронная версия документа находится в пункте «поддержка» или «документация»;
2. Найдите указанные разъёмы на вашей плате. В первую очередь в этом вам поможет схема расположения элементов из инструкции. Кроме того, все разъёмы подписаны и на самой материнской плате;
3. Аккуратно вставьте гнездо кабеля в проводники на материнской плате так, как это указано в инструкции. Важно! Убедитесь, что позиционирование коннектора совпадает с приведённым в документации. Светодиод является полярно-зависимым электронным устройством. Это означает, при несоблюдении полярности, компонент не будет выполнять свои функции, и может вовсе выйти из строя.
Если все пункты были выполнены корректным образом, то индикатор HDD LED на передней панели будет мигать в соответствии с текущей нагрузкой на жёсткий диск компьютера. Если индикация отсутствует, скорее всего, гнездо вставлено в неправильный разъём, либо же нарушена полярность. Проверьте подключение по инструкции от материнской платы.

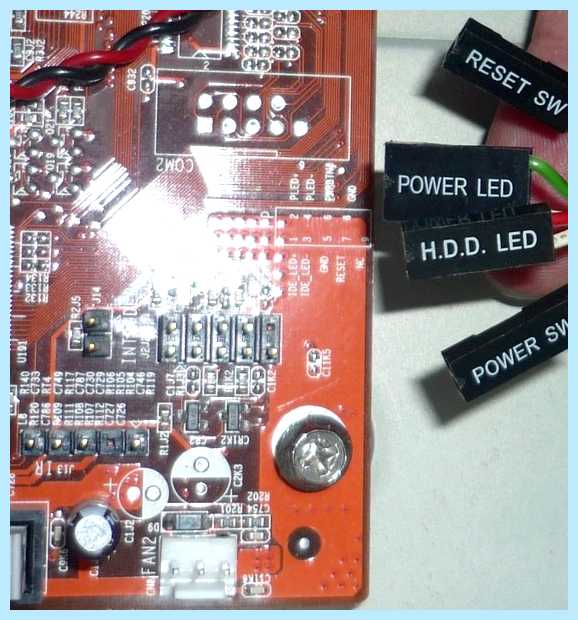

Как подключить провода power led. hdd led. power sw. reset на плате NF4K8AC

подключать как нарисовано, обычно бывает проблема с индикаторами, которые не той стороной подключают, если подключили и не светиться, значит надо его перевернуть и воткнуть туда же.

Источник: http://foxconnchannel.com/http://www.foxconnchannel.com/support/downloads.aspx
EvushkaМастер (1401) 12 лет назад

меня напрягло то, что у мама на проводе power led тройная, при том что в ней активны только 2 гнезда , среднее пустое. т.е. по вашей схеме все понятно но pled на деле занимает 3 штекера, тогда другие как?

Станислав Абраменко Гуру (4455) я в таких случаях разрезаю штекер, и подключаю как 2, можно еще осторожно иголочкой выковырять контакт из разъема, и переставить во второй, но это уже для ярых эстэтов, а остальные так и ставятся, часто почему то делают повлед на 3 в корпусах а на матери на 2, непонимаю нафига усложняют.

Остальные ответы

На самой плате должна быть табличка с обозначениями, что куда подключать. В инструкции по эксплуатации может есть. Ещё есть вариант — выложить сюда фотки и вам всё подробно распишут =)

Там контакты пописаны, внизу справа на плате,
power led. Индикатор питания
hdd led. Индикатор жеского диска
power sw. Кнопка питания
reset Кнопка перезагрузки

EvushkaМастер (1401) 12 лет назад
Спасибо, я знаю что это а вот куда подключать на это плате не очень понятно.
данил серебряковЗнаток (486) 8 лет назад
А вот у меня не написано и ты не подскажешь что делать

Если есть книжка к материнской плате (в комплекте есть) , то надо найти раздел описания этого блока. Там нарисована схема подсоединения. Если нет книжки, на самой системной плате выбито очень маленьким текстом прямо под местом подключения.. Обычно находиться снизу справа на системной плате.

EvushkaМастер (1401) 12 лет назад
Да, действительно всегда по подписи понятно что и куда а тут нет.

Да все написано. Прямо на плате. PowerLed на 3 пина или переделать в 2, или на плате обычно есть для него отдельный 3-пиновый разъем.

EvushkaМастер (1401) 12 лет назад
и примите к сведению что провод power led имеет 3 гнезда (среднее не активно)
Это легко исправляется, хотя на платах в 99 процентах есть для 3-пинового отдельный разъем.
Артур ХорошевУченик (125) 8 лет назад
Спасибо тебе большое сделал как ты покозал на кортинке всё заработало Спасибо

Помогите разобраться с этими гребанами провода.

Power SW, HDD LED, Reset SW, Power Led+, Power LED- — Материнские платы как подключить ,?
