Содержание

Технология Serial ATA
Что такое кабель Serial ATA (SATA)?
Различия кабелей SATA и PATA
Подробнее о кабелях и разъемах SATA
Конвертация кабелей SATA
Что такое SATA
Даем определение
Кабель SATA обзор и подключение
Кабеля и разъемы
SATA кабель — Serial ATA HDD Cable Hard Disk AliExpress !!!
Конфигурация SATA
Скорость передачи данных
Адаптер для HDD, IDE или Serial ATA 2,5 или 3,5
SATA Express
eSATA
eSATAp
mSATA
Вывод
- Похожие статьи

Тоже самое можно сказать и про силовой 15 контактный кабель.

Технология Serial ATA

Наконец-то, спустя несколько лет, теоретические разговоры о необходимости нового интерфейса начали реализовываться во что-то реальное и главное массово доступное. О Serial ATA я уже упоминал в статье о критериях выбора винчестеров, не особенно вдаваясь в механизмы его работы. А сейчас, судя по вопросам интересующихся, пришла пора это сделать.

К чему вся суета

Традиционный, параллельный ATA интерфейс хорошо зарекомендовал себя благодаря своей простоте и низкой стоимости реализации (пусть даже и предоставляя гораздо меньшее число удобств и преимуществ и худшую производительность по сравнению с другими, но, тем не менее, удовлетворяющую нуждам большинства обычных ПК), но дальнейшее его развитие стало сопрягаться с большим числом технологических трудностей, и назрела необходимость разработать новый интерфейс для замены. Часто среди обоснований перехода на новый стандарт в статьях называют ограниченную скорость передачи параллельного интерфейса в 133 мбайт/с, но это ограничение конкретной его версии, а не его вида вообще (а у Serial ATA не намного-то и больше — 150 Мбайт/с).

Дальнейшее увеличение пропускной способности возможно и при параллельной шине, причем для нее большая скорость естественней, чем для последовательной, но такая модернизация — дорогостоящее удовольствие (взгляните на приборы SCSI) и при достигнутых скоростях на последовательной шине, просто экономически нецелесообразно. Это раз. В старом интерфейсе использовались сигналы высокого уровня 5V, а при современном технологическом процессе получить их на выходе микросхем очень сложно и в общем-то даже невозможно. Это два. Это основные причины. Называемые улучшение вентилируемости, сокращение числа проводов, упрощение технологии шлейфов и сокращение затрат на производство — являются лишь следствием. Но не будем забегать вперед.

Как все начиналось

Работа над SerialATA была начата еще 4 года назад. Версия 0.9 спецификации была представлена на Intel Developer Forum 2000, и окончательно доработанная 1.0 — в конце того же года. Первые продукты начали появляться в 2001 году, а массовое производство, как и сказал инженер Steve Collins компании Seagate в интервью Андрею Кузину на Cebit 2001 началось полтора года спустя — в 2002-2003 годах, т.е. сейчас.

В разработке стандарта принимали и принимают участие многие серьезные компании. Изначально в рабочую группу входили APT Technologies, Dell, IBM, Intel, Maxtor, Quantum и Seagate Technologies. Подключение новых игроков происходило очень быстро и сейчас список участников проекта очень велик. Продвигается стандарт на рынок сейчас в основном стараниями VITESSE, Dell, Intel, Maxtor и Seagate — так называемой промогруппой Serial ATA.

И что мы имеем сегодня

Как несложно догадаться по именам разработчиков и из названия самого стандарта — Serial ATA — высокоскоростной последовательный интерфейс предназначенный для устройств хранения. По своей внутренней организационной структуре — четырехуровневой модели — он очень похож на другие стандарты, например USB или SCSI-3 которые в свою очередь всегда напоминали мне модель OSI сетей передачи данных. В последовательном ATA декомпозиция выполнена следующим образом:

Не нужно объяснять, что использование многоуровневой модели дает возможность для гибкого дальнейшего совершенствования стандарта, доработкой только необходимых уровней и не правя весь стандарт сразу.

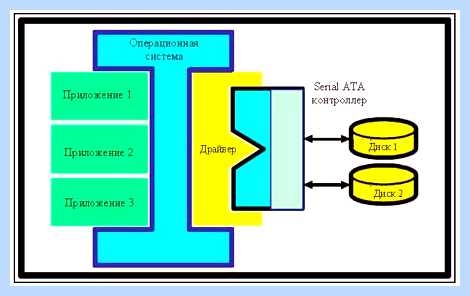

Для компьютера в котором установлен Serial ATA принципиально ничего не меняется, взаимодействие операционной системы через драйвер контроллера в целях обеспечения совместимости с предыдущими версиями ATA оставлено прежним. Наглядно сходства и различия можно представить так:

В привычном параллельном ATA два устройства объединяются кабелем в цепочку и подключаются к одному порту контроллера. Взаимодействие приложения и устройства происходит через операционную систему и драйвер контроллера.

На этом рисунке блоки определенного цвета функционально идентичны блокам соответствующего цвета с предыдущего рисунка. Видно, что функционирование приложений, операционной системы и драйверов осталось без изменений. Интерфейс между контроллером нового стандарта и драйвером (левая часть блока «контроллер») остался прежним: новый Serial ATA полностью эмулирует Parallel ATA: использует для обмена те же регистры и команды. Изменилось лишь взаимодействие между ним и непосредственно дисками. Сразу же обращает на себя внимание то, что для подключения тех же двух устройств контроллер уже имеет два порта, и каждый накопитель подключается отдельным кабелем.

В новом Serial ATA нет понятия ведомого и ведущего устройства (Master/Slave). Наконец-то пришла пора прекратить тягать перемычки из своих винчестеров. Все подключенные накопители являются независимыми устройствами и их работа выглядит с точки зрения старого стандарта как Master with no Slave Present (но не нужно боятся вероятных проблем со старым ПО в этом месте: из соображений совместимости предусмотрена возможность эмуляции работы устройств в режиме Master+Slave: в зависимости от бита, использующегося для определения устройства назначения на шине, обращения просто распределяются между портами SATA, хотя в этом режиме оказываются недоступными многие из возможностей новой шины). Чисто внешние различия на этом заканчиваются. Остальные — внутри.

Физический уровень занимается передачей битов по физическим каналам связи. Здесь определяются основные характеристики среды используемой для передачи данных и характеристики электрических сигналов.

Сигналы. Мы уже вскользь касались этого вопроса. При современных технологиях использование 5-ти вольтовых сигналов стало очень затруднительно, и кроме того, с ростом скорости работы возникают дополнительные сложности при переключении из одного состояния в другое. С такой проблемой уже однажды столкнулась SCSI, и сейчас, в Serial ATA был использован тот же подход. Уровень сигналов снижен и составляет 250 мв.

Способ передачи. Кроме того, вместо использовавшейся раннее в ATA однополярной передачи, обладающей низкой помехоустойчивостью, применена двухполярная (или еще ее называют дифференциальной. Снова же, так как и SCSI). Преимущество ее в гораздо большей помехозащищенности. При дифференциальной передаче по двум проводам передается один и тот же сигнал, но разной полярности. Шумы наводимые в проводах симметричны, и сложив оба полученных разнополярных сигнала можно получить шум, а вычев его из полученного сигнала — непосредственно чистый переданный сигнал. Собственно использование дифференциальной передачи и дало возможность снизить уровни используемого сигнала. Для кодирования передаваемой информации используется потенциальный код без возвращения к нулю (Non Return to Zero, NRZ). Он является одним из самых простых в реализации, благодаря двум резко различающимся потенциалам обладает хорошей распознаваемостью ошибок, но не обладает необходимым свойством самосинхронизации. Но с этим недостатком в SATA успешно борются гениально простым методом, о котором скажем ниже.

Физическая среда. Ключевой момент, ради которого то все и было затеяно: используется не параллельная физическая шина, а последовательная, состоящая из 2-х пар проводов (одной передачи и одной на прием) и несколько нулевых. Всего семь. Провод которыми соединяются устройство последовательной ATA становится таким образом тонким и круглым, гибким и удобным в использовании, не препятствует воздухообмену.

С другой стороны, изготовление провода функционирующего на столь высоких скоростях, как у Serial ATA, и при этом обладающего высокими механическими характеристиками, пусть и содержащего всего 7 проводов, обходится вряд ли дешевле, чем обычного 80-ти жильного. И если где-то и содержится возможность снижения стоимости пользования, как обещано разработчиками изначально, то вряд ли здесь. Зато безусловно задача согласования (терминирования) решается теперь намного и дешевле. А длина кабелей может достигать 1 метра. SATA может быть не только интерфейсом внутренних устройств хранения, но и… внешниих…

Разъемы. Так как проводов мало, то разъемы соответственно получаются очень компактными и удобными в использовании. На рисунке для сравнения представлены коннекторы традиционного параллельного (справа, стоит ли говорить) и нового последовательного интерфейса (слева):

Как вы думаете, какой из двух является разъемом шины данных? Думаете, что так же как и Parallel ATA тот, что пошире? Вот и не угадали! Тот, маленький который. Разъем питания по размерам теперь превосходит разъем data-кабеля. Конструктивно они оба выполнены с защитой от дурака: предусмотрен сложный ключ и вставить по другому их просто нельзя, в отличие от интерфейса ATA, где такую защиту, похоже, придумывали на скорую руку потом, пытаясь сохранить совместимость с версиями без оной. В результате вряд ли есть сегодня человек, который бы хоть раз не подключил IDE шлейф неправильно. А шире разъем питания по тому, что контакты в нем больше и надежнее. И их не 4, как в старом разъеме, — добавилась возможность использовать питание 3.3v.

Предвижу вопрос: а откуда же брать питание для SATA дисков? Ответ: обычное через специальный переходник

Спецификация SATA жестко не ограничивает размещение основных разъемов и выполнение дополнительных, и предлагает несколько вариантов. Один родной, а второй как всегда, для поддержки ошибок предыдущих версий.

Современные диски Barracuda ATA 7200.7 находятся между ними где-то посредине. Конечно же, в спецификации приведены конкретные требования к проводам, чертежи разъемов и т.п. Но нам это совершенно неинтересно.

Физический уровень осуществляет над поступившим кадром необходимые преобразования — конвертирует в последовательность, кодирует и выдает в линию и тоже самое в обратном порядке, когда получает данные с физической шины, т.е. от другого устройства. Взаимодействие физического уровня с вышележащим происходит по параллельной шине шириной 10, 20, 40 или другой, на усмотрение разработчика.

Канальный уровень выполняет функции арбитража и результата выполнения операций передачи данных, скремблирование, а также реализует механизмы обнаружения и коррекции ошибок. Теперь обо всем подробней.

Арбитраж и контроль передачи. Сам по себе физический уровень может только передавать данные, поступившие на его вход. Для предотвращения конфликтов, когда одновременно и устройство, и хост контроллер хотят передать данные, на канальном уровне предусмотрен специальный механизм контроля, получивший название арбитража. Кроме того в обязанности канального уровня входит слежение за тем, были ли данные успешно переданы и сообщение об этом вышестоящему — транспортному уровню. Легко сообразить зачем это нужно.

Обнаружение и коррекция ошибок. В отличие от стандарта ATA, который различными механизмами обнаружения и коррекции ошибок обрастал по мере роста быстродействия, т.е. тогда, когда припирало и без них было не обойтись, в Serial ATA несколько механизмов заложены изначально. Во-первых, хорошей распознаваемостью обладает используемый на физическом уровне NRZ. Но это не главное, ряд ошибок может успешно его миновать. Как метод применяется избыточное кодирование 8B/10B. Суть его проста: 8 бит исходных данных дополняются 2-мя дополнительными битами. Итого получается 10 бит — т.е. 1024 возможных битовых комбинаций может быть в получившемся коде, в то время как в исходном — только 256.

Из результирующего кода отбирают 256 комбинаций, которые будут соответствовать 256-ти комбинациям исходного кода, а остальные считают запрещенными. Это позволяет распознавать искажение данных — если принята запрещенная последовательность, то при передаче произошла ошибка. Кроме того, в Serial ATA используется CRC код. О нем, не буду подробно, так как многие наверное наслышаны. Кстати то, что жесткие диски с SATA имеют максимальную скорость обмена по интерфейсу в 150 Мбайт в секунду, при том, что для SATA заявлена скорость передачи на физическом уровне в 1.5 Гбит/с, объясняется использованием избыточного 8B/10B кодирования, снижающего полезную пропускную способность интерфейса до 1.2 Гбит/с.

Скремблирование. Код NRZ, используемый на физическом уровне не обладает свойством самосинхронизации, так как при последовательности нулей или единиц сигнал в линии просто превращается в постоянный сигнал определенного уровня. Скремблирование помогает бороться с этим явлением, перемешивая данные, подлежащие передаче определенным образом так, чтобы вероятность появления единиц и нулей на выходе была приблизительно одинаковой.

Работает канальный уровень так: получает информационный кадр от транспортного, выполняя логическое кодирование и вычисление CRC, и спускает вниз — к физическому уровню. При получении данных от физического порядок действия обратный.

Задачей транспортного уровня является обеспечение вышележащим протоколам передачи с той степенью надежности, которая им требуется. Он упаковывает поступившие от прикладного уровня ATA команды в кадры и предает их следующему, или распаковывает поступившие снизу данные и передает на прикладной уровень. Задачей прикладного уровня является организация взаимодействия между драйвером контроллера и всего программного, что за ним дальше стоит и самим контроллером через блок регистров и портов. В SATA их набор расширен, но это уже нас занимает не так сильно. Особенно много об этих уровнях говорить нечего.

Т.е. что и как происходит на конкретном этапе вам теперь должно быть более или менее понятно, а именно дать общее преставление о работе я сейчас хотел. О преимуществах нового стандарта писано уже много раз, и только ленивый не читал про это. Хотя на самом деле их не шибко то и много. С точки зрения производительности пожалуй даже вообще никаких (не говоря про то, что в связке ATA — SATA через переходник вообще может быть проигрыш). Принципиально новыми функциями стандарт не наделили. Разве что поддержка горячего подключения и замены появилась. Она описана в спецификации, но, увы, опционально и целиком и полностью ее реализация на совести производителя. Может быть в будущем что то появится…

А что может появиться?

Справочник по HDD. Весь Maxtor.
Справочник по HDD. Весь Quantum.
Справочник по HDD. Весь Samsung.
Справочник по HDD. Весь Seagate.
Справочник по HDD. Fujitsu`2003

Что такое кабель Serial ATA (SATA)?

SATA (произносится «say-da»), сокращение от Serial ATA (сокращение от Serial Advanced Technology Attachment) — это стандарт IDE, впервые выпущенный в 2001 году для подключения таких устройств, как оптические приводы и жесткие диски, к материнской плате. Термин SATA обычно относится к типам кабелей и соединений, которые соответствуют этому стандарту.

Serial ATA заменяет Parallel ATA в качестве предпочтительного стандарта IDE для подключения устройств хранения внутри компьютера. Устройства хранения SATA могут передавать данные на остальную часть компьютера и с нее намного, намного быстрее, чем аналогичное устройство PATA.

PATA иногда называют просто IDE. Если вы видите, что SATA используется в качестве противоположного термина с IDE, это просто означает, что обсуждаются кабели или соединения Serial и Parallel ATA.

Различия кабелей SATA и PATA

По сравнению с Parallel ATA, Serial ATA также обладает преимуществами более дешевой стоимости кабелей и возможностью горячей замены устройств. Горячая замена означает, что устройства могут быть заменены без отключения всей системы. Для устройств PATA необходимо выключить компьютер перед заменой жесткого диска.

В то время как диски SATA поддерживают горячую замену, устройство, использующее его, также должно, как и операционная система.

Сами кабели SATA намного меньше, чем толстые ленточные кабели PATA. Это означает, что ими легче управлять, потому что они не занимают так много места и могут быть легче связаны, если это необходимо. Более тонкий дизайн также улучшает воздушный поток внутри корпуса компьютера.

Как вы читали выше, скорость передачи данных по SATA намного выше, чем у PATA. 133 МБ/с — это самая высокая скорость передачи данных, возможная для устройств PATA, тогда как SATA поддерживает скорости от 187,5 МБ/с до 1 969 МБ/с (по состоянию на редакции 3.2).

Максимальная длина кабеля PATA составляет всего 18 дюймов (1,5 фута). Кабели SATA могут быть длиной до 1 метра (3,3 фута). Однако, хотя к кабелю данных PATA может быть подключено два устройства одновременно, кабель SATA позволяет использовать только одно.

Некоторые операционные системы Windows не поддерживают устройства SATA, такие как Windows 95 и 98. Однако, поскольку эти версии Windows устарели, это не должно вызывать беспокойства сегодня. Другим недостатком жестких дисков SATA является то, что им иногда требуется специальный драйвер устройства, чтобы компьютер мог начать считывать данные с него и записывать на него данные.

Подробнее о кабелях и разъемах SATA

SATA — это длинные 7-контактные кабели. Оба конца плоские и тонкие, один из которых часто выполнен под углом 90 градусов для лучшей прокладки кабеля. Один конец подключается к порту на материнской плате, обычно с пометкой SATA, а другой (например, к концу) подключается к задней части устройства хранения, например, к жесткому диску SATA.

Внешние жесткие диски также можно использовать с подключениями SATA, учитывая, конечно, что сам жесткий диск также имеет подключение SATA. Это называется eSATA. Это работает так, что внешний диск подключается к разъему eSATA на задней панели компьютера рядом с другими отверстиями для таких устройств, как монитор, сетевой кабель и порты USB. Внутри компьютера такое же внутреннее SATA-соединение осуществляется с материнской платой, как если бы жесткий диск был закреплен внутри корпуса.

Диски eSATA поддерживают горячую замену так же, как и внутренние диски SATA.

Большинство компьютеров не поставляются с предварительно установленным соединением eSATA на задней панели корпуса. Тем не менее, вы можете купить кронштейн самостоятельно довольно дешево. Например, стоимость 2-портового внутреннего кронштейна Monoprice от SATA до eSATA составляет менее 640 рублей.

Однако, одна оговорка с внешними жесткими дисками SATA заключается в том, что кабель не передает энергию, а только передает данные. Это означает, что в отличие от некоторых внешних USB-накопителей, дискам eSATA требуется адаптер питания, который подключается к передней стенке системного блока.

Конвертация кабелей SATA

Существуют различные адаптеры, которые можно приобрести, если вам необходимо преобразовать кабель более старого типа в SATA или преобразовать SATA в другой тип подключения.

Например, если вы хотите использовать жесткий диск SATA через USB-соединение, например, чтобы стереть диск, просмотреть данные или выполнить резервное копирование файлов, вы можете купить адаптер SATA to USB. Через AliExpress вы можете получить что-то вроде этого SATA/PATA/IDE Drive to USB Adapter Кабель-переходник именно для этой цели.

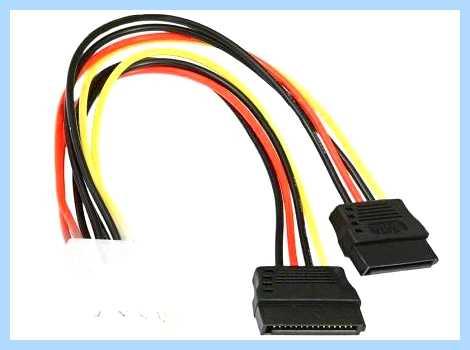

Есть также конвертеры Molex, которые вы можете использовать, если ваш источник питания не обеспечивает 15-контактное кабельное соединение, необходимое для питания внутреннего жесткого диска SATA. Эти кабельные адаптеры довольно недороги, например, от Micro SATA Cables.

Что такое SATA

Многим пользователям компьютеров не однократно встречалось слово SATA, но не многие знают, что этого такое. Стоит ли обращать на него внимание при выборе жесткого диска, системной платны или уже готового компьютера? Ведь в характеристиках данных устройств слово SATA сейчас часто упоминается.

Даем определение

SATA это последовательный интерфейс передачи данных между различными накопителями информации, который пришел на смену параллельному интерфейсу АТА.

Начало работ по созданию данного интерфейса было организованно с 2000 года.

В феврале 2000 года, по инициативе компании Intel была создана специальная рабочая группа, в которую вошли лидеры IT технологий тех и теперешних времен: компания Dell, Maxtor, Seagate, APT Technologies, Quantum и много других не менее значимых компаний.

Кабель SATA обзор и подключение

В результате двух годичной совместной работы, первые разъемы SATA появились на системных платах в конце 2002года. Они использовались для передачи данных через сетевые устройства.

А с 2003 года последовательный интерфейс был интегрирован уже во все современные системные платы.

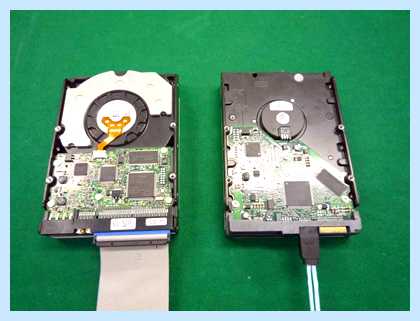

Чтобы визуально ощутить разницу между АТА и SATA посмотрите фото ниже.

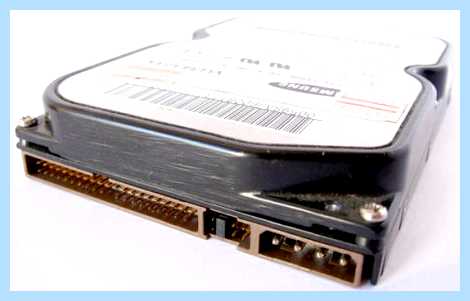

Параллельный интерфейс АТА.

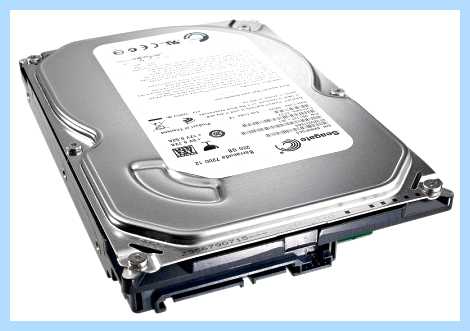

Последовательный интерфейс Serial ATA.

Новый интерфейс на программной уровне, совместим со всеми существующими аппаратными устройствами и обеспечиваем более высокую скорость передачи данных.

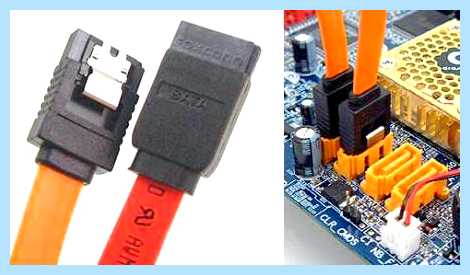

Как видно из фото выше 7 контактный провод имеет меньшую толщину, что обеспечивает более удобное соединение между собой различных устройств, а также позволяет увеличить количество разъемов Serial ATA на системной плате.

В некоторых моделях материнских плат их количество может достигать аж 6.

Более низкое рабочего напряжение, меньшее количество контактов и микросхем уменьшило тепловыделение устройствами. Поэтому контроллеры портов SATA не перегреваются, а это обеспечивают еще большую надежную передачу данных.

Однако к интерфейсу Serial ATA еще проблематично подключить большинство современных дисководов, поэтому все производили современных системных плат еще не отказались от интерфейса АТА (IDE).

Кабеля и разъемы

Для полноценной передачи данных через интерфейс SATA используются два кабеля.

Один, 7 контактный, непосредственно для передачи данных, и второй, 15 контактный, силовой, для подачи дополнительного напряжения.

При этом, 15 контактный, силовой кабель подключается к блоку питания, через обычный, 4-х контактный разъем выдающий два разных напряжения, 5 и 12 В.

Силовой кабель SATA выдает рабочее напряжение 3,3, 5 и 12 В, при силе тока в 4,5 А.

SATA кабель — Serial ATA HDD Cable Hard Disk AliExpress !!!

Ширина кабеля 2, 4 см.

Чтобы обеспечить плавный переход от АТА к SATA, в плане подключения питания, на некоторых моделях жестких дисков еще можно увидеть старые 4-х контактные разъемы.

Но как правило, современные винчестеры уже идут только с 15 контактным новым разъемом.

Кабель передачи данных Serial ATA можно подключать к винчестеру и системной плате даже при включенных последних, что нельзя было сделать в старом интерфейсе АТА.

Это достигается за счет того, что выводы заземления в районе контактов интерфейса сделаны немного длиннее, чем сигнальные и силовые.

Поэтому при подсоединении в первую очередь контактируют провода заземления, и только потом все остальные.

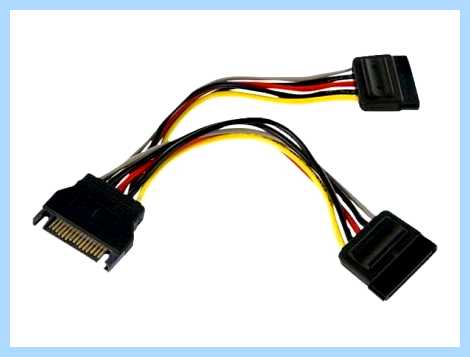

Тоже самое можно сказать и про силовой 15 контактный кабель.

Таблица, выводы разъема данных.

Таблица, силовой разъем Serial ATA.

Конфигурация SATA

Основное отличие конфигурации SATA от АТА это отсутствие специальных переключателей и фишек типа Master/Slave.

А также нет необходимости выбирать место подключения устройства к кабелю, ведь на кабеле АТА два таких места, и устройство, которое подключено в конце кабеля считается в BIOS главным.

Отсутствие настроек Master/Slave не только значительно упрощает аппаратную конфигурацию, но и позволяет более быстро устанавливать операционные системы, к примеру, Windows 7.

Кстати про BIOS, настройки в нем тоже не займут много времени. Вы там быстро все найдете и настроите.

Скорость передачи данных

Скорость передачи данных это один из важных параметров, для улучшение которого и был разработан интерфейс SATA.

Но этот показатель в данном интерфейсе постоянно увеличивался и сейчас скорость передачи данных может достигать до 1969 Мбайт /с. Многое зависит от поколения интерфейса SATA, а их уже 5.

Первые поколения последовательного интерфейса, версии «0», могли передать до 50 Мбайт/с, но они не прижились, так как сразу же были заменены на SATA 1.0. скорость передачи данных которых уже тогда достигала 150 Мбайт/с.

Время появления серий SATA и их возможности.

Серии:

Адаптер для HDD, IDE или Serial ATA 2,5 или 3,5

1.0 – время дебюта 7 Января 2003 года – максимальная теоретическая скорость передачи данных 150 Мбайт/с.
2.0 – появлюсь в 2004 году, полностью совместима с версией 1.0, максимальная теоретическая скорость передачи данных 300 Мбайт/с или 3 Гбит/с.
3.0 – время дебюта июль 2008 года, начало выпуска май 2009 года. Теоретическая максимальная скорость 600 Мбайт/с или 6 Гбит/с.
3.1 – время дебюта июль 2011 года, скорость – 600 Мбайт/с или 6 Гбит/с. Более усовершенствованная версия чем в п. 3.

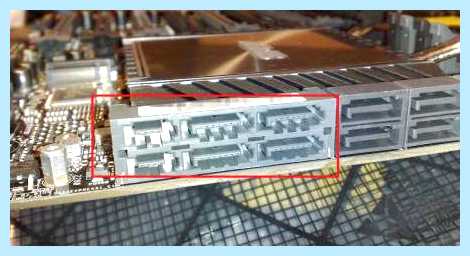

3.2, а также входящая в него спецификация SATA Express – время выхода 2013 год. В данной версии произошло слияние SATA и PCIe устройств. Скорость передачи данных выросла до 1969 Мбайт/с.

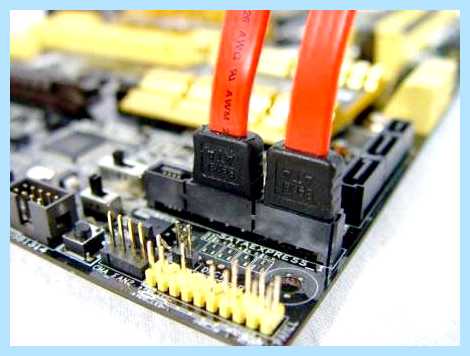

SATA Express

В данном интерфейсе передача данных осуществляется на скорости 16 Гбит/с или 1969 Мбайт/с за счет взаимодействия двух линий PCIe Express и SATA.

Интерфейс SATA Express начал внедрятся в чипсетах Intel 9-й серии и в начале 2014 года был мало еще известен.

Если не внедрятся в дебри ИТ технологий, то в двух словах можно сказать так.

Serial ATA Express, это своеобразный переходной мост, который переводит обычный режим передачи сигналов в режиме SATA на более скоростной, который возможен благодаря интерфейсу PCI Express.

eSATA

eSATA используется для подключения внешних устройств, что еще раз подтверждает универсальность интерфейса SATA.

Здесь уже используется более надежный разъемы подключения и порты.

Недостатком является то, что для работы внешнего устройства нужен отдельный специальный кабель.

Но разработчики интерфейса в скором времени решили эту проблему внедрив систему питания сразу в основной кабель в интерфейсе eSATAp.

eSATAp

eSATAp, это доработанный интерфейс eSATA в реализации которого была использована технология USB 2.0. Основное преимущество данного интерфейса, это передача по проводам напряжения 5 и 12 Вольт.

Соответственно встречаются eSATAp 5 V и eSATAp 12 V.

Существуют и другие названия интерфейса, все зависит от производителя. Вы можете встретить аналогичные названия: Power eSATA, Power over eSATA, eSATA USB Hybrid Port (EUHP), eSATApd и SATA/USB Combo.

Как выглядит интерфейс смотрите ниже.

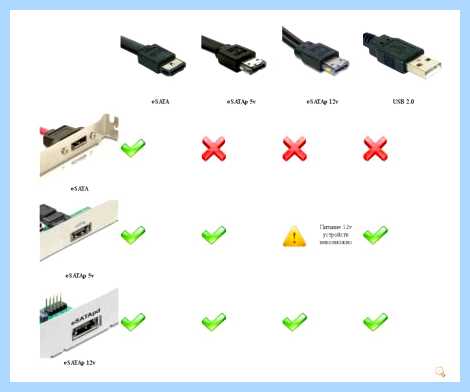

Совместимость кабелей.

Также для ноутбуков и нетбуков разработан интерфейс Mini eSATAp.

mSATA

mSATA – внедрен с сентября 2009 года. Разработан для использования в ноутбуках, нетбуков и других не больших ПК.

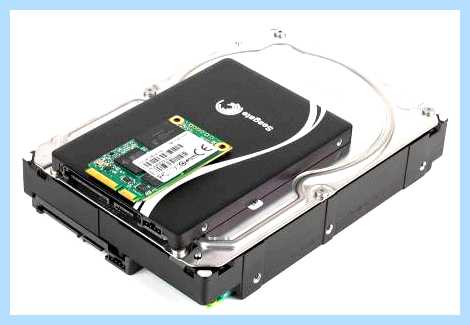

На фото выше, как пример, представлено два диска, один обычный SATA, он внизу. Выше диск с интерфейсом mSATA.

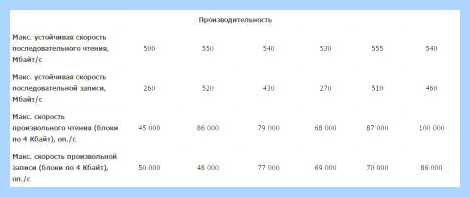

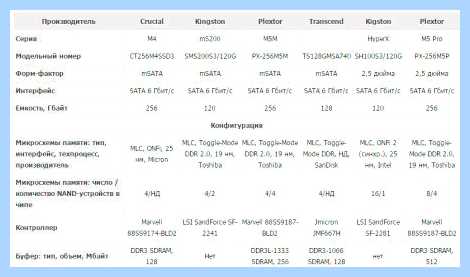

Кому интересно, можете ознакомится с характеристиками mSATA-накопителей.

Такие накопители установлены практически в каждом ультрабуке.

Интерфейс mSATA в обычных компьютерах применяется редко.

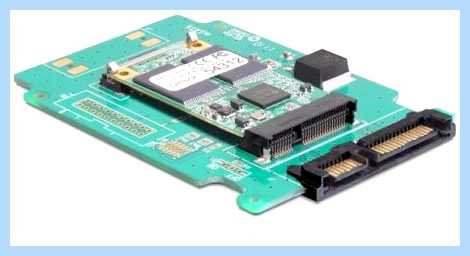

Переходник mSATA to Serial ATA Convertor.

Вывод

Из выше сказанного понятно, что интерфейс последовательной передачи данных SATA еще не исчерпал себя полностью.

Поэтому и дальше он будет развиваться и совершенствуется, удивляя нас своими возможностями в скорости передачи данных и удобством в работе.
