Hdmi 19 pin

vita1980.80@mail.ru
10 августа 2021
На чтение: 23 минуты 0 комментариев

Содержание

Hdmi 19 pin

HDMI 1.4 introduces two features called ARC (Audio Return Channel) and HEC (HDMI Ethernet Channel). These features use two pins from the connector: a previously unused pin and the hot plug detect pin. If only ARC transmission is required, a single mode signal using the HEAC+ line can be used, otherwise, HEC is transmitted as a differential signal over the pair of lines, and ARC as a common mode component of the pair.

Распиновка hdmi кабеля

Цифровой интерфейс HDMI прочно занял свое место на вершине технологий. Лидерские технические характеристики и постоянное обновление спецификаций привели к высокой популярности этого метода передачи данных. Интерфейс HDMI стараются использовать во всех случаях, когда техника имеет для этого подходящие разъемы. И даже в тех случаях, когда гнездо есть только на одном устройстве, пользователи предпочитают подключаться через адаптеры, задействуя именно его. Именно по этой причине актуальность сегодняшней статьи как никогда высока.

Несмотря на относительно невысокую стоимость переходников, многие предпочитают ремонтировать их или даже изготавливать самостоятельно. Однако передача данных – тонкое дело, поэтому, не зная, что и как делать, можно спровоцировать серьезную поломку. Поэтому теория в таком вопросе выступает на первое место. В первую очередь нужно получить представление о том, как организовывается передача данных. После этого идет следующий шаг – понять, какой контакт передает каждый тип данных. В сфере электроники это называется одним словом – распиновка. Именно о ней и пойдет речь. Разберемся, какие типы разъемов встречаются и сколько в них контактов. А также будет описано, какой контакт за что отвечает. Распиновка HDMI кабеля сможет помочь тем, кто хочет изготовить переходник или починить существующий.

Распиновка HDMI: обзор распайки цифрового интерфейса

Hdmi 19 pin

Прежде чем приступить к конкретным примерам, можно познакомиться с общим принципом распределения контактов. HDMI – это цифровой разъем, который поддерживает передачу как видео, так и аудио данных. Помимо всего этого, некоторые спецификации поддерживают подключение через Ethernet, функцию обратной отправки звука и многое другое.

На первый взгляд, технология кабеля HDMI схожа по исполнению с витой парой, и в этом утверждении есть доля истины. Однако на самом деле кабель включает в себя целых 19 пар, каждая из которых отвечает за свой параметр. Среди них можно обнаружить:

  • Каналы видео
  • Каналы синхронизации
  • Интернет-канал
  • Аудиоканал
  • Питание
  • Каналы датчиков и детекторов.

Кажется, что во всем этом можно легко запутаться. Однако это не совсем так. Несмотря на наличие трех форм-факторов, схема в них примерно одинакова. Поэтому достаточно понять общий принцип, чтобы затем использовать его в работе или ремонте. Именно этим мы и займемся.

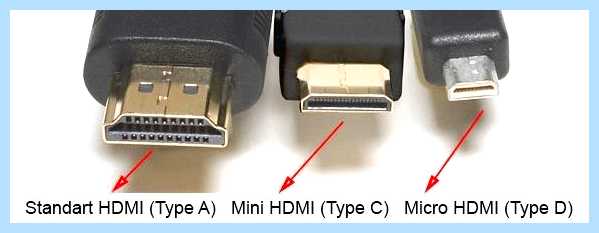

Разъемы HDMI, мини, микро и их цоколевка

Hdmi 19 pin

Как уже говорилось, существует несколько форм-факторов разъема. Форм-фактор – это не что иное, как габариты разъема и его параметры. В случае с HDMI их три, и ни один из них не выделяется в плане технических характеристик. Каждый тип имеет единую со спецификацией пропускную способность и максимальное разрешение. Вот эти типы и их основное предназначение:

  • TypeA. Стандартный разъем, который применяется в большинстве видов техники. Наиболее распространен среди своих «собратьев». В обиходе часто называется полноразмерным.
  • TypeC. Он же Mini HDMI. Применяется в планшетах, видеокамерах и определенных моделях ноутбуков. Назван так из-за размера, меньшего, чем у типа А.
  • TypeD. Micro HDMI. Наиболее миниатюрный разъем семейства. Был разработан специально для небольших устройств вроде планшетов, фотокамер и даже смарфонов.

Познакомиться с типами разъемов – это одно, и совсем другое – распиновка HDMI разъема по форм-факторам. Далее речь пойдет о каждом из этих форм-факторов, а также еще об одном госте.

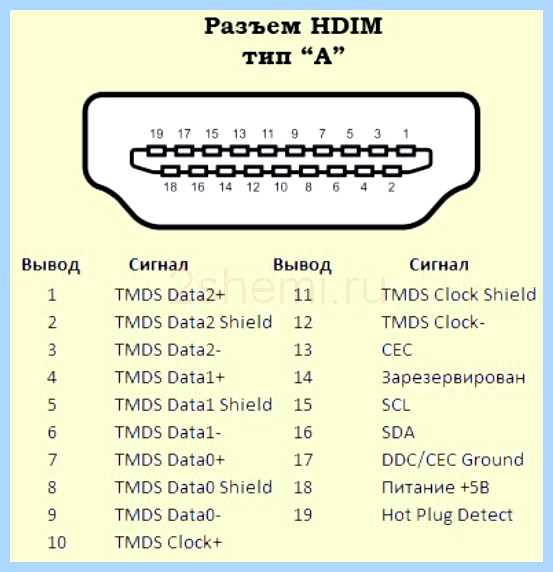

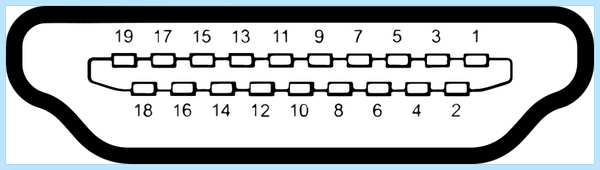

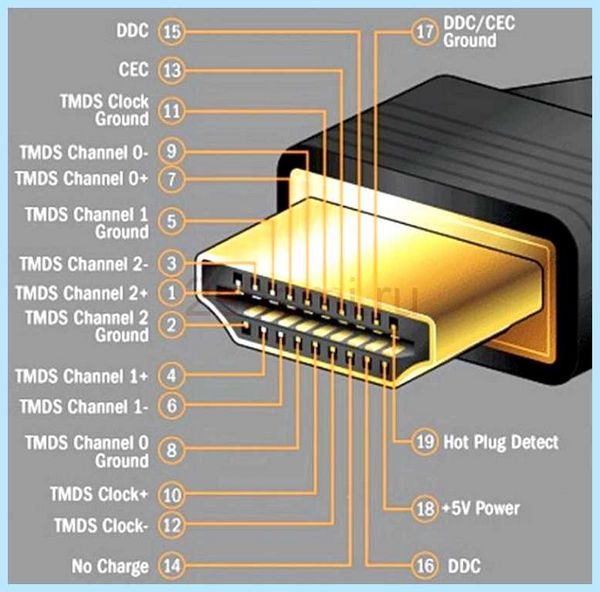

Распиновка HDMI Type A, 19 pin

Hdmi 19 pin

Стандартный полноразмерный разъем имеет 19 контактов, что ясно из названия подзаголовка. Если присвоить каждому контакту свой условный номер, удастся разбить их на группы. В группе 1 (контакты 1-9) будут находиться каналы видеосигнала 0, 1, 2 по принципу +/экран/-. В группу 2 отнесем номера 10-12. В них находится тактовая частота (+/экран/-). Следующая группа – служебная. К ней относятся контакты 13-16 и включают в себя сигналы CEC, SCL и SDA. В последнюю отнесем оставшиеся три контакта. Назовем эту группу Питание, так как в ней находится «Земля», канал питания и детектор подключения.

А теперь приведем каждый контакт отдельно с присвоенной подписью:

  1. Видео (2+)
  2. Видео (2 экран)
  3. Видео (2-)
  4. Видео (1+)
  5. Видео (1 экран)
  6. Видео (1-)
  7. Видео (0+)
  8. Видео (0 экран)
  9. Видео (0-)
  10. Такт +
  11. Такт (экран)
  12. Такт –
  13. Сигнал CEC (служебный)
  14. Утилита
  15. Сигнал шины SCL
  16. Сигнал шины SDA
  17. Земля
  18. Шина питания на 5В
  19. Детектор подключения устройства.

Данную схему удобно использовать при починке разъема. А также это – распиновка HDMI — HDMI.

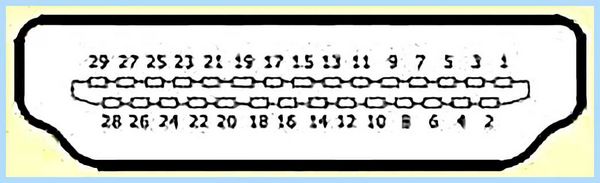

Распиновка HDMI Type B, 29pin

Hdmi 19 pin

Есть и еще один тип разъема, который мы практически не затронули по причине редкой встречаемости в технике. Речь идет о большом разъеме, так называемом Типе Б, включающим в себя 29 контактов. В нем за данные отвечают контакты 1-9 и 13-21, 10-12 отведены для часов, 22 – под СЕС. 23 и 24 «пустые», зарезервированные, 25 и 26 – это SCL/SDA, а 27-29 – это «Земля», питание и детектор подключения соответственно.

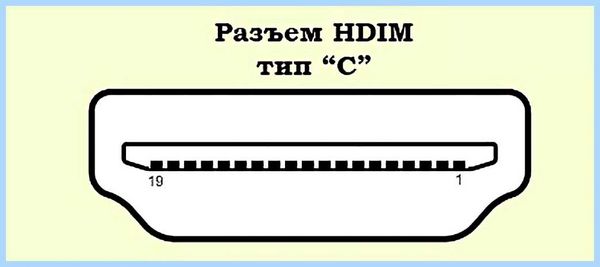

Распиновка HDMI Type C ( Mini ), 19pin

Hdmi 19 pin

Mini HDMI, или HDMI Type C – это разъем, который отличается меньшими габаритами. По ширине он мало отличается от полноразмерного, но сильно сплюснут по высоте. Форм-фактор был представлен 22 июня 2006 года, вместе с выходом спецификации 1.3. Первые технические характеристики, собственно, и соответствовали данной спецификации. Так, пропускная способность увеличилась и стала составлять 10,2 Гбит/с. Максимально возможное разрешение интерфейса – это 2560х1440. Основное предназначение при выходе спецификации – это видеокамеры. Со временем сфера его применения значительно расширилась. Сейчас Mini HDMI применяется для передачи сигнала с фотовидео аппаратуры, планшетов и некоторых моделей ноутбуков.

Перейдем к самой распиновке. Все контакты расположены на нижней части разъема. Как и в полноразмерном форм-факторе, их 19. Вот предназначение каждого контакта по порядку:

  1. Дата экран
  2. Дата 2+
  3. Дата 2-
  4. Дата экран
  5. Дата 1+
  6. Дата 1-
  7. Дата экран
  8. Дата 0+
  9. Дата 0-
  10. Тактовая частота экран
  11. Тактовая частота +
  12. Тактовая частота –
  13. Земля для DDC/CEC/HEC
  14. Сигнал СЕС
  15. SCL
  16. SDA
  17. Зарезервирован для всех типов кабелей, кроме HDMI+Ethernet
  18. Питание 5В
  19. Детектор горячего подключения (кроме интернет-стандарта)

Распиновка HDMI Type D ( Micro ), 19pin

Hdmi 19 pin

Размер техники, поддерживающей цифровую передачу данных, неуклонно уменьшался. В связи с этим спустя короткое время после выхода мини-штекера возникла потребность адаптировать HDMI кабель для самых небольших устройств. Так, при выходе спецификации 1.4 появился Micro HDMI, получивший официальное наименование Type D. По высоте он примерно равен мини-разъему, однако ширина значительно уменьшилась. Благодаря этому появилась возможность использовать его даже в самых небольших устройствах. Фотоаппараты, видеокамеры и другие миниатюрные устройства получили возможность моментально выводить на большой экран свои данные. Пропускная способность спецификации позволила работать с разрешением до 4096х2160. Такое разрешение может выводить фото или видео высочайшего качества напрямую с миниатюрной техники, без необходимости сбрасывать файлы на ПК или другой носитель.

Как и предыдущие форм-факторы, микро HDMI имеет 19 контактов. Для большей компактности производители вернулись к расположению контактов как сверху, так и снизу. Далее по списку – распиновка с привязкой по номерам.

  1. Детектор подключения
  2. Зарезервирован
  3. Дата 2+
  4. Дата 2 экран
  5. Дата 2-
  6. Дата 1+
  7. Дата 1 экран
  8. Дата 1-
  9. Дата 0+
  10. Дата 0 экран
  11. Дата 0-
  12. Такт +
  13. Такт экран
  14. Такт –
  15. Сигнал СЕС
  16. Заземление
  17. SCL
  18. SDA
  19. Питание 5В

Распиновка HDMI кабеля по цветам

Hdmi 19 pin

Как и все цифровые интерфейсы, видеоданные HDMI передаются по системе RGB. В этой системе цветов основными являются красный, зеленый и синий. Следовательно, для вывода изображения потребуется три витых пары. Каждая из них защищена собственным экраном. Соответственно, мы получаем три группы по 3 провода, что в сумме дает 9 контактов. Для удобства распайки их объединяют в цветовые группы. Далее эти группы по номерам контактов:

  • Контакты 1-2-3 (2-1-3 в мини и 3-4-5 в микро) – красная группа
  • Контакты 4-5-6 (5-4-6 в мини и 6-7-8 в микро) – зеленая группа
  • Контакты 7-8-9 (8-7-9 в мини и 9-10-11 в микро) – синяя группа.

Как правило, «плюсовой» провод каждой группы окрашен в белый цвет, в то время как «минус» — в цвет, соответствующий группе. Это сделано для того, чтобы распайка HDMI проходила проще и быстрее, а шанс совершить ошибку был ниже.

Распиновка HDMI кабеля на звук

Потребность познакомиться со звуковыми каналами может появиться, если одно из устройств по каким-либо причинам не выводит аудио, передаваемое по мультимедийному интерфейсу. С HDMI такое случается чаще, чем с DisplayPort, так как мультимедийность не учитывает тонкостей производителей. Так или иначе, выход есть. Чтобы не мучиться, спаивая вместе множество разъемов, рекомендуем воспользоваться готовым вариантом. Нужно приобрести адаптер аудио. Его роль – выделить из данных аудио и передать в аналоговом или цифровом формате. Такой способ куда надежнее, а также помогаем сэкономить средства. Отдельное внимание следует выделить на контакт номер 14. В полноразмерном HDMI спецификации 1.4 и новее этот канал отведен под технологию ARC. Этот обратный аудиоканал позволяет избавиться от лишних проводов, передавая звуковые данные в двух направлениях. Использовать его можно и нужно, поскольку применение ARC – это мощный инструмент, способный упростить жизнь.

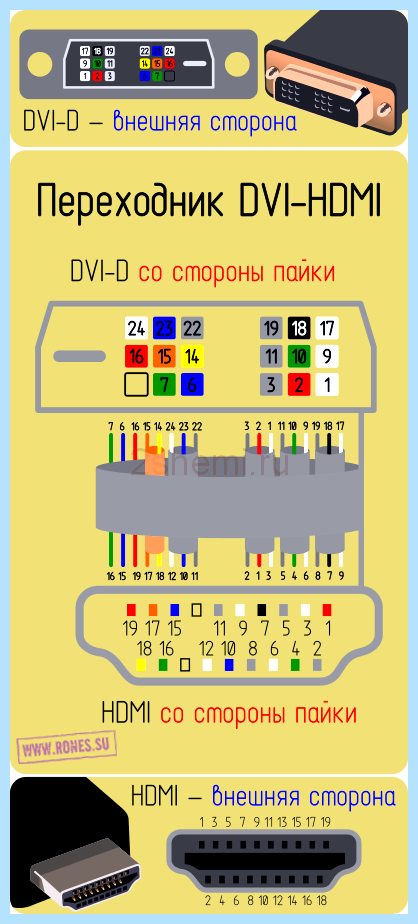

HDMI – DVI распиновка контактов

Если говорить о переходниках, то наиболее часто требуется подключить HDMI к монитору, имеющему цифровой интерфейс старого образца. Как правило, это DVI – стандарт, появившийся довольно давно. Тем не менее его технические характеристики позволяют обрабатывать данные высокого разрешения и четкости. Сходный формат передаваемых данных позволяет обойтись без сложной конвертации. Достаточно правильно распаянного переходника из кабеля и двух штекеров. Конечно, стоит учитывать, что DVI не поддерживает передачу звука. Поэтому от нее придется либо отказаться, либо использовать вышеупомянутый звуковой адаптер.

Чтобы собрать рабочий переходник, нужно соединить контакты следующим образом:

Номер HDMI Номер DVI
1 2
2 3, экран
3 1
4 10
5 11, экран
6 9
7 18
8 19, экран
9 17
10 23
11 22, экран
12 24
13 Нет аналога
14 Нет аналога
15 6
16 7
17 15 («Земля»)
18 14
19 16

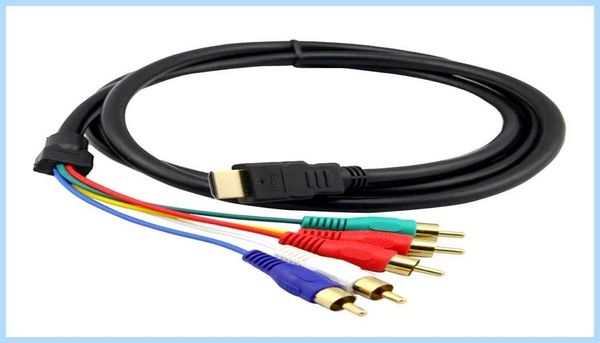

Распиновка HDMI разъема на тюльпан RCA

Hdmi 19 pin

Создание переходника возможно и в случае с использованием тюльпана. Применяется данный переходник не так часто, а в продаже стоит он не так и дорого. Поэтому лучше приобретать готовый продукт, чем возиться с изготовлением самодельного прибора. Тем не менее и это возможно. Мы не зря приводили выше разделение контактов по цветам. Каждый из цветов – свой канал в системе RGB. Это может помочь в создании переходника на тюльпан RCA. Каждая цветовая группа соединяется с соответствующим «тюльпаном», а звук выводится отдельно.

Стоит отметить, что формат данных в двух разъемах разный, а потому рекомендуется использовать покупные адаптеры, содержащие в себе конвертирующие платы.

Распиновка переходника HDMI – VGA

Hdmi 19 pin

Переходник на VGA – это то, чего не может существовать в природе. Два интерфейса используют слишком разные форматы данных, чтобы их можно было так просто соединить вместе. Для этого требуется несколько сложных плат, спаять которые самостоятельно крайне проблематично. Рекомендуется использовать покупные адаптеры – это быстро, просто и надежно. Изготавливая такой адаптер самостоятельно, очень легко что-то перепутать, что может привести к проблемам с техникой.

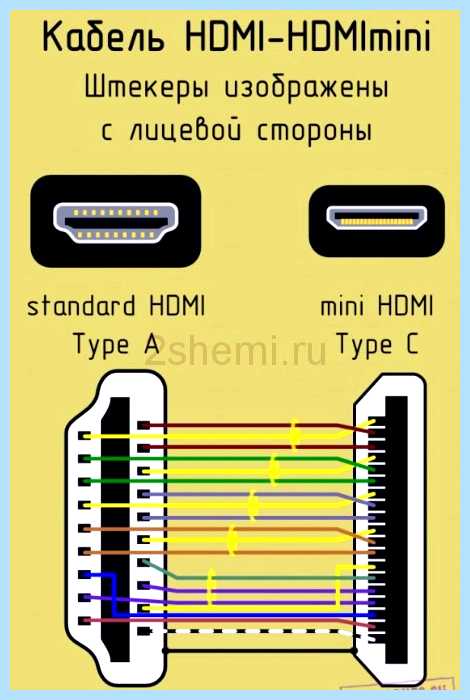

Переходник HDMI — Mini HDMI

Совсем по-другому обстоят дела с другими форм-факторами. Они находятся в одном стандарте, используют единые форматы и шифрование, а также обладают одинаковыми характеристиками. Все это дает возможность создавать переходники без труда. Чтобы ничего не перепутать, достаточно запомнить, что в группе из трех контактов немного меняется очередность. В полноразмерном разъеме контакт экрана располагается на втором месте из трех, а в Мини – на первом. Помимо этого, «Земля» в мини разъеме находится на 13м контакте, СЕС – на 14м, а 17й – зарезервирован.

Изготовление кабеля HDMI своими руками

Чтобы создать кабель самостоятельно, нужно подготовить 5 скруток по три провода (один – экран) и четыре самостоятельных. После этого просто спаиваем один штекер с другим соответственно указанной в расположенном выше разделе распиновке. Концы можно обжать термоусадкой. Готово! Кабель готов к использованию.

Итог

Распиновка HDMI — дело непростое, однако поддается освоению, если понять принцип расположения контактов. После этого можно создавать переходники и кабели, а также ремонтировать существующие, экономя немало денег.

Распиновка HDMI кабеля и разъёма, схема распайки контактов

Название HDMI (High Definition Multimedia Interface) дословно переводится как Высокой Четкости Мультимедийный Интерфейс. Стандартный HDMI кабель состоит из 19 проводов. Зная схему распиновки кабеля, можно подключить к нему HDMI розетку или починить обрыв провода, заменить поврежденный разъем. Нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.

HDMI используется в качестве интерфейса для передачи несжатых цифровых видео и аудио сигналов высокого качества. HDMI интерфейс поддерживает передачу в максимальном разрешении видео и аудио сигналов таких форматов как DTS, LPCM, DVD-Audio, Dolby Digital, Super Audio CD и т.д. HDMI может иметь максимальную скорость передачи данных до 10,2 Гбит/сек (340 МГц). Интерфейс использует протокол TMDS.

Hdmi 19 pin

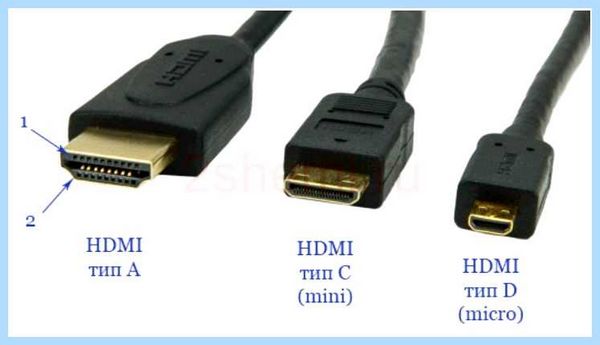

Разъёмы HDMI (мини, микро) и их цоколёвка

  • Тип «A» – 19 контактов, спецификация 1.0
  • Тип «B» – 29 контактов, спецификация 1.0
  • Тип «C» – 19 контактов (mini), спецификация 1.3
  • Тип «D» – 19 контактов (micro), спецификация 1.4
  • Тип «E» – 19 контактов, спецификация 1.4

Hdmi 19 pin

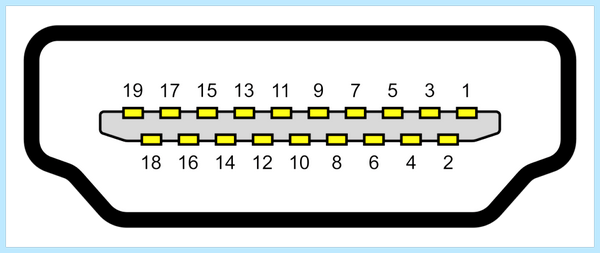

Распиновка HDMI Type A (19pin)

Hdmi 19 pin

Gold Plated 1080P HDMI 19-Pin V1.4 M-M Connection Cable

Распиновка HDMI Type B (29pin)

Hdmi 19 pin

20cm HDMI 19 Pin Male to VGA Female Cable Adapter

Hdmi 19 pin

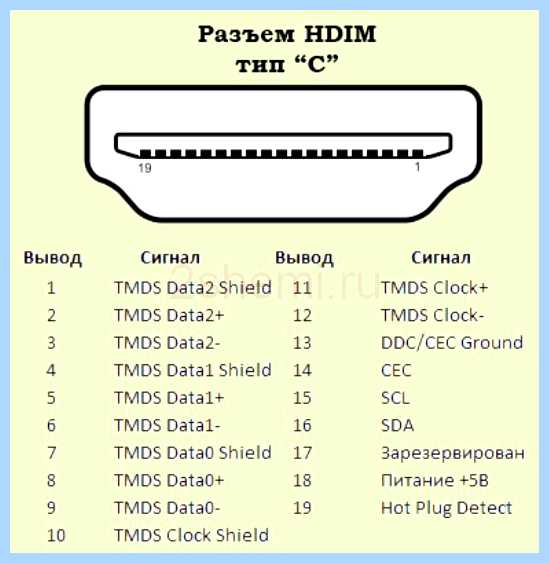

Распиновка HDMI Type C mini (19pin)

Hdmi 19 pin

Распиновка HDMI Type D micro (19pin)

Контакт Описание сигнала
HDMI
Type A
(standard)		 HDMI
Type B		 HDMI
Type C
(mini)		 HDMI
Type D
(micro)
1 1 2 3 TMDS Data2+ (Видеосигнал, пара 2)
2 2 1 4 TMDS Data2 Shield (Экран видеосигнала)
3 3 3 5 TMDS Data2- (Видеосигнал, пара 2)
4 4 5 6 TMDS Data1+ (Видеосигнал, пара 1)
5 5 4 7 TMDS Data1 Shield (Экран видеосигнала)
6 6 6 8 TMDS Data1- (Видеосигнал, пара 1)
7 7 8 9 TMDS Data0+ (Видеосигнал, пара 0)
8 8 7 10 TMDS Data0 Shield (Экран видеосигнала)
9 9 9 11 TMDS Data0- (Видеосигнал, пара 0)
10 10 11 12 TMDS Clock+ (Тактовая частота видеосигнала)
11 11 10 13 TMDS Clock Shield (Экран тактовой частоты видеосигнала)
12 12 12 14 TMDS Clock- (Тактовая частота видеосигнала)
– 13 – – TMDS Data5+ (Видеосигнал, пара 5)
– 14 – – TMDS Data5 Shield (Экран видеосигнала)
– 15 – – TMDS Data5- (Видеосигнал, пара 5)
– 16 – – TMDS Data4+ (Видеосигнал, пара 4)
– 17 – – TMDS Data4 Shield (Экран видеосигнала)
– 18 – – TMDS Data4- (Видеосигнал, пара 4)
– 19 – – TMDS Data3+ (Видеосигнал, пара 3)
– 20 – – TMDS Data3 Shield (Экран видеосигнала)
– 21 – – TMDS Data3-(Видеосигнал, пара 3)
13 22 14 15 CEC (Сигнал)
14 23 17 2 Reserved (HDMI 1.0-1.3c)
HEC Data- (HDMI 1.4+ with Eternet)
– 24 – – Reserved (Зарезервирован в кабеле, но не подключен)
15 25 15 17 SCL (I2C Serial Clock for DDC)
16 26 16 18 SDA (I2C Serial Data for DDC)
17 27 13 16 DDC/CEC/HEC Ground (Заземление)
18 28 18 19 +5V Power (max 50 mA) (Питание)
19 29 19 1 Hot Plug Detect (All versions) (горячее подключение)
HEC Data+ (HDMI 1.4+ with Ethernet)

Полезное: Распиновка витой пары сети 8 проводов — цветовая схема

Hdmi 19 pin

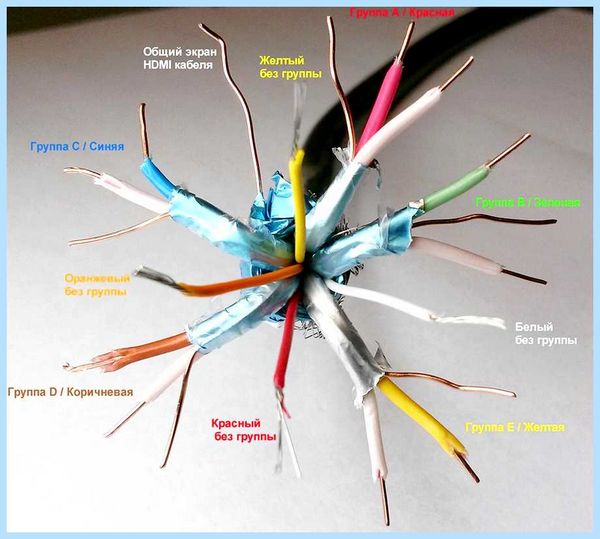

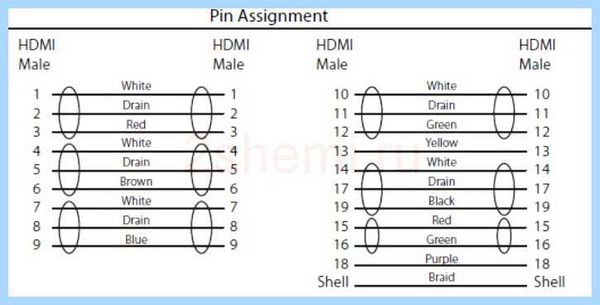

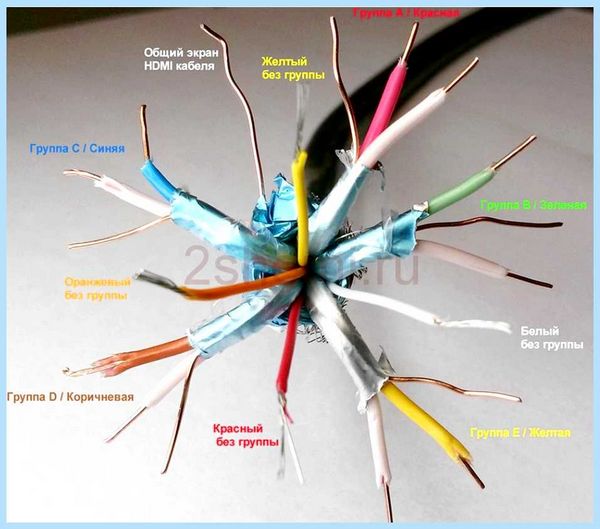

Распиновка HDMI кабеля по цветам

HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно. Разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.

Hdmi 19 pin

Номер контакта Назначение Цвет провода Примечание
1 Видеосигнал 2+ Белый Красная группа
2 Видеосигнал 2 экран Экран
3 Видеосигнал 2- Красный
4 Видеосигнал 1+ Белый Зеленая группа
5 Видеосигнал 1 экран Экран
6 Видеосигнал 1- Зеленый
7 Видеосигнал 0+ Белый Синяя группа
8 Видеосигнал 0 экран Экран
9 Видеосигнал 0- Синий
10 Такт + Белый
11 Такт экран Экран
12 Такт — Коричневый
13 Служебный сигнал CEC Белый
14 Утилита Белый Желтая группа
15 Сигнал SCL асимметричной шины Оранжевый
16 Сигнал SDA асимметричной шины Желтый
17 Земля Экран Желтая группа
18 Питание +5 В Красный
19 Детектор подключения Желтый Желтая группа

Единой цветовой маркировки жил не существует и у каждого производителя кабеля может быть своя маркировка. В тестовом экземпляре HDMI кабеля использовалась именно такая.

Hdmi 19 pin

Распиновка hdmi кабеля на звук

Звук в современных телевизорах или приставках иногда только через HDMI выходит (без обычных выходов аудио или как на наушники, то есть нет старого аудио выхода). Поэтому приходится думать как “извлечь” звуковой сигнал из ейчдимиай гнезда. Для этого можно купить на Али специальный аудиоадаптер (600 руб.) в виде маленькой коробочки, что извлекает звук из сигнала идущего по HDMI и выводит его в аналоговом виде на два разъема RCA тюльпан или в цифровом на оптический SPDIF.

HDMI-DVI распиновка контактов

Hdmi 19 pin

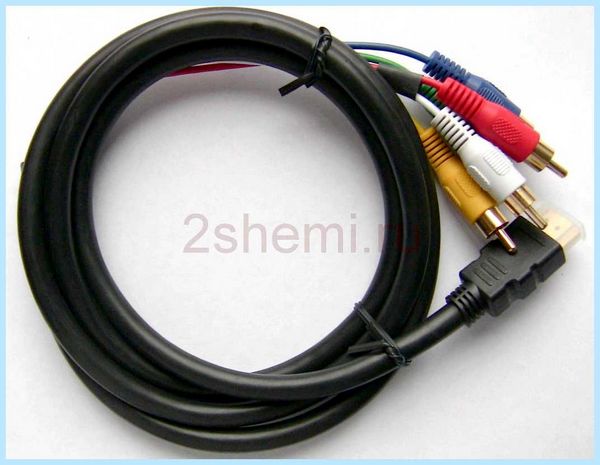

Распиновка HDMI разъема на тюльпан RCA

Обычно переходником HDMI – RCA пользуются, когда необходимо воспроизвести или передать данные в видео и аудио формате. В данном соединительном кабеле встроен специальный чип, выполняющий роль преобразователя цифрового сигнала HDMI в композитное видео или аудио. Затем этот сигнал поступает через разъем «тюльпан» на экран телевизора.

Hdmi 19 pin

Для преобразования чисто цифрового сигнала HDMI в аналоговый (S-Video, компонент или композит) нужен не просто переходник, а целое устройство состоящее из приёмника цифрового сигнала, несколько ЦАПов, формирователя телевизионного сигнала, ну и еще кучу деталей по мелочи. Слишком сложно для того, чтобы назвать это просто переходником.

Конструкция переходника выполнена в виде миниатюрного аппаратного модуля с проводом. На одном конце, которого имеется коннектор HDMI, а на другом три разноцветных разъема «тюльпан».

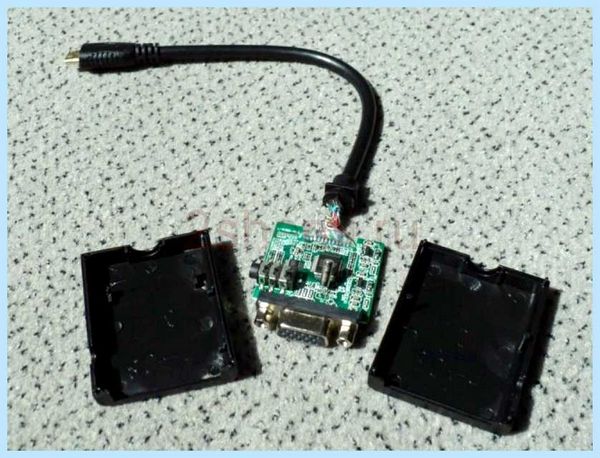

Распиновка переходника HDMI-VGA

Hdmi 19 pin

Переходник HDMI-VGA состоит не только из одних проводов и разъёмов. Кабель HDMI-VGA представляет собой целую схему на микросхеме, спаять которую самому очень сложно – просто купите готовый адаптер (как и в случае с выделением звука из такого кабеля). Цена его на Али около 700 рублей.

Hdmi 19 pin

Hdmi 19 pin

Переходник HDMI-HDMImini

Hdmi 19 pin

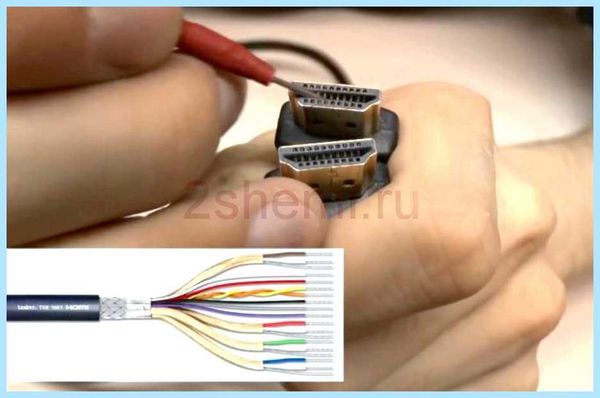

Изготовление кабеля HDMI своими руками

Hdmi 19 pin

Изготовление кабеля HDMI в домашних условиях не проблема – просто возьмите кусок провода нужной длины и необходимые разъёмы. Зачистите пару сантиметров от оплётки, снимите изоляцию с проводков и аккуратно лудите их.

Hdmi 19 pin

20cm HDMI 19 Pin Male to VGA Female Cable Adapter

В зависимости от того, какие разъёмы нужно использовать на концах кабеля, выбираем схему цоколёвки и паяем. Например если надо с обоих сторон иметь hdmi штекеры – схема будет такая:

Hdmi 19 pin

Здесь указан вариант как для стандартного размера, так и для мини или микро hdmi.

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

  1. Аноним 15 Марта 2020

если нет провода в паре для земли что нужно сделать

Автору статьи вагон уважения! Помог разобраться с проблемкой в нашей плате (использовали micro hdmi коннектор, а там оказывается нумерация пинов иная). СПАСИБО!

HDMI pinout

The High-Definition Multi-media is an industry-supported digital audio/video interface. HDMI provides an interface between any compatible digital audio/video source and a compatible digital audio and/or video monitor.

HDMI supports standard, enhanced, or high-definition video, plus multi-channel digital audio on a single cable. It is independent of the various DTV standards such as ATSC, DVB(-T,-S,-C), as these are encapsulations of the MPEG data streams, which are passed off to a decoder, and output as uncompressed video data, which can be high-definition. HDMI implements the EIA/CEA-861 standards, which define video formats and waveforms, transport of compressed, uncompressed, and LPCM audio, auxiliary data, and implementations of the VESA EDID. The video data is encoded into TMDS for transmission digitally over HDMI. HDMI also includes support for 8-channel uncompressed digital audio. Beginning with version 1.2, HDMI now supports up to 8 channels of one-bit audio. One-bit audio is what is used on Super Audio CDs.

The HDMI specification defines the protocols, signals, electrical interfaces and mechanical requirements of the standard. There are a number of HDMI-standard cable connectors available, each of which can be used for any uncompressed TV or PC video format, including standard, enhanced, high definition, and 3D video signals, compressed or uncompressed digital audio, CEC (Consumer Electronics Control) connection and an Ethernet data connection.

The HDMI specification defines the protocols, signals, electrical interfaces and mechanical requirements of the standard. There are five HDMI connector types. Type A/B HDMI connectors are defined in the HDMI 1.0 specification, type C (mini HDMI pinout) is defined in the HDMI 1.3 specification, and type D HDMI connector (micro HDMI pinout) and E are defined in the HDMI 1.4 specification.

The standard Type A HDMI connector has 19 pins, and a higher resolution version called Type B, has been defined, although it is not yet in common use. Type B has 29 pins, allowing it to carry an expanded video channel for use with high-resolution displays. Type-B is designed to support resolutions higher than 1080p.

Type A HDMI connector pinout

Pin Signal Description
1 TMDS Data2+ TMDS lanes
2 TMDS Data2 Shield
3 TMDS Data2-
4 TMDS Data1+
5 TMDS Data1 Shield
6 TMDS Data1-
7 TMDS Data0+
8 TMDS Data0 Shield
9 TMDS Data0-
10 TMDS Clock+
11 TMDS Clock Shield
12 TMDS Clock-
13 CEC CEC control
14 Reserved/Utility/HEAC+ HDMI 1.4+, optional, HDMI Ethernet Channel and Audio Return Channel may be N.C. on device
15 SCL DDC clock
16 SDA DDC data
17 DDC/HEC/CEC Ground
18 +5 V Power power EDID/DDC
19 Hot Plug Detect/HEC Data- HDMI 1.4+, optional, HDMI Ethernet Channel and Audio Return Channel

Type B HDMI connector pinout

Pin Signal Description
1 TMDS Data2+
2 TMDS Data2 Shield
3 TMDS Data2-
4 TMDS Data1+
5 TMDS Data1 Shield
6 TMDS Data1-
7 TMDS Data0+
8 TMDS Data0 Shield
9 TMDS Data0-
10 TMDS Clock+
11 TMDS Clock Shield
12 TMDS Clock-
13 TMDS Data5+
14 TMDS Data5 Shield
15 TMDS Data5-
16 TMDS Data4+
17 TMDS Data4 Shield
18 TMDS Data4-
19 TMDS Data3+
20 TMDS Data3 Shield
21 TMDS Data3-
22 CEC control
23 Reserved (N.C. on device)
24 Reserved (N.C. on device)
25 SCL DDC clock
26 SDA DDC data
27 DDC/CEC Ground
28 +5V power EDID/DDC
29 Hot Plug Detect

TMDS channel carries audio, video and auxiliary data.

HDMI Signalling method

According to DVI 1.0 spec. Single-link (Type A HDMI) or dual-link (Type B HDMI).
Video pixel rate: 25 MHz to 165 MHz (Type A) or to 330 MHz (Type B). Video formats with rates below 25 MHz (e.g. 13.5 MHz for 480i/NTSC) transmitted using a pixel-repetition scheme. Up to 24 bits per pixel can be transferred, regardless of rate. Supports 1080p60.
Pixel encodings: RGB 4:4:4, YCbCr 4:4:4 (8 bits per component); YCbCr 4:2:2 (12 bits per component).
Audio sample rates: 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96kHz, 176.4 kHz, 192 kHz, up to 8 audio channels .

An HDMI cable is composed of four shielded twisted pairs, with impedance of the order of 100 Ω, plus seven separate conductors. HDMI cables with Ethernet differ in that three of the separate conductors instead form an additional shielded twisted pair (with the CEC/DDC ground as a shield). Although no maximum length for an HDMI cable is specified, signal attenuation limits usable lengths in practice and certification is difficult to achieve for lengths beyond 15 m. Active HDMI cables (HDMI extenders) use electronics within the cable to boost the signal and allow for HDMI cables of up to 30 meters; those based on HDBaseT can extend to 100 meters; HDMI extenders that are based on dual Category 5/Category 6 cable can extend HDMI to 250 meters; while HDMI extenders based on optical fiber can extend HDMI to 300 meters.

HDMI standard defines some cable categories: Category 1 Standard cables, which have been tested at 74.5 MHz (resolutions 720p60 and 1080i60), and Category 2 High Speed cables, which have been tested at 340 MHz (resolutions 1080p60 and 4K30), Category 3 Ultra High Speed which is designed to support the 48 Gbit/s bandwidth of HDMI 2.1 (supporting 4K, 5K, 8K and 10K at 120 Hz)

HDMI has three physically separate communication channels, which are the DDC, TMDS and the optional CEC. HDMI 1.4 added ARC and HEC.

DDC

The Display Data Channel (DDC) is a communication channel based on the I²C bus specification. HDMI specifically requires support for the Enhanced Display Data Channel (E-DDC), which is used by the HDMI source device to read the E-EDID data from the HDMI sink device to learn what audio/video formats it supports.

TMDS

Transition Minimized Differential Signaling (TMDS) interleaves video, audio and auxiliary data using three different packet types, called the Video Data Period, the Data Island Period and the Control Period. During the Video Data Period, the pixels of an active video line are transmitted. During the Data Island period , audio and auxiliary data are transmitted within a series of packets. The Control Period occurs between Video and Data Island periods.Both HDMI and DVI uses TMDS.

CEC

Consumer Electronics Control (CEC) is an HDMI feature designed to allow the user to command and control up-to 15 CEC-enabled devices, that are connected through HDMI, by using only one of their remote controls

ARC and HEC

HDMI 1.4 introduces two features called ARC (Audio Return Channel) and HEC (HDMI Ethernet Channel). These features use two pins from the connector: a previously unused pin and the hot plug detect pin. If only ARC transmission is required, a single mode signal using the HEAC+ line can be used, otherwise, HEC is transmitted as a differential signal over the pair of lines, and ARC as a common mode component of the pair.

ARC is an audio link meant to replace other cables between the TV and the A/V receiver or speaker system. This direction is used when the TV is the one that generates or receives the video stream instead of the other equipment.

HDMI Ethernet Channel technology consolidates video, audio, and data streams into a single HDMI cable, and the HEC feature enables IP-based applications over HDMI and provides a bidirectional Ethernet communication at 100 Mbit/s. The physical layer of the Ethernet implementation uses a hybrid to simultaneously send and receive attenuated 100BASE-TX type signals through a single twisted pair.

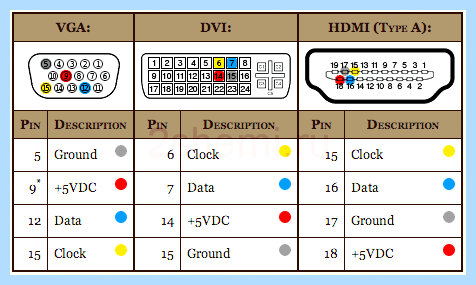

Backward HDMI to DVI compatibility

Type A HDMI is backward-compatible with the single-link Digital Visual Interface (DVI) used on modern computer monitors and graphics cards. This means that a DVI source can drive an HDMI monitor, or vice versa, by means of a suitable adapter or cable, but the audio (sometimes) and remote control features of HDMI will not be available. No signal conversion is necessary, nor is there a loss of video quality when a DVI-to-HDMI adapter is used since HDMI signals are electrically compatible with the CEA-861 signals used by the digital visual interface (DVI). Additionally, without support for HDCP, the video quality and resolution may be artificially downgraded by the signal source to prevent the end user from viewing or especially copying restricted content. Type B HDMI is similarly backward-compatible with dual-link DVI.

HDMI Specifications

HDMI Version
1.0–1.2a 1.3–1.3a 1.4–1.4b 2.0–2.0b 2.1
Release Date Dec 2002 (1.0)
May 2004 (1.1)
Aug 2005 (1.2)
Dec 2005 (1.2a)		 Jun 2006 (1.3)
Nov 2006 (1.3a)		 Jun 2009 (1.4)
Mar 2010 (1.4a)
Oct 2011 (1.4b)		 Sep 2013 (2.0)
Apr 2015 (2.0a)
Mar 2016 (2.0b)		 Nov 2017
Signal Specifications
Transmission Bandwidth 4.95 Gbit/s 10.2 Gbit/s 10.2 Gbit/s 18.0 Gbit/s 48.0 Gbit/s
Maximum Data Rate 3.96 Gbit/s 8.16 Gbit/s 8.16 Gbit/s 14.4 Gbit/s 42.6 Gbit/s
Maximum Character Rate 165 MHz 340 MHz 340 MHz 600 MHz 1.2 GHz
Data Channels 3 3 3 3 4
Encoding Scheme 8b/10b 8b/10b 8b/10b 8b/10b 16b/18b
Compression (Optional) — — — — DSC 1.2
Color Format Support
RGB Yes Yes Yes Yes Yes
YCBCR 4:4:4 Yes Yes Yes Yes Yes
YCBCR 4:2:2 Yes Yes Yes Yes Yes
YCBCR 4:2:0 No No No Yes Yes
Color Depth Support
8 bpc (24 bit/px) Yes Yes Yes Yes Yes
10 bpc (30 bit/px) Yes Yes Yes Yes Yes
12 bpc (36 bit/px) Yes Yes Yes Yes Yes
16 bpc (48 bit/px) No Yes Yes Yes Yes
Color Space Support
SMPTE 170M Yes Yes Yes Yes Yes
ITU-R BT.601 Yes Yes Yes Yes Yes
ITU-R BT.709 Yes Yes Yes Yes Yes
sRGB No Yes Yes Yes Yes
xvYCC No Yes Yes Yes Yes
sYCC601 No No Yes Yes Yes
AdobeYCC601 No No Yes Yes Yes
Adobe RGB (1998) No No Yes Yes Yes
ITU-R BT.2020 No No No Yes Yes
Audio Specifications
Max. Sample Rate Per Channel 192 kHz 192 kHz 192 kHz 192 kHz 192 kHz
Max. Aggegrate Sample Rate ? ? 768 kHz 1536 kHz 1536 kHz
Sample Size 16–24 bits 16–24 bits 16–24 bits 16–24 bits 16–24 bits
Maximum Audio Channels 8 8 8 32 32
1.0–1.2a 1.3–1.3a 1.4–1.4b 2.0–2.0b 2.1
HDMI Version

Похожие статьи

  • Hdmi нет сигнала на мониторе

    На всех современных устройствах есть порты HDMI. Если у вас на материнке только VGA или DVI разъем, а монитор с поддержкой HDMI, можно купить переходник….

  • Hdmi на windows 10

    Your machine is currently running: Windows (Detect) Лучший ответ: где настройки HDMI в Windows 10? Щелкните правой кнопкой мыши значок громкости на…

Нравится: 1
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
