Страшный «ME-Регион» и как с ним борются.

Так как в процессоры серии i запихнули контроллер памяти, а где то и графическую систему HD, нужда в северном мосте отпала, остатки его функций засунули в южный мост и назвали Intel Express chipset он же PCH«Platform Controller Hub» -это сочленение южного и северного моста.
По сути, данные серии чипсетов выпускаются для создания платформ на базе процессоров
Intel Core i3, i5 и i7.
Многие, взглянув на материнскую плату, начинают судорожно искать, а где же второй мост?
Спокойно ребята ответил Intel, «Всё в одном»
Вот не большая структурная схема организации платформы:

PCH.png [ 20.12 Кб | Просмотров: 2757 ]

Для конфигурации данного хаба и придумали МЕ region c autoconfig(чистый), платформа как бы сама подстраивает этот хаб под себя.
Откуда проблемы после замены хаба уже описывалось, вкратце могу сказать, что это связано с ревизиями чипов.
В общем, кому интересно могут всю информацию найти на сайте Intel, в интернете, в том числе и на форумах.

Теперь про регионы и утилиту.
Для разборки дампа на регионы и работа с ними существует утилита от Intel:
«Intel® Management Engine Firmware», так же её называют «AMT Intel xx» где хх –версия утилиты
От версии утилиты зависит поддержка семейства хабов Intel Series Chipset 5, 6, 7.

Есть три версии утилиты:
v6 –для 5 серии хабов, v7 –для 6 серии, v8 –для 6 и 7 серии.

Для примера (описываю реальный случай, происходящий на днях)
Заменили хаб в HP Probook 4520s, после замены ноутбук заработал, но вентилятор охлаждения
после включения ноутбука разгонялся на полные обороты. Обороты не меняются совсем, проверяем температуру процессора ~36°, начинаем понимать, что здесь что-то не то, смотрим схему, анализируем, измеряем и.т.д. вроде всё цело и в норме, но работает не правильно, всё устали, ноутбук со своей проблемой начинает надоедать, искоса посматриваем на молоток, но опомнившись, даём ему шанс и пробуем заменить в дампе ME-region на так называемый чистый.

Выпаиваем микросхему БИОСа, сливаем программатором! Полный дамп БИОСа (main) Внимание программатором, а не какой-то там утилитой и кладём в укромное место.
В зависимости от установленного нами хаба мы берём утилиту,
в примере подопытный HP Probook 4520s = HM57, значит, нужна 6 версия.
В самой папке утилиты много всякого разного,
нам нужно Tools/System Tools/ Flash Image Tool/fitc.exe -запускаем и видим основное окно утиля:

Image_1.jpg [ 48.92 Кб | Просмотров: 2757 ]

Далее кликаем по значку «Открыть файл» или открываем через меню File > Open.
Открывается окно «Открыть»:

Image_2.jpg [ 29.11 Кб | Просмотров: 2757 ]

Вспоминаем, в каком углу лежит сохраненный дамп указываем расширение или просто все файлы и открываем файл в утиле. Выскочит окно «Выбор платформы»
Смотрим, что это наша серия хаба нажимаем «ОК»:

Image_3.jpg [ 14.88 Кб | Просмотров: 2757 ]

После открытия файла утилита, автоматически определит, под какой чип у вас регион.
В нашем случаи всё определилось правильно HM57 – Mobile:

Image_4.jpg [ 35.52 Кб | Просмотров: 2757 ]

Утилита так же создаст в своём корне (там где fitc.exe) папку по названию вашего дампа,
у нас получилась с названием «HP4520s». Далее переходим на закладку «Configuration» в этой утилите она находится в низу, кликаем по папке «МЕ» и видим в окне справа параметры, значение и текст подсказки по параметрам:

Image_5.jpg [ 83.88 Кб | Просмотров: 2757 ]

Нужно запомнить значение настроек «Value» они нам пригодятся после вставки чистого региона.

Открываем папку «HP4520s» там лежит файл «HP4520s_MAP» где записаны адреса, длина, имена регионов биоса и подпапка «Decomp» в которой находятся файлы регионов.
Нас интересует файл «МЕ region» смотрим какого он размера в нашем случаи 937 984 байт
из файла MAP видно, что он находится в дампе по адресу с 00001000 по 0017FFFF
и длинной 0017F000 проверим, открываем дамп в редакторе и видим начало региона по
указанному адресу 0х1000, всё без обмана:

Image_6.jpg [ 120.11 Кб | Просмотров: 2757 ]

Что делать дальше? Дамп разобрали по косточкам, посмотрели и всё, ноутбук от этого не оживёт.

Так как мы не разработчики компании Intel и в этих дебрях содержимого региона пропадём,
Поступим немного прощё, будем искать чистый регион.
Где же его искать? Да где угодно, спрашивать на форумах чистые регионы, искать полные дампы у любых брендов на сайтах в виде обновления, в них всегда находится только «чистый регион» если конечно он выложен целиком, не важно как называется девайс, единственное условие полный БИОС должен быть под ваш хаб, качаем и разбираем той же утилей, берем чистый регион, вставляем в наш дамп.

Чистоту региона можно узнать по содержимому начиная с адреса 0х400 в отдельном файле региона или в полном дампе со смешением адреса указанного в MAP, если с 0х1000 то значит 0х1400

Сконфигурированный (грязный) регион начинается с 00 и далее 00:

Image_14.jpg [ 11.08 Кб | Просмотров: 2757 ]

Чистый регион с autoconfig начинается с 01 и далее FF:

Image_15.jpg [ 12.59 Кб | Просмотров: 2757 ]

Исходя из вышесказанного станем искать подходящий бренд и модель нота с ухабом HM57.
Мне подвернулся Dell N5010, где в спецификации указано, что внутри у него то, что нам надо,
а имено НМ57, идём на сайт бренда Dell по поиску находим модель N5010 переходим в раздел
тех. поддержки и скачиваем файл:

Image_7.jpg [ 71.51 Кб | Просмотров: 2757 ]

У нас скачался файл N5010A15.EXE где N5010 модель, а А15 версия БИОСа, конечно нигде не написано что это полный дамп БИОСа, да и мы не знаем, но это легко проверить, распаковываем файл N5010A15.EXE командой /writeromfile в какую-нибудь папку можно создать новую, в командной строке через окно «Запуск программы» вызвать окно можно через сочетание кнопок Win+R на клавиатуре:

Image_8.jpg [ 14.09 Кб | Просмотров: 2757 ]

Распаковали файл смотрим, что внутри папки в которую мы распаковали файл,
нас интересует файл с расширением bin или rom бывают и другие расширения, но реже,
в нашем случаи нашли в папке файл «n5010a15.rom» смотрим его размер он оказался
4 194 304 байт, теперь мы понимаем, что это в чистом виде полный дамп, т.к. SPI флеш память
у Dell N5010 равна 4Мб.
Но радоваться рано, вливать чужой дамп в наш ноутбук мы не будем, это нехорошо.
Что же делать дальше? Да вытаскивать из скаченного дампа чистый регион, который нам нужен,
и как всегда нас выручает утиль, распаковываем по уже вышеизложенной методике и видим, что регион хаба совпадает с нашим HM57:

Image_9.jpg [ 80.39 Кб | Просмотров: 2757 ]

Папка у нас создалась с названием «n5010a15» открываем и видим то же набор файлов, что и при распаковке нашего родного дампа, а размер файла ME-region -937 984 байт, что один в один совпадает по размеру региона из нашего родного дампа.
Осталось малое это собрать наш дамп с чистым регионом и залить его в подопытного HP Probook 4520s.
Приступим к сборке, вновь открываем наш родной слитый дамп утилем и переходим на закладку
«Flash Image» кликаем по папке «МЕ Region» далее кликаем по строчке «Binary input file»
откроется окно «Binary input file» где предлагается выбрать МЕ Region.bin файл для замены текущего, в нашем случаи выбираем из папки «n5010a15» и жмём ОК:

Image_10.jpg [ 47.78 Кб | Просмотров: 2757 ]

Далее переходим на закладку «Configuration» и сверяем значение настроек «Value» которые мы должны были запомнить, об этом писалось ранее, если чем то отличаются, то меняем настройки
кликнув по строчке с параметром, выскакивает окно с выбором значений и подсказка:

Image_11.jpg [ 58.68 Кб | Просмотров: 2757 ]

В нашем случаи есть отличие в строке параметра «LAN Power Well Config» значение стоит «0»
Нам нужно «3» меняем и жмем ОК, далее через меню «Build» открываем окно «Build Settings»
Где указываем имя собранного файла, называем его, например HP4520s_ME_clean:

Image_12.jpg [ 67.16 Кб | Просмотров: 2757 ]

Больше ни чего не трогаем, жмём ОК после F5 или «Build Image» в меню «Build» и получаем два файла

Image_13.jpg [ 6.85 Кб | Просмотров: 2757 ]

Можно посмотреть MAP файл, где что и почём, сравнив с нашим оригиналом.
Осталось запрограммировать флеш память, вернуть всё на место и включить ноутбук.

До засвечивания дисплея иногда проходит больше одной минуты, наберитесь терпения.

После проделанной процедуры описанной выше вентилятор заработал, как и должен меняя
обороты в зависимости от загрузки процессора.

Если по каким либо причинам дамп не пошёл или у вас нет родного слитого, берите
смело чужой дамп аналогичной модели, я пробовал три разных дампа и все они заработали
без проблем на одном и том же ноутбуке.

Я лишь привёл конкретный случай и пример замены региона, нужно анализировать другие
проблемы после замены хаба.

В утилите очень много всяких настроек дампа, надо разбираться, можно поиграться с HEX
редактором и.т.д и более подробно разобраться в этом «Страшном Регионе» но это уже другая история.

Здесь рассматривалась проблема, связанная с регионом, но это не панацея от всех неисправностей прошу это учесть.

Собирайте статистику по проблемам связанных с заменой хабов!
Не забывайте, что Intel® Q77 Express и процессоры Intel® Core™ vPro™ 3-го поколения для мобильных ПК уже в пути.

Автор статьи foik. Статья опубликована на сайте notebook1.ru

Как заменить («очистить») ME регион в BIOS и что это вообще такое?

Почему нельзя просто прошить слитый дамп BIOS с другого ноутбука с уже инициализированным ME регионом и что это вообще такое?

Если говорить простыми словами, то UEFI BIOS состоит из нескольких областей (регионов), одна из которых называется ME регионом и инициализируется при первом запуске ноутбука. По этой же причине первый запуск обычно происходит несколько дольше, чем последующие.

ME регион является частью подсистемы управления Intel Management Engine. Эта штука встроена почти во все чипсеты Intel начиная с 2008 года. Мы можем лишь догадываться, чем на самом деле занимается ME-контроллер, так как по нему нет информации в открытом доступе и компания Intel хранит это в секрете.

Закладки в UEFI и BIOS ▲ Немного о Coreboot и Libreboot

Почему же все так носятся с этим ME-регионом и что будет, если просто прошить слитый дамп BIOS с другого работающего ноутбука?

В этом случает могут возникнуть проблемы с самопроизвольным выключением ноута (например через 30 минут или через 20-30 секунд), либо некорректная работа кулера, когда он всегда молотит на максимальных оборотах и другие странности.

Замена ME региона в BIOS

Что такое «грязный» ME регион и как его «очистить»?

Нам понадобится три программы: ME Analyzer, Intel Flash Image Tool и Comrape It! (ссылок не даю, так как они находятся в сети в свободном доступе).

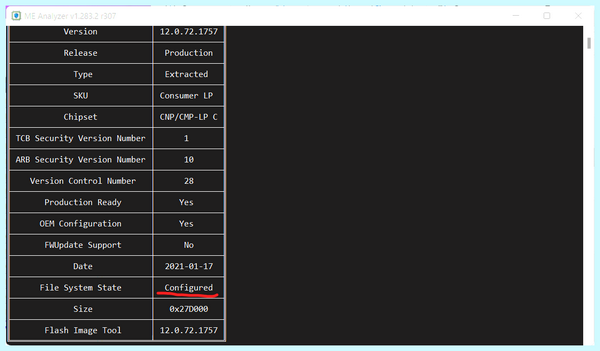

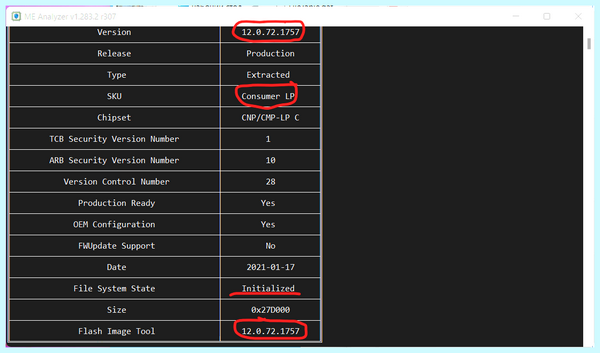

Будем считать, что полный дамп BIOS у вас уже есть. Первым делом загоняем наш дамп в программу ME Analyzer и проверяем что написано в поле [File System State].

Тут возможны три варианта:

[Unconfigured] – ME регион не сконфигурирован;
[Configured] – ME регион сконфигурирован, но не инициализирован («чистый»).
[Initialized] – ME регион уже инициализирован и видел плату (в простонародье такой регион называют «грязным»);

Теперь вы знаете, что «правильная» прошивка BIOS ноутбука должна содержать ME-регион в состоянии [Configured] и для этого нужно как-то отредактировать данную область. Для разборки дампа на регионы и работы с ним существует специальная программа Flash Image Tool (fitc).

И тут есть один существенный нюанс! Существуют разные версии этой программы, каждая из которых поддерживает строго определенное семейство хабов Intel. По этой причине следует точно знать подходящую версию программы в каждом конкретном случае.

Как определить какая версия программы Flash Image Tool подходит, а какая нет?

В этом нам снова поможет утилита ME Analyzer, а конкретно значение полей [Version] или [Flash Image Tool]:

В представленном примере, для работы с дампом BIOS нам понадобится 12-ая версия утилиты Flash Image Tool. Также потребуется скачать соответствующий репозиторий с «чистыми» бинарными файлами ME регионов.

Файл с «чистым» ME регионом будет иметь следующее название (объяснение почему именно этот файл и откуда его взять будет чуть ниже):

12.0.72.1757_CON_LP_C_PRD_RGN.bin

Для определения нужного нам файла с ME регионом из скачанного репозитория посмотрим значение полей [SKU] и [Chipset Stepping]. Поле [SKU] содержит одно из двух значений: Consumer LP или Corporate LP (в названии файла это соответствует сокращению _CON_ или _COR_ соотвественно). А буква _С_ в названии файла соотвествует значению поля [Chipset Stepping]:

Где взять файлы с «чистым» ME регионом?

Вы удивитесь, насколько легко они находятся в Интернете по запросу «архивы чистых ME регионов», вот ссылка на один из таких ресурсов (репозиторий «чистых» ME регионов). Так что тут нет никакого тайного знания, как это любят представлять на тематических форумах ремонтники.

Как правило, прямо в архиве можно найти и уже упомянутую выше утилиту Flash Image Tool, причем сразу нужной версии (но не всегда).

Для истинных параноиков, можно попробовать самостоятельно вытянуть ME регион из полного (!) дампа BIOS, взятого с сайта производителя вашего ноута или любого другого с аналогичным хабом. С другой стороны, если мы в принципе не знаем чем занимается ME-контроллер, то какая уже разница?

Проверить на «чистоту» ME-региона можно в hex-редакторе. Переходим к адресу 0х400 и там мы должны увидеть значение [01 FF FF FF]. Инициализированный или «грязный» регион начинается с [00 и далее 00 00 00].

Собираем дамп с «чистым» и сконфигурированным ME регионом

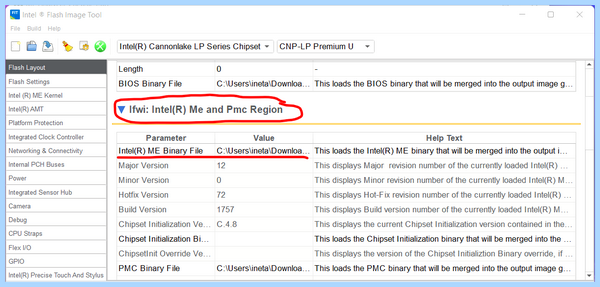

В программе Flash Image Tool кликаем по [Flash Layout] и находим [Intel ME Region], где указываем путь к файлу с «чистым» ME регионом, который мы только что скачали.

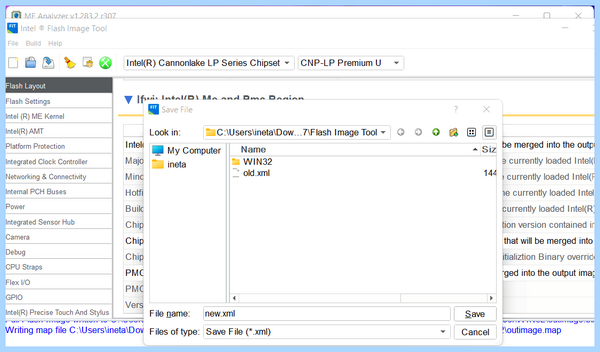

Чтобы облегчить себе задачу и не заморачиваться с переносом настроек при замене ME-региона, создадим два xml файла – первый, сразу как только вы загрузили в программу свой дамп BIOS и второй, когда указали в программе путь к новому файлу с «чистым» ME-регионом. Назовём их old.xml и new.xml

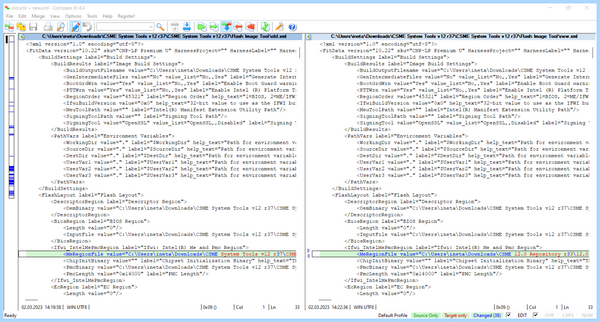

Далее, с помощью программы Comrape It! сравниваем полученные файлы и заменяем в файле old.xml путь к файлу с «чистым» ME-регионом, взятый из файла new.xml. Таким образом мы получим полностью сконфигурированный файл для сборки дампа BIOS с «чистым» ME регионом.

Загружаем исправленный old.xml в утилиту Flash Image Tool и собираем дамп (Build -> Build Image) c «чистым» и при этом уже сконфигурированным ME регионом.

Подписывайтесь на канал
Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.

Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.

Редактор ME/TXE региона в BIOS (для платформ на Intel). ⁠ ⁠

Привет ремонтеры! Бывает, прошьешь слетевший биос на ноутбуке и после этого начинает твориться самая настоящая мистика — орет кулер, мать инициализируется 15 секунд, не устанавливаются драйвера на некоторые устройства, отключения спустя 30 минут и тому подобное. Причиной тому кривой/не родной ME регион в BIOS. Подробнее о нем можно прочитать тут:

Если вкратце, то там храниться конфигурация моста (хаба).

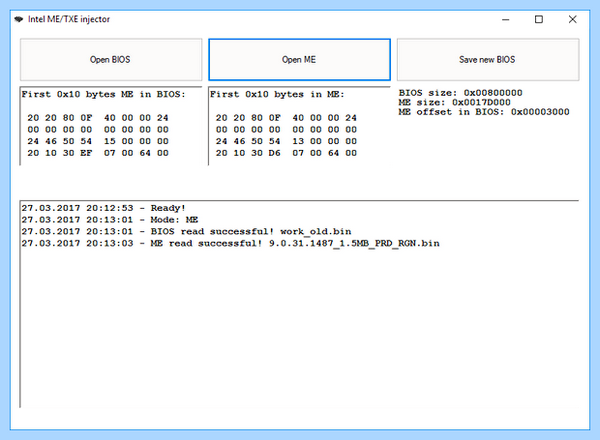

Ради экономии времени набросал программку, которая сама находит ME регион в BIOS и позволяет заменить его на заведомо исправный (чистый). Инструкция по использованию:

1. Открыть дамп биоса, программа сама определит есть там ME или нет и что именно там есть (ME либо TXE регион)

2. Открыть необходимый файл с чистым ME регионом. Если все гуд, то картина будет примерно такая:

3. Затем нажать кнопку сохранить. К имени биоса добавится постфикс -new

Программа работает начиная с биосов 5-ой серии чипсетов Intel. Выбор подходящего ME региона ложится на вас (если подскажет кто, где искать версию в файле буду признателен). Проверено лично на нескольких ноутбуках как с ME, так и с TXE версиями прошивок.

PS. Также будет полезно после замены хаба.

PPS. Еще несколько полезных страниц:

6.8K постов 40K подписчика

Подписаться Добавить пост

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

5 лет назад

На GIT сильно рановато. Правильный размер региона не определяется. И судя по всему — единственное, что утилита делает — парсит входную сигнатуру ME региона, размер берет из дескриптора и тупо копипастит предложенный кусок, обрезая его до необходимого размера (причем, даже не проверяя, какого реально размера подсунутый ME). Ни сравнения версий, ни реальных проверок по блокам, ни проверки на совместимость таблиц брендов. Первый же собранный дамп — на выходе битый.

раскрыть ветку (0)
2 года назад
3 года назад

ТС помоги, ты моя последняя надежда. Я полный чайник во всем этом. Как я понял мне надо достать дамп биоса. Откуда его достать и как? И как узнать какой МЕ нужен? Можно пошагово для ламеров?

раскрыть ветку (0)
4 года назад
5 лет назад

Может кто-нибудь подскажет в каком направлении копать для решения проблемы?

Пытаюсь активировать на своём ПК данную технологию, но никак не получается.

Материнская плата — Intel DQ87PG.

Процессор — Intel Core i5-4570.

На данный момент BIOS материнской платы 0149 (пробовал и с 0152).

Версия ME Firmware: 9.0.20.1447

В меню MEBx вроде всё настроил. Пароль поменял. Необходимые пункты вроде Enabled. Сетевые настройки поставил DHCP. После этого выбрал пункт «Activate Network Access».

Выход из меню MEBx. Загрузка Windows.

По DHCP вижу что ip-адрес получен . x.x.117.63

IP-адрес настроенный в Windows 7 — x.x.117.17

Однако подключиться не получается. При попытке открыть в браузере x.x.117.63:16992 ничего не открывается.

Поставил набор утилит с сайта Intel для данной материнки и в том числе «Intel Management and Security Status». Она ничего не показывает . в поле «статус» написано «Информация недоступна».

Однако вывод утилиты MEInfoWin64 из набора «Intel ME System Tools v9.0 r1» вот такой:

Intel(R) MEInfo Version: 9.0.22.1467

Intel(R) Manageability and Security Application code versions:

BIOS Version: PGQ8710H.86A.0149.2014.1002.1623

MEBx Version: 9.0.0.0025

FW Version: 9.0.20.1447 H

LMS Version: 9.0.0.1323

MEI Driver Version: 9.0.0.1287

Wireless Hardware Version: Not Available

Wireless Driver Version: Not Available

FW Capabilities: 0x0DFE5967

Intel(R) Active Management Technology — PRESENT/ENABLED

Intel(R) Anti-Theft Technology — PRESENT/ENABLED

Intel(R) Capability Licensing Service — PRESENT/ENABLED

Protect Audio Video Path — PRESENT/ENABLED

Intel(R) Dynamic Application Loader — PRESENT/ENABLED

Intel(R) AMT State: Enabled

Last ME reset reason: Global system reset

Local FWUpdate: Enabled

BIOS Config Lock: Enabled

GbE Config Lock: Enabled

Host Read Access to ME: Disabled

Host Write Access to ME: Disabled

SPI Flash ID #1: EF4017

SPI Flash ID VSCC #1: 20252025

SPI Flash ID #2: EF4016

SPI Flash ID VSCC #2: 20252025

SPI Flash BIOS VSCC: 20252025

BIOS boot State: Post Boot

OEM Id: 00000000-0000-0000-0000-000000000000

Link Status: Link up

System UUID: cb52e7ff-5ea9-e211-8fd9-505054503030

MAC Address: Not Available

IPv4 Address: 172.29.117.63

IPv6 Enablement: Disabled

Privacy/Security Level: Default

Configuration state: Completed

Provisioning Mode: Unknown

Capability Licensing Service: Enabled

OEM Tag: 0x00000000

Slot 1 Board Manufacturer: Unused

Slot 2 System Assembler: Unused

Slot 3 Reserved: Unused

M3 Autotest: Disabled

C-link Status: Enabled

Wireless Micro-code Mismatch: No

Wireless Micro-code ID in Firmware: 0x0082

Wireless LAN in Firmware: Intel(R) Centrino(R) Ultimate-N 6205

Wireless Hardware ID: No Intel WLAN card installed

Wireless LAN Hardware: No Intel WLAN card installed

Localized Language: English

Independent Firmware Recovery: Enabled

Никак не могу понять почему же не работает?

Похожие посты
5 месяцев назад

Всем тем, кто выбирает экипировку⁠ ⁠

Речь пойдёт о лямках рюкзаков.

Решение выложить этот пост связано с моим личным многолетним опытом работы в небольшой мастерской по ремонту обуви и сумок/рюкзаков, а также с опытом беспощадной их эксплуатации.

BIOS. Часть 6. ME регион.

Проехался по соответствующим магазинам, везде ажиотаж. Люди покупают, отдают деньги, а за что же именно? Смотрим неплохой, на первый взгляд, рюкзак, около 3500р:

Один из важнейших элементов- лямки, а точнее их крепление, которое будет держать на себе весь вес. Выворачиваем наизнанку:

Видим совершенно стандартное крепление лямок, которое можно наблюдать на 90% гражданских рюкзаков. Сэндвич из стенок рюкзака, лямки, узенькой нейлоновой тесьмы и прошива в один ряд. Разрез, схематически:

Однако, подходит ли оно для наших с вами целей? По опыту личной эксплуатации могу сказать, что при приличном загрузе, при беге/прыжках, и в особенности, когда вы несёте рюкзак ТОЛЬКО НА ОДНОМ ПЛЕЧЕ, ПЕРЕНОСЯ ВСЮ НАГРУЗКУ НА ОДНУ ЛЯМКУ- одна строчка прошива расходится/рвётся, сэндвич разваливается, лямка отрывается и рюкзак оказывается на земле. Такое обычно происходит в самый неподходящий момент, и я уверен, что вы бы не хотели оказаться в подобной ситуации на поле боя.

Возможности купить качественный штурмовой рюкзак в данный момент у вас может просто не быть по тем или иным причинам, так что приходится иметь дело с тем, что есть.

Итак, решение проблемы некачественного крепления лямок: усиление сэндвича.

Спойлер: можно, пропустив все пункты, сразу утянуть стенки, и прошить сверху по подкладу в несколько параллельных рядов, если совсем нет времени.

Ещё один метод, доступный каждому: прошить по старому сэндвичу вручную, с помощью толстой(цыганской) иглы, пассатижей, для её подачи сквозь сэндвич, и толстых вощёных капроновых ниток, которые способны выдержать бОльшую нагрузку. Можно прошивать по отверстиям заводского шва, убедитесь, что после прошива нитка хорошо натянута.

Спасибо @qawsed90 за подсказку!

Ниже описан метод, задуманный автором:

0. Покупается новая нейлоновая лента, бОльшей ширины, для увеличения ширины сэндвича, соответственно, для возможности уместить два прошива. Вместо нейлона может быть любой другой прочный материал, например тонкая свиная кожа, брезент, плотная джинса.

Покупается клей, лично я использовал хлоропеновый, но клей должен подойти любой универсальный или тканевый, который зафиксирует материал в нужном положении для прошива. Пользуйтесь тем, что есть и чем умеете. НЕ СУПЕРКЛЕЙ!

ОЖИВЛЕНИЕ МЕРТВЕЦА НОУТБУК DEXP CLV-650 / КАК ВЫРЕЗАТЬ МЕ REGION/ СКОЛЬКО ЗА РЕМОНТ?

1. На протяжении крепления лямок распарываются нитки, та самая единственная строчка прошива, на которой всё держится. На том же протяжении обрезается и выбрасывается старая лента. В дальнейшем она будет заменена новой, более широкой.

2. Разбирается сэндвич, для удобства обрезается и подплавляется зажигалкой разлохматившаяся ткань.

3. Каждый слой сэндвича промазывается клеем(с учётом утяжки в п.4), при необходимости просушивается.

4. Склейка. Стенки и лямка утягиваются чуть дальше, чтобы сделать сэндвич шире, оставив место для двух строчек прошива.

5. Прошив в два параллельных ряда для надёжности. Не рекомендую прошивать обычной иголкой/ниткой, вы вряд ли сможете сделать это с достаточной натяжкой.

Находится мастер, который возьмётся это прошить, например сапожник. Жирный сэндвич с клеем сможет пробить не каждая швейная машина. Предложите сперва попробовать, прежде чем отдавать. Обратите внимание на качество ниток, не используйте дешёвые нитки для одежды.

Готово. Также рекомендую повторить тот же самый процесс для каждого из нижних креплений лямок. После этого самым слабым звеном в цепи станут фастексы и/или прочие пластиковые элементы крепления. Купите запасные.

Если у вас есть знакомый надёжный мастер, то можно просто сразу отдать рюкзак ему, объяснив, что вам нужно. Если нет- кто-то может не взяться, может не быть материала, могут некачественно сделать итд. Если есть время- сделайте самую долгую и кропотливую работу сами, и отдайте изделие полностью готовое к прошиву.

Не пропускайте проклейку. Проклейка+прошив всегда гораздо надёжнее просто проклейки и просто прошива.

Ниже фото изнанки моего рюкзака. Выглядит страшно, но свою функцию выполняет. Лямка оторвалась, и я сперва пытался сделать, как было, но даже отремонтированное крепление на левой лямке(снимаю/надеваю через левое плечо) не выдержало, и так появился усиленный сэндвич.

Изнанка крепления правой лямки:

Пост получился слишком длинный, но кому-нибудь он наверняка будет полезен. Проблема крепления лямок на бюджетных рюкзаках сохраняется уже много лет подряд, и сегодня кому-нибудь она может стоить дороже денег. Если будет интерес, выложу аналогичные рассуждения на тему проблем молний и бегунков на рюкзаках/одежде и их решения.

Спасибо за внимание. Вот вам толстый медведь.

Показать полностью 10
11 месяцев назад

Кому BIOS⁠ ⁠

При поиске Bios для ноута столкнулся с рядом проблем по скачиванию. Где зареган не хватает авторитета на скачивание, где то нужно покупать и т. д. Наткнулся на неплохой и халявный ресурс, мне помог — ноут ожил. Думаю кому то пригодится, поэтому и делюсь.

Пост запилил для тех кому он нужен, можете дальше хейтить

1 год назад

Ремонт и проблемы с прошивкой Smoke SKYHOOK RDTA 220W TC⁠ ⁠

На ремонт попала вейп-станция Skyhook RDTA 220w TC, проблема заключалась в том что после очередного залития жижи, бак просочился и жижа попала на плату, после чего он перестал включаться. После разборки изрядно испачкавшись жижей очистил плату IPA(изопропиловый спирт), но и на этом проблемы не закончились, появилась новая проблема, вечный ребут. Погуглив проблему с ребутом узнал следующее «После обновления прошивки Alien с 1.0.2 на 1.0.3 возникала проблема с вечной перезагрузкой», перелазив кучу форумов на ру сегменте не нашел ничего дельного, кроме как искупать его в воде пару раз и поставить сушиться, данный метод меня не сильно привлекал, так как я прочистил плату IPA, что на мой взгляд эффективнее и шансов возникновения коррозии минимальны. Закончив изучать ру сегмент полез на англоязычные форумы, там и нашел ответ, решение банальное, изменение кодировки, решение данной проблемы описал человек с Reddit wtfgodmode. Далее напишу решение проблемы с кодировкой (переведя его пост на русский):

Полное исправление bootloop

Дисклеймер: существует две версии мода Alien220, так что действуйте осторожно !! В версии A при включении будет отображаться V1.x.x (новейшая версия — V1.2.11), а в версии B — VB1.x.x (новейшая версия — VB1.0.3). Это исправление СПЕЦИАЛЬНО ДЛЯ выпуска B (VB1.0.3).

Личное примечание: если ваша команда программистов / ИТ не может предоставить правильные инструкции по правильной установке ОС для устройства, которое производит ваша компания, пришло время для новой команды программистов / ИТ. Давай приступим.

Проблема. Следуя хитроумным указаниям SMOK, размещенным на http://www.smoktech.com/support/upgrade/toolsandfirmware/isp. , вы неправильно закодировали свой номер детали.

Значение вашей конфигурации должно быть 0xEFF7FF7C.

-Эту суку с bootloop

-Кабель для передачи данных Micro USB

Требуется программное обеспечение:

-alien VB 1.0.2 (За это спасибо Армри!)

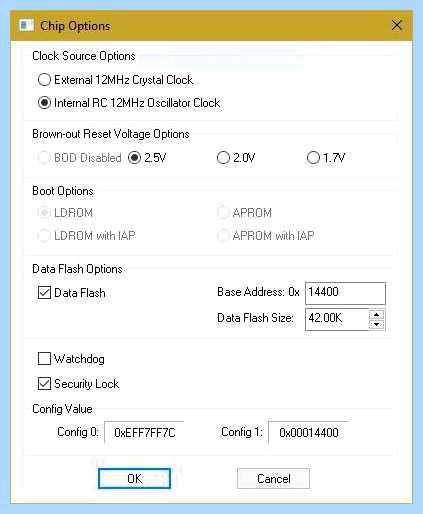

ВАЖНОЕ ПРИМЕЧАНИЕ: Убедитесь, что каждый раз перед тем, как нажимать кнопку «Start» в следующих инструкциях, что ваше значение Config0 совпадает со значением из предоставленного изображения:

Еще раз, КАЖДЫЙ РАЗ ВЫ НАЖИМАЕТЕ НА «Start»;

Понятно? Хорошо. Давайте начнем.

-Выньте батарейки и удерживайте кнопку Fire. Я НАСТОЯТЕЛЬНО рекомендую обернуть резиновую ленту или прочную резиновую ленту вокруг кнопки, потому что она ДОЛЖНА БЫТЬ В НАЖАТОМ СОСТОЯНИИ ВО ВРЕМЯ ВСЕГО ПРОЦЕССА, а ваши бедные суставы не нуждаются в артрите. Пока НЕ подключайте устройство к компьютеру.

-Откройте NuvoISP, убедитесь, что он находится в режиме USB.

-Щелкните кнопку Подключить. Удерживая нажатой кнопку Fire, подключите устройство через USB. Теперь вы должны увидеть, что он подключен.

-Внизу установите флажок «Erase All» и нажмите «Start». Вы должны увидеть сообщение об успешном выполнении этого шага.

-Нажмите «Setting» и обратитесь к этому изображению как к руководству (опять же, спасибо, Armri): http://imgur.com/a/91cVN После того, как все настроено правильно, нажмите кнопку «ОК».

-Убедитесь, что опция «Config» — единственный вариант, отмеченный внизу, и нажмите «Пуск». Вы должны увидеть сообщение об успешном выполнении этого шага.

-В разделе «Load File» нажмите кнопку APROM и откройте ALIEN_VB1.0.2.bin. Убедитесь, что опция APROM — единственный вариант, отмеченный внизу, и нажмите Start. Вы должны увидеть сообщение об успешном выполнении этого шага.

-Снова нажмите кнопку APROM и выберите файл VIVI-98_FOR_NANO120_VB1.0.3_20170323.bin. Щелкните «Start». Вы должны увидеть сообщение об успешном выполнении этого шага.

-Нажмите «Disconnect» и отсоедините устройство от USB-кабеля для передачи данных.

-Отпустите кнопку Fire.

-Вставьте батарейки и нажмите кнопку Fire 5 раз.

Свяжитесь с SMOK и скажите им уволить того, кто написал эти инструкции по мусору.

Пожалуйста, дайте мне знать, если у вас возникнут дополнительные вопросы об этом процессе. 🙂

Первый раз пишу пост, если кому-то пригодится то будет круто. Ошибок скорее всего много, перевод с английского тоже так себе, так как в оригинале много сленга, который дословно не перевести.
