Зачем нужна батарейка на материнской плате?

З ачем нужна батарейка на материнской плате компьютера?

Батарейка на материнской плате. Описание. Предназначение.

Многие пользователи хоть раз слышали, а многие открывали и меняли настройки в BIOS компьютера. Однако не все понимают различие между BIOS и CMOS. Простыми словами, BIOS (базовая система ввода/вывода) — это программная оболочка, которая позволяет пользователю увидеть состояние своего компьютера и изменять некоторые настройки оборудования (например, установить диск, с которого должна загружаться система). Ещё проще, БИОС — это программа.

Что же такое CMOS?

«Смос» — это память, в которой хранятся все настройки и параметры, установленные в BIOS. Физически, CMOS — это набор микросхем на материнской плате. Однако, память CMOS, в отличие от, например, памяти жёсткого диска, является энергозависимой. Это означает, что ей постоянно нужен электрический источник питания. В противном случае, все параметры установленные в ней сбрасываются (в том числе и системное время компьютера).

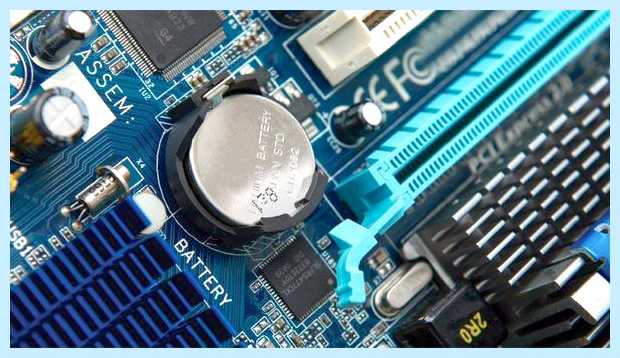

В качестве такого источника питания и выступает небольшая плоская батарейка на материнской плате (смотрите на фото).

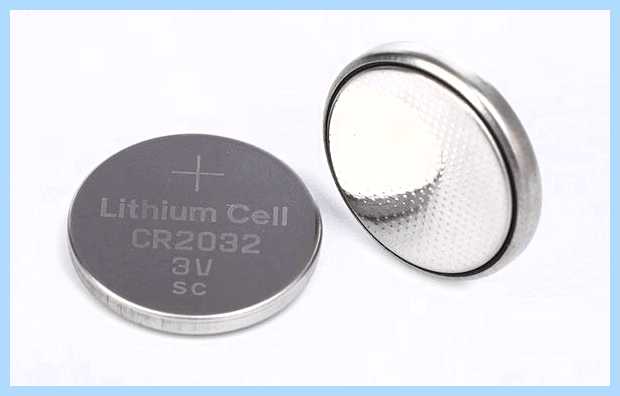

Характеристики батарейки CMOS:

размер: 20мм в диаметре; 3,2мм — толщина

номинальное напряжение: 3V (Вольт)
маркировка по международному стандарту: CR2032
маркировка по американскому стандарту: 5004LC
тип элемента питания: литиевая

Когда и зачем менять батарейку

Вообще, литиевые элементы питания, к коим относится CR2032, считаются самыми долговечными. Кроме того, батарейки этого типа устойчивы к воздействию температурных перепадов, что особенно актуально для современных компьютеров. Срок хранения такой батарейки в заводской упаковке может достигать 20-ти лет. И если распечатать её, она будет служить как новая.

В зависимости от производителя (а, соответственно и от качества элемента) батарейка может служить около 10-лет. Однако, специалисты рекомендуют: замену батарейки на материнской плате компьютера необходимо производить не реже, чем каждые 5 лет. Нужно это для стабильной работы компьютера. Ведь батарейка в процессе эксплуатации теряет свою ёмкость и другие свойства. Со временем напряжение может стать нестабильным, что непременно скажется на работе всей системы.

Это может произойти раньше или позже.

Так как понять, что батарейку на материнской плате пора менять?

со времени покупки компьютера прошло 5 лет — менять однозначно
компьютер стал медленно загружаться, очень долго определяются устройства на этапе начальной загрузки — стоит задуматься, возможно батарейка уже садится
при включении компьютера, не идёт загрузка Windows, BIOS выдаёт сообщение о необходимости замены батарейки — слушаемся и меняем
при каждом включении компьютера сбрасывается системное время — меняем незамедлительно
при проведении профилактики системного блока или ноутбука, в случае подозрения на то, что батарейка села (или по истечении 5 лет эксплуатации) имеет смысл извлечь её и замерить напряжение мультиметром. Напряжение должно быть 3V. Однако, нормальным считается отклонение +/-10% от номинала, то есть от 3,3V до 2,7V. Если напряжение ниже, то однозначно меняем.

Порядок замены батарейки на материнской плате

Перво-наперво нужно завершить работу компьютера и обесточить его, из ноутбука извлечь аккумулятор.
Затем необходимо вскрыть системный блок или корпус ноутбука. С системным блоком сложностей не возникает — нужно просто снять левую крышку и весь компьютер будет как на ладони. С ноутбуками всё гораздо сложнее. В некоторых моделях на нижней стенке имеется специальная крышка для быстрого доступа к основным узлам (жесткому диску, оперативной памяти и т.п). В этом случае нет необходимости вскрывать корпус. Но есть ноутбуки, в которых, чтобы «добраться» до батарейки придётся разбирать весь корпус. Всё зависит от модели.
Далее визуально находим батарейку на материнской плате. В большинстве случаев она находится в открытой пластиковой ячейке на плате. Чтобы её вытащить нужно аккуратно ослабить фиксатор и поддеть её отверточкой. Встречаются варианты крепления элемента питания в закрытом пластиковом кармашке. Он может располагаться как вертикально, так и горизонтально. В таком случае как правило батарейка извлекается путем надавливания на специальный рычажок сбоку от кармашка.
Вставляем новую батарейку. При горизонтальном расположении в ячейке или кармашке (плоскостью к плате) батарея всегда устанавливается маркировкой (плюсом) вверх. При вертикальном креплении (ребром к плате) необходимо запомнить, как была расположена прежняя или смотреть обозначение на самой плате.

Примечание. Имейте ввиду, что при замене элемента питания на материнской плате сбрасываются все системные настройки к заводским (стандартным). Поэтому стоит заранее позаботиться о том, как производится вход в BIOS на Вашем устройстве и вспомнить изменения или записать текущие настройки (до замены). Скорее всего, компьютер сам предложит Вам зайти в BIOS, поскольку, наряду с остальными настройками, сбрасывается и системное время.

Если у Вас нет опыта или Вы не знаете, какие изменения вносились в BIOS, то лучше доверить эту процедуру специалисту.

Какая батарейка нужна для материнской платы и как ее установить

Не все пользователи знают, что в материнских платах находится специальная батарейка. В сегодняшней статье мы расскажем, что это за батарейка, для чего она нужна и как ее заменить.

Подключить компьютер от 12 Вольт /picoPSU / microATX

Материнская плата — центр управления компьютером. Она состоит из множества взаимосвязанных элементов. Как показывает практика, большинство пользователей знакомы лишь с базовыми элементами, установленными на материнку: южный и северный мост, гнездо процессора, слот под видеокарту. Продвинутые же пользователи смогу найти и другие, не менее значимые элементы системы: цепи питания, различные коннекторы, транзисторы и так далее.

И лишь немногие юзеры знают, что в материнских платах находится специальная батарейка. В сегодняшней статье мы расскажем, что это за батарейка, для чего она нужна и как ее заменить.

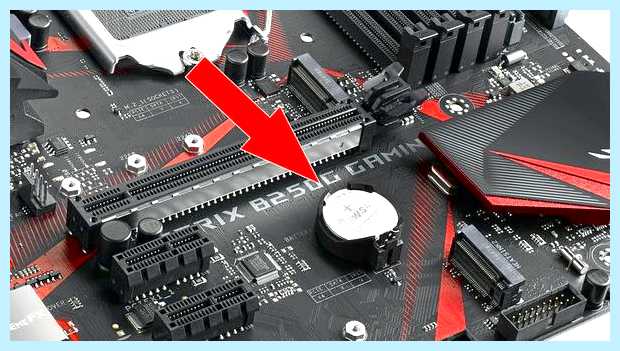

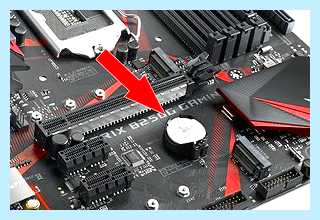

Как выглядит батарейка на материнской плате

Для того, чтобы проверить, какая батарейка стоит в материнской плате компьютера, потребуется заглянуть внутрь системного блока.

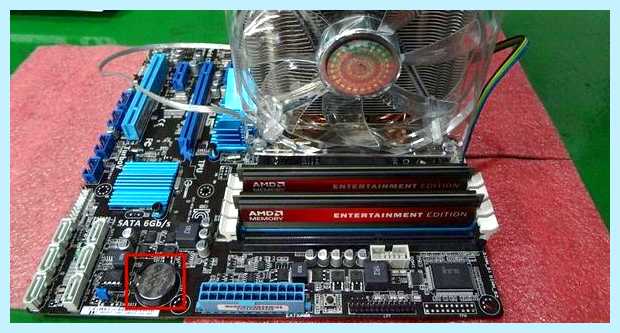

Батарейка находится в соответствующем разъеме, который, обычно, расположен в правом нижнем углу материнки. Ориентиром послужит 20-pin или 24-pin коннектор для питания самой материнской платы. Зачастую именно под ним и находится батарейка. Очень часто длинные современные видеокарты закрывают доступ к батарейке, поэтому сначала рекомендуется снять графический ускоритель.

Бывают случаи, когда замена батарейки не предусматривается производителем. В основном такое встречается на очень старых материнских платах. Также может быть, что батарейка несъемная. В таких случаях рекомендуется прибегнуть к помощи специалистов сервисных центров.

Как вставить батарейку в материнскую плату

Сначала потребуется извлечь старую батарейку.

Сначала нужно ослабить соответствующие зажимы по бокам от разъема. Если батарейка сидит очень плотно, то воспользуйтесь отверткой.
Чтобы установить новую батарейку в гнездо, достаточно положить ее сверху и слегка надавить до характерного щелчка боковых фиксаторов. Затем проверьте плотность посадки батарейки. Правильное расположение — маркировкой вверх.

Учтите, что при извлечении старой батарейки, все настройки БИОСа сбрасываются до стандартных , поэтому предварительно подготовьте профиль с вашими настройками. А после замены батарейки — просто загрузите его.

В ноутбуках же процедура может быть значительно сложнее. В целом, порядок действий такой же, как и при любых других простых операциях. Отсоединяете аккумулятор и откручиваете нижнюю крышку для быстрого доступа к оперативной памяти и жесткому диску. Если такую крышку производитель не предусмотрел, то придется разбирать весь корпус, чтобы получить доступ ко всей поверхности материнской платы. И только затем вы сможете поменять батарейку. Если у вас нет опыта в таком деле, то лучше отдайте ноутбук квалифицированному мастеру.

В противном случае вы рискуете получить нерабочий девайс из-за случайно задетых компонентов в процессе сборки.

Какая батарейка нужна для материнской платы

Существует несколько основных типов батареек, которые различаются, как размерами, так и техническими характеристиками, поэтому важно при покупке выбрать именно подходящую для вашей материнки.

Несмотря на производителя, маркировка на всех аккумуляторах одинаковая. Первые две буквы, встречающиеся в обозначении, определяют состав элемента питания. Насчитывается 4 основных типа:

За буквами следует 4 цифры. Первые из них обозначают диаметр. Самый распространенный вариант — 20 мм. Независимо от диаметра, все батарейки имеют форму круга. Вторые две цифры обозначают толщину элемента, измеряемую в миллиметрах. Например, аббревиатура «CR2032», означает, что в основе устройства применяются литиевые элементы, диаметр устройства 20 мм, а толщина — 3,2 мм. Для стационарных компьютеров используются батарейки с CR элементами.

Существуют и другие виды механизмов, в которых можно встретить такие батарейки. Например, в весах, автомобильных брелках и наручных часах.

Замена батарейки на материнской плате, настройка биоса

Кстати толщина батарейки отображает ее емкость, а соответственно влияет на время выработки. Самые большие элементы питания (3,2 мм) в среднем служат около 5 лет. Соответственно, в случае если вы не смогли найти батарейку нужного вам формата, вы можете приобрести уменьшенную версию. Главное условие — то же самое напряжение.

Основные типы батареек:

CR2032 имеет диаметр — 20 мм, толщину — 3,2 мм, емкость — 210–230 мАч;
CR2025 имеет диаметр — 20 мм, толщину — 2,5 мм, емкость — 150 мАч;
CR2016 имеет диаметр — 20 мм, толщину — 1,6 мм, емкость — 75–90 мАч.

Как проверить батарейку на материнской плате

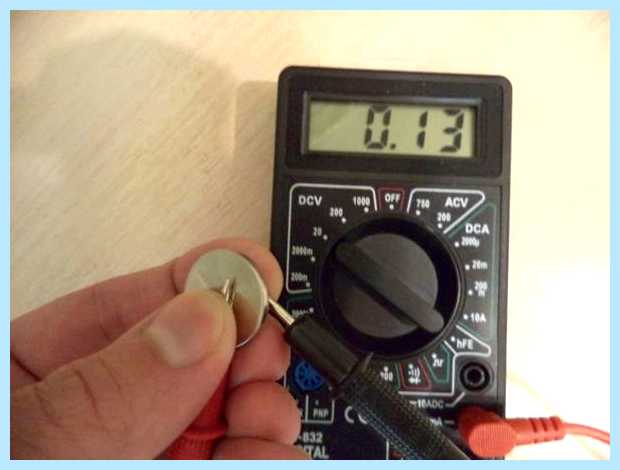

Для этого вам потребуется мультиметр. Просто приложите щупы прибора следующим образом: красный к корпусу батарейки, а черный к корпусу материнской платы. Нижний рекомендуемый порог напряжения составляет 2,7 В. При значениях ниже — требуется замена батарейки. Также существует несколько признаков того, что батарейка села:

Не сохраняются настройки БИОСа и при каждой загрузке операционной системы сбрасываются на стандартные.
Настройки времени и даты не соответствуют реальным и так же скидываются после каждой перезагрузки ПК.
Антивирусная программа жалуется на устаревшие базы данных, несмотря на то, что установлены свежие обновления.
При загрузке системы, а так же в самой Windows появляются ошибки связанные с работой CMOS.
В редких случаях система даже отказывается загружаться.

Читайте также:

Как вытащить и заменить батарею ноутбука?
Новая тепловая батарейка хранит в 6 раз больше энергии, а стоит на 80% дешевле

Батарейки для биос материнской платы

Батарейка для биос в материнской плате системного блока ПК предназначена для энергонезависимого питания микросхемы памяти (bios), в которой хранятся базовые настройки компьютера, когда он выключен. Самая распространенная батарея для материнской платы — CR2032. Это элемент питания в виде небольшого металлического диска, так называемая “таблетка”.

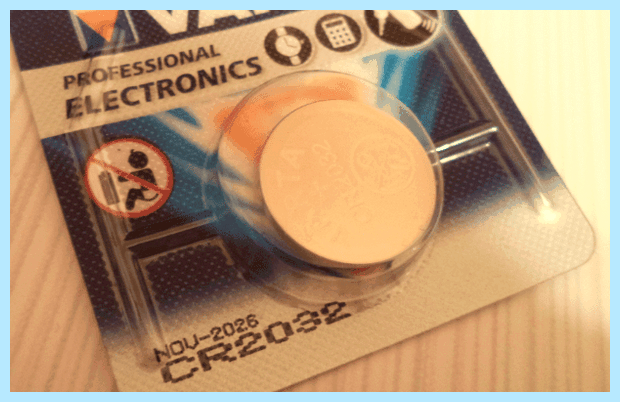

Емкость, вольтаж и размеры батарейки для биос компьютера CR2032

Батарейка для биос компьютера изготавливается по литиевой технологии и её номинальное напряжение («вольтаж») составляет 3 Вольта, а емкость — 210 мАч. Вес — 3.1 грамма.

В наименовании CR2032 цифры означают размеры:

диаметр 20 мм,
толщина 3.2 мм.

А первые две буквы — это особенности исполнения. Батарейка-таблетка для биос CR2032 — это стандартное исполнение. Элемент BR2032 имеет немного меньшую емкость, но работает в расширенном диапазоне температур: от -30 С до +85 С. Исполнение DL2032 отличается повышенной емкостью — 225 mAh.

Каждая конкретная материнская плата системника персонального компьютера может быть рассчитана на установку батарейки для биос CR2032 с проводами или без них. Для последнего случая выпускаются элементы с приваренными на заводе проводами.

Заряжать CR2032 для повторного использования нельзя. Это не аккумулятор. Вместе с тем, в некоторых материнских платах на батарейку для биоса подается поддерживающее напряжение от блока питания через большое сопротивление. Это не обеспечивает подзаряд, но препятствует разряду батареи bios во время работы компьютера.

Аналоги батарейки материнской платы CR2035

Аналогами батарейки CR2032 для установки в материнскую плату компьютера могут служить элементы CR2025 и CR2016. Эти элементы питания очень похожи на CR2032 и имеют тот же диаметр 20 мм, но они немного тоньше. Толщина CR2025 — 2.5 мм, CR2016 — 1.6 мм. Емкость этих элементов меньше, чем у батареи CR2032, пропорционально разнице объема.

Благодаря пружинным контактам гнезда для батареи bios в материнской плате компьютера, в него можно установить CR2025 или CR2016 вместо CR2032. Однако, некоторые компьютеры изначально рассчитаны на установку более тонкого элемента питания.

Лучшие производители батарейки для bios материнских плат — Panasonic, Duracell, Sony, Robiton.
