Смысл данной опции исключительно в экономии энергии, но экономиться будет мизерное количество, особенно если идет речь о игровом компьютере/ноуте.

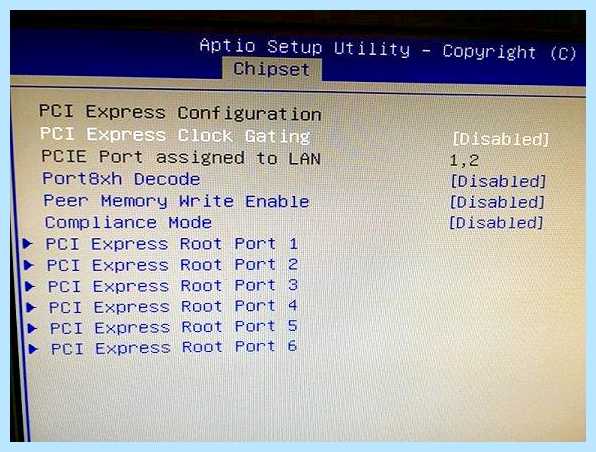

PCI Express Clock Gating — что это в биосе?

Приветствую друзья! Сегодня мы говорим про биос, а точнее про одну функцию в нем. Постараюсь найти информацию и написать все простыми словами, чтобы понятно было каждому!

PCI Express Clock Gating — что это в биосе?

Активация данной опции позволит снизить потребление энергии устройством при бездействии, которое установлено в слот PCI-E (например видеокарта).

К сожалению толковой информации в интернете не удалось найти.

Выяснил, что шина PCI-E работает на определенной частоте, это сложное устройство и поэтому она может много потреблять энергии. Если в разьем PCI-E установлена видеокарта, которая на этот момент бездействует, то активация опции позволит автоматически снижать потребление энергии разьемом PCI-E.

Что на самом деле? На самом деле вот что — сам по себе пустой разьем PCI-E я сомневаюсь что потребляет много энергии, это как-то нелогично очень. Установленная видеокарта во время игры — конечно потребляет, бывает даже очень, также греется, это нормальные явления. При бездействии видеокарта сама умеет снижать производительность (точнее частоту), в следствии чего снижается температура, энергопотребление. Поэтому мое мнение, что включать опцию, которая как-то экономит потребление PCI-E — не стоит, тем паче что в интернете находил сообщения, что активация функции плохо влияла на стабильность системы.

Что касается других устройств, которые могут стоять в PCI-E, например сетевые платы, звуковые, то они в принципе мало потребляют энергии. Думаю никакие энергосберегалки здесь не нужны, уже молчу о том, что экономия там просто мизерная будет.

Заключение

• PCI Express Clock Gating — опция, способна снизить потребление энергии устройством PCI-E при бездействии.
• Включать функцию не стоит, никакой особой пользы от этого не будет, а вот проблемы — могут быть.

ASPM — что это в биосе?

ASPM — функция биоса, позволяющая активировать энергосберегательный режим шины PCI-E.

Сразу скажу: нет смысла включать если у вас обычный домашний компьютер. Экономия электричества — мизерная. А вот стабильная работа видеокарты может нарушиться. Это конечно если вы используете отдельную видеокарту. Если у вас на материнке слоты PCI-E вообще не задействованы — именно тогда можно включить.

Разбираемся

1. По сути ASPM — это энергосберегающая технология шины PCI-E. Это та шина, а точнее разьемы, куда подключается видеокарта, также можно установить звуковую карту, сетевой адаптер, Wi-Fi модуль, карту дополнительных USB и многое другое.
2. ASPM позволяет некоторым линиям шины снижать производительность за счет прекращения подачи пустых сигналов без данных. Снижение работает зависимо от текущей нагрузки на шину. Нагрузка низкая — производительность снижается, как появится — быстро восстановиться.
3. ASPM может и полезна, но лишь на ноутбуках или например не переносных ПК, которые работаю от аккумулятора. На обычном домашнем ПК включать нет смысла, экономия будет мизерная, а вот глюки в работе например видеокарты — могут появится. Почему? Видеокарта требовательная к скорости PCI-E, необходимо чтобы она была стабильно постоянной.

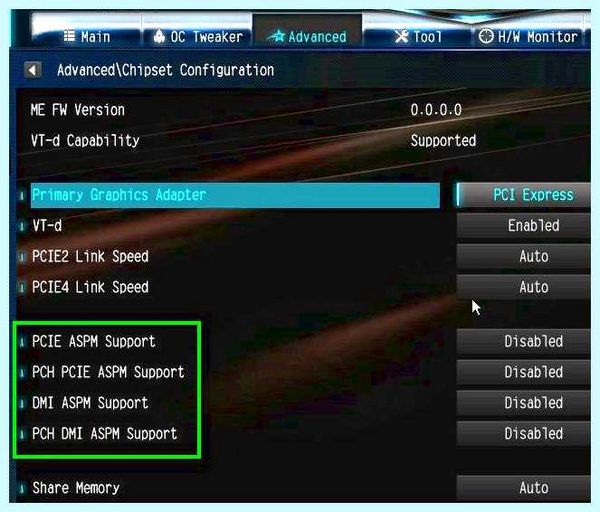

4. Опция ASPM может называться например ASPM Support. ASPM расшифровывается как Active-State Power Management.

Значения функции ASPM

Помните, значения как и название самой опции может немного отличаться и находится в зависимости от модели материнской платы, производителя.

1. Disabled — функция отключена.
2. Auto — автоматический режим.
3. L0s — при отсутствии данных передача прекращается исключительно в одном направлении. Требуется мало времени для восстановления полной производительности.
4. L1 — при отсутствии данных передача прекращается в обоих направлениях. Максимально энергосберегающий режим. Однако времени для полного восстановления производительности требуется больше.
5. L0sL1 — разрешается использовать два режима. Сначала осуществляется переход в режим L0s, потом − в L1.

Функций, в каких упоминается ASPM — может быть несколько, как понимаю — все это энергосберегающие режимы, только также и для других устройств помимо PCI-E:

Повторюсь — включать нет смысла.

Надеюсь данный материал был полезен. Удачи и добра, до новых встреч друзья!

Управление питанием состояния связи PCI Express — что это, что ставить?

PCI-E — шина обмена данными между процессором (CPU) и устройствами. Влияет на производительность видеокарты (GPU), особенно при одновременной работе двух или более.

Что ставить?

1. При наличии игрового компьютера, когда ПК используется предпочтительно для игр — лучше выбрать Откл.
2. Офисный ПК, где иногда запускаются игры — Умеренное энергосбережение.
3. На ноутбуках можно выставить Максимально энергосбережение, однако стоит учитывать — автономная работа ноута не сильно увеличится, а производительность графики может немного снизиться.

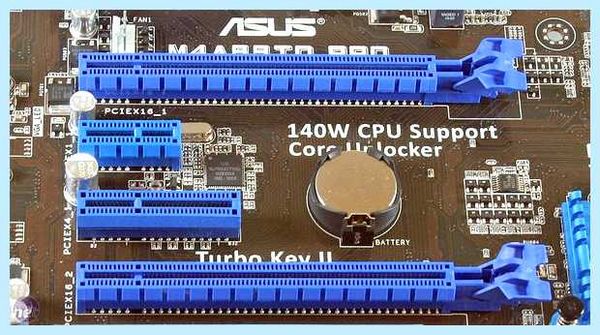

Распределение линий PCI-Express в компьютере

Смысл данной настройки исключительно в экономии энергии, однако экономиться будет мизерное количество, особенно если идет речь о игровом компьютере/ноуте.

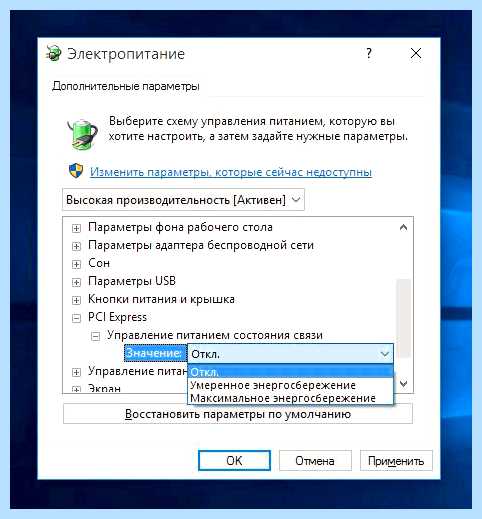

Быстрый способ открыть данную настройку

1. Зажмите Win + R, появится окошко Выполнить, вставьте powercfg.cpl, нажмите ОК.
2. Откроется окно Электропитание. Напротив текущей схемы электропитания выберите Настройка схемы.
3. Далее нажмите Изменить дополнительные параметры.
4. Перейдите в раздел PCI Express > Управление питанием > установите значение.

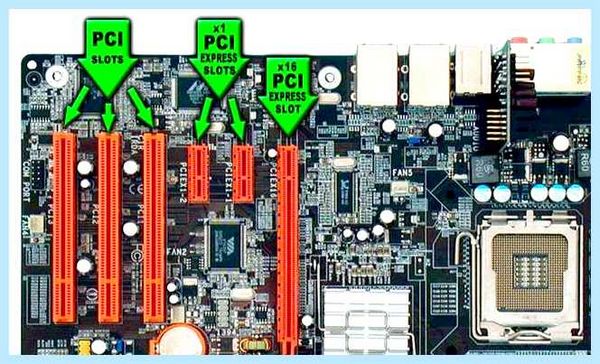

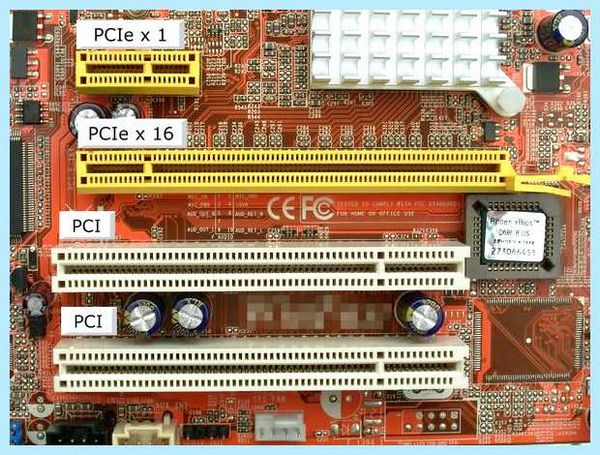

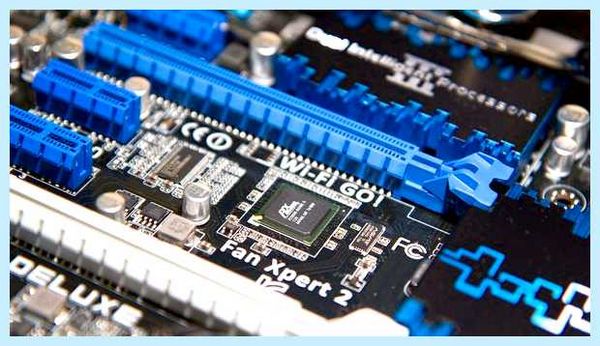

Что такое PCI-E?

Разьемы на материнской плате для расширения функциональности, установить можно например такие устройства:

1. Видеокарта (GPU). Игровые материнки поддерживают работу одновременно сразу нескольких видеокарт.
2. Сетевую карту или Wi-Fi-модуль.
3. Дополнительные порты USB, SATA, IDE.
4. Звуковую карту и многое другое. После установки в разьем (при выключенном ПК) обычно нужно поставить драйвера, выполнить перезагрузку, после — устройство готово к работе.

Заключение

• Управление питанием состояния связи PCI Express — настройка, позволяющая снизить энергопотребление устройств PCI. При наличии игрового компьютера — рекомендуется выбрать Откл, когда ноутбук — можно указать максимальное энергосбережение, однако может снизить производительность видеокарты.
