Pci в биосе что это
Информация о ПК Общая информация о ПК Шина PCI

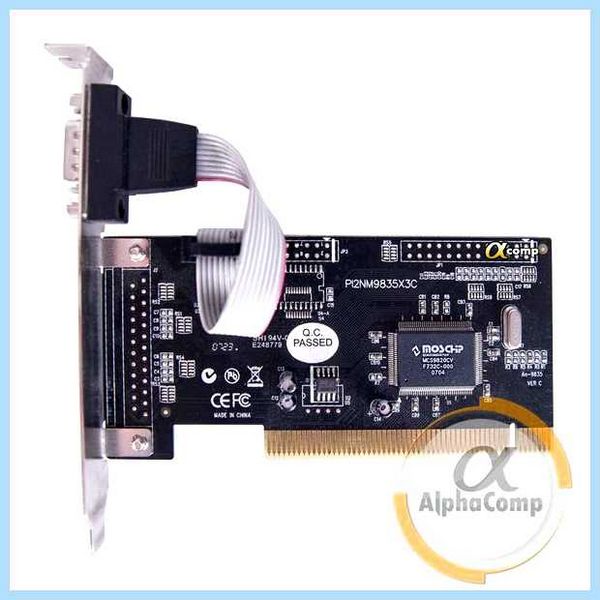

PCI (Peripheral Component Interconnect) – это компьютерная шина ввода/вывода, создана для подключения устройств перифирии к системной плате компьютера. Шина PCI поддерживает 32-х/64-х битный обмен данными.
Частота шины PCI 33 МГц или 66 МГц (новые спецификации шины могут работать на более высоких частотах: 100 МГц, 133 МГц, 266 МГц, 533 МГц). Поддерживаемое напряжение 3,3/5 В.
Характерной особенностью интерфейса PCI есть использование для передачи данных общей 32/64-битной двунаправленной параллельной шины, к которой подключаются все PCI-устройства. Любое устройство на шине PCI может позиционироваться как master-устройство (т.е., шина децентрализована).
Рис 1. Слоты 32-разрядной шины PCI на материнской плате.
Спецификации шины PCI
Спецификация 2.0 шины PCI – первая версия шины. Пропускная способность (пиковая) – 133 Мбайт/с.
Спецификация 2.1 шины PCI – модификация шины PCI, преимуществами которой (по сравнению с предыдущей версией 2.0) является возможность параллельной работы нескольких шинных задатчиков, использование универсальных плат расширения (которые могут работать в слотах под напряжением 5 Вольт и 3,3 Вольт). Спецификация PCI 2.1 позволяет использовать частоты 33 МГц и 66 МГц и подключение к шине PCI более 4 устройств. Пропускная способность (пиковая) – 133 Мбайт/с (для 33 МГц) и 266 Мбайт/с (для 66 МГц).
Спецификация 3.0 шины PCI – модификация шины PCI, характерной особенностью которой было использование слотов с напряжением только 3,3 Вольт.
Спецификация PCI 64. Поддерживает напряжения 5 Вольт и 3,3 Вольт. Пропускная способность (пиковая) – 266 Мбайт/с (увеличена за счёт удлинения обычного PCI-слота). Рабочая частота 33 МГц.
Спецификация PCI 66. Поддерживает напряжение 3,3 Вольт. Пропускная способность (пиковая) – 533 Мбайт/с. Рабочая частота 66 МГц.
Спецификация PCI 64/66. Объединение спецификаций PCI 64 и PCI 66. Поддерживает напряжение 3,3 Вольт. Пропускная способность (пиковая) – 533 Мбайт/с. Рабочая частота 66 МГц.
Спецификация PCI-X 1.0. Поддерживает напряжение 3,3 Вольт. Рабочие частоты 100 МГц и 133 МГц. Пропускная способность (пиковая) – 1024 Мбайт/с.
Спецификация PCI-X 2.0. Пропускная способность 4096 Мбайт/с. Рабочие частоты 100 МГц, 133 МГц, 266 МГц, 533 МГц. Пропускная способность (пиковая) – 4096 Мбайт/с.
Pci в биосе что это
Информация о ПК Общая информация о ПК Шина PCI Express
B.I.O.S. Раздел Advanced. Обзор пункта Chipset.
PCI Express, (или PCIe, или PCI-E) – это компьютерная шина расширения, создана для подключения устройств перифирии к системной плате компьютера. PCI Express реализовывает программную модель интерфейса PCI и протокол последовательной передачи данных.
Данная шина пришла на замену интерфейсам AGP, PCI-X, PCI. Шина является локальной (внутренней). К преимуществам интерфейса PCI Express относиться поддержка горячей замены карт (под термином горячая замена подразумевают возможность отключать/подключать устройства во время работы компьютера, т.е., без отключения питания).
Главным отличием интерфейса PCI Express от PCI является использование двунаправленного последовательного соединения типа точка-точка (напомним, что в интерфейсе PCI используется 32-битная двунаправленная параллельная шина, к которой подключаются все PCI-устройства).
Шина PCI Express может использовать несколько последовательных соединений типа точка-точка (для данного интерфейса они называются линиями): x1 (одна линия), x2 (две линии), x4 (четыре линии), x8 (восемь линий), x12 (двенадцать линий), x16 (16 линий), x32 (32 линии). Другими словами соединение между картами PCI-Express состоит из одной (1x) или нескольких (2x, 4x, 8x, 12x, 16x, 32x) линий.
Например, если слот PCI Express имеет приставку x16 (PCI Express x16), это значит, что он 16-канальный (предназначен сначала для карты PCI Express x16).

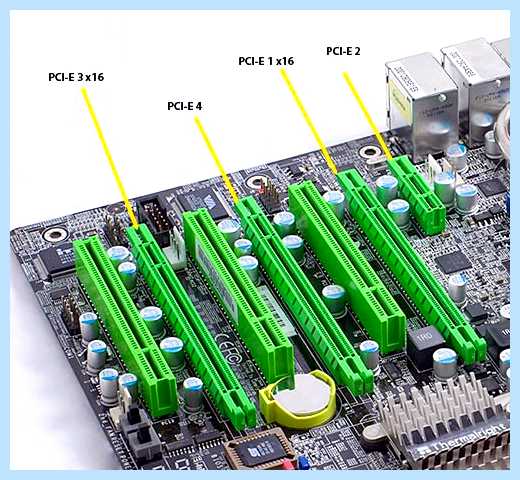

Рис .1 Слот PCI Express x16 и 3 слота PCI Express x1 материнской платы.

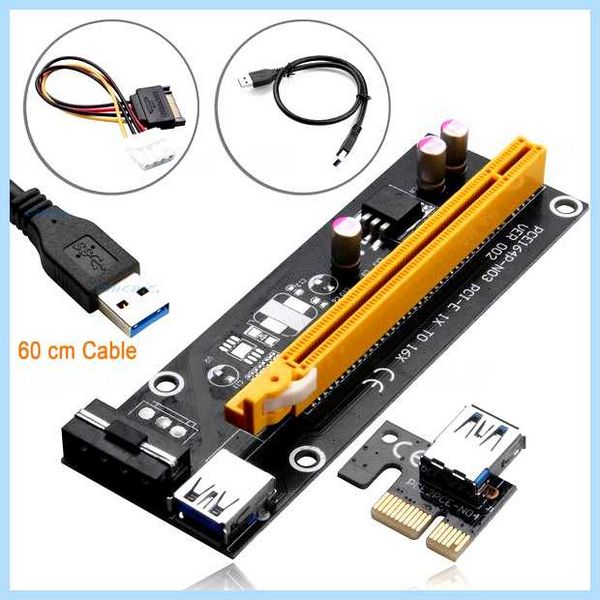

Любая карта расширения PCI Express может работать в любом из слотов шины PCI Express (x1, x2, x4, x8, x12, x16 и x32), при условии, что поместится в данный слот. Т.е, карта расширения с меньшим количеством линий (контактов) будет работать в слоте с большим количеством контактов, но при всем этом будет использоваться то количество линий, сколько разведено на карте.
Пропускная способность шины PCI Express находится в зависимости от количества используемых линий и режима передачи данных (дуплексный или полудуплексный):
Полудуплексный режим передачи данных, Гбит/с
