Обычно мы имеем колодку либо отдельные контакты с таинственными надписями:
1 MIC-VCC,
2 MIC-IN,
3 GND,
4 EAR L,
5 EAR R,
6 LINE L,
7 LINE R

Power SW — что это такое и куда вставлять?

Все эти коннекторы, также их описание — можно поглядеть в аннотации к материнке, там вообщем много может быть полезной инфы.

Где плюс, а где минус?

По сути для Power SW и Reset SW не имеет значения полярность контактов, потому что они не являются устройством — они просто кнопки. Созданы для ЗАМЫКАНИЯ контакта. Потому их подключение непринципиально. Принципиально — чтоб контакты, при нажатии на кнопку — замыкали, тогда это приведет к действию — включению (Power SW) или перезагрузке (Reset SW).

Как подключать?

Повторюсь, сморите аннотацию к материнской плате, может быть ее можно отыскать на официальном веб-сайте, в электрическом виде. Просто многие управление почему-либо игнорируют, в то время, как разьемы, коннекторы, их маркировка и размещение — может незначительно отличаться на различных платах, находится в зависимости от производителя.

Итак, смотрим, вот наш коннектор Power SW:

Power led e

Power led e

Рядом стоит H.D.D. LED — нужен для индикации жесткого диска. На H.D.D. LED обычно указывается где плюс, а где минус.

Подключать его необходимо на ножки, которые поближе всех находятся к надписи Power SW, сама надпись может быть сокращена, к примеру PWR. SW.:

Power led e

По поводу ножек, которые находятся поближе всех — имею ввиду, что бывает надпись идет под ножками, которые в два ряда. Но надпись не может относится к двум рядам — только к одному. В таком случае, если не ошибаюсь, необходимо подключать к тем, которые стоят поближе к надписи, как выше на картинке. Проверьте в аннотации, но я подключал конкретно так. Исключение составляет ситуации, когда надпись смещена относительно нужных ножек (самая 1-ая картина — пример).

Надеюсь информация посодействовала. Фортуны и добра

Power led e

Сообщения: 26925
Благодарности: 3921

Создатель: ShaddyR
Дата: 17 Июня 2022
Описание: вернул шапку, причесал. лосниццооо 🙂

Утомился от схожих вопросов, создаю тему, которая должна все разъяснить.

  • 1 — 3 контакты: индикатор воззвания к жесткому диску aka HDD Led
  • 2 — 4 контакты: световой индикатор питания aka Power Led
  • 5 — 7 контакты: очистить aka Reset Switch
  • 6 — 8 контакты: кнопка включения питания aka Power Switch

У Asus все по другому, но у их верно прописаны буквы напротив контактов и догадываться об их предназначении нетрудно.

Для тех кто испытывает трудности с расшифровкой этих букв:

Power led e

PLED — Power Led — сигнал питания (светодиод)
SPEAKER — Динамик системный
IDE LED— сигнал работы IDE (HDD) жесткого диска(светодиод)
PWRSW — Power Switch — кнопка питания
RESET — кнопка сброса (прерывание Power Good)

II Вывод звука на переднюю панель

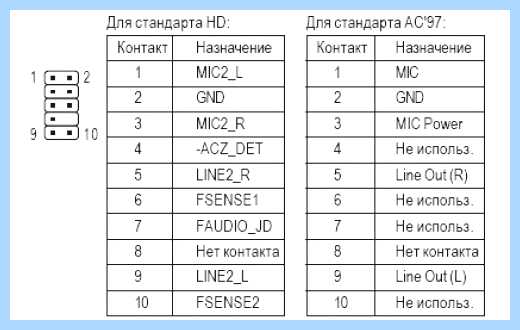

рассмотрим вывод звука на переднюю панель:

Power led e
Power led e

Описывать HD я пока не буду.
Начнем с AC97:

Power led e

Pin Signal Name Function
1 AUD_MIC Front Panel Microphone input signal Выход микрофона на переднюю панель
2 AUD_GND Ground used by Analog Audio Circuits Земля, масса, минус — как хотите
3 AUD_MIC_BIAS Microphone Power Что то связанное со смещением звука на микрофоне, надеюсь кто то более точно сообщит.
4 AUD_VCC Filtered +5 V used by Analog Audio Circuits 5 вольт питания для звука
5 AUD_FPOUT_R Right Channel Audio signal to Front Panel Выход правого канала на переднюю панель
6 AUD_RET_R Right Channel Audio signal to Return from Front Panel Вход правого канал на переднюю панель
7 HP_ON Reserved for future use to control Headphone Amplifier Зарезервировано для использования в дальнейшем
8 KEY No Pin Бестолковый контакт
9 AUD_FPOUT_L Left Channel Audio signal to Front Panel Выход левого канала на переднюю панель
10 AUD_RET_L Left Channel Audio signal Return from Front Panel Вход левого канала на переднюю панель

Подключение передней панели к материнке (Front Panel)?

Звук — что, куда?
подключение:

Обычно мы имеем колодку или отдельные контакты с загадочными надписями:
1 MIC-VCC,
2 MIC-IN,
3 GND,
4 EAR L,
5 EAR R,
6 LINE L,
7 LINE R

Итак подключаем ваши контакты
Микрофон пока опустим, в дальнейшем распишу.
По поводу звука все очень просто:
6 LINE L в 9 AUD_FPOUT_L
4 EAR L в 10 AUD_RET_L
7 LINE R в 5 AUD_FPOUT_R
5 EAR R в 6 AUD_RET_R

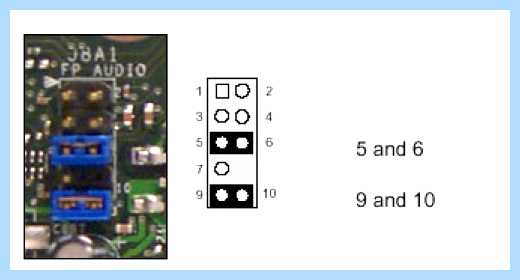

Учтите, что на некоторых системных платах не будет звука при установленных драйверах, если не будет джамперов на этих контактах и не подключена передняя панель.

Выглядит вот так:

Power led e

Power led e

Обладателям Audigy, советую посетить эту страницу.

III Подключение USB

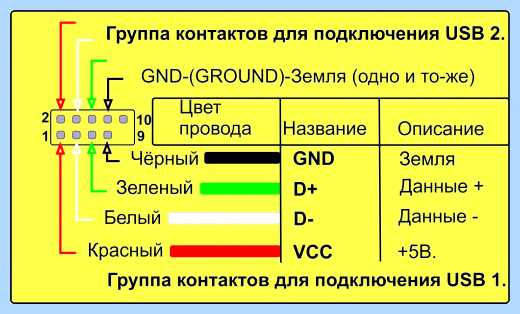

контакты USB:

Power led e

Как подключить ПРОВОДА Power SW, Reset SW, HDD LED, PW LED переднюю панель корпуса ПК

Главное не перепутать +5 и GND — это крайние контакты.
+5V также обозначается иногда как VCC, а средние DATA — и DATA + на всех новых системных платах +5 вольт располагается с краю контактной площадки, а «земля» около незадействованного контакта, как видно на картинке.

Спасибо 2503 — за помощь в создании шапки и NikolayHAOS — за помощь в ее восстановлении)

——-
ВНИМАНИЕ ознакомьтесь, до того как создать тему! Процессор — мозг компьютера, блок питания — сердце и печень.

Power led e

Сообщения: 26925
Благодарности: 3921

Автор: ShaddyR
Дата: 17 Июня 2022
Описание: восстановил шапку, причесал. лосниццооо 🙂

Устал от подобных вопросов, создаю тему, которая должна все объяснить.

  • 1 — 3 контакты: индикатор обращения к жесткому диску aka HDD Led
  • 2 — 4 контакты: световой индикатор питания aka Power Led
  • 5 — 7 контакты: очистить aka Reset Switch
  • 6 — 8 контакты: кнопка включения питания aka Power Switch

У Asus все по другому, но у них четко прописаны буквы напротив контактов и догадываться об их предназначении нетрудно.

Для тех кто испытывает трудности с расшифровкой этих букв:

Power led e

PLED — Power Led — сигнал питания (светодиод)
SPEAKER — Динамик системный
IDE LED— сигнал работы IDE (HDD) жесткого диска(светодиод)
PWRSW — Power Switch — кнопка питания
RESET — кнопка сброса (прерывание Power Good)

II Вывод звука на переднюю панель

рассмотрим вывод звука на переднюю панель:

Power led e
Power led e

Описывать HD я пока не буду.
Начнем с AC97:

Power led e

Pin Signal Name Function
1 AUD_MIC Front Panel Microphone input signal Выход микрофона на переднюю панель
2 AUD_GND Ground used by Analog Audio Circuits Земля, масса, минус — как хотите
3 AUD_MIC_BIAS Microphone Power Что то связанное со смещением звука на микрофоне, надеюсь кто то более точно сообщит.
4 AUD_VCC Filtered +5 V used by Analog Audio Circuits 5 вольт питания для звука
5 AUD_FPOUT_R Right Channel Audio signal to Front Panel Выход правого канала на переднюю панель
6 AUD_RET_R Right Channel Audio signal to Return from Front Panel Вход правого канал на переднюю панель
7 HP_ON Reserved for future use to control Headphone Amplifier Зарезервировано для использования в дальнейшем
8 KEY No Pin Бестолковый контакт
9 AUD_FPOUT_L Left Channel Audio signal to Front Panel Выход левого канала на переднюю панель
10 AUD_RET_L Left Channel Audio signal Return from Front Panel Вход левого канала на переднюю панель

Звук — что, куда?
подключение:

Обычно мы имеем колодку или отдельные контакты с загадочными надписями:
1 MIC-VCC,
2 MIC-IN,
3 GND,
4 EAR L,
5 EAR R,
6 LINE L,
7 LINE R

Итак подключаем ваши контакты
Микрофон пока опустим, в дальнейшем распишу.
По поводу звука все очень просто:
6 LINE L в 9 AUD_FPOUT_L
4 EAR L в 10 AUD_RET_L
7 LINE R в 5 AUD_FPOUT_R
5 EAR R в 6 AUD_RET_R

Учтите, что на некоторых системных платах не будет звука при установленных драйверах, если не будет джамперов на этих контактах и не подключена передняя панель.

Выглядит вот так:

Power led e

Обладателям Audigy, советую посетить эту страницу.

III Подключение USB

контакты USB:

Power led e

Главное не перепутать +5 и GND — это крайние контакты.
+5V также обозначается иногда как VCC, а средние DATA — и DATA + на всех новых системных платах +5 вольт располагается с краю контактной площадки, а «земля» около незадействованного контакта, как видно на картинке.

Спасибо 2503 — за помощь в создании шапки и NikolayHAOS — за помощь в ее восстановлении)

——-
ВНИМАНИЕ ознакомьтесь, до того как создать тему! Процессор — мозг компьютера, блок питания — сердце и печень.
