Speaker Level Input на сабвуфере/усилителе — что это такое? (Hi Level Input, Hi Input)

Speaker Level Input на сабвуфере — высокоуровневый вход, предназначен для подключения сабвуфера к усилителю (который не имеет специального выхода на саб), после — колонки (динамки) уже подключатся к портам Speaker Level Output на сабе.

Внимание! Толковой понятной инфы в вебе нет, потому постарался написать все доступно, также дам некие советы, чтоб понизить риск последствий неверного подключения.

Высокоуровневый вход (может называться Hi Level Input, Hi Input) значит что можно подавать сигнал уже усиленный. Неусиленный сигнал подается на линейный вход (Line In).

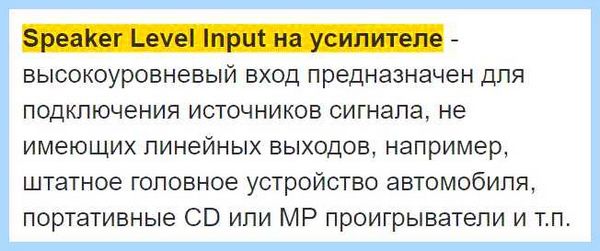

По поводу Speaker Level Input усилителя:

Теперь про сабвуфер, простыми словами:

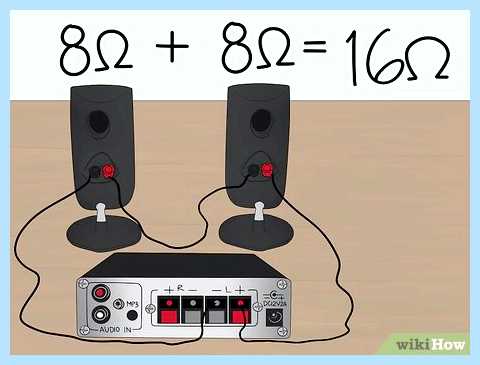

Имеется усилитель, например на два канала — левый и правый (стерео). К этому усилку можно подключить 2 аудиоколонки (динамика). Однако специального разьема для подключения саба — нет. Специальный разьем — это разьем, который выдает низкую частоту, специально для саба.
На сабвуфере может быть Speaker Level Input — это разьемы, в которые нужно подключить кабель от усилителя, который обычно подключается к колонкам. Заметьте, что после подключения — свободных разьемов больше на усилке не будет, это важно понимать.
Дальше — сабвуфер получает сигнал от усилителя, берет себе низкую частоту, а остальное — отправляет на свои выходы Speaker Level Output, к которым вы подключаете колонки уже (неактивные разумеется).
Это сделано для того, чтобы имея усилок с двумя каналами колонок можно было полноценно подключить сабвуфер + 2 колонки (динамика).
Еще проще: саб принимает аудиосигнал от усилителя, берет себе низкую частоту (для низкочастотного динамика), а остальное — выводит на разьемы Speaker Level Output, к которым вы подключаете колонки потому что бы вы подключали к усилителю.

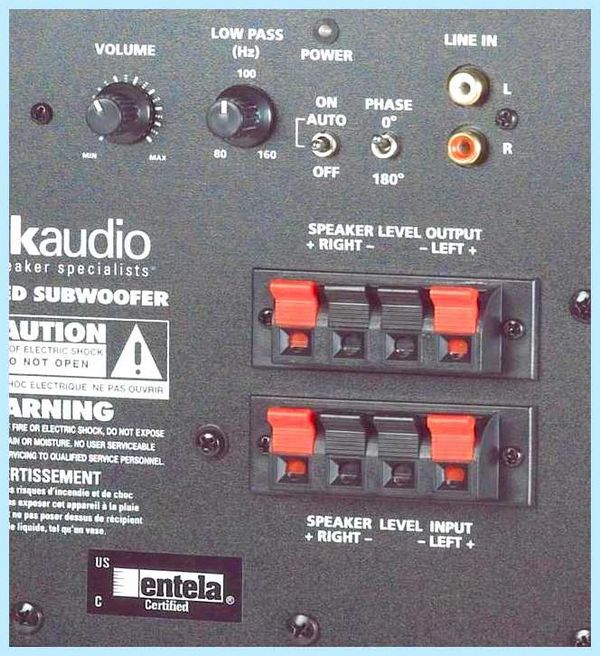

Пример разьемов саба:

BASIC POWER AMP SETUP — Mixer & Speaker Connection | Stereo-Parallel-Bridge Mode Guide | TUT

Мои мысли (обязательно к прочтению)

Вся опасность состоит в том, чтобы не подать усиленный сигнал в разьем, созданный для подачи неусиленного сигнала.
Важно прочитать инструкцию к сабвуферу, усилителю, магнитоле — досконально изучить! Некоторые производители немного по-разному называют свои разьемы.
С Speaker Level Input сабвуфера кажется разобрались — подаете на эти порты сигнал с усилителя (усиленный), сабвуфер берет себе низкую частоту для баса, потом выводит сигнал на порты Speaker Level Output, к которым вы подключаете уже колонки.
ОЧЕНЬ ВАЖНО: чтобы максимально снизить все риски, максимально уменьшите громкость саба, усилка, также источника (например магнитолы). После подключения и включения — совсем немного увеличьте громкость магнитолы, потом совсем немного усилителя и потом уже — саба. Если вы неправильно подключили — вы поймете по большому уровню громкости, когда сам регулятор громкости стоит на самом минимуме. Соответственно если громкость увеличить дальше — устройство может спокойно сгореть.
При неправильном подключении, другими словами подача усиленного аудиосигнала в разьем усилка/саба, который предназначен для неусиленного сигнала — в лучше случае устройство уйдет в защиту, в худшем — выйдет из строя (сгорит).
Поэтому повторюсь — внимательно прочитайте инструкцию ко всем устройствам, или найдите ее в интернете и подключайте, снизив везде громкость к минимуму, как писал выше.

Надеюсь данная информация была полезной. Успехов.

Немного про HI-INPUT (высокоуровневый вход) на усилителе

Всем привет данный пост посвящён для тех у кого установлен сабвуфер, установлена штатная акустика и усилитель имеет HI-INPUT!
Что такое HI-INPUT, как он выглядит и зачем он нужен и чем все-таки он отличается от линейного входа. На линейный вход усилителя обычно подаётся сигнал с линейного выхода магнитолы этот сигнал проходит в обход встроенного усилителя в магнитоле, не усиленный звуковой сигнал. В выносном усилителе он уже усиливается и подаётся на динамик.
Если на усилитель подать сигнал не с линейного выхода магнитолы, а с каналов из магнитолы идущие на динамики (обычно в штатных головных нет линейки) то на усилитель будет подан уже усиленный сигнал! что в лучшем случае усилитель уйдёт в защиту ну, а в худшем сами понимаете. Для таких целей и придуман HI-INPUT на него можно подавать усиленный сигнал с каналов из магнитолы идущие на динамики он его преобразует и переваривает как нужно. Я заядлый любитель музыки в авто громкой и басистой и на своём опыте уже не раз испытал что HI-INPUT имеет приоритет когда установлены ШТАТНЫЕ динамики, а теперь объясню почему. Сабвуфер предназначен для того что бы создавать ОБЪЕМ баса, фон басов и вибрации низких частот но ни как не бумкать как многие считают, бумкать должны динамики, а сабвуфер создаёт фон что в комплекте звучит как единый компонент выдающий приятный звук. Если стоит штатная акустика то будем честными бумкать она не будет! И вот когда нам не хватает чёткого выраженного импульса ударных (бума) мы начинаем добавлять мощи на усилителе в конечном итоге на определённой громкости получаем нужный нам импульс но при повышении громкости сабвуфер начинает гудеть и давить на уши. А всё дело в срезе низов. Саб выдаёт нижние частоты примерно до 40-30 герц это тот придел где наши уши уже не почти не слышат звук но мы чувствуем эти вибрации телом, а при повышении громкости эти частоты создают звуковую волну сильнее что начинает давить. Итак вот поднимая громкость мы пытаемся поднять импульс звука где будет чётко бумкать НО тем мы поднимаем и самые нижние частоты тем заставляем динамик гудеть от резонирования и давить низами на уши. Другими словами для мягкого чёткого и сочного баса нам нужны динамики которые будут делать бум а буфер создавать объем этого самого бума иначе мы не получим того баса которого хотим! И вот чем нам в таком случае помогает HI-INPUT. Магнитолы выдавая сигнал на динамики как правила имеют нижний срез низких частот около 60 герц это тот низкочастотный звук который слышат наши уши и подавая звук с данным срезом на сабвуфер мы сохраняем импульс звука который будет бумкать тем ЧАСТИЧНО убираем самые низы которые гудят и давят на уши на высокой громкости. Своего рода мы компенсируем отсутствие качественного ударного баса наших динамиков, сабвуфером. Для данной темы идеально подходит сабвуфер с фазоинвертором тем что ход динамика для выдачи ударного легче чем у закрытого. Но не следует забывать что огромнейшую роль играет само головное устройство, качество и сборка сабвуфера и настройка эквалайзера. Самый лучший вариант это все фильтры и настройки эквалайзера на 0 высокие частоты должны выдавать высокочастотные динамики, а не повышение шкалы высоких на магнитолы, низы сабвуфер а ударные и средние частоты, динамики. Тогда и на любой громкости звук будет потрясающий и без искажений. Каждый компонент должен выполнять свою роль, а если как у нас принято с обычных твитеров пытаться выжимать высокие, средние и низкие частоты так мало того что они не могут физически выдать такие частоты так в совокупности мы получаем кашу из звуков которая в допинок по сраке искажена фильтрами))) Прошу прощение за часть воды, как таковой теории тут нет, только практика! Ниже как может выглядеть HI-INPUT.
Сам HI-INPUT может быть разным где то 6 пиновый (4 плюса 2 минуса) где то 8 (4 минуса 4 плюса) где то 3 пиновый (2 плюса 1 минус) раздельный. Сигнал с минусом у них общий другими словами можно брать минус с левого и правого канала и подключать на 1 пин минусовой ну а плюсы как положено.

Установка усилителя и сабвуфера

Завершилась работа по улучшению аудиосистемы моего «пыжика». Задуманные планы осуществились и результат в конечном итоге достигнут.
Установил давно лежавший в гараже саб (Pioneer 1300W) и усилок (Kenwood max 500w) от прошлой машины. Конечно, аппаратура немощная, но по-моему качественная и приятный звук создать может.

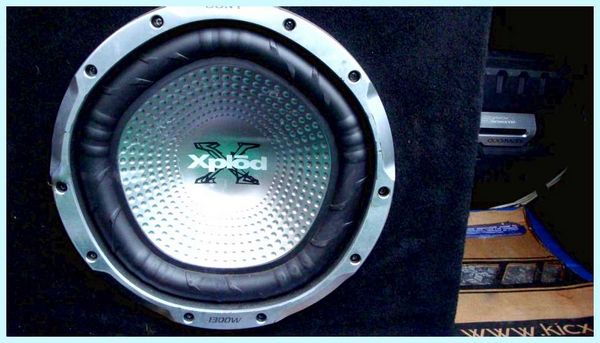

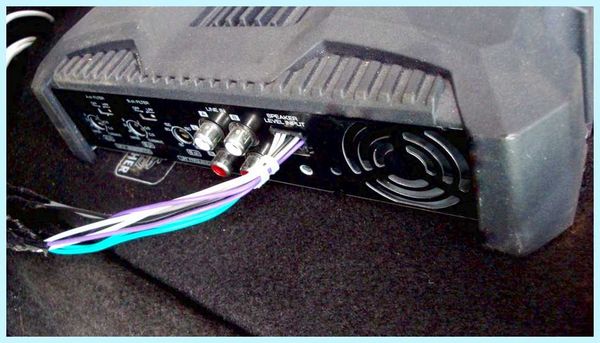

Основная проблема при установке, конечно штатная магнитола: борьба с ней решается разными способами. Кто — то паяет выходы, кто — то подключается к колонкам при помощи преобразователя. Я же при помощи выхода Speaker level Input на усилителе подключил его к колонкам (преимущество исключительно в отсутствии конвентера).

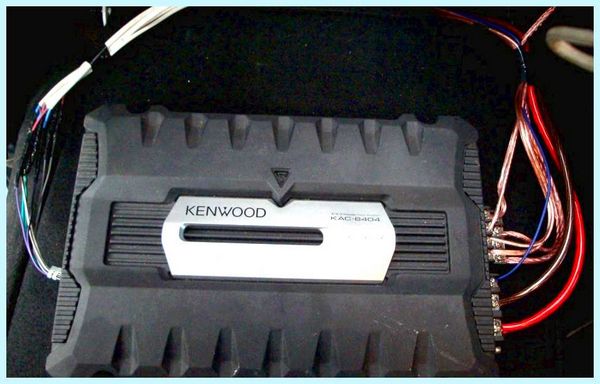

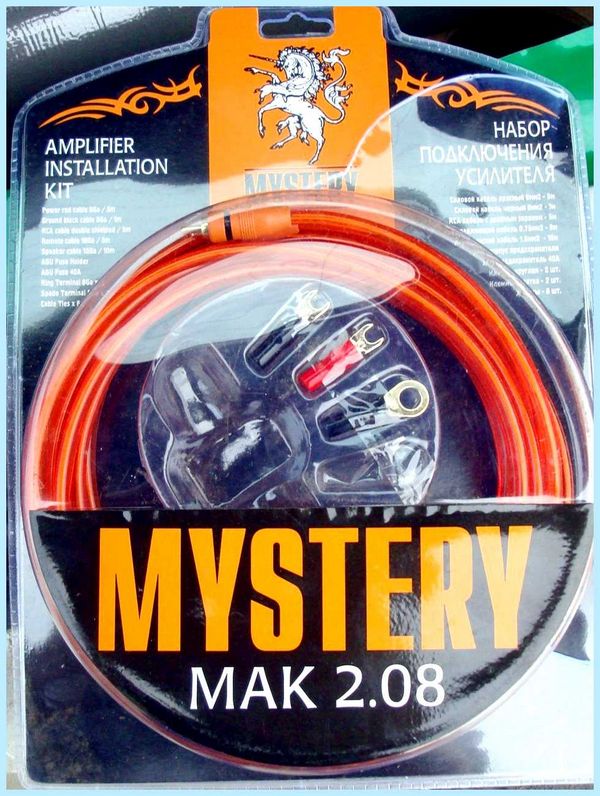

Использовал обычный комплект проводов Mystery, для 4-х канального усилителя, и в виду специфики установки половина комплекта не использовалась.

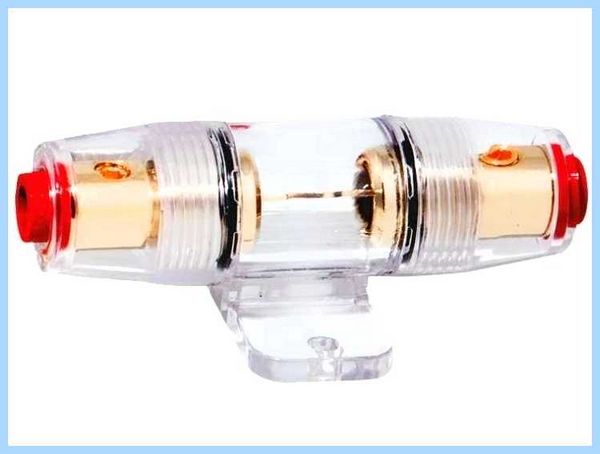

1. Прокладка и подключения силовых проводов. Начинал я с установки плюсового кабеля в моторный отдел ( через отверстие под жабо, рядом с тросиком открывания капота), отверстие герметим и провод желательно упаковать в гофру. Также желательно установить к силовому кабелю колбу с предохранителем, тем защищая силовую цепь, ну а затем подсоеденить все это к клеме аккамулятора.

Далее устанавливается минусовой провод, его крепим к металлу, к одному из болтов крепления ремня безопасности. Также желательно загофрировать.

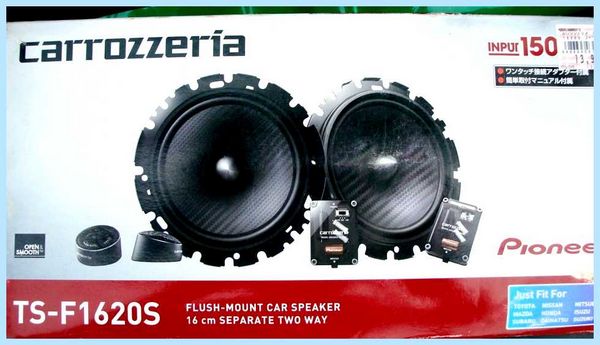

2. Подключение аккустических проводов к усилителю и динамикам. Тут, руководствуясь инструкцией и соблюдением полярности, все очень просто, кроме протяжки проводов в двери. Передние колонки Pioneer Carrozzeria с твиттерами и кроссоверами. Твиты ставил вместо штатных.
Что касательно задних колонок, пока не заморачивался и установил штатные колонки с переда, поставив их на проставки.

3. Протяжка и подключение управляющего кабеля, дабы усилитель включался должным образом.

4. Подсоединяем сабвуфер. Снова соблюдая полярность.

5. Производим настройку всей системы, регулируя фильтры усилителя и конфигурации штатной магнитолы.

Результат всей проделанной работы на мой взгляд на 4 из 5, может быть мне конечно стоит еще покопаться в настройках и уловить нужное звучание, может быть, я придираюсь и слишком многого хочу, т.е факторов много: от стиля музыки до качества записанного трека на диск. Друзьям нравится, ну и конечно это лучше чем было.
