Что такое контроллер? (IDE, SATA)

Я так понимаю (грубо говоря) контроллер это порт на мат плате, будь то IDE либо SATA. Т. е. у современной мат платы приблизительно 6 SATA контроллеров и 0 IDE в то время как у более старенькых моделей 1-2 SATA и 2 IDE контроллера. Либо же все 6 SATA портов именуются одним SATA контроллером и 2 IDE порта это тоже один IDE контроллер?

Дополнен 10 годов назад

т. е. выходит порты это не есть контроллеры.. . И 1 контроллер может отвечать за огромное количество портов 1-го типа

Наилучший ответ

Привет.
Смотри — все очень просто.
Контроллер — это управляющая микросхема (она может быть отдельным чипом, может быть отдельной микросхемой) .
ИДЕ либо САТА — это не контроллеры, а типы подключения жестких дисков для передачи данных (т. н. интерфейсы подключения) . Они различаются внешним обликом и скоростью работы.
Сам разъем, куда подключается кабель для данных, именуется «порт» (поточнее, физический порт. Бывает еще логический, программный, но речь на данный момент не об этом)
Контроллер же на материнской плате просто управляет работой присоединенных жестких дисков при помощи собственной внутренней логики. На современных материнских платах в одном корпусе чипа могут собрать два контроллера — для работы ИДЕ и для работы САТА. А количество их логических разводок дорожек зависит всего только от типа применяемого чипа. Соответственно, от типа применяемого чипа на материнской плате будет то либо другое количество портов для подключений жестких дисков (САТА, либо ИДЕ, либо обоих взятых вместе)
Если поглядеть на некие дешевенькие модели материнсчких плат, то можно даже узреть, что, например, САТА-портов 2 штуки, а дорожки распаяны на четыре. Это делается снова же для упрощения и удешевления продукта при производстве.
Вот, вроде, и все.
Если что еще неясно — спрашивайте)

ПавелУченик (162) 5 годов назад

Другими словами, если у меня неувязка с драйвером SATA Controller, мне необходимо обновить драйвер материнской платы?

Остальные ответы

грубо говоря да, но контроллер — контроллер — их может быть и 2 встроенных SATA (так и бывает) , а порт — это порт\разъем — и их будет, например, 6+4. Контроллер — штука которая отвечает за эти порты, и имеет обычно обозначение производителя, по нему можно судить о надежности\производительности если это внешная плата например (для RAID) и пр.

вот ты накрутил)) ) IDE это старый разъем, sata новый)))
http://ru.wikipedia.org/wiki/SATA это про SATA
http://ru.wikipedia.org/wiki/IDE_(интерфейс) про IDE

SATA и IDE контроллеры могут быть в одной микросхеме, могут быть в разных. например в чипсет встроена поддержка 4 SATA и ставят очередной контроллер отдельно еще на два порта или на IDE

Источник: ты на правильном пути

контроллер-микросхема управления, может стоять отдельно для каждого интерфейса, может и одна для всех. (находится в зависимости от модификации и производителя. )
http://ru.wikipedia.org/wiki/Южный_мост_(компьютер)

Источник: ку!

контроллер-это набор программно-аппаратных средств для управления внешними и не только лишь устройствами, например, контроллер прерываний

Еще раз про RAID контроллеры

Подробности —> 0

Когда-то интерфейс IDE казался исключительно производительным: у ATA/133 теоретическая скорость достигала 133 Мб/с, и казалось невероятным, что может понадобиться что-то более скоростное. Для сравнения: сегодняшние Интернет обычно работает на скоростях от 1 до 10 Мбайт/с, а USB 3.0 – до 600 Мб/с. Но на ATA ставили многие, надеясь на его «параллельную сущность».

Велико же было удивление, когда пару лет назад параллельный интерфейс был объявлен неперспективным, а последовательный оказался более надежным. Первые жесткие диски старательно исследовались в лабораториях, где проверялась пакетная скорость, копирование больших и маленьких файлов, увеличение длины интерфейсных кабелей. Вроде бы то ни было, IDE «посмертно» переименовали в PATA, и теперь в прайс-листах они представлены лишь штучно, уступив место нескольким поколениям дисков с контроллером SATA.
Оказалось, что последовательный интерфейс имеет следующие плюсы:

Поддержка более высокой частоты работы контроллера, которую есть куда повышать. Начиная с частоты 1,5 ГГц (150 Мб/с), контроллеры прошли «остановки»: SATA II – 3 ГГц/300 Мб/с, SATA 3 – 6 ГГц/600 Мб/с. Ревизия 3.1 исправила некоторые ошибки, связанные с питанием, также улучшила производительность некоторых характеристик твердотельных носителей и некоторых внутренних потоковых команд.

Прямая адресуемость выбранного накопителя. Как вы помните, PATA на одно шлейфе имел по два разъема, причем Master’ом логически назначался первый ответивший, а Slave’ом – второй, что приводило к конфликтам загрузки при неправильно выставленных джамперах. Были проблемы и с совместимостью некоторых марок винчестеров на разных каналах, и с нетерменированностью хвоста шлейфа. Знатоки же говорят, что разбирать потоки низкоуровневых команд через порты было сплошным мучением – там перехлестывались в одну кучу команды Windows, BIOS и DOS. В SATA похожих проблем нет, поэтому использовать искусственные задержки для хостов стало не надо.

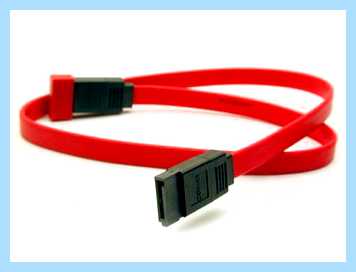

Кабели для SATA имеют другой вид и, вообще говоря, не мешают обдуву корпуса изнутри. Конечно, сейчас вообще можно заменить все плоские кабели круглыми, но это будет слишком дорого и не сильно эффективно.
Команды в SATA могут накапливаться контроллером в очередь, и там же оптимизироваться, что приближает такую технологию к SCSI и не путает разработчиков.
Для SATA реализованы дополнительные модификации, допускающие горячую замену дисков (eSATA), работу с SSD (mSATA).

Что такое AHCI?

Минусы интерфейса:

Windows XP может работать с SATA исключительно в режиме AHCI BIOS и специальными драйверами.
Разъемы контроллера SATA не выглядят слишком надежными, поэтому частые переподключения не рекомендуются.

Впрочем, все эти проблемы легко решаются. Если вы жалеете, что ваша материнская плата не поддерживает SATA, то загляните в раздел контроллеров прайса – там наверняка есть переходники PATA/SATA.

P.S. Если у вас возникли проблемы с техникой, обращайтесь в наш компьютерный сервис либо закажите выезд компьютерного мастера.

Дисковые контроллеры: предназначение и ключевые особенности

Когда встает потребность в значительном увеличении дисковой системы сверх того, что предусмотрено материнской платой, или в значительном повышении уровня быстродействия и отказоустойчивости дисковой подсистемы, пользователь сталкивается с выбором дискового контроллера.

В этой статье пойдет речь о дисковых контроллерах и их вариациях.

Сложность выбора состоит в том, что кроме того, что контроллеры бывают с интерфейсами SATA и SAS, так они еще выпускаются в трех вариантах функционала: RAID-контроллер, HBA и Expander. Давайте разбираться.

Рассмотрим тиры интерфейсов

SATA – наследник или следующая ступень развития IDE интерфейса и расшифровываемый как Serial Advanced Technology Attachment (последовательная технология подключения). К слову, IDE после появления SATA, сначала переименовали в ATA, а затем в PATA — Parallel Advanced Technology Attachment (параллельная технология подключения). Так же SATA и унаследовал свой сегмент применения — домашние-офисный сегмент. Не полностью, конечно, есть и энтерпрайз sata диски, но общее позиционирование интерфейса – все-таки ближе к рядовому потребителю, чем к корпоративному.

SAS – тоже наследник прошедшего поколения, но полностью корпоративного сектора. При всем этом своим появлением он не заставил никого переименовываться, а уже в своем имени несет наследственность «родителя» и расшифровывается как Serial Attached SCSI.

Остановимся немного на втором типе интерфейса, поскольку он для нас более профильный и в отличии от домашнего сегмента обладает рядом интересных особенностей.

Обратная совместимость с SATA: к любому SAS устройству можно подключить SATA диск, так что не стоит волноваться о доступности информации на SATA дисках, если в систему планируется добавить SAS контроллер. Главное не подключайте к контроллеру мобильные и домашние диски из-за их особенности определения времени наработки.

Дело в том, что по дефлоту SAS-контроллер всегда будет держать диск в активном состоянии — посылать нулевые и контрольные пакеты и в случае превышения времени ответа помечать диск, как неисправный.

Работа по MAC-адресу: в отличии от SATA диска, SAS диски имеют каждый свой персональный mac-адрес, как любая сетевая карта. Связанно это с объемом дисков в одной связанной системе: SAS контроллер способен оперировать 16384 устройствами.

Если вы собрали два массива из четырех SATA дисков силами домашней материнской платы или простого SATA контроллера, а затем поменяли местами диски из разных массивов – система закономерно отрапортует вам о разрушении обоих массивов.

В случае с SATA система оперирует только адресным портами нахождением диска относительно контроллера, т.е. диски 00 и 01 это первый массив, а 02 и 03 это второй. Касаемо же SAS структуры — контроллер всегда оперирует адресом самого диска, а не его расположением относительно порта контроллера.

Так что, даже если вы переставите диск не только лишь в соседний разъем, а вообще в соседнюю дисковую полку, подключенную к этому же контроллеру, исходя из убеждений системы вообще не произойдет ничего внештатного. Все диски доступны, все работает штатно.

Что все-таки касается типов контроллеров по функционалу:

Начнем с самого простого по функциональности – SAS Expander (экспандер)

Это не совсем контроллер в типичном понимании этого слова. Задача экспандера – расширение дисковой подсистемы. Действует он аналогично обычному разветвителю, позволяет подключить к контроллеру дополнительные диски.

При всем этом хоть и занимая 1 единицу адресного пространства в топологии, но обеспечивая прозрачность подключения. Другими словами, экспандеру не нужны драйвера, только питание. Ни каких настроек у экспандера нет и никакого управления дисками не предусматривается.

Еще одна тонкость, у экспандера нет входящих, исходящих и приоритетных портов. А из-за того, что SAS-контроллеры работают адресно, можно не бояться петель и параллельных подключений, на топологии, функционале и скорости это никак не скажется.

Вторая важная особенность, через экспандер можно подключать SATA диски к SAS контроллеру, а вот к SATA контроллеру не получится, т.к. сам экспандер является SAS-устройством.

SAS HBA – он же Host Bus Adapter (Адаптер главной шины)

Как и экспандер выполняет задачу по расширению дисковой подсистемы, но в отличие от него осуществляет подключение к системе SAS устройств, если изначально система не располагает этим интерфейсом. Как и в случае со SCSI, SAS интерфейс используется не только лишь дисками, да и внешними устройствами, например, ленточными библиотеками, стримерами или дисковыми полками.

В отличие от экспандера HBA работает через драйвер и может предлагать простейший функционал по настройке подключенного массива дисков, обычно это объединение дисков в 0, 1, 10 уровень или организацию JBOD, когда данные пишутся последовательно на все доступные диски. Исходя из убеждений системы JBOD — это просто один диск, размер которого увеличивается, когда к HBA подключается новый диск и назначается входящим в данную группу.

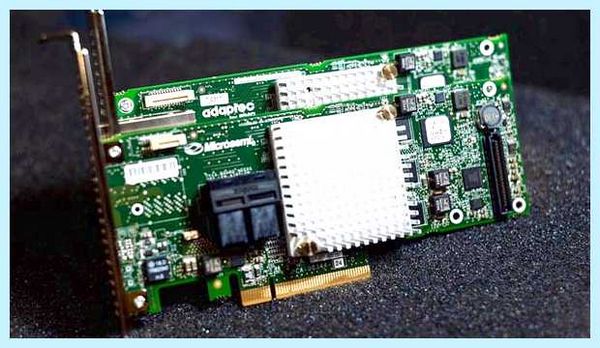

SAS RAID – самый «продвинутый» вариант контроллера. Он обладает возможностями всех вышеперечисленных типов, но имеет высокопроизводительный процессор для выполнения более сложных операций. Рейд контроллер конечно, как и HBA, требует установку драйвера.

Так же, как и HBA, может объединять диски в 0, 1, 10, JBOD массивы, но в отличии от HBA способен работать с массивами 5, 6, 50 и 60 уровней и обеспечивать на порядок большую производительность на операциях ввода/вывода.

К сожалению, в отличии от предыдущих «собратьев», хоть рейд контроллер и несет на себе только пассивный радиатор, но он строго нуждается в обдуве. Как и говорилось в статье о режимах эксплуатации, если устройство не имеет активного охлаждения, это не значит, что ему не нужен обдув.
