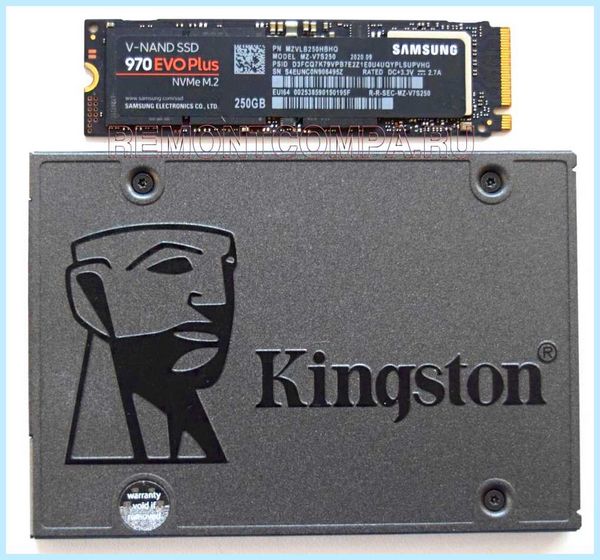

SSD NVMe или SSD SATA: какой выбрать накопитель

Привет, друзья. В этой публикации разглядим, что лучше — SSD NVMe либо SSD SATA, какой тип накопителя избрать. SSD NVMe, он же SSD M.2, работающий через интерфейс PCI-E с поддержкой технологии NVMe – это скоростной твердотельный накопитель со скоростью чтения и записи данных, достигаемых у отдельных моделей на интерфейсе PCI-E 3.0, соответственно, 3500 Мб/с и 3300 Мб/с. На интерфейсе PCI-E 4.0 эти скорости способны достигать, соответственно, 7000 Мб/с и 5000 Мб/с. Но всё это скорости в синтетических тестах, а много ли проку от SSD NVMe на самом деле? Как он круче обыденного SSD SATA в форм-факторе 2.5, для которого не необходимы ни разъем M.2 на компьютере, ни переходники PCI-E- M.2 с рисками модификации BIOS, и который можно установить на хоть какой ПК либо ноутбук, даже старенькый поколения DDR2 и с портами SATA II. В комментах к одной из статей о SSD вы просили поведать о практической полезности SSD NVMe. Что все-таки, давайте побеседуем обо всём этом.

SSD NVMe или SSD SATA: какой выбрать накопитель

Итак, SSD NVMe, он же SSD M.2 с интерфейсом PCI-E (в большей степени PCI-E 3.0 х4 либо PCI-E 4.0 х4) и поддержкой NVMe – технологии доступа к данным, вначале разработанной конкретно для твердотельных накопителей, с учётом их особенностей, с акцентом на параллельный доступ и минимизацией задержек. Такие накопители — это наиблежайшее будущее устройств инфы компьютера, так близкое, что по стоимости дешевые SSD NVMe стоят также, как отличные SSD SATA. Что такое SSD NVMe, о его технических и технологических особенностях сможете поглядеть в статье веб-сайта «SSD NVMe: всё о современных высокопроизводительных SSD-накопителях PCI-E». Ниже же мы будем рассматривать SSD NVMe исключительно в свете его различий и преимуществ перед SSD SATA.

SSD NVMe или SSD SATA M.2

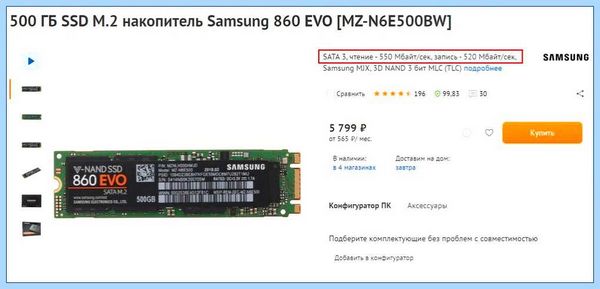

У SSD SATA, подключаемого через M.2, перед SSD NVMe нет совсем никаких преимуществ, не считая малозначительных уступок в стоимости. У SSD SATA M.2 нет NVMe, и таковой накопитель ограничен пропускной способностью SATA III — до 600 Мб/с. Это формат накопителя промежного периода развития компьютерных устройств. Как и канувший уже в небытие его предшественник mSATA, SATA M.2 выдуман для ноутбуков, чтобы за счёт форм-фактора M.2 сделать накопитель меньше по размеру и легче форм-фактора 2.5.

Реализация слота M.2 с интерфейсом SATA на десктопах, т.е. на материнках ПК глупа, но пока сие явление имеет место быть. Для десктопов сейчас животрепещущи слоты M.2 с поддержкой PCI-E 3.0 4х, а то и совсем PCI-E 4.0 4х для работы скоростных SSD NVMe.

SSD NVMe или SSD SATA 2.5

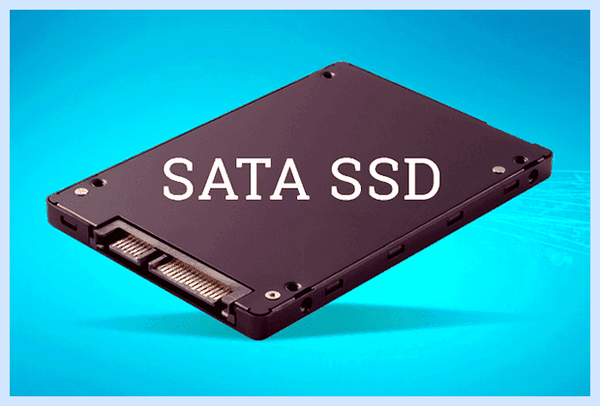

Другое дело SSD SATA в форм-факторе 2.5, подключаемый и через SATA-интерфейс, и через SATA-разъём на компьютере. У такового перед SSD NVMe, снова же, не считая малозначительных уступок в стоимости, перед SSD NVMe есть одно огромнейшее преимущество – SSD SATA 2.5 можно установить на хоть какой ПК и ноутбук.

Друзья, на хоть какой компьютер (!). Мы можем установить SSD SATA 2.5 даже на старенькый ПК либо ноутбук с поддержкой только SATA II, смирившись в тем, что линейная скорость обработки данных не превзойдет 300 Мб/с. Ну а на интерфейсе SATA III получим линейные скорости до 600 Мб/с.

Единственное преимущество SSD SATA базируется на том, что разъем M.2 PCI-E пока есть не на каждом устройстве. Эволюция компьютерного железа с течением времени сделает такое преимущество SSD SATA жалким. Но пока имеем то, что имеем… Так, настоящая работа скоростных SSD NVMe вероятна лишь на современных материнках ПК и ноутбуках:

Со слотом M.2, работающим как минимум с интерфейсом PCI-E 3.0 и его 4-мя линиями (х4);
С поддержкой технологии NVMe на уровне BIOS;

С поддержкой накопителя микропроцессором компьютера: микропроцессоры Intel все поддерживают, а вот микропроцессоры AMD не все поддерживают M.2 PCI-E 3.0.

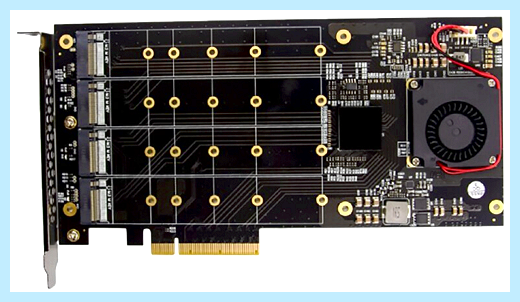

На компьютерах без слотов M.2 установить скоростной SSD NVMe можно только через особый адаптер-переходник (PCI-E- M.2), но здесь есть свои загвоздки:

Переходник-адаптер (PCI-E-M.2) – это дополнительные растраты в процессе приобретения NVMe-накопителя. Цена более-менее неплохого такового устройства от 800 руб.;

Установка переходника-адаптера невозможна на многих ноутбуках, где нет слота PCI-E;

У вас на материнке ПК может быть не 3 либо более, а только 2 слота PCI-E, куда можно подключить переходник-адаптер (PCI-E-M.2). Но, друзья, нередко бывает, что в одном из слотов PCI-E подключена видеоплата огромных размеров, закрывающая доступ ко второму слоту PCI-E. Т.е. подключение переходника-адаптера может быть на физическом уровне нереально. А для переходников-адаптеров годятся только слоты с линиями х4, х8, х16;

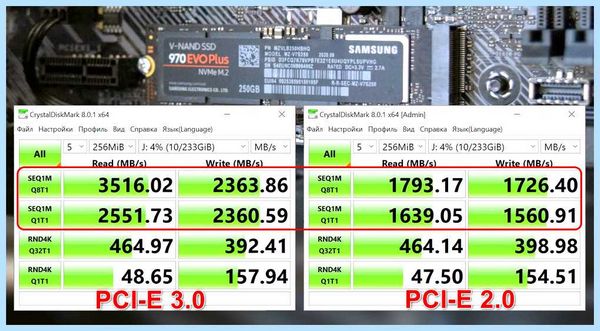

Сама реализация интерфейса PCI-E на старенькых и даже относительно таких может быть максимум версии 2.0, тогда и высокоскоростной потенциал SSD NVMe будет резаться граничной пропускной способностью интерфейса PCI-E 2.0. Так, у PCI-E 2.0 с 4-мя линиями (х4) граничная пропускная способность 2000 Мб/с. Но это граничная пропускная способность. Посмотрите на работу NVMe-накопителя Самсунг 970 EVO Plus в режиме PCI-E 3.0 и PCI-E 2.0. Восьмипоточная линейная скорость чтения и записи данных на PCI-E 2.0 добивается 1700 с излишним Мб/с. Тогда как на интерфейсе PCI-E 3.0 эта скорость составляет, соответственно, более 3500 Мб/с и 2300 Мб/с. Естественно, резон установить таковой накопитель даже со высокоскоростным ограничениями до 1800 Мб/с всё равно есть. Но вы должны учесть такового рода аспекты, чтоб не переплачивать за потенциал самого накопителя, который никогда не откроется на вашем текущем железе.

Принципиальный нюанс работы скоростных SSD NVMe – поддержка компьютером технологии NVMe. Если она не реализована нативно, подключённый через переходник-адаптер накопитель будет служить только хранилищем данных и работать через старый протокол передачи данных AHCI. Операционная система загружаться с такого накопителя не сможет. Чтобы она могла загружаться и работать с NVMe, необходимо обновить или модифицировать BIOS для поддержи технологии NVMe. А это возможно не для всех материнок. Далеко не каждый производитель реализовал для старых материнок обновление BIOS с поддержкой NVMe, а у процесса модификации BIOS сторонней реализацией поддержки NVMe есть риски: если процесс пройдёт неудачно, BIOS, а равно и сама материнка, окажется неработоспособной.

Если вы хотите установить SSD NVMe через переходник-адаптер, тщательно изучите данную тему: исследуйте наличие в вашем компьютере слота PCI-E для установки устройства, узнайте характеристики PCI-E на вашем компьютере, узнайте, сможете ли вы обновить или модифицировать BIOS для поддержки NVMe.

Учитывая нюансы с переходником-адаптером, говорить полноценно о преимуществах SSD NVMe перед SSD SATA можно исключительно в отношении современных компьютеров с нативной реализацией слота M.2 PCI-E и с нативной поддержкой NVMe.

Преимущества SSD NVMe

Итак, каковы же преимущества SSD NVMe перед SSD SATA? И каковые реальные преимущества?

Скорость обработки данных

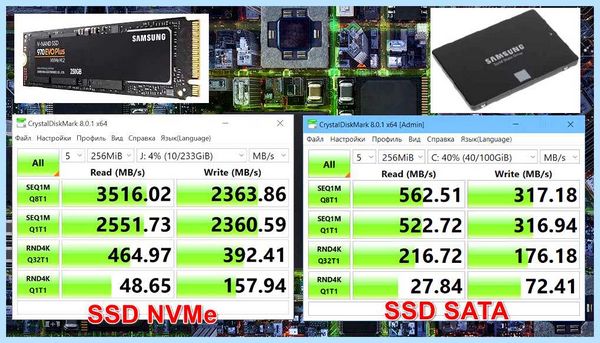

Самое главное преимущество SSD NVMe перед SSD SATA – скорость чтения и записи данных, у SSD NVMe она значительно больше. При линейном чтении данных скорость SSD NVMe может превысить скорость SSD SATA более чем в 6 раз, и это лишь на интерфейсе PCI-E 3.0. Линейная запись данных – слабое место многих SSD SATA, даже в синтетических тестах она часто не превышает 350 М/с, на самом деле же после исчерпания ресурса кэша проседает до 170-200 Мб/с. Но SSD NVMe имеет перевес также и в рандомной обработке файлов с небольшим весом – в 2 раза. Вот, друзья, взгляните на тесты двух топовых SSD компании Samsung – NVMe-накопителя Samsung 970 EVO Plus и SATA 2.5 Samsung 860 EVO.

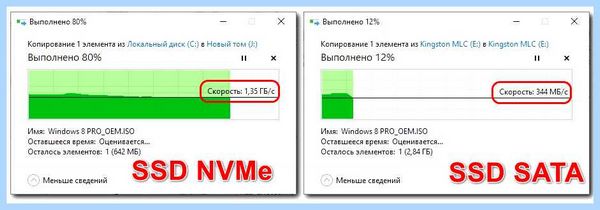

Но это синтетические тесты, а что все-таки на самом деле? В процессе обычного копирования большого файла в рамках одного и такого же накопителя SSD NVMe Samsung 970 EVO Plus такой скорости, как в синтетическом тесте, конечно, не развил, но он уделал старый SSD SATA Kingston на MLC-памяти с перевесом по скорости почти в 4 раза – 1350 Мб/с против 344 Мб/с. Плюс ко всему, скорость копирования Kingston впоследствии просела до 170 Мб/с, тогда как у Samsung 970 EVO Plus была стабильной всё время операции.

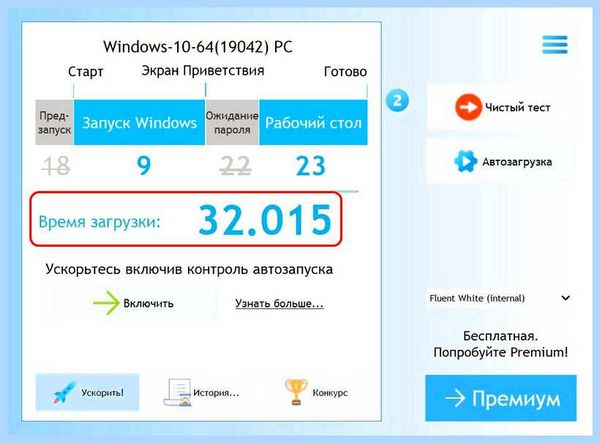

На этом весомые преимущества SSD NVMe для обычного пользователя заканчиваются. Не работая с ресурсоёмкими программами, по одним лишь ощущениям работу операционной системы на накопителях NVMe и SATA далеко не всегда реально отличить. Не каждое даже современное железо даст раскрыться потенциалу SSD NVMe, ведь в быстродействии компьютера важную роль играют ещё же процессор и оперативка. При смене типа твердотельного накопителя точно не будет тех разительных и явно ощутимых перемен, как при замене им медленного HDD. Даже по времени запуска Windows 10 накопитель SSD NVMe опередил SSD SATA в нашем тесте всего только на 2 секунды. На SSD NVMe Windows 10 запустилась за 32 секунды.

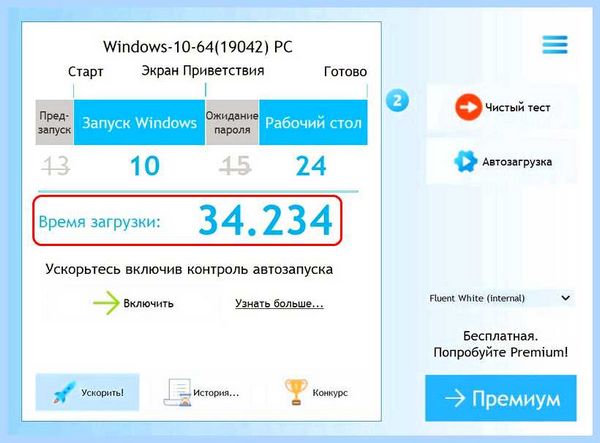

На SSD SATA точный клон такой же Windows 10 запустился за 34 секунды.

SSD NVMe выиграл секунду при загрузке системного ядра и секунду при загрузке пользовательского профиля. Комплексно же и упрощённо преимущества SSD NVMe в разных системных и пользовательских задачах выглядят так.

Преимущества SSD NVMe перед SSD SATA в разных задачах на компьютере

Запуск Windows

На SSD NVMe Windows загружается быстрее, время запуска по сравнению с SSD SATA может быть на 25-30% быстрее.

Запуск программ

Насколько на SSD NVMe загружаются быстрее программы, находится в зависимости от них самих, от их сложности. Но почти всегда преимущества SSD NVMe перед SSD SATA незначительны.

Преимущество SSD NVMe лишь на этапе запуска игры, иногда может достигать удвоенного сокращения времени запуска. Но в отдельных играх время запуска и на SSD NVMe, и на SSD SATA одинаковое.

Копирование данных

На SSD NVMe может быть быстрее потенциально в 6 раз.

Работа с гипервизорами

• Виртуальные операционные системы работают заметно быстрее, чем на SSD SATA;
• Полная установка виртуальной Windows 10 выполняется за 20 минут, тогда как на SSD SATA это минимум минут 30;
• Создание фиксированного виртуального диска выполняется в 2-4 раза быстрее, чем на SSD SATA;
• Приостановка и возобновление работы виртуальной машины происходит мгновенно, тогда как на SSD SATA мы всё же наблюдаем шкалу прогресса этих операций.

Рендеринг видео

Преимущества SSD NVMe незначительны.

Разъём M.2

Слоты M.2 как механические разъёмы подключения SSD надёжнее портов SATA. Они интегрированы в материнскую плату и исключают наличие неполадок, как у SSD SATA 2.5 из-за повреждения кабеля питания и SATA-шлейфа, либо расшатанности их коннекторов.

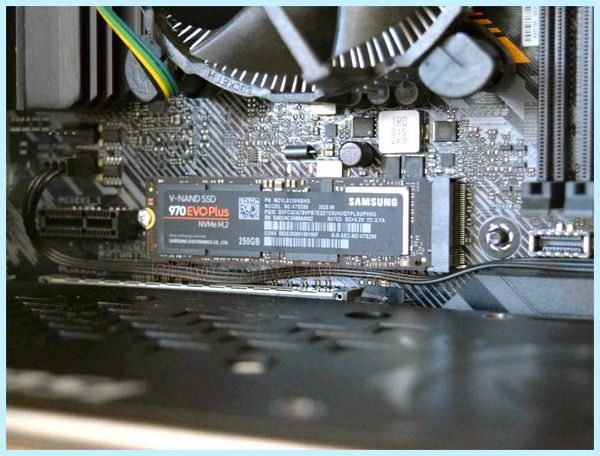

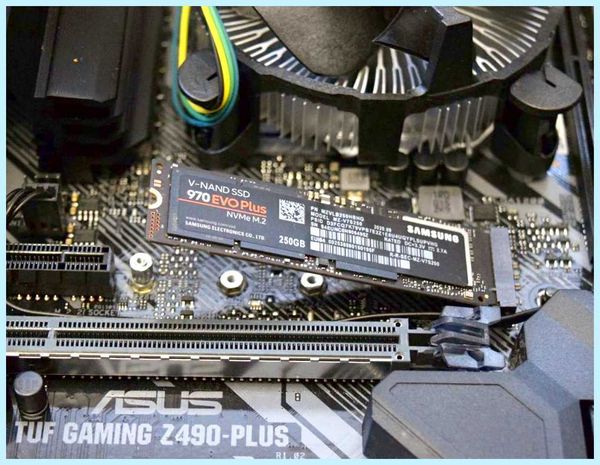

Подключается SSD NVMe в слот M.2 ПК до боли просто, для этого не надо быть компьютерщиком. Также просто SSD NVMe устанавливается в слот M.2 ноутбука. Для ноутбуков любого типа накопитель M.2 примечателен тем, что не занимает место посадки под накопитель 2.5. Маленький форм-фактор M.2 накопителя идеально подходит для ультрабуков и прочих небольших портативных устройств.

Цена

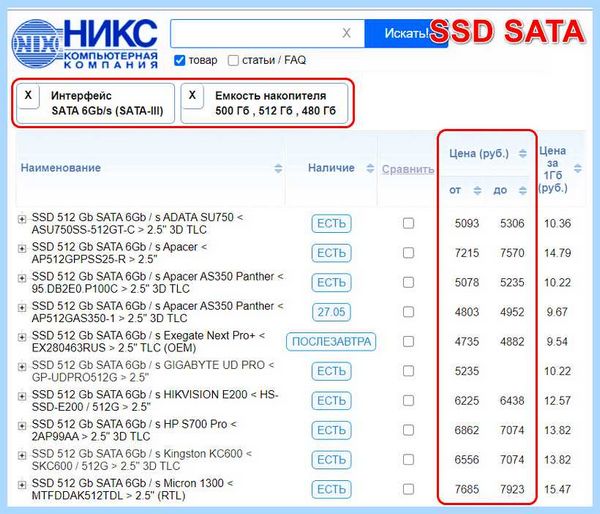

SSD NVMe с каждым днём становится доступнее по цене. Сегодня стоимость SSD SATA лишь немногим меньше SSD NVMe. Так, цена накопителей SATA 2.5 с объёмом 480-512 Гб (меньший объём сегодня брать просто невыгодно) стартует, грубо говоря, от 5000 руб.

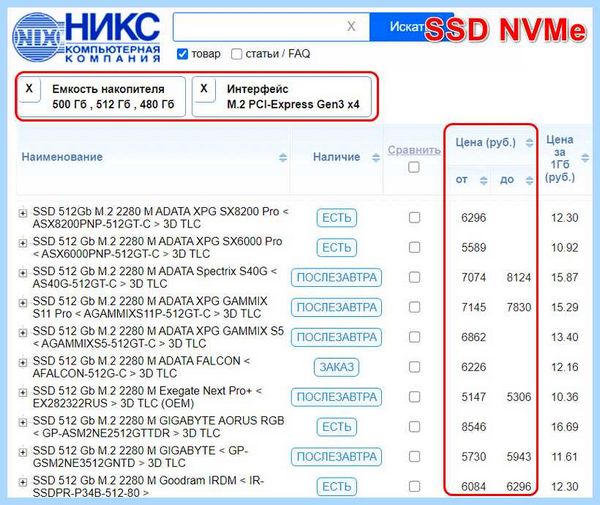

Тогда как цена накопителей NVMe (M.2 PCI-E 3.0) с этим же объёмом 480-512 Гб стартует, грубо говоря, от 5500 руб.

Просто на рынке SSD SATA 2.5 больший выбор днищенских устройств, которые мы всё равно не купим, рассмотрев их вооружённым глазом.

SSD NVMe или SSD SATA: что же лучше

Итак, что все-таки лучше — SSD NVMe или SSD SATA? Ну, конечно, SSD NVMe, но именно NVMe-накопитель с поддержкой PCI-E 3.0 х4 или 4.0 х4. Иные – с поддержкой PCI-E 2.0 или PCI-E 3.0 х2 – в перспективе будущего просто неактуальны. Но это при условии, что у вашего компьютера нативная поддержка слота M.2 PCI-E и NVMe. Если у вас только один слот M.2, берите NVMe-накопитель минимум на 500 Гб и пользуйтесь всеми преимуществами этого устройства. Не идите на поводу у стереотипа, что SSD нужно брать на 120 Гб только под Windows, времена меняются.

Если у вас нет нативной поддержки M.2 PCI-E и NVMe, тщательно изучите все подводные камни подключения SSD NVMe через адаптер-переходник. Основные нюансы перечислены в этой статье. Если у вас ПК, просчитайте вариант апгрейда материнки, процессора и оперативки на современные с нативной поддержкой SSD NVMe. Юзайте статьи нашего сайта по комплектации игровых ПК, там вы найдёте подборки годного современного железа на разный бюджет. Если вы не готовы на апгрейд, если не готовы на риски модификации BIOS в случае с переходником-адаптером, берите обычный бюджетный SSD SATA и копите деньги на новое железо ПК или новый ноутбук.

Разъемы для подключения SSD-дисков

В отличие от жестких дисков, твердотельные накопители могут подключаться к ПК через разные разъемы. Причем возможны такие ситуации, когда SSD-диск удается физически подключить к имеющемуся порту, но тот не распознается компьютером. Потому в контексте разъемов SSD также следует рассматривать интерфейсы и протоколы обмена данными между накопителем и материнской платой. Но обо всем по порядку.

Внутренние и внешние SSD-накопители

Все существующие твердотельные накопители делятся на две большие группы: внешние и внутренние (портативные и стационарные). Если первые подключаются к выведенным наружу системного блока или корпуса ноутбука разъемам, то внутренние SSD — к разъемам, что обычно скрыты внутри кейса/корпуса. Наша статья посвящена внутренним накопителям, но для полноты картины скажем пару слов и о портативных девайсах.

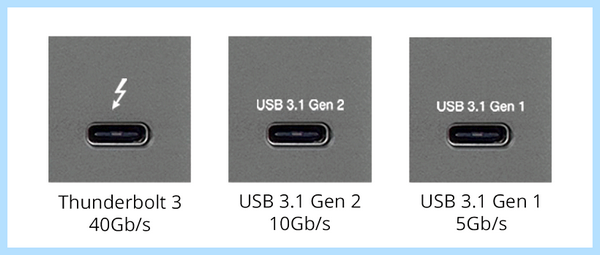

На момент написания статьи существовало две разновидности внешних SSD-накопителей, отличающиеся по типу используемого для подключения к ПК разъему:

И те, и другие отличаются друг от друга внутри собственной группы по версии используемого интерфейса. Например, у USB это: USB 2.0, 3.0, 3.1, 3.2. Во 2-м случае — это Thunderbolt, Thunderbolt 2, Thunderbolt 3. Понятно, что оба интерфейса развиваются, потому стоит ожидать расширения этого списка.

Типы разъемов для подключения SSD

Если не брать во внимание физические интерфейсы, то список разъемов для подключения SSD-дисков будет состоять из 4-х элементов:

Интерфейсы мы упомянули не просто так. Дело в том, что SSD-диски, подключающиеся к разъему «M.2» могут работать, как через PCI-E, так и через SATA-интерфейс. Здесь все находится в зависимости от того, какой конкретно интерфейс реализован на разъеме. Если на «M.2» реализован только PCI-E, то в такой разъем можно будет подключить и SATA-диск, но работать он не будет.

Разъем SATA

Все современные жесткие диски подключаются к компьютеру через разъем SATA, а их сообщение с материнской платой осуществляется через SATA-интерфейс. Первые SSD-накопители также использовали только этот разъем. Такие устройства все еще выпускаются, но, ввиду ограниченной скорости передачи данных через SATA-интерфейс, они постепенно уступают место более современным аналогам.

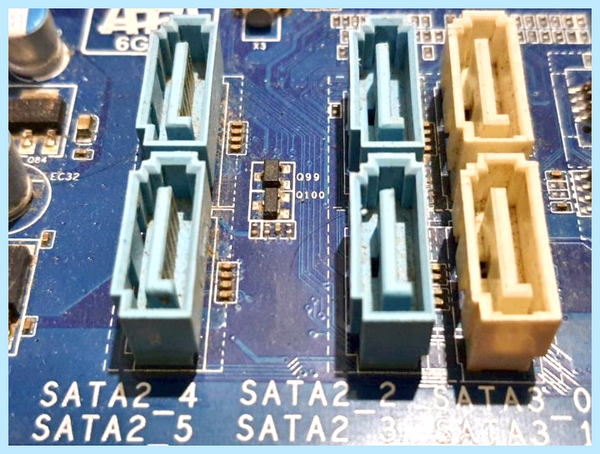

На материнских платах стационарных компьютеров, обычно, предусмотрено несколько разъемов SATA. SSD-диски подключаются к ним посредством SATA-кабеля. Питание приходит отдельно — от жгута блока питания.

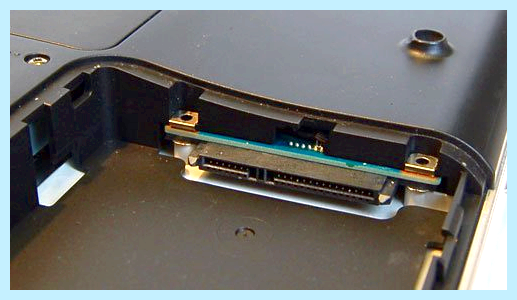

В случае с ноутбуками разъем SATA размещается рядом с разъемом питания. Так было и во времена жестких дисков, потому к любому ноутбуку всегда можно подключить SSD-накопитель в форм-факторе «2.5».

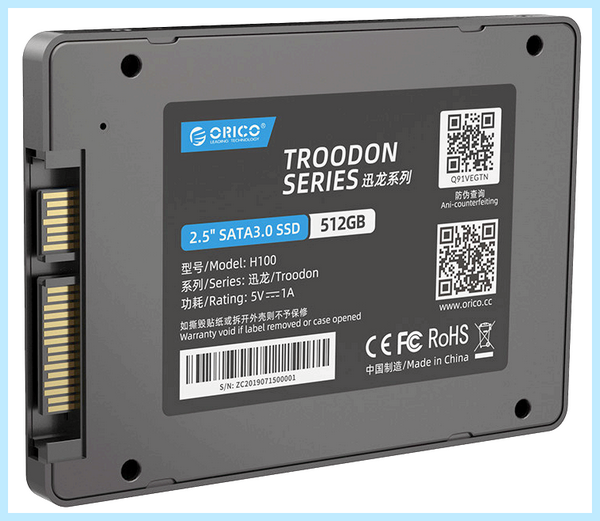

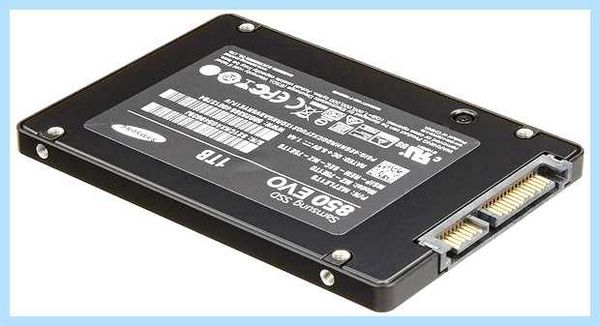

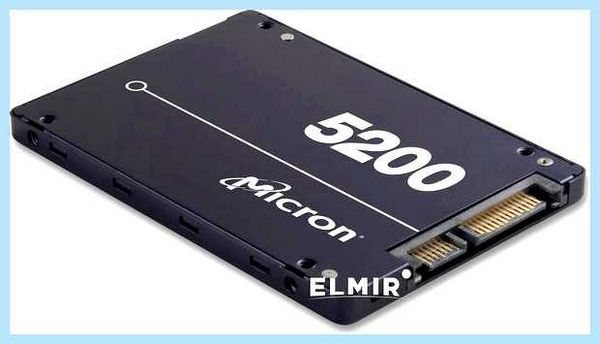

А так выглядят SSD-диски в форм-факторе «2.5», подключаемые к разъему SATA как на ноутбуках, так и на настольных компьютерах.

Разъем mSATA

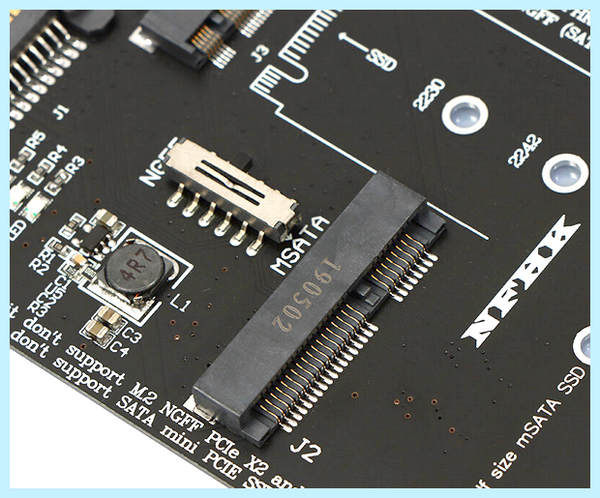

mSATA или Mini SATA— это уменьшенный в габаритах SATA разъем, использующийся для подключения SSD-диска в форм-факторе «mSATA». Обычно такие разъемы можно встретить на ноутбуках, реже — на материнских платах стационарных компьютеров.

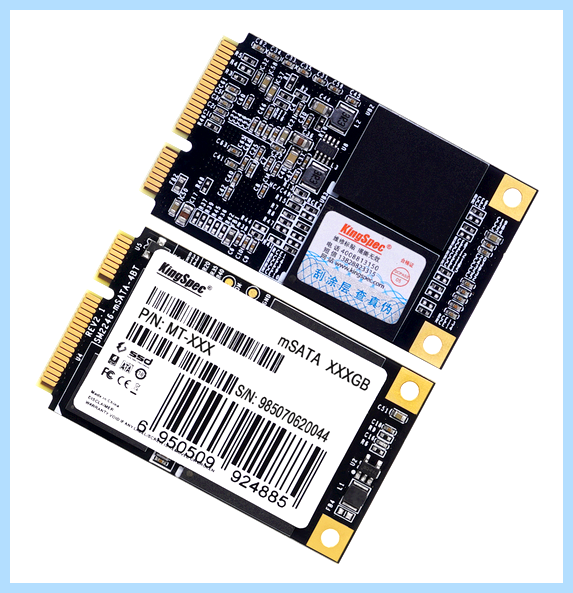

А это SSD-диски в форм-факторе «mSATA», что подключаются к одноименному разъему на плате:

Как подключить и настроить 2.5 SATA SSD-накопитель?

Разъем M.2

Существует, как минимум, две разновидности разъемов «M.2», отличающиеся конструкцией контактной площадки:

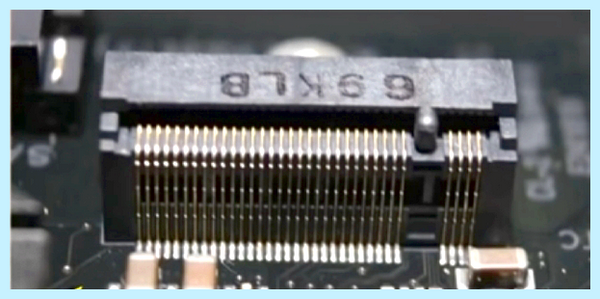

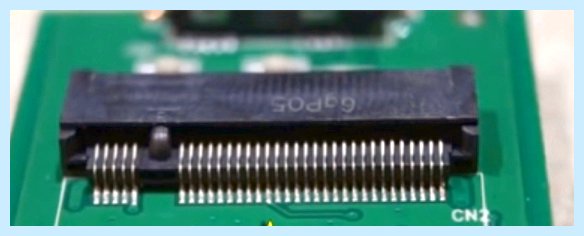

• Если на разъеме «M.2» реализован только SATA-интерфейс, то он будет иметь следующий вид:

• А так выглядит разъем «M.2», на котором реализован интерфейс «PCIe» (но зависимо от материнской платы, здесь дополнительно может быть реализован и интерфейс «SATA»):

Отличия разъемов «M.2» заметны и невооруженным взглядом. У первого — перегородка находится слева, у второго — справа. Отгороженных контактов тоже разное количество — 5 и 4, соответственно.

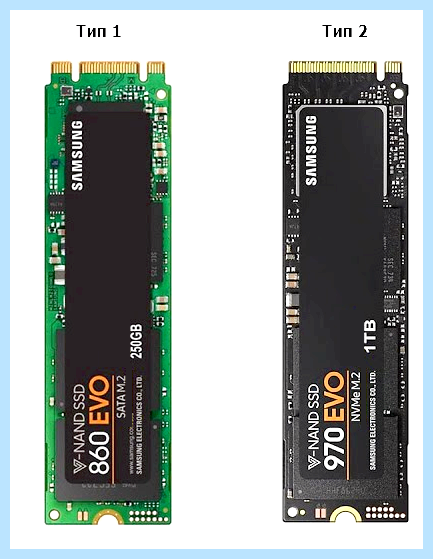

А теперь взглянем на SSD-диски, созданные для подключения к этим портам (для простоты восприятия вместо официальных терминов будем использовать условные обозначения — «Тип 1» и «Тип 2»):

SSD-накопитель первого типа может быть подключен к обоим разъемам «M.2», но не факт, что он будет работать на разъеме с перегородкой справа (опять-таки, все находится в зависимости от материнской платы и поддерживаемых ею интерфейсов). Про такие SSD-диски говорят, что они имеют форм-фактор «M.2 M+B-key» или «M.2 M&B-key», где «M» и «B» — ключевые разрезы на контактной площадке.

SSD-накопители второго типа физически также могут быть подключены к обоим разъемам, однако они точно не будут работать при подключении к разъему, у которого перегородка находится слева (первый из рассмотренных разъемов). Все дело в том, что на разъеме под SSD-диски в форм-факторе «M.2 M&B-key» реализован только SATA-интерфейс, а передача данных осуществляется через протокол «AHCI», в то время как SSD-накопители второго типа используют более скоростной интерфейс «PCIe» и протокол «NVMe». Про такие твердотельные диски говорят, что они выполнены в форм-факторе «M.2 M-key». На момент написания статьи это были наиболее высокопроизводительные и дорогостоящие SSD-накопители.

И, кстати, ничего твердотельному накопителю «M.2 M-key» (или второму типу по нашей условной классификации) не будет, если его подключить к разъему «M.2» под диски «M.2 M&B-key». Просто материнская плата не сможет его определить.

Разъем PCIe

Данный разъем хорошо известен геймерам, т.к. его основное предназначение — подключение видеокарты. Однако на материнской плате стационарного компьютера могут присутствовать дополнительные разъемы PCIe меньшего или даже того же, как и для видеокарт, размера. Вообще, как интерфейс PCIe — универсален. Через него могут работать не только лишь графические адаптеры, да и ряд других устройств, включая SSD-накопители. Производители последних, конечно, не могли пройти минуя этого факта. Ведь интерфейс PCIe в десятки раз превосходит по скорости передачи данных интерфейс SATA.

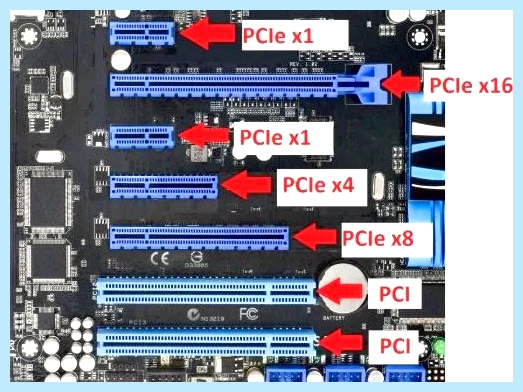

Вот вам наглядный пример материнской платы, на которой предусмотрено аж 7 слотов для подключения PCIe-устройств:

Множители «x1», «x4», «x8» и «x16» обозначают количество каналов передачи данных, реализованных на соответствующих разъемах. Такие же множители присутствуют и в названиях SSD-накопителей, созданных для подключения к разъему PCIe. И в этом случае идет речь о твердотельных дисках в форм-факторе «PCIe», которые по внешнему облику похожи на видеокарту. Вот примеры:

• SSD-накопитель с контактной площадкой для подключения к слоту «PCIe x4» (самые распространенные на момент написания статьи):

• А этот твердотельный диск предназначен для подключения к разъему «PCIe x8»:

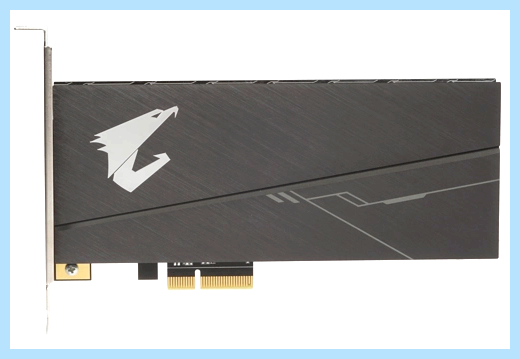

• Cамые высокопроизводительные (на момент написания статьи) SSD-диски, подключающиеся к разъему «PCIe x16» и служащие, обычно, для хранения данных на серверных компьютерах:

Интерфейс M.2 SATA и PCI-E — вопросы и ответы

M.2 разработан организациями стандартизирования PCI-SIG и SATA-IO и описывается в спецификациях PCI-SIG M.2 и SATA 3.2. Ранее он назывался Next Generation Form Factor (NGFF), а в 2013 году был формально переименован в M.2. Многие по-прежнему называют M.2 стандартом NGFF.

Компактный форм-фактор M.2 используется для многих типов добавляемых карт, таких как карты Wi-Fi, Bluetooth, спутниковой навигации, Near Field Communication (NFC), цифрового радио, Wireless Gigabit Alliance (WiGig), Wireless WAN (WWAN), и твердотельных накопителей (SSD).

M.2 имеет подгруппу особых форм-факторов специально для SSD.

SSD M.2 — это то же самое, что и SSD mSATA?

Нет, они отличаются; M.2 поддерживает варианты интерфейса накопителей SATA и PCIe, а mSATA — только SATA. Физически они отличаются по внешнему облику и не могут подключаться к одинаковым системным разъемам. На рисунке ниже представлены SSD M.2 и SSD mSATA (различаются разъемы и размеры карт):

M.2 2280 (выше) в сравнении с mSATA. Направьте внимание на ключи (или прорези), которые предотвращают размещение карты в несовместимых разъемах.

Зачем создан форм-фактор M.2?

Форм-фактор M.2 создан для обеспечения различных вариантов карт с компактными форм-факторами, в том числе SSD. Ранее в SSD использовался mSATA благодаря самому маленькому форм-фактору, однако mSATA невозможно масштабировать до 1ТБ за разумную цену. Поэтому была выбрана новая спецификация M.2, обеспечивающая различные размеры и емкости карт SSD M.2. Спецификация M.2 позволяет производителям систем стандартизировать общий компактный форм-фактор, который по мере надобности можно использовать с большими емкостями накопителей.

В чем преимущества SSD M.2?

Все SSD M.2 имеют утапливаемое крепление в разъемах M.2 системных плат. Форм-фактор M.2 обеспечивает возможность повышенной производительности при пониженном потреблении ресурсов, также технологического усовершенствования SSD в дальнейшем.Кроме того, для подключения карт не требуются кабели питания или данных. Как и SSD mSATA, накопители SSD M.2 просто вставляются в разъем.

В каких системах работают SSD M.2?

SSD M.2 SATA и PCIe поддерживают системные платы, использующие современные наборы микросхем Intel z97 и AMD FX 990. Кроме того, SSD M.2 поддерживают многие модели ноутбуков. Перед покупкой SSD M.2 изучите спецификации системы и руководство пользователя, чтобы убедиться в совместимости.

В этих часто задаваемых вопросах рассматриваются различные форм-факторы M.2?

В этих часто задаваемых вопросах мы рассматриваем только форм-фактор SSD M.2 и предупреждаем читателей: существуют разъемы M.2 в системах, не совместимых с SSD M.2.

Я знаю, что M.2 имеют различные размеры, какие именно?

Существует множество различных размеров модулей M.2, т.к. имеются разные типы карт M.2: от карт SSD до карт глобальных сетей (WAN).

Для модулей SSD M.2 наиболее часто используются размеры 22мм (ширина) x30мм (длина), 22мм x 42мм, 22мм x 60мм, 22мм x 80мм и 22мм x 110мм. Карты имеют название, связанное с их размерами: Первые 2 цифры определяют ширину (у всех 22мм), а остальные цифры определяют длину от 30мм до 110мм. Для SSD M.2 существуют названия 2230, 2242, 2260, 2280 и 22110.

На рисунке ниже представлен 2,5-дюймовый SSD и SSD M.2 2242, 2260 и 2280:

Почему SSD M.2 имеют разную длину?

Есть две причины использования различных вариантов длины SSD M.2:

Различные длины позволяют использовать различные емкости накопителей SSD; чем длиннее накопитель, тем больше микросхем NAND можно в него установить вместе с контроллером и иногда с микросхемой памяти DRAM. Варианты длины 2230 и 2242 поддерживают 1-3 микросхемы NAND, а 2280 и 22110 поддерживают до 8 микросхем NAND, что позволяет создавать SSD емкостью до 1ТБ в наибольших форм-факторах M.2.
Размер разъема в системной плате может ограничивать размер M.2: Некоторые ноутбуки могут поддерживать M.2 для кэширования, однако имеют мало свободного места, в которое можно установить только SSD M.2 2242 (SSD M.2 2230 меньше по размеру, но почти всегда не требуются там, где можно установить SSD M.2 2242).

Например, если SSD M.2 используется в качестве кэш-памяти (с установленным на клиентских системах ПО Intel® Smart Response Technology (SRT)) или загрузочного накопителя ОС с низкой емкостью в ультрабуках или Chromebook, обычно применяются SSD M.2 2242.Если SSD M.2 используется в качестве первичного накопителя в ноутбуке или настольной системе, обычно применяются более длинные и емкие SSD M.2 2280.
Kingston представил SSD M.2 2280 SATA в июне 2014 года и планирует внедрять различные размеры в соответствии с потребностями рынка.

В чем разница между SSD M.2 SATA и M.2 PCIe?

M.2 — это физический форм-фактор.SATA и PCIe — это интерфейсы накопителей, основным различием является разная производительность и протоколы (языки), которыми «общаются» SSD M.2.

Спецификация M.2 разработана для использования интерфейсов SATA и PCIe в SSD.SSD M.2 SATA будут использовать тот же контроллер, который сейчас используется в стандартных 2,5-дюймовых SSD SATA.SSD M.2 PCIe будут использовать контроллер, разработанный специально для поддержки протокола PCIe.

SSD M.2 может поддерживать только один протокол, но в некоторых системах имеются разъемы M.2, поддерживающие SATA и PCIe.

Поддерживает ли SSD M.2 SATA и PCIe вместе?

Нет. SSD M.2 поддерживает либо SATA, либо PCIe, но не оба стандарта одновременно. Кроме того, разъемы системных плат разных производителей могут поддерживать либо SATA, либо PCIe, или, в некоторых случаях, оба протокола. Следует изучить руководство по системе, чтобы знать, какие технологии поддерживаются; в некоторых системных платах могут существовать разъемы, поддерживающие оба интерфейса, или ограниченные только SATA или PCIe.

Быстрее ли SSD M.2 PCIe, чем M.2 SATA?

Интерфейс PCIe быстрее, поскольку спецификация SATA 3.0 ограничена максимальной скоростью ~600МБ/с; 2 канала PCIe Gen 2 имеют скорость до 1000МБ/с, а 4 канала Gen 2 — до 2000МБ/с. Также существует новая технология PCIe Gen 3, которая станет более популярной в 2015 году, в ней 4 канала обеспечивают скорость до 4000МБ/с.

Нужен ли специальный драйвер для работы SSD M.2?

Почему нужно включать SSD M.2 в BIOS?
В некоторых случаях разъем SSD M.2 может делить каналы PCIe или порты SATA с другими устройствами на системной плате. Изучите документацию своей системной платы, поскольку при одновременном использовании обоих общих портов одно из устройств может отключиться.

Быстрее ли SSD M.2 SATA обычных 2.5-дюймовых SSD SATA или mSATA?

Производительность будет сравнимой; она зависит также от типа контроллера хост-системы, в какой используются SSD, также от внутренней схемы и контроллера каждого SSD. Спецификация SATA 3.0 поддерживает до 600МБ/с в форм-факторах SSD 2,5-дюйма, mSATA или M.2.

Что произойдет при подключении SSD PCIe M.2 к порту SATA M.2, и наоборот?

Если хост-система не поддерживает протокол PCIe, SSD PCIe M.2 вероятнее всего не распознается BIOS и поэтому не будет совместим с системой. Аналогично, при установке SSD SATA M.2 в разъем, поддерживающий только SSD PCIe M.2, накопитель SSD SATA M.2 невозможно будет использовать.

Что произойдет, если подключить SSD PCIe x4 M.2 к порту, поддерживающему только скорости PCIe x2?

На такой системной плате SSD PCIe M.2 сможет работать лишь на скоростях PCIe x2 (2-канальная работа). В случае покупки системной платы с поддержкой скоростей PCIe x4 четырехканальный SSD M.2 сможет работать со скоростью, возможной в данной системе. Кроме того, существуют ограничения PCIe в системных платах, на которых полное количество каналов PCIe может быть превышено; четырехканальный SSD PCIe M.2 ограничивается до двух каналов или полностью отключается.

Что означают различные ключи на накопителях SSD M.2?

Спецификация M.2 предусматривает 12 типов ключей или прорезей на карте M.2 или в интерфейсе разъема; многие из них зарезервированы для использования в дальнейшем:

Уже назначенные ключи M.2 (к SSD M.2 относятся только B и M)
Источник: All About M.2 SSDs, SNIA, June 2014.

Специально для SSD M.2 обычно используют 3 вида ключей:

• B
• M
• B+M (на SSD M.2 есть оба ключа)

Различные типы ключей помечаются на концевых контактах (позолоченных) SSD M.2 или рядом с ним, также на разъеме M.2.

На рисунке ниже представлены ключи SSD M.2 на SSD M.2 и совместимых разъемах M.2 с прорезями, позволяющими вставлять накопители в соответствующие разъемы:

Следует учесть, что SSD M.2 с ключом B имеют другое количество концевых контактов (6) по сравнению с SSD M.2 с ключом M (5); такая асимметричная схема дает возможность избежать ошибок размещения SSD M.2 с ключом B в разъем M, и наоборот.

Что означают разные ключи?

SSD M.2 с концевыми контактами ключа B могут поддерживать протокол SATA и/или PCIe зависимо от устройства, однако ограничены скоростью PCIe x2 (1000МБ/с) на шине PCIe.

SSD M.2 с концевыми контактами ключа M могут поддерживать протокол SATA и/или PCIe зависимо от устройства и поддерживают скорость PCIe x4 (2000МБ/с) на шине PCIe, если хост-система также поддерживает режим x4.

SSD M.2 с концевыми контактами ключа B+M могут поддерживать протокол SATA и/или PCIe зависимо от устройства, однако ограничены скоростью x2 на шине PCIe.

Какие конфигурации M.2 и разъемов несовместимы?

Ключ SSD M.2 Ключ B Ключ M
Концевые контакты SSD SSD edge connector — B Key SSD edge connector — M Key
Несовместимые разъемы Not Compatible Sockets — B Key Not Compatible Sockets — M Key

В чем преимущества наличия ключа B+M на SSD M.2?

Ключи B+M на SSD M.2 обеспечивают перекрестную совместимость с различными системными платами, также поддержкой соответствующего протокола SSD (SATA или PCIe). Хост-разъемы некоторых системных плат могут быть рассчитаны на подключение только SSD с ключами M или только с ключами B. SSD с ключами B+M созданы для устранения этой проблемы; однако подключение SSD M.2 в разъем не гарантирует его работы, это находится в зависимости от общего протокола между SSD M.2 и системной платой.

Какие типы хост-разъемов SSD M.2 встречаются на системных платах?

Хост-разъемы M.2 могут быть основаны на ключе B или на ключе M. Они могут поддерживать как протокол SATA, так и протокол PCIe. И наоборот, они могут поддерживать только один из двух протоколов.

Если концевое контакты SSD имеют ключ B+M, они физически подходят к любому хост-разъему, однако необходимо изучить спецификацию системной платы/производителя системы, чтобы убедиться в совместимости протоколов.

Как узнать, какой длины SSD M.2 поддерживает системная плата?

Следует всегда изучать информацию производителя системной платы/системы для проверки поддерживаемых вариантов длины карт, однако большинство системных плат поддерживает 2260, 2280 и 22110. Многие системные платы имеют перемещаемый фиксирующий винт, позволяющий пользователю установить SSD M.2 2242, 2260, 2280 или даже 22100 . Объем пространства на системной плате ограничивает размер устанавливаемых в разъем и используемых SSD M.2.

Что означает «socket 1, 2 или 3»?

Различные типы разъемов являются частью спецификации и используются для поддержки специальных типов устройств в разъеме.

Socket 1 предназначен для Wi-Fi, Bluetooth®, NFC и WI Gig

Socket 2 предназначен для WWAN, SSD (кэш-память) и GNSS

Socket 3 предназначен для SSD (SATA и PCIe, скорость до x4)

Socket 2 поддерживает и WWAN, и SSD?

Если в системе есть и не используется Socket 2 для поддержки карты WWAN, его можно использовать для SSD M.2 (обычно компактного форм-фактора, например 2242), если он имеет ключ B. SSD M.2 SATA можно вставить в совместимые разъемы WWAN, если системная плата поддерживает его. Обычно используются SSD M.2 2242 малой емкости для кэширования вместе с 2,5-дюймовым жестким диском. В любом случае следует изучить документацию по системе, чтобы проверить поддержку M.2.

Возможно ли горячее подключение SSD M.2?

Нет, SSD M.2 не созданы для горячего подключения. Установка и удаление SSD M.2 допускается только при отключенном питании системы.

Что такое односторонние и двухсторонние SSD M.2?

Для некоторых встраиваемых систем с ограниченным пространством спецификации M.2 предусматривают различную толщину SSD M.2 – 3 односторонних версии (S1, S2 и S3) и 5 двухсторонних версий (D1, D2, D3, D4 и D5). Некоторые платформы могут иметь определенные требования вследствие ограничений пространства под разъемом M.2, см. рисунок ниже (собственность LSI).

SSDM.2 Kingston соответствуют спецификациям двухсторонних M.2 и могут устанавливаться в большинство системных плат, совместимых с двухсторонними SSD M.2; обратитесь к своему торговому представителю, если вам требуются односторонние SSD для встраиваемых систем.

Что планируется в будущем?

SSD M.2 PCIe следующего поколения перейдут от использования старых драйверов AHCI, встроенных сейчас в операционные системы, к новой архитектуре, использующей новый хост-интерфейс Non-Volatile Memory Express (NVMe). NVMe с самого начала разрабатывался с поддержкой SSD на основе NAND (и, возможно, более новой энергонезависимой памяти) и обеспечивает еще больше высокие уровни производительности. Предварительное производственное тестирование показывает, что его скорости в 4–6 раз выше, чем у современных SSD SATA 3.0.

Ожидается, что его начнут внедрять в 2015 году в корпоративной сфере, а затем перенесут на клиентские системы. Поскольку промышленность подготавливает экосистему для выпуска SSD NVMe, в почти всех операционных системах уже существуют бета-версии драйверов.

Выбрать и купить SSD в нашем интернет-магазине с доставкой по всей России и гарантией производителя

Похожие статьи

• Sata 3gb s и ssd

  Содержание Железный эксперимент: быстрый SSD в старой системе с медленным интерфейсом SATA II Тестовый образец и методика Сильно ли хуже скорость будет…

• Sata 4 скорость

  Содержание SATA что это. Ссыль из ВИкипедии бросать НЕ надо! SilverStone выпустила компактную плату расширения PCIe на два SSD формата M.2 Тесты скорости…

• Ssd sata разъем

  Содержание Как выбрать SSD Как выбрать SSD Тип SSD — NVMe или SATA SSD NVMe SSD SATA M.2 SSD SATA 2.5 Заявленная производителем скорость работы Влияют ли…
