Как выбрать SSD
M.2Привет, друзья. В этой публикации разглядим актуальнейший вопрос – как избрать SSD. На данный момент то самое время, когда твердотельные накопители с флеш-памятью массово пришли на замену жёстким дискам прошедшего HDD и готовы выслать их на свалку истории, только бы выбор был за нами. HDD, естественно, есть ещё на рынке, так мир устроен – отжившее старенькое в предсмертной схватке цепляется за жизнь с исступленной силой. Сегодня малая стоимость за 1 Гб дискового места у HDD 2.77 руб. против 8.71 у SSD. Но фаворит схватки очевиден. SSD-накопители, массово показавшиеся на рынке с 2013 года, в последние годы смогли решить препядствия собственной накладности и огромных объёмов дискового места. Они быстро эволюционировали, породив конкурентнсть устройств снутри собственного же типа SSD, что в конечном итоге приблизило их к массовому потребителю. Цены на обыденные SSD SATA сейчас стартуют от 1800 руб. за базисный объём 120 Гб. А при объёме 500 Гб цены на экономные SSD такие же, как на отличные HDD – в районе 5000 руб. Но как взять пригодный SSD?
Как выбрать SSD
Эволюция и общее возникновение на рынке SSD вместе с доступностью этих устройств массовому потребителю породило у нас огромное количество вопросов при выборе накопителей. У их масса черт, определяющих их сопоставимость с нашими компьютерами, быстродействие и надёжность. Друзья, если вы желаете основательно разобраться в теме этих устройств инфы, юзайте публикацию «Всё о твердотельных накопителях SSD», где собраны отсылки на все имеющиеся статьи веб-сайта о SSD. Отдельные из этих статей, связанные с выбором SSD, мы упомянем ниже.
Тип SSD — NVMe или SATA
1-ое, с чем необходимо обусловиться сейчас, заморачиваясь вопросом, как избрать SSD – с его типом. Если нам нужен внутренний диск компьютера, можем приобрести:
1-ый вариант — обыденный SSD SATA в форм-факторе 2.5, и он будет у нас работать с наивысшими скоростями чтения и записи до 600 Мб/с (немногим больше 550 М/с в самых безупречных случаях);

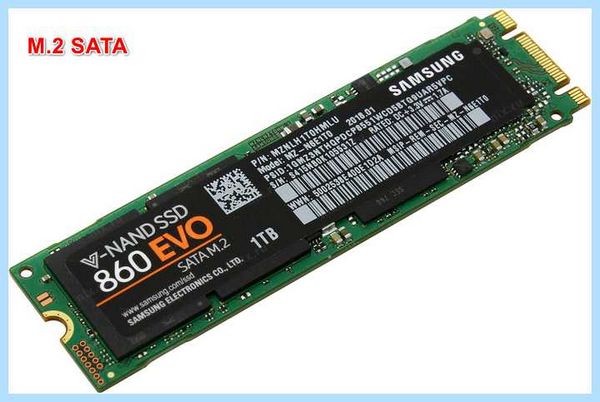

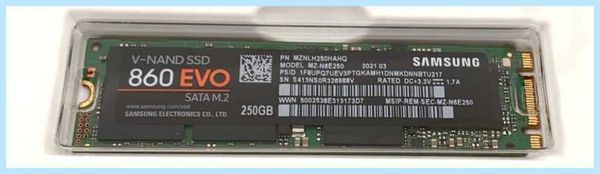

2-ой вариант — SSD SATA в форм-факторе M.2, подключаемый через разъём M.2 и интерфейс SATA, он также будет у нас работать с наивысшими скоростями чтения и записи до 600 Мб/с;

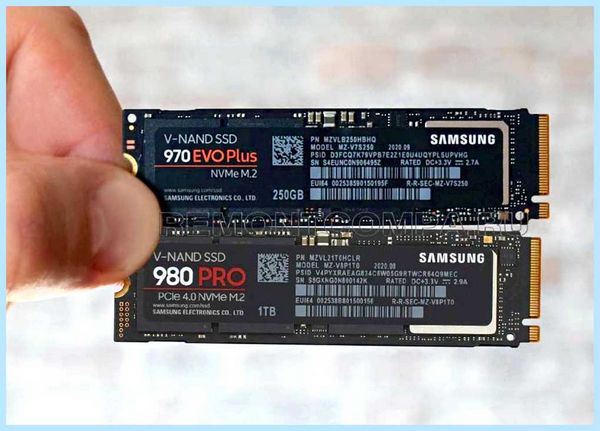

3-ий вариант — SSD NVMe в форм-факторе M.2, подключаемый через разъём M.2 и интерфейс PCI-E, с технологией передачи данных NVMe. Отдельные (!) из таких накопителей могут выдавать колоссальнейшие наибольшие скорости обработки данных: на интерфейсе PCI-E 3.0 х4 чтение и запись, соответственно, 3500 Мб/с и 3300 Мб/с; на интерфейсе PCI-E 4.0 х4 чтение и запись, соответственно, 7000 Мб/с и 5000 Мб/с.
Друзья, какие вообщем бывают SSD, обо всех вариантах их реализации, т.е. о внутренних и наружных накопителях, об их интерфейсах, разъёмах подключения, форм-факторах смотрите статью «Типы интерфейса SSD». Ну и давайте детально разглядим упомянутые выше три варианта, животрепещущие почти всегда.

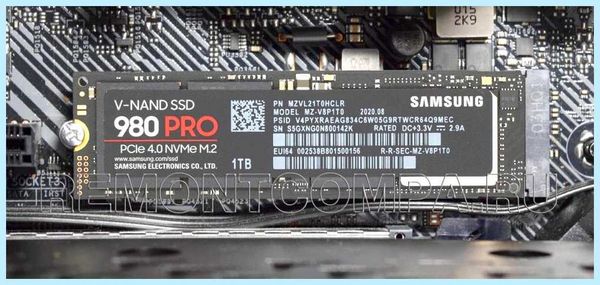

SSD NVMe
3-ий вариант самый желательный, но таковой выбор сможем сделать далековато не во всех случаях. Избрать современный скоростной SSD NVMe сможем, если только компьютер совместим с ним. Если у вас есть на компьютере разъем M.2 PCI-E для установки SSD NVMe, и у вас нет заморочек с поддержкой такового типа накопителя микропроцессором, берите только SSD NVMe. Цены на отдельные SSD NVMe сейчас ненамного дороже цен SSD SATA, а 1-ые – это всё же будущее устройств инфы компов. Более тщательно о преимуществах SSD NVMe перед SSD SATA смотрите в статье «SSD NVMe либо SSD SATA: какой избрать накопитель».

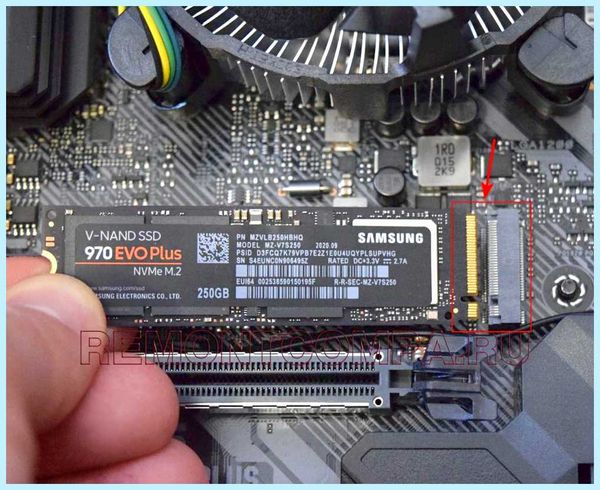

Но, друзья, со слотом M.2 не всё просто, есть много аспектов касаемо поддержки им SSD NVMe. Как выяснить о наличии на компьютере слота M.2, совместимого с SSD NVMe, об особенностях реализации этого слота, о совместимых размерах накопителя смотрите в статье веб-сайта «Как выяснить, есть ли M.2 на компьютере». Также смотрите статью «Как выяснить, поддерживает ли материнская плата NVMe» об особенностях реализации на компьютерах самой технологии NVMe. А если вы желаете приобрести NVMe-накопитель PCI-E 4.0, учитывайте особенности реализации на вашем железе поддержки накопителей на интерфейсе PCI-E 4.0.
Если у вас на компьютере разъем M.2 только с ключом B, работающий с 2-мя линиями PCI-E х2, ваш выбор накопителей будет очень ограничен. Таких на данный момент сильно мало на рынке, но всё равно это идеальный вариант, чем SSD SATA. Если у вас на компьютере разъем M.2 с ключом M, или с обоими ключами B+M, берите накопитель только с 4-мя линиями PCI-E х4, их выбор на рынке велик, и у их потенциально огромные способности в плане скорости обработки данных. Как избрать SSD NVMe в плане версии (поколения) PCI-E? Накопителей версии PCI-E 2.0 на рынке фактически нет. В плане версий PCI-E выбор у нас будет стоять меж PCI-E 3.0 либо PCI-E 4.0. Последние стоят существенно дороже первых, их меньше на рынке, и проку от таких SSD для вас будет малость, если у вас на компьютере не реализована версия PCI-E 4.0. А PCI-E 4.0 на данный момент есть лишь на самых современнейших и крутых геймерских материнках ПК. Если у вас на компьютере PCI-E 3.0, накопитель и будет работать в границах пропускной возможности PCI-E 3.0, т.е. как накопитель PCI-E 3.0. Поглядите версию PCI-E на своём компьютере, чтоб не переплатить за способности накопителя, которые для вас будут недосягаемы. Итого: в большей части случаев, если имеется разъем M.2 с ключом M, рациональные свойства PCI-E NVMe-накопителя — PCI-E 3.0 х4.

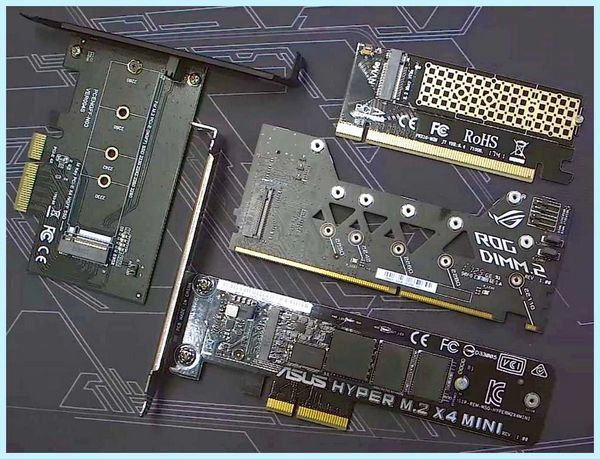

Если слота M.2 с поддержкой SSD NVMe у вас нет, вы сможете разглядеть вариант установки такового накопителя через переходник-адаптер (PCI-E-M.2). Это может быть не для каждого компьютерного устройства, а и там, где может быть, есть свои загвоздки и опасности. Детальнее об этом тут.
Чтоб приобрести совместимый SSD NVMe, для вас необходимо знать последующее:
- Есть ли у вас на компьютере разъем M.2 PCI-E;
- Какой у слота ключ — B либо M, или же B+M (оба ключа);
- Какие размеры форм-фактора M.2 поддерживает разъем;
- Какие микропроцессоры в случае с AMD поддерживают SSD NVMe (у Intel все);
- В случае с накопителем PCI-E 4.0 поддерживает ли ваша материнская плата и микропроцессор и для всех ли слотов работу на интерфейсе PCI-E 4.0.

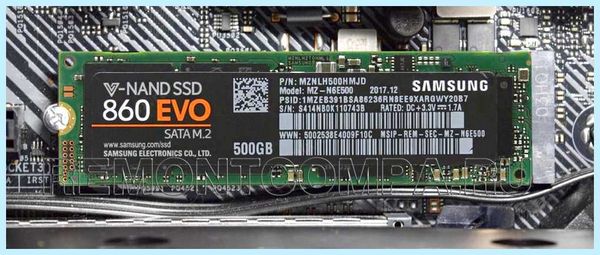

SSD SATA M.2
2-ой вариант избираем за неимением способности избрать 1-ый. Если у вас на компьютере реализован разъем M.2 не для SSD NVMe, т.е. разъем, поддерживающий интерфейс не PCI-E, а SATA, берите SSD SATA в форм-факторе M.2. Это неплохой вариант для ноутбуков, таковой накопитель не будет занимать место посадки под SSD 2.5. Для ПК у SSD SATA M.2 перед SSD 2.5 преимуществ нет. Ну разве что экономия на кабеле питания и SATA-шлейфе, если у вас их нет. Цены на оба эти типа устройств однообразные. Для подбора SSD SATA M.2 необходимы сведения как то: есть ли на компьютере разъем M.2 SATA, какой ключ у него, какие размеры форм-фактора M.2 поддерживает разъем. Ну и тут всё по аналогии с SSD NVMe.
SSD SATA 2.5
Первый вариант — SSD SATA в форм-факторе 2.5 — выбираем тогда, когда два предыдущих варианта невозможны.
Заявленная производителем скорость работы
Скорость работы накопителя – важный параметр, особенно если мы говорим о выборе SSD NVMe. Заявленная производителем максимальная скорость чтения и записи данных практически всегда присутствует в характеристиках SSD на торговых площадках.

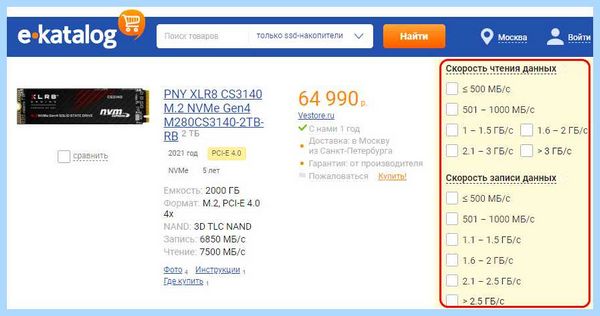

Более того, на некоторых площадках, как, например, на E-Katalog, в дополнительных фильтрах есть возможность выбора показателей скорости чтения и записи данных – больше или меньше определённых значений.

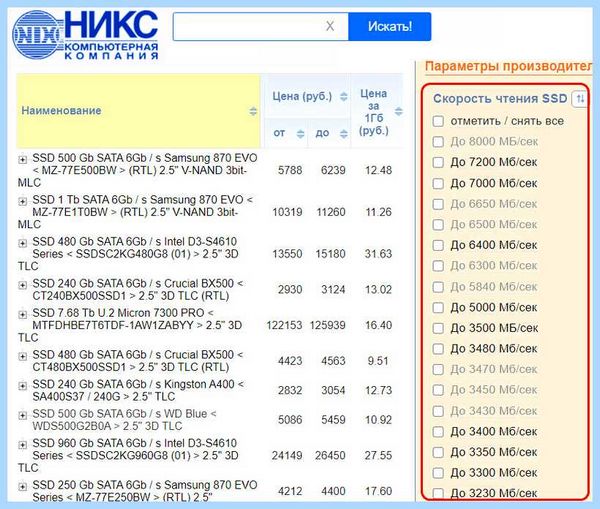

Дальше всех в данном деле зашёл компьютерный магазин НИКС: у него в дополнительных фильтрах огромнейшие перечни показателей скоростей чтения и записи данных с минимальным шагом. Более щедрого на информацию сервиса и не найти.
Но, друзья, обещаемые производителем скорости обработки данных – это максимальные их возможности, это пиковые последовательные скорости чтения и записи данных файлов с большим весом, обеспечиваемые технологиями кэширования. И это скорости, реализуемые на определённом железе: на компьютере должен быть реализован интерфейс PCI-E нужной версии, и должен быть хороший процессор.
Самые производительные на сегодняшнем российском рынке SSD – это NVMe-накопители Intel Optane на памяти 3D Xpoint с интерфейсом PCI-E 4.0. Отдельные премиальные серверные модели могут читать и записывать данные с заявленной максимальной скоростью до 7200 Мб/с. Стоят такие Intel Optane неприлично дорого – от 100 тыс. руб. за объём 400 Гб. Немного отстают от Intel Optane в заявленных характеристиках обработки данных NVMe-накопители с интерфейсом 4.0 Samsung 980 PRO: модель этой серии на 1 Тб может читать данные с максимальной скоростью – до 7000 Мб/с, записывать – до 5000 Мб/с. Стоит при всем этом от 18 тыс. руб. Как видим, в любом случае суперскоростной NVMe-накопитель PCI-E 4.0 это дорого. И, повторюсь, проку от таких заявленных производителем скоростей будет немного, ибо интерфейс PCI-E 4.0 на компьютере – это пока ещё редкость.
Какие самые производительные SSD NVMe с интерфейсом PCI-E 3.0 х4? Пропускная способность PCI-E 3.0 х4 – 3,94 Гб/с, и заявляемые производителями максимальные скорости обработки данных накопителей PCI-E 3.0 – до 3500 Мб/с. Есть некоторые серверные накопители, которые могут и читать и записывать данные с максимальной скоростью 3500 Мб/с, но у SSD пользовательского сегмента скорость записи данных при таком чтении часто не превышает 2500 Мб/с. Самый быстрый в плане заявленной производителем записи данных сегодня пользовательский SSD — Samsung 970 EVO Plus. Но самый быстрый он исключительно в тяжеловесной категории накопителей с большим объёмом:
Все его модели читают данные с максимальной скоростью 3500 Мб;
Модели на 250 Гб и 500 Гб записывают данные с максимальной скоростью, соответственно, 2300 Мб/с и 3200 Мб/с;
И только модели с большими объёмами на 1 Тб и 2 Тб могут записывать данные с пиковой скоростью до 3300 Мб/с.
Большая скорость записи данных на моделях с большими объёмами обуславливается технологией кэширования, использующей в своей работе свободное дисковое пространство. В легковесной категории NVMe-накопителей с объёмом 256 Гб по заявленной записи данных выигрывают SSD ADATA XPG Spectrix S40G и ADATA XPG SX8100, они по заверениям производителя могут записывать данные с максимальной скоростью до 3000 Мб/с.

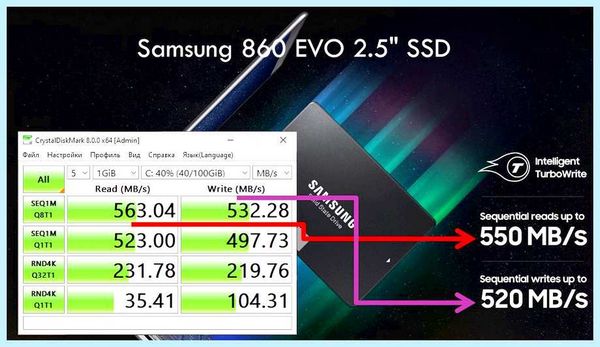

Что все-таки касается SSD SATA, напомню, интерфейс SATA ограничен пропускной способностью 600 Мб/с. Такие накопители обычно по заверениям производителей читают данные с максимальной скоростью до 550 Мб/с, записывают – со скоростью 350-540 Мб/с.
Заявленные производителем максимальные скорости обработки данных – это, конечно, хорошо, но, на мой взгляд, более важно, как накопитель ведёт себя в разных условиях синтетических тестов. Перед тем, как выбрать SSD, желательно посмотреть тесты бенчмарк-сервисов SSD и в основном руководствоваться ими при выборе. Это особенно актуально для ограниченного возможностями интерфейса SSD SATA. Для этого типа накопителей производители часто обещают запись данных более 500 Мб/с, тогда как в синтетических тестах такие накопители по записи выдают 300-350 Мб/с. Хороший накопитель в тестах последовательных скоростей чтения и записи должен хотя бы приближаться к показателям, обещаемым производителем. А идеальный накопитель будет даже превышать обещания производителя.
Влияют ли переходники на скорость работы ssd диска? Тест
Но к вопросу тестов SSD мы вернёмся чуть ниже.
Тип флеш-памяти
Тип флеш-памяти определяет производительность SSD, его надёжность и ресурс перезаписи. Есть разные типы: зависимо от конструкции памяти — NAND и 3D NAND, и зависимо от технологии хранения информации — MLC, TLC, QLC. Какая флеш-память лучше – вопрос ёмкий, детально раскрыт в публикации сайта «Типы памяти SSD — 3D NAND, MLC, TLC, QLC, 3D XPoint: какая лучше». На сегодняшнем рынке почти всегда из доступных по цене предложений выбирать придётся между памятью 3D NAND TLC и 3D NAND QLC. Пока TLC предпочтительнее, потому что QLC ещё на стадии становления и избавления от детских болезней.
Контроллер
Контроллер SSD определяет производительность SSD, его надёжность. Его эффективность может сказываться на ресурсе перезаписи. Если вы будете покупать SSD от Samsung, заморачиваться выбором контроллера вам не придётся, ибо таковые компания производит сама. И производит их максимально адаптированными под те или иные модели своих SSD. В случае с накопителями других производителей можете просто не брать устройства из самых низших ценовых ниш и выбирать модель поновее, 2020 или 2021 года выпуска. У таких больше шансов иметь хороший современный контроллер. Если интересно, более детально о том, что такое контроллер, как выбрать SSD с хорошим контроллером, можете почитать в статье «Какой контроллер лучше на SSD». Косвенно о хорошем контроллере будет говорить больший, чем у других накопителей, ресурс TBW, но о нём позднее.
Ёмкость
Друзья, идея покупать SSD на 120-128 Гб только под Windows сегодня уже является пережитком. Есть два значимых фактора, почему нет смысла брать накопители с объёмом меньше 480 Гб.

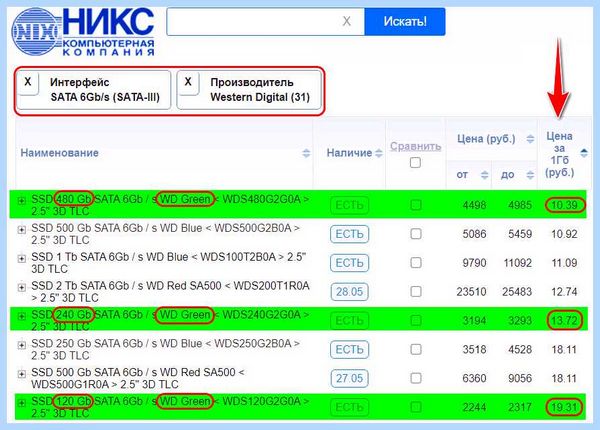

Первый фактор – цена. Цена за 1 Гб дискового пространства у накопителей с большими объёмами обычно ниже, иногда значительно, чем у накопителей на 120/128 Гб и 250/256 Гб. Отследить ценовые тенденции нам поможет сайт НИКС. Отфильтруем на нём SSD по определённому типу и производителю. Увидим разные ценовые ниши накопителей, но в рамках этих ниш цена объёма за 1 Гб будет ниже у накопителей с большими объёмами. Для наглядного примера мы выбрали производителя WD, и давайте отследим линейку накопителей, скажем, Green. Цена за 1 Гб у накопителя Green на 480 Гб будет чуть не вдвое(!) меньше, чем у накопителя Green на 120 Гб – 10.39 против 19.31 руб.
Второй фактор – ограничения подключений SSD. Накопители с маленьким объёмом невыгодно брать, поскольку, если у вас только один слот M.2, вы к нему сможете подключить только один SSD M.2. А если у вас старая материнка, на ней может быть только два порта SATA III, остальные – SATA II. В таком случае третий SSD 2.5 с мелким объёмом вам придётся подключать к порту SATA II и терять в скорости обработки данных из-за ограничений пропускной способности SATA II – до 300 Мб/с.
Ресурс TBW

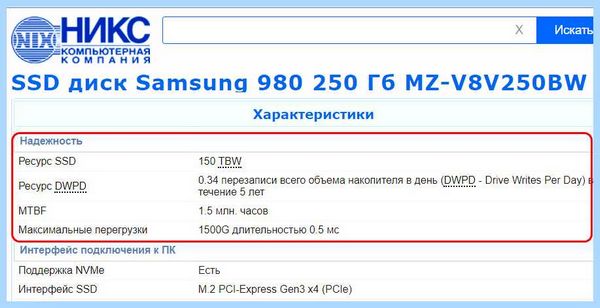

Один из относительно значимых критериев выбора SSD – его ресурс выработки. Определяется он такой характеристикой, как TBW – гарантируемым общим объёмом перезаписываемых данных. Не все производители указывают TBW, стоит брать SSD, для которого производитель скрыл эти сведения – решать только вам. Если TBW нету на сайте производителя SSD, можно посмотреть характеристики последнего на сайте НИКС. Да и здесь указание TBW будет, если в базе сайта есть о TBW сведения, в том числе из неофициальных источников. В характеристиках SSD на сайте НИКС могут быть прочие данные, касающиеся надёжности накопителя.
Но почему ресурс выработки – относительно(!) важный критерий выбора SSD? Очень часто накопители, особенно бюджетного сегмента, не доживают свой век и не расходуют ресурс перезаписи данных из-за поломок контроллера. Это уязвимый компонент SSD, чувствительный к сбоям питания.
Бенчмарки SSD

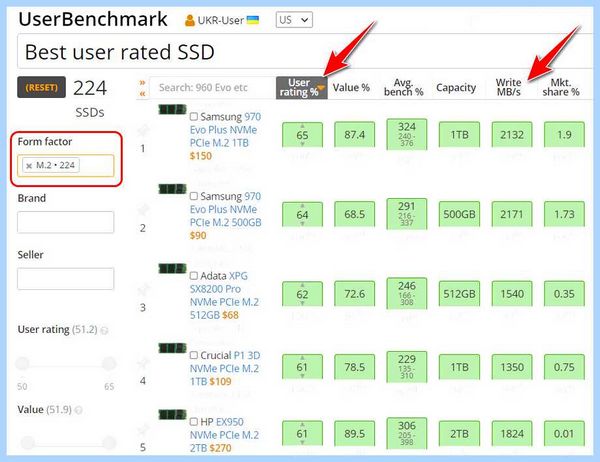

Как выбрать SSD по итогам их реальных достижений? Друзья, самым серьёзным критерием выбора лично я считаю бенчмарки накопителей. Если вы не особо разбираетесь в накопителях, в их тестах, можете не вникать в это всё. И просто выбрать накопитель из числа лучших по пользовательскому рейтингу или скорости записи. Отфильтруйте в бенчмарке SSD на сайте UserBenchmark накопители по форм-фактору, например, M.2, чтобы увидеть рейтинг SSD NVMe. Выставите приоритет показа по столбцам либо «User rating», либо «Write Mb/c». Первый – это пользовательский рейтинг накопителя, который включает его привлекательность по многим характеристикам. Второй – показатель реальной максимальной скорости записи данных, усреднённой пиковой скорости в синтетических тестах, выполненных с накопителем на разном пользовательском железе.

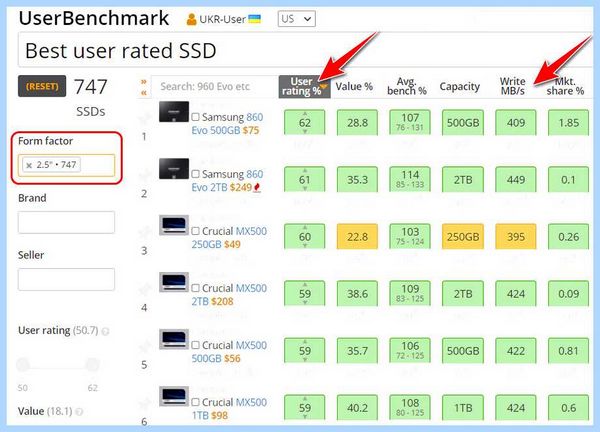

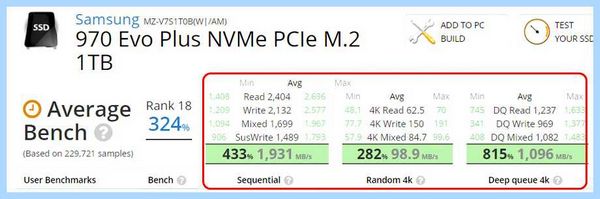

По выбранному накопителю на сайте UserBenchmark можно посмотреть детализацию тестов, где нам будут предлагаться значения тестов скорости чтения и записи данных – линейной, для файлов 4 Кб, для них же, но с глубиной очереди запроса 64 (самая жесть).
И точно так же можем отфильтровать по критериям пользовательского рейтинга и записи данных обычные SSD SATA 2.5.

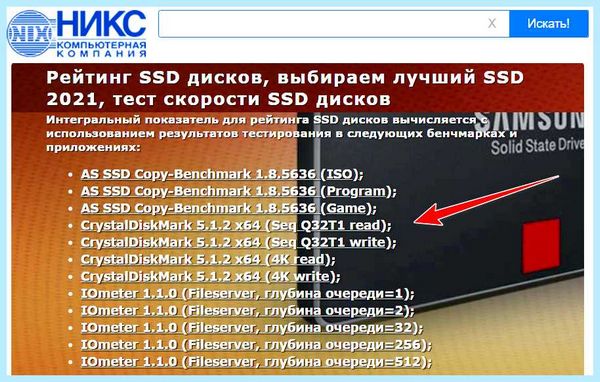

Альтернативный бенчмарк SSD – на сайте НИКС . Здесь можем посмотреть рейтинги по отдельным тестам отдельными программами.

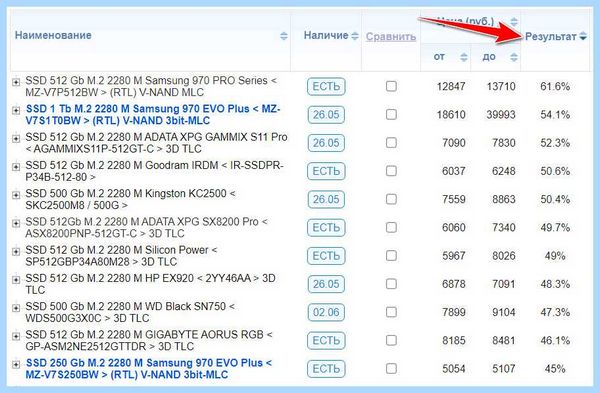

Либо можем опуститься ниже и посмотреть рейтинг по комплексному результату всех тестов – по проценту производительности. Чтобы в рейтинге были только нужные накопители, можем установить фильтры типа SSD, цены, объёма и прочих значимых для нас характеристик.

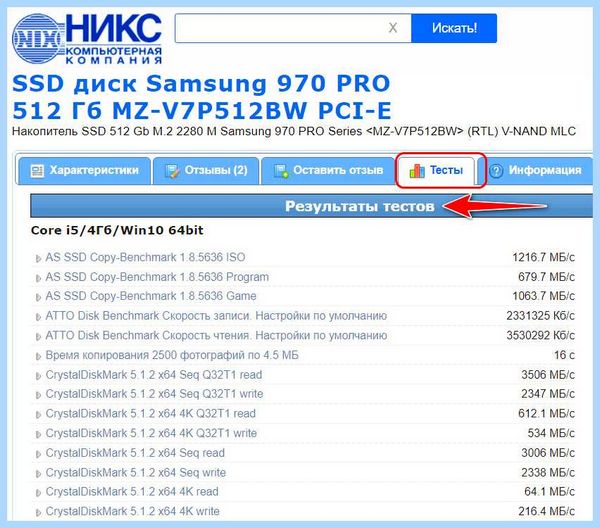

По заинтересовавшим нас накопителям мажем заглянуть на страничку их характеристик, перейти в раздел тестов и посмотреть детализацию по всем тестам, выполненным разными программами.
Подытоживая…
Вот это, друзья, как выбрать SSD. Информация, конечно, не для усвоения за один раз, но постепенно, с прочтением дополнительной информацией по отсылкам выше, с юзанием бенчмарков, вам всё станет ясно. Такой критерий выбора как производитель SSD не считаю нужным обсуждать, потому что всё будет решать ваш бюджет, а у каждого производителя свои ценовые ниши. Отмечу лишь очевидное — не берите совсем уж днищенские накопители по очень дешёвой цене. Всё остальное – синергия нюансов. Совет касаемо точки покупки: покупайте SSD там, где вы беспрепятственно сможете обменять его в случае заводского брака в течение срока гарантии. И, наконец, ловите лайфхаки по сравнению накопителей перед покупкой – «Как сравнить SSD».
Типы интерфейса SSD
Привет, друзья. В этой статье рассмотрим такой вопрос: типы интерфейса SSD. Твердотельные SSD-накопители – новый формат жёсткого диска компьютера, забивающего последние гвозди в крышку гроба жёсткого диска старого формата HDD. Развитие рынка SSD породило массу специфик этого устройства, и в числе этих специфик – интерфейс подключения. Изначально с ним несложно: для внутренних накопителей он бывает SATA и PCI-E. Но интерфейс SSD часто используется в широком понимании, которое включает также такие специфики устройства, как разъём подключения и форм-фактор. Давайте во всём разберёмся основательно: что такое интерфейс, что такое разъём подключения, что такое форм-фактор SSD. И посмотрим, какие существуют интерфейсы, разъёмы подключения и форм-факторы SSD на сегодняшнем рынке этих устройств.
Типы интерфейса SSD
Примечание: друзья, если хотите больше знать о твердотельных SSD-накопителях, смотрите все имеющиеся о них статьи у нас на сайте.
Итак, друзья, типы интерфейса SSD. На некоторых торговых площадках в Интернете в фильтрах характеристик твердотельных накопителей иногда сваливается в кучу их форм-фактор, интерфейс и разъём подключения, и всё это обобщённо называется интерфейсом. Вот, например, как на сайте НИКС.

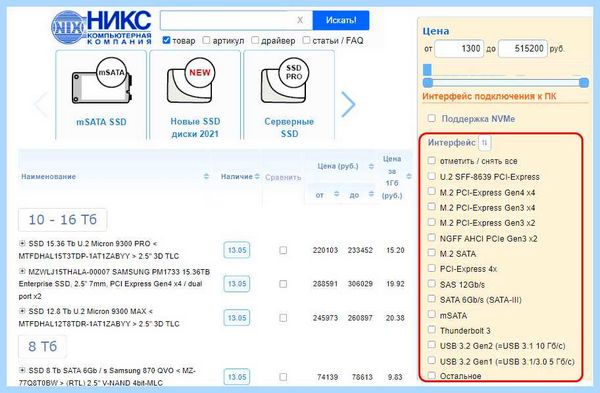

На других торговых площадках в фильтрах есть разделение по всем этим спецификам – отдельно интерфейс, отдельно форм-фактор, отдельно разъём подключения. Как вот, например, на сайте E-Katalog.
С технически-дотошной точки зрения фильтры правильно организованы на E-Katalog. Такая организация носит полезный образовательный характер: она расширяет наши грани познания в плане обустройства SSD и наглядно демонстрирует все возможные их специфики. Но с позиции удобства покупателя фильтры правильно организованы на сайте НИКС. Они сразу содержат интерфейс или сочетание интерфейса и разъёма подключения накопителя, что по условию определяет форм-фактор. Ведь отдельные разъёмы, интерфейсы, а тем паче форм-факторы несовместимы. Некоторые интерфейсы являются одновременно и разъёмом подключения. А некоторые разъёмы одновременно являются форм-факторами SSD. Видя упрощённые фильтры, человек, выбирающий конкретно свой тип накопителя, меньше заморачивается. Такие фильтры, впрочем, также образовывают нас, наглядно демонстрируя сразу возможные конфигурации специфик.
Но давайте всё же разберёмся, что такое интерфейс, что такое разъём подключения, а что такое форм-фактор SSD.
Интерфейс SSD
Интерфейс SSD – это логический интерфейс его подключения к компьютеру в контексте механизма обмена данными с устройствами компьютера. Внутренние SSD подключаются к компьютеру по интерфейсам SATA, PCI-E, SAS. Внешние устройства – по интерфейсам USB и Thunderbolt.
SATA

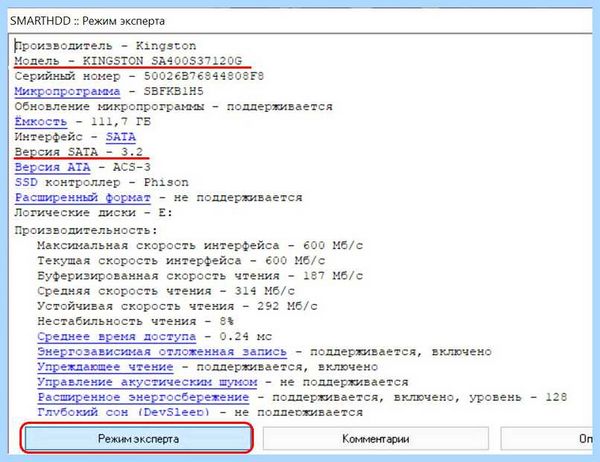

Работая с SATA, все твердотельные накопители используют только его последнее поколение SATA III с пропускной способностью до 600 Мб/с. Но могут поддерживать разные ревизии SATA III — SATA Revision 3.0, 3.1, 3.2. Каждая более новая ревизия несколько улучшает производительность SSD. Ревизию SATA, кстати, можно узнать при помощи программы Smarthdd.
Но в любом случае все SSD совместимы с прежними поколениями SATA, и они будут работать на компьютерах, где материнки поддерживают, например, только SATA II. Но, конечно, будут работать в рамках пропускной способности до 300 Мб/с. Типичный SSD с SATA-интерфейсом существует в форм-факторе 2.5”. Такие SSD появились первыми. И такой накопитель можно установить в любой ПК или ноутбук.
Установка SSD в старенький ноутбук у которого нет SATA разъема
SSD SATA также может быть в форм-факторах mSATA и M.2. SATA-накопители работают со старым протоколом передачи данных AHCI.
PCI-E
Позднее появились SSD с интерфейсом PCI-E – более скоростным интерфейсом, обеспечивающим, соответственно, большую скорость передачи данных. Разные SSD поддерживают разные поколения этого интерфейса — PCI-E 3.0 и PCI-E 4.0. Интерфейс PCI-E 3.0 может быть с двумя линиями передачи данных — PCI-E 3.0 2х, такой обеспечивает скорость немногим менее 2 Гб/с. Но интерфейс PCI-E 3.0 может быть с четырьмя линиями передачи данных — PCI-E 3.0 4х, тогда и он может обеспечить скорость максимум 3,9 Гб/с. Интерфейс PCI-E 4.0 предусматривает 4 линии передачи данных — PCI-E 4.0 4х, и он может обеспечить скорость максимум 7,88 Гб/с. SSD PCI-E работают через разъёмы M.2 и U.2. Все современные высокоскоростные накопители PCI-E поддерживают технологию NVMe – самый быстрый протокол передачи данных. Но некоторые старые накопители PCI-E (обычно, PCI-E 2.0) NVMe не поддерживают и работают со старым протоколом AHCI.
SAS
SAS — это и интерфейс, и разъём подключения внутренних накопителей класса серверных, о нём поговорим позднее.
USB и Thunderbolt
USB и Thunderbolt – это и интерфейсы, и разъёмы подключения внешних SSD, о них также подробнее будем говорить далее.
Разъёмы подключения SSD
Разъём подключения – это тип аппаратного подключения SSD через определённый интерфейс, это физический интерфейс.
SATA

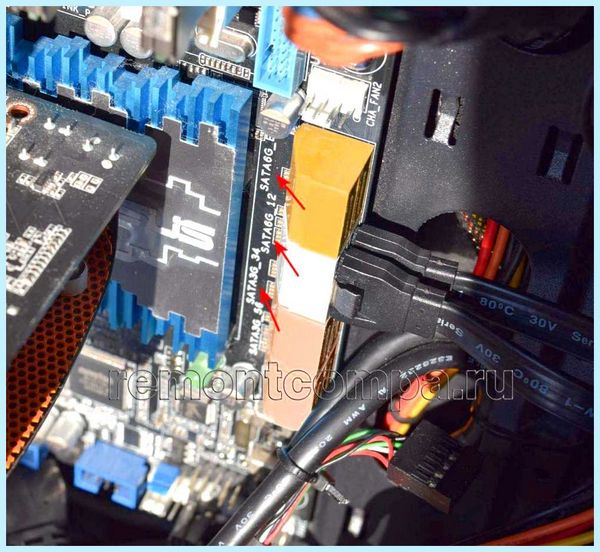

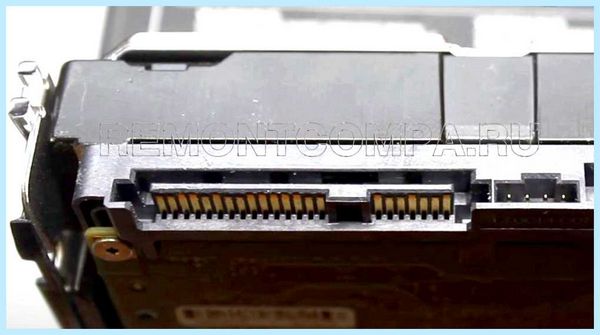

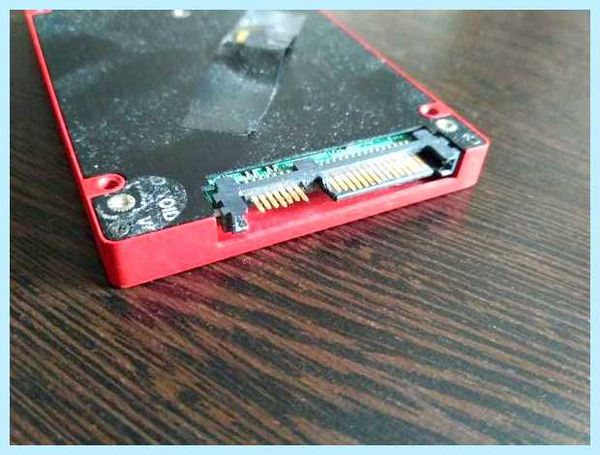

Львиную долю рынка внутренних твердотельных накопителей занимают таковые и с интерфейсом SATA, и с разъёмом подключения SATA, если быть точным, то с разъёмом SATA III. Это упомянутый выше типичный SATA SSD в форм-факторе 2.5”, который можно установить в любой компьютер, подключив к порту SATA III (если такого нет, то к порту SATA II) на материнской плате ПК или ноутбука.
M.2
Тогда как SATA – это и интерфейс подключения, и непосредственно аппаратный разъём подключения SSD, M.2 – это не интерфейс, но это аппаратный разъём подключения и форм-фактор. Через разъём M.2 могут подключаться SSD с интерфейсом SATA и PCI-E. И чтобы мы могли подключить к компьютеру SSD с нужным интерфейсом, материнка ПК или ноутбук обязаны иметь соответствующий слот M.2. В слот M.2 на некоторых материнках ПК и ноутбуках может подаваться либо шина SATA, либо шина PCI-E, т.е. у таких устройств слот либо M.2 SATA, либо M.2 PCI-E. Ноутбуки обычно, если имеют слот M.2, то это либо слот M.2 SATA, либо слот M.2 PCI-E. А вот на отдельных материнках ПК слоты M.2 могут работать в обоих режимах — и в режиме M.2 SATA, и в режиме M.2 PCI-E. И, соответственно, к таким материнкам можно подключать хоть накопители M.2 SATA, хоть накопители M.2 PCI-E. А конкретный режим работы слота M.2 (его конфигурация SATA или PCI-E) выставляется в настройках BIOS таких материнок.

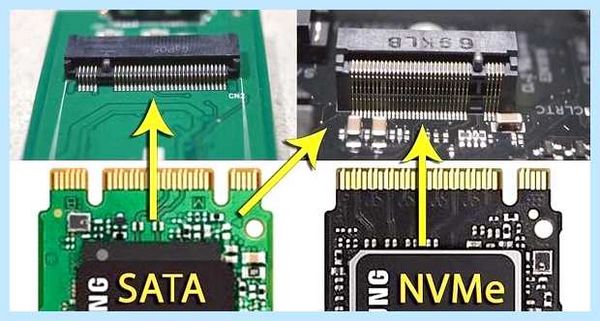

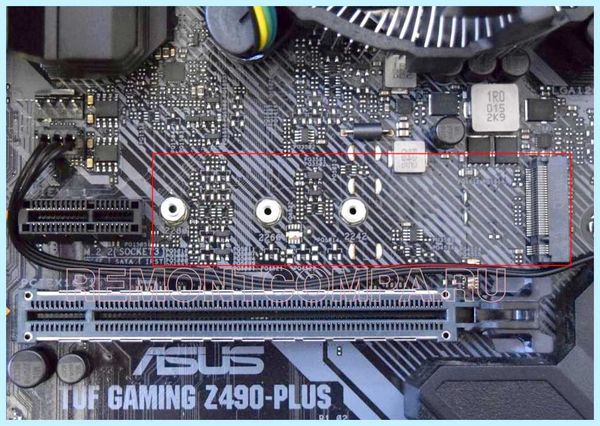

Но слот M.2 на материнке или в ноутбуке ещё имеет разные ключи, обуславливающие конструкционные отличия слота:
ключ B поддерживает PCI-E x2 и SATA III;
ключ M поддерживает PCI-E x4 и SATA III;
ключ B+M поддерживает, соответственно, все интерфейсы.
Ключи слота M.2 на материнке и в ноутбуке должны совпадать с ключами на SSD-накопителе. Также слот M.2 и накопитель M.2 должны совпадать по размерам. Слот M.2 (или даже несколько) для подключения накопителей M.2 предусматривается сегодня практически всеми современнейшими материнскими платами ПК и ноутбуками. Устанавливается накопитель M.2 в материнку ПК до боли просто. Равно как и просто его установить в ноутбук.

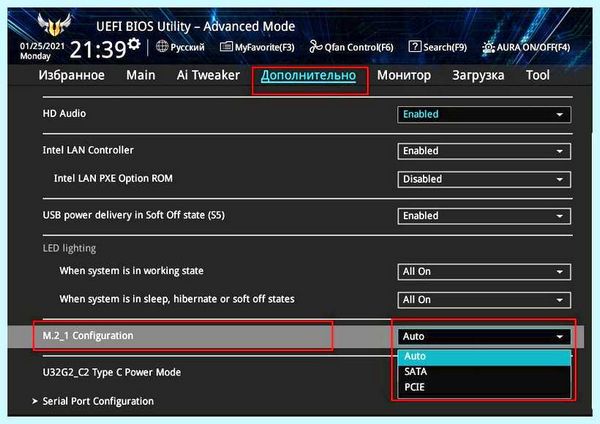

При покупке накопителя с разъёмом подключения M.2 важно предельно точно понимать, что за слот у нас имеется на материнке ПК или в ноутбуке – для какого он интерфейса, какой у него ключ, и какие размеры накопителей поддерживает. Внимательно изучаем свои материнку ПК или ноутбук, юзаем их спецификации на официальном сайте, юзаем инструкции устройств.
У старых компьютеров и относительно таковых (даже поколения оперативки DDR4, выпущенных ранее 2015 года) слота M.2 PCI-E для установки высокоскоростных накопителей PCI-E NVMe нет. Установить такой высокоскоростной SSD на старый ПК можно только при помощи специального переходника-адаптера PCI-E-M.2.
Но, чтобы с такого накопителя загружалась Windows, нужно модифицировать BIOS компьютера под поддержку NVMe, а это возможно не для каждой материнки. И, естественно, сам процесс модификации несёт риски.
mSATA

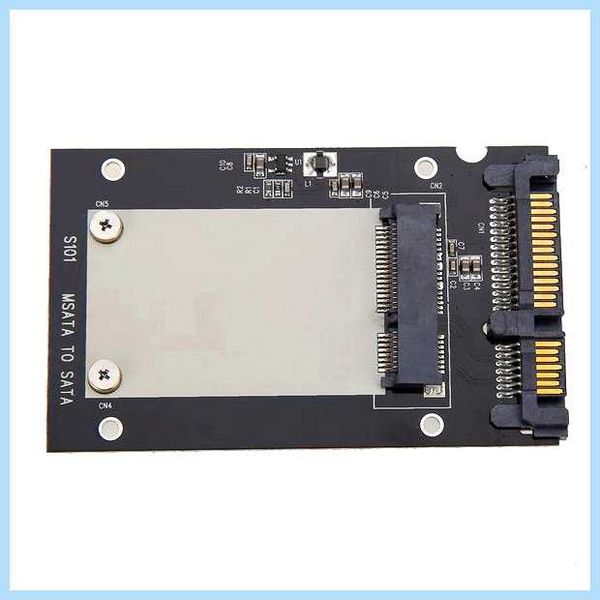

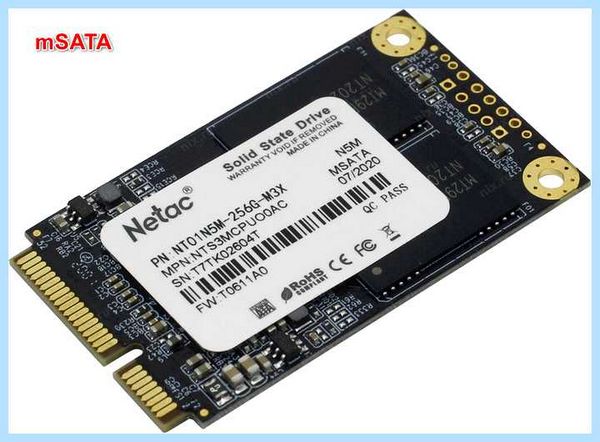

mSATA (mini-SATA) – это и форм-фактор, и разъём для подключения накопителей небольшого размера в ноутбуках, и, соответственно, ноутбуки в своей конструкции должны предусматривать слот mSATA. Невооружённым глазом накопитель mSATA можно спутать с накопителем M.2.
Разъём mSATA на ноутбуках сегодня практически вытеснен с рынка разъёмом M.2. И самих накопителей mSATA на рынке крайне мало.
USB и Thunderbolt

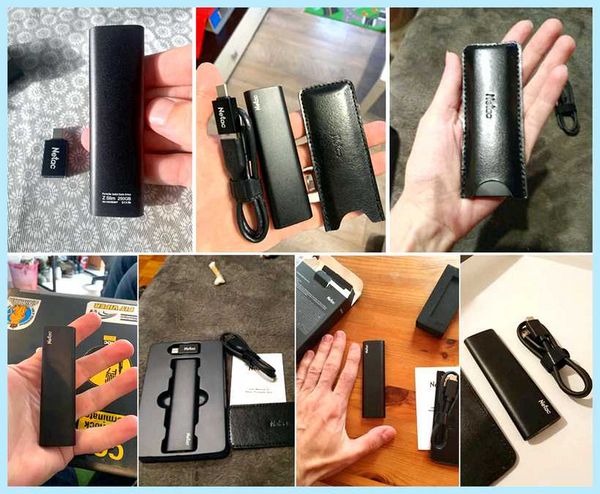

USB и Thunderbolt – это и интерфейсы, и разъёмы подключения внешних SSD. Зависимо от поколений интерфейсов у их разъёмов имеются конструкционные отличия, но эти разъёмы совместимы с разъёмами прежних поколений интерфейсов. Внешние USB-SSD сейчас выпускаются с разъёмами:
USB 3.2 gen1, обеспечивающим скорость передачи данных до 600 Мб/с;
USB 3.2 gen2, обеспечивающим скорость передачи данных до 1250 Мб/с.
Но, конечно, если мы подключим такой накопитель к обычным портам USB 3.0 или даже 2.0 на компьютере, то никакого толку от реализованного в самом накопителе поколения интерфейса не будет, передача данных будет ограничена портами USB на компьютере. Есть USB-SSD с разъёмом USB C (он же USB Type-C, чуть крупнее microUSB), и есть разные поколения интерфейса этого типа разъёма — USB C 3.2 gen1 и USB C 3.2 gen2.

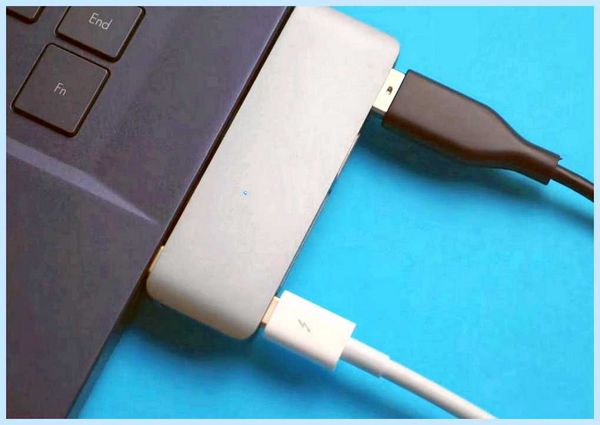

Внешние накопители с интерфейсом и разъёмом Thunderbolt в его версии 3 могут работать на уровне высокоскоростных внутренних SSD PCI-E M.2. Накопители с реализацией Thunderbolt v3 могут читать данные со скоростью до 2800 Мб/с, записывать – со скоростью до 2100 Мб/с. Внешние накопители с Thunderbolt в его версии 2 могут читать и записывать данные со скоростью до 950 Мб/с. Такие SSD поддерживают NVMe. Но Thunderbolt реализован преимущественно на компьютерах компании Apple.
Есть высокоскоростные внешние накопители с интерфейсом Thunderbolt, но с разъёмом USB C, т.е. подключаемые, соответственно, через USB. Однако для подключения такого накопителя к компьютеру он должен поддерживать режим Thunderbolt.
U.2
U.2 — современный разъём для дорогостоящих внутренних накопителей премиум-сегмента, устройств класса серверных, предусматривающий их горячую замену. Работает через интерфейс PCI-E, обеспечивая высокие скорости передачи данных, большинство таких накопителей поддерживают NVMe. Для работы SSD с разъёмом U.2 его должна предусматривать материнская плата компьютера.
SAS
SAS — старый интерфейс и разъём подключения внутренних накопителей класса серверных, имеет современную реализацию с пропускной способностью до 2,8 Гб/с. SAS-накопители также могут быть подключены к компьютеру, если его материнская плата предусматривает такой разъём.
Форм-фактор SSD

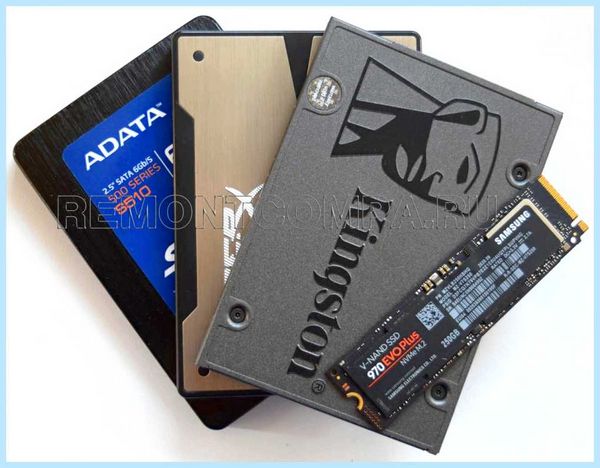

Форм-фактор SSD — это физическая форма устройства. Форм-фактор характеризует форму и габариты SSD, аппаратный разъём подключения, в отдельных случаях определяет наличие «посадочного места» в системном блоке ПК или конструкции ноутбука.
2.5”

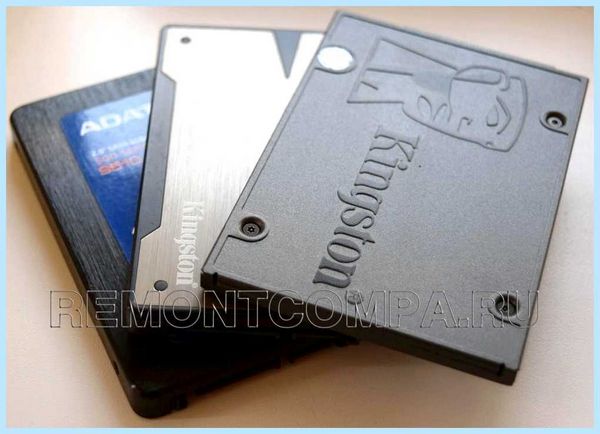

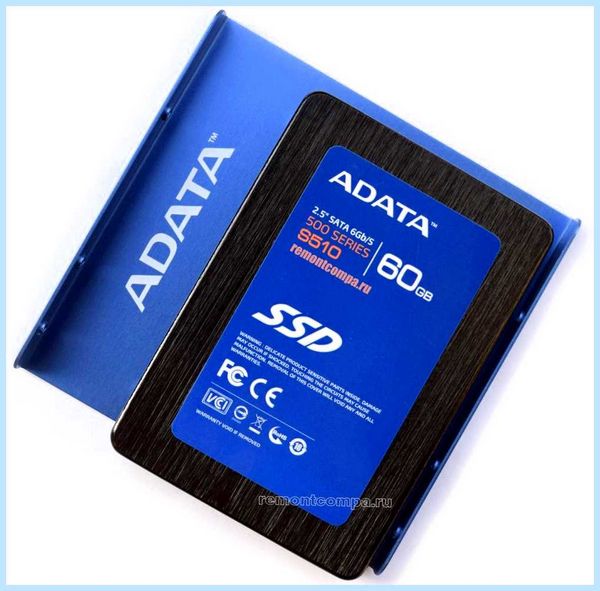

2.5” – это популярный форм-фактор внутренних SSD. Произошёл от форм-фактора 2.5” HDD для ноутбуков, т.е. жёсткий диск в компактной форме, которую можно установить как в системный блок ПК, так и в корпус ноутбука. Форм-фактор 2.5” используют внутренние накопители с интерфейсом SATA, SAS и U.2, также внешние SSD. Внутренний накопитель с таким форм-фактором можно крепить к стенкам корпуса ПК.

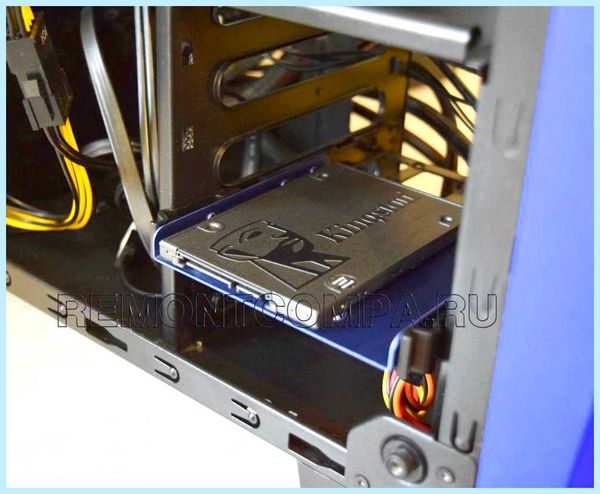

Можно поместить в салазки и в общую стойку для жёстких дисков ПК.
А можно даже просто прикрепить на два болта с одной стороны, и с накопителем ничего не случится.
M.2

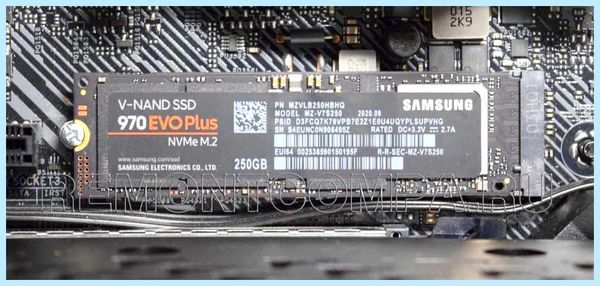

M.2 – это и разъём подключения, и форм-фактор внутренних SSD. И, соответственно, M.2 – это форм-фактор для разъёма M.2. Как упоминалось, имеет разные ключи и размеры, которые должны быть совместимы с конструкцией слота M.2 на материнке ПК или в ноутбуке.
