Популярно об MMX, SSE и AVX
Ну о-о-очень первые дни
V – значит «векторный». А MMX что значит?
- Проще пареной SSE
Технологии и инструкции процессора
Время для новых букв
КАК УЗНАТЬ КАКИЕ ИНСТРУКЦИИ ПОДДЕРЖИВАЕТ ТВОЙ ПРОЦЕССОР ?(ПОДДЕРЖКА ИНСТРУКЦИЙ SSE 4.1/4.2)
AVX-512: а не многовато-ли?
И дальше что?
Скажите плз что такое sse2, sse 3, ppf1, ppf2?и как унать че у меня стоит? заранее спс
Что такое SSE2?

К огорчению, внедрение MMX продвигалось достаточно неспешными темпами из-за негативного воздействия этой технологии на производительность операций с плавающей точкой. AMD отчасти решила эту делему, создав свою свою версию под заглавием 3DNow! приблизительно через два года после возникновения MMX. Разработка от AMD предлагала больше инструкций SIMD и искусна обрабатывать числа с плавающей точкой, но также мачалась от недочета осознания программерами.

Ну о-о-очень первые дни

Середина 80-х прошедшего столетия. Рынок микропроцессоров был очень похож на нынешний. Intel безусловно преобладала, но столкнулась с жесткой конкурентнстью со стороны AMD. Домашние компы, такие как Commodore 64, использовали базовые 8-битные процессоры, тогда как настольные ПК начинали переходить с 16-битных на 32-битные чипы.

Эти числа означают размер значений данных, которые могут быть обработаны математически, при всем этом чем выше эти значения, тем выше точность и возможности. Они также определяет размер основных регистров в микросхеме: небольших участков памяти, используемых для хранения рабочих данных.

Такие процессоры являются также скалярными и целочисленными. Что это означает? Скаляр – это когда над одним элементом данных выполняется только одна любая математическая операция. Как правило это обозначается как SISD (single instruction, single data, «одиночный поток команд – одиночный поток данных»).

Таким макаром, инструкция по сложению двух значений данных просто обрабатывается для этих двух чисел. А если вам, например, нужно прибавить одно и то же значение к группе из 16 чисел, то для этого потребуется выполнить все 16 наборов инструкций – для каждого числа из этой группы по отдельности. По-другому процессоры тех лет складывать ещё не умели.

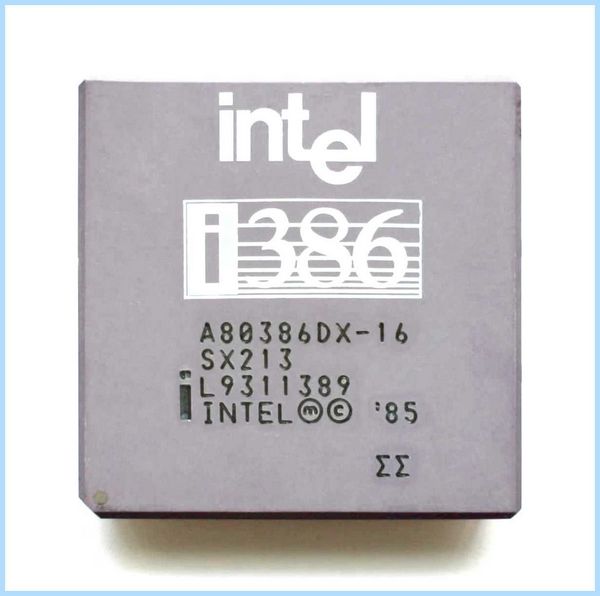

Intel 80386DX с частотой 16МГц (1985).

Целое (Integer) – в математике, это такое число, которое не имеет дробной части. Например, 8 или -12. Процессоры типа интеловского 80386SX не имели врожденной способности сложить, скажем, 3.80 и 7.26 – такие дробные числа называются числами с плавающей точкой (или запятой, в русском языке это без разницы) – по-английски FP, floating point или просто floats. Чтобы справиться с ними, нужен был другой процессор, например 80387SX, и отдельный набор инструкций – список команд, который сообщает процессору, что делать.

В те времена под инструкциями x86 понимали наборы команд для целочисленных (integer) операций, а под инструкциями x87 – для чисел с плавающей точкой (float). В наши дни все операции умеет выполнять один процессор, поэтому мы используем термин x86 для обозначения набора инструкций обоих типов данных.

Использование отдельных сопроцессоров для обработки разных типов данных было нормой, пока Intel не представила 80486: их первый CPU для персоналок со встроенным математическим сопроцессором для обработки вещественных данных (FPU, Floating Point Unit).

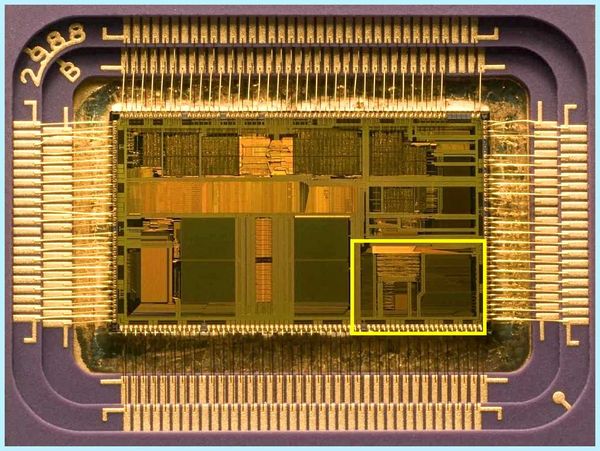

Intel 80486: Жёлтым цветом выделен блок FPU для обработки чисел с плавающей точкой.

Как вы можете видеть, этот блок совсем немного занимает места в процессоре, но рывок в производительности, благодаря этому решению, был огромен.

Но в целом механизм работы оставался скалярным, и таким он перешел и к преемнику 486-го: оригинальному Intel Pentium.

И пройдёт ещё три года после релиза этого первого Пентиума, до того как Intel представит миру Pentium MMX. Это произошло в октябре 1996 года.

V – значит «векторный». А MMX что значит?

В мире математики числа можно группировать в наборы различных видов и размеров – одна такая упорядоченная совокупность называется арифметическим вектором. Проще всего представить его себе в виде списка значений, расположенных горизонтально или вертикально. Технология MMX привнесла в мир процессоров возможность выполнять векторные математические вычисления.

Однако она была изначально довольно ограниченной, поскольку оперировала только целыми числами и фактически эксплуатировала для своих целей регистры FPU. Поэтому программисты, желающие использовать какие-то инструкции MMX, вынуждены подразумевать, что при выполнении таких инструкций любые вычисления с плавающей запятой не могут выполняться одновременно с ними.

Знаменитая реклама технологии Intel MMX (1997).

FPU Pentium имел 64-битные регистры, и в операциях MMX любой из них мог вместить два 32-битных, четыре 16-битных или восемь 8-битных целых числа. Именно эти группы чисел и являются векторами, и каждая инструкция, созданная для них, будет выполняться сразу над всеми значениями в группе.

Такой принцип получил название SIMD (single instruction, multiple data, «одиночный поток команд, множественный поток данных») и знаменует собой большой шаг вперед в развитии возможностей процессоров для персональных компьютеров.

Ну а какие приложения выигрывают от использования такого принципа? Практически все, которым приходится выполнять одинаковые вычисления над группой однородных данных, и сначала это некоторые функции в 3D-моделировании и мультимедийных технологиях, также в системах обработки стандартных сигналов.

Например, MMX можно применить для ускорения умножения матриц при обработке вершин в 3D, или для смешивания видеопотоков при работе с хромакеем или альфа-композитингом.

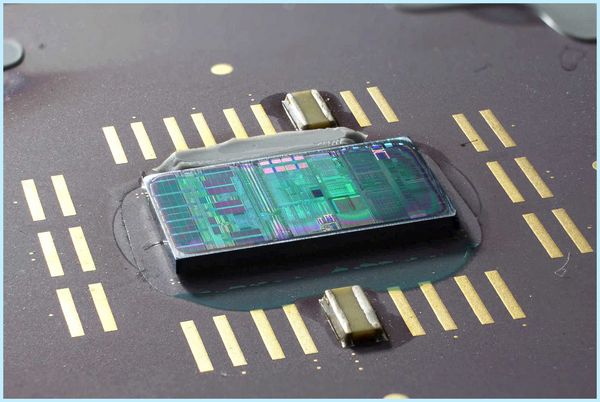

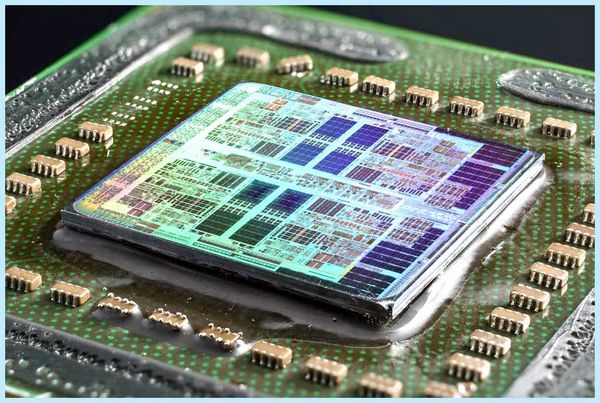

Процессор AMD K6-2 – где-то там есть 3DNow!

К сожалению, внедрение MMX продвигалось довольно медленными темпами из-за негативного влияния этой технологии на производительность операций с плавающей точкой. AMD частично решила эту проблему, создав свою собственную версию под названием 3DNow! примерно через два года после появления MMX. Технология от AMD предлагала больше инструкций SIMD и умела обрабатывать числа с плавающей точкой, но также страдала от недостатка понимания программистами.

Ах, да! Как официально расшифровывается аббревиатура MMX? Согласно Intel – никак!

Проще пареной SSE

Ситуация переломилась в лучшую сторону с приходом в 1999 году процессора Intel Pentium III. Он принёс с собой блестящую реализацию векторной функции под названием SSE (Streaming SIMD Extensions, «потоковые расширения SIMD»). Сейчас это был дополнительный набор из восьми 128-битных регистров, отдельных от регистров в FPU, и стек дополнительных инструкций для обработки чисел с плавающей точкой.

Использование независимых регистров означает, что больше нет такой сильной зависимости от FPU, хотя Pentium III не мог выполнять инструкции SSE одновременно с инструкциями FP. Также, новая функция поддерживает только один тип данных в регистрах: четыре 32-битных FP-числа.

Но переход к использованию FP-инструкций SIMD позволил значительно увеличить производительность в таких приложениях, как кодирование/декодирование видео, обработка изображений и звука, сжатие файлов и многих других.

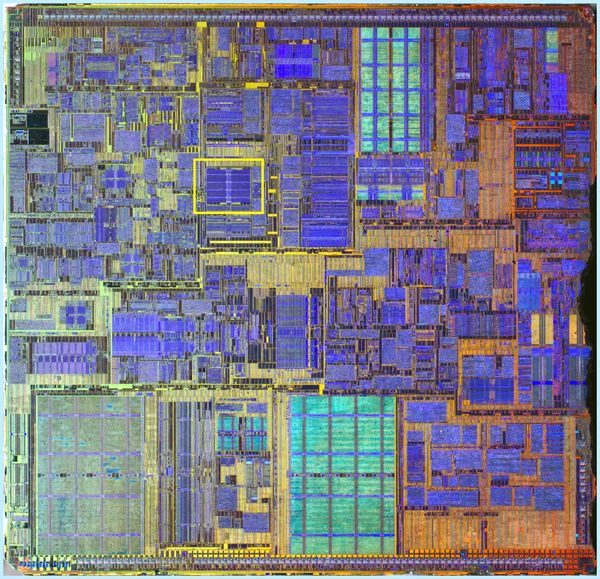

Pentium IV: желтым цветом выделен блок регистров SSE2.

Усовершенствованная версия SSE2 появилась в 2001 году вместе с Pentium 4, и сейчас поддержка типов данных была намного лучше: четыре 32-битных или два 64-битных FP-числа, также шестнадцать 8-битных, восемь 16-битных, четыре 32-битных или два 64-битных целых числа. Регистры MMX остались в процессоре, но все операции MMX и SSE могли выполняться с использованием независимых 128-битных регистров SSE.

Модификация SSE3 появилась на свет в 2003 году, имея больше инструкций и возможность выполнять некоторые математические вычисления между значениями внутри одного регистра.

Ещё через 3 года мы познакомились с архитектурой Intel Core, принёсшей ещё одну ревизию технологии SIMD (SSSE3 – Supplemental SSE, «расширенные SSE»), и чуть позже в том же году – финальную версию, SSE4.

Технологии и инструкции процессора

В 2007 году AMD применила собственную версию расширений CPU-инструкций SSE4 в своей архитектуре Barcelona. С названием в AMD париться не стали, и назвали свою версию просто SSE4a.

С линейкой Nehalem Core в 2008 году было выпущено незначительное обновление этой версии, которую Intel обозначила как SSE4.2 (а под SSE4.1 стали понимать исходную версию этого обновления). Обновления не затронули регистры, а лишь добавили больше инструкций в таблицу, расширив диапазон возможных математических и логических операций.

AMD, со своей стороны, сперва предложила новую версию SSE5, но позже решила разделить ее на три отдельных расширения, одно из которых довольно проблемное – подробнее об этом чуть позже.

К концу 2008 года и Intel, и AMD поставляли процессоры, которые уже могли обрабатывать все версии наборов инструкций от MMX до SSE4.2, и многие приложения (в главном игры) начали требовать этих функций для работы.

Время для новых букв

2008 год также был годом, когда Intel объявила о том, что они работают над значительным апгрейдом своей системы SIMD, и в 2011 году выкатила линейку процессоров Sandy Bridge с поддержкой набора инструкций AVX (Advanced Vector Extensions, «продвинутые векторные расширения»).

Всё удвоилось: вдвое больше векторных регистров и вдвое больше их размер.

Шестнадцать 256-битных регистров вмещают только восемь 32-битных или четыре 64-битных вещественных числа, поэтому в плане форматов данных, этот набор инструкций более ограничен в сравнении с SSE, но ведь и SSE никто не отменял. К тому времени программная поддержка векторных операций для CPU была уже хорошо отлажена, начиная с фундаментального мира компиляторов, заканчивая сложными приложениями.

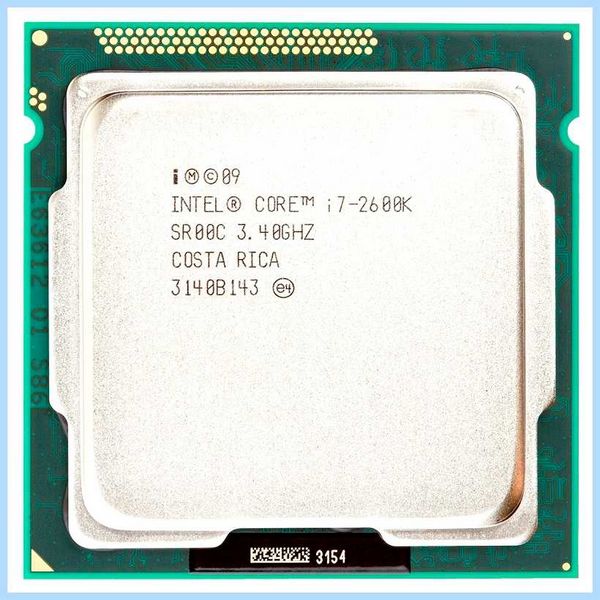

И не даром: Core i7-2600K (или подобный ему), работающий на частоте 3,8ГГц, потенциально может выдавать более 230 GFLOPS (миллиардов операций с плавающей точкой за секунду) при выполнении инструкций AVX – неплохо для дополнения, относительно немного места занимающего на кристалле процессора.

Или могло бы быть неплохо, если б он действительно работал на частоте 3,8ГГц. Частично проблема AVX заключалась в том, что нагрузка на чип получалась настолько высокой, что Intel пришлось заставить процессор автоматически снижать тактовую частоту в этом режиме примерно на 20%, чтобы уменьшить энергопотребление и не допустить перегрева. К сожалению, такова цена за выполнение любой работы SIMD в современном процессоре.

Очередное усовершенствование, предлагаемое в AVX – это возможность работать одновременно с тремя значениями. Во всех версиях SSE операции выполнялись между двумя значениями, после этого результат заменял одно из них в регистре. При выполнении инструкций SIMD AVX не трогает исходные значения, сохраняя результирующее значение в отдельный регистр.

КАК УЗНАТЬ КАКИЕ ИНСТРУКЦИИ ПОДДЕРЖИВАЕТ ТВОЙ ПРОЦЕССОР ?(ПОДДЕРЖКА ИНСТРУКЦИЙ SSE 4.1/4.2)

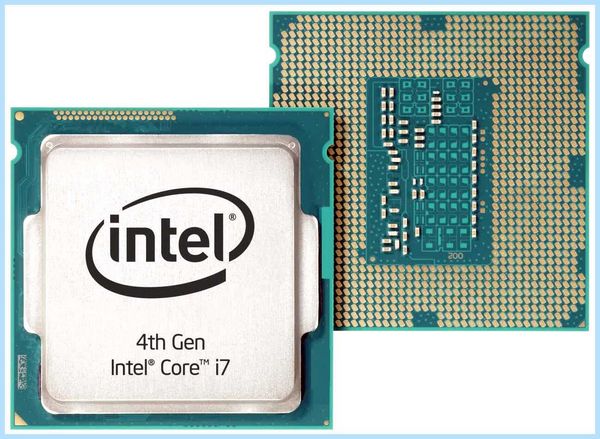

AVX2 был выпущен вместе с архитектурой Haswell для процессоров Core 4-го поколения в 2013 году, и представлял собой довольно значительный апгрейд, благодаря добавлению нового расширения: FMA (Fused Multiply-Add, «умножение-сложение с однократным округлением»).

Эта независимая функция в составе AVX2 была крайне востребована для приложений, работающих с векторной и матричной математикой, поскольку давала возможность выполнять две операции при помощи одной инструкции. Функция поддерживала и скалярные операции также.

Проблема оказалась в том, что FMA от Intel отличался от аналогичного расширения AMD настолько, что они были совершенно несовместимы. Причина в том, что Intel FMA представляет собой систему с тремя операндами, другими словами работает с тремя отдельными значениями: два слагаемых и сумма, либо три слагаемых и сумма, замещающая одно из слагаемых.

У версии от AMD четыре операнда, поэтому она может вычислить 3 числа и записать ответ в отдельный регистр, не трогая исходные значения. Математически FMA4 лучше, чем FMA3, но его реализация немного сложнее, как исходя из убеждений программирования, так и исходя из убеждений интеграции функции в процессор.

AVX-512: а не многовато-ли?

AVX2 ещё только начал появляться на рынке процессоров, а Intel уже плела маниакальные планы относительно его преемника, AVX-512, и общий настрой среди разработчиков был такой: «больше регистров богу регистров!». Мало того, что этих самых регистров снова вдвое больше, и они снова вдвое увеличились в размере, так ещё и появился стек новых инструкций и поддержка устаревших.

Первой партией чипов, на которых поднялся в воздух набор функций AVX-512, стала серия Xeon Phi 7200 – второе поколение громоздких и очень многоядерных процессоров Intel, ориентированных на рынок суперкомпьютеров.

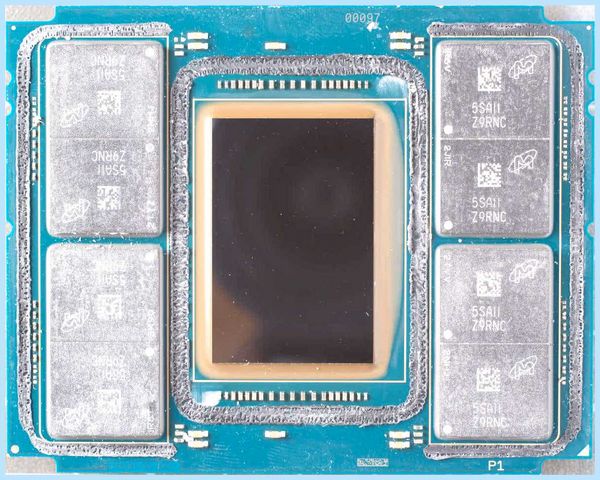

72-ядерный 288-потоковый Knights Landing Xeon Phi.

В отличие от всех предыдущих реализаций, новый набор векторных инструкций состоял из 19-и компонентов: базового – AVX-512F, – необходимого для обеспечения совместимости, и множества весьма специфических. Эти дополнительные наборы охватывают такие области операций, как обратная математика, целочисленные FMA и алгоритмы свёрточной (конволюционной) нейронной сети (CNN-алгоритмы).

Первоначально AVX-512 был только прерогативой крупнейших чипов Intel, созданных для рабочих станций и серверов, но теперь их недавние архитектуры Ice Lake и Tiger Lake также поддерживают его. Да, не удивляйтесь: вы можете купить легкий ноутбук с процессором, имеющим 512-битные векторные блоки.

Это может показаться круто. А может и не показаться – зависимо от вашей точки зрения. Регистры на кристалле CPU обычно группируются в так называемом регистровом файле, как видно на макрофото ниже.

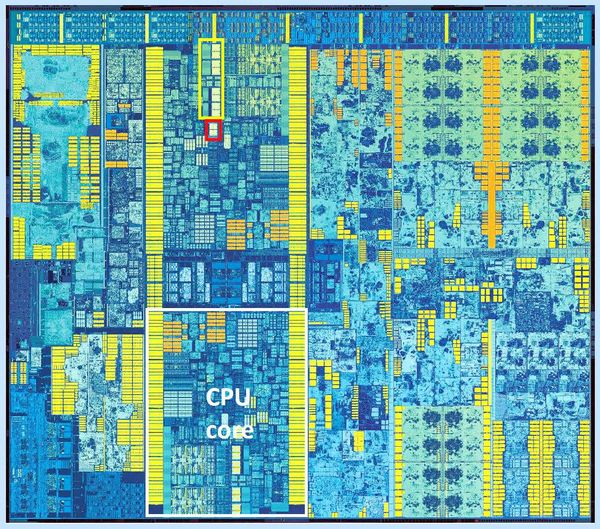

2-ядерный Intel Skylake

Желтым прямоугольником выделен файл векторных регистров, красный прямоугольник – это наиболее вероятное расположение файла целочисленного регистра. Направьте внимание, насколько файл векторного регистра больше integer-регистра. В Skylake используются 256-битные регистры AVX2, следовательно аналогичный векторный регистровый файл AVX-512 занял бы на таком же кристалле вчетверо больше места: вдвое больше, так как вдвое больше их размер, и ещё вдвое – так как самих регистров вдвое больше.

А очень-ли нужно такое количество векторных регистров маленькому чипу, который должен быть максимально мобильным? Хоть речь и не о лишних килограммах в ноутбуке, а лишь о небольшой части площади ядра процессора, каждый квадратный миллиметр имеет значение, когда идет речь о миниатюризации мобильных устройств и наиболее эффективном использовании доступного пространства в них.

И учитывая, что использование AVX в любом виде приводит к автоматическому уменьшению тактовой частоты, использование AVX-512 на таких платформах вероятнее всего приведет к ещё более сомнительным издержкам по сравнению с любым из своих предшественников, поскольку при работе он потребляет еще более энергии.

И проблема AVX-512 не только лишь в применении к небольшим мобильным процессорам. Разработчикам, пишущим код для работы на рабочих станциях и серверах, и для которых увеличение возможностей векторных расширений действительно важный вопрос, потребуется создавать несколько версий кода. Это связано с тем, что не все процессоры с AVX-512 работают с одинаковым набором команд.

Например, набор IFMA (Integer Fused Multiply Add, «целочисленное умножение-сложение с однократным округлением») доступен лишь на процессорах Cannon, Ice и Tiger Lake. В то время как процессоры на архитектуре Cooper и Cascade Lake его не поддерживают, несмотря на то, что они относятся к сегменту процессоров для серверов и рабочих станций.

Необходимо отметить, что AMD не предлагает поддержку AVX-512, и не собирается. По их мнению, обработка массивных векторных вычислений – это прерогатива GPU. С AMD полностью солидарна Nvidia, и обе компании уже выпустили продукты специально для таких нужд.

И дальше что?

Много годов назад процессор с возможностью обработки векторной математики ознаменовал собой эпохальный прорыв. Современные процессоры обладают огромными возможностями, предлагая множество наборов инструкций для обработки целочисленных операций и операций с плавающей запятой для скалярных, векторных и матричных данных.

Что касается последних двух типов данных, то CPU теперь напрямую конкурируют с GPU: ведь мир 3D-графики – это как раз всё, что связано с SIMD, векторами, плавающими точками и т.д. И производители GPU не спали – разработка графических адаптеров велась стремительными темпами. Сначала 2010-х годов купить видеокарту, процессор которой способен выполнять почти 800 миллиардов инструкций SIMD за секунду, вы уже могли менее чем за 500 долларов.

Это больше, чем то, на что сейчас способны лучшие из десктопных CPU. Но они и не созданы для рекордов в какой-то конкретной области – их задача обрабатывать очень обобщенный код, который зачастую не повторяется или легко распараллеливается. Поэтому, не стоит думать, что возможности SIMD столь жизненно-важны для CPU, скорее это полезное дополнение к его арсеналу.

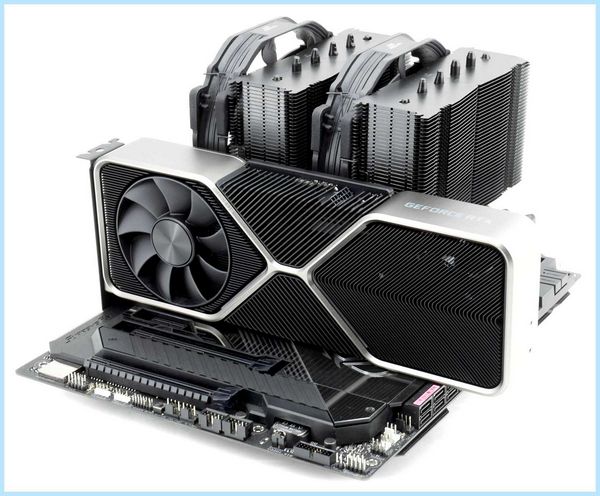

Вас интересует производительность SIMD в чистом виде? Ваш выбор – видеокарта, а не материнка!

Стремительное развитие графических процессоров недвусмысленно намекает, что для CPU нет нужды иметь чересчур большие векторные блоки, и практически наверняка вот поэтому AMD даже не пыталась разрабатывать своего собственного преемника для AVX2 (расширение, которое они используют в своих чипах с 2015 года). Давайте также не будем забывать, что процессоры следующего поколения могут больше походить на мобильные однокристальные (SoC, System-on-a-Chip), где под каждый тип задач выделена площадь на кристалле. Intel, в свою очередь, похоже, стремится внедрить AVX-512 в максимально большее количество продуктов.

Ждёт ли нас ещё и AVX-1024? Навряд ли, либо очень нескоро. Вероятнее всего, Intel займётся расширением AVX-512 при помощи дополнительных компонентов с инструкциями, чтобы повысить гибкость, а чистую SIMD-производительность переложит на плечи своей недавно разработанной линейки графических процессоров Xe.

Библиотеки SSE и AVX теперь являются неотъемлемой частью программного обеспечения: Adobe Photoshop требует, чтобы процессоры поддерживали как минимум SSE4.2; API машинного обучения TensorFlow требует поддержки AVX; Microsoft Teams может выполнять фоновые видеоэффекты, только если доступен AVX2.

Это говорит только об одном: несмотря на то, что в плане обработки SIMD графическим процессорам нет равных, этот функционал ещё долго будет в арсенале CPU. Так что будем ждать последнего поколения векторных расширений и надеюсь, реклама нас впечатлит.

Скажите плз что такое sse2, sse 3, ppf1, ppf2?и как унать че у меня стоит? заранее спс

MMX, SSE, SSE2, SSE3 . -это расширенные наборы инструкций. поддерживаемые процессорами. Но, чтобы их использовать, програмное обеспечение должно уметь их использовать.
Подробнее тут:
http://ru.wikipedia.org/wiki/SSE
http://ru.wikipedia.org/wiki/SSE2
http://ru.wikipedia.org/wiki/SSE3
http://ru.wikipedia.org/wiki/SSE4 .

Поддерживаемые Вашим компьютером наборы инструкций можете узнать, посмотрев спецификацию к утановленному в компьютере центральному порцессору.

Я полагаю, что Вы хотите установить себе на компьютер Apple Mac OS X 🙂
Наличие в названии образа диска SSE2, SSE3 означает, что в образе есть ядра для этой ОС, поддерживающие и умеющие работать с этими наборами инструкций.

PPF — это пакеты обновлений для Mac OS X. Наличие в имени дистрибутива этих выражений означает, что соответствующие пакеты обновлений встроены в этот дистрибутив.

Цитата: «ppf1 repaired the following: networking issues, removed natit and added titan, added automated permission repair commands.
ppf2 repaired a problem with the disk utility.»

Остальные ответы

SSE2 использует восемь 128-битных регистров (xmm0 до xmm7), включённых в архитектуру x86 с вводом расширения SSE, любой из которых трактуется как 2 последовательных значения с плавающей точкой двойной точности. SSE2 содержит в себе набор инструкций, который производит операции со скалярными и упакованными типами данных. Также SSE2 содержит инструкции для потоковой обработки целочисленных данных в тех же 128-битных xmm регистрах, что делает это расширение более предпочтительным для целочисленных вычислений, нежели использование набора инструкций MMX, появившегося гораздо раньше.

Преимущество в производительности достигается в этом случае, когда необходимо произвести одну и ту же последовательность действий над большим набором однотипных данных.

Материал из Википедии — свободной энциклопедии
Текущая версия (не проверялась)
Перейти к: навигация, поиск

SSE3 (PNI — Prescott New Instruction) — третья версия SIMD-расширения Intel, потомок SSE, SSE2 и MMX. Впервые представлено 2 февраля 2004 года в ядре Prescott процессора Pentium 4. В 2005 AMD предложила свою реализацию SSE3 для процессоров Athlon 64 (ядра Venice, San Diego и Newark).

Набор SSE3 содержит 13 инструкций: FISTTP (x87), MOVSLDUP (SSE), MOVSHDUP (SSE), MOVDDUP (SSE2), LDDQU (SSE/SSE2), ADDSUBPD (SSE), ADDSUBPD (SSE2), HADDPS (SSE), HSUBPS (SSE), HADDPD (SSE2), HSUBPD (SSE2), MONITOR (нет аналога в SSE3 для AMD), MWAIT (нет аналога в SSE3 для AMD).

А насчёт ppf1, ppf2 — это патчи корректирующие работу ОС.

SSE2 (англ. Streaming SIMD Extensions 2, потоковое SIMD-расширение процессора) — это SIMD (англ. Single Instruction, Multiple Data, Одна инструкция — множество данных) набор инструкций, разработанный Intel, и впервые представленный в процессорах серии Pentium 4.
SSE3 (PNI — Prescott New Instruction) — третья версия SIMD-расширения Intel, потомок SSE, SSE2 и MMX. Впервые представлено 2 февраля 2004 года в ядре Prescott процессора Pentium 4. В 2005 AMD предложила свою реализацию SSE3 для процессоров Athlon 64 (ядра Venice, San Diego и Newark).
ppf1, ppf2 — это фиксы для установки MacOS на PC. Например без фиксов образ не будет ставиться с ide привода, только с sata и т. д.

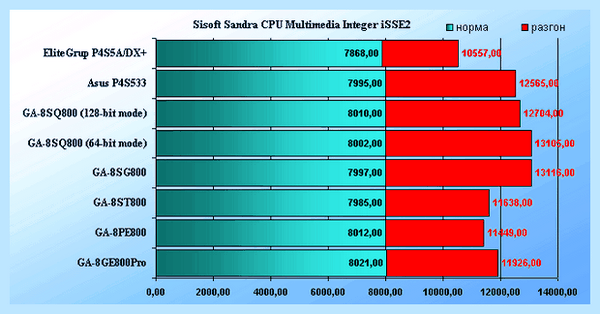

Что такое SSE2?

SSE2 (англ. Streaming SIMD Extensions 2, потоковое SIMD-расширение процессора) — это SIMD (англ. Single Instruction, Multiple Data, Одна инструкция — множество данных) набор инструкций, разработанный Intel, и впервые представленный в процессорах серии Pentium 4.

SSE2 использует восемь 128-битных регистров (xmm0 до xmm7), включённых в архитектуру x86 с вводом расширения SSE, любой из которых трактуется как 2 последовательных значения с плавающей точкой двойной точности. SSE2 содержит в себе набор инструкций, который производит операции со скалярными и упакованными типами данных. Также SSE2 содержит инструкции для потоковой обработки целочисленных данных в тех же 128-битных xmm регистрах, что делает это расширение более предпочтительным для целочисленных вычислений, нежели использование набора инструкций MMX, появившегося гораздо раньше.

Ваш процессор должен поддерживать этот набор команд .Если нет то фотошоп ругается походу.

Остальные ответы

Источник: http://ru.wikipedia.org/wiki/SSE2

Думаю твой процессор староват, это одна из инструкций процессора необходимая для работы Adobe Premier Pro CS3 поищи более старую версию программы.

Источник: МОЗГ

Sef’у респект. , всё точно.
самое существенное, что это расширенный набор инструкций ПРОЦЕССОРА, так что, если на вашем PC не запускается. , то только менять проц. , никак иначе не решается.
у Intel SSE2 начиная с Pentium4 в полном объёме, исли не ошибыюсь, у AMD начиная с Athlon64

SSE2 instructions – сокращение от Streaming SIMD Extensions 2. Появился исключительно в линейке процессоров Pentium 4. Технология SSE2 – это набор инструкций, которые содержат 144 команды, и они крайне необходимы для всех современных программ.

IA-32
Все процессоры AMD до Athlon 64 не поддерживают sse2
Pentium 1, 2, 3. Как сказано выше, поддержка появилась исключительно в 4.
Transmeta Crusoe
VIA C3
Все остальные уже имеют поддержку набора инструкций.

Так же, чтоб убедится, что поддержка присутствует, установите программу «CPU-Z». Чтоб с помощью программы понять, есть ли поддержка sse2, направьте внимание на графу «Instructions». В ней должны быть перечислены технологии, которые поддерживает ваш процессор.
