USB 3.0 кабель с двумя портами для передней панели корпуса ПК

Здрасти, почетаемые читатели. Решил я проапгрейдить корпус собственного ПК, сейчас у меня обзор USB 3.0 кабеля, который я приобрёл для фронтальной панели корпуса.

Под катом также маленькой DIY для обозреваемого кабеля, подробности далее…

Дело было вечерком, делать было нечего, посиживал за компом, лазил по вебу. На Алиэкспресс натолкнулся на этот кабель, корпус у меня старенький на нём только USB 2.0 порты, хотя на моей материнке находится USB 3.0 и 20-ти пиновый разъём для него. На тот момент были купоны — решил приобрести.
Посылка дошла за 10 дней — дорогая доставка себя оправдала.

Снутри посылки в полиэтиленовом пакете было это:

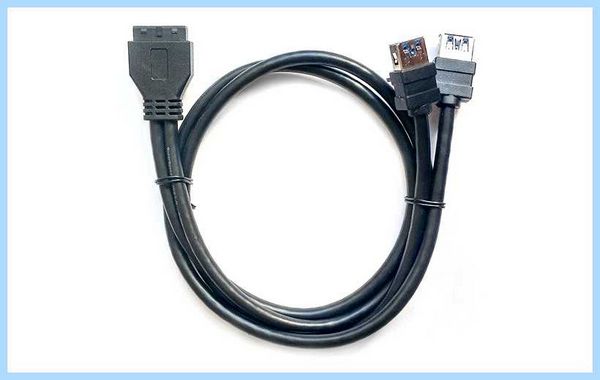

Я купил кабель длиной 60 см, длина соответствует заявленной, у торговца ещё есть длиной 30 и 80 см.

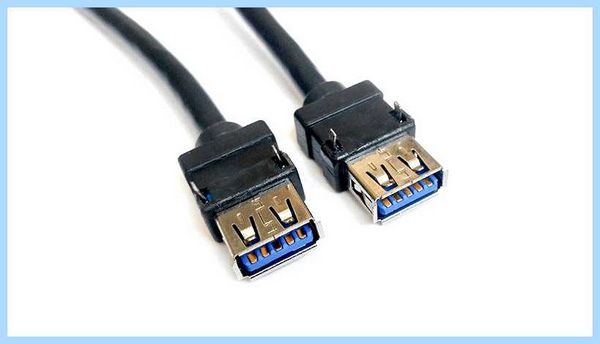

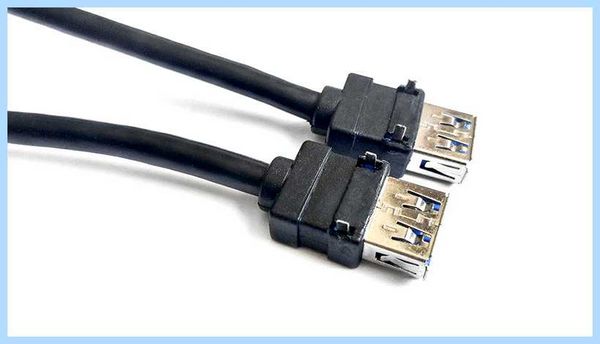

С 1-го конца кабеля два порта USB 3.0:

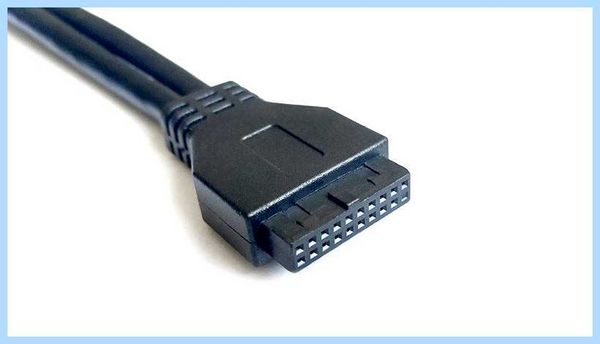

С другого конца 20-ти пиновый разъём для подключения к материнской плате:

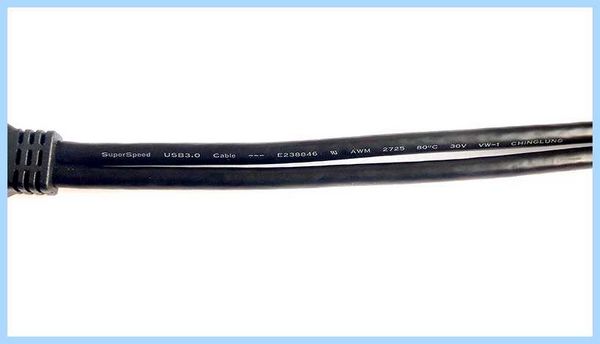

Надписи на самом кабеле:

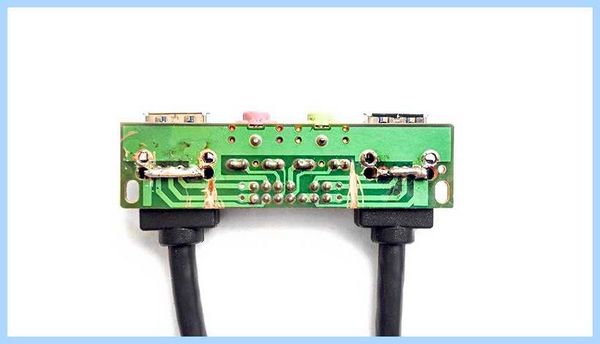

Нужно ставить кабель на своё место, вытащил плату с портами, выпаял старенькые разъёмы, поставил новые. Вот такая «красота» у меня вышла:
Пришлось просверлить малость поглубже новые отверстия для новых разъёмов, чтоб те не торчали из корпуса. Чтоб хоть как то держались разъёмы в плате припаял к ним два куска провода сечением 2,5 мм², и на всякий случай перерезал дорожки идущие к USB 2.0.

Поглядел на это всё мой внутренний перфекционист — не так не пойдёт, нужно переделывать.

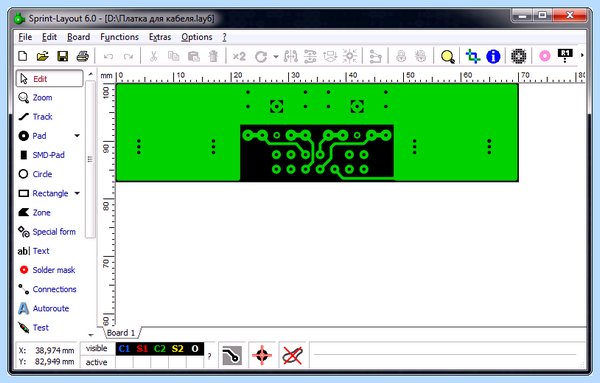

Нарисовал новейшую плату для разъёмов фронтальной панели:

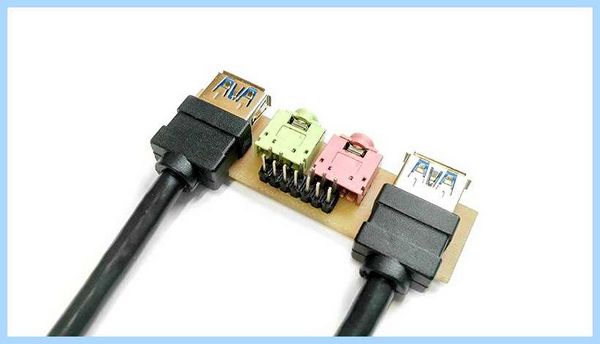

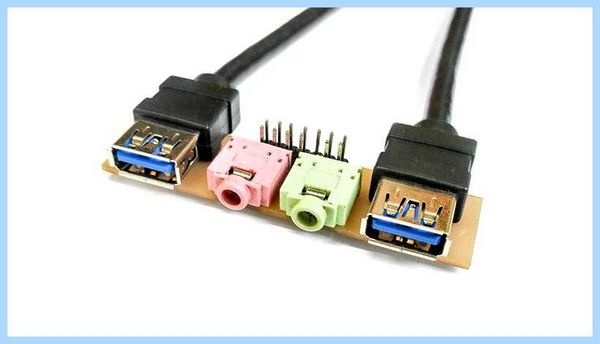

Вытравил, спаял, вышло так:

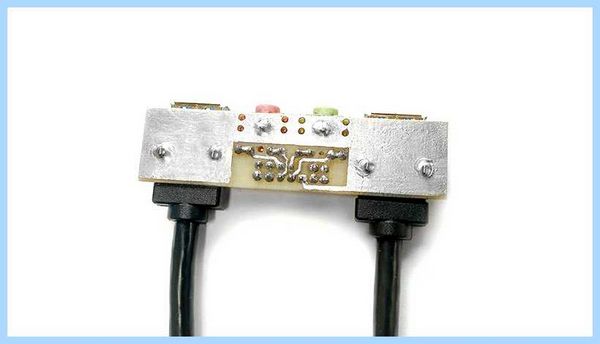

С оборотной стороны:

В отличии от старенькой, новенькая плата изготовлена из текстолита, вышла довольно жесткая, разъёмы посиживают прочно, ничего не шатается.

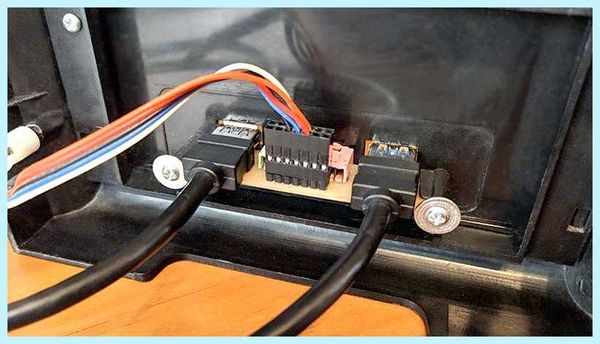

Устанавливаем в переднюю панель корпуса:
Провода от USB 2.0 на гребенке убрал, остались лишь на наушники и микрофон.

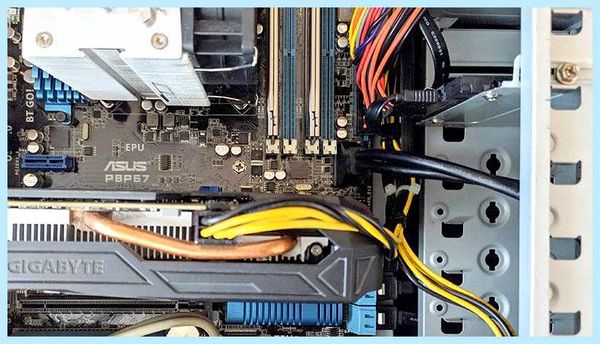

Подключаем к материнской плате:
У меня длина кабеля 60 см, но хватило бы и 30 см.

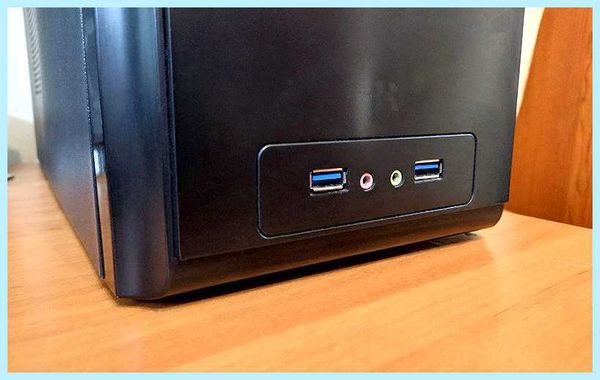

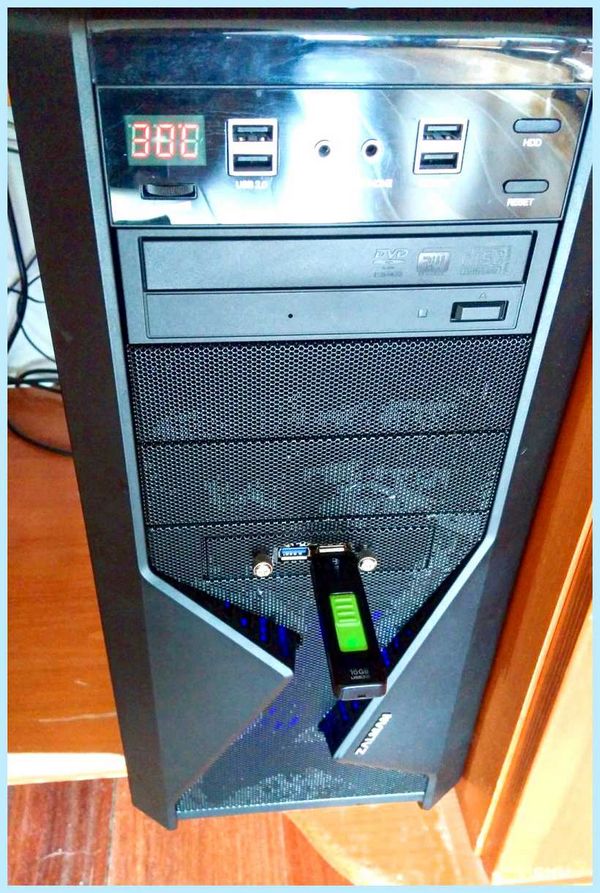

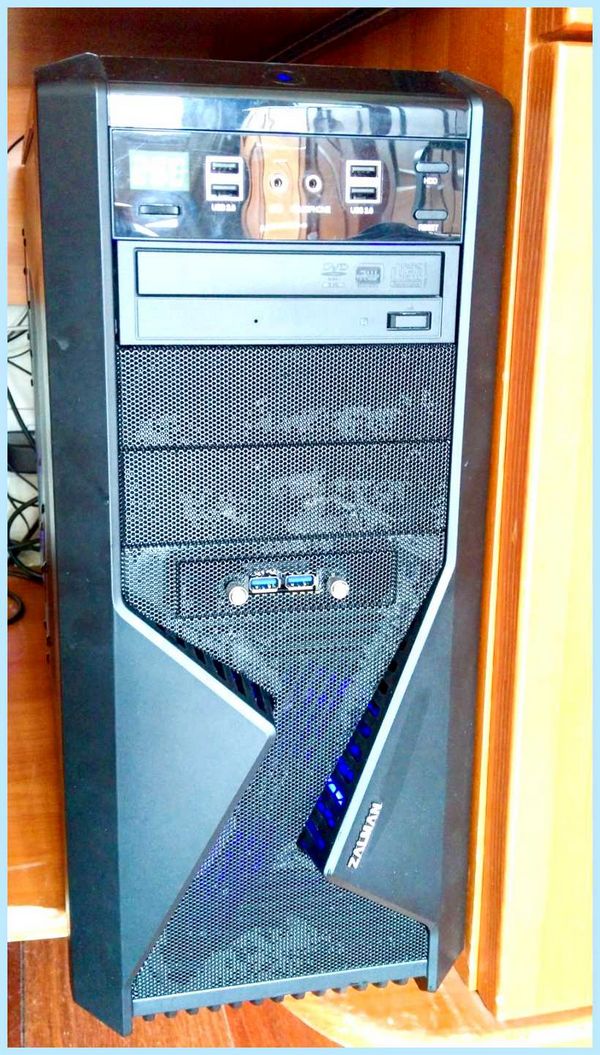

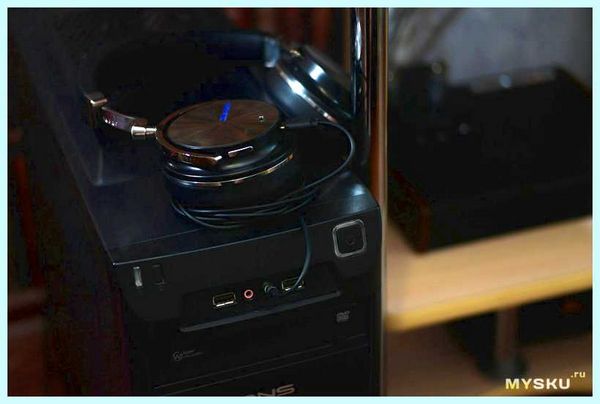

Вид снаружи корпуса:

Сейчас когда подключаю наружный SSD накопитель, не нужно лазить под стол, скорость с портами сзади на материнке однообразная.

Вот таковой вышел принужденный DIY для USB 3.0 кабеля. Всем спасибо за внимание, успешных покупок, и будьте здоровы.

Планирую приобрести +26 Добавить в избранное Обзор приглянулся +50 +86

15 мая 2020, 14:10
создатель: vitgo
просмотры: 14542

Планка USB/Audio на переднюю панель ПК. Собираем из 2-х одну

Хорошего времени суток! Сейчас будет маленькой обзор на плату фронтальной панели USB / Audio для домашнего ПК, а так же ремонт старенькой платы при помощи новейшей.

Началось все с того, что я люблю играть в различного рода игрушки на ПК. Съемная квартира же маленьких размеров и потому играть при помощи напольных колонок мешало остальным живущим. И потому что выход из ситуации при помощи беспроводных наушников отсекался на корню (отставание звука, все дела), то я подключал Audio провод к передней панели ПК. Играл я так довольно долго, пока кошка в очередной раз не уснула на системном блоке и не упала во сне, зацепившись когтями за провод и вырвала его с корнем…

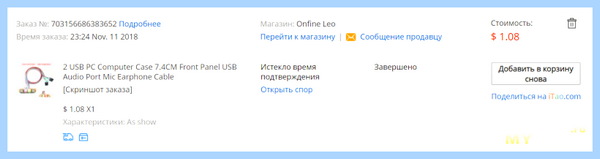

Далее было решено найти на алиэкспресс аналогичную панель в сборе и заменить старую на новую. Нашел максимально похожую и заказал. Приехало немного не то, далее пришлось собирать из двух деталей одну.

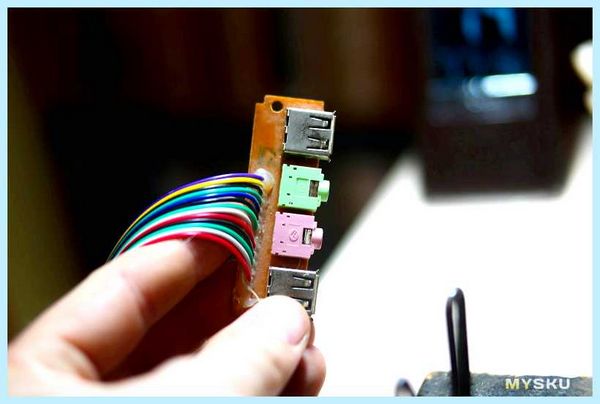

Собственно корень зла и проблема, с которой я столкнулся. И если верить отзывам, то не один я…

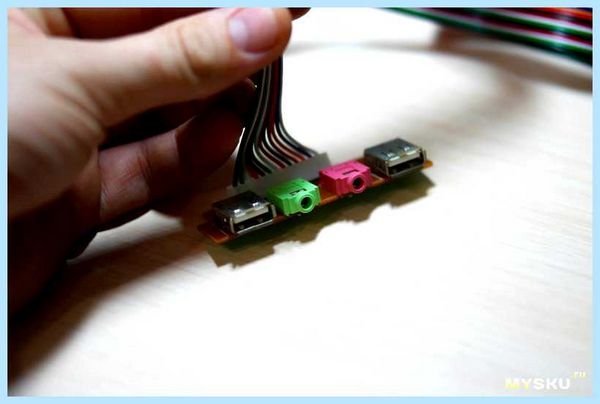

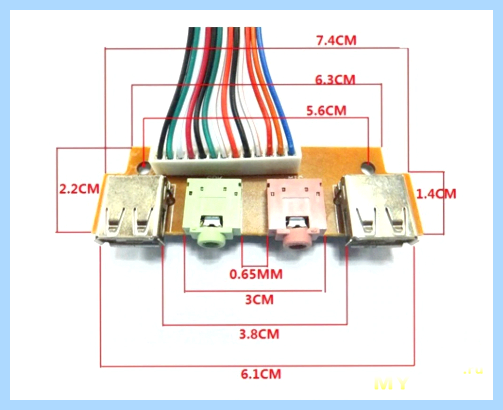

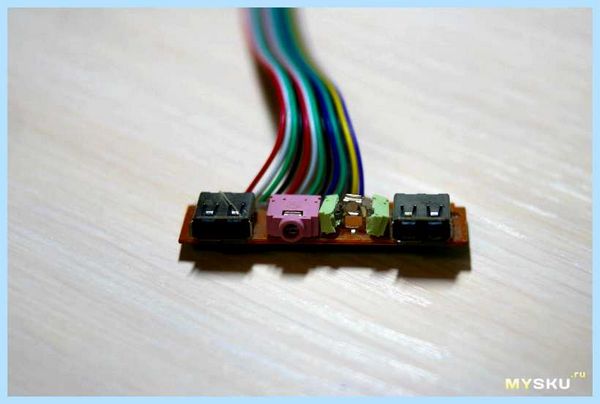

Размеры новой панели — 74мм ширина, длина провода — 650мм.

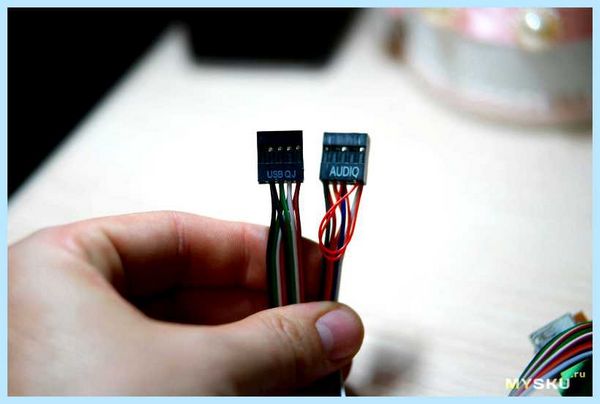

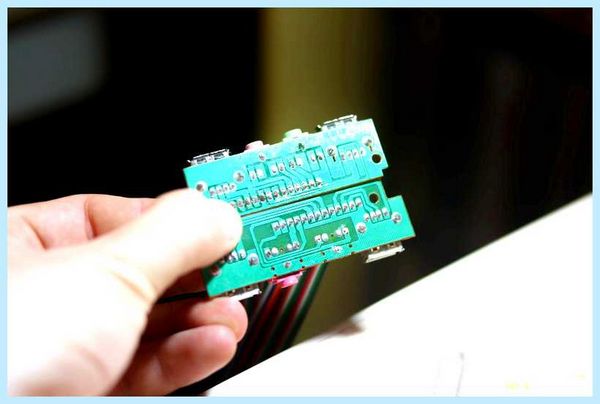

Так же новая панель отличается от старой к тому же другой цветовой гаммой проводов, а так же прокладкой дорожек. Благо хоть разъемы на материнскую плату совпадают. Так же разъемы USB не вызывают какого-то доверия, сделаны хлипко.

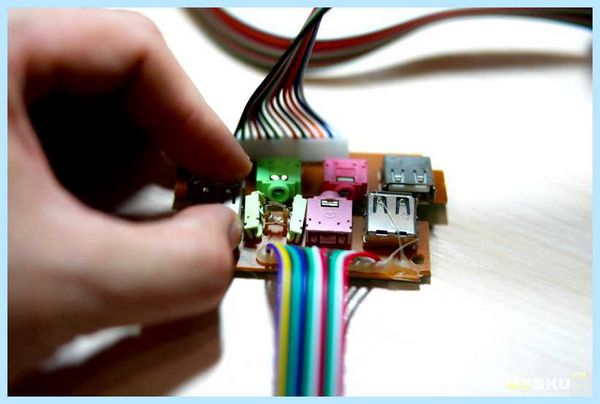

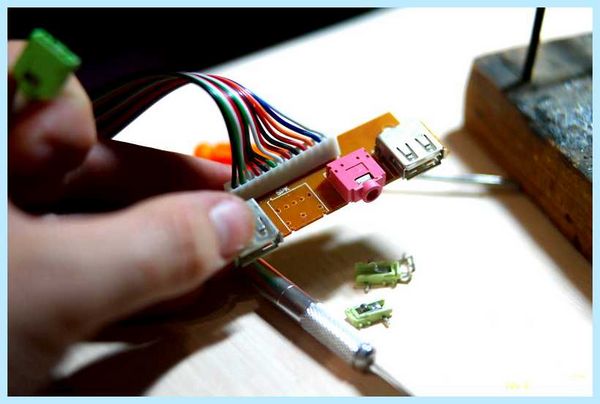

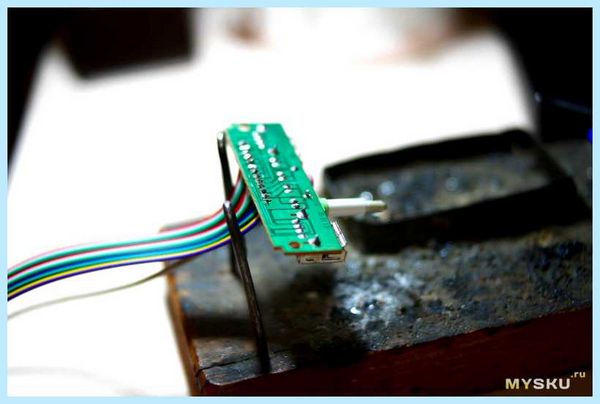

Что было решено сделать? Правильно, использовать целый зеленый аудиоразъем для ремонта поломанного. Для этого берем советский паяльник и выпаиваем элемент.

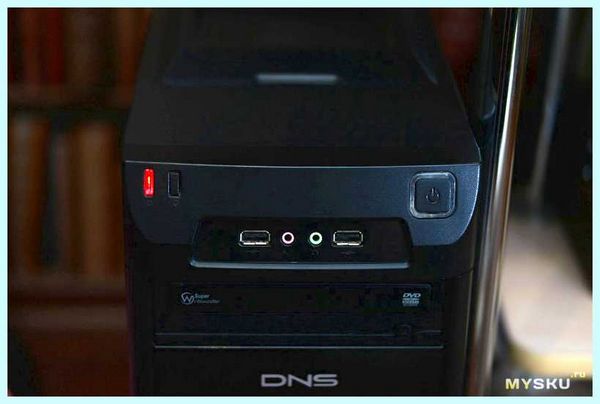

Далее припаиваем его на родную плату к моему ПК (системный блок от ДНС).

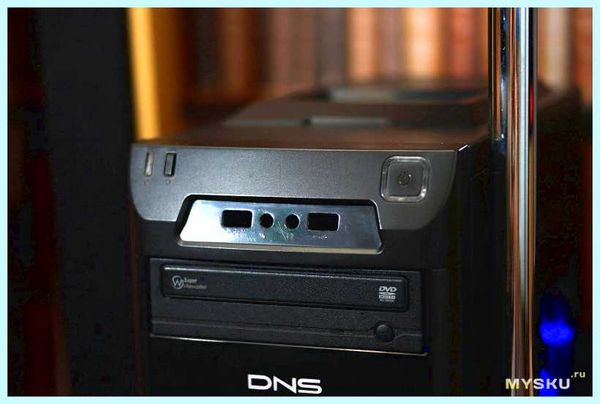

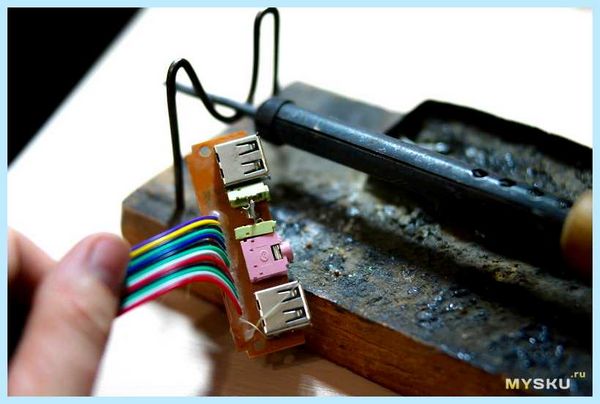

Пациент без разъемов:

Разбираем в очередной раз корпус, что бы добраться до передней панели и устанавливаем панель на свое законное место.

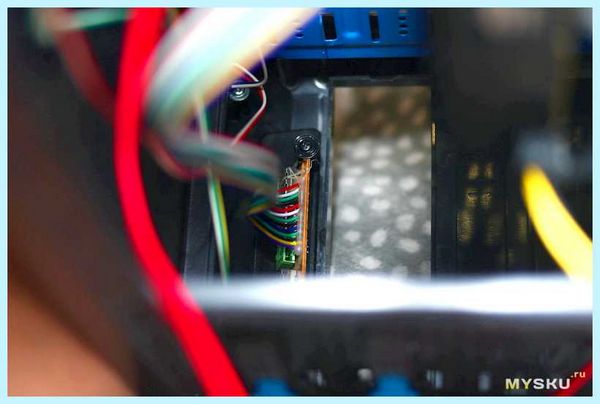

Пациент после трепанации:

После подключения панели включаем систему и проверяем работоспособность звукового выхода. Проблем не обнаружено, а значит можно продолжать играть в игрушки ночами. Кстати, данный разъем исправно работает с конца декабря. А что сказать по самой плате? Плата не шибко качественная, пайка нормальная, аудиовыходы нормальные, коррозии нет.

А на этом у меня все, всем спасибо за просмотр!

В конце хотелось бы спросить по конфигурации ПК. Хотелось бы обновить свой финик (FX-8350). А потому что под данный камень уже мать морально устарела (сокет AM3+ вместе с DDR3), то хотелось бы совета. Что будет оптимальнее, производительнее и дешевле — райзен или ай какой нибудь камень?! В общем, с чего начать то?:)
Мой ПК:
AMD FX-8350 4Ghz
DDR3 16GB Samsung
ASUS 1070 8GB
550W БП (уже едет на 800W)
SSD 120Gb Sandisk
HDD 2Tb Red WD

Планирую купить +9 Добавить в избранное Обзор понравился +30 +40

22 мая 2019, 20:27
автор: Sbazarov91
просмотры: 28125

USB 3.0 на переднюю панель — вторая жизнь старого компа

Добрый день, муськовчане!

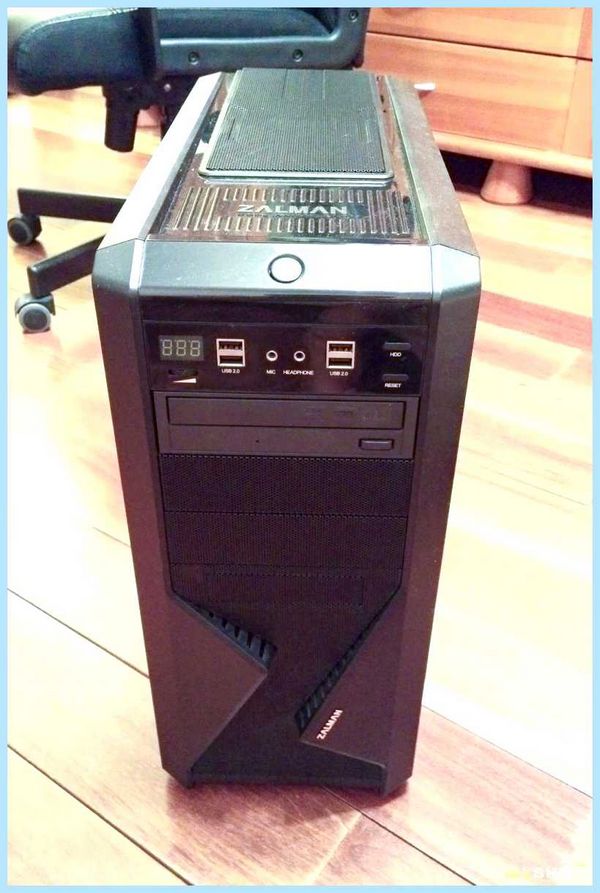

Продолжая эксперименты и попытки вдохнуть вторую жизнь в старый комп, решил обзавестись наконец портами USB 3.0 на передней панели. Материнская плата моего старичка-компьютера конечно не поддерживает USB 3.0 ни в одном виде. Оставалось воспользоваться плодами деятельности наших китайских друзей. Что для этого было куплено, как установлено, и что получилось в конечном итоге по скорости — читайте под катом.

Похожий адаптер не так давно и вполне подробно уже обозревался на муське, поэтому отдельно на нем останавливаться не буду. Добавлю лишь ссылку на скачивание драйвера для этого и подобных ему адаптеров, для тех у кого нет CD-ROM или просто лень его задействовать: СКАЧАТЬ ДРАЙВЕР.

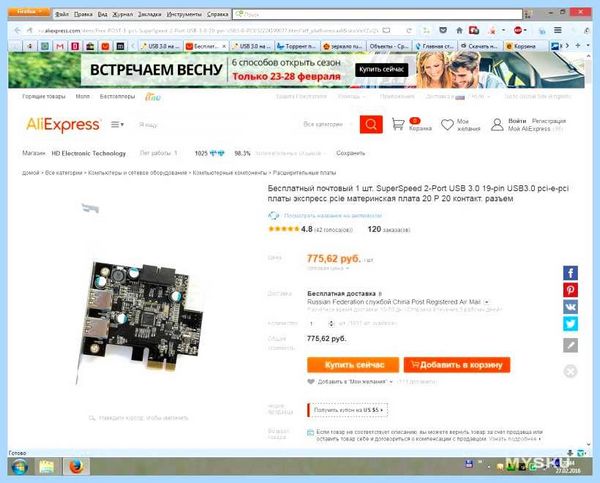

Итак, был приобретен сам адаптер за $9.90
Был приобретен кабель на два порта USB 3.0 для передней панели за $4.31
Сейчас эти кабели у продавца закончились, и по такой цене ничего похожего найти беглым поиском не удалось. Похожий лот у другого продавца стоит уже существенно дороже — $7.8

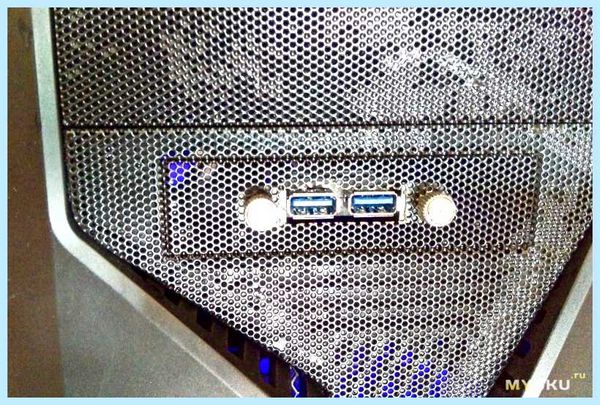

Кроме того, уже в процессе написания этого обзора, дозаказал 2-ух портовый переходник USB 3.0 в отсек для флоппи-дисковода за $5.60, может быть получится поэстетичнее чем сейчас.

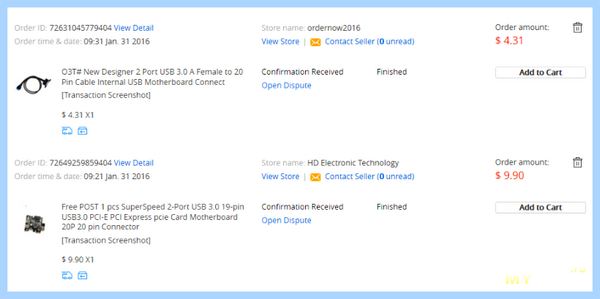

Скрин оплаты

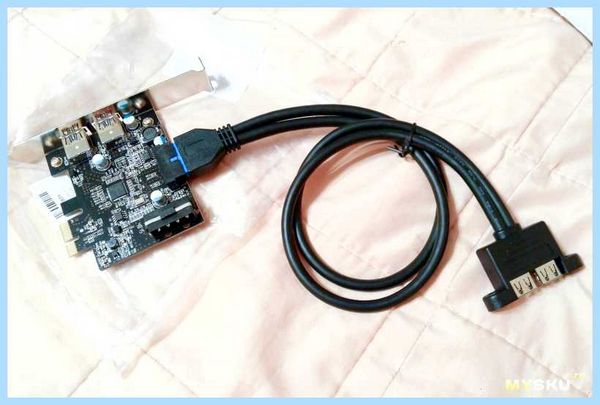

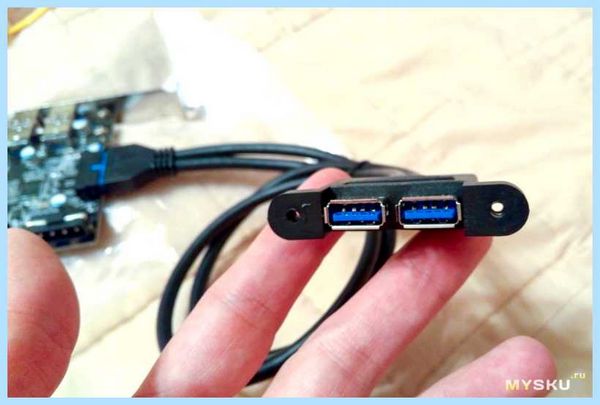

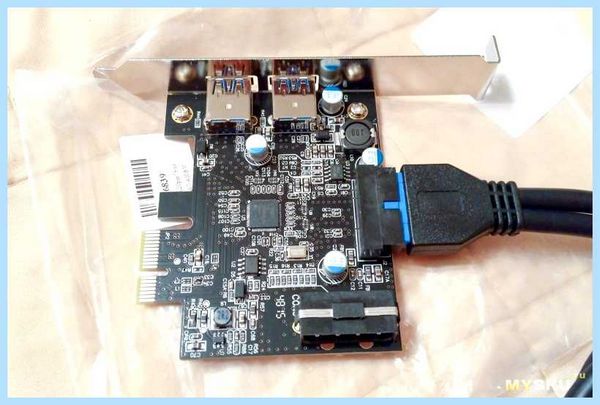

Пришло все это добро в месяц в Москву. Фото продуктов уже в сборе (очень тугой разъем 20 пин, вставил, и обратно уже побоялся вынимать):

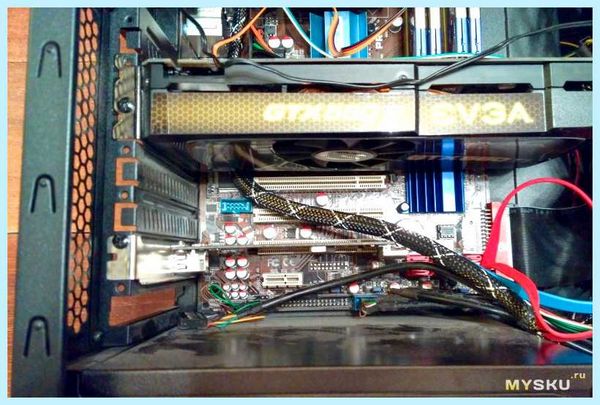

Далее процесс установки всего этого добра в корпус. Длины кабеля хватило только до середины передней панели, хотел изначально сделать порты сверху для удобства, но дотянул только до флоппи. Там и решил резать отверстие. С помощью дремеля было проделано прямоугольное отверстие и две дырки под крепежные винтики. К сожалению, продавец не положил сами винтики (именно винтики, а не саморезы, внутри резины запаяны металлические гайки), и пришлось искать по закромам. Найти пока удалось только большие металлические барашки, как на фото. С течением времени сменю их на аккуратные черные винтики.

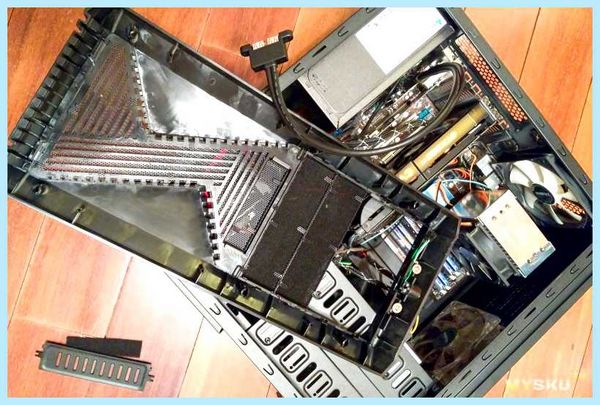

Фото процесса установки для интересующихся — под спойлером:

Ну и под конец самое главное — результаты тестирования по скорости передачи. Для тестирования использовалась программа CrystalDiskMark 3.0.3 x64. Сначала было сделано сравнение скоростей между задними портами адаптера и портами USB 3.0 на передней панели, с целью проверить качество кабеля-удлинителя. Разницы по скорости практически не было, на уровне погрешности.

Далее тесты скорости одних и тех же устройств, вставленных сначала в порт USB 2.0, а затем в новые USB 3.0 на передней панели.

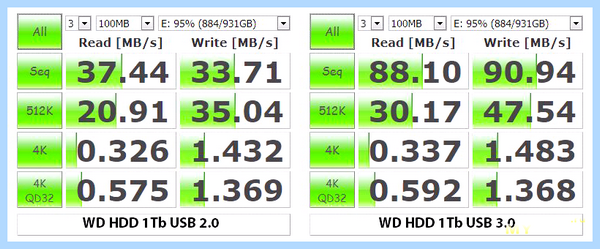

Внешний HDD WD MyPassport Ultra объемом 1Tb (слева — через порт USB 2.0, справа — USB 3.0):

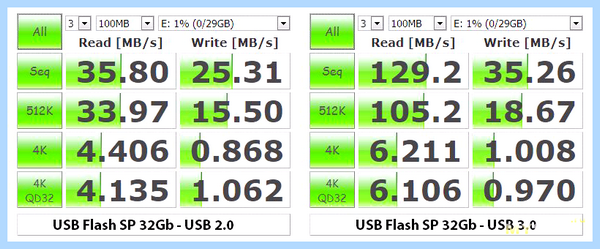

Флешка Silicon Power USB 3.0 объемом 32Gb (слева — через порт USB 2.0, справа — USB 3.0):

Видите ли — разница по скорости в отдельных тестах более чем в 3 раза. Разница по записи на внешний диск — также практически втрое. При цене «набора» в районе 15 баксов — я вполне доволен результатом. Старичок еще поработает. =)

По традиции — за неимением котэ — другой страшный зверь

Планирую купить +36 Добавить в избранное Обзор понравился +30 +61

27 февраля 2016, 14:31
автор: Kirux0
просмотры: 30169

Комментарии ( 59 )

forist
27 февраля 2016, 14:35

тоже задумался воткнуть в свой комп
спасибо!

siltdotstrider
27 февраля 2016, 14:38

Расстояние между USB слишком маленькое

Kirux0
27 февраля 2016, 14:41

Действительно, две флешки с трудом помещаются. Но лично я в 99% случаев использую один порт, записать мультики дочке или фильм себе. Для меня это не важно. К тому же при одновременном подключении более чем одного устройства скорость начнет падать, не будет хватать производительности PCI-E.

sir0ta
27 февраля 2016, 15:34

А если скопировать с внешнего диска на флешку?

Buzzard
27 февраля 2016, 15:35

Действительно, две флешки с трудом помещаются.

Я для этого себе хаб купил. Через задние разъемы подключу и выведу на десктоп. Нагибаться не нужно, все под рукой.

sancho1971
27 февраля 2016, 17:36

да нормальное расстояние, в ноутах такое же и никто не жалуется

jh7
27 февраля 2016, 19:26

а кому жаловаться?
например вот тут www.opennet.ru/opennews/art.shtml?num=43869 пишут как парень обошел привязку батареии в своем ноутбуке. новотсти с предустановленным дырявым по уже никого не удивляют. и никто не жалуется. потребляем что дают

Serg32
27 февраля 2016, 22:07

Слишком много телодвижений совершил парень, было бы проще перепаковать банки в родной батарее.

siltdotstrider
27 февраля 2016, 19:35

в моем ноуте такого нет, остальные меня не интересуют )

sir0ta
28 февраля 2016, 07:51

Я жалуюсь. У меня немного больше, но например у меня только 2 порта, 1 2.0, а второй 3.0 Вот в 2.0 свисток от мышки вставлен, и он целый, а 3.0 раздолбанный и бывает отваливаются устройства (

Кабель USB 3.0 Для Системного Блока На Переднюю Панель — Обзор AliExpress !!!

lolipop
27 февраля 2016, 14:46

нажимаю на спойлер, а там z9, как у меня под столом, удивился. правда, у меня без родного регулятора оборотов вентиляторов 🙁

Сам адаптер не так давно и вполне подробно уже обозревался на муське,

ссылка ведет на какой-то совсем другой адаптер.

Kirux0
27 февраля 2016, 14:50

Там похожий адаптер на том же чипе, и с питанием molex вместо стандартного 4 пинового. Суть одна.

ErichMariaRemarq
29 февраля 2016, 17:44

Ага, у меня ещё и флешка такая же)

Neos
27 февраля 2016, 14:48

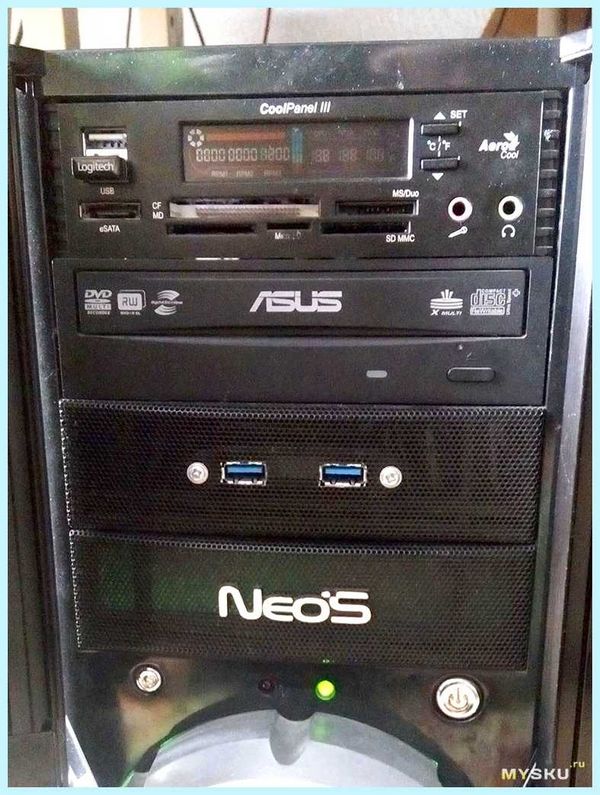

Почти как у меня =) Лишь на материнке уже был разъем USB 3.0, а гнезда снял с задней планки.

lyohacx75
27 февраля 2016, 14:53

fp777
27 февраля 2016, 15:37

Так это просто переходник. USB 3.0 он из 2.0 не сделает.

magtol
27 февраля 2016, 14:55

Вторая жизнь старому компу слишком громко сказано! Одним скоростным юсб там не обойтись. Сам обзор норм. но 1100 не каждый заплатит, я брал другую модификацию за 400р.

Kirux0
27 февраля 2016, 14:57

Почему же одним юсб. В самом начале поста ссылка на смену проца на ксеон, к нему докупил 8 гигов самой быстрой оперативы из ДДР2. Холодный и бесшумный корпус, бодрый SSD с системой. Старичок еще потрудится. =)

magtol
27 февраля 2016, 15:10

ааааа, ясно, дык этож из серии «вторая жизнь» получается :))))))

Kirux0
27 февраля 2016, 15:15

bm_s
27 февраля 2016, 15:33

Пора бы уже «старичка-компьютера» к прочим старичкам, а не заниматься самолечением…

sir0ta
27 февраля 2016, 15:51

А вы ценник видели на новое? Я не приверженец скажем купить сейчас 775 сокет пусть и на DDR3, да что уж говорить. Я не взял бы даже тот же хасвел уже. Ну и не брал бы DDR3. Моему компу уже… 3,5 года. Брал по потребностям (нужны были честные потоки и большая частота) 3570k, DDR3 2000MHz (сразу поскупился взял пачку 2*2, ценник был в районе 5000 за пачку, а потом через месяц цена упала до 2500, а 2*4 в районе 5000 и свою продать не смог… пришлось 2*2 добрать и все), ssd на 120 гигов (взял сразу на 60, но потом успешно продал) и мамку которая могла все на тот момент asus z77 delux. Вот ему уже 3,5 года. Аптайма у него где-то 2,5 года (не постоянного конечно но все таки). И знаете менять я его не собираюсь. Видеокарты временами по случаю. Памяти конечно зажопил… было надо все же поднапрячься и взять 4*8, сейчас малова-то в некоторых играх и приходится включать swap. Но это единственный косяк. У меня есть 2 usb3.0 на передней панели, у меня на задней панеле кажется 6 их. И еще 4 2.0. Все полвоина из портов умеет зарядку (1А), 8 sata кажется, и помоему все sata3, ну и остальные фишки. Да это стоило дорого, но оно работает, не просит жрать или апгрейда. Бывает даже базы волочу на нем вместо сервера когда вломак ждать пока база зальется в облако и из него на сервер и прочее и прочее. А знакомый тогда поскупился. Взял тоже ивибридж, но проц попроще, мамку дешевле, память простую, блокешник пройстой. да я отдал что-то в районе 40тысяч, ему апгрейд обошелся в 20 (он не покупал ssd и память я ему подогнал на халяву, а так же у него был корпус и видяшка). И вот с месяц назад он осознал что ему требуется новый компьютер… у него всего 2 сата3 порта, у него usb3.0 лишь на задней панеле, у него всего 2 слота под память и выше 16 гигов ему не прыгнуть. ну и блок питания уже 2 раза поменлся. И кондеры на мамке перепаивали. и сейчас он мне свое барахло предлагает за 5 тысяч рублей (i3 8G памяти), и собрался брать новый комп… но он опять купит фекал за 30 тысяч рублей и через 2 года опять будет от него плеваться. А я еще годик подожку когда ddr3 упадет в цене, возьму 4*8 2ГГц комплект и буду дальше радоваться жизни… Ведь у меня без использвоания префикса K в процессоре при XMS каком-то профиле в нагрузке 3,4ГГц частота. Так и тут — человеку хватает. У него есть загрузка со старта 20-30 секунд, у него хром запускается 2 секунды после щелчка… что ему еще надо для счастья?

bm_s
27 февраля 2016, 17:07

Вы знаете что такое «зануда»?

sir0ta
27 февраля 2016, 18:28

И чем все-таки я зануда?

bm_s
27 февраля 2016, 18:35

Знаете, спросишь, бывает, «какдела», а он тебе всю свою жизнь вывернет в подробностях…

bm_s
27 февраля 2016, 18:33

Kraus
27 февраля 2016, 17:54

775 руб… где там 1100?

magtol
27 февраля 2016, 18:30

14,2$ это сколько в рублях? 1066.28р. или вы по какому курсу смотрите? прошлогоднему?

Kraus
27 февраля 2016, 18:47

я не по курсу, я в рублях смотрю по ссылке которую автор дал
Это у вас курс и доллары.
можно ведь на переднюю панель и не выводить…

RAT
27 февраля 2016, 19:02

Автор, вероятно, покупал за 14.2.
Сейчас стОит US $9.90

Kirux0
27 февраля 2016, 19:34

Нет, автор указал сумму адаптера и кабеля на 2 порта для передней панели. Отдельные цены прямо указаны в самом посте.

RAT
29 февраля 2016, 12:38

Обзор не читай, коменты сразу читай и пиши свой умный.
Разве не все так делают? )

klykoff
27 февраля 2016, 14:57

Напишите свой ВК, скину группу единомышленников по моддингу. У вас пока маленькие функциональные моды, но все еще впереди 😉
