Добавляем в старенький компьютер 2 порта USB 3.0 + 19 пиновый слот расширения за 430 рублей.
Обзор + Тест PCI-E — USB 3.0 Плата. Полезный дивайс из Китая.
РАСШИРЕНИЕ USB 3.0 ДЛЯ СТАРОГО ПК. УДЛИНИТЕЛЬ VENTION. КАРТРИДЕР UGREEN.
USB3.0 PCI-E карта или снова об UASP с результатами тестов

Минусы: судя по отзывам, торговец — один из числа тех бесстрашных юношей, который посылает хрупкий продукт без какой-нибудь защиты, просто в пакете; молекс-разъем глядит в сторону крыши системного блока, не многим корпусам это подойдет (в мой залез расслабленно, но провода питания все равно не вышло благопристойно уложить); нет крепежного винта в комплекте, а он нужен непременно, по другому плата болтается.

Добавляем в старенький компьютер 2 порта USB 3.0 + 19 пиновый слот расширения за 430 рублей.

Для этого нам пригодится хотя бы один свободный разъем PCI-E, разъем питания 4х контактный molex(не sata) и обозреваемая плата. Подключение занимает пару минут и совладать сумеет каждый.

Снимаем боковую крышку системного блока

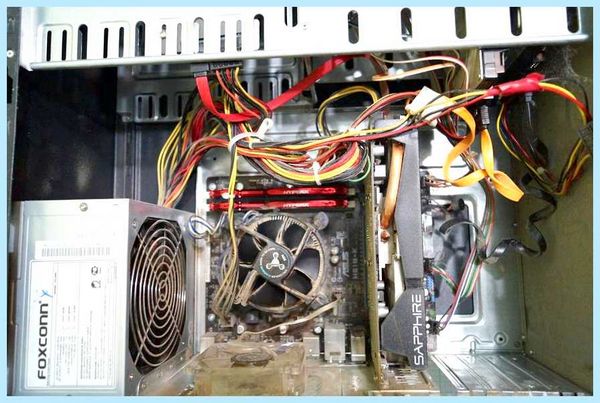

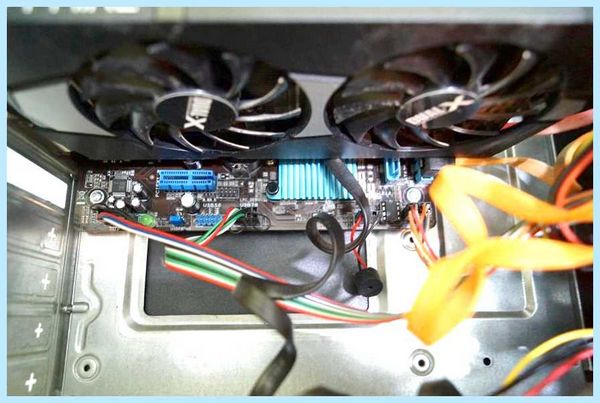

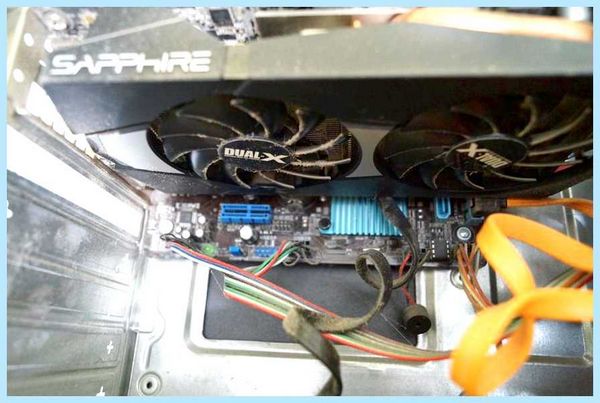

Да, немного пыльный. Вот там под видеокартой у меня как раз завалялся один свободный разъем
Душа не выдержала

Достаем из пакетика плату

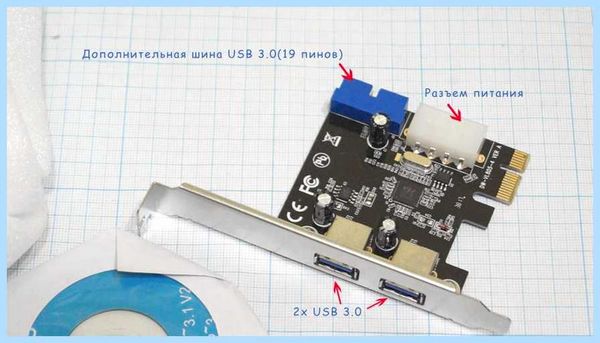

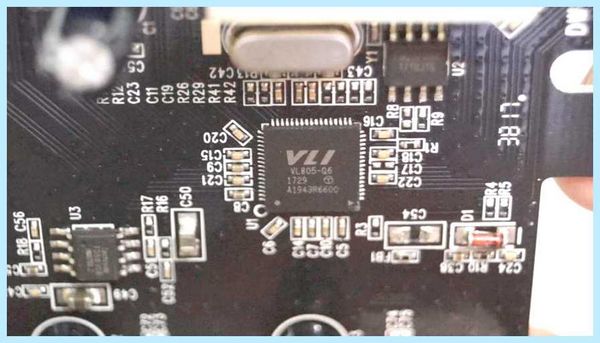

Рассмотрим поближе. Используется распространенный контроллер VLI 805.

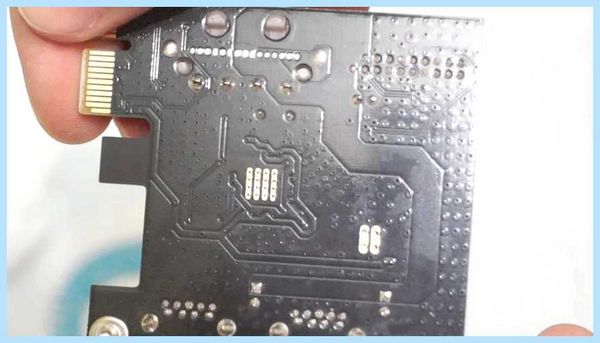

Сборка и пайка качественные

Обзор + Тест PCI-E — USB 3.0 Плата. Полезный дивайс из Китая.

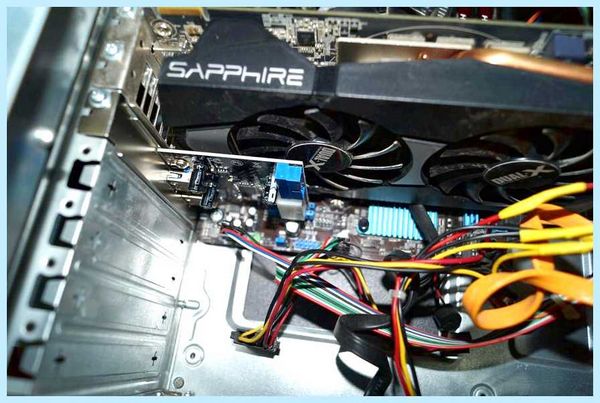

Ставим плату на место. В комплекте не было винта крепления к планке. У меня много запасных, но чего жадничать.

Закрываем боковую крышку, запускаем систему иии… все работает без установки драйверов с диска. Операционная система — Windows 10 x64.

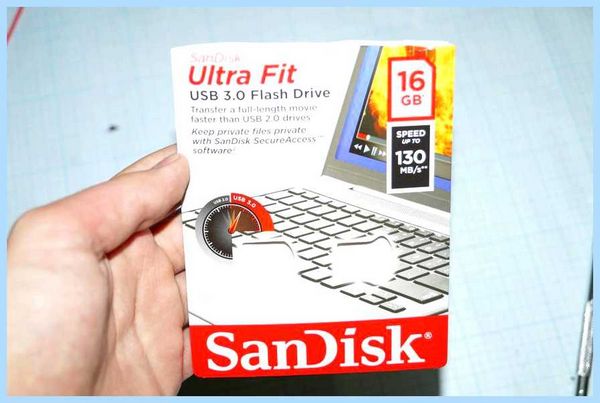

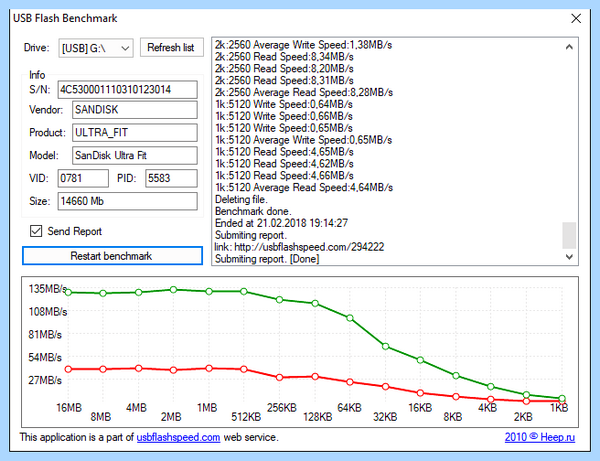

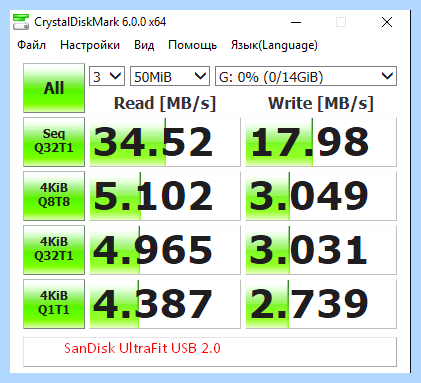

Без установки комплектных драйверов запустил тест флешки Sandisk с заявленной скоростью чтения до 130 MB/s.

Обычный USB разъем материнской платы:

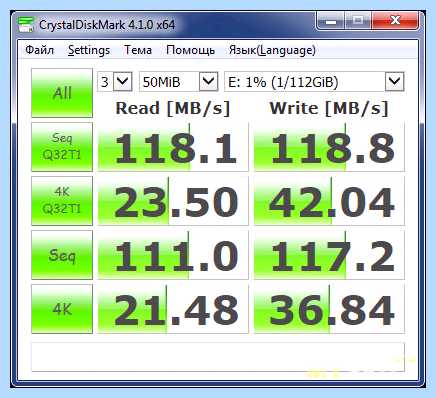

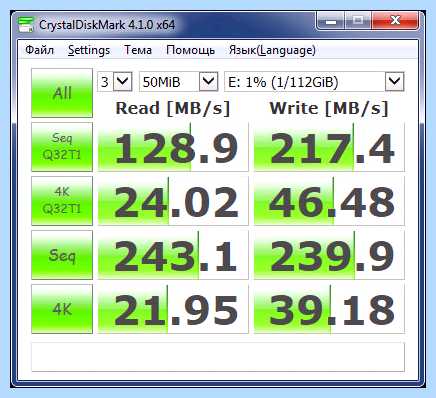

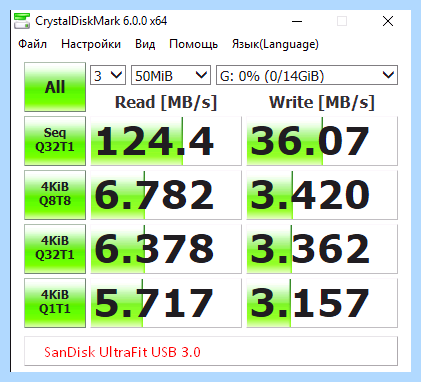

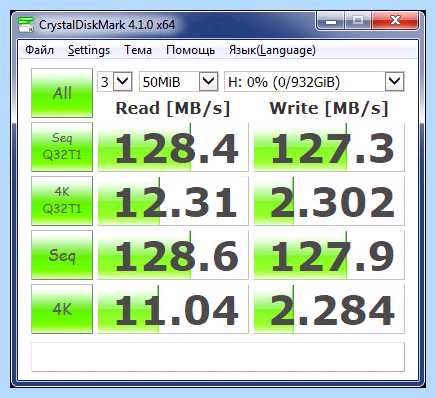

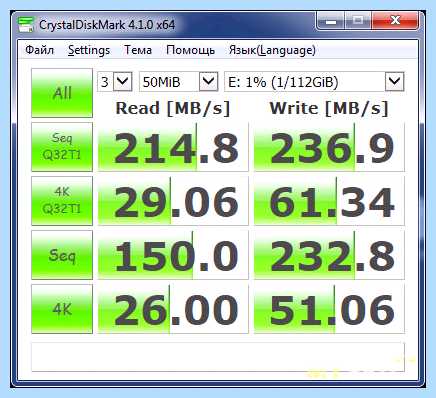

Разница заметна, по чтению практически догнал до максимума, заявленного производителем. Так же прогнал в FlashBench. Тут интерактивный результат. Максимальная скорость достигла 132 MB/s, что является «потолком» данной флешки.

На всякий случай установил драйвер с диска — ничего не изменилось. Нашел сайт производителя и докачал обновленную версию — аналогично, так что если сразу заработает, можно не заморачиваться.
К сожалению более скоростных устройств у меня нет. Во время тестирования прощупывал плату в месте установки контроллера — нагрев практически не ощущался, но нужно учитывать, что рядом находится один из вентиляторов видеокарты и создает приток холодного воздуха.

Почему не взял с бОльшим количеством разъемов на борту? Так как нужен был 19 пиновый разъем и минимум затрат, два дополнительных порта для меня просто приятный бонус. Ну и слотPCI-E x1 имеет свое ограничение, так что на 4-6 устройств все равно не хватило бы полноценно скорости. Зачем мне нужна дополнительная шина напишу позже, когда доставят еще одну посылку =)

Покупка себя полностью оправдала, сейчас устройство можно купить за 7.7$ если применить купон Elec или за 7.1$ если использовать поинты.

Решил заказать USB 3.0 плату на свой, теперь уже старенький (все-таки собирал в 2012 из бюджетной комплектухи) компьютер. Не то, чтобы он был особо мне нужен, но вот например возникла потребность протестировать скорость микроСД карт, а сделать я этого не смог.
Во время очередного заказа на али решил удовлетворить свою хотелку. Поискав по минимальным ценам, нашел пару вариантов: с двумя портами 3.0 и 19-пиновым выводом для подключения доп.портов на переднюю панель, либо 4-портовую, но без 19-пин вывода. Уже собрался было заказать второй вариант (вывод на переднюю панель все равно не собирался заказывать), как заметил в предложенных мне Али ссылках данную плату. Почитал отзывы, решил остановиться на ней.

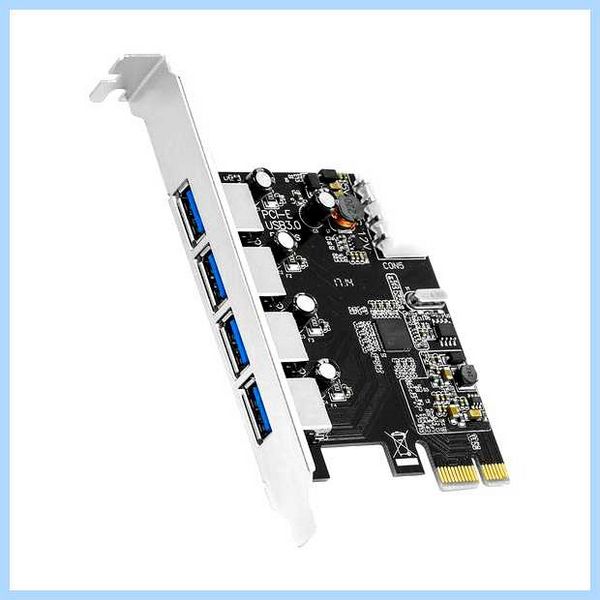

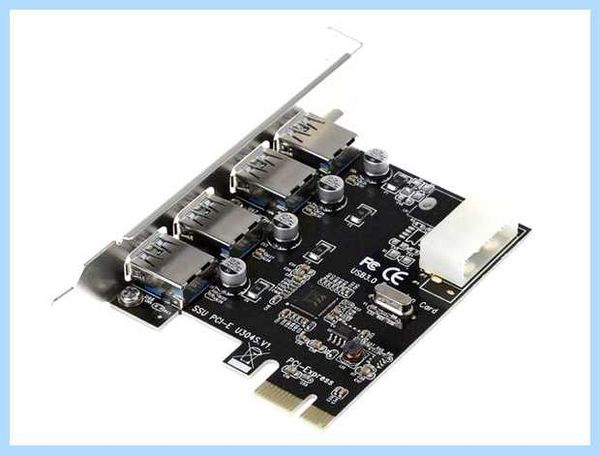

Плюсы: цена относительно невысокая — 7,94$ вместе с доставкой; 4 usb-порта, 1 внутренний usb-порт + 19-пиновый вывод для подключения usb 3.0 на переднюю панель.

Минусы: судя по отзывам, продавец — один из числа тех бесстрашных парней, который отправляет хрупкий товар без какой-либо защиты, просто в пакете; молекс-разъем смотрит в сторону крыши системного блока, не многим корпусам это подойдет (в мой залез спокойно, но провода питания все равно не получилось прилично уложить); нет крепежного винта в комплекте, а он нужен обязательно, иначе плата болтается.

В общем, решил заказать. Товар был отправлен при помощи China Post Registered Air Mail и пришел в мое почтовое отделение через 3 недели после момента заказа. Еще день понадобился отделению, чтобы отсортировать его и поставить статус: «Прибыло в почтовое отделение».

Пришла плата не то, чтобы хорошо упакованной, но минимальная защита имеется — конверт с пупыркой, плата в запаянном антистатическом пакете и даже диск не просто лежит вместе с платой, обращенный к ней лицевой стороной (как было описано в отзывах), но к тому же упакован в свой пакетик. Все же, это не помешало ему получить несколько заметных коцок во время доставки (хотя м.б. их такими уже продавец кладет). В общем, качество сервиса повышается и, возможно, когда-нибудь выйдет на нормальный уровень.

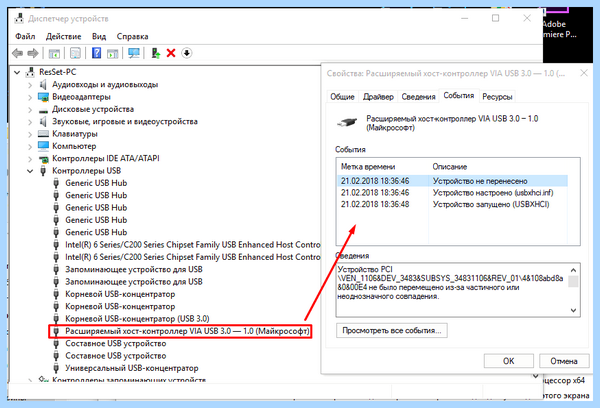

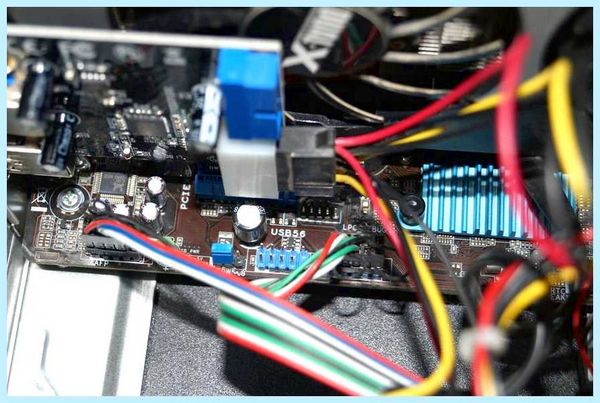

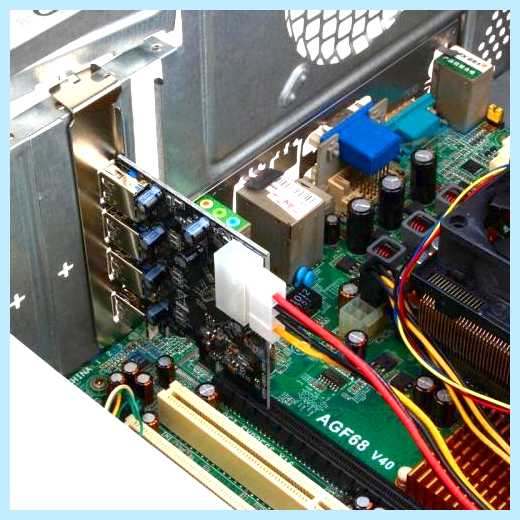

Сразу поставил плату в свободный pci-e разъем, подключил питание, закрыл крышку и включил комп. Тот потужился, странно пискнул и не включился. Попробовав еще несколько раз, я настроился ругаться с продавцом, опять снял крышку, вытащил плату из разъема, вставил обратно, отключил-подключил molex, и снова попробовал включить машину. Она завелась, попутно удалив файлы гибернации (ровно так же, как сейчас mysku удалил весь мой набранный текст и мне приходится набирать его второй раз). Т.к. система у меня седьмая винда, то плата не подхватилась и пришлось драйвера устанавливать вручную. Не мудрствуя лукаво, вставил прилагаемый диск в привод, впрочем, особо не надеясь на то, что он определится. Все же, диск определился и я смог установить драйвер с него. После чего в диспетчере появилась плата:

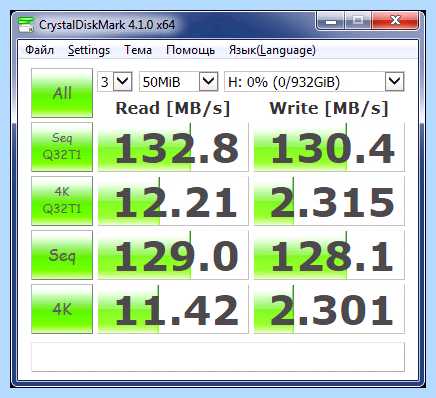

Устройств USB 3.0 у меня мало, пара флешек и два внешних hdd-ssd бокса. И то последние я заказывал не ради скорости, а только так как usb 3.0 использует нормальный, не Y-образный кабель. Вот на них решил и проверить. Скорость вроде соответствует usb 3.0:

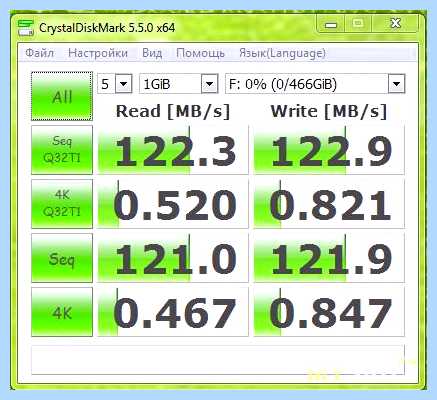

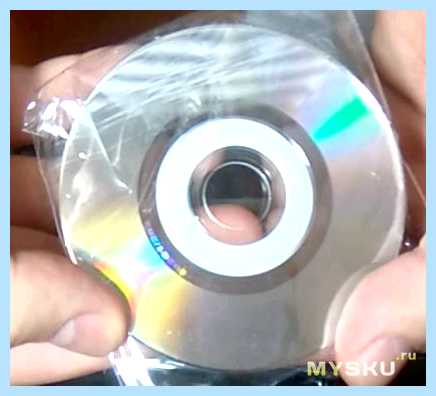

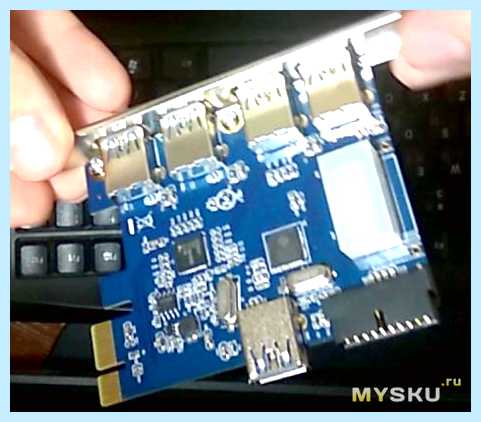

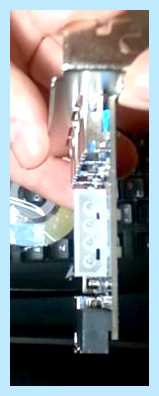

Фотографии устройства до установки в корпус не делал, так как устройство идентично фотографиям, представленным на странице товара. Все же, добавлю пару скринов, полученных из видео распаковки:

Внимание! Противопоказано людям, не толерантным к плохим фото в низком разрешении!

РАСШИРЕНИЕ USB 3.0 ДЛЯ СТАРОГО ПК. УДЛИНИТЕЛЬ VENTION. КАРТРИДЕР UGREEN.

Планирую купить +24 Добавить в избранное Обзор понравился +20 +36

20 января 2018, 13:47
автор: Hrozhek
просмотры: 7261

USB3.0 PCI-E карта или снова об UASP с результатами тестов

С некоторых пор перестал апгрейдить компьютер, денег на это требуется много, а смысла особого нет, текущее железо со всем справляется. Но вот отсутствие портов USB 3.0 на материнской плате удручало, поэтому 9 месяцев назад была куплена плата расширения на 5 портов USB 3.0 с возможностью подключения еще 2 портов при помощи шлейфа. Работает в Windows начиная с ХР, заканчивая 10 (в Linux естественно тоже), и, самое главное, в старых операционных системах может работать в режимах «TURBO» и «UASP».

Что такое «UASP» и «TURBO» можно глянуть здесь, вот поэтому была куплена эта самая карта на двух чипах VIA vl805 и vl812.

Фотографий платы не будет, лень доставать из системника, исчерпывающие фото есть на странице товара в магазине.

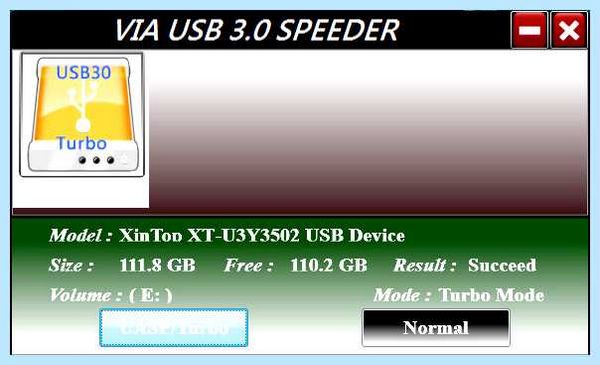

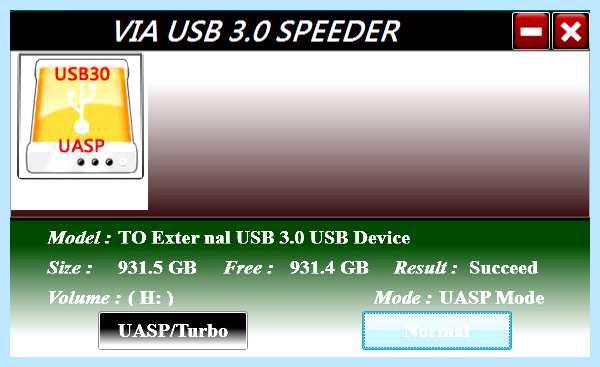

Диск с драйверами в комплекте выкидываем сразу, ставить надо последнюю версию, которую качаем с сайта ORICO. Устанавливаем, помимо драйверов ставится утилита «VIA UASP Control Tool». Именно с помощью нее можно даже в старой операционке получить поддержку UASP. Логика работы ее проста: если устройство поддерживает «UASP», то по дефлоту будет режим «UASP», если нет, то режим «NORMAL». Из «NORMAL» можно ускориться, переключившись в «TURBO».

Тестируем с помощью двух жестких дисков и трех конвертеров SATA=>USB. Возниает вопрос, почему трех? Дело в том, что во внешнем боксе ORICO с поддержкой UASP SSD диск отказывался работать, просто вешал систему. Поэтому тесты SSD были сделаны в боксе без UASP. Жаль конечно, было сильное желание проверить, сможет ли SSD диск в боксе UASP обставить интерфейс SATAII.
1) SSD ADATA SP 550
2) SEAGATE ST1000LM035 1TB 5400rpm 128MB Cache SATA 6.0Gb/s 2.5″
3) ORICO 2599US3 на чипе JMS578 (UASP)
4) ORICO 2599US3 на чипе NS1066X
5) E-yield USB 3.0 to SATA-IDE-ATA-Data-Adapter на чипе Innostor IS611

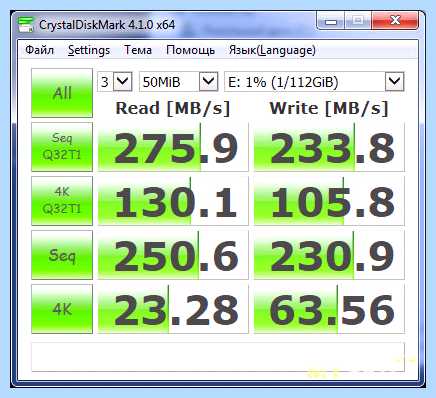

SSD ADATA SP 550, подключенный к порту SATAII на материнской плате (Да, плата старая, SATAIII на ней нет)

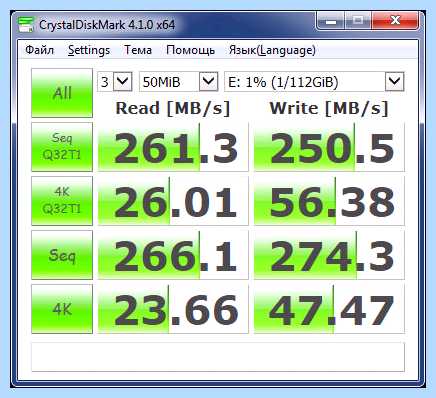

SSD ADATA SP 550, подключенный через «5» в режиме «Normal»

SSD ADATA SP 550, подключенный через «4» в режиме «Normal»

SSD ADATA SP 550, подключенный через «5» в режиме «Turbo»

SSD ADATA SP 550, подключенный через «4» в режиме «Turbo»

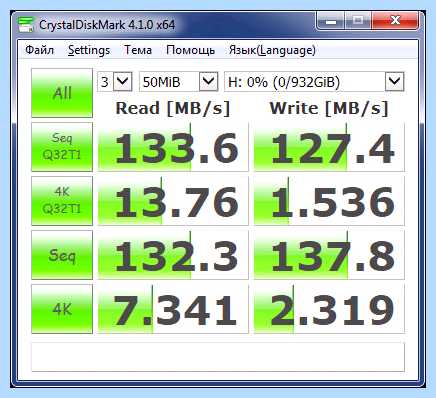

SEAGATE ST1000LM035, подключенный к порту SATAII на материнской плате

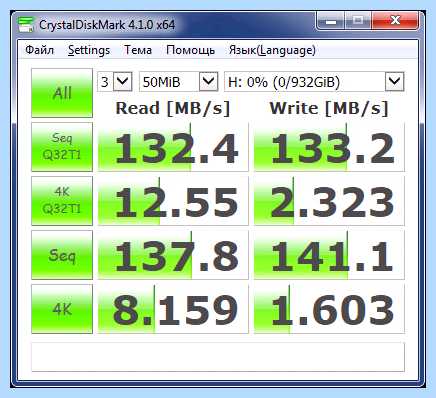

SEAGATE ST1000LM035, подключенный через «5» в режиме «Normal»

SEAGATE ST1000LM035, подключенный через «3» в режиме «Normal»

SEAGATE ST1000LM035, подключенный через «5» в режиме «Turbo»

SEAGATE ST1000LM035, подключенный через «3» в режиме «UASP»
