- Распиновка разъёмов USB 2.0
- USB 3.0, микро USB 3.0 РАСПИНОВКА РАСПАЙКА
- Распиновка разъёмов USB 2.0
- Как самому собрать USB 2.0 кабель на витой паре UTP/FTP
- Распиновка разъёмов USB 2.0
У неких мышей и клавиатур в кабеле встречаются неординарные цвета проводов.
Прочтите также про подключение мышей и клавиатур к порту PS/2.

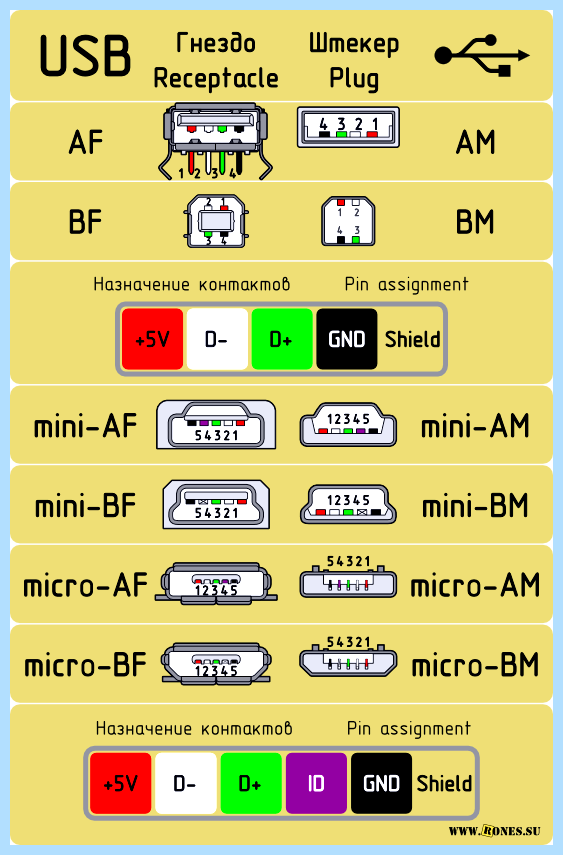

Распиновка разъёмов USB 2.0
▼ Заглавие того либо другого коннектора снабжается буквенными индексами.
Тип коннектора:
- А — активное, питающее устройство (компьютер, хост)
- B — пассивное, подключаемое устройство (принтер, сканер)
«Пол» коннектора:
Размер коннектора:
К примеру: USB micro-BM— штекер (M) для подключения к пассивному устройству (B); размер micro.

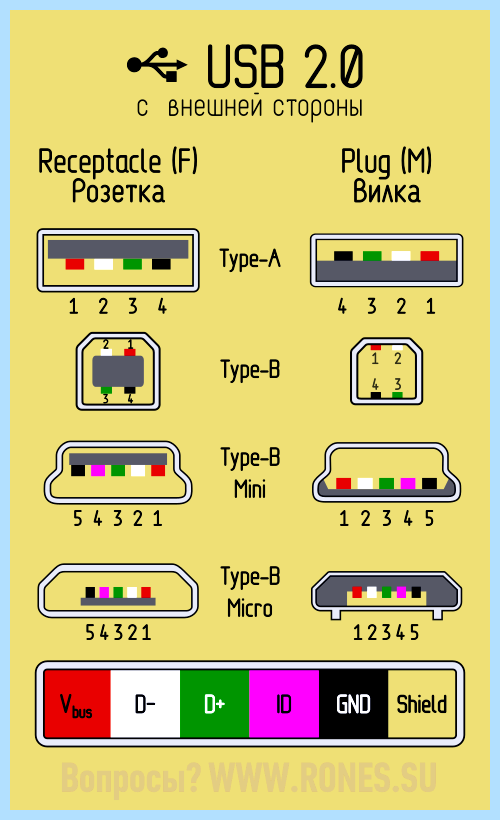

Назначение контактов USB 2.0
- Красноватый VBUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт неизменного напряжения относительно GND. Для USB 2.0 наибольший ток — 500 mA.
- Белоснежный D- (-Data)
- Зелёный D+ (+Data)
- Чёрный GND — общий провод, «земля», «минус», 0 Вольт
Разъёмы mini и micro содержат 5 контактов:
- Красноватый VBUS
- Белоснежный D-
- Зелёный D+
- ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
- Чёрный GND
Не считая остального, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.
Распиновка шнура мыши и клавиатуры
У неких мышей и клавиатур в кабеле встречаются неординарные цвета проводов.
Прочтите также про подключение мышей и клавиатур к порту PS/2.

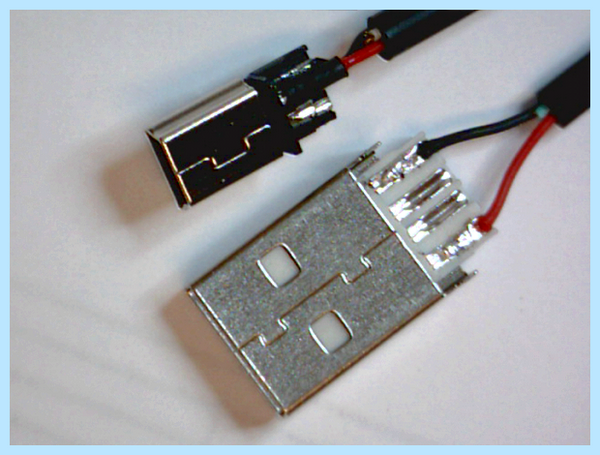

Пайка разъёмов USB 2.0
⚠ Направьте внимание, как размещены на колодке рабочие и «паятельные» контакты относительно друг дружку! От этого зависит распайка разъёма.
Почти всегда рабочие контакты размещены с оборотной стороны колодки относительно контактов для пайки ▼
Но встречаются разъёмы, у каких обе группы контактов размещены с одной стороны колодки. В данном случае распайка будет другой ▼
Смежные материалы:
- USB-OTG (USB-host) — подключение периферии к мобильным устройствам
- USB 3.0
- USB 3.1 type C
- Зарядка девайсов через USB
Если материал оказался полезным для вас…
…вы сможете нас отблагодарить! Создателям веб-сайта будет очень приятно!
Здрасти, у меня неувязка. Навигатор Textet 710. Выломался папа из корпуса. Можно ли припаять провода сразуз без разьема.нЕсли можното какого цвета провода к какому выходу паять
Здрасти! Припаять, естественно, можно и впрямую. Мне бы выяснить, какие там провода (должны быть: Красноватый, Белоснежный, Зелёный и Чёрный). Хотелось бы узреть фото: что с чем Вы собираетесь спаять.
А вообщем, по логике и по эталону нужно спаять провода навигатора с проводами гнезда USB-mini-BF цвет в цвет. Цвета проводов гнезда mini-BF указаны на первой картинке в этой статье↑.
Огромное спасибо.Там в планшете LAN разём есть но, китайцы
поставили туда micro-USB так как RJ45 просто невлез
по габаритам, ия просто незнаю распиновки. Кто встречал схожее
прошу ответить, так как мой труд оказался напрасным
в подборе правильной распиноки разёма. Заблаговременно спасибо.
Ду ю спик инглиш, почетаемый? В ответ на 1-ый Ваш запрос схема уже размещена. Вы её проверили? 2-ой вариант резистора пробовали?

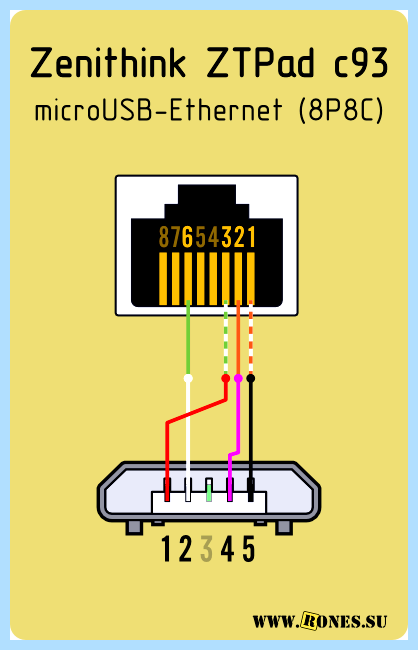

Хорошего времени суток. Подскажыте пожалуйста, может кто знает распайку переходника mini-USB LAN для Китайскаго
планшета Zenithink c93 (ZT Pad c93).
Там просто RJ45 зменили mini-USB разёмом.
USB 3.0, микро USB 3.0 РАСПИНОВКА РАСПАЙКА
Ранее (до 23 Января 2014) тут была размещена сторонняя схема. На данный момент эта ошибка исправлена.
Извините, я предоставил не ту схему! Подходящая Для вас схема переходника micro-USB->RJ45 размещена в статье: http://rones.su/techno/adapter-micro-usb-to-rj-45.html
Здраствуйте. Дайте пожалуйста распиновку разъемов для переходника с мини usb мать на микро usb папа: клава для планшета мини usb папа, разъем планшета микро usb мать. спасибо

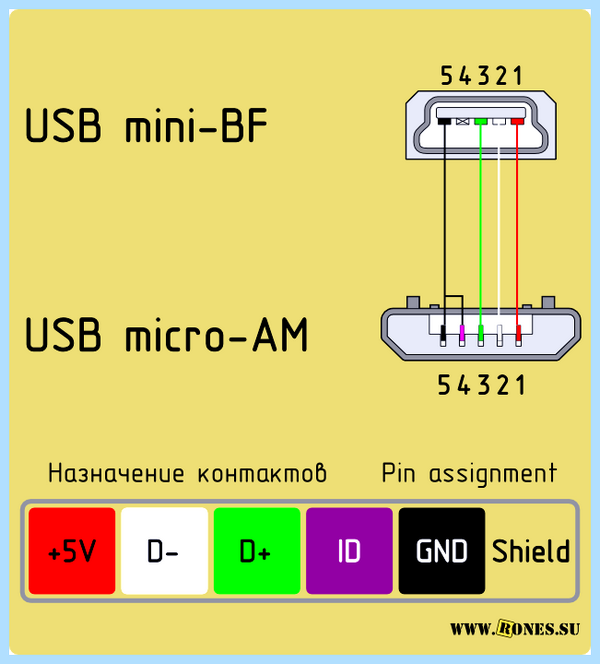

Переходник для подключения клавиатуры (USB-mini) к планшету (USB-micro):
Направьте внимание на перемычку меж 4 и 5 контактами штекера USB micro-AM! Без неё планшет вероятнее всего не увидит клавиатуру.
Хорошего ВЕЧЕРА! реистратор авто китай летом 5оо км проехал.при попытке подзарядить-зу взял от нокии 5v 800ma- получил белоснежный экран,на кнопки =0 ,акб сел,SHO-ME-02-LSD=-ИМЯ изделия.до чего техника дошла! до Китая. все изделия из макарон.кто даст подсказку?
хороший вечер!решил шоу-ми подзядить зу нокиа 5v800ma-и получил белоснежный экран+ноль акб. стабилизатор 1.8? по питанию? выбросить не могу-пенсионерю.
Здрасти! На этом веб-сайте приводится только справочная информация. Проконсультировать по диагностике и ремонту телефона я Вас не смогу. Разве что отзовется кто-нибудь из читателей. С большей вероятностью Для вас посодействуют на спец форуме. Но Вас попросят выражаться яснее.
Хорошего времени суток!
Имеется навигатор PRESTIGIO GV4200 и видеорегистратор acv gq7. У обоих вход миниUSB для работы и зарядки от прикуривателя. Решил подключить впрямую. Верно ли я понимаю нужно отыскать на проводах +5в и соеденить с +5в в автомабиле(думаю где ни будь в блоке предохранителей), а «0» провода миниюсб соеденить с массой автомобиля. И дата провода можно бросить в воздухе(либо соединить?).
Спасибо!
Приветствую!
Сомневаюсь, что в авто сети есть напряжение 5 вольт. Вероятнее всего, придётся использовать преобразователь.
Что касается контактов DATA — вероятнее всего их вправду пригодится перемкнуть, потому что большая часть устройств конкретно по этому признаку принимают зарядные устройства.
Ребят интересует распайка для видеорегистратора
Neoline Mobile-i Full HD 1 есть родной проложен в машине. Но нужен еще 1 таковой же.
А что за шнур-то нужен? Что конкретно подключаете к регистратору? Если шнур для заряда по USB, то нужно соединить штекер USB-AM со штекером mini (либо micro) USB-BM цвет в цвет — как на схеме сначала статьи. Если регистратор не захотит заряжаться — замкните в шнуре белоснежный и зелёный провода.
напишите пожалуйста — мышь a4tech x5-70md розпайка usb со стороны мыши разьем con2(5 проводов),буду очень признателен
Что за разъём con2? Вообщем, распайка рядовая, как в статье:
1. Красноватый VCC
2. Белоснежный D-
3. Зелёный D+
4. Чёрный GND
Нагой провод — экран, железная часть штекера
Здрасти! Появилась неувязка, сломался провод зарядки от прикуривателя, решил поменять. Взял другую зарядку с логотипом HTC (она не заряжает мой телефон, мощности меньше видимо), разобрал… а там заместо 2-ух проводов — три =) Красноватый, чёрный и зелёный. Ну, красноватый понятно + 5V, чёрный — земля. Зелёный обозначен как S+, я так понимаю, это data +. Сейчас вот думаю, что делать, в начальной зарядке был только красноватый и белоснежный проводки, причём белоснежный там обозначен как -. Красноватый припаять заместо старенького красноватого, а что паять в качестве земли? Чёрный на место белоснежного?) А зелёный игнорировать?
Распиновка разъёмов USB 2.0
▼ Заглавие того либо другого коннектора снабжается буквенными индексами.
Тип коннектора:
- А — активное, питающее устройство (компьютер, хост)
- B — пассивное, подключаемое устройство (принтер, сканер)
«Пол» коннектора:
Размер коннектора:
К примеру: USB micro-BM— штекер (M) для подключения к пассивному устройству (B); размер micro.
Назначение контактов USB 2.0
- Красноватый VBUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт неизменного напряжения относительно GND. Для USB 2.0 наибольший ток — 500 mA.
- Белоснежный D- (-Data)
- Зелёный D+ (+Data)
- Чёрный GND — общий провод, «земля», «минус», 0 Вольт
Разъёмы mini и micro содержат 5 контактов:
- Красноватый VBUS
- Белоснежный D-
- Зелёный D+
- ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
- Чёрный GND
Не считая остального, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.
Распиновка шнура мыши и клавиатуры
У некоторых мышей и клавиатур в кабеле встречаются нестандартные цвета проводов.
Прочтите также про подключение мышей и клавиатур к порту PS/2.
Пайка разъёмов USB 2.0
⚠ Направьте внимание, как расположены на колодке рабочие и «паятельные» контакты относительно друг дружку! От этого зависит распайка разъёма.
Почти всегда рабочие контакты расположены с обратной стороны колодки относительно контактов для пайки ▼
Как самому собрать USB 2.0 кабель на витой паре UTP/FTP
Но встречаются разъёмы, у каких обе группы контактов расположены с одной стороны колодки. В данном случае распайка будет иной ▼
Смежные материалы:
- USB-OTG (USB-host) — подключение периферии к мобильным устройствам
- USB 3.0
- USB 3.1 type C
- Зарядка гаджетов через USB
Если материал оказался полезным для вас…
…вы можете нас отблагодарить! Авторам сайта будет очень приятно!
MainPlay YT :
У меня 2 сломанные зарядки USB — microUSB. У зарядок оторваны разные стороны. Я хочу соединить их вместе, но у одной нестандартные цвета (D+ и D- это коричневый и оранжевый) и я не могу понять какой куда. Для зарядки уже сделал, но хочется чтобы весь USB работал. Подскажите какой (оранжевый & коричневый) куда (зелёный & белый)?
Правильно я понял,красный контакт-это +,а черный -,мне нужно подсоединить всего 2 контакта к плате усилителя?
Да, правильно.

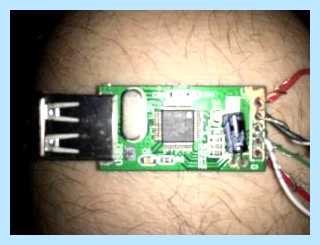

Зачищал контакты и теперь не знаю какие дорожки, подскажите пожалуйста как правильно сделать?
Подскажите пожалуйста зачем нужен экран(shield) в usb кабеле? Вроде есть много кабелей которые без него хорошо работают. Недавно в клавиатуру впаял usb c (мама) порт, чтобы кабель можно было вытащить, но 5-й пин для оплетки не припаял. Вроде все работает, но все таки очень интересно чем это чревато.
Все так здорово показано на рисунках… кроме самого важного… На рисунках не указано, вид спереди или сзади, без чего их информативность стремится к нулю.
Внимательней будь, на первой же картинке все указано.
Добрый день. У меня 2D сканер (как на кассах в супермаркетах), который хочется встроить в систему срабатывания механизма. В идеале хочется понять дает ли сканер простой сигнал вида «да»/»нет» или только информация на приемник сигнала (ПК).
Логика следующая: если сканер прочитал код, то механизм производит одно действие, если не прочитал, то механизм производит другое действие.
.
Есть кабель для подключения usb модема 2.0 все провода отвалились , я так понял что если порт female смотрит вправо то 5 контактов слева по плате сверху вниз идут , это 1 shield к нему подключается провод без оплётки , 2 это gnd к нему чёрный подключается, 3 это d+ к нему зелёный подключается, 4 это d- к нему белый подключается, а 5 это 5v к нему красный подключается .правильно ли я думаю??
бабкофон сломался. каким-то образом определяет подключенную (которой реально нет) гарнитуру к микроусб. и то показывает что она подключена, то, что отключена… пользоваться невозможно.
каким образом он ее «детектит»?
Распиновка разъёмов USB 2.0
▼ Название того или иного коннектора снабжается буквенными индексами.
Тип коннектора:
- А — активное, питающее устройство (компьютер, хост)
- B — пассивное, подключаемое устройство (принтер, сканер)
«Пол» коннектора:
Размер коннектора:
Например: USB micro-BM— штекер (M) для подключения к пассивному устройству (B); размер micro.
Назначение контактов USB 2.0
- Красный VBUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт постоянного напряжения относительно GND. Для USB 2.0 максимальный ток — 500 mA.
- Белый D- (-Data)
- Зелёный D+ (+Data)
- Чёрный GND — общий провод, «земля», «минус», 0 Вольт
Разъёмы mini и micro содержат 5 контактов:
- Красный VBUS
- Белый D-
- Зелёный D+
- ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
- Чёрный GND
Кроме прочего, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.
Распиновка шнура мыши и клавиатуры
У некоторых мышей и клавиатур в кабеле встречаются нестандартные цвета проводов.
Прочтите также про подключение мышей и клавиатур к порту PS/2.
Пайка разъёмов USB 2.0
⚠ Направьте внимание, как расположены на колодке рабочие и «паятельные» контакты относительно друг дружку! От этого зависит распайка разъёма.
Почти всегда рабочие контакты расположены с обратной стороны колодки относительно контактов для пайки ▼
Но встречаются разъёмы, у каких обе группы контактов расположены с одной стороны колодки. В данном случае распайка будет иной ▼
Смежные материалы:
- USB-OTG (USB-host) — подключение периферии к мобильным устройствам
- USB 3.0
- USB 3.1 type C
- Зарядка гаджетов через USB
Если материал оказался полезным для вас…
…вы можете нас отблагодарить! Авторам сайта будет очень приятно!
Кто-то подскажет, зачем мышке нужен пятый (чёрный толстый) провод (крепится к самому штекеру)? Я при пайке его вообще оставил (припаял толко 4), и мышка работает отлично.
Это типа защита от помех как оплётка.
Добрый день, подскажите пожалуйста. Есть активный пассивный USB-хаб. я вставляю в свободные порты 3 G модемы котрые потребляют до 1А в пику. на один хаб вешаю по 6 модемов. Можно подпаять от дополнительного источника питания 5 v 10 А и подвести питание на каждый usb порт? что произойдет?
Я таких экспериментов не ставил. Если у вашего хаба нет отдельного входа для доп.питания, придётся подпаиваться к портам напрямую. Плюсовые провода (родные) от портов надо отпаять, а землю оставить. Правда, я не уверен, что на всех портах земля общая, но должно быть так. По плюсам распаиваете доп.питание, к земле подпаиваете минус.
У меня планшет ETULINE ETL-T740G
Здравствуйте!Вот хотел спросить как спаять OTG кабель mini usb bm что бы одновременно и зарядка была и мышку видел.Я по вашим чертежам делал но у меня либо мышка если 4 5 закоротить на прямую либо зарядка если 4 5 закоротить через резистор 18Ком
Если уверены, что ваша штука вообще поддерживает такой режим (мышь+зарядка), подбирайте другое сопротивление — от 18 kΩ до 0. Для разных устройств это значение индивидуально.
А не могли бы вы подсказать поддерживает мой гаджет Etuline ETL-T740G такой режим
Нет. Я вообще впервые слышу о нём.
Да ещё. Оплётки в родном тексетовском TRS не было.
К сожалению после того как сделал новый кабель обрубки старого родного, когда-то тоже восстановленного выкинул за ненадобностью. Схему теперь знаю, так что в случае чего соберу ещё новый. Но на память помню, что синий провод от TRS шёл с общего минуса( последнее кольцо штекера перед основанием TRS )на 4 контакт mini-USB. Это точно. А вот какой из проводов зелёный или белый были плюсами правого или левого каналом этого не помню. Ну думаю это особо не важно. потому что самое главное известен общий минус -это синий провод.
Огромное спасибо за информацию! Благодаря вам схема кабеля для TEXET TR-3001 готова ↓
P.S. Может правда в различных TRS общий минус выходит отдельным проводком, но у меня он выходил оплёткой. Кстати также как и в RCA-разъёмах. Плюс провод, а минус оплётка.
Мне было интересно назначение цветных проводов в ответвлении TRS родного тексетовского шнура (белый, зелёный синий) — кто из них левый канал, кто правый, кто земля. Кстати, в родном шнуре от TRS оплётки нет?

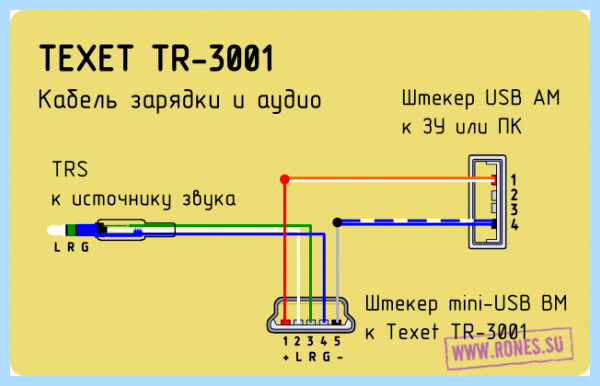

Здравствуйте. Имеется портативный радиоприёмник TEXET TR-3001.С ним в комплекте шёл кабель mini-usb to usb to jack 3.5. Mini-usb идёт в сам приёмник, usb идёт в зарядное устройство или компьютер, а jack 3.5 подключается к любому устройству, чтобы можно было использовать радиоприёмник в качестве внешней акустики. В разъёме mini-usb 5-pin и соответственно пять проводов в кабеле к нему подходить. От времени проводки от разъёма отвалились. Хочу сам собрать новый кабель полностью. Не подскажите какая может быть распиновка в разъёмах на всех трёх концах этого кабеля. У разъёма jack 3.5 три контакта и подходят три провода цвет которых белый, зелёный, синий.У usb 4 провода. Правда цвета белый, оранжевый, синий, и белый с синей полосой. Далее эти провода идут в один и уже в mini-usb. Ещё выяснил, что перед mini-usb провода которые идут от usb синий и белый с синей полосой соединяются в один серый, а белый и оранжевый соединяется в красный, провода от jack 3.5 белый, синий и зелёный так и остаются по одному припаяны к разъёму mini-usb. Собрать новый кабель по старому не имею возможности, потому что разъём mini-usb пришол в негодность и часть проводов просто отлетели от припаянных мест. Поэтому не знаю куда паять. Имеется куча отрезков с разъёмами mini-usb, но у них у всех 4 провода и оплётка. Не могу понять подойдут ли они для сборки нового кабеля.Прошу помощи. Заранее спасибо.
Ещё немного уточняю. Я оказываться уже пытался восстановить кабель. И уже добавлял другие провода. По сути с основного usb идёт 2 провода, вероятнее всего с usb идёт только питание или зарядка радиоприёмника. Цвет красный и серый вот они то изначально и подходили к mini-usb. Ну и остальные три провода синий, зелёный, белый это от jack 3.5.
С ваших слов схема примерно такова ↓. Остаётся под вопросом, куда паять три провода аудио от джека к mini-USB.
Как я понял, джек служит для подключения к источнику звука. Следует припаять к контактам mini-USB №№ 2, 3, 4 по проводку и экспериментировать, соединяя три провода джека с тремя проводами от mini-USB в различных комбинациях, пока не получите нормальное стереозвучание. Вот аудиофайл для теста: Channels_test
Комбинаций подключения 6. Если один из аудио проводов сохранил контакт с mini-USB, это сократит число вариантов до 2. Буду признателен, если сообщите о результатах — полученная схема выручит других читателей сайта. Для полной схемы нужно узнать, какой контакт джека (нумерация от конца штекера, другими словами по этой схеме слева направо) с каким контактом mini-USB в конечном итоге соединён.
К сожалению выскочила железная оправка в mini-USB и соответственно все провода собрались в кучу. Так что посмотреть по месту куда шли контакты не представляется возможным. Остаётся только экспериментировать. С основным USB понятно, там с 1 и 4 контакта идут на 1 и 5 mini-USB. Подключаю любое зарядное с mini-USB к радиоприёмнику и зарядка идёт. А вот проблема с выходом джека на mini-USB. Если следовать логике, то по джеку идёт аналоговый сигнал. И он должен через mini-USB пребразоваться в цыфровой получается. Можно попробывать подключить левый канал на D+, а правый на D-. Правда не понятно как это должно работать? А вот землю с джека не знаю куда подключать к 5 контакту mini-USB млм к 4 контакту. Также ещё загвоздка у меня. Прозваниваю контакты на mini-USB ( у меня 5 контактов, а со стороны проводов выходят 4 провода и оплётка. Итак вот звонится 5 контакт и оплётка. И также звонится 5 контакт и черный провод С четвертого контакта ничего не звонится. Получается этот разъём не подойдёт мне?
Не исключено, что mini-USB в вашем радио это универсальный порт, как и в некоторых других устройствах — определяет, что к нему подключили, и зависимо от подключенного устройства принимает либо цифровые данные, либо аудиосигнал. Но вероятнее всего это гнездо не является USB-портом вообще и служит тупо в качестве разъёма для подключения зарядки и аудиосигнала.
В любом случае, аудиосигнал не преобразуется в цифровой. С каким mini-USB у вас загвоздка? С тем, что вы взяли от какого-то другого шнура или с Тексетовским? В стандартном дата-кабеле 4 контакт mini-USB вообще не используется. Чтобы добраться до него, нужно вскрывать штекер. На всякий случай проэкспериментируйте со стандартным mini-USB без 4 контакта. Подключите общий провод джека к 5 контакту, левый канал ко 2, правый канал к 3. Послушайте. Попробуйте другую комбинацию и т.д. Есть шанс, что 4 контакт вообще не понадобится.
Проблема с mini-USB от другого шнура. От Тексетовского практически ничего не осталось. Вопрос такой при экспериментах я ничего не сожгу. И ещё, это нормально, что четвёртый провод( чёрный ), оплётка и железный корпус звонятся между собой. Это косается отрезка кабеля с разъёмом mimi-USB который я хочу использовать вместо техсетовского.
«при экспериментах я ничего не сожгу» Ничего. «это нормально, что четвёртый провод( чёрный ), оплётка и железный корпус звонятся между собой» Ну, такое нередко встречается в дата-кабелях, хотя по стандарту GND должен быть отдельно, а оплётка — отдельно. Не вижу тут ничего страшного. Интересно всё же, предусмотрено ли подключение радио в качестве носителя информации или картридера к ПК? Был ли для таких целей в комплекте обычный дата-кабель USB-miniUSB?
Нет, дата-кабеля в комплекте не было. Был только кабель зарядки с плюс джек. Путём проб подключения через дата-кабель от внешнего hdd к ПК радиоприёмника и перевод его во все функции работы с вставленной картой памяти и также с вставленной потом флешкой как картридер и носитель информации приёмник не заработал. А жаль.
Зато вы можете быть уверены в безопасности экспериментов с гнездом mini-USB.
Сделал я кабель mini-USB to USB and TRS. Конечно полный идиотизм резать хорошие дата-кабеля и расчехлять разъёмы mini и micro. Оказывается продаются разъёмы и mini-USB и micro-USB и TRS под пайку и разборные. Ну да ладно, что сделано, то сделано. Теперь о кабеле. Как и предпологалось Rones никакой цифрой там и не пахло. Всё аналоговое. Контакты в разъёме кабеля и в разъёме радиоприёмника тупо используются передачи аналогового сигнала. Подсоединение простое. С TRS с вершинки 1 кольцо ( у меня от него выходил красный проводок) идёт на 2 контакт ( у меня белый проводок) mini-USB. Далее с TRS 2 кольцо ( у меня был к нему припаян белый проводок) идёт на 3 контакт ( у меня зелёный проводок) mini-USB.Это были плюсы левого и правого каналов аудио. Теперь про минус ( он же общий в TRS у меня это оплётка) ) Он идёт на 4 контакт mini-USB. В принципе всё. Надо нормально припаять и заизолировать. И можно пользоваться. Это всё к тому, что можно конечно и купить, если хорошо поискать. На радиорынке на меня смотрели как на идиота, когда я спрашивал этот кабель. А из Китая он будет идти больше месяца. А тут час работы и готово и затраты не большие. Просьба к Rones сделать картинку, может кому и пригодится.
Как я понял, 4 контакт mini-USB не используется. Сделаю картинку. Огромное спасибо за информацию!
Уважаемый Rones, нет как раз 4 контакт и является общим минусом от TRS. На него идёт подключение с оплётки проводов TRS ( она же ( оплётка) это общий минус для обеих каналов.
Добрый день! Нет ли у Вас информации о распиновке док-разъема планшета Lenovo miix 3 (8 контактов) — можно ли напрямую из него «вытащить» USB? В одном из вариантов док-клавиатур есть USB порт, но у меня, к сожалению, клавиатура — чехол, порта нет. Единственный Micro-USB порт не хочет работать одновременно с внешним устройством и зарядкой, точнее показывает, что зарядка идет, но реально не заряжается, а постепенно разряжается.
Рекомендую обратиться на форум 4PDA с подробным описанием вашей задачи: http://4pda.ru/forum/index.php?showtopic=683273
Я, признаться, не понял, в какой комбинации вы планируете подключить устройства и не знаю, поможет ли вообще подключение к порту док-станции. Затрудняюсь помочь, но если есть желание, расскажите подробнее, что к чему и через что подключаете, и какую функцию в вашей схеме выполняет док-станция?
Спасибо за ответ! С удовольствием расскажу подробнее. Я хотел подключиться к док-разъему, чтобы получить дополнительный USB порт, но почитал мануал по ремонту этого планшета и понял, что там нет чистого USB — там шина, за ней контроллер, за котором клавиатура, touchpad и два контроллера USB…. Может быть Вы сможете посоветовать решение проблемы по другому… На планшете Lenovo miix 3-1030 только один USB порт, через него можно либо заряжаться, либо подключать внешние устройства. Мне же нужно, чтобы зарядка шла одновременно с работой с внешним диском. Если подключить диск через USB-хаб, и к одному из портов подать питание с оригинального ЗУ, то планшет показывает, что идет зарядка, но на самом деле заряд батареи потихоньку падает. Интересно, что даже если подключить оригинальный кабель с ЗУ последовательно через переходник (microUSB — USB) и ОТГ кабель — ситуация такая же, зарядка медленно падает (медленнее, чем с подключенным диском, что понятно, но суть не меняется). D+ b D- закорочены на зарядном устройстве. Зарядка — 2.0А Можно было бы подпаяться прямо в хабе 5 вольт, но тогда планшет не увидит короткое между 2 и 3 ногой, А если замкнуть, то не будет работать диск… на ебейе и алиекспресе продают хабы, которые якобы работают, как мне нужно, но ждать долго, ну и отзывы противоречивые — у кого-то работает, у кого-то нет… Заранее спасибо Вам за совет!
Надо бы про док-станцию узнать. Есть у неё марка или она никак не называется (шла в комплекте к планшету)? Вообще, редко какой гаджет поддерживает зарядку при подключенных устройствах. Хотя, разработчиками USB для перехода в этот режим предусмотрен особый OTG-кабель — в штекере USB-mini/micro контакты 4 и 5 (ID и GND) должны быть замкнуты через резистор 124 кОм (хотя экспериментаторы достигали успеха при других значениях).
Считается, что штатные док-станции решают эту проблему — заряжают устройство и позволяют подключить периферию. Если разработчиком не заявлена такая возможность, то извините. Если заявлено, но не выполняется — вопрос гарантийный.
Док станции у меня как раз нет — в комплекте был есть фолио-кейс —
чехол с клавиатурой, в нем нет USB 🙂 Купить быстро док — клавиатуру не выходит, лишь на заказ 2-3 недели, а работать нужно «уже вчера» было 🙂 https://support.lenovo.com/us/en/docs/um101157 — на 58 странице видно устройство док-станции… Кстати, через нее зарядка не предусмотрена, но зато есть 2 порта USB, а заряжать можно через штатный microUSB А можно поподробнее про специальный OTG кабель? Есть его название?
Кабель называется «USB OTG с дополнительным питанием». Это Y-образный (трёхконцовый) кабель. Например, такой http://avrobot.ru/product_info.php?products_id=1435 или такой или такой https://sun-store.ru/1045—usb-a-otg-mama-v-usb-mini-papa-s-dopolnitelnym-pitaniem
Можно поискать по запросу «USB OTG ACA» (ACA — это режим OTG с одновременной зарядкой).
Вот статья по теме: http://4pda.ru/forum/index.php?showtopic=640643&st=20
А кабель с дополнительным питанием не для ваших целей. Он вероятнее всего будет не заряжать планшет, а питать периферию, что тоже неплохо — снижается разряд планшета
Спасибо Вам огромное — обязательно отпишусь по результатам!
простым соединением проводов по предложенным схемам не получилось, заряд не идет, хотя планшет показывает, что зарядка идет…. Подобный вариант на форуме описан, решали впайкой резистора, буду пробовать… К сожалению методику определения сопротивления не нашел, будем подбирать:)
Именно подбором и находят. Хороший способ — подпаять подстроечный (переменный) резистор, менять сопротивление и смотреть за реакцией устройства. В случае успеха останется измерить полученное сопротивление и купить соответствующий резистор.
«Можно было бы подпаяться прямо в хабе 5 вольт, но тогда планшет не увидит короткое между 2 и 3 ногой, А если замкнуть, то не будет работать диск… » Это в теории. Возможно, дополнительное питание через хаб будет заряжать планшет не взирая на отсутствие перемычки 2-3. Важно, чтобы источник давал приличный ток (1,5-2 ампера).
Оригинальный источник — 2А 10W — не заряжает…
Проверил — подпаял прямо в хабе к разъему, где провод от устройства… если выключить диск и экран, то заряжается 🙂 Если экран включить — то разряжается, хотя показывает, что якобы заряд идет…
Здравствуйте, нужна ваша помощь.
Дело такое, у меня в автомагнитоле есть порт под флэшку MS PRO DUO, хочу от этого порта вывести провод под панелью с USB 2.0 портом, возможно как то спаять эти контакты? Там на мс про дуо 10 пинов, а на проводе с портом усб 2.0 — зеленый красный черный белый и оплетка
Увы, MS и USB это два совершенно разных порта. Если с USB на MS преобразователи делают (USB cardreader), то обратных преобразователей я не встречал.
