Разъемы системного блока
Здрасти мои дорогие читатели, сейчас мне бы хотелось затронуть такую важную тему, как базисные разъемы системного блока.Поглядим для каких целей они нужны и что в их можно подключить?
Я лично считаю, что каждый юзер, более-менее нередко пользующийся компом, просто должен знать главные разъемы системного блока для того, чтоб в последствии уметь подключить к компу новое оборудование либо суметь собрать компьютер на новеньком месте.
Многие из вас наверное уже сталкивались со сборкой компьютера, но наверное не много кто делал все верно с первого раза. В данной статье я бы желал разглядеть главные разъёмы системного блока и разобраться зачем они служат, чтоб в предстоящем у вас не появлялось заморочек при сборке компьютера либо при установке нового оборудования.
Итак начнем. Ниже я приведу обычный системный блок с пояснениями. В последствии разберемся зачем каждый определенный порт служит.
На картинке мы лицезреем обычный системный блок, мало устаревший, но для наших думаю подойдет.
Разъемы под сетевые кабели
В самом верху системного блока мы лицезреем разъем блока питания (либо сокращенно БП) для подключения компьютера к сети. Под ним обычно еще лепят наклейку с разрешенным входным напряжением. К примеру 220 В. Под разъемом находится тублер, который можно переключать в позицию «0» и «I». Соответсвенно 0 — подача тока не разрешена, I — подача тока разрешена.
Сейчас незначительно о том, что такое блок питания. Блок питания это таковой преобразователь напряжения, который присутсвует в каждом системном блоке. Он получает ток от вашей домашней сети и конвертирует его в нужный для работы компьютера, так же он распределяет его при помощи собственной проводки меж внутренними компонентами вашего системного блока. Такими как материнская плата, жесткие диски, видеоплата и наружные куллеры. Смотрится он приблизительно вот так:
А более производительные и современные вот так:
Как и у основного системного блока, у него тоже есть свои спец разъемы для подключения к нему внутренних компонент уже самого системного блока. На жесткие диски одни, на куллеры другие, а на материнскую плату третьи. Но тщательно углубляться в раъемы блока питания мы сейчас не будем, т.к статья не об этом. Ну и если блок питания уже установлен в ситемном блоке, означает все уже подключили до вас.
Но сам блок питания просто так в розетку не вставляется. Нужен особый сетевой кабель. Смотрится он вот так:
Одним концом кабель втыкаеться в обыденную розетку, а другим подключается к разъему в блоке питания. Как следует для того, чтоб запитать током наш системный блок со всеми его внутренними компонентами, нам необходимо подключить блок питания к розетке при помощи кабеля и переключить переключатель на блоке питания в положение подачи тока — «I».
Разъемы материнской платы
Так, с блоком питания разобрались. Сейчас перебегаем к разъемам материнской платы. Это наибольшая и самая основная плата снутри вашего системного блока, потому от нее и идет самое огромное количество разных разъемов. Кстати смотрится она приблизительно вот так:
А из раъемов на ней в большинстве случаев встречаются ps/2 порты, usb гнезда, графические разъемы, разъем под сетевой кабель и выходы для аудиоустройств (микрофон, колонки, усилитель и.т.п)
Разъемы для клавиатуры и мышки
В самом верхнем ряду разъемов материнской платы размещаются два PS/2 порта.
Они находятся всегда рядом и служат для подключения клавиатуры и мыши. Зеленоватый для подключения мыши, фиолетовый для подключения клавиатуры. Разъёмы полностью схожие, отличаются только цветом. Потому их нередко путают меж собой. Даже цветовое различие не помогает. Ведь у большинства юзеров компьютер стоит понизу, под столом, повернутый собственной задней панелью к стенке, где царствует кромешная тьма. Выход из данного положения один — карманный фонарик. Но есть и малая хитрость. Разъем для мышки в большинстве случаев находится с правой стороны, а для клавиатуры с левой. Этот разъем издавна устарел, ближайшее время повстречать его можно все пореже. На последних моделях где он еще употребляется эти два порта скомбинированы в один и могут подключать как мышку так и клавиатуру.
После PS/2 раъемов под мышку и клавиатуру на современных материнских платах обычно сходу идут порты usb 2.0 и usb 3.0, но на более ранешних материнских платах все еще встречаются вот такие вот непонятные современному юзеру монстры:
Это параллельный LPT разъем. Он является морально устаревшим разъемом и на замену ему уже издавна пришел универсальный порт USB, который я обрисую ниже. LTP pазъем был в свое время разработан компанией IBM и употреблялся для подключения устройств перифирии (принтеры, модемы и прочее) в системе MS-DOS.
Еще для вас может повстречается вот таковой вот порт:
Это поочередный COM порт. Тоже является морально устаревшим. Слово поочередный значит, что данные по нему передаются поочередно, по одному биту. Ранее он употреблялся для подключения терминалов, сетевых устройств и мыши. В текущее время время от времени употребляется для подключения спутниковых ресиверов, источников бесперебойного питания и охранных систем.

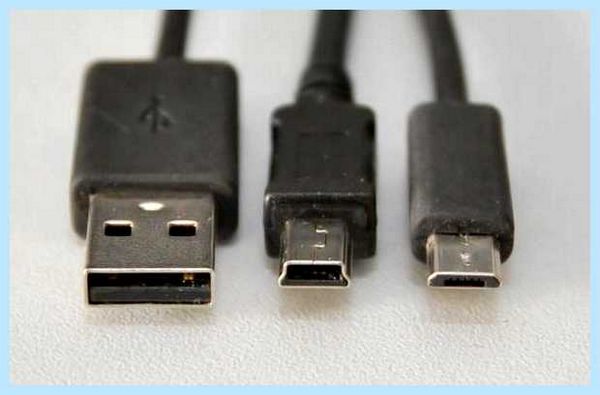

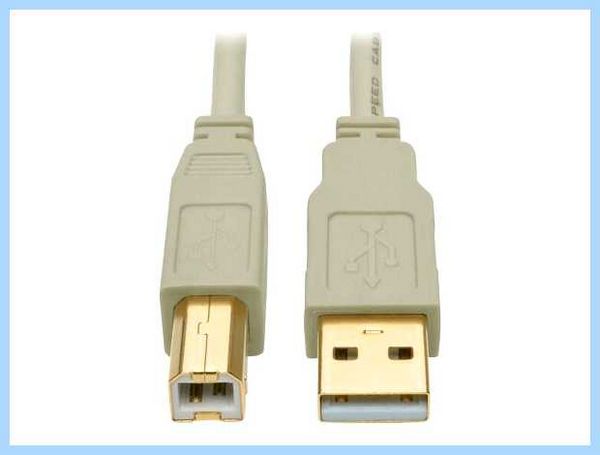

Ниже идут уже знакомые большинству из вас USB порты. Это конкретно те, в которые мы вставляем свои флешки, принтеры, usb зарядки для телефонов и много чего остального. В реальный момент существует несколько разновидностей данных портов. Самые пользующиеся популярностью из их это usb 2.0 и usb 3.0
Отличаются они цветом и скоростью передачи данных. USB 2.0 порт темный и действенная скорость передачи данных у него около 30 Мбайт/сек, тем временем у USB 3.0 порта порядка 300 Мбайт/с. USB 3.0 порты всегда голубого либо ярко голубого цвета.
Естественно, разделять с моей стороны все usb порты на 3.0 и 2.0 способ варварский, т.к существовали и есть еще много разных подмодификаций типа usb 2.0 full-speed, usb 2.0 high-speed и usb 3.1, но для наших целей думаю деления на 2.0 и 3.0 будет более чем довольно. Если для вас вдруг станет любопытно выяснить о переходных вариантах, сможете открыть википедию. Там все тщательно расписано.
Останавливаться более тщательно на usb портах я пожалуй не буду, ибо сейчас каждый школьник знает зачем они употребляются. Скажу только, что эти порты могут не только лишь передавать данные, но могут также передавать ток маленького напряжения. Отсюда как раз все эти usb зарядки для мобильных устройств. А еще они поддерживает ветвление. Это означает что при достаточном напряжении и наличии usb хаба (бытовым языком удлиннителя) к одному usb порту можно подключить до 127 устройств.
Под usb портами либо рядом с ними находится гнездо Еthernet.
Оно употребляется для подключения компьютера к какой-нибудь внутренней сети либо глобальной сети Ethernet. Все находится в зависимости от событий и желаний владельца. Подключаются компьютеры к глобальной сети или объединяются в локальные сети, разумеется, не просто так, а по средствам сетевого кабеля. На обоих концах которого присутствуют коннекторы RJ 45 для подлкючения к разъемам сетевых устройств. Вот вид стандартного сетевого кабеля:
На данной плате представленны разъемами Jack 3.5 . Находятся в самом нижнем ряду разъемов материнской платы и служат для подключения различных акустических устройств ввода/вывода звука к компьютеру.
Розовый разъём служит для подключения микрофона, точнее для устройств ввода звука. Зеленый является линейным выходом и необходим для устройств вывода звука (наушники, колонки). Голубой разъём служит для приема звукового сигнала от внешней подсистем(радио, портативного или другого плейера, либо телевизора)
Если на вашей материнской плате 6 разъемов, то ваша звуковая карта расчитана на работу и в 4-х канальном режиме. Ораньжевый разъем, в таком случае, предназначен для подключения сабвуфера (низкочастотной калонки). Серый для дополнительных боковых. Черный для тыловых (задних).
В ближайшее время цветовые обозначения разъемов весьма условны и, в случае необходимости, с помощью драйверов перенастраиваются при необходимости под другие функции. Например что бы подключить в разъем микрофона дополнительные наушники — достаточно при подключении указат драйверу что данное устройство является устройством вывода (колонки или наушники).
Ну и в самом низу, отдельно от разъемов материнской платы, мы видим видео разъемы, идущие от внешней видеокарты или между разъемами материнской платы если у вас она встроенная. Короткое пояснение различий. Внешняя (дискретная) видеокарта это та, которая отделяется от материнской платы. Т.е она туда не впаяна, а подключается при помощи разъема PCI-Express на материнской плате. Обычно, внешняя видеокарта значильно мощьнее видеокарты встроенной. Встроенная же видеокарта в материнскую плату впаяна и на самом деле является ее неотделимой частью. Последние пару лет встроенные видеокарты является частью процессора и при работе забирает у него мощьность и отделяет себе часть оперативки.
Видеоразъемы нужны для подключения мониторов или телевизоров к компьютеру. Иногда можно встретить и TV-выход для подключения телевизионной антенны, но это чаще исключительно в тех случаях когда для приема TV сигнала в системный блок докупается и устанавливается еще одна дополнительная плата. Обычно можно встретить только видео разъемы для подключения мониторов.
Самым распространенным, сейчас, является HDMI (High Definition Multimedia Interface) интерфейс.
Данный интерфейс присутствует в современных видеокартах, мониторах и телевизорах. Главная особенность HDMI — возможность передавать по одному кабелю аудио и видео цифровой видеосигнал высокой четкости (HDTV с разрешением до 1920×1080 точек), а так же многоканальный цифровой звук, и сигналы управления.
Немногим менее распространенным, но так же довольно часто встречающимся, является DisplayPort.
По техническим характеристикам он мало чем отличается от разъема HDMI, но в отличие от предыдущего не требует от производителя никаких лицензионных выплат. По этому быстро набирает популярность у производителей. В настрящее время данный порт активно вытесняется разъемом Thunderbolt, который выглядит точно так же, поддерживает обратную совместимость и при всем этом имеет значительно больше возможностей. Скорость передачи данных разъема Thunderbolt достигает 40 Гбит/с. Он имеет меньшее энергопотребление и позволяет подключать до двух мониторов с разрешением 4K, либо один с разрешением 5K.
Первый из устаревающих разъемов для подключения мониторов называется DVI
Это разъем предназначенный для передачи изображения на высокоточные цифровые устройства отображения. Был разработан компанией Digital Display Working Group
Аналоговый разъем для подключения устаревших мониторов называется VGA
Разъем считается устаревшим. А используется он для подключения аналоговых мониторов. В таких мониторах сигнал передается построчно. Причем при изменении напряжения изменяется яркость экрана. Разработан был этот разъем в далеком 1987 году компанией IBM
Разъемы USB, FireWire
быстрый просмотр
TE Connectivity
от 150 шт. — 190 руб.
от 1500 шт. — 130 руб.
TE Connectivity
от 100 шт. — 177 руб.
от 1000 шт. — 147 руб.
TE Connectivity
от 200 шт. — 198 руб.
от 2000 шт. — 142 руб.
быстрый просмотр
TE Connectivity
от 150 шт. — 80 руб.
от 1500 шт. — 55 руб.
TE Connectivity
от 200 шт. — 87 руб.
от 2000 шт. — 60 руб.
быстрый просмотр
TE Connectivity
от 60 шт. — 276 руб.
от 600 шт. — 216 руб.
от 200 шт. — 89 руб.
от 2000 шт. — 61 руб.
TE Connectivity
от 150 шт. — 339 руб.
от 1500 шт. — 265 руб.
быстрый просмотр
от 500 шт. — 36 руб.
от 5000 шт. — 25 руб.
от 1000 шт. — 22 руб.
от 10000 шт. — 14 руб.
быстрый просмотр
от 300 шт. — 41 руб.
от 3000 шт. — 28 руб.
от 300 шт. — 26 руб.
от 3000 шт. — 18 руб.
от 150 шт. — 26 руб.
от 1500 шт. — 18 руб.
от 1000 шт. — 25 руб.
от 10000 шт. — 16 руб.
быстрый просмотр
3 дня, 1 шт.
от 1000 шт. — 9.30 руб.
от 10000 шт. — 5.80 руб.
от 100 шт. — 80 руб.
от 1000 шт. — 55 руб.
от 100 шт. — 112 руб.
от 1000 шт. — 76 руб.
Товаров на странице
USB – разъёмы для последовательной передачи данных. Используются для подключения низкоскоростных и среднескоростных устройств перифирии в вычислительной технике. Подключаются устройства к шине USB четырёхпроводным кабелем: два провода используются для приёма/передачи данных, другие два – для питания устройств перифирии.
FireWire (IEEE 1394) – разъёмы для соединения последовательной высокоскоростной шины, с помощью которых происходит обмен цифровой информации между компьютером и другими электронными устройствами. Они обычно имеют 4 контакта (2 для приёма, 2 для передачи), могут также иметь дополнительные 2 провода для приёма и передачи, и ещё 1 резервный контакт.
Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Иркутск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, СДЭК, Л-Пост, Boxberry, 5Post, транспортными компаниями DPD и «Деловые Линии», также Почтой России в Тольятти, Хабаровск, Владивосток, Махачкала, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Сургут, Нижний Тагил, Чита, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.
Товары из группы «Разъемы USB, FireWire» вы можете купить оптом и в розницу.
-
- Магазины и оптовые отделы
- Видео
- Новости
- Каталог производителей
- Каталоги автозапчастей
- Акции и спецпредложения
- Калькуляторы
- Обратная связь
- Политика конфиденциальности
- Пользовательское Соглашение
- История компании
- «ЧИП и ДИП» сегодня
- 25 лет в сфере e-com
- Контактная информация
- Реквизиты ЗАО «ЧИП и ДИП»
- Дистрибьюция
- Планируете стать поставщиком?
- Работа в «ЧИП и ДИП»
Как правильно подключить переднюю панель usb к материнской плате
Хотите подключить геймпад к компьютеру, а все разъемы, включая передние, заняты другими устройствами? Тогда придется приобрести USB-контроллер, который устанавливается в слот PCI на материнской плате.
Если вы подключали видеокарту, то без труда сможете установить еще одну плату при наличии свободного слота.

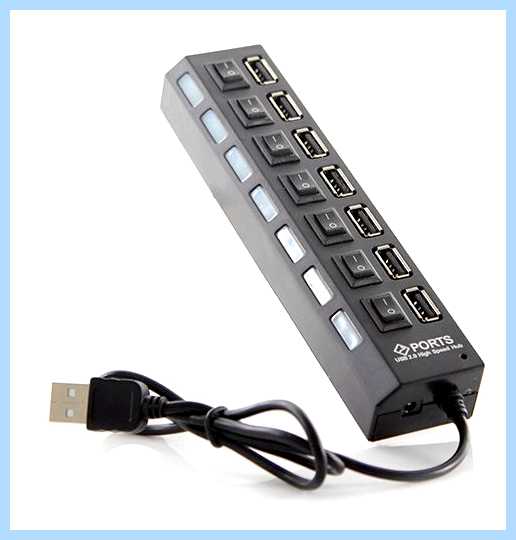

Если на «материнке» свободных слотов не осталось, используйте внешние USB-концентраторы.
Такие устройства подключаются в имеющийся разъем и позволяют серьезно увеличить количество портов.
Установив несколько контроллеров и добавив в ним ряд хабов, можно увеличить число работающих портов USB до 127 (это ограничение протокола; больше просто не получится). Конечно, обычному пользователю такое количество вряд ли понадобится, но пара-тройка портов никогда лишними не будут.
Читайте также: Розетка в ванной для стиральной машины
Всем привет! Сегодня мы рассмотрим сразу несколько вопросов на тему, как подключить USB к компьютеру. Во-первых, мы научимся подключать любые устройства по USB к компьютеру. А во-вторых, я расскажу, каким образом можно подключить к компьютеру дополнительные USB порты, если вам их не хватает для всех устройств. Итак, поехали!

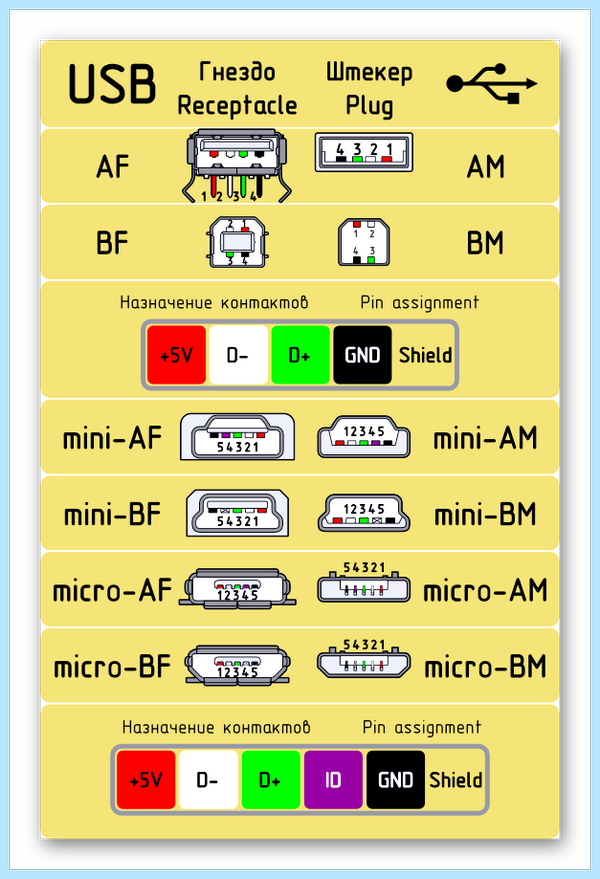

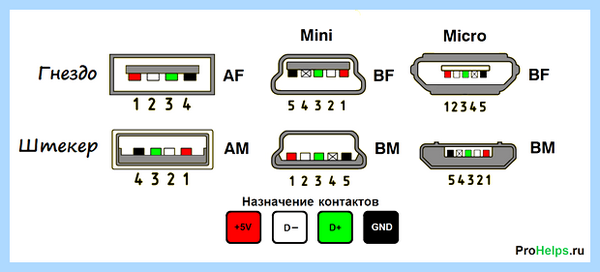

Распиновка разъемов USB 2.0 и USB 3.0 на материнской плате

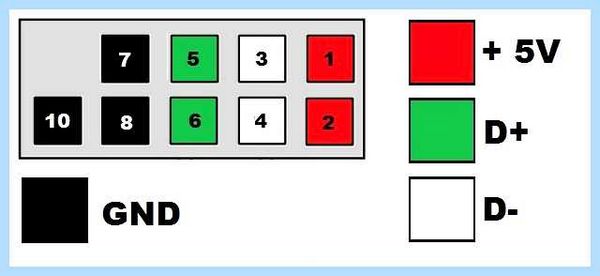

К сожалению, нет единого обозначения всех ножек и контактов разъемов, поскольку технология их производства не является стандартизированной. Вследствие этого на каждой модели материнской платы соотношение может быть разным. На изображении ниже вы видите схематическую распиновку USB-штекера с цветным обозначением каждого контакта. Именно от этих условных знаков мы и будем отталкиваться при дальнейшем разборе разъемов на материнке.

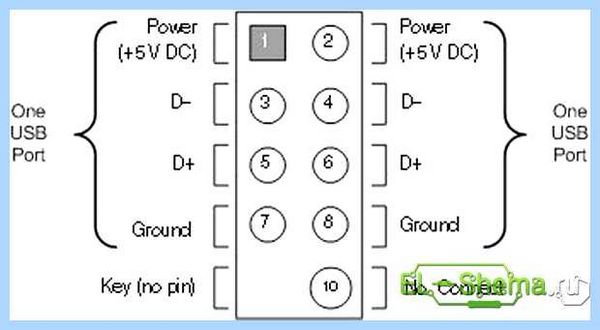

USB 2.0
Начнем с более распространенного USB 2.0. Еще не все производители комплектующих устанавливают в свои платы новые разъемы USB 3.0 или 3.1, однако несколько входов старой версии 2.0 на борту обязательно имеется. Распиновка выглядит несложно, ведь состоит элемент всего из десяти проводков или металлических ножек. Обратите внимание на иллюстрацию ниже. Там находится условное обозначение всех этих контактов.
Теперь давайте по очереди разберемся с каждым из них, чтобы у начинающих пользователей не возникло трудностей с пониманием обозначений:
- 1 и 2. Обозначаются красным цветом и имеют названия 5V,VCC или Power. Отвечают за подачу питания;
- 3 и 4. Выделены белым цветом и практически везде указываются как D- — контакты для передачи данных с негативным зарядом;
- 5 и 6. Зеленый цвет, символическое название D+ — контакты передачи данных с положительным зарядом;
- 7, 8 и 10. Обычно черным цветом выделяется земля, а название на контакте соответствует GND.
Вы могли заметить отсутствие девятого контакта. Его нет, поскольку это место выполняет роль ключа для понятия правильного подключения проводов к разъему.
РАЗЪЁМЫ НА МАТЕРИНСКОЙ ПЛАТЕ
На материнской плате есть множество разъемов для подключения различных устройств. Это процессор, видеокарта, оперативная память и другие. Иногда также, по каким либо причинам, предпочитают пользоваться не встроенными звуковой и сетевой картой, а отдельными устанавливаемыми в PCI и PCI–E разъемы. С их подключением обычно проблем не возникает, достаточно установить карту в свой слот. Но иногда возникает надобность полной разборки компьютера и самостоятельной замены материнской платы с целью апгрейда, либо сгоревшей платы на аналогичную новую. Сверхсложного в этом ничего нет, но есть, как и везде, свои нюансы. Для работы материнской платы и установленных в неё устройств к ней нужно подключить питание. В материнских платах, выпускаемых до 2001-2002 года питание на материнские платы подавалось с помощью разъема 20 pin.

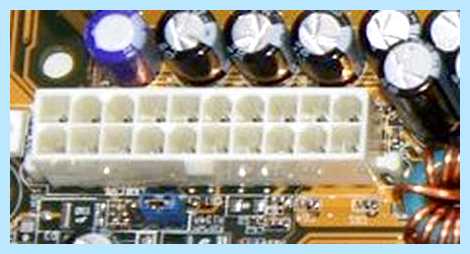

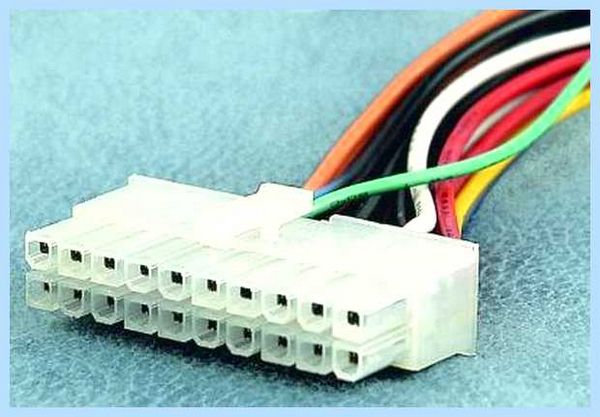

Разъем питания 20-пин гнездо
Такой разъем имел на корпусе специальную защелку для исключения самопроизвольного извлечения разъема, например в случае тряски, при перевозке. На рисунке она находится снизу.
Разъем питания 20-пин штекер
С появлением процессоров Pentium 4 добавился второй 4–х пиновый разъем 12 вольт, подключаемый отдельно к материнской плате. Называются такие разъемы 20+4 pin. Примерно с 2005 года стали поступать в продажу блоки питания и материнские платы 24+4 pin. В таком разъеме добавляются еще 4 контакта (не путать с 4 pin 12 вольт). Они могут быть, как соединены с общим разъемом и тогда 20 pin превращаются в 24 pin, так и подключаться отдельным 4 pin разъемом.
Читайте также: Типы свинцово-кислотных аккумуляторов

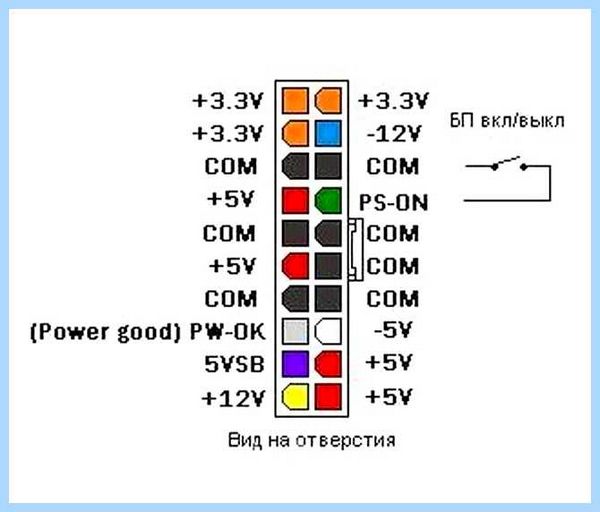

Разъем блока питания 20 + 4 пин
Это сделано для совместимости по питанию со старыми материнскими платами. Но для того чтобы компьютер включился, мало подать питание на материнскую плату. Это в древних компьютерах, в которых стояли материнские платы формата АТ, компьютер включался после подачи питания на блок питания, выключателем или силовой кнопкой с фиксацией. В блоках питания формата АТХ для их включения нужно замкнуть выводы блока питания PS–ON и СОМ. Кстати, таким способом можно проверить блок питания формата АТХ, замкнув проволочкой или разогнутой канцелярской скрепкой эти выводы.
Включение блока питания
При этом блок питания должен включиться, начнет вращаться кулер и появится напряжение на разъемах. Когда мы нажимаем кнопку включения, на лицевой панели системного блока, мы подаем на материнскую плату своего рода сигнал, что компьютер нужно включить. Также если мы нажмем во время работы компьютера эту же кнопку и подержим её около 4–5 секунд, компьютер выключится. Такое выключение нежелательно, потому что может наступить сбой в работе программ.
Разъем Power switch
Кнопка включения компьютера (Power) и кнопка сброса (Reset) подключаются к материнской плате компьютера с помощью разъемов Power switch и Reset switch. Выглядят они как двухконтактные черные пластмассовые разъемы, имеющие два провода белый (или черный) и цветной. Подобными разъемами, к материнской плате подключаются индикация питания, на зеленом светодиоде, подписанная на разъеме как Power Led и индикатор работы винчестера на красном светодиоде HDD Led.
Разъемы задней панели системного блока

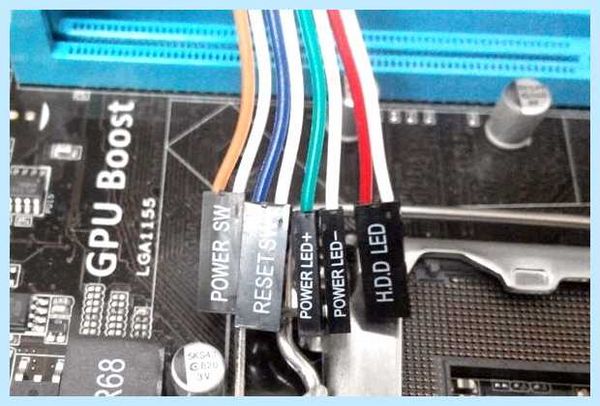

Разъемы подключения светодиодов и кнопок
Разъем Power Led часто бывает разделен на два разъема по одному пину. Это сделано из за того, что на некоторых материнских платах эти разъемы находятся рядом, также как у HDD Led, а на других платах они разделены местом под пин.

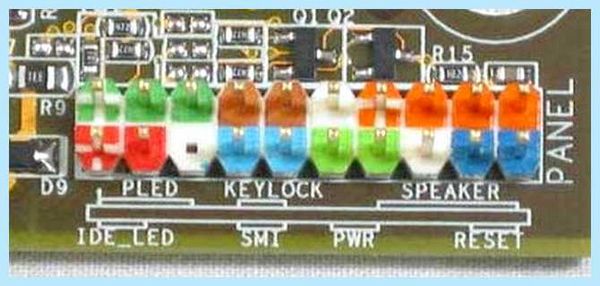

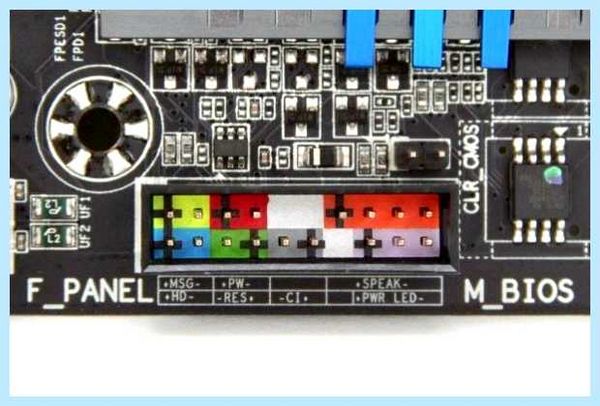

Фронт панель материнской платы
На рисунке выше изображено подключение разъемов Front panel или передней панели системного блока. Разберем более подробнее подключение Front panel. Нижний ряд, слева, красным (пласмассой) выделены разъемы для подключения светодиода винчестера (HDD Led), дальше идет разъем SMI, выделенный голубым, затем разъем для подключения кнопки включения, выделен светло зеленым (Power Switch), после идет кнопка сброса выделена синим (Reset Switch). Верхний ряд, начиная слева, светодиод питания, темно зеленым (Power Led), Keylock коричневым, и динамик оранжевым (Speaker). При подключении разъемов светодиодов Power Led, HDD Led и динамика Speaker нужно соблюдать полярность.
Читайте также: Electronic workbench — моделирование электронных схем, скачать программу

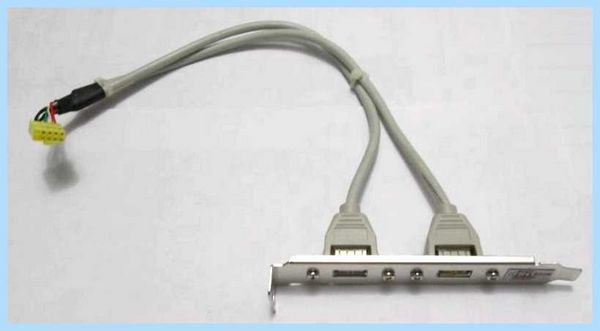

Планка USB разъемов
Также много вопросов возникает у начинающих при подключении на переднюю панель USB разъемов. Аналогично подключаются планка разъемов, размещаемая на задней стенке компьютера и внутренний кардридер.
Что делать если на системном блоке не работают передние usb порты? #usb #usbпорт #ремонтпк

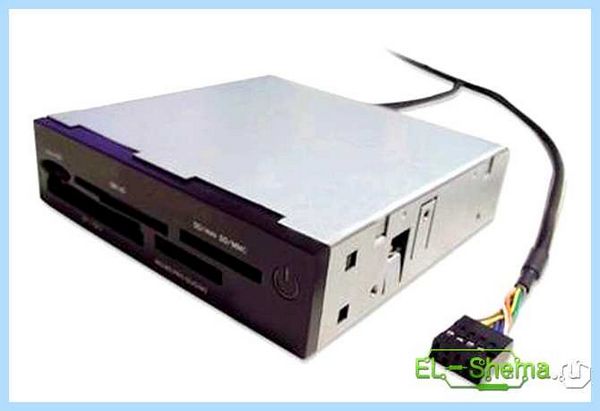

Внутренний кардридер и шнур
Как видно из двух вышеприведенных рисунков кардридеры и планки подключаются с помощью 8 контактного слитного разъема.

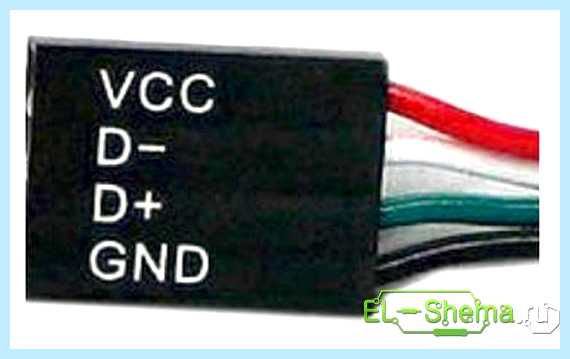

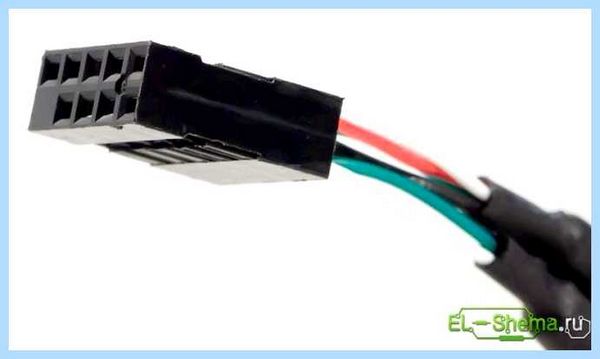

USB разъем на кабеле для подключения к материнской плате
Но подключение USB разъемов на переднюю панель иногда бывает затруднено тем, что пины этого разъема бывают разъединены.
Подключение USB к материнской плате — схема
На них нанесена маркировка, подобной той которую мы видели на разъемах подключения передней панели. Как всем известно, в USB разъеме используются 4 контакта: питание +5 вольт, земля и два контакта для передачи данных D- и D+. В разъеме подключения к материнской плате мы имеем 8 контактов, 2 порта USB.
Разъем подключения к USB
Если разъем все же будет состоять из отдельных пинов, цвета подключаемых проводов видно на рисунке выше. Помимо кнопок включения, сброса, индикации и USB разъемов, на переднюю панель выводятся гнезда подключения микрофона и наушников. Эти гнезда также подключаются к материнской плате отдельными пинами.

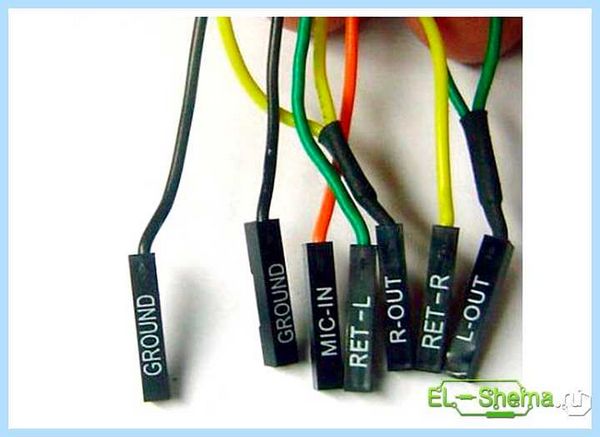

Подключение аудио разъемов передней панели ПК
Подключение гнезд организовано таким образом, чтобы при подключении наушников отключались колонки, подключенные к разъему Line-Out в задней части материнской платы. Разъем, к которому подключаются гнезда на передней панели, называется FP_Audio, или Front Panel Audio. Этот разъем можно видеть на рисунке:

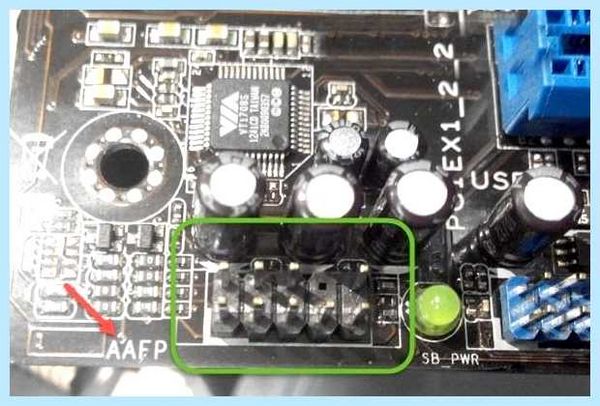

Фронт панель аудио системного блока

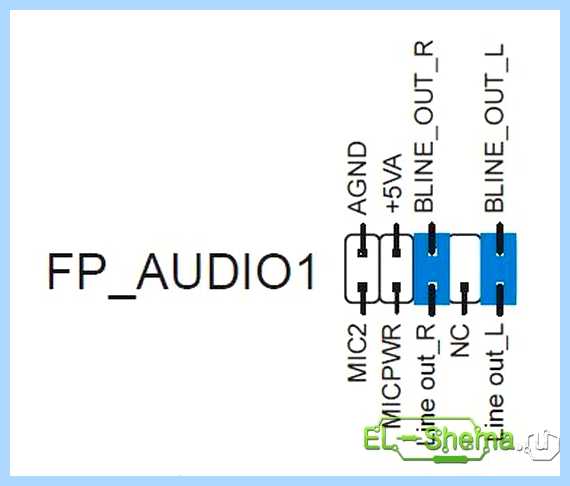

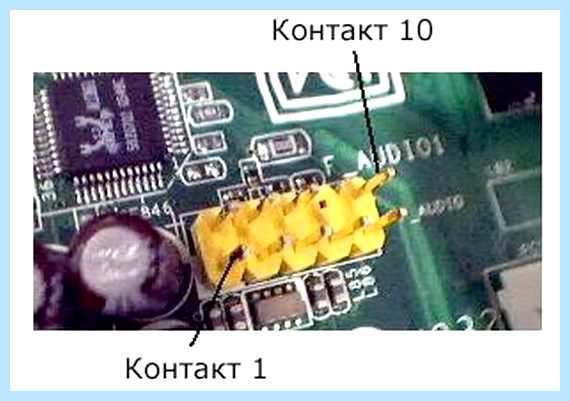

Распиновку или расположение контактов на разъеме видно на следующем рисунке:
Подключение fp audio
Здесь есть один нюанс, если вы пользовались корпусом с гнездами для микрофона и наушников, а после захотели поменять на корпус без таких гнезд. Соответственно не подключая разъемы fp_audio на материнскую плату. В таком случае при подключении колонок к разъему Line-Out материнской платы звука не будет. Для того чтобы встроенная звуковая карта заработала, нужно установить две перемычки (джампера) на 2 пары контактов, как на рисунке далее:
Читайте также: Греющий кабель своими руками

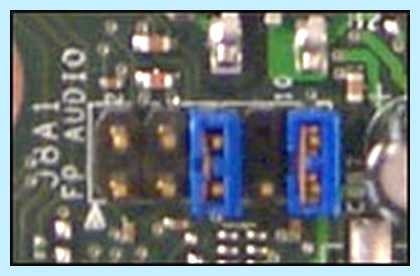

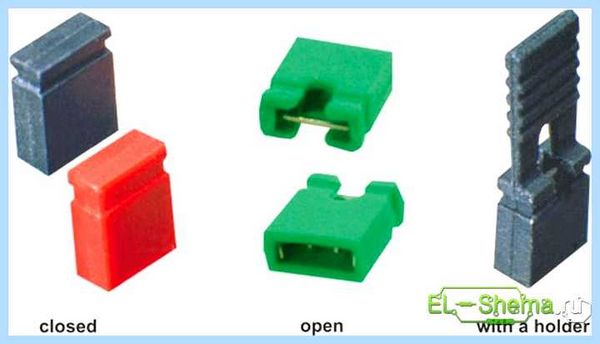

Перемычки на fp_audio
Такие джамперы — перемычки используются для установки на материнских платах, видео, звуковых картах и других устройствах для задания режимов работы.
Джамперы материнской платы фото
Устроена перемычка внутри очень просто: в ней два гнезда, которые соединены между собой. Поэтому, когда мы одеваем перемычку на два соседних штырька — контакта, мы их замыкаем между собой.
Планка LPT порта
Также на материнских платах встречаются распаянные разъемы LPT и COM портов. В таком случае для подключения используется планка с выводом соответствующего разъема на заднюю стенку системного блока.

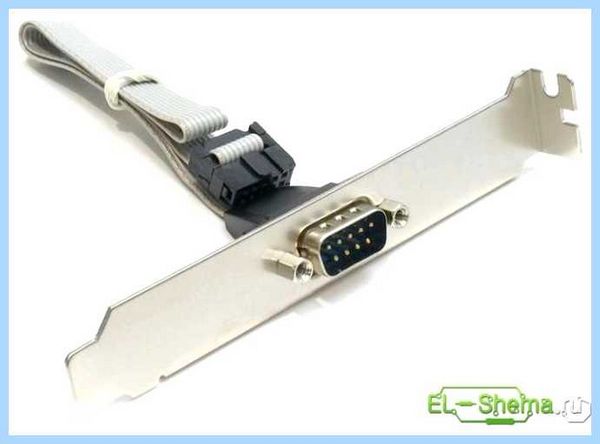

Планка COM порта
При установке нужно быть внимательным и не подключить разъем неправильно, наоборот. Ещё на материнских платах находятся разъемы для подключения кулеров. Их количество бывает, в зависимости от модели материнской платы равным двум, в дешевых моделях плат, до трех в более дорогих. К этим разъемам подключаются кулер процессора и кулер на выдув, расположенный на задней стенке корпуса. К третьему разъему можно подключить кулер, устанавливаемый на передней стенке системного блока на вдув, либо кулер устанавливаемый на радиатор чипсета.

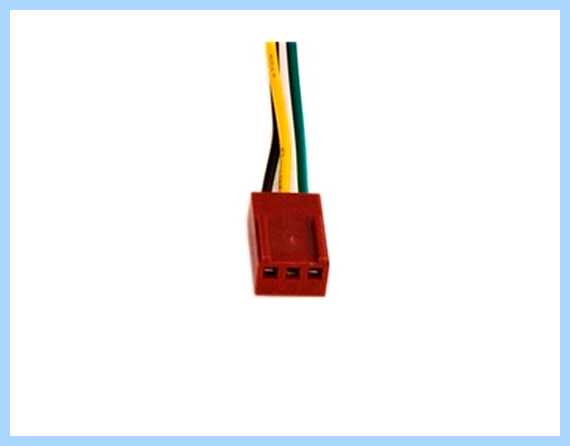

Разъем подключения кулера к материнке
Все эти разъемы взаимозаменяемы, так как они идут в основном трехпиновые, исключение составляют четырехпиновые разъемы подключения кулеров процессора.
Originally posted 15 Марта 2019 20:37:50. Republished by Blog Post Promoter
Подключение передней панели к материнской плате
Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием.
Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus, Gigabyte, Asrock, MSI и других.
Этапы подключения передней панели к материнской плате
Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:
Этап 1

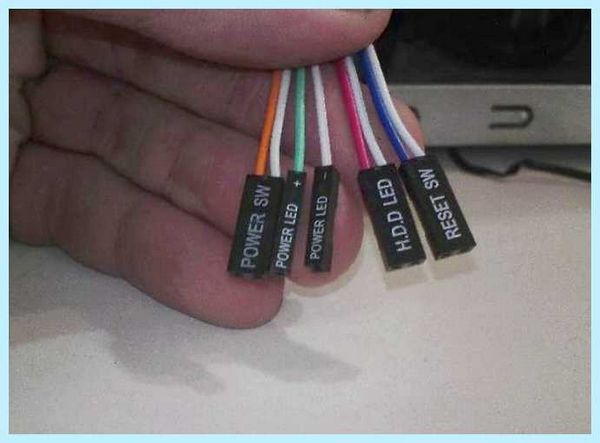

Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.
Расположенные на фото сверху штекеры подразумевают собой следующее:
Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.
Этап 2
Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:
Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).
Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

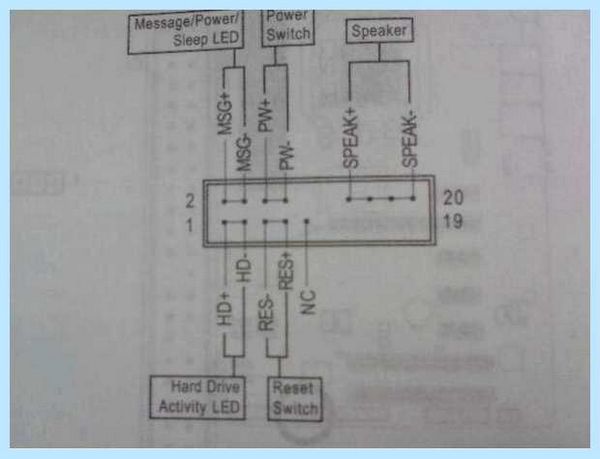

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:
Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.
Этап 3

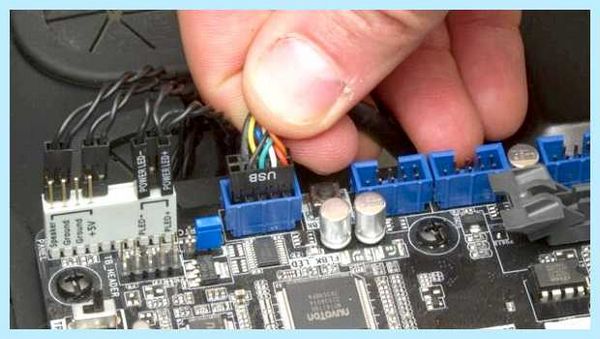

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:
Разъём для данного штекера может иметь следующие названия:
Этап 4
Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.
Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:
Если звук так и не появился, возможно, проблема кроется в BIOS. Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.
