Бренды Nokia, Philips, LG, Самсунг, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и тихо заряжать собственный телефон через стандартный дата-кабель.

Распиновка USB штекера

USB (универсальная поочередная шина) – Интерфейс передачи данных USB сейчас распространён везде, употребляется фактически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах используются как для передачи данных так и для зарядки батарей телефона.

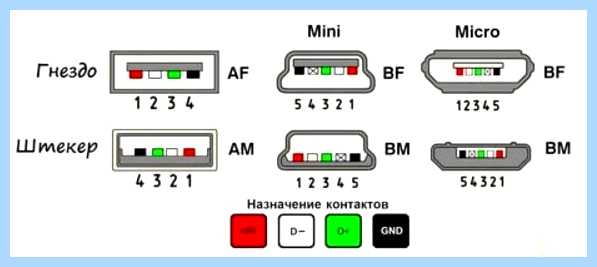

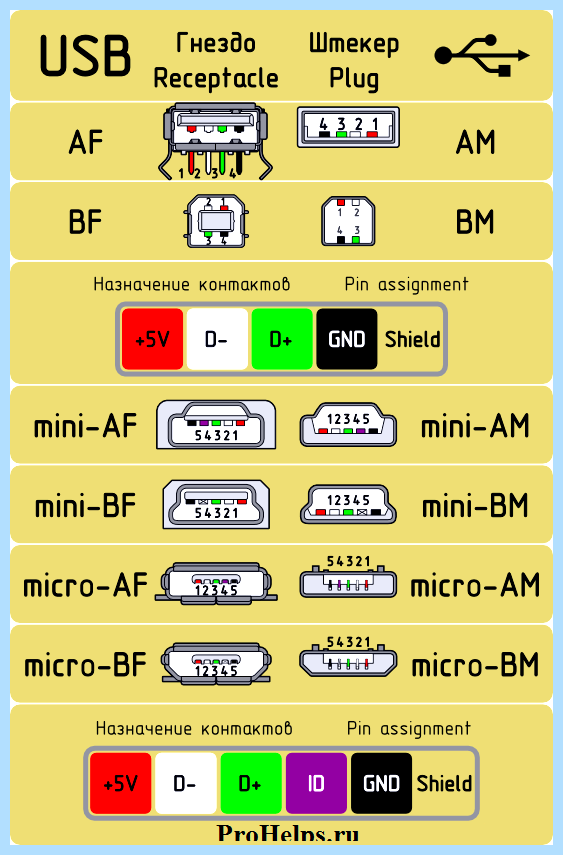

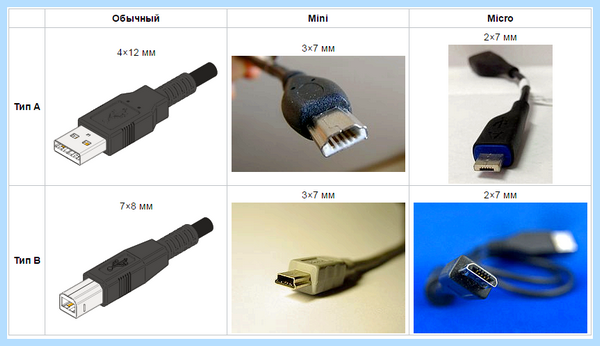

Виды разъёмов USB.

Существует огромное количество разновидностей типов разъёмов ЮСБ. Они все показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

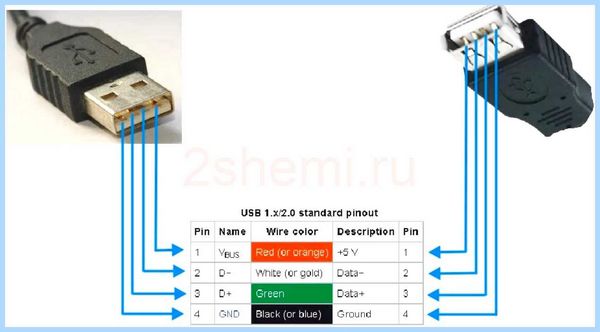

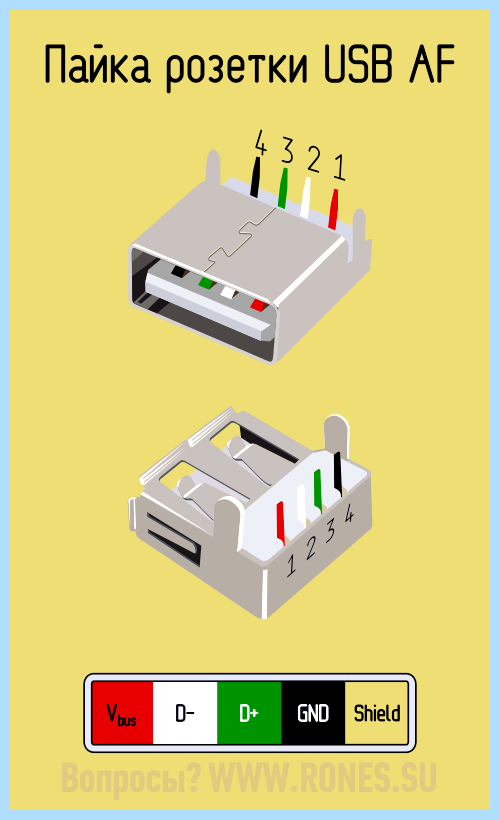

Распиновка usb кабеля по цветам.

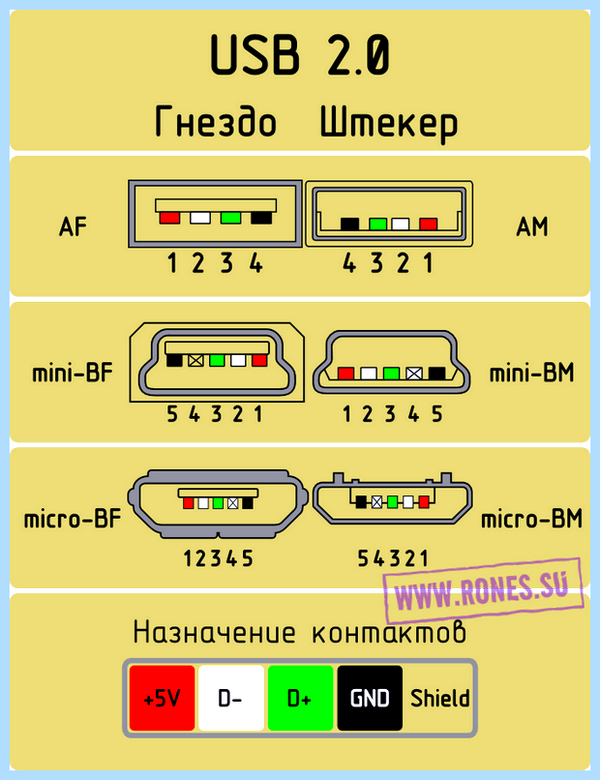

Распиновка Usb 2.0.

USB является поочередная шина. Он употребляет 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

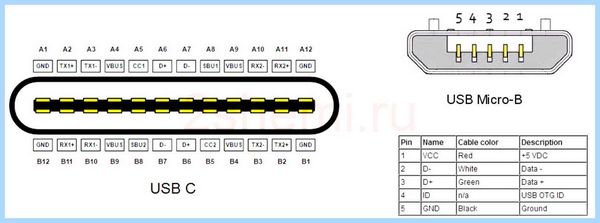

USB micro

USB micro употребляется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новенькая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Видео.

Окончил техникум по специальности разработка систем галактического полива томатов. Работал основным поваром по разработки водопроводного канала меж Сахарой и Южным полюсом. начиная с 2000 года ведущий спец по утилизации просроченного сыра. Имею обеспеченный актуальный опыт, могу Для вас посодействовать советом, С почтением, Мишка

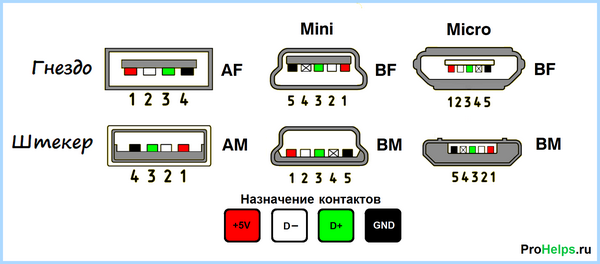

Распиновка USB разъемов для зарядки телефонов

Подключение светодиодов к разъему USB

Большая часть современных мобильников, телефонов, планшетов и других носимых девайсов, поддерживает зарядку через гнездо USB mini-USB либо micro-USB. Правда до одного эталона пока далековато и любая компания старается сделать распиновку по-своему. Наверняка чтобы брали зарядное конкретно у неё. Отлично хоть сам ЮСБ штекер и гнездо сделали стандартным, также напряжение питания 5 вольт. Так что имея хоть какое зарядное-адаптер, можно на теоретическом уровне зарядить хоть какой телефон. Как? Изучайте варианты распиновки USB и читайте дальше.

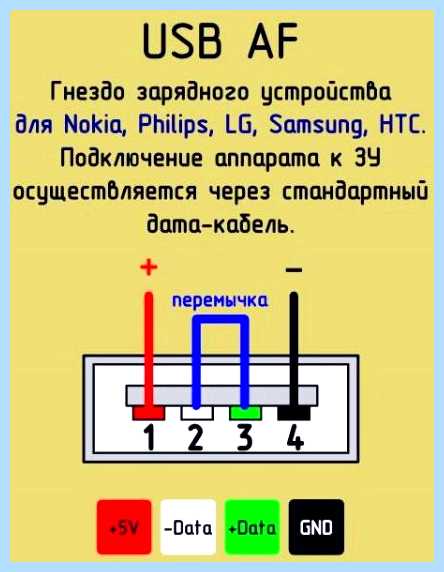

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Самсунг, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и расслабленно заряжать собственный телефон через стандартный дата-кабель.

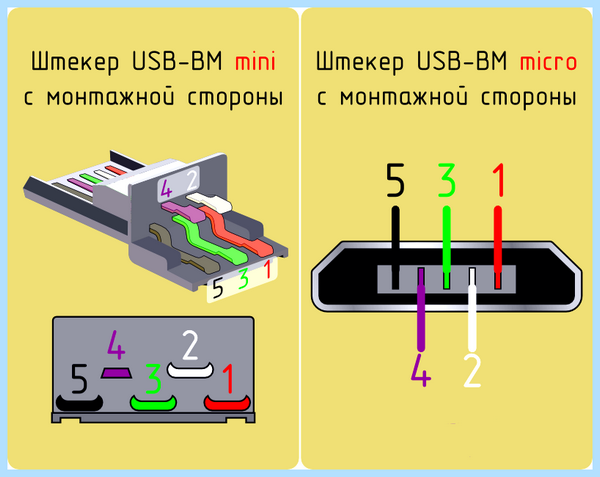

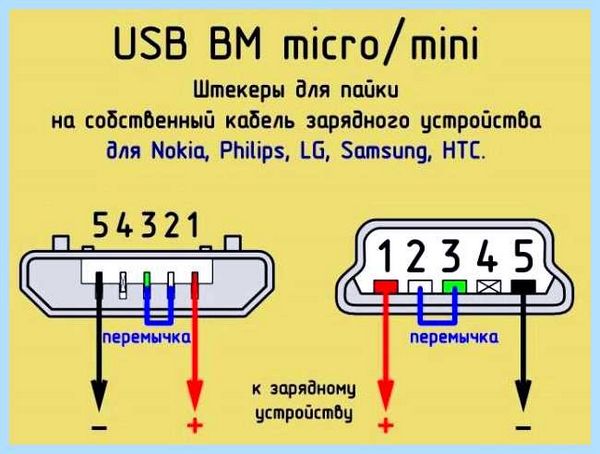

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не надо соединить 2 и 3 контакты в самом mini/micro USB. При всем этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

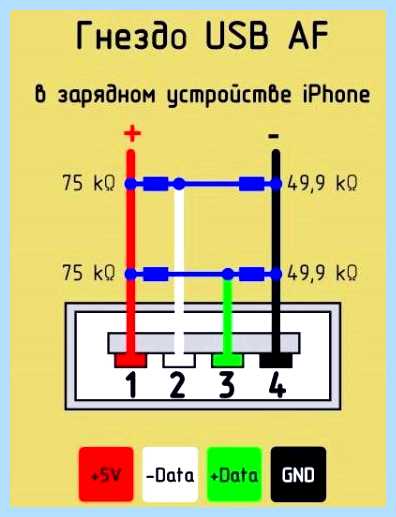

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

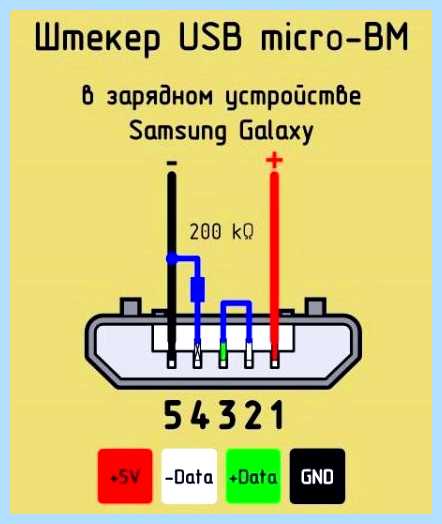

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

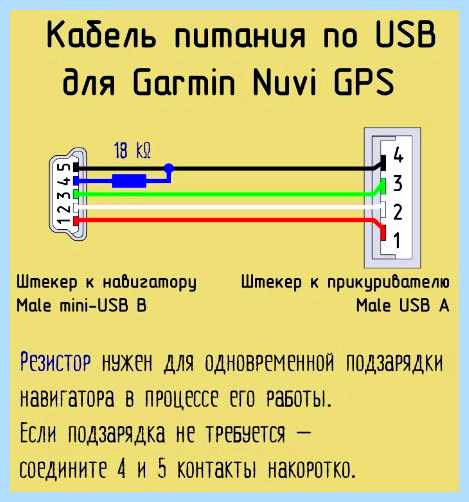

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

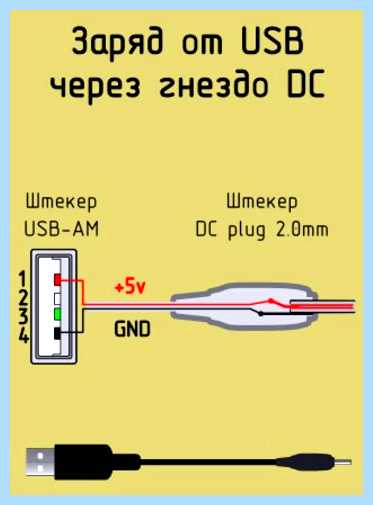

Практически любому планшетному компьютеру для заряда требуется большой ток – раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB в почти всех планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Да и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Полезное: Распиновка разъемов питания компьютера

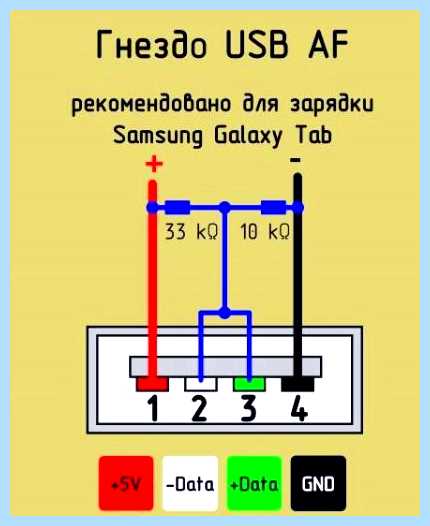

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

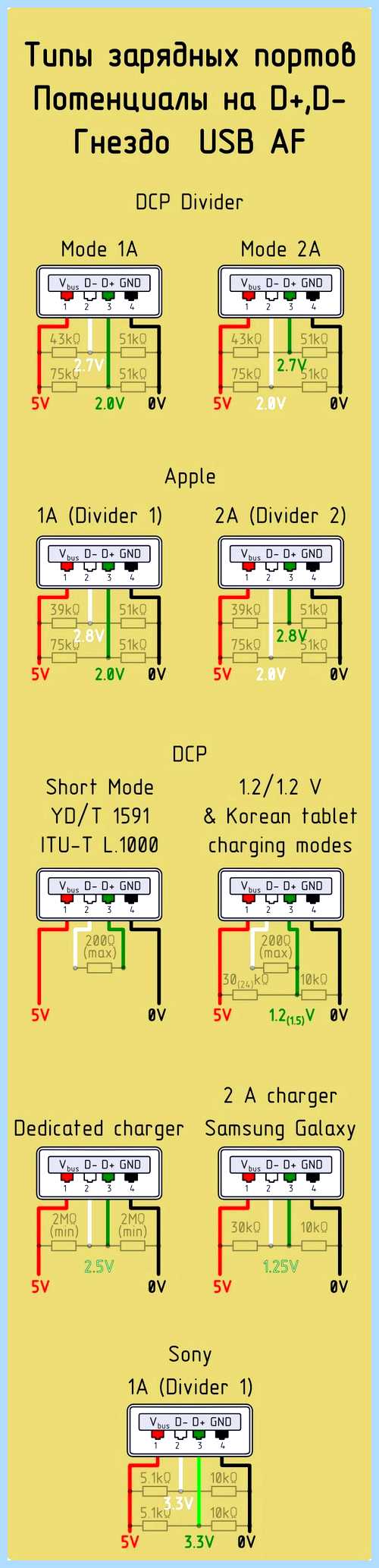

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

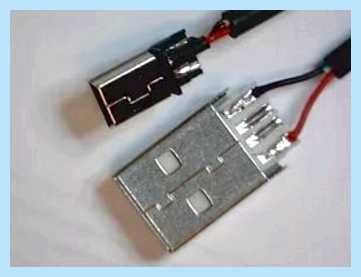

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником – не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после этого также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после этого соединение изолировать каждое отдельно. Полученное в конечном итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем – тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильников и их распиновка доступны в единой большой таблице – смотреть.

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Сборник замены разъёмов micro-USB планшетов и смартфонов. Типичные случаи

gregorythebird 10 Декабря 2020

Повторюсь, подробную информацию можно почерпнуть в статье Типы зарядных портов. Здесь же приведу сводную схему напряжений на контактах USB с указанием номинала резисторов, позволяющих те или иные напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать те же 200 Ом.

USB – A, B, C и D: распиновка, скорость и особенности подключения

Уже давно на сайте 2 Схемы была опубликована статья про виды USB коннекторов, но потому что вопросы продолжают поступать в редакцию, решено было написать более подробное продолжение. Интерфейс USB имеет тип разъема, определенный в соответствующем стандарте, описывающем его. Но с развитием технологий и развитием USB-соединения появились другие типы разъемов. Они также имеют отношение к направлению передачи данных в интерфейсе. Чтобы полностью понять особенности типов A, B и C, надо сначала взглянуть на различные версии стандарта USB. Тип разъема “USB” относится только к физической форме и разводке портов разъемов, в то время как буквенная версия означает, среди прочего, скорость и функциональность, предлагаемые интерфейсом.

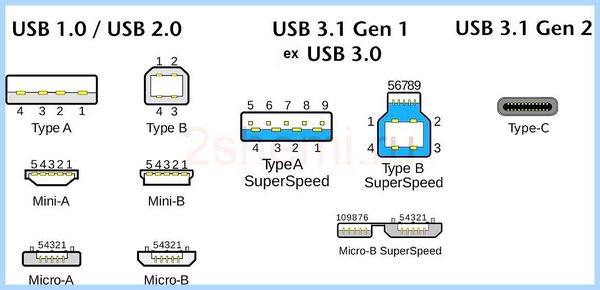

USB версии разъёмов

USB версии в настоящее время включают 1.1, 2.0, 3.0, 3.1 и 3.2.

Тип USB 1.1 был первой версией стандарта USB, выпущенной ещё в 1998 году, и имеет максимальную скорость передачи 12 Мбит / с. Однако в почти всех случаях USB 1.1 работает лишь на скорости 1,2 Мбит / с. Сегодня он давно устарел и выведен из употребления.
Стандарт USB 2.0, введенный в 2000 году, имеет максимальную скорость 480 Мбит / с в режиме Hi-Speed или 12 Мбит / с в обычном режиме работы. Он обратно совместим с USB 1.1. Как и версия 1.1, она имеет линии питания 5 В с током до 500 мА, что дает мощность 2,5 Вт.
USB 3.0 был представлен в 2008 году и имеет самую высокую скорость передачи данных – 5 Гбит / с в режиме SuperSpeed. USB 3.0 коннекторы обычно синие. Этот интерфейс обратно совместим, но имеет повышенный выходной ток до 900 мА, что дает мощность 4,5 Вт.
Следующая версия USB 3.1, которая была официально представлена на рынке в 2013 году. Он удваивает скорость интерфейса до 10 Гбит / с, передавая данные так же быстро, как и оригинальный стандарт Thunderbolt. Он обратно совместим с USB 3.0 и USB 2.0. USB 3.1 имеет три профиля питания и позволяет более крупным устройствам получать питание от хоста: до 2 А при 5 В (при потребляемой мощности до 10 Вт) и до 5 А при 12 В (60 Вт) или 20 В (100 Вт) – это так называемая технология USB Power Delivery (USB-PD), определяемая отдельно от самого стандарта USB.
Последней версией интерфейса является USB 3.2. Он был представлен в 2017 году. Этот интерфейс сохраняет существующие режимы данных USB 3.1 – SuperSpeed и SuperSpeed+, с 5 Гбит / с и 10 Гбит / с соответственно, но также вводит два новых режима передачи данных, предлагающих скорости передачи 10 и 20 Гбит / с, однако они требуют USB-С. USB 3.2 также является первой версией интерфейса, в каком разъем USB-C является единственным доступным и приемлемым стандартом разъема.

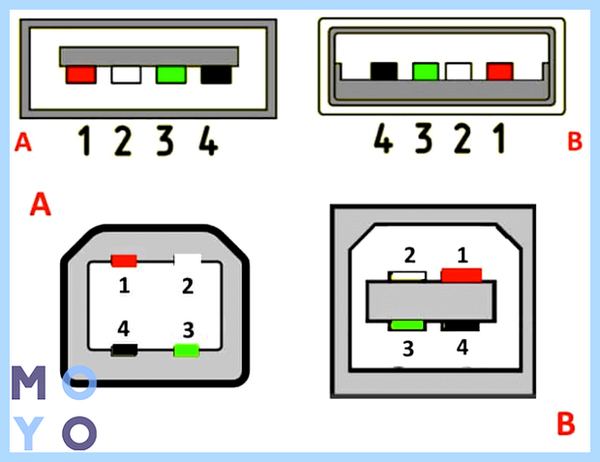

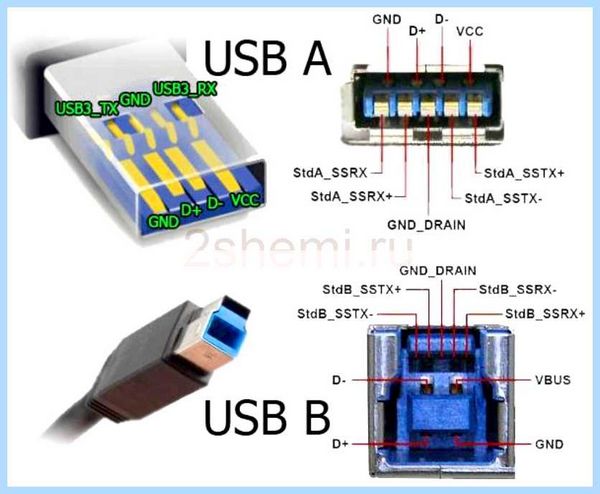

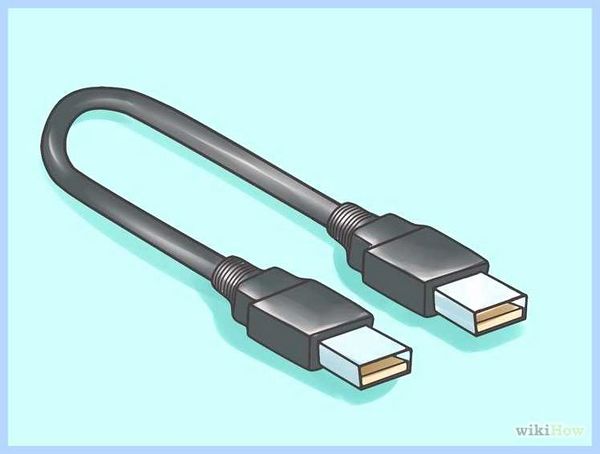

Благодаря плоской и прямоугольной форме USB тип A был оригинальным дизайном для первого стандарта USB. В традиционном USB-кабеле разъем типа A, также известный как штекерный разъем A, подключается к хосту, к его USB-порту также относится тип A, который является гнездом типа A. Порты типа A обычно находятся в хост-устройствах, таких как настольные компьютеры. ноутбуки, игровые приставки и т. д. Кроме того, штекерные разъемы типа A можно найти на популярных девайсах, подключенных к вышеупомянутым устройствам – клавиатурам, мышам, и т. д.

Все USB 1.1, 2.0 и 3.0 имеют одинаковую конструкцию разъема типа A, это означает, что он всегда совместим с портом типа A, даже если устройство и хост используют разные версии USB. Они отличаются только тем, что в версиях 3.0 и 3.1 добавлены дополнительные линии для дополнительных сигналов, необходимых для использования режимов SuperSpeed и SuperSpeed+.

Полезное: Промышленные разъемы HA, HE, HD, HVE, HSB, HM, HK и HQ

На самом деле, разъем B является конечной частью стандартного USB-кабеля, который подключается к периферийному устройству, например, принтеру, телефону или внешнему жесткому диску, и также известен как штыревой тип B. Поскольку периферийные устройства бывают разных форм и размеров, разъем B и его порт также доступны в нескольких различных версиях. В настоящее время доступно 5 популярных моделей USB-разъемов и разъемов типа B: оригинальный стандарт B, Mini-B, Micro-B, Micro-B USB 3.0 и стандартный разъем USB B типа 3.0. Они отличаются в главном размерами, что позволяет размещать разъемы типа B в очень маленьких устройствах.

В текущее время кабели USB типа B практически забыты. Это так как принтеры и другие крупные устройства уже используют беспроводные WiFi каналы.

Конструкция стандартного разъема типа B используется для подключения больших устройств перифирии, таких как принтеры или сканеры, к компьютеру и была разработана для USB 1.1. Значительно меньшие порты Mini-B можно найти в старых портативных устройствах, таких как цифровые камеры и старые портативные накопители. Этот формат соединителя теперь устарел. Micro-B USB немного меньше, чем Mini-B, и является наиболее распространенным типом разъема USB для современных смартфонов и планшетов. Micro-USB 3.0 является самой массовой конструкцией и в главном используется для портативных накопителей USB 3.0. Интерфейсные разъемы USB 3.0 и выше, обычно, синего цвета для упрощения интуитивного подключения к компьютерам, где порты USB 3.x также синего цвета.

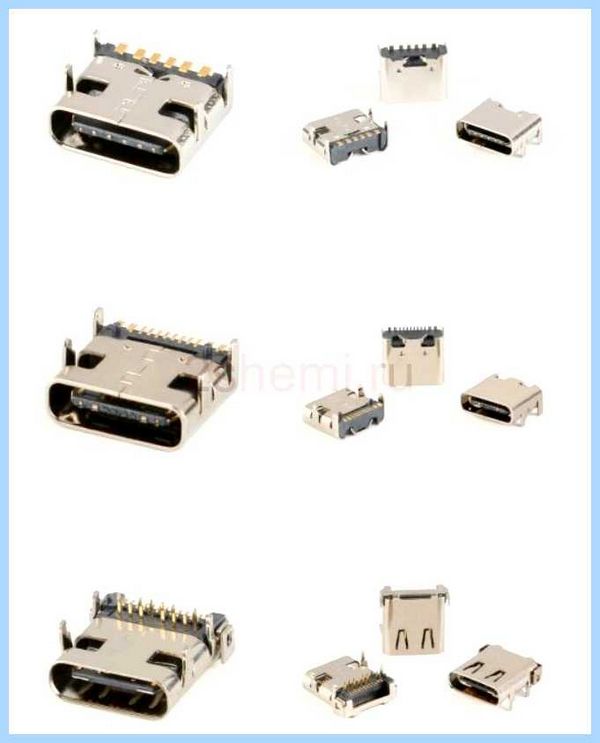

При размере 8,3 x 2,5 мм порт и разъем USB Type-C примерно того же размера, что и порт USB Micro-B, что делает его достаточно маленьким для работы даже с самыми малогабаритными периферийными устройствами. Оба конца кабеля идентичны, что позволяет переворачивать кабель в произвольном виде. Кроме того, благодаря симметрии штекера, проблема вставки его вверх ногами устранена – он подходит для обеих ориентаций.

USB-C и USB 3.1 имеют обратную совместимость с USB 3.0 и 2.0. В чистом соединении USB Type-C порты и разъемы Type-A больше не включены, но для совместимости существуют кабели Type-C – Type-C, например, для подключения современных мобильных устройств к компьютерам. Существуют также адаптеры, которые позволяют хостам и устройствам С-типа работать с USB-устройствами. Хотя в текущее время это может усложнить подключение, поскольку требуются разные USB-адаптеры, это будет временным явлением, поскольку в дальнейшем будет использоваться только порт C.

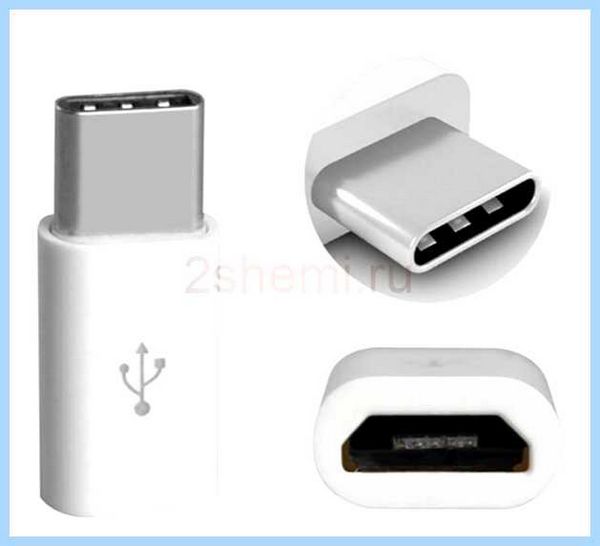

Есть в продаже переходники USB Micro C, советуем на запас купить несколько штук, потому что будет появляться всё больше оборудования USB-C. Такие адаптеры будут полезны в ситуации, когда у всех вокруг есть только зарядные устройства с «обычным» Micro-USB.

USB 2.0 A и B всё ещё будут на рынке в течение долгого времени, так как есть миллиарды устройств с этим портом, и это дешево, также так как это механически самый сильный USB-разъем, если разъемы хорошего качества и платы не тонкие, то эти разъемы действительно надёжны. Это подтверждает их применение в сценическом оборудовании, где они являются стандартными и могут работать на сценах и студиях в течение многих лет без сбоев. Такое же дело стоит в оборудовании: осциллографы, цифровые БП, ЧПУ, автоматизация.

В ожидании USB-D

USB 3 C разъем хотя и лучше, чем mini и micro, но очень слабый по сравнению с A и B. Это подтверждается практикой. Так что будем ждать очередного стандарта (может USB-D?), который при высокой скорости также окажется достаточно надёжным.
